Дифференциальный микрокалориметр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 798511
Авторы: Котельников, Крылов
Текст

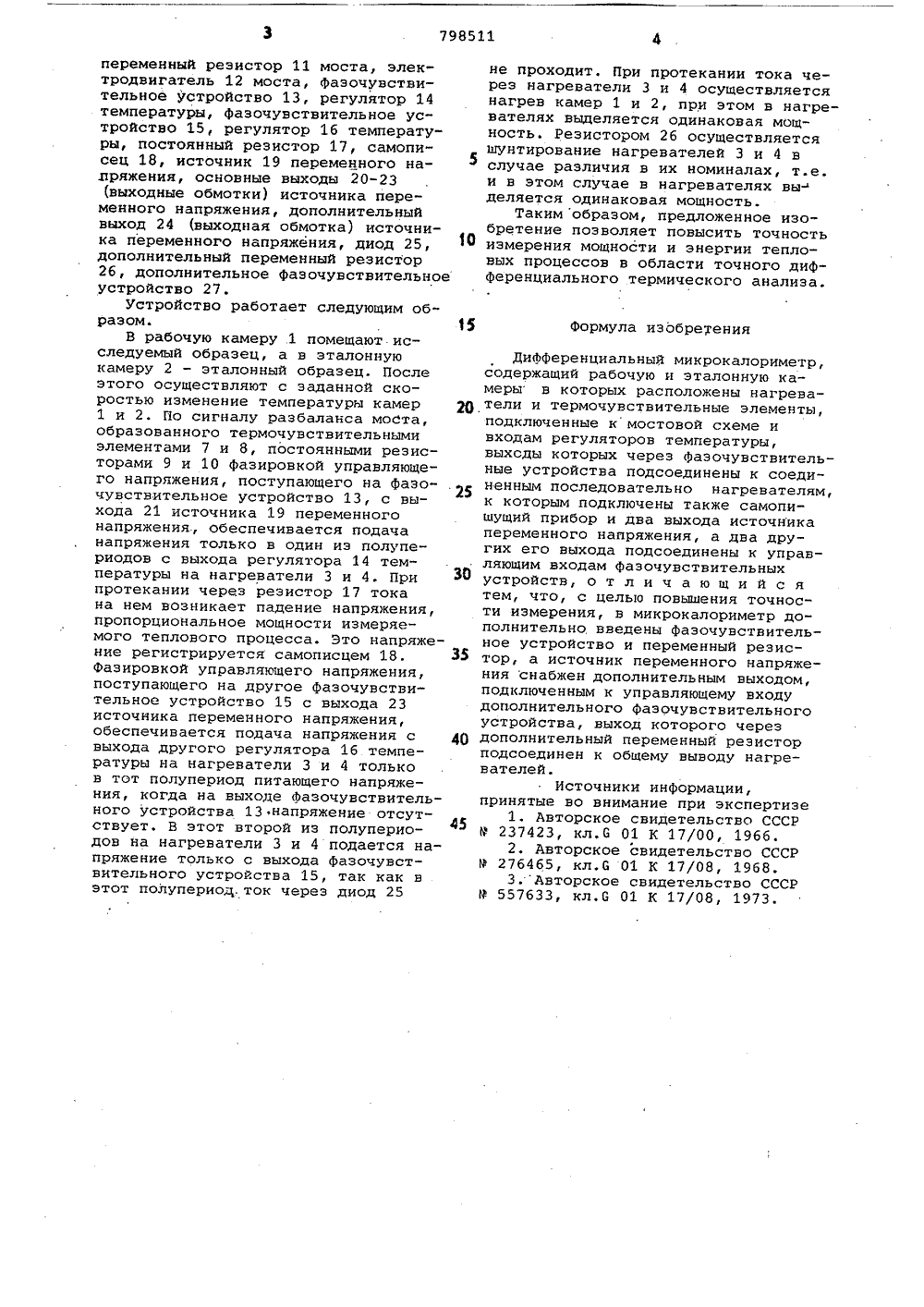

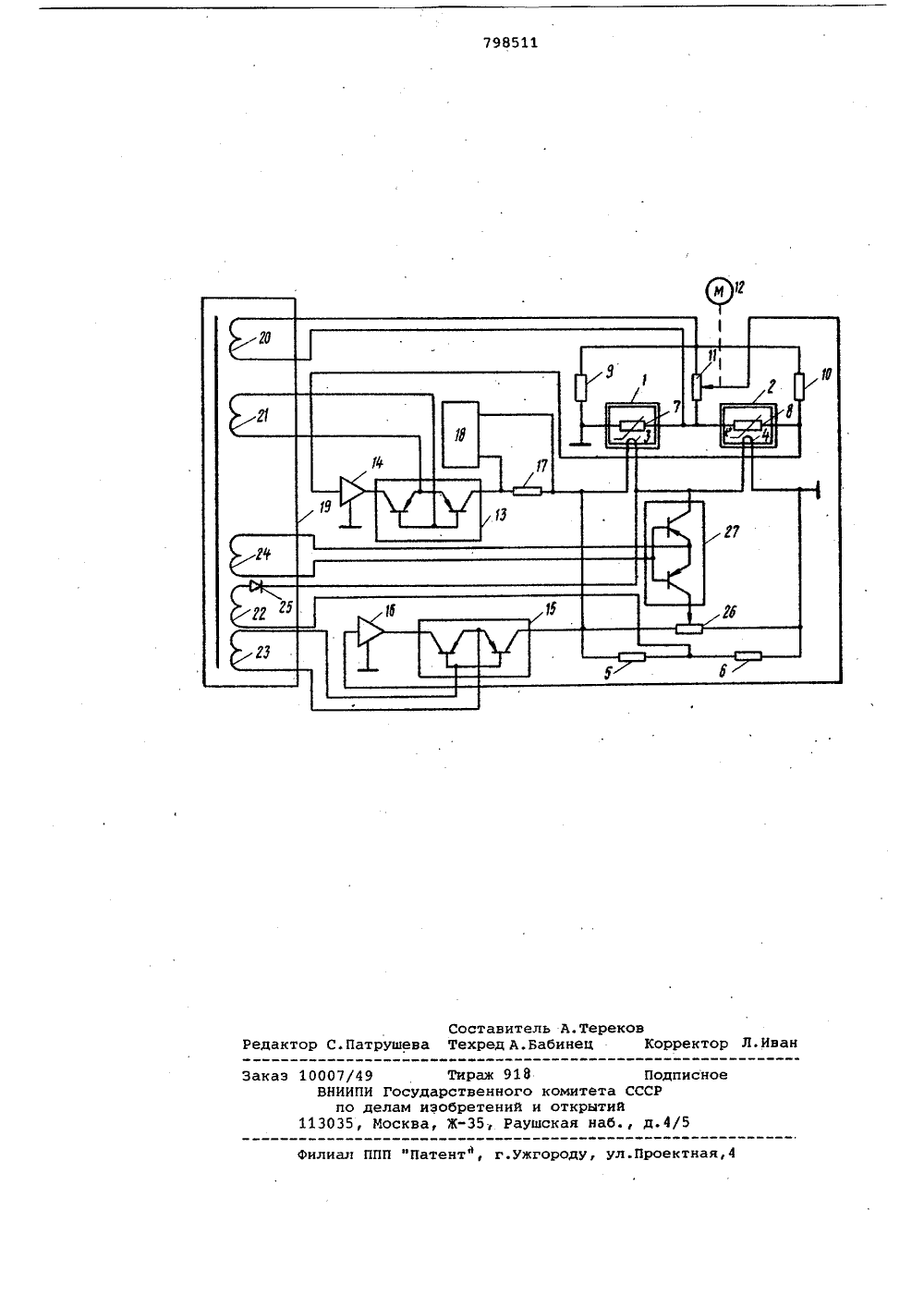

(выходные обмотки) источника переменного напряжения, дополнительныйвыход 24 (выходная обмотка) источника переменного напряжения, диод 25,дополнительный переменный резистор26, дополнительное фазочувствительноеустройство 27,Устройство работает следующим образом.В рабочую камеру 1 помещают исследуемый образец, а в эталоннуюкамеру 2 - эталонный образец. Послеэтого осуществляют с заданной скоростью изменение температуры камер1 и 2. Но сигналу разбаланса моста,образованного термочувствительнымиэлементами 7 и 8, постоянными резисторами 9 и 10 фазировкой управляющего напряжения, поступающего на фазочувствительное устройство 13, с выхода 21 источника 19 переменногонапряжения., обеспечивается подачанапряжения только в один иэ полупериодов с выхода регулятора 14 температуры на нагреватели 3 и 4. Припротекании через резистор 17 токана нем возникает падение напряжения,пропорциональное мощности измеряемого теплового процесса. Это напряжение регистрируется самописцем 18,Фазировкой управляющего напряжения,поступающего на другое фазочувствительное устройство 15 с выхода 23источника переменного напряжения,обеспечивается подача напряжения свыхода другого регулятора 16 температуры на нагреватели 3 и 4 тольков тот полупериод питающего напряжения, когда на выходе фазочувствительного устройства 13.напряжение отсутствует. В этот второй из полупериодов на нагреватели 3 и 4 подается на"пряжение только с выхода фазочувствительного устройства 15, так как вэтот полупериод,.ток через диод 25 не проходит. При протекании тока через нагреватели 3 и 4 осуществляется нагрев камер 1 и 2, при этом в нагревателях выделяется одинаковая мощность. Резистором 26 осуществляется шунтирование нагревателей 3 и 4 в случае различия в их номиналах, т.е. и в этом случае в нагревателях вы деляется одинаковая мощностьТаким образом, предложенное изобретение позволяет повысить точность измерения мощности и энергии тепловых процессов в области точного дифференциального термического анализа.Формула изобретенияДифференциальный микрокалориметр,содержащий рабочую и эталонную камеры в которых расположены нагреващ тели и термочувствительные элементы,подключенные к мостовой схеме ивходам регуляторов температуры,выхсды которых через фаэочувствительные устройства подсоединены к соединенным последовательно нагревателям,к которым подключены также самопишущий прибор и два выхода источникапеременного напряжения, а два других его выхода подсоединены к управляющим входам фазочувствительныхустройств, о т л и ч а ю щ и й с ятем, что, с целью повышения точности измерения, в микрокалориметр дополнительно введены фазочувствительное устройство и переменный резисЗЗ тор, а источник переменного напряжения снабжен дополнительным выходом,подключенным к управляющему входудополнительного фазочувствительногоустройства, выход которого через4 О дополнительный переменный резисторподсоединен к общему выводу нагревателей.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 237423, кл.б 01 К 17/00, 1966.2. Авторское свидетельство СССРР 276465, кл.С 01 К 17/08, 1968.3.Авторское свидетельство СССРР 557633, кл.О 01 К 17/08, 1973.798511 Составитель А.ТерековРедактор С.Патрушева Техред А,Бабинец Корректор Л.Ив ПодписноСССР д.4 Филиал ППП "Патент, г.ужгороду, ул.Проектная,каз 10007/49 Тираж ВНИИПИ Государствен по делам изобрете 113035, Москвар Ж 35, 18го комитетай и открытиаушская наб
СмотретьЗаявка
2314493, 13.01.1976
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРОБИОЛОГИЧЕСКОГО ПРИБОРОСТРОЕНИЯ
КОТЕЛЬНИКОВ ГРИГОРИЙ ВЛАДИМИРОВИЧ, КРЫЛОВ ГЕННАДИЙ ПЕТРОВИЧ
МПК / Метки
МПК: G01K 17/08
Метки: дифференциальный, микрокалориметр
Опубликовано: 23.01.1981
Код ссылки
<a href="https://patents.su/3-798511-differencialnyjj-mikrokalorimetr.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный микрокалориметр</a>
