Устройство для измерения показателятепловой инерции tepmometpa сопро-тивления

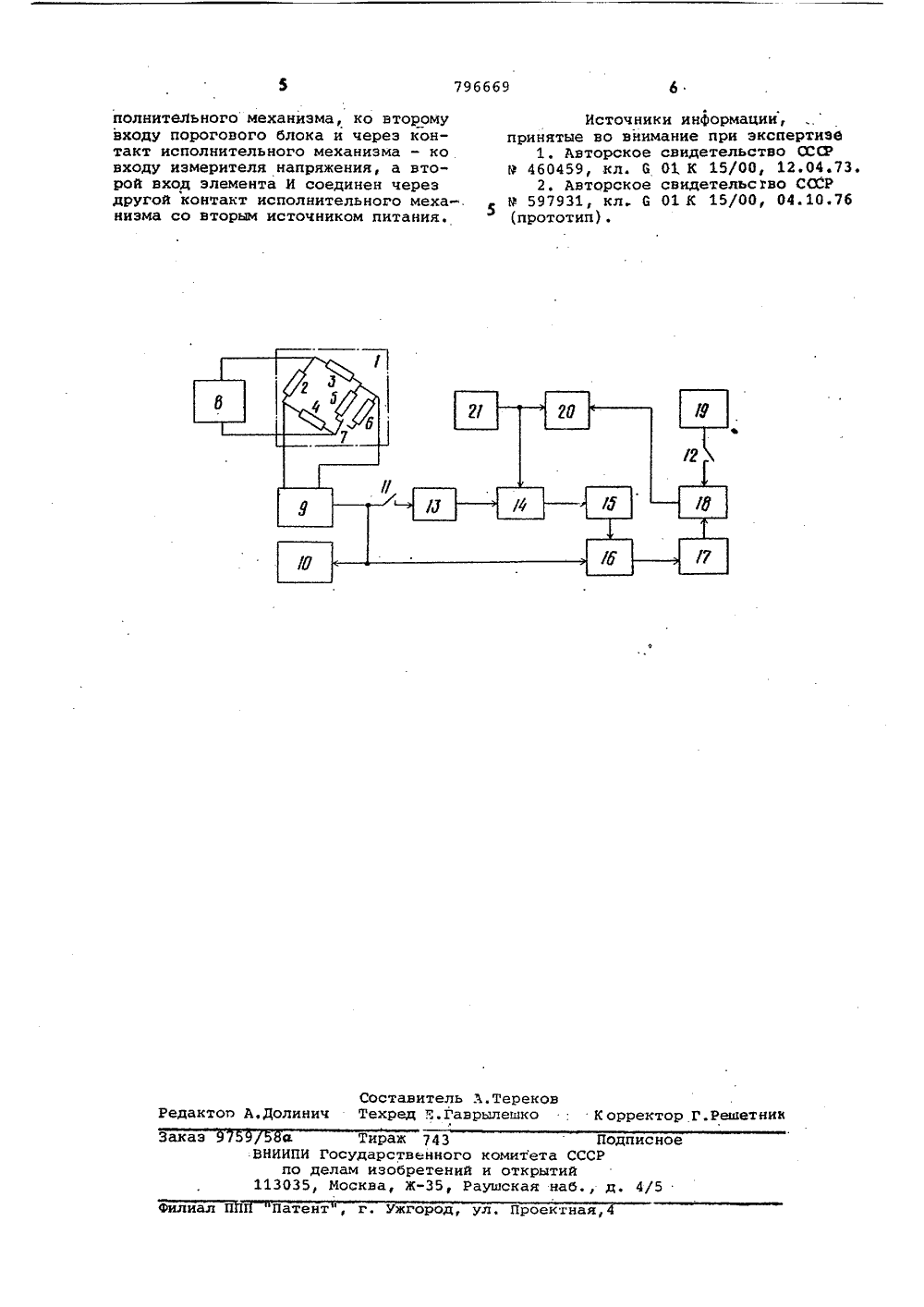

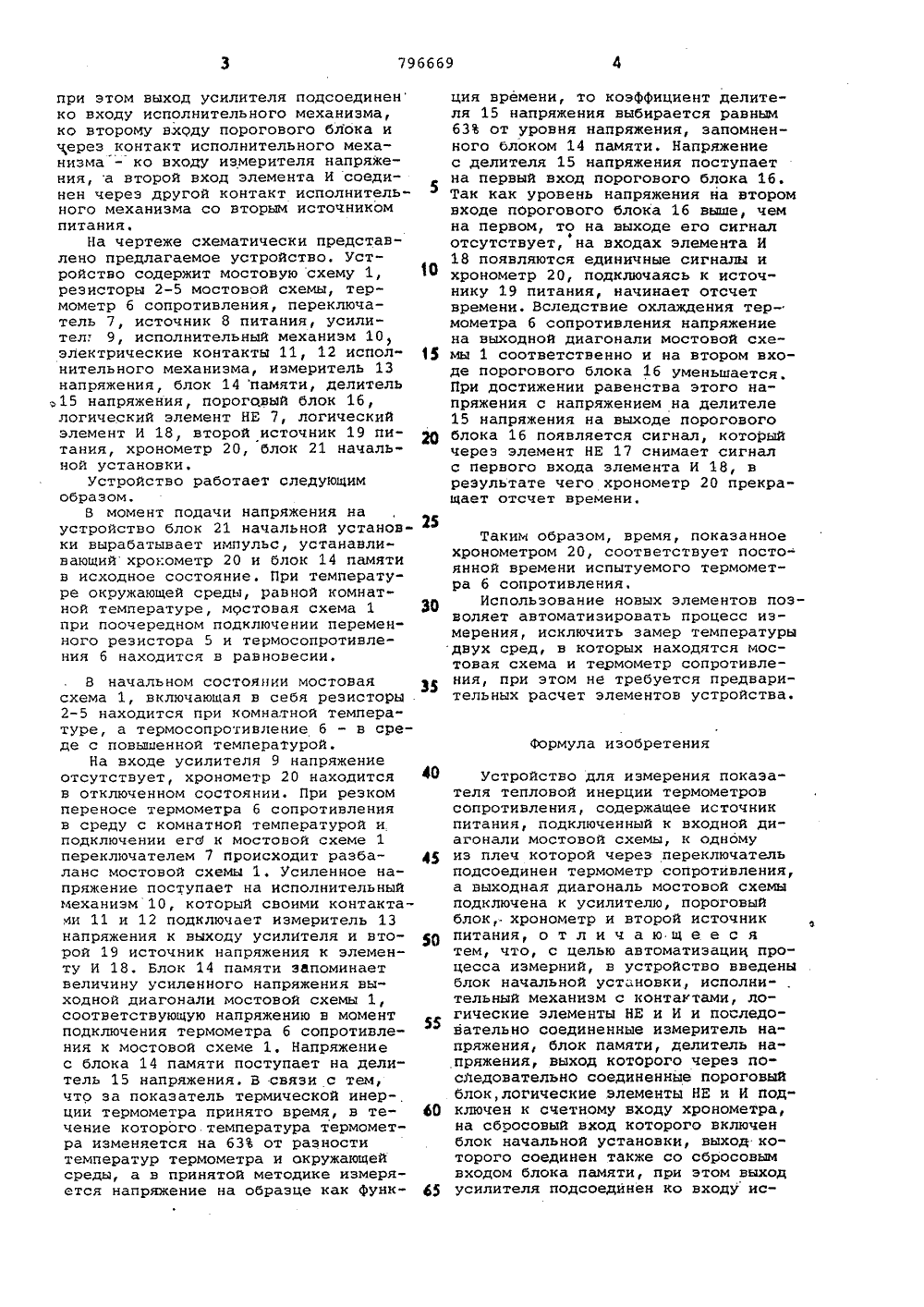

35 при этом выход усилителя подсоединен ко входу исполнительного механизма, ко второму входу порогового блока и через контакт исполнительного механизма - ко входу измерителя напряжения, а второй вход элемента И соединен через другой контакт исполнительного механизма со вторым источником питания,На чертеже схематически представлено предлагаемое устройство, Устройство содержит мостовую схему 1, резисторы 2-5 мостовой схемы, термометр б сопротивления, переключатель 7, источник 8 питания, усилител. 9, исполнительный механизм 10 электрические контакты 11, 12 исполнительного механизма, измеритель 13 напряжения, блок 14 памяти, делитель,15 напряжения, пороговый блок 16,логический элемент НЕ 7, логическийэлемент И 18, второй источник 19 питания, хронометр 20, блок 21 начальной установки.Устройство работает следующимобразом,В момент подачи напряжения на устройство блок 21 начальной установки вырабатывает импульс, Устанавливающий хронометр 20 и блок 14 памятив исходное состояние. При температуре окружающей среды, равной комнатной температуре, мостовая схема 1при поочередном подключении переменного резистора 5 и термосопротивления б находится в равновесии. В начальном состоянии мостовая схема 1, включающая в себя резисторы2-5 находится при комнатной температуре, а термосопротивление б - в среде с повышенной температурой,На входе усилителя 9 напряжение отсутствует, хронометр 20 находится в отключенном состоянии. При резком переносе термометра б сопротивления в среду с комнатной температурой и. подключении его к мостовой схеме 1 переключателем 7 происходит разбаланс мостовой схемы 1. Усиленное напряжение поступает на исполнительныймеханизм 10, который своими контактаии 11 и 12 подключает измеритель 13напряжения к выходу усилителя и второй 19 источник напряжения к элементу И 18. Блок 14 памяти запоминаетвеличину усиленного напряжения выходной диагонали мостовой схемы 1,соответствующую напряжению в моментподключения термометра б сопротивления к мостовой схеме 1, Напряжениес блока 14 памяти поступает на дели"тель 15 напряжения. В связи с тем,что за показатель термической инер-,ции термометра принято время, в течение которого температура термометра изменяется на 63 от разноститемператур термометра и окружающейсреды, а в принятой методике измеряется напряжение на образце как Функ 5 О 15 2040 45 50 5 60 65 ция времени, то коэффициент делителя 15 напряжения выбирается равным63 от уровня напряжения, запомненного блоком 14 памяти. Напряжениес делителя 15 напряжения поступаетна первый вход порогового блока 16,Так как уровень напряжения на второмвходе порогового блока 16 выше, чемна первом, то на выходе его сигналотсутствует, на входах элемента И18 появляются единичные сигналы ихронометр 20, подключаясь к источнику 19 питания, начинает отсчетвремени. Вследствие охлаждения термометра 6 сопротивления напряжениена выходной диагонали мостовой схемы 1 соответственно и на втором входе порогового блока 16 уменьшается.При достижении равенства этого напряжения с напряжением на делителе15 напряжения на выходе пороговогоблока 16 появляется сигнал, которыйчерез элемент НЕ 17 снимает сигналс первого входа элемента И 18, врезультате чего хронометр 20 прекращает отсчет времени,Таким образом, время, показанное хронометром 20, соответствует постоянной времени испытуемого термометра б сопротивления.Использование новых элементов позволяет автоматизировать процесс измерения, исключить замер температурыдвух сред, в которых находятся мостовая схема и термометр сопротивления, при этом не требуется предварительных расчет элементов устройства. Формула изобретения Устройство для измерения показателя тепловой инерции термометров сопротивления, содержащее источник питания, подключенный к входной диагонали мостовой схемы, к одному из плеч которой через переключатель подсоединен термометр сопротивления, а выходная диагональ мостовой схемы подключена к усилителю, пороговый блок,- хронометр и второй источник питания, о т л и ч а ю щ е е с я тем, что, с целью автоматизациц процесса измерний, в устройство введены блок начальной установки, исполнительный механизм с контактами, логические элементы НЕ и И и последовательно соединенные измеритель напряжения, блок памяти, делитель напряжения, выход которого через последовательно соединенные пороговый блок, логические элементы НЕ и И подключен к счетному входу хронометра, на сбросовый вход которого включен блок начальной установки, выход которого соединен также со сбросовым входом блока памяти, при этом выход усилителя подсоединен ко входу ис79 ббб 9 Составитель А.ТерековРедактор АеДолинич Техред Е.Гаврылешко : Корректор Г.Решетник Заказ а Тираж 743 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5айяд ПЬ Патент , г. Укгород, ул. Проектная,полнительного механизма, ко второму входу порогового блока й через контакт исполнительного механизма - ко входу измерителя напряжения а второй вход элемента И соединен через другой контакт исполнительного меха-. низма со вторым источником питания. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 460459, кл. 6 01 К 15/00, 12,04.73. 2. Авторское свидетельство СССР Р 597931, кл. О 01 К 15/ОО, 0410.76
