Тучнин

Номер патента: 1774024

Опубликовано: 07.11.1992

Автор: Тучнин

МПК: E21F 5/00

Метки: внезапных, выбросов, выработок, подготовительных, предотвращения, проведении

...Выработка 1 по мере подвигания подрабатывает блок 8, который внезапно оседает вниз, на выработку, образуя над пластом 2 разлом пород 9 в области 5 уплотненных пород. Этот раз 1774024лом пород 9 служит путем интенсивного проникновения газа из области 4 к пласту 2 по направлению, указанному стрелками 10, причем, обладая высоким динамическим напорам, струя газа разрушает уголь и выбра сывает его в выработку, частично заполняя ее.для предупреждения внезапного выброса по предлагаемому способу из выработки 1 по мере подвигания выработки 10 бурят дегазационные скважины 11, проникающие в область насыщения пород газом (фиг.2). Части 12 скважин 11, пересекающие область плотных пород, герметизируют уп. лотняющим раствором во избежание утечек 15...

Номер патента: 1712623

Опубликовано: 15.02.1992

Автор: Тучнин

МПК: E21D 21/00

Метки: выработок, горных, поддержания

...газом и которую можно ограничить линией разгрузки 5 и границей между областью 6 пород, насыщенных газом, и областью 7 уплотненных пород. Сдвижение пород над очистным забоем происходит по линии 8. Из выработки 1, вдоль нее бурят скважины 9 и отводят по(57) Изобретение относится к горному . и м.б. использовано при поддержании ных выработок. Цель - снижение труд и материальных затрат на поддержани работки при подработке пластов-спутн 8 доль выработки бурят скважины в обл насыщения пород кровли газом. Отв газа из указанных скважин снижают его ление в области насыщения им пора величин, при которых осадка пород кр не превышает величины податливости пи выработки. 2 ил. ним газ из области 4 по труб у 1 снижения давления газа над ко величины,...

Номер патента: 1341433

Опубликовано: 30.09.1987

Авторы: Троянский, Тучнин

МПК: F16K 27/08

Метки: клапан, регулирующий

...штока 2, При этом между плоскими стенками 10 и 11 полуколец 5 и 6,установленных на штоке 2, образованзазор У, величина которого выбирается конструктивно в зависимости отразмеров элементов регулирующего кла"пана,Сферические участки 7 полуколец 5и 6 контактируют с имеющей форму усеченного конуса внутренней поверхностью 12 первой дополнительной втулки13 (фиг.1 и 2). Цилиндрический участок 8 полуколец 5 и б обеспечиваетсимметричность расположения торцовполуколец 5 и 6 относительно линииконтакта их с дополнительной втулкой13, а также достаточную длину длянаправления штока 2.К торцам 14 сферических участков433 з 1341В закрытом положении запорного органа 3 полукольца 5 и 6 направляющей втулки за счет усилия пружины 19 прижаты к дополнительной...

Номер патента: 1229379

Опубликовано: 07.05.1986

Автор: Тучнин

МПК: E21F 15/02, E21F 15/04

Метки: закладочного, массива, ограждение, отделения, призабойного, пространства

...пространства.Цель изобретения - повышение устойчивости ограждения.На Фиг. 1 изображен очисткой забой с установленным в нем ограждением закладочного массива, на фиг. 2 - конструкция линейной секции ограждения; на фиг. 3 - вид А на фиг. 2. Между откаточным или промежуточным штреком.1 и вентиляционным штреком 2 нарезаются выемочные полосы 3, ограниченные с одной стороны сква. жиной или разрезной печью 4, а с другой - ограждением 5, установленным с зазором 6,Выемка полос производится угольной пилой 7 с приводом 8, канаты 9 которой расположены в скважине 4 и зазоре б. После выемки полосы 3 вдоль угольного целика при помощи лебедки 10 и каната 11 устанавливается ограждение 5, заполняемоетвердеющим материалом по шлангу 12После затвердения...

Номер патента: 1190037

Опубликовано: 07.11.1985

Автор: Тучнин

МПК: E21C 41/04

Метки: крутых, пластов, разработки, угольных

...располагают перпендикулярно откосу закладочного массива с возможным отклонением + 15, а призабойное пространство полосы ограждают пере- аЯ дв и ж ной крепыш.1190037 Составитель В. Пушкарский Редактор И. Николайчук Техред И. Верес Корректор И. Эрдейи Заказ 6953/34 Тираж 481 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к горной промышленности и предназначено для разработки крутых угольных пластов.Целью изобретения является повышение безопасности разработки за счет обеспечения постоянной и минимальной площади призабойного простарнства и эффективного ограждения его от обрушающихся...

Номер патента: 1174658

Опубликовано: 23.08.1985

Авторы: Бруштейн, Бутов, Назаренко, Столяров, Тучнин

МПК: F16K 31/52

Метки: клапан, регулирующий

...111 Ч(.ТЬ)РСРО 1( Кс( Х 2 . Я ). 5)К) 3 И Х 5Н 13 Рс) ВЛЯ 10133 И Ц Р И В)З В 1) 13(.3) ("3 Г )3"3 НОМ ЛВИсКЕНИИ НТОК О. ДЛя 06 ЕСПЕЧЕНИя настройки рабочего хола затвора ось отверстия 17 В конусе 10 совцалает с вер(ниной конуса и распс)ложена под углом а 5к его 1(снтрагьной осц, а основания конуса р а с 3)ОГ(0 ж )н ы 1. с 1 1)с н;е и к х л 5( р 1 Г) к Ос и От В е рс)и)1 17 (фиг 3). 11 ри 31 ось 12 ролик 11 рас)ложен на линии, пср)енликхГл 51 Р 310 й Оси н)1 Ока о и (1 РОхс)л 51 И 1(Й чере:5 вершину коц) са 10.О строисз Во р;)601 ет Г,)ел) к)н(и1 Об:азом11 рц цолаче сжатого возлуха В .серноприВ 0 л В 3 3 е( и с и ) с) Г 1 и От )н р 3 В Г) я к) цс. ГО с и Г ц а;1 а 3)ГОК 5 ЦСРС ЕН(сЕТС 53 55)С 15( Ц ОПРС:,ЕЕЛЕН- нук величину. 1 рц...

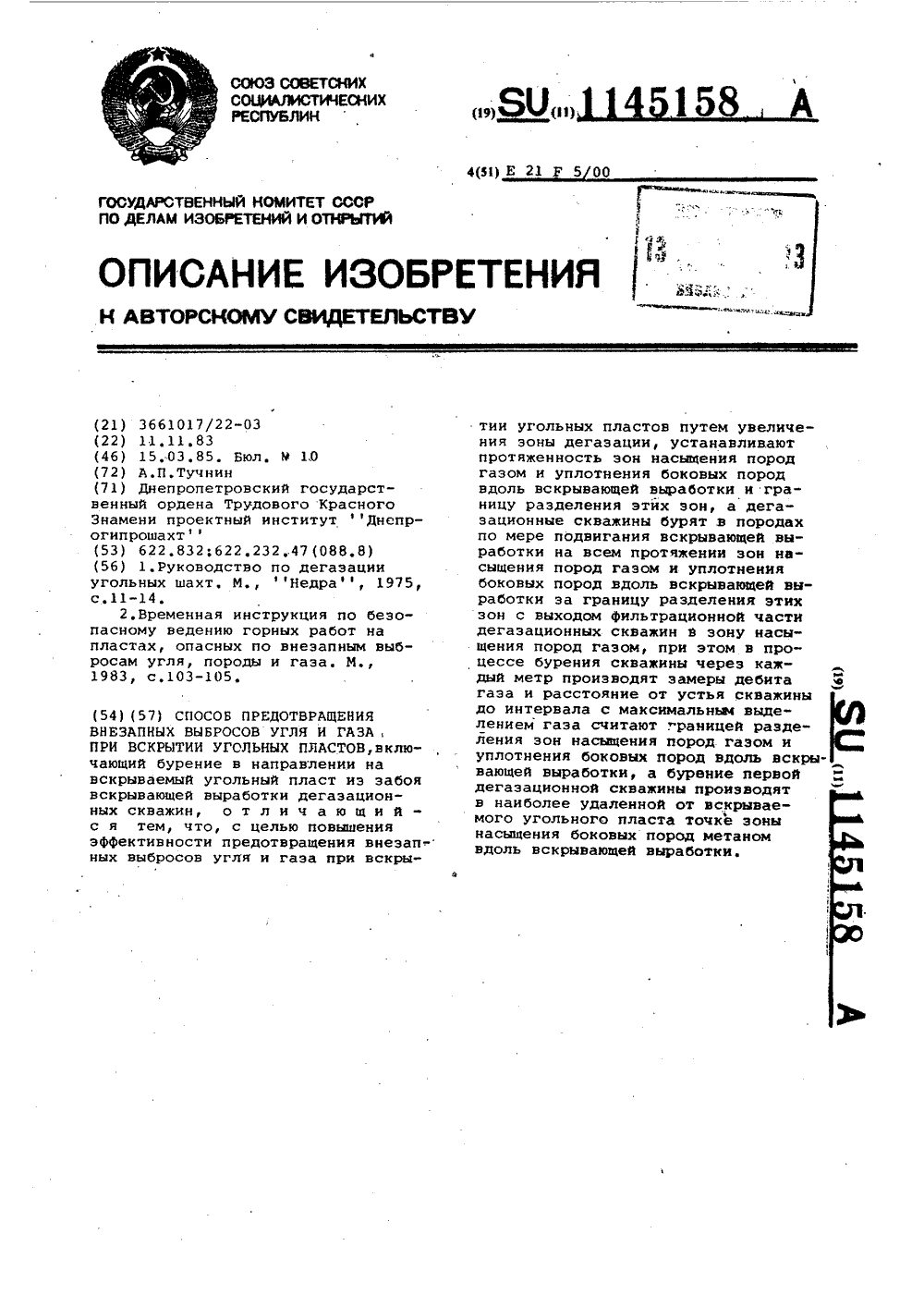

Номер патента: 1145158

Опубликовано: 15.03.1985

Автор: Тучнин

МПК: E21F 5/00

Метки: внезапных, вскрытии, выбросов, газа, пластов, предотвращения, угля, угольных

...производят замеры газа и рас стояние от устья скважины до интервала с максимальным выделением газасчитают границей разделения зон(областей) насыщения пород газом иуплотнения боковых пород вдоль вскрывающей выработки, а бурение первойдегазационной скважины производятв наиболее удаленной от вскрываемого угольного пласта точке зонынасыщения боковых пород метаномвдоль вскрывающей выработки.На фиг,1 показано расположениедегазационных скважинпри вскрытиипласта со стороны его почвы; нафиг,2 - то же, со стороны его кровли; на фиг,3 - разрез участка вскрытия вкрест простирания с нанесением основных величин, использованных при расчете положения границымежду областями насыщения породметаном и уплотненных пород.Способ осуществляется...

Номер патента: 1118859

Опубликовано: 15.10.1984

Авторы: Казинер, Карпов, Миндубаев, Слободкин, Тучнин

МПК: G01F 1/40

Метки: жидкостей, кипящих, расхода

...плотность измеряемой среды будет изменяться, причем эта погрешность будет тем больше, чем больше изменяется плотность по сравнению с первоначальной. Этот недостаток проявляется особенно сильно при измерении расхода кипящих жидкостей.Известен способ измерения расхода кипящих жидкостей, включающий измерение перепадов давлений на двух сужающих устройствах и определение расхода по измеренным значением перепадов с использованием полученной величины отношений перепадов давлений в качестве корректирующего коэффициента для измеренного значения расхода 2. В известном способе не обеспечивается технологичность измерения расхода кипящи х ж идкостей, поскольку необходимо изменять проходное сечение сужающего устройства.Цель изобретения - упрощение...

Номер патента: 992882

Опубликовано: 30.01.1983

Авторы: Казинер, Тучнин, Чаплинский

МПК: F16K 31/126

Метки: исполнительный, механизм, пневматический

...ло резьбе в кронштейне 7. На штоке 5 жестко укреплены двевтулки 10 и 11 с буртиками 12. На втулки 3511 и 10 свободно насажены кольца 13, междукоторыми установлена пружина 14.Предлагаемое устройство работает следующим. образом.При подаче давления в рабочую полость,образованную верхней крышкой 1 и мембра- .ной 3, опорный диск 4 со штоком 5 начинаетдвигаться, преодолевая усилие пружины 6 нгсилие неразгруженности затвора. Подвижная3 992882 система будет перемещаться до тех пор, пока поверхность нижнего кольца 13 не возместит. ся с поверхностью опорной шайбы 8, после чего дальнейшее перемещение нижнего кольца 13 становится невозможным. При дальнейшем% перемещении диска 4 и штока 5 происходит сжатие основной 6 и дополнительной 14...

Номер патента: 960443

Опубликовано: 23.09.1982

Автор: Тучнин

МПК: E21D 11/14

Метки: выработок, крепь, крутых, пластов, подготовительных

...На фиг.1 показана крепь в попереч 10 ном сечении выработки, вид спередина Фиг.2 - крепь вдоль выработки,"вид сбоку. Крепь включает верхняк 1, состоящйй из двух элементов, соединенныхвнахлестку узлом 2 податливости, верхнего прогона 3, жестко соединенного сузлом /одатливост, двухнижних прогонов 4 и стоек 5. Элементы верхняка1 шарнирно опираются на нижние прого.ны 4, в которых для этого предусмотрены гнезда 6, образованные, например, перегородками,Стойки 5 жестко соединены с нижни-,ми прогонами 4 посредством накладок7, которые жестко соединены с прогоном (например сваркой) и со стойкамиболтами 8. Эажатие элементов верхняка 1 в узле 2 податливости достигается клиньями 9.Крепь работает слепчющим образом.При воздействии на кр епь сил...

Номер патента: 892272

Опубликовано: 23.12.1981

Авторы: Афанасьев, Гойхман, Каменецкий, Михеев, Тучнин

МПК: G01N 3/56

Метки: измеритель, момента, предельного

...и в процессе измерения взаимодействует с ним. На штоке установлена регулировочная гайка 6 и упор 7, предназначенный для взаимодействия с электроконтактами 8, закрепленными в корпусе. В штоке имеется проушина 9, предназначенная для подвешивания грузов 10 в процессе настройки измерителя на требуемую величину предельного момента.Настройка измерителя на требуемую величину предельного момента осуществляется следующим образом.Зная величину предельного момента иисходя из соотношения плеч Г-образного892272 Формула изобретения Составитель М. Добычин Редактор И. Николайчук Техред А. Бойкас Корректор М. Коста Заказ 112 7/63 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 13035, Москва, Ж - 35, Раушская...

Номер патента: 794383

Опубликовано: 07.01.1981

Авторы: Каменецкий, Соколин, Тучнин

МПК: G01F 23/16

Метки: уровнемер

...ведомый магнит4 должен быть снят с троса 5, обеспечивается сохранение заданного натякения спиральной пружины 10.Механизм контроля, с помощью которого осуществляется проверка выходного сигнала при настройке преобразователя послемонтажа или в процессе эксплуатацииуровнемера, состоит из зубчатого колеса23, валйка 24, ручки 25 и пружины 26, Валик 24 может быть вручную смещен в осевом направлении. При этом зубчатое колесо 23 входит в зацепление с зубчатым колесом 7. Прукина 26 служит для возвратазубчатого колеса в исходное положение,показанное на чертеке.Уровнемер работает следующим образом,При повышении уровня контролируемойжидкости поплавок 1 вместе с ведущиммагнитом 2 поднимается и увлекает за собой ведомый магнит 4, находящийся...

Номер патента: 768998

Опубликовано: 07.10.1980

Авторы: Ермоленко, Карцев, Тучнин

МПК: E21D 19/04

Метки: крепь, опускная, стационарная

...так какпри этом легче обеспечить направление попадению. Бурение скважин необходимо производить с опережением на несколько полос,Выемка оконтуренных полос 4 производится канатной пилой с рабочим органом 7,осуществляющим непосредственно подрезкуи выемку пласта, и приводом 8, расположенным на вентиляционном штреке.После окончания выемки полосы 4 пласта в выработанном пространстве вынутойполосы устанавливаются комплекты 9 деревянных стоек,Комплекты 9 состоят из собственно стоек 10 и перекладин 11, которыми стойки 10соединяются в комплект, а комплекты -между собою, образуя непрерывный ряд.Соединение осуществляется, например, болтами 12.Комплектом 9 считаются две стойки 10 с э 5соединяющей их перекладиной 11, например, распилом.Комплекты 9...

Номер патента: 684316

Опубликовано: 05.09.1979

Авторы: Каменецкий, Соколин, Тучнин

МПК: G01F 23/12

Метки: уровнемер

...14, установленный на валике 15 с 35 резьбой, и направляющую 16, расположенную в пазу поводка и укрепленную в корпусе. В петлю поводка 14 пропущен трос 5, Валик 15 с резьбой через дополнительные зубчатые колеса 17 и 18 связан с осью барабана б.На валике 11 установлен кулачок 19, с рабочей поверхностью которого контактирует рычаг 20 преобразователя 21 выходного сигнала. На торцоной поверхности кулачка 19 имеется выступ, а на одной из неподвижных плат механического привода установлен штифт 22, являющийся упором для выступа кулачка. Взаимное расположение выступа кулачка и штифта 22 ог раничинает угол раскручивания спиральной пружины 10 в пределах рабочего хода. Благодаря этому при транспортировании уроннемера в разобранном виде или...

Номер патента: 676876

Опубликовано: 30.07.1979

Авторы: Каменецкий, Соколин, Тучнин

МПК: G01F 23/16

Метки: уровнемер

...14, одним концом прикрепленной к корпусу, а другим - к валику 15. Сила натяжения спиральной пружины 14 отрегулирована так, что она уравновешивает ведомый магнит 8 в любой точке диапазона измерения уровня жидкости, Передаточное отношение зубчатой передачи подобрано таким образом, что перемещение ведомого магнита 8 от нуля до верхнего предела измерения уровня жидкости и соответствующий этому перемещению поворот барабана 10 вызывает поворот стрелки 16 в пределах шкалы 17. На валике 15 установлен кулачок 18, с рабочей поверхностью которого контактирует рычаг 19 преобразователя 20 выходного сигнала. На торцовой поверхности кулачка имеется выступ, а на одной из неподвижных плат механического привода установлен штифт 21, являющийся упором...

Номер патента: 618776

Опубликовано: 05.08.1978

Авторы: Альтшуллер, Величкин, Рубинович, Тучнин

МПК: G08C 15/06

Метки: телеметрическая

...КП, С приемопередатчика 12 импульс вызова поступает на вызываемый датчик 14, В ответ на этот импульс датчик посылает на приемопередатчик 12 КП серию импульсов с закодированным значением измеренного параметра.Первый (контрольный) импульс серии ответа поступает на вход элемента И 4, на второй вход которого поступает заданный импульс распределителя 2. Выходной импульс этого элемента запускает распредел ител ь дешиф р атора 5.Остальные импульсы ответа через блок 11 селекции поступают на вход элемента И 6, на второй вход которого поступают импульсы распределителя дешифратора 5, Выходные импульсы элемента И 6 поступают в дешифратор 7, где преобразуются в десятичный код, пригодный для управления цифровыми лампами цифрового индикатора 8, на...

Номер патента: 601503

Опубликовано: 05.04.1978

Авторы: Веденский, Гит, Тучнин

МПК: F16K 3/04

Метки: клапан

...4. Попусе 1 при помощиеют лыски Б, В запоы гайками 6 пальцыодействующими с лыс Клапан с полуосях 2 пз полуосей 2 размещен 5 ных втулок диске 3 за прорезями В Б на полуоснабжен закрепл 2 соед: ы в кор 5 иим креплен , взаих ях 2. тносится к армату запор но-регулирующ м на Одна луосп опоррном 7 с ками При неполуосей 2лальцы 7,порный дис ходимости замены изношенных з запорного лиска 3 вынимаются затем снимаются полуоси 2 и за- г 5 Такое выполи производить заме талей без демонта провода, связанно технологических и0 зобретения - пои клапана.стигается тем, чтодиске закрепленьмодействующими шение ремо в предлагаемом пальцы с прорелысками на поФормула изобретент корпусе которого размещен порный диск, установленный на снабженных лысками, о т л...

Номер патента: 601428

Опубликовано: 05.04.1978

Авторы: Лишневский, Тучнин

МПК: E21F 3/00

Метки: воздуха, осушения

...20 и повышая тем самым сопротивление на выходе осушенного воздуха в,атмосферу из капиллярной трубки 17, увеличивают давление в линии управления 23, контролируя его по манометру 24.Эксплуатация предлагаемой установки при положительных температурах окружающей среды производится при закрытых запорных вентилях 18 л 19. При сниженни температуры окружающей среды ниже заданной максимальной температуры точки росы осушенного воздуха в находящемся на открытом воздухе трубопроводе 21 с перегородкой 22 начинается конденсация водяного пара, сопровождающаяся набуханием капиллярнопористого полимерного материала перегородки 22,Поскольку по наружному контуру перегородка упирается во внупреннюю поверхность трубопровода 21, то увеличение объема...

Номер патента: 552176

Опубликовано: 30.03.1977

Авторы: Бычкова, Егоров, Матвеев, Павельев, Тучнин

МПК: B23Q 15/04

Метки: активного, диэлектрических, толщины

...содержит также подключенный квыходу детекторной секции 4 усилитель низкой частоты 10, один выход которого соединен с индикатором 11, а другой - с блоком сравнения 12, блок опорного напряжения 13, подключенный к второму входу блока сравнения 12, и усилитель мощности 14, вход которого связан с выходом блока сравнения, а выход - с реверсивным двигателем 15, кинематически связанным с основанием интерферометра 1.Работает устройство следующим образом.Энергия колебаний от генератора 2 делится с помощью двойного тройника 3 интерферометра между его опорным и рабочим плечами. Отраженные от концов этих плеч волны сравниваются на СВЧ детекторе в детекторной секции 4. Перед началом работы для увеличения чувствительности интерферометра...

Номер патента: 521469

Опубликовано: 15.07.1976

Авторы: Аронович, Гойхман, Тучнин

МПК: G01F 23/08

Метки: жидкости, уровнемер, электромеханический

...ня 2 Отоо больше Окружной скорости ведущего ролика 8.Вертикальное плечо двуппечего ломаного 93 рычага 32, установленного на неподвижнойоси 33, несет на своем конце ролик 34, опирающийся на перфорированную ленту, намотанную на приемный барабан 7. Конец горизонтального плеча двуплечего ломаного рычага 32 оттягивает книзу пружину 35 растяжения, присоединенную верхним концом квиже 5 коромысла 8,Уровнемер оаботает следуюдим образом.В сбалансированном состоянии вес чувствительного элемента 3. уравновешен натяженаем пружины 15, выходной сигнал детектораперемещения 3,8 равен нулю, и электродвигатель привода 17 выключен, При повышении уровня жидкости глубина погружениячувствительного элемента увеличивается,его Вес уменьшается,...

Номер патента: 502167

Опубликовано: 05.02.1976

Авторы: Гит, Тучнин, Фокин, Чаплинский

МПК: F16K 1/04

Метки: клапан

...12, причем продольные пазы 9 сообщают дополнительную полость 12 с проходной полостью 2 корпуса 1. Внутри О втулки 6 установлен затвор 13, шток 14 которого уплотняется сальником 15, размещенным в крышке 7. В проточку крышки 7 вставлены два полукольца 16, на которые опирается фланец 17, соединенный с фланцем 18 шпильками 19. Крышка 7 и фланец 18 прижаты к корпусу через прокладки 20 и 21. На крышку 7 устанавливается исполнительный механизм (на чертеже не показан), шток которого соединяется со штоком 14 затвора 13. РегулируО ющий орган с исполнительным механизмомустанавливается на трубопроводе при помощи патрубков 22 и 23 корпуса 1.Устройство работает следующим образом.В один из патрубков, например 23, подается 5 среда, расходом...

Номер патента: 446760

Опубликовано: 15.10.1974

Авторы: Каменецкий, Соколин, Тучнин

МПК: G01F 23/16

Метки: уровнемер

...тем, 4, что, с целью проверки с высокойточйостью выходного сигнала, в немустановлен механизм контроля, выполненный в виде зубчатого колеса,укрепленного на подпружиненном в , осевом направлении валике с ручкой,причем в момент проверки механизмконтроля кинематически связан спреобразователем выходного сигнала через механический привод показывающего устройства. 446 этому перемещению поворот барабана 6 вызывает поворот стрелки 12 в пределах шкалы 15.На валике 11 установлен кулачок, 14, с рабочей поверхностью которого койтактирует рычаг 15 преобразователя 16 выходного сигнала. а торцовой поверхности кулачка имеется выступ, а на одной из неподвижных плат механического привода установлен штифт 16, являющийся упором для выступа кулачка. Взаимное...

Номер патента: 418614

Опубликовано: 05.03.1974

Авторы: Изобретени, Тучнин

МПК: E21F 3/00

Метки: воздуха, осушения

...временем цикла с командного поста 11, управляющего открыванием и закрыванием запорных клапанов 3 -б.При переключении адсорбера 2 па осушение влажного воздуха, а адсорбера 1 на регенерацию адсорбента, запорные клапаны 3 и б закрываются, а клапаны 4 и 5 открываются, Осушенный воздух выводится из адсорбсра 2 в коллектор 15 через обратный клапан 9. Обратные клапаны 7 и 10 закрываются противо- давлением, а продувочный воздух поступает в адсорбер 1 через обратный клапан 8 и сбрасывается в атмосферу по коллектору 1/ через открытый запорный клапан 4.Расход продувочного потока, пропускаемого редукциопным вентелем 2, обеспечивает минимальную заданную степень осушения воздуха. При этом регулируемый дрдссель 9 на выходе сжатого воздуха в атмосферу...

Номер патента: 386649

Опубликовано: 01.01.1973

Авторы: Аврин, Лишневский, Мешков, Московский, Нефтехимии, Торочешников, Тучнин, Шум

МПК: B01D 53/26

Метки: знай

...В то вре. мя, как в одном из них проводится очистка сжатого воздуха от паров масла, в другом - регенерация адсорбента путем противоточной продувки слоя потоком всасываемого возду. ха. Последний поступает из атмосферы через воздухозаборник 15 и далее по коллектору всасываемого воздуха 16 попеременно проходит в качестве продувочного потока через адсорбер 5 или 6. Выходящий из адсорберов продувочный поток, загрязненный сорбированным маслом, поступает на прием компрессора 1 через приемный трубопровод 17.3Устройство показано в положении, когда в адсорбере б производится очистка сжатого воздуха от масла, а в адсорбере б - регенерация адсорбента. При этом запорные клапаны 7 и 10 открыты, а клапаны 8 и 9 - закрыты, Очищенный сжатый воздух...

Номер патента: 352141

Опубликовано: 01.01.1972

Авторы: Алеев, Нефтехимии, Соколин, Специальное, Тучнин

МПК: G01F 23/38

Метки: жидкости, сигнализатор, уровня

...электрических контактов, позволяет сэкономить дорогостоящую нержавеющую сталь, упрощает конструкцию и обеспечивает удобство обслуживания.На чертеже изображен предлагаемый сигпализатор уровня жидкости.Спгналцзатор состоит из чувствительного элемента с монтажным фланцем и переключающего блока.Чувствительным элементом сигцализатора служит цилиндрический поплавок 1. На конце поплавка закреплен рычаг 2, внутри которого помещен ведущий постоянный магнит 3. Для защиты магнита от воздействия среды торцовая часть рычага герметизирована колпачком 4. Перемещение рычага ограничено упорами 5 и б. Поплавок с рычагом может поворачиваться на осц 7, установленной в кронштейне 8. В зоцс действия постоянного магнита в отверстие монтажного фланца 9,...

Номер патента: 341511

Опубликовано: 01.01.1972

Авторы: Лишневский, Сйколияц, Тучнин

МПК: B01D 53/20

Метки: воздуха, осушки, сжатого

...происходит через отверспие 16, расположенное в ,нижней части мамеры 12.Во время операции десорбции в адсорбере 2:продувкаказимеры 13 не произэодится. Однако воздух, находящийся в камере,13, вьиполняет,роль теплоизоляционной прослойки, препятспвуя притоку тепла извне.,Через определенный промежуто 1 к времени, недостаточный для установления состояния равновесия по водяному пару между. воздухом и адсорбентом, адсорбер 2 переключают на осушку влажного:воздуха, а адсорбер 1 - на регенерацию. При этом закрывают вентили 3 и б, выравнивают давление кратковременньгм открытием вентиля 7, а затем опкрывают вентили 4 н 5. Все переключения вентилей произ,водят с командного поста 11. В этом положе нии осушенный воздух отводится к потребителю...

Номер патента: 330377

Опубликовано: 01.01.1972

Авторы: Аронович, Величкин, Гойхман, Ильинский, Каменецкий, Треть, Тучнин, Эстрин

МПК: G01N 9/18

Метки: газов, плотномер

...7и питаемого от выпрямителя 12. Последов 1- тельно с катушкой 7 соединены два миллиамперметра: 13 - для местного отсчета выходного сигнала и 14 - для станционного (вторичный прибор) .Подвижная система прибора уравцовешиваегся (путем перемещения груза 15) при некотором начальном значении перепада давления на микроманометре ц прп нулевом значении тока, протекающего через катушку 7 и являющегося выходным сигналом. Прц изменении плотности контролируемого газа равновесие подвикной системы нарушается, оца поворачивается вокруг крестообразного шарнира 16, ц экран 10 изменяет полокение огносительно катушки 11. Это вызывает цзмец;- пце тока в катушке 7, которое направлено ня восстановление равновесия подвикной сисгемы, Изменение тока...

Номер патента: 326485

Опубликовано: 01.01.1972

Авторы: Величкин, Гойхман, Тучнин, Эстрин

МПК: G01N 9/10

Метки: веса, датчик, жидкости, удельного

...пружинных крестообразных шарнирах 8 и 9.При помощи гибких разделительных элементов 10 и 11 рычаги 2 н 7 выведены из по лости резервуара.На правом конце рычага 2 закреплен флажок индуктивно-генераторного индикатора рассогласования 12. Индикатор связан через усилитель 13 с катушкой 14 магнитоэлектрической системы силовой обратной связи 15 и вторичным прибором 1 б, причем последний может быть значительно удален от резервуара, Груз 17 обеспечивает начальное равновесие рычага 2На левом конце рычага 7 закреплен флажок дифференциального индукционного индикатора рассогласования 18, связанного че326485 21 7 11 у - чй Составитель Т, РоднтелеваОрловская Техред Л. Богданова Корректор Н, Шевченко Редак Заказ 43/232 Изд.89 Тираж 448 Подписное ЦНИИПИ...

Номер патента: 310109

Опубликовано: 01.01.1971

Авторы: Козлов, Матвеев, Павельев, Тучнин

МПК: G01B 15/02, G01N 22/02

Метки: jшшныше-ш"я, всесоюзная, •патеньиблюггка

...контроля толщины диэлектрического слоя; на фиг. 2 - то же, при контроле на наличие дефектов.Электромагнитное излучение СВЧ диапазона направляется по волноводу к излучателю 1. Излучатель формирует пучок электромагнитной энергии с ярко выраженным максимумом интенсивности в поперечном сечении, совпадающим с направлением распространения. Электромагнитный пучок под угломнаправляется через согласующую пластину 2 на контролируемый слой 3. Если параметры согласующей пластины выбраны так, чтобы ее диэлектрическая проницаемость равнялась средней геометрической из диэлектрических проницаемостей свободного пространства и контролируемого изделия, тангенс угла потерь был минимален, а толщина находилась в соответствии с приведенной выше...

Номер патента: 279864

Опубликовано: 01.01.1970

Авторы: Кондратьев, Крюков, Лишневский, Соколин, Тучнин

МПК: B01D 53/047

Метки: воздуха, осушки, сжатого

...существенно для пневмосистем, трсбующих высокую степень осушки воздуха.Предлагаемая установка отвентиль для выравнивания д лен па линии, соединяющей патрубки адсорбсров для входа сжатого воздуха и для выхода продувочного. Такая установка обеспечивает более качественную осушку воздуха, так как дссорбпруемая часть влаги при выравнивании давления вносится потоком перепускаемого воздуха в нижнюю часть слоя сорбента и поступает в ндправлении основного, осушаемого потока.1 О На чертеже схематично изображена предлагаемая установка. Она включает поочередно работающие адсорберы 1 и 2, снабженные соединительными, подводяцгими и отводящими коммуникационными линиями. На линиях 15 установлены обратные клапаны 1, дросссльносустройство 4, вентиль...
