Фридман

Номер патента: 1121770

Опубликовано: 30.10.1984

Автор: Фридман

МПК: H02P 13/30

Метки: квазисинусоидальных, напряжений, системы, фазной, формирования

...то первую фазу основной ,системы модулируют (ь)-й фазой вспомогательной системы, вторую - (ъ)-й и т.д, до (е)-й Фазы, которую модулируют первой фазой вспомогательной системы напряжений.На фиг. 1 представлены диаграммынапряжений, поясняющие способ; на фиг.2 - диаграммы, .поясняющие Формирование Фазных напряжений в нагрузке; на фиг.З - схематичная иллюстрация порядка модуляции; на фиг.4 - принципиальная схема силовой части устройства на Фиг.5 - диаграммы напряжений длящ 5.Для упрощения доказательства возможности получения по предлагаемому способу в-Фазной системы напряжений напряжение прямоугольной формы с паузой частоты 1 заменяют на напряжения синусоидальной формы. Тогда Фазные напряжения обеих в-фазных систем частоти Е 2 будут...

Номер патента: 1120036

Опубликовано: 23.10.1984

Авторы: Гольдин, Лебедев, Миркин, Сект, Фридман

МПК: C25C 3/14

Метки: алюминия, обслуживания, электролизеров

...- сечение А-А на Фиг,2; на Фиг.4 - то же, причем оси внбро" возбудителей смещены друг относительно друга, на Фиг,5 и 6 - сечение Б-Б на Фиг.4 (варианты исполнения),Машина для обслуживания электролиэеров состоит из портальной рамы 1 с механизмом 2 передвижения вдоль ряда электролиэеров 3, На рамеукреплены бункеры 4, в нижней1 20 20 3части которых имеются питатели 5для подачи глинозема в электролизер.На верхней площадке рамы 1 расположено устройство 6 для загрузки глинозема в бункер 4. Каждый бункер 4снабжен рыхлителем 7 для глинозема,расположенным у разгрузочного флак"ца 8. Рыхлитель 7 содержит установ,ленные с зазором Д по внутреннемуконтуру бункера 4 стальные пласти- Оны 9,жестко связанные с вибровозбудителем 10 и закрепленные на...

Номер патента: 1116076

Опубликовано: 30.09.1984

Авторы: Божко, Дробот, Калмыков, Красникова, Манько, Русинович, Фридман, Христюк

МПК: C21D 1/25, C21D 1/78, C21D 6/00 ...

Метки: аустенитных, дисперсионнотвердеющих, сталей, термической

...резанием аусте-З 0 нитных дисперсионнотвердеющих сталей почти в два раза наряду с сохранением высоких механическиХ свойств.Установлено, что в течение первых 9 ч обрабатываемость повышается незначительно, После 10-часовой вы держки в жидком азоте обрабатываемость резко улучшается и в течение дальнейшей выдержки до 15 ч практически не меняется. Поэтому длитель-,40 ность выдержки в жидком азоте должна Предлагаемыйспособ:закалка от 1130 Сстарение550 ОС 15 цохлаждение вжидком азотедо -196 С 76 2составлять 10-12 ч. Более длительныевыдержки использовать нецелесообразно,Улучшение обрабатываемости резанием аустенитных сталей происходитпосле обработки холодом при -150 Св течение 10 ч, однако проведениетакого режима намного сложнее и дороже...

Номер патента: 1115011

Опубликовано: 23.09.1984

Авторы: Афанасов, Болотский, Вильчинский, Гамер, Заугольников, Кирпичников, Козлов, Лиакумович, Магдеев, Тевелева, Фридман

МПК: G03F 7/10

Метки: основе, печатных, полиакрилатов, пробелов, форм, фотополимерных

...на заготовки печатных плат при помощи валковой машины ламинатора, далее экспонируют со стороны негатива в вакуумной копировальной раме люмнносцентными лампами ЛУФв течение 1-2 мин. Для приготовления водного раствора для очист.ки пробелов фотополимерного слоя используют воду из зоны отрицательного электрода диафрагменного электролизера с потенциалом - 900 мВ.Приготовление растворов необходимо вести в течение времени стадии медленной электрохимической релаксации электроактивированной воды до редокс-потенциала от "900 мВ до -300 мВ, которое составляет около 8 ч. Обработку ведут при 20-25 С в течение 1-2 мин. Затем заготовки промывают в дистиллированной воде и сушат теплым воздухом при 40-50 С в тео чение 1 мин.П р и и е р 2....

Номер патента: 1113767

Опубликовано: 15.09.1984

Авторы: Ган, Негинская, Теряева, Фридман

МПК: G02B 13/08

Метки: звукочитающая, цилиндрическая

...юстировки положения тела накала источника света как при настройке, так и при смене 55 лампы, так как в данной системе оно является одновременно объектом проекции. Поэтому такая система использу 767ется только в 16-миллиметровык передвижных киноустановках.Цель изобретения - улучшение качества изображения и упрощение юстировки.Поставленная цель достигается тем, что в цилиндрической звукочитающей системе, состоящей из источника света, конденсора, выполненного в виде одиночной плосковыпуклой цилиндрической линзы, обращенной выпуклостью к источнику света с образующей, параллельной движению фонограммы, и объек,тива, выполненного в виде двух плос,ковыпуклых цилиндрических линз, обращенных выпуклостью к источнику света, первая из которых...

Номер патента: 1111765

Опубликовано: 07.09.1984

Авторы: Грачев, Петров, Примак, Фридман, Щелкотунов

МПК: A61M 11/00

Метки: воздуха, дыхания, подогрева

...шланг 23,25Однако известное устройство имеетсложную конструкцию и неудобно в эксплуатации.Целью изобретения является упрощение устройства, а также повьппение ЗОудобства его эксплуатации.Поставленная цель достигаетря тем,что в устройстве подогрева воздухадля дыхания, содержащем маску, теплообменник в виде эластичного возду- З 5хонепроницаемого корпуса и металлических трубок, заполненных насьпценным углеводородом метанового рядаи соединенных электрическим проводником между собой и с электрической 40батареей, и соединительный шланг,трубки теплообменника расположены рядами в шахматном порядке и механически связаны посредством электрического проводника, который выполнениэ материала с высоким омическимсопротивлением и проложен между...

Номер патента: 1110658

Опубликовано: 30.08.1984

Авторы: Вишневский, Гончарук, Жереги, Фридман

МПК: B29H 9/02

Метки: материал, резино-текстильный

...текстильного,слоя - сетки из синтетических или натуральных нитей (ячейки 2-3 мм).После запрессовывания толщина холста40+5 мм. Прессование ведут на пятиэтажных гидравлических прессах при120 С, давлении 5 ат. в течение10 мин. Запрессованный материал вулканизируют в вулканизаторе при140 С в течение 40 мин.Свойства материала приведены втабл. 1.Реэнно-текстильный Показатели материал Объемная масса, г/см 0,025 0,040 Сопротивлениена разрыв,кг/см Удлинение приразрыве, % нии последних и связующего 1:(1,2-2), а сетка с размером ячеек 2-4 мм расположена с лицевой стороны материала при общей толщине его 40+5 мм45 и объемной массе 0,04-0,042 г/см .П р и м е р 1. Готовят настил из смеси натуральных волокон (отходов натуральной щетины) в...

Номер патента: 1109216

Опубликовано: 23.08.1984

Авторы: Вавилин, Гаджиев, Дешин, Локоть, Трухин, Фотов, Фридман, Халамез

МПК: B21C 37/08

Метки: производства, стан, труб, электросварных

...н нзтжение со стороны 6 гСе Быт 5 п(ч ( ои кРОмк и Умсньпсетс 5(. СО стропы .,сн(е 1 ыт 5 п(утои кромки нятяже- Н И С 0 С Т(1Г (51 1И 3 М (.) Н Н Ы М .У)1 нь 31( нис переднсо натяжения со стороны (лес 1 ытян)"гой кромки пинодиг к тму. Что на этой кромке уменьшается кр;тицсский угол, нерсжение. а значит и скоросгь в(хоа кромки из клети. В псзул ,т;т( с. орости кромок поосы г,ева н справа Выравниваклся и Искривление НО.(сы у)1 сн 13) зстс. ЭТОТ проне; с:1)Одо.( жзс Гс)( до устранения иск 1)нвлсни поло(ы.11 а (1 иг. 1 изображена схема пгсдлагзеМОГО СтН; Н(1 ф 1 Г. 2 - К;5.ИО,- Н;)Окатнга и ОО ч но Й к л ет 1; и я 1 ф и 1 . 3 - к я . 1 и б р 15 (. и р и ВОДНОЙ КЛСП С ГО 1)НЗОНТаЛЬНЫМ 1; НЗЛКЯМИ.1 рубоэлсктро(нарочный са состоити:(...

Номер патента: 1109214

Опубликовано: 23.08.1984

Авторы: Вавилин, Гаджиев, Дешин, Локоть, Трухин, Фотов, Фридман, Халамез

МПК: B21C 37/06

Метки: производства, сварных, труб

...и груп- ПОЙ фор 1 ук)цеи. кл(т(Й, Встмпзст лОГ 10,нителыое сдпртивлсцие усилию натяжения, образу с мое при разгибе (уменьшении изгиез) этой крочкц и потреблякпцее (рдско- ЛК)П 3 ЕЕ) 1 с 1 СТ Т 5 П ПЕС ГГ)С 13,1 я ГГ) 1 П Ы (1)ОР- мк)пик к,(т(и. 5 3 сцыцсп( т 51 цчп; чс 3. .1 ИЙ МСЖ 1 ЦРОК 1 ТПО-ИООЧНОЙ КГСТЬ 10 13 ГР ИНОЙ ОР "110 пп, кгГГс НРивол 1 к т 011, что перелсе отисительно прокатв-гибоч ОЙ КГ 1 С Тс 1 Т 51 Ж С Ц И С Ч 1 С 1 Ь Ц с 3 Ет С 51 Со С ТО- р 01 Ы 60 С(. ВЬТ 533 Той Крочк 1.Воздействие лпюлпительцого сопротив,С 3 И 51 УС И И 30 ЦЯТ 51 Ж С 3 ИЯ, ЦЗ ПРЗ ВГ 1 С(ЦО 0 нз разно богс( (Втяптой кромк иги, что то же сдчос,чсньшсние псрслцсго ц 3 ТР(жеН И 51 СО С 1 ОРО Ь ЭТО 1 КРОМ К 3, ОС 1 Ц.СТВГ 153 К)Т до тек пор, пок скороеи...

Номер патента: 1109205

Опубликовано: 23.08.1984

Авторы: Давыдов, Ивахненко, Меньщиков, Мухин, Новиков, Старостин, Танцырев, Фридман, Хайдуков, Шаманов

МПК: B21B 21/00

Метки: дорновое, пилигримового, стана

...дорна.Недостатком известного устройства является также то, что дорновое кольцо может не зафиксироваться на профильном участке дорна и упасть вниз, если своевременно нс опустить шибер, т. е. появляется необходимость дополнительного слежения за тем, чтобы в нужный момент, а именно в момент нахождения дорнового кольца над профильным участком дорна, своевреме.но опустить шибер. Это усложняет работу оператора пилигримового стана.Кроме того, поскольку профильный участок дорна находится внутри трубы и не виден оператору, возможна ошибка с определением момента опускания шибера, н результате которой дорновое кольцо может свалиться с дорна.Целью изоорстения является повышение гроизводительности стана путем сокращения времени извлечения дорна из...

Номер патента: 1108541

Опубликовано: 15.08.1984

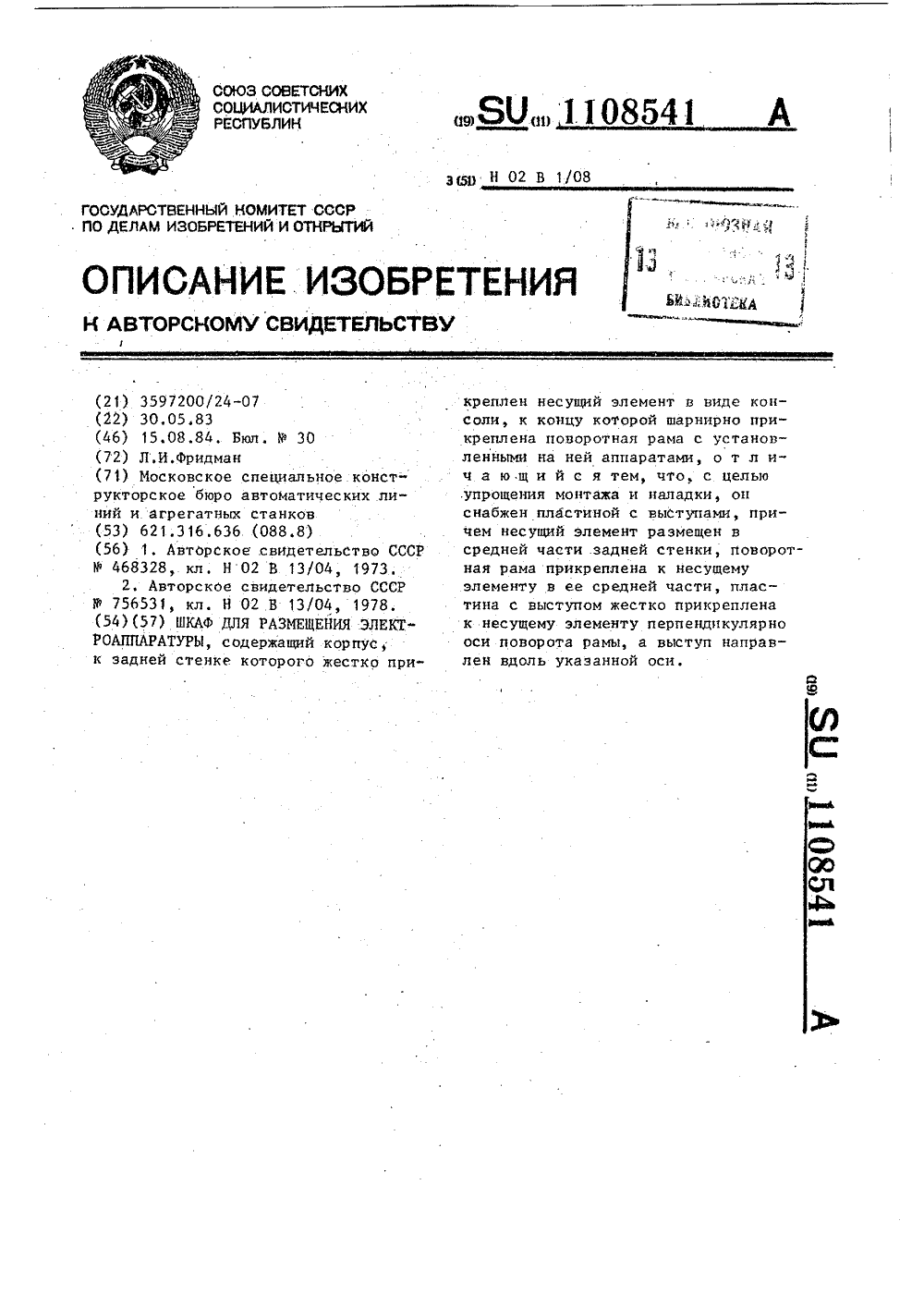

Автор: Фридман

МПК: H02B 1/08

Метки: размещения, шкаф, электроаппаратуры

...двухстороннего обслужиЗОвания, установленную с возможностьюповорота в гбризонтальной плоскостина несущих элементах, прикрепленныхк корпусу шкафа. При этом разворотрамы в наладочное положение длядостФа к электрическим аппаратамсо стороны мойтажа осуществляетсяза .пределы боковой стенки шкафа 121.В электрических распределительных устройствах, состоящих иэ несколь"ких шкафов одностороннего обслужива"ния, установленных рядом, при разВороте рамы С электроприборами наугол, близкий к 180 о, за пределы боковых стенок шкафа затрудняетсядоступ к приборам соседних шкафов,когда требуется одновременная наладка электрических аппаратов в нескольких электрически взаимосвязанных шкафах.Цель изобретения - упрощение мон- отажа и наладки электрической...

Номер патента: 1108487

Опубликовано: 15.08.1984

Авторы: Горских, Фридман, Цвейбах, Шаров, Шерстюк

МПК: G09G 3/10

Метки: газоразрядным, индикатором

...три элемента И и элемент И-НЕ, выход первого элемента И со 487 3единен с первыми входами счетчика, дешифратора и первого формирователя импульсов, выход второго элемента И соединен со вторыми входами счетчика, дешифратора и первого формирователя импульсов, выход счетчика соединен со входом второго формирователя импульсов, выход которого соединен с первым входом триггера, второй вход которого соединен с выходом элемента И-НЕ, выходы триггера соединены с первыми входами первого и третьего элементов И соответственно, выход генератора импульсов соединен со вторыми входами первого и второго элементов И, второй вход третьего элемента И соединен с выходом первого формирователя импульсов, а выход - с третьим входом дешифратора и входом...

Номер патента: 1108405

Опубликовано: 15.08.1984

Авторы: Бялельдинов, Осипов, Спиридонов, Фридман

МПК: G05D 23/30

Метки: градообразования, диффузионная, исследования, камера, процесса, термостатированная

...в виде ролика, установленного на валу вне камеры.и закреплен ного параллельно оси центрального отверстия на валу, установленном с возможностью поворота на основании, установленном с возможностью переме" щения в направлении, перпендикуляр ном оси вала, причем держатель поддонов связан с роликом бесконечным тросиком.На фиг. 1 представлена термостатированная диффузионная камера для 55 процесса градообразования, общий вид; на фиг. 2 и 3 - механизм перемещения поддонов. 2Термостатированная диффузионнаякамера для исследования процессаградообразования содержит (фиг. 1)теплоизолирующнй кожух 1, верхнююгоризонтальную пластину 2, источник3 холода, теплопроводную сетку 4,нижнюю горизонтальную пластину 5,источник 6 холода, теплоизоляционную...

Номер патента: 1108308

Опубликовано: 15.08.1984

Авторы: Бурлыка, Гизунтерман, Назаренко, Пиевский, Пожитько, Приятель, Фридман, Шульман

МПК: F26B 3/04

Метки: гипсовых, сушки

...первого периода посравнению с прототипом:приводит куменьшению второй критической влажности материала, исключает перегреви дегидратацию поверхностных слоевгипса на стадии высокоинтенсивнойсушки.Применение радиационного подводатепла в начале третьей зоны такжеобеспечивает равномерность обезвоживания по ширине листа и исключает 30обгорание картона во втором периодесушки,Радиационный подвод тепла осуществляют от излучающих поверхностей,,выполненных в виде коробов-сопел, 35агреваемых теплоносителем, поступающим от теплогенераторов.На фиг. 1 схематически показанаустановка,работающая по предлагаемому способу; на фиг. 2 - поперечный разрез установки в месте распределительных коробов; на Фиг. 3 - разрез А-А на Фиг. 2; на Фиг. 4 -...

Номер патента: 1105520

Опубликовано: 30.07.1984

Авторы: Пирогов, Садовский, Трухан, Фридман, Черняева, Шекера

МПК: D01F 9/12

Метки: аппарат, волокнистого, производства, сорбционно-активного, углеродосодержащего

...и секцияактивации; на фиг. 3 - переходная45камера, продольное сечение.Аппарат содержит последовательноустановленные и сообщающиеся междусобой механизм транспортировки, выполненный в виде ленточного транспор-Отера 1 для перемещения обрабатываемого материала секцию ввода материала 2, секцию карбонизации 3, секциюактивации 4, секцию охлаждения и вывода материала 5 и тянущее приспособ ление для жгутового материала 6.Ленточный транспортер 1 имеет средство для натяжения ленты 7 и привод 8. 520 1Секция ввода материала 2 преднаэначена для вытеснения иэ обрабатываемого материала кислорода воздуха и длясоздания нейтральной среды на входе в первую секцию карбонизации 3,Между секциями карбонизации 3 иактивизации 4 установлены переходные камеры...

Номер патента: 1105287

Опубликовано: 30.07.1984

Авторы: Андрейченко, Грейз, Мадатян, Мотков, Слепуха, Тупиков, Фридман, Чудновский

МПК: B23K 11/04

Метки: линия, сварки, стержней, стыковой

...под отверстиями 17 установлена манжета 18, которая ограничивает объем дозируемой 65 воды. Соосно с цилиндром 16 расположены нагнетатель 19 и трехпозиционный двухпоршневой пневмопривод 20,поршень 21 которого связан с нагнетателем 19, а поршень 22 оснащенрегулятором 23 его хода и выполненс отверстием 24 для прохода сжатоговоздуха,Цилиндр 16 через отверстие в днерезервуара и посредством трубопровода 25 связан с камерой б, а к резервуару подключен трубопровод 26 дляпополнения его водой.Линия снабжена регулятором 27 .хода нагнетателя и автоматическимдатчиком 28 уровня воды, выполненнымв виде гидрокамеры 29, запорного штока 30, контактирующего с торцом трубопровода 26, и поплавка 31, имеющего кулачок 32 для нажатия на шток30.Под...

Номер патента: 1103135

Опубликовано: 15.07.1984

Авторы: Бородин, Бруяцкий, Галин, Фридман

МПК: G01N 27/02

Метки: жидкости, концентрации, потоке, раствора

...виде сосуда постоянного уровня канала. Скорость потока регулируется вентилем 5, Измерение электросопротивления производят мостом 6 переменного тока, одним из плечей которого является датчик 1, подключенный через коммутатор 7 измерительных ячеек. Питание моста 6 осуществляют источником переменного тока 8. Для балансировки моста 6 используют нуль-индикатор 9. Результаты измерений регистрируют измерительным прибором 10. В систему прорезей 2 и .3 уложены и закреплены группы проводников 11-16 и 17-22.Устройство работает следующим образом.В трубопровод с датчиком подают водопроводную воду, и вентилем 5 устанавливают требуемую скорость потока. Затем от источника переменного тока 8 в диагональ моста 6 подают ток переменного напряжения и по...

Номер патента: 1102876

Опубликовано: 15.07.1984

Авторы: Гантман, Горский, Кашин, Семятицкий, Фридман

МПК: E04C 5/12

Метки: железобетонных, одной, форме

...таких изделий необходимо иметь большую номенклатуру блоков простой формы. Цель изобретения - снижение трудоемкости изготовления, транспортировки и монтажа изделий, не работающих на изгиб.Указанная цель достигается тем, что согласно способу изготовления железобетонных изделий в одной форме, включающему укладку в форму арматурного каркаса, установку разделительных диафрагм, бетонирование с последующим уплотнением и термообработкой, извлечение отформованной конструкции из формы и разделение конструкции на отдельные изделия путем резки арматуры, диафрагмы закрепляют между арматурными стержнями каркаса, которые снаружи изолируют, при этом разделение конструкции на отдельные изделия осуществляют непосредственно перед монтажом или после...

Номер патента: 1102066

Опубликовано: 07.07.1984

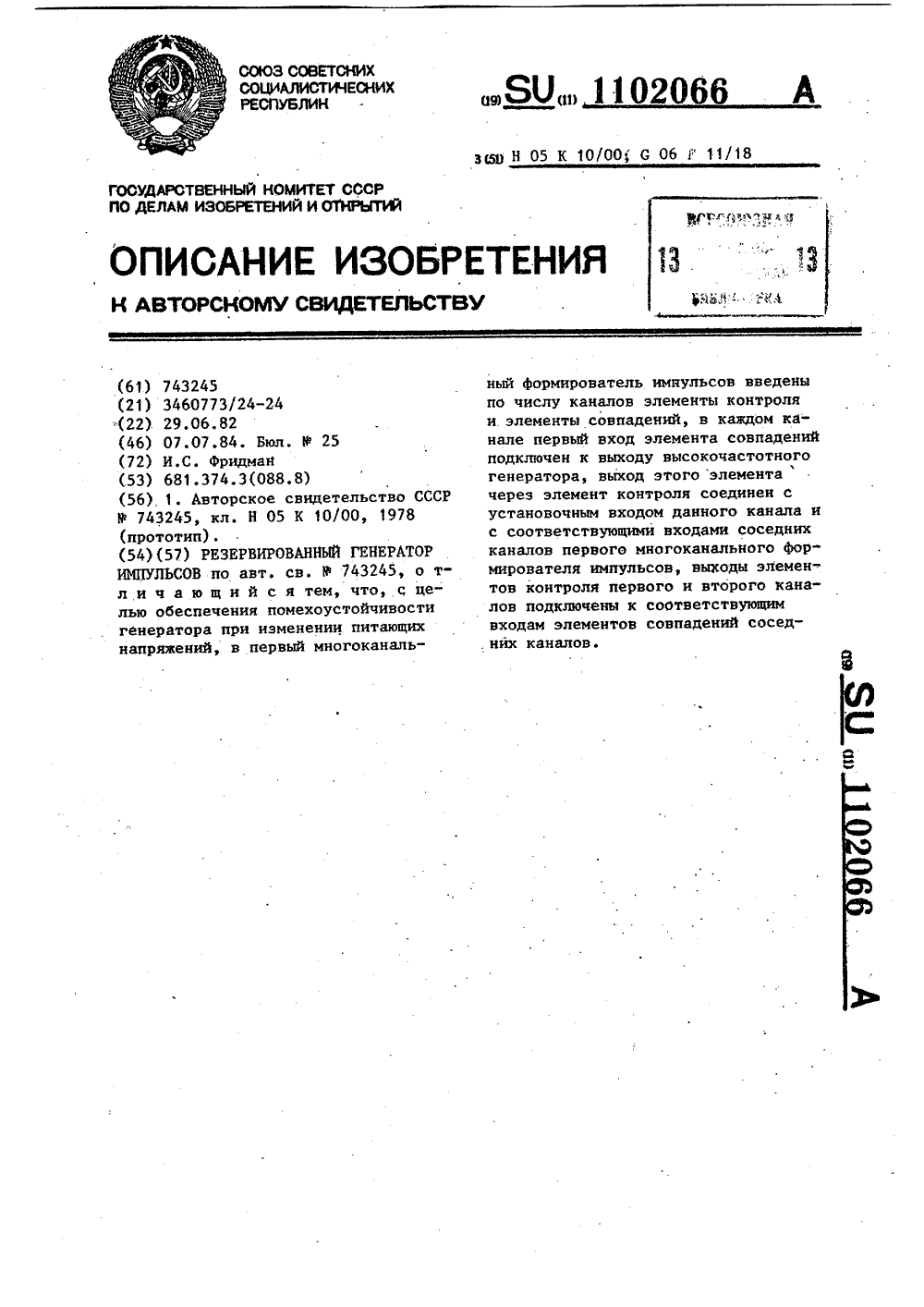

Автор: Фридман

МПК: H05K 10/00

Метки: генератор, импульсов, резервированный

...последовательность импульсов, снимаемую с выхода 45 н сдвигового регистра 25 (фиг. 2). Во втором и третьем канале сдвиговый регистр переведен в статический режим работы. С выхода 45, снимаетсяпостоянно единичный потенциал (фиг. 4).Изменения питающего напряжения первого канала в пределах допусков не изменяют выходного состояния элемента 13 контроля (фиг. 3).равниванию фазы сигналов 1 С-генерато.ров и захватывают частоты сигналов,определяемых генератором 2 первогоканала.Таким образом, в резервированномгенераторе все частоты сигналовкратны частоте сигналов, вырабатываемых генератором 2 первого каналапервого формирователя,При отказе генератора 2 первогоканала. формирователя или при снятиис него питания ведущим по частотестановится...

Номер патента: 1101969

Опубликовано: 07.07.1984

Авторы: Вартанян, Галай, Загородная, Фридман, Хуторецкий

МПК: H02K 1/28

Метки: ротор, электрической

...применения для вентиляционньгх пазов, которые по крайнеймере с одного торца бочки ротора 35не могут быть выведены в зону, гдеотсутствуют осевые напряжения.Наиболее близким к изобретению является ротор электрической машины,преимущественно турбогенератора., 4 Оимеющий вал с хвостовиком, на наружной поверхности которого расположены продольные вентиляционные пазы,закрытые металлическими клиньями. Визвестной конструкции ротора длинакаждого клина меньше длины паза, такчто в одном пазу ротора устанавливается несколько клиньев 2,Недостатком известного ротора является наличие Фреттинг-эффекта между опорными плоскостями вала и клиньев, вызывающего Фреттинг-коррозию и Фреттинг-усталость, которые и изменяющиеся с частотой...

Номер патента: 1101936

Опубликовано: 07.07.1984

Авторы: Александровский, Глебов, Калашников, Новицкий, Пономарева, Скудин, Фридман, Хуторецкий, Шабаев

МПК: H01R 39/56

Метки: токосъемное

...число устанавливаеьнх в них щетокдостаточно велики, что затрудняетобслуживание в эксплуатации и существенно повышает контактные потери.Обраэукицйяся в процессе износа 30щеток графитовая пыль, осаждаясь наобмотках, снижает сопротивлениеизоляции, уменьшает срок службы инадежность работы машин.Наиболее близким к предлагаемому З 5является токосъемное устройство,содержащее контактный узел с металлическими скользящими контактамии блок для подачи контактной смазки23,Цель изобретения - повышение плотности тока в контактном узле, снижения общих контактных потерь, а также уменьшение габаритов контактного узла.Поставленная цель достигается тем, что в токосъемном устройстве, содержащем контактный узел с металлическими скользящими контактами и блок...

Номер патента: 1101424

Опубликовано: 07.07.1984

Авторы: Дьяченко, Невзоров, Нечаевский, Семихат, Симоненко, Тищенко, Тырин, Фридман

МПК: C02F 3/02

Метки: биологической, вод, сточных

...трубопроводы 5-15, 60 предназначенные: 5 - для подачи сточ . ных вод н первичный отстойник 1; бдля отведенияотстоенных сточных вод;7 - для подачи части расхода сточныхвод в аэротенк 2; 8 - для подачиостальной части расхода сточных водн аэротенк 3; 9 - для отведения проаэрированной илоной смеси из аэротенка 2 во вторичный отстойник 4;10 - для отведения биологически очи-,щенных сточных вод 1 11 - для удаленияактивного ила из вторичного отстойника 4; 12 - для подачи части потокавозвратного ила в аэротенк 2; 13 для подачи части потока возвратногоила в аэротенк 3; 14 - для подачи .проаэрированной илоной смеси из аэротенка 3 н аэротенк 2; 15 - для удаления избыточного ила,Способ осуществляют следующим образом.Притекающие на площадку...

Номер патента: 1101348

Опубликовано: 07.07.1984

Авторы: Гува, Давыдов, Елисеев, Лаваришек, Моргайло, Пескин, Плотников, Фридман

МПК: B28B 1/08, B28B 21/14

Метки: бетонных, концентричных, нескольких, одновременно, смесей, формования

...одна в другой формы, снабжена приводом вертикальных перемещений в виде 2 силового цилиндра, кольцевыми кон. центрично расположенными поддонами,опертыми посредством толкателей на :шток силового цилиндра, и распределительным конусом с зубчатой рабочей З 0 поверхностью, впадины и выступы которой расположены соответственно над вибросердечником и внутренней формой.На чертеже схематично изображена установка для формования одновременноЭ 5 нескольких концентричных изделий из бетонных смесей, общий вид в разрезе."Установка для формования одновременно нескольких концентрических изделий из бетонных смесей состоит из наружной формы 1, вибросердечника 2 со встроенным в него возбудителем 3 колебаний и внутренней формы 4жестко закрепленных на...

Номер патента: 1100685

Опубликовано: 30.06.1984

Авторы: Вартанян, Гуревич, Дубровин, Загородная, Филиппов, Фридман, Хуторецкий

МПК: H02K 1/32

Метки: ротор, турбогенератора

...от оси вращения,чем входных. 30Наиболее близким к предлагаемомуявляется ротор турбогенератора, содержащий бочку, обмотку с непосредственным охлаждением, выполненную со сквозными отверстиями в витках, закреплен"З 5ную в пазах бочки ротора с помощьюклиньев с попарно чередующими группами входных и. выходных отверстий, соединенных с отверстиями в витках обмотки, причем выходные отверстия удаОлены от оси вращения ротора больше,чем входные отверстия, за счет применения насаживаемых на ротор металлических колец с отверстиями для выпуска газа2 3.45Недостатками прототипа являютсязначительные технологические затруднения, связанные с повьппенными требованиями к физико-механическимисвойствами колец, насаживаемых наротор, а также с обработкой...

Номер патента: 1100220

Опубликовано: 30.06.1984

Авторы: Ниршберг, Фридман

МПК: B66C 23/20

Метки: кран, переносной

...надежности крана,ъ 20Указанная цель достигается тем, что в переносном кране, содержащем телескопическую колонну, установленную на нижней опорной плите и несущую в верхней части трансформатор нагрузки, включающий в себя подпружиненный стакан, установленный в корпусе и выполненный с продольными прорезями, в которых расположен палец, а также верхнюю опорную плиту, соезо диненную со стаканом, и стрелу с груэоподъемным механизмом, трансформатор нагрузки снабжен поршнем, установленным в стакане с образованием заполненной упругой средой полости между поверхностями стакана, корпуса З 5 и поршня, последний из которых выполнен с боковыми отверстиями, через которые пропущен палец, а стрела снабжена оттяжкой, соединенной с телескопической...

Номер патента: 1098978

Опубликовано: 23.06.1984

Авторы: Лебедев, Миркин, Руденко, Фридман

МПК: C25C 3/14

Метки: алюминиевых, обслуживания, электролизеров

...дляфиксации Г-образной стойки к раме 1в.горизонтальной плоскости выполнено в виде установленного на стойке фиксатора 15, вводимого в отверстия 16 рамы 1. Каретка б имеет кронштейны 17 с отверстиями 18, в которые при фиксации к каретке Г-образной стойки 11 вводится фиксатор 15.Каретка б снабжена приспособлением 19 для ее фиксации к раме 1.Фиксация осуществляется за счетприжатия башмака 20 к направляющей 3Рама 1 для фиксации относительнорельса 2 снабжена приспособлением 21,аналогичным по конструкции приспо10 соблению 19. Фиксация осуществляется за счет прижатия башмака этогоприспособления к рельсу 2,При обслуживании электролизеровс продольным расположением в корпусеэлектролиза (фиг. 1 и 2) машина работает следующим образом.Каретка 6...

Номер патента: 1098694

Опубликовано: 23.06.1984

Авторы: Ищенко, Корчагин, Фридман

МПК: B23D 47/06

Метки: зажима, проката

...валов 2, установленных в упорных подшипниках 3 скольжения на корпусе 1 и укрепленных крышками 4. Каждый приводной вал имеет рамку, состоящую иэ двухвертикальных щек 5, выполненных за одно целое с валом,на концах которых параллельно поворотному валу 2 установлены оси 6, крепящиеся крышками 7. Каждая из осей снабжена теплостойкими резиновыми кольцами 8, на которые одеты металлические кольца 9. Ширина колец выбирается по наименьшему диаметру зажимаемого проката и равна половине его диаметра, На консоль каждого ,поворотного вала 2 посажен криво" шип 10, передающий крутящий момент валу через шпонку 11. Кривошип соединен с помощью пальца 12 со штоком 13 качающегося пневмоцилиндра 14. 20 25 30 35 40 Тонкими линиями на чертеже пока"зано...

Номер патента: 1097860

Опубликовано: 15.06.1984

Авторы: Абрамович, Лоринов, Столяр, Фридман

МПК: F23C 11/00

Метки: сжигания, топлива

...вводом в него присадки 2.Недостатком данного способа являетсятакже большое содержание вредных примесей в продуктах сгорания.Цель изобретения - снижение содержания вредных примесей в продуктах сгорания. Указанная цель достигается тем, что согласно способу сжигания топлива с предварительным вводом в него присадки, в качестве присадки используют известковое молоко.При сжигании топлива, содержащего серу, с подачей в факел горения известкового молока, приготовленного на химически очищенной воде, снижается температура горения и уменьшается образование окислов азота, а сера, связываясь с известью, переходит в СаБОЗ,И СаЮ 4.И удаляется системой золоулавливания.Пример. Проводились опыты по подачев мазутные форсунки котла известкового...

Номер патента: 1097724

Опубликовано: 15.06.1984

Авторы: Фридман, Хамидов, Ходасевич

МПК: D01G 23/00

Метки: приводом, хлопкоочистительной

...камеры и эле мент 9 И, причем датчики 7 и 8 под- . ключены к соответствующим входам элемента 9 И, выход которого соединен с управляющим входом блока 5 памяти.Устройство работает следующим образом,Подача волокнистого материала производится питающими валиками, приводимыми в действие электроприводом 6.Регулирование частоты вращения питающих валиков производится воздействием на электропрлвод 6 питающих валиков выходным сигналом 3 сумматора 3, На входы сумматора 3 подаются сигналы Х 1 от задатчика 4 нагрузки, Х 2 от датчика 1 нагрузки и ХЗ от блока 5 памяти, в котором хранится информация о нагрузке главного привода 2 в режиме холостого хода. Сумматор 3 в любой момент времени обеспечивает выполнение равенстваЭ =Х 1-(Х 2-ХЗ)До поступления...

Номер патента: 1096732

Опубликовано: 07.06.1984

Авторы: Анемподистов, Вартанян, Галай, Загородная, Фридман, Хуторецкий, Циркин

МПК: H02K 3/51

Метки: неявнополюсной, ротор, синхронной, электрической

...что в роторе синхронной неявнополюс ной электрической машины, содержащем бандажное кольцо, закрепленное на бочке ротора от осевых перемещений накидной гайкой, навинченной на резьбовой конец бандажного кольца до упора внутреннего кольцевого выс. тупа гайки в стопорную разрезную кольцевую шпонку, расположенную в кольцевой канавке бочки ротора, в кольцевой канавке бочки ротора установлены прокладки из материала с низ 65 ким модулем упругости, расположенные, по крайней мере, с одной торцовой стороны стопорной шпонки.На фиг. 1 показан ротор синхроннойэлектрической машины; на фиг. 2, 3,4 и 5 - узел 1 на фиг. 1 (вариантыустановки прокладок).Бандажное кольцо 1 (фиг. 1) снатягом насажено на бочку ротора 2и закреплено от осевых...
