Шкаф для размещения электроаппаратуры

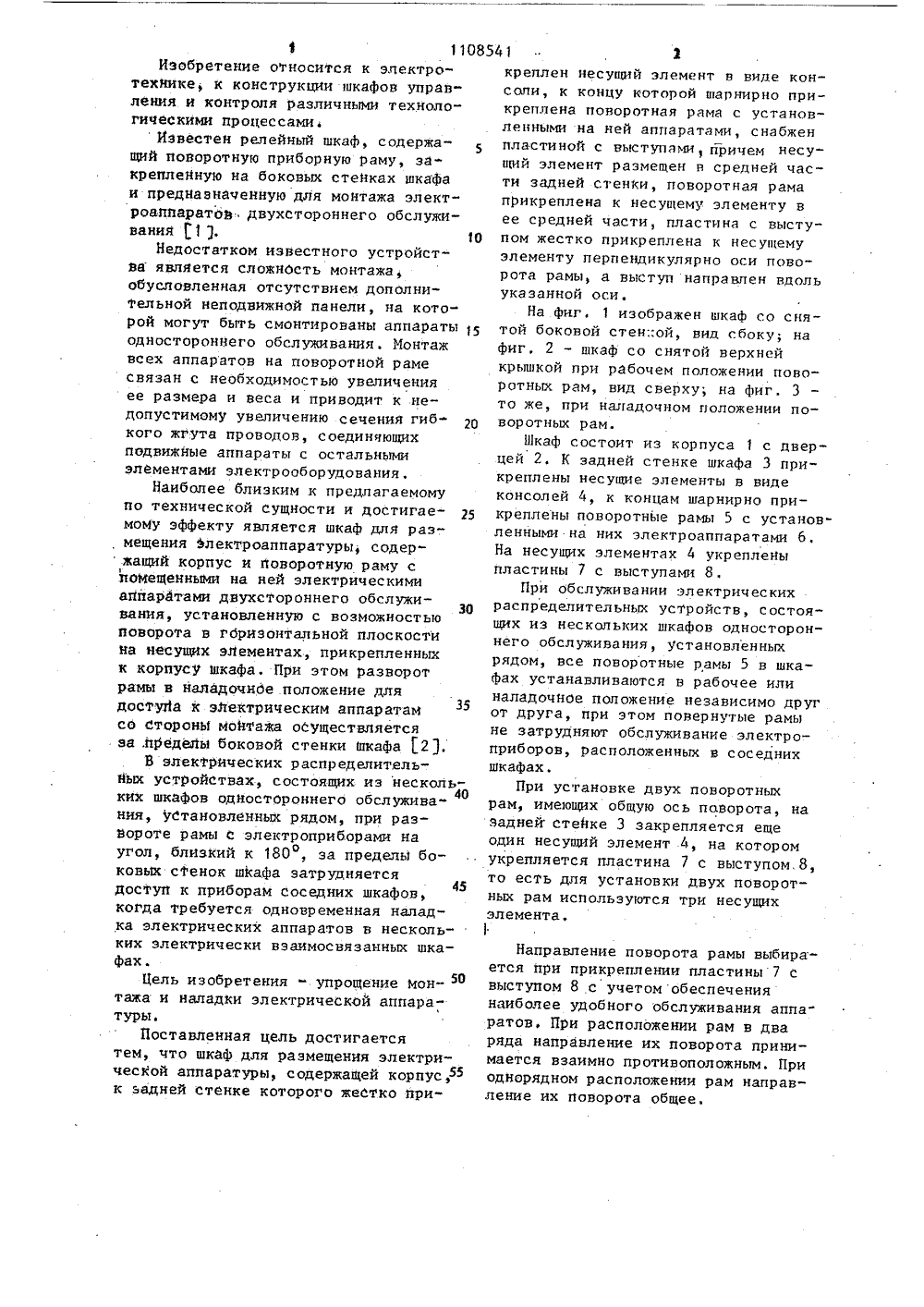

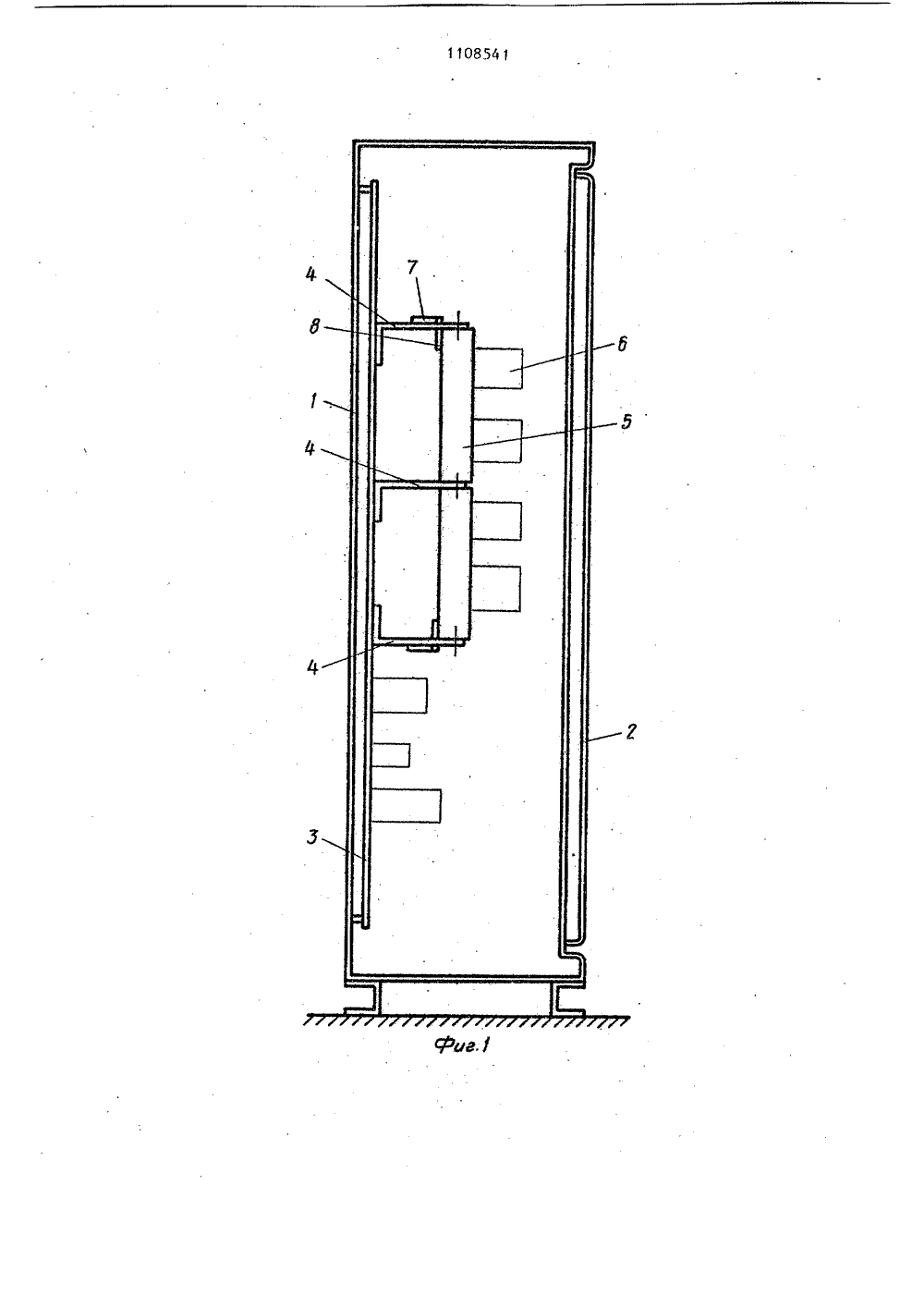

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН З,Я 1 Н 02 В 1 Н тли елью ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗОБРЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московское специальное конструкторское бюро автоматических ли" ний и агрегатных станков(56) 1. Авторское свидетельство СССР Ф 468328, кл. Н 02 В 13/04, 1973.2. Авторское свидетельство СССР 0 ф 756531, кл. Н 02 Б 13/04, 1978. (54)(57) ШКАФ ДЛЯ РАЗМЕЩЕНИЯ ЭЛЕКТРОАППАРАТУРЫ, содержащий корпус, к задней стенке которого жестко при 801108541 креплен несущий элемент в виде консоли, к концу которой шарнирно прикреплена поворотная рама с установленными на ней аппаратами, оч а ю щ и й с я тем, что, с цупрощения монтажа и наладки, онснабжен пластиной с выступами, причем несущий элемент размещен всредней части задней стенки, повороная рама прикреплена к несущемуэлементу в ее средней части, пластина с выступом жестко прикрепленак несущему элементу перпендикулярнооси поворота рамы, а выступ направлен вдоль указанной оси.541 1108Изобретение относится к электротехнике, к конструкции шкафов управ"ления и контроля различными технологическими процессами.Известен релейный шкаф, содержащий поворотную приборную раму, закреплейную на боковых стенках шкафаи предназначенную для монтажа электроаппаратоВ, ДвухетороНнего обслуживания 1 1 1. 10Недостатком известного устройства является сложность монтажа,обусловленная отсутствием дополнительной неподвижной панели, на кото"рой могут быть смонтированы аппараты 1одностороннего обслуживания, Монтажвсех аппаратов на поворотной рамесвязан с необходимостью увеличенияее размера и веса и приводит к недопустимому увеличению сечения гибкого жгута проводов, соединяющихподвижные аппараты с остальнымиэлЕментами электрооборудования,Наиболее близким к предлагаемомупо технической сущности и достигаемойу эффекту является шкаф для размещения Злектроаппаратуры, содержащий корпус и поворотную раму спомещенными на ней электрическимиаппаратами двухстороннего обслужиЗОвания, установленную с возможностьюповорота в гбризонтальной плоскостина несущих элементах, прикрепленныхк корпусу шкафа. При этом разворотрамы в наладочное положение длядостФа к электрическим аппаратамсо стороны мойтажа осуществляетсяза .пределы боковой стенки шкафа 121.В электрических распределительных устройствах, состоящих иэ несколь"ких шкафов одностороннего обслужива"ния, установленных рядом, при разВороте рамы С электроприборами наугол, близкий к 180 о, за пределы боковых стенок шкафа затрудняетсядоступ к приборам соседних шкафов,когда требуется одновременная наладка электрических аппаратов в нескольких электрически взаимосвязанных шкафах.Цель изобретения - упрощение мон- отажа и наладки электрической аппаратуры,Поставленная цель достигаетсятем, что шкаф для размещения электри"ческой аппаратуры, содержащей корпус,к задней стенке которого жестко прикреллен несущий элемент в виде консоли, к концу которой шарнирно прикреплена поворотная рама с установленными на ней аппаратами, снабжен пластиной с выступами 1 причем несущий элемент размещен в средней части задней стенки, поворотная рама пРикреплена к несущему элементу в ее средней части, пластина с выступом жестко прикреплена к несущему элементу перпендикулярно оси поворота рамы, а выступ направлен вдоль указанной оси.На фиг. 1 изображен шкаф со снятой боковой стеной, вид сбоку; на фиг. 2 - шкаф со снятой верхней крышкой при рабочем положении поворотных рам, вид сверху; на фиг. 3 то же, при наладочном положении поворотных рам.Шкаф состоит из корпуса 1 с дверцей 2, К задней стенке шкафа 3 прикреплены несущие элементы в виде консолей 4, к концам шарнирно прикреплены поворотные рамы 5 с установ" ленными на них электроаппаратами 6. На несущих элементах 4 укреплены пластины 7 с выступами 8.При обслуживании электрических распределительных устройств, состоящих из нескольких шкафов одностороннего обслуживания, Установленных рядом, все поворотные рамы 5 в шкафах устанавливаются в рабочее или наладочное положение независимо друг от друга, при этом повернутые рамы не затрудняют обслуживание электроприборов, расположенных в соседних шкафах.При установке двух поворотных рам, имеющих общую ось поворота, на задней стенке 3 закрепляется еще один несущий элемент 4, на котором укрепляется пластина 7 с выступом,8, то есть для установки двух поворотных рам используются три несущих элемента.Направление поворота рамы выбира" ется при прикреплении пластины 7 с выступом 8 с учетомобеспечения наиболее удобного обслуживания аппаратов, При расположении рам в два ряда направление их поворота принимается взаимно противоположным. При однорядном расположении рам направление их поворота общее.
