Фрид

Номер патента: 1226497

Опубликовано: 23.04.1986

Авторы: Бастриков, Великий, Прокофьев, Тихончук, Фрид

МПК: G06G 7/57

Метки: газа, газопроводах, движения, моделирования

...(источник питания преобразователя7), который заряжается с помощью переключателя 17 и конденсатора 12 отисточника постоянного напряжения.Этот источник в предлагаемом устройстве является управляемым, что позволяет, изменяя его напряжение, регулиро 35 вать величину Ь,Поскольку источник 2 соединен сконтактами 15 и 16 всех переключателей, то величина Ь, изменяется одновременно и одинаково во всех моде 40 лях участков, что соответствует изменению коэффициента гидравлическогосопротивления газопровода в целом.При любом положении переключателя17 цепь питания преобразователя 745 изолирована от источника 2, поэтомуиспользование общего для всего устройства источника 2 не влияет на точность моделирования непрерывностигазового потока.50 Генератор...

Номер патента: 1216655

Опубликовано: 07.03.1986

Авторы: Ишбулатов, Фрид

МПК: G01F 1/00

Метки: расходомер

...часто 7 ы(Фиг.21. Первый счетчик 9 подсчитывает импульгы опорной частоты 1 эаОП 1период входной частоты. Счет начина-"Выход генератора 1 вмцульсов соединен с,входом блока 2 опорных частот, выходы которого соединены с входами первого 7 и второго 8 вентилей и с входом второго блока 16 управления. Выход датчика 3 расхода соединен с Входом Формирователя 4 импульсов, а. егс вьход с В 7;Одом первОго блока 5 управления, выходы которого связаны с входами первого 6 и второго 3 триггеров, с к Входом перВОго ачетч"тка 9 и Вхо дом управления записью первого реГистря 10 я также с третьим Вен тилгм 14 Выход первого триггера 6 соединен через Второй вход первого вентиля 7 со счетнью входом первого счетчика а кодовый выход счетчика 9 соединен с...

Номер патента: 1209476

Опубликовано: 07.02.1986

Авторы: Панов, Фрид, Шумаков, Ярмашев

МПК: B60K 41/22

Метки: блокировки, вала, комбинированного, коробки, муфтой, первичного, передач, переключения, средства, сцепления, тормозком, транспортного, устройством

...30 кицематичсски связана с валиком 21 управления.Для выбора люфтов служит оттяжная пружина 31.Устройство автоматической блокировки 45 кэробки перемены передач транспортного средства работает следующим образом.Переключение передачи в обычных лорэжных условиях происходит так. Водитель нажимает педаль 7 выключения муфты сцеп 50 пения 6, при этом в процессе ее выклк)чения в гидравлической системе 5 нарастает давление. Соотношецие усилий пружин 22 и 14 выбрано таким образом, что при возрастании давления первым срабатывает гидро- цилиндр 11 тормоза 3. При этом ведомы диски 24 смыкаются, фрикционные накладки 26 увлекают за собой ступицу 23 в направлении, указанном стрелкой. Последняя, поворачиваясь на пацфс 25 через тягу 28, двуЕЕлечий...

Номер патента: 1206814

Опубликовано: 23.01.1986

Авторы: Бастриков, Фрид

МПК: G06G 7/12

Метки: вычислительной, среды, элемент

...конденсатор 11, Каждый ключе рвой элемент состоит из двух неподвижных контактов й и Ь и подвижного контакта с,Элемент вычислительной среды работает следующим образом. 25Режим Адаптация". В этом репимеподвижные контакты всех ключевыхэлементов 8-10 соединены с первыминеподвижными контактами а. Устройство в целом представляет собой замк- ЗОнутую систему автоматического регулирования, условием равновесия которой является отсутствие тока черезконденсатор 11. Для этого необходимо, чтобы 11 +1=0, где 1=(Пу)/,М 35ток, втекающий в инвертирующий входОУ 4 от источника 5 управляющегонапряжения через УЭ 1; 1=Я-П )/ц -ток, втекающий в инвертирующий входОУ 4 от источника 6 опорного напряжения через резистор 7; К - сопротивление УЭ 1; К -...

Номер патента: 1191105

Опубликовано: 15.11.1985

Авторы: Лосик, Рижамадзе, Фрид

МПК: B01J 19/00

Метки: аппарат, реакционный

...режимах приразличных коэффициентах заполнения.На чертеже представлен реактор, общийвид в разрезе,Аппарат содержит циркуляционную трубу 1, имеющую по периметру один или несколько рядов отверстий 2, расположенныхгруппами на определенных высотах, соответствующих различным коэффициентам заполнения аппарата, причем в циркуляционной трубе установлено устройство, состоящее из поворотных колец 3 с аналогичнымиокнами. Поворотные кольца с окнами расположены на тех же высотах что и ряда отверсти й в ци ркул яцион ной трубе.Поворотные кольца крепятся к центральной штанге 4, которая выведена за пределыаппарата через уплотнение 5 и имеет штурвал6 для вращения штока и колец с окнами.Штурвал имеет лимб, определяющий уголповорота колец внутри...

Номер патента: 1178653

Опубликовано: 15.09.1985

Авторы: Крапивин, Логанова, Мацкевич, Фрид

МПК: B63H 25/42

Метки: винто-рулевой, комплекс, судна

...судно, вид сбоку; на фиг. 2 - винтово-рулевой комплекс, вид в плане; на фиг, 3 - схема маневров передний ход; на фиг. 4 - схема разворот на месте; на фиг. 5 - схема малый задний ход; на фиг. 6 - рули заднего хода, вид сбоку; на фиг. 7 - то же, вид в плане; на фиг. 8 - сечение А - А на фиг. 6.Движительно-рулевой комплекс судна 1 состоит из основного кормового движителя-винта 2, расположенного за ним руля переднего хода 3, а также носового винта 4.Перед кормовым винтом 2 установлены два руля 5 заднего хода, баллеры 6 которых находятся на расстоянии 1 в пределах 0,4 Р(1(Р и между собой на расстоянии Я в пределах с 15(Р, где Р - диаметр винта; д - диаметр ступицы винта.Для уменьшения сопротивления рулей при переднем ходе судна плоскость...

Номер патента: 1174909

Опубликовано: 23.08.1985

Авторы: Бережненко, Гуревич, Мохов, Тулаев, Фрид

МПК: G05D 27/00

Метки: двух, параметров, связанных

...д. 4/5 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 1.17 4Изобретение относится к областирегулирования связанных параметрови может быть использовано в системахавтоматического управления технологическими процессами, в частности длярегулирования заполнения реакционноймассой аппаратов с перемешивающимустройством.Цель изобретения - повышение качества регулирования связанных параметров,На чертеже приведена функциональ"ная схема устройства,Устройство для регулирования связанных параметров содержит датчик 1 15первого параметра, регулятор 2 первого параметра, регулирующий орган 3,датчик 4 второго параметра, регулятор 5 второго параметра, блок 6,умножения, первый сумматор 7, второй 20сумматор 8, эадатчик 9...

Номер патента: 1171923

Опубликовано: 07.08.1985

Авторы: Бастриков, Подковский, Фрид, Янина

МПК: H02M 3/18

Метки: постоянного, постоянное

...и управляемого ключа первой продольной ветви и общей точкой соединения конденсатора последующей поперечной ветви и управляемого ключа второй продольной ветви вклю- д чен один из управляемых ключей третьей ф группы, отличающийся тем, что, с целью уу повышения быстродействия и уменьшения Ю ф пульсаций выходного напряжения, в каждой, из продольных ветвей четырехполюсника первые выводы всех управляемых ключей объединены в общую точку, соединенную с одним из соответствующих входных выводов.1171923 Составитель А. Кириллов Редактор А, Шандор Техред И. Верес Корректор Е. Рошко Заказ 4911/47 Тираж 646 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент,...

Номер патента: 1166158

Опубликовано: 07.07.1985

Автор: Фрид

МПК: G08C 19/16

Метки: дискретной, информации, сбора

...фиг. 2 - структурная схема блока кодирования; на фиг, 3 - пример реализации узла переключения.Устройство содержит информационные входы 1, блоки 2 сопряжения, каждый из которых содержит блок 3 кодирования и формирователь 4 импульсного сигнала, блок 5 опроса, блок 6 считывания, шину 7 опроса, шину 8 контроля, шины 9 известительных сигналов, информационные шины 1 О, регистр 11 приема, арифметический блок 12, блок 13 контроля, который содержит элемент 14 памяти и инвертирующий уси литель 15. Блок 3 кодирования (фиг. 2) содержит узел 16 переключения, шифратор 17 и две группы логических узлов 18,18, 191 19, каждый логический узел состоит из элемента НЕ 20, первого элемента И 21, второго элемента И 22 и элемента ИЛИ 23. Узел переключения (фиг,...

Номер патента: 1035909

Опубликовано: 15.05.1985

Авторы: Аскери, Баранов, Желтобрюх, Фрид, Фрумкис, Ханин, Ярмашев

МПК: B60K 17/16, B60K 17/34

Метки: гидроприводом, колес, направляющих, средство, транспортное

...комбайна,присоединены реверсивные насосы 5постоянного рабочего объема (например, шестеренные), расход которыхрассчитан на работу направляющихколес лишь в рабочем диапазоне скоростей. Необходимая частота вращения валов насосов обеспечивается повыш:ь .цими редукторами 6. Для отключения насосов при движении комбайна с более высокой скоростью междунасосами 5 и редукторами 6 установлены автоматические центробежныеили электромагнитные муфты 7.Рабочая жидкость от насосов 5через дистанционно управляемый трехпозиционный распределитель 8 поступает в гидромоторы 9 направляющихмотор-колес 10 комбайна. Насосы игидромоторы соединены в позициях1, 11 и 111 соответственно: в раздельные контуры по бортам, параллельно и закольцованы.Между гидромоторами...

Номер патента: 1122904

Опубликовано: 07.11.1984

Авторы: Кудрявцев, Рыжов, Фрид, Шаймарданов

МПК: G01K 7/14

Метки: быстроизменяющихся, самонастраивающееся, температур

...второй вход которого соединен,с выходом первого дифференциатора, а выход через интегрирующий усилитель подключен к второму входу первого блока умножения, выход второго дифФеренциатора через фильтр соединен с первым входом второго сумматора, вто рой вход которого подключен к выходу термопреобраэователя, а выход - к второму входу первого сумматора.На чертеже приведена блок-схема устройства.Устройство содержит термопреобраэователь 1, первый дифференциатор 2, первый блок 3 умножения, первый сумматор 4, блок 5 сравнения, интегрирующий усилитель б,блок 7 косвенного оп ределения температуры, Фильтр 8, второй сумматор 9, второй дифференциатор 10 и второй блок 11 умножения.Блок 7 косвенного определения температуры определяет температуру...

Номер патента: 1115889

Опубликовано: 30.09.1984

Авторы: Тихонов, Фрид

МПК: B24B 13/00

Метки: астигматических, блокировки, линз, очковых

...на другую, а также при исправлении брака необходимо повторно размечать базисную кривую. Кроме того, для блокировки линз в указанных оправах используется металл с добавками серебра.Цель изобретения - повышение производительности блокировки.Указанная цель достигается тем, что устройство для блокировки астигматических очковых линз, содержащее полую оправку с пазом для сохранения ориентации оправ. ки параллельно базисной кривой на всех операциях по изготовлению линзы, снабжено стаканом, связанным с наружной боковой поверхностью оправки, при этом на торцовой поверхности элемента выполнен выступ в виде сегмента, хорда которого параллельна оси паза оправки. Выступ в виде сегмента может быть вьполнен на фторопластовом вкладыше, установленном...

Номер патента: 1113618

Опубликовано: 15.09.1984

Авторы: Андреев, Бобоедов, Гуревич, Лосик, Молчанов, Фрид

МПК: F16J 15/34

Метки: аппарата, жидкостью, подпитки, торцевого, уплотнения

...Рата, снс)бжсцо датчиком Р 113 с 3 .ЕЯВ.ция, Выходы клоро 0 сццб)де 4 с поИ)с 53 51 и цс кон 1(151, а Вы хцд с бло кОмцитаия, ри зн)м разделительный Элементцмс 1 равные плошади жилоп сечения с.0с прцн н.н)спй бцлЕ,шегс) и меньшего павле-ИЯ Ц;3 КЦЦИТСЛ 51,а чертеже привсдсна схема устрцйстеза.акопигельразделен порпнем 2 на,пн полцстц полосп 3 бсльшего дяленияи л)сть 4 13 с 30 давлешя. олоспО3 )лшегц давления соединена с к;меройторсцых улсгнений 5 и Выходом блокаагапия нагнетягельным патрубком цодНЕпцчгкго насоса 6. Полосп 4 мсцьше о дав,;НИ 3 С)ЕДГНЕН 3 С р;бо 1 СЙ 0,0 СТЬ 10 3 ППЯрата 7 1 ружина 8 действует НЯ поршеньтаким образом, чгобы создать необходимцс прсцышеццс цсрспад) давления в по 3014 3 няд дя 3,сцием в полости 4 Датчик,ит тс...

Номер патента: 1100429

Опубликовано: 30.06.1984

Авторы: Бережненко, Добрягин, Синицын, Сокольский, Фрид

МПК: F04B 49/00

Метки: компрессорами

...к общему коллектору, содержащее регулятор давления газа со своимдатчиком, подключенный выходом к исполнительным органам компрессоров, а такжекорректируюшие цепи, каждая из которыхвключает задатчик и последовательно соединенные дополнительный датчик давлениягаза у потребителя, корректирующий регулятор и сумматор, причем задатчик подключен к сумматору, дополнительно содержит селектор, а каждая корректирующаяцепь дополнительно содержит два умножителя и регулирующий вентиль, установленный между общим коллектором и дополнительным датчиком давления газа у потре-,бителя, г 1 ричем первый умножитель включен между выходом корректируюшего регулятора и регулирующим вентилем, а второй - между выходом сумматора и входомселектора,...

Номер патента: 1092532

Опубликовано: 15.05.1984

Авторы: Бастриков, Великий, Прокофьев, Тихончук, Фрид

МПК: G06G 7/57

Метки: газа, газопроводах, движения, моделирования

...соединен с Выходом предыдущего звена, то разность потенциала между входом и выходом лобага звена (кроме первого) а значит -.;ток протекаюшпй через это звено, равны нулю. При этом так от модели вольт-амгерных характеристик диодов,который достигает десятков процентов.Крое того, в данном устройствеемкостцой элемент включен междувьхадом звена и управляемым источникам капряжения, собранным на первом и втором эмиттерных повторителях и втором кусочна-линейкам преобразоВателе. Поскольку так через емкость пропорционален производной от разности потенциалов на ее какцах, то вэтом случае, во-первых, усиливаются Высокочастотные шумы активных элементов (транзисторов) повторителей и преобразователя, а Во-вторых, происходит разрывы зависимости...

Номер патента: 1087378

Опубликовано: 23.04.1984

Авторы: Панов, Фрид, Шумаков, Ярмашев

МПК: B60K 41/22

Метки: блокировки, вала, комбинированного, коробки, муфтой, первичного, передач, переключения, средства, сцепления, тормозком, транспортного

...сцепления, и двухпозционный гидроаппарат подачи жидкости в гидроцилиндр тормозка первичного вала, двухпозиционный гидроаппарат снабяен дополнительной полостью с воздушной средой, связанной с гидроцилиндром тормозка первичного вала, и обратным клапаном, через который укаэанная полость соединена с главным цилиндром сцепления.На чертеже изображена схема системы комбинированного управления принейтральном положении рычага переключения передач и замкнутой муфтесцепления,Система управления включает педаль 1 управления, главный цилиндр2 сцепления, гидроцилиндры 3-5 одностороннего действия, воздействующиесоответственно на муфту 6 сцепления,шток 7 устройства блокировки переключения передач и тормозок 8 первичного вала 9 коробки перемены...

Номер патента: 1063656

Опубликовано: 30.12.1983

Авторы: Дрожжин, Панов, Фрид, Шумаков, Ярмашев

МПК: B60K 41/22

Метки: автоматической, блокировки, коробки, передач, перемены, средства, транспортного

...включает В себя валик у:рявлсния, олин кош.ц которого кинемятц геки сазац с рычагом переключения передач. з В другом ны. полне ц а Вьточка лля Взз и моле йстн ця с выточкой:цтокя механизм) Олокировки, связанного с силовым элгктрома н т,., ;ри этом в цг(и питания электроцнои хемы мстзцОВле 1 ИОРмально ззмкнУтыЙ Выключз толь, кцнгматически связан ый ( рычагом пергклочсния передач.11 з Г)цг. 1 изоорзжгна когобкз ереме. цы передач. Оборудованная цреллзгземьм устройством автоматической блокировки рц вы лючеццоц передаче и Вк лкэецнОЙ муфте сцепления, разрез з фи. 2 при цииИзльнзя электрцескзя схема мои. ройствз явтоматич(ской блокцронки с положением выклкгчатслсц цз фиг.1 стро твс автоматцчсской блокировки коробки перемены 1:ерелзч...

Номер патента: 1056449

Опубликовано: 23.11.1983

Авторы: Нугаев, Озеров, Фрид

МПК: H03K 13/17

Метки: аналого-цифровой

....преобразования. 2Целью изобретения является повышение быстродействия и точности преоб"разования.Поставленная цель достигается тем,что е аналого-цифровой преобразователь, содержащий преобразователь на"пряжение"код поразрядного уравновешивания, вход которого соединен с входной шиной и первым входом блока вычитания, а выходы старших разрядов сое"динены с первыми входами выходногосчетчика старших разрядов и входамипреобразователя код-,напряжение, выход которого соединен с вторым входом блока вычитания, выход которогосоединен с первым входом первогоключа, второй вход которого соединенс выходом первого триггера, а выход - с первым входом интегратора,второй вход которого соединен свыходом второго ключа, а выход - спервым входом компаратора,...

Номер патента: 1056221

Опубликовано: 23.11.1983

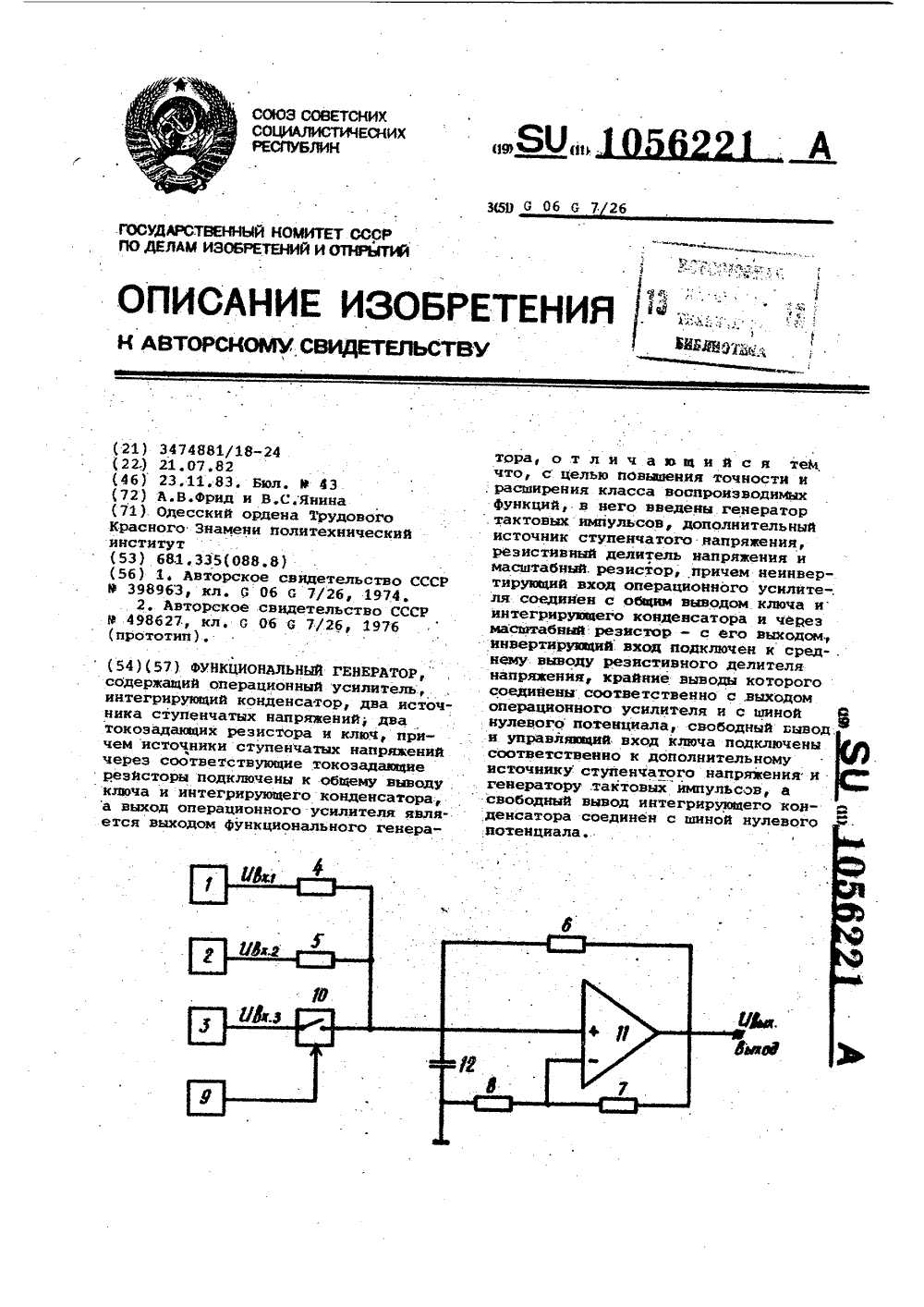

Авторы: Фрид, Янина

МПК: G06G 7/26

Метки: генератор, функциональный

...конденсатора,а выход операционного усилителяявляется выходом Функционального5 ргенератора, введены генератор тактовых импульсов, дополнительный. иоточ-.ник ступенчатого напряжения, резистивный делитель напряжения Й маоштаб-нйй резистор, причем неинвертирующийвход операционного усилителя соеди.нен с общим выводом ключа и интегрирующего конденсатора и через масштабный резистор - с его выходом, инвертирующий вход подключен к среднемувыводу резистивного делителя напряже-фния, крайние выводы которого соединены соответственно с вькодом операционного усилителя и с шиной. нулевого потенциала, свободный вывод иуправляющий вход ключа подключены 65.3оответственно к дополнительномуисочнику ступенчатого напряжения игенератору тактовых...

Номер патента: 1056159

Опубликовано: 23.11.1983

Авторы: Липанов, Фрид, Ющенков

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...последовательно соединенные регулирующий элемент и фильтр, включенные в силовую шину, управляющий вход регулирующего элемента соединен с выходом широтно-импульсного модулятора, входы которого подключены соответственно к выходам генератора пилообразного напряжения и усилителя обратной связи,инвертирующий вход которого через цепь обратной связи соединен с выходом фильтра,а неинвертирующий вход - с источником опорного напряжения, введено нелинейное корректирующее звено, содержащее диодный мостовой выпрямитель с вспомогательным источником напряжения, подключенным к выходным выводам выпрямителя, и конденсатором, подключенным между одним из выходов выпрямителя и общей шиной, входные выводы выпрямителя через соответствующие введенные два...

Номер патента: 1042039

Опубликовано: 15.09.1983

Авторы: Великий, Кисель, Прокофьев, Фрид

МПК: G06G 7/46

Метки: задач, нелинейных, поля, решения, теории

...периода к .периоду, что снижает точность работы устройства. Причем с повышением частоты () коммутации, что необходимо для уменьшения методической погрешн 9 сти импульсного управления емкостью, аппаратурная погрешность ( д;х) растет, так какс)" =С%Р где"-фклС 2постоянная времени цепи подзаряда, 65 обусловления конечным сопротивлением ключа подзаряда.Цель изобретения - повышение точности работы устройства.Поставленная цель достигается тем, что устройство для решения нелинейных задач теории поля, содержащее ВС-сетку, к узлу которой подключен первый информационный вывод первого ключа, подсоединенного вто" рым информационным выводом через накопительный конденсатор к шине нулевого потенциала, и компаратор, первый вход которого подключен к...

Номер патента: 1041558

Опубликовано: 15.09.1983

Авторы: Болотов, Борисова, Филиппова, Фрид

МПК: C10G 25/03

Метки: выделения, н-парафинов

...14 и затем в колонну отмывки 15, где осуществляет50 отмывку газа-разбавителя до содержа" ния в нем десорбента 0,5-5 об, ам-. миачной водой с концентрацией аммиака 3-21 мас,З, Газ-разбавитель, содер. жащий 0,5-5 об.1 десорбента, по линии 5 2 направляют на смешение с сырьем.. Аммиачная вода 35"40-ной концент,рации из колонны отмывки 11 поступает в отгонную колонну 13., где эа счет резкого снижения давления иэ нее извлекают определенное количество десорбента, который направляют на прием низкой ступени компрессии десорбента 9, а аммиачную воду с концентрацией аммиака 23-36 масс по линии 2 с низа отгонной колонны 13 возвращают в колонну отмывки 11, Аммиачная вода с концентрацией аммиака 23-28 мас. из колонны отмывки 15 по линии 16...

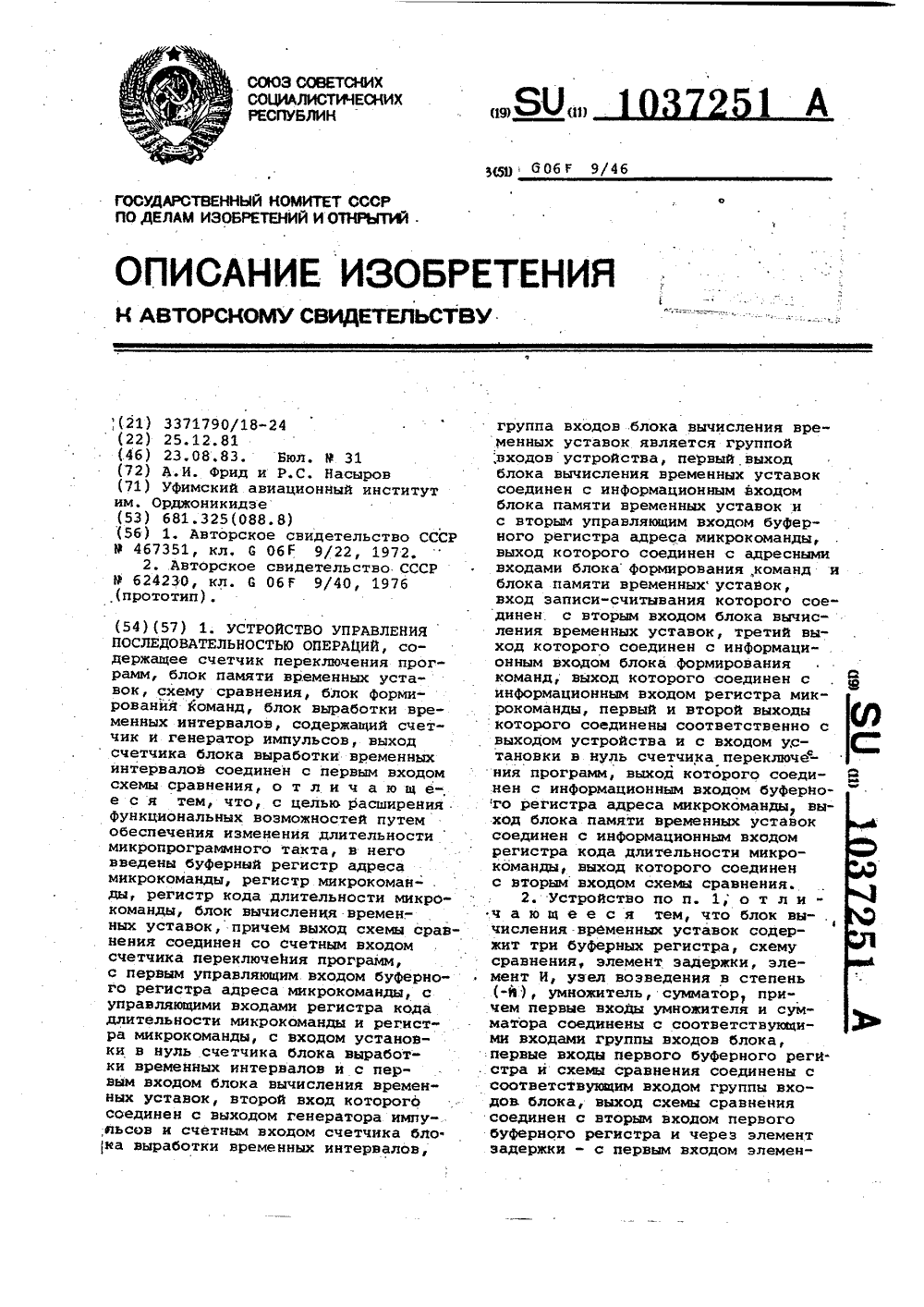

Номер патента: 1037251

Опубликовано: 23.08.1983

Авторы: Насыров, Фрид

МПК: G05B 19/042, G06F 9/48

Метки: операций, последовательностью

...(-И) - с вторым входом умножителя, выход которого соединен с нторым входом сумматора, выход которого соединен с вторым входом второго буферного регистра, выход которого соединен с вторым выходом блока, выход третьего бу Ферного регистра соединен с третьим выходом блока, второй вход узла возведения в степень -И) и третий вход умножителя соединены с ъторым входом блока.На Фиг. 1 представлена блок-схема предлагаемого устройства, на фиг. 2 - структурная схема одной из возможных реализаций блока вычис-.яения временных уставок. Устройство управления последовательностью операций содержит блок 1 Аормирования команд, блок 2 памяти временных уставок, счетчик .3 пере.ключения программ, регистр 4 микро- команды, регистр 5 кода длительности...

Номер патента: 1035569

Опубликовано: 15.08.1983

Авторы: Фрид, Якеревич

МПК: G05B 23/02

Метки: параметров

...через нормально замкнутыеконтакты первого блока переключателей с первыми входами программно- О 0логического блока, второй выхОддешифратора соединен с управляющимивходами первого и второго блоков переключателеЪ, третий и четвертый выходы - с первыми входами соответст 65 венно первого и второго блоков элементов И, пятые выходы - с вторыми входами блока памяти, шестые выходыс входами блока сигнализации, второйвыход программно;логического блока подключен через один из нормально замкнутых контактов первого блока. переключателей к входу второго элемента ИЛИ, входы программно-логического блока подключены через нормально замкнутые контакты второго блокапереключателей к выходам строк матрицы датчиков параметров, соединенныхчерез нормально...

Номер патента: 1028536

Опубликовано: 15.07.1983

Авторы: Фрид, Шаткус, Ярмашев

МПК: B60K 41/22

Метки: блокировки, вала, комбинированного, коробки, муфтой, первичного, передач, переключения, сцепления, тормозком, устройством, штоками

...износу и возникновениюлюфтов. Но даже отрегулированный приводможет давать погрешности, поскольку регу 10 15 20 25 30 35 40 45 50 55 лировка производится на неподвижном комбайне, а во время движения происходят перекосы рамы комбайна, на которой смонтировано управление, относительно моста ведущих колес, на котором смонтирован гидравлический клапан и все остальные элементы, составляющие конструкцию этой системы,Цель изобретения - повышение надежности работы системы,Поставленная цель достигается тем, что клапан управления подачей жидкости в гидроцилиндр тормозка первичного вала выполнен в виде двухпозиционного гидроаппарата, вход которого соединен с нагнетательной полостью главного цилиндра сцепления, а выходы - с гидроцилиндром...

Номер патента: 1027462

Опубликовано: 07.07.1983

Авторы: Фрид, Ярмашев

МПК: F16J 15/32

Метки: вала, вращающегося, уплотнения

...рЧта В устрайстэе уилатНЕНИЯ ЗРаша 10 ШЕГОСЛ Зс.Ла р Г 1(ЛЮЧан 1"ЕА КОРЛУ, УПЛОТ --1 Л и :ЛП (1 И -ЛЯ Кл(ткительна нар ",(НОЙ 11 аверхнас тивтулки уплотнителя в.я 1 алнен выступ,смещенный па длине втулки относие ль;1 а;1 п паките а-, н в" л тале 1(Г тву 1 О(реме (Ога между карпусем и втулка(; упдатк;1 телс 1 з непасредственкайОлизасти От высттла Оазмещена уплатН 1.:тель нае к аль ца,Ва Фиг. изображена устройствауплатнения вращающегося вала, працальнае се 1 екие на фиг,2 - узел 1на Фиг.1.,Устройство уплотнения вращающегося вала включает корпус 1 уплат -няемый вал 2, втулку 3 уплатнителя, уплатнитель 4, На втулке 3 уплатнителя выполнен выступ 5 малой протяженности, а ега цилиндрическая поверхность б взаимодействует с корпусом 1. Выступ 5...

Номер патента: 1016695

Опубликовано: 07.05.1983

Авторы: Белых, Митрофанов, Фрид

МПК: G01K 7/16

Метки: температуры

...5, Между резисторами 3 и 4 включен потенциометр 6, средняя точка которого подключена к входному контакту усилителя 1. Терморезистор 5 включается в плечо моста через контакт переключателя 7. ВторОй входной контакт усилителя 1 подключается к контакту между резисторами 2 и 5. Питающая диагональ моста подключена через резисторы 8 и 9 к стабилизированному источнику питания. К контактам переключателя 7 подключены постоянные резисторы 10 и 11 и последовательно с ними включены переменные подстроечные резисторы 12 и 13. Последовательно соединенные резисторы 11 и 13 имеют сопротивление, равное. сопротивлению терморезистора 5 при температуре нулевого отсчета температуры по измерительному прибору, резисторы 10 и 12 имеют сопротивление, равное...

Номер патента: 1008005

Опубликовано: 30.03.1983

Авторы: Барковская, Браиловский, Кудинов, Степанов, Фрид

МПК: B29H 17/28

Метки: корда, обрезиненного, перекатки

...приводом выполнен в виде источнике постоянного напряжения и магнитного усилителя, силовыми обмотками подключенного к обмоткам якоря электродвигателя, обмоткой смещения - к источнику постоянного напряжения, а обмотками управления посредством электронного усилителя - к дат чику натяжения корде.На фиг, 1 изображено устройство, общий 45 вид сбоку;на фиг. 2 - вид по стрелке А фиг; 1; не фиг. 3 - схема блока управления приводом.Устройство содержит станину 1, на которой смонтированы опоры 2 для боби50 ны 3 с прокладкой 4, опоры 5 для приводной закатывеющей бобины 6, датчик 7 натяжения корде, раскатывеемого с каретки 8, и электродвигатель 9 постоянного тока, связанный через редуктор 10 и цепную передачу 11 с бобиной 6, Нв стойке 1 2 установлен...

Номер патента: 989083

Опубликовано: 15.01.1983

Авторы: Борщ-Компониец, Крайнев, Крутихин, Лебедев, Махмутов, Файбишенко, Фрид

МПК: E21D 11/00

Метки: большого, выработок, проходки, сечения

...свода без оставленияпереднего уступа под пятами свода.На фиг. 1 изображена схема соору-жения выработки большого поперечно 9.89083го сечениями на фиг. 2 - разрез А-А на Фиг. 1(первой стадии работ, проходка верхней части выработки и бетонировка свода); на Фиг, 3 - разрез Б-Б на Фиг. 1 (второй стадии работ, проходка нижней части выработки и 5 бетонировка стен), на фиг. 4 - узел 1 на фиг, 3 (поперечный разрез демпфирующего элемента).Способ сооружения выработок боль шого сечения осуществляется следую О щим образом.После выемки верхнего слоя 1 гор ной породы, высота и форма которого равны высоте и форме свода выработки, в местах сопряжения свода со 15 стенкой выработки монтируют на анкерах 2 демпфирующие элементы 3, бетонный свод 4...

Номер патента: 976068

Опубликовано: 23.11.1982

Авторы: Каленов, Карпухин, Файбишенко, Фрид, Шендрик

МПК: E21C 41/06

Метки: ископаемых, месторождений, полезных, разработки

...панельными выработками 3, пройденными в породах лежачего бока. Штреки 3 проводят парами со съезда 1. Один соединяют со съездом 1, параллельный ему сбивают с вентиляционным восстающим 2. Между собой штреки соединяют сбойками 4. Наличие спаренных выработок позволяет проветривать забой за счет общешахтной струи.Ширина целиком между парными выработками и между парами выработок зависит от угла падения рудного тела.Спаренные панельные выработки 3 45 соединяют с откаточным горизонтом восстающими 5. На две спаренные выработки приходится один пункт разгрузкив рудоспуск.Спаренные добычные панельные выра ботки 3 проходят в породах лежачего бока на расстоянии от контакта с рудным телом, при котором гребни б между укаэанными штреками при их...
