Френкель

Номер патента: 1148967

Опубликовано: 07.04.1985

Авторы: Миронов, Френкель, Эйдельман

МПК: E21B 29/00

Метки: канаторез, эйдельмана

...каналом для подачи напорногоагента, а режущие кромки ножей выполне.ны в виде двух параллельных поверхностей,соединенных дугой в форме полуокружнос.;ти радиусом не менее диаметра разрезаемого каната.50На чертеже изображен канатореэ, общийвид,Канаторез Эйдельмана состоит из цилиндра 1, внутри которого установлен поршень2, укрепленный на штоке 3, Цилиндр 1закрыт диском 4, в котором установленанаправляющая втулка 5 с уплотнениями 6и 7 и крышкой 8, в которой выполнены 967 3 расточка 9 и канал 10 для подачи напорного агента и расположен разрядный клапан11. В хвостовике штока 3, входящем в,крышку .8, выполнены расточка. 12 и канал13,Расточки 9 и 12 образуют полость, а ка.нал 13 соединяет ее с рабочей полостью 14, Вполости, образованной...

Номер патента: 1148070

Опубликовано: 30.03.1985

Авторы: Джус, Мальцев, Френкель

МПК: H02H 7/12

Метки: защиты, мостового, преобразователя

...вентилях шунтированных разрядниками, содержащее трансформаторы то" ка, вторичными обмотками связанные с входами блока идентификации аварийного режима, блок идентификации 40 аварийного режима выполнен в виде формирователей аварийных сигналов с двумя выходами по числу электронных управляемых вентилей и элемента ИЛИ с количеством входов, соответст вующим количеству формирователей, первичные обмотки трансформаторов тока предназначены для последователь ного включения с электронными управляемыми вентилями и шунтирующими 50 их разрядниками, вторичные обмотки подключены к входам соответствующих формирователей.; первый выход каждого из которых предназначен для подключе" ния к управляющему входу соответст вующего электронного вентиля, а...

Номер патента: 1141418

Опубликовано: 23.02.1985

Авторы: Пузов, Стебунова, Тимофеев, Френкель

МПК: G06F 13/14

Метки: вычислительных, двух, машин, сопряжения, электронных

...входы второго, входом блока, вторые входы первого элетретьего и четвертого элементов ИЛИ-НЕ, мента ИЛИ-НЕ, второго н третьего элеменвход формирователя импульса и группа тов И-НЕ, второго и третьего элементов входов дешифратора соединены с первым И образуют пятый вход блока.Изобретение относится к вычислительной технике и может найти применение в многомашинных вычислительныхкомплексах, региональных и локальныхсетях ЭВМ, системах автоматизациипроизводства и научных исследованийдля связи между собой вычислительныхмашин различного типа и функционального назначения,Известны устройства для сопряжения ЭВМ, содержащие дешифратор, коммутатор, блок формирования управляющих сигналов, блоки усиления, блокобмена, согласователь, блок выполнения...

Номер патента: 1141106

Опубликовано: 23.02.1985

Авторы: Зотов, Каблов, Карев, Огрель, Сафонов, Френкель, Шишкин, Ьно

МПК: C08K 3/32, C08L 23/16

Метки: каучука, основе, резиновая, смесь, этилен-пропиленового

...С 74,9; Н 6,0;Р 7,4.Адамантилсодержащие соединенияпирокатехинфосфористой кислоты способствуют повышению сопротивленияраздиру при сохранении остальныхвысоких показателей свойств резин.Для исследования предлагаемыхи.известньм резин готовят резиновыесмеси на основе СКЭП. Смеси готовятна лабораторных вальцах и вулканизуют в электропрессе. Адамантилсодержащие производные пирокатехинфосфористой кислоты вводят в концецикла смешения. Испытания проводятпо стандартным методикам.П р и м е р ы 5-7.Для исследованиясвойств предлагаемой и известнойрезиновых смесей готовят резиновуюсмесь следующего состава, мас.ч.фСКЭП 100Сера 0,3-0,8Пероксимон 6-9Оксид цинка 3-10Технический углерод 30-5041106 0 100 6 0,6 0 10 0 1 10 0 0 О,0,910 7 ф 5 7 5 5...

Номер патента: 1134578

Опубликовано: 15.01.1985

Автор: Френкель

МПК: C08K 5/095, C08L 9/00

Метки: изопренового, каучука, основе, резиновая, смесь

...свойствам, как когезионная прочность (прочность невулканизованных смесей) и клейкости по Беру.Цель изобретения - повьппение когезионной прочности резиновой смеси и ее клейкости.Поставленная цель достигается тем, что резиновая смесь на основе изопренового каучука, включающаяниэкомолекулярный бутадиеновый каучук с нитрозодифениламинными группа.ми, серу, дибензтиазолилдисульфид,дифенилгуанидин, стеариновую кислоту, оксид цинка, технический углерод,дополнительно содержит 2,3,5,6 тетрафторгомотерефталевую кислотупри следующем соотношении компонентов, мас.ч.:10 Изопреновый каучук 100Низкомолекулярный бутадиеновый каучук с низтрозодифениламинными группами (СКДН) 1-22,3,5,6-Тетрафторгомотерефталевая кислота 0,1-0,5Сера...

Номер патента: 1131728

Опубликовано: 30.12.1984

Авторы: Комаров, Костромин, Рафаловский, Френкель

МПК: B60L 15/20

Метки: средством, транспортным

...известного устройства/являются необходимость подготовкипрограммы позиций контролера, работа ющего совместно с исполнительным блоком, и низкая точность регулирования.Цель изобретения - повышение точ-.ности регулирования.Поставленная цель достигается тем,20что устройство, содержащее блок сравнения времени, к входам которого подключены выход блока программного времени и выход датчика, времени, блоксравнения скорости, входы которогоподключены к датчику скорости и блокупрограммной скорости, и пороговыйблок, вход которого соединен с блокомуправления скоростью, снабжено вычитающим блоком и блоком памяти, один 30вход которого соединен с выходом вычитающего блока, а выход - с одним,входом порогового блока, второй входкоторого...

Номер патента: 1130924

Опубликовано: 23.12.1984

Авторы: Близнюков, Ерохин, Френкель, Яловенко

МПК: H01R 39/00

Метки: валов, вращающихся, коаксиально, расположенных, токосъемное

...величин контактно"го сопротивления и ффпаразитныхЭДС, возникающих в зоне контакта.Кроме того, нецостатком известногоустройства является малая величина(0,3-0,5 мм) технологического зазора между гидроэатвором и внутренним валом. При испытаниях газотурбинных двигателей на режимеВзлет в условиях повышеннойвибрации испытываемых валов и ихрезонансаесть случаи касания гид- б 0розатвора с поверхностью вала.Стружка, образовавшаяся от тренияуказанных деталей, попадает в зону контакта щеток, что снижает на-.дежность работы токосъемного устройства. Увеличение этого зазоравлечет за собой попадание маслав горячую зону двигателя,а уменьшение - повышение вероятности возникновения касаний междувнутренним валом и гидрозатвором.И то, и другое...

Номер патента: 1129665

Опубликовано: 15.12.1984

Авторы: Гольдберг, Френкель

МПК: H01H 49/00

Метки: контактного, нажатия, реле, электромагнитных

...напряжения и с вторым входом блока времяимпульсного цифрового измерителя мгновенного значения тока.Кроме того, измерительный преобразователь давление - ток выполнен в виде ци 35 линдрической двухобмоточ ной катушки с коаксиально расположенным толкателем из немагнитного материала, на котором установлен постоянный магнит с полюсами, расположенными по оси толкателя. 40При этом двухобмоточная катушка измерительного преобразователя помещена в корпус, цилиндрическая часть которого выполнена из магнитомягкого материала, а фланцы - из немагнитного материала.На фиг. 1 показана блок-схема предлагаемого устройства; на фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для измерения контактного нажатия электромагнитных реле содержит...

Номер патента: 1126724

Опубликовано: 30.11.1984

Авторы: Архипов, Спирин, Френкель

МПК: F04D 29/08

Метки: всасывания, нагнетания, полостей, турбомашины, уплотнения

...причем первая проточка сообщена посредством каналов, выполненных в блоке и корпусе, соответственно с полостью всасывания и поплавковой камерой, а вторая - посредством дополнительных каналов, выполненных в блоке и корпусе, соответственно с одним из 15 20 25 30 35 40 45 50 торцевых уплотнений вала и источником давления, на контактирующей с корпусом поверхности блока со стороны полости нагнетания также выполнены уплотненные кольцевые проточки, расположенные концентрично оси вала, одна из которых сообщена с полостью всасывания и поплавковой камерой, а другая - с другим торцевым уплотнением вала и истоничком давления,На фиг, 1 изображено предлагаемое уст-ройство, продольный разрез; на фиг. 2 продольный разрез устройства в плоскости...

Номер патента: 1124011

Опубликовано: 15.11.1984

Автор: Френкель

МПК: C08K 5/36, C08L 11/00

Метки: каучука, основе, резиновая, смесь, хлоропренового

...магния и в качестве ускорителясоединения общей Формулы; 25ИНгх с 8,-СН-СН - "СН=Сгде х - 1 2Резиновые смеси по данному составу характеризуются достаточными скоростью вулканизации и устойчивостьюк подвулканизации, Однако сопротивление раздиру (показатель, определяющий работоспособность многих изделий)недостаточно высоко.Целью изобретения является повышение сопротивления раздиру резин при 11 2сохранении высокой скорости вулканизации и стойкости к подвулканизации резиновых смесей.Поставленная цель достигается тем, что резиновая смесь на основе хлоропренового каучука, включающая оксид цинка, оксид магния и ускоритель вулканизации, в качестве последнего содержит 4-метил-фенилтетразолтион при следующем соотношении компонентов,...

Номер патента: 1123918

Опубликовано: 15.11.1984

Авторы: Акбашев, Амелина, Борисов, Василенко, Головатый, Ершков, Заикин, Милосердова, Плюснин, Приходько, Ступичев, Френкель, Чурсин, Швец

МПК: B61F 15/12

Метки: буксовый, железнодорожного, средства, транспортного, узел

...посредством уплотнительного элемента с ава 40,рийными упорами,а сквозное отверстиекорпуса,в котором размещен нагрузочныйэлемент, в сечении вертикальной поперечной плоскостью имеет два участка, один из которых, нижний, имееттрапециевидную форму, а второй, верхний - прямоугольную форму,На фиг, 1 изображен предлагаемыйбуксовый узел, вид спереди, частичный разрез; на фиг. 2 - то же, вариант нагруэочного элемента без упругой прокладки; на фиг. 3 - буксовыйузел, вид сбоку, разрез.Буксовый узел состоит из корпуса1 буксы, в верхней части которого 55 выполнено сквозное отверстие 2, подшипников качения 3, посаженных на шейку оси 4 колесной пары, крышки 5,лабиринтного уплотнения 6, торцовогокрепления 7, нагрузочного...

Номер патента: 1122862

Опубликовано: 07.11.1984

Авторы: Лебедев, Френкель

МПК: F16L 55/18

Метки: ремонта, трубопровода

...снабжено съемной втулкой, установленной на корпусе между тампонами.Предлагаемое устройство обеспечивает разгрузку уплотняющего течь материала от воздействия перекачиваемой среды, поскольку в процессе затвердевания уплотняющего материала втулка соединяется с ним и фиксируется на месте.Втулку предпочтительнее выполнять в виде катушки, поскольку такая форма снижает сопротивление перекачке и обеспечивает лучшую защиту уплотняющего слоя от перекачиваемой среды.На фиг, 1 показано устройство в рабочем положении; на фиг. 2 - то же, разрез.Устройство состоит из жесткого корпуса 1, по концам которого установлены торообразные надувные тампоны 2, между которыми размещена съемная втулка 3, выполненная в виде катушки,Полости тампонов 2 посредством...

Номер патента: 1122807

Опубликовано: 07.11.1984

Авторы: Буримов, Кейбал, Потапов, Френкель

МПК: E21B 21/06

Метки: бурового, преимущественно, раствора, сепаратор

...с запорными узлами, которые установлены наверхнем колене двухколенного трубопровода, и тем, что двухколенный трубопровод гидрозатвора прикрепленк выходному патрубку для жидкостипри помощи подвижных соединений.На фиг. 1 изображен сепараторс гидрозатвором, позволяющим ступенчато изменять высоту столба раствора в нем; на Фиг, 2 - гидрозатвор,который присоединен к выходному патрубку сепаратора при помощи поджнжиых соединений обеспечивающих возможность вращения двухколенного, трубопровода гидрозатвора вокруг осипатрубка,Сепаратор состоит из полого корпуса 1 цилиндрической Формы с наклонным днищем 2 который устанавливается на основании 3. Ввод газожидкостной смеси осуществляется через входной патрубок 4, установленный тангенциально к корпусу....

Номер патента: 422300

Опубликовано: 07.11.1984

Автор: Френкель

МПК: F16K 15/14

Метки: клапан, прямоточный, разборный

...упругиха ю щ и й с яменьшения высотыяжных колецт клапана и выромкой для фико смещения,ких местах по ок,422300 г.5 ВОПИ Завез 8904/ ),Известны прямоточные клапана .для поршневых компрессоров и насосов, собранные с помощью стяжных колец из плоских седел с выступами, обра,зующими при сборке бурт для устаноь, :ки клапана в цилиндре, и примыкающих к седлам упругих пластин. Эти клапаны имеют наружные цилиндрические поверхности для установки двух стяжных колец.В описываемом клапане одно из стяжных колец напрессовано непосредственно на бурт клапана и выполнено с острой кромкой для фиксирования кольца от осевого смещения по всей окружности кромки или в нескольких ее точках. Такое выполнение клапана позволяет уменьшить .его высоту, и...

Номер патента: 1121443

Опубликовано: 30.10.1984

Авторы: Альхимович, Зубарева, Рубис, Френкель

МПК: E21D 5/12

Метки: выработки, перекрытия, подъемом, скиповым, устья

...выработки 1 и состоит из двух ляд 2 и 3, шарнирно соединенных меж ду собой с помощью оси 4, закрепленной на опорной раме 5. К ляде 2 жестко прикреплена планка 6, ограничивающая поворот ляды 3 относительно ляды 2 предельным углом 180 На ляде 2установлены направляющие .7,.выполненные в виде продольных ребер, установленных друг от друга на расстоянии,равном ширине скипа, а на ляде 3упоры 8 для скипа 9, выполненного соткрывающейся боковой стенкой длязагрузки.Скип 9 соединен при помощи тягового каната 10 с лебедкой 11, закрепленной с помощью анкерных болтов 12в горизонтальной выработке 13. На ляде 3 и горизонтальной выработкеустановлены направляющие блоки 14и 15, обеспечивающие изменение направления тягового каната 10 при...

Номер патента: 1121425

Опубликовано: 30.10.1984

Авторы: Глазков, Ладыченко, Оноцкий, Перегудов, Семин, Фазылов, Филатов, Френкель, Якимов

МПК: E21C 37/00

Метки: горных, наносов, пород, рыхления, скальных, слоем

...штокснабжен кронштейнами, на которых закрепленылапы с шарошками, и размещенной между лапами кольцевой пружиной, при этом в корпусевыполнены пазы для кронштейнов, а нижняячасть корпуса выполнена с конической поверхностью, контактирующей с наружными поверх.костями лап. Кроме того, для герметизации скважиныза счет расширения шарошечного долотапри отсутствии осевой нагрузки, предложеноустройство для рыхления скальных горныхпород под слоем наносов, включающее буровой став и шарошечное долото, содержащеекорпус, шарнирно закрепленные лапы, смонти.рованные на цапфах лап шарошки и установленный в корпусе подпружиненный шток, который снабжен кронштейнами, на которыхзакреплены лапы с шарошками и размещенноймежду лапами кольцевой пружиной, при...

Номер патента: 1120069

Опубликовано: 23.10.1984

Авторы: Бакунин, Гилета, Григоращенко, Козлов, Костылев, Рейфисов, Ткач, Френкель

МПК: E02F 5/18

Метки: бестраншейной, грунтозаборное, коммуникаций, подземных, прокладки

...также грунтозаборное устройство для бестраншейной прокладки подземных коммуникаций, содержащее трубчатой Формы емкость и соединенный с ней ударный механизм для погружения ее в грунт 23В известном устройстве извлечение емкости с грунтом осуществляется с помощью лебедки, при этом объем извлекаемого грунта также определяется объемом используемой емкости.Цель изобретения - повышение производительности и улучшение условий труда при бестраншейной прокладке40 подземных коммуникаций.Поставленная цель достигается тем, что после заполнения грунтозаборного устройства продолжают его движение по трубе, пропуская грунт через него,45 а затем грунтозаборное устройство извлекают в обратном направлении, транспортируя из трубы столб грунта,...

Номер патента: 1119836

Опубликовано: 23.10.1984

Авторы: Дворкин, Френкель

МПК: B25J 5/04

Метки: автоматический, манипулятор

...конец электрокабеля 21, подходящего электроэнергию к электроприводу 12 горизонтальных перемещений и осуществляющего связь блока 22 управления циклом манипулятора, расположенного в электрошкафу 23, с, аппа ратами контроля и управления циклом, усктановленными на каретке 2 горизонтальных перемещений.Электрокабель 21 соедИнен с электрошкафом 23, установленным на портале 1, через полиспастную систему, неподвижные блоки 24 которой крепятся на верхней траверсе 25 портала 1, а подвижные блоки 26 при помощи грузов 27 осуществляют натяжение ветвей электрокабеля 21 в вертикальном направлении, Автоматический мам нипулятор снабжен также замком 28, который удерживает привод 7 вертикальных перемещений в транспортном положении (при отсутствии...

Номер патента: 1119095

Опубликовано: 15.10.1984

Авторы: Брезинский, Намитоков, Френкель, Хмельницкий

МПК: H01H 85/08

Метки: варианты, вставка, ее, плавкая, предохранителя

...токах выше допустимых расплавляются узкие перешейки плавких элементов 2 и возникает электрическая дуга. В канале дуги развивается значительное давление. Под действием этого давления слой зернистого наполнителя 3 между поверхностями плавкого элемента 2 и корпусом 1 сжимается. Поскольку, однако, толщина этих слоев небольшая, то и сжима О ются они незначительно. Вследствие этого давление в канале дуги остается достаточно большим, что обеспечивает требуемое дугогашение и,соответственно, нормальное размыкание цепи. Кроме 15 того, улучшению дугогашения способствует увеличение давления газов в корпусе предохранителя.Рекомендуемое расстояние между плавким элементом и внутренней по О верхностью корпуса вставки (10-40 тощин...

Номер патента: 1118746

Опубликовано: 15.10.1984

Авторы: Бакунин, Гилета, Григоращенко, Козлов, Костылев, Рейфисов, Ткач, Френкель

МПК: E02F 5/18

Метки: грунта, забора, самоходное

...грунтоприемную емкость и закрепленный на ее внутренней стороне ударный механизм, который служит для внедрения емкости в грунт и извлечения ее вместес грунтом 2,Погружение в грунт и извлечение из него известного устройства достигается с помощью одного и того же ударного механизма. Однако разгрузка цилиндрической емкости от грунта связана с определеннымитрудностями.Цель изобретения - ускорение процессаразгрузки емкости.Цель достигается тем, что в известномсамоходном устройстве для забора грунта емкость выполнена из двух разъемныхв продольной плоскости полуцилиндров, сопрягаемые стенки которых представляют собой входящие друг в друга выступы и впадины, при этом один из полуцилиндров снабжен упругим приспособлением, удерживающим полуцилиндры...

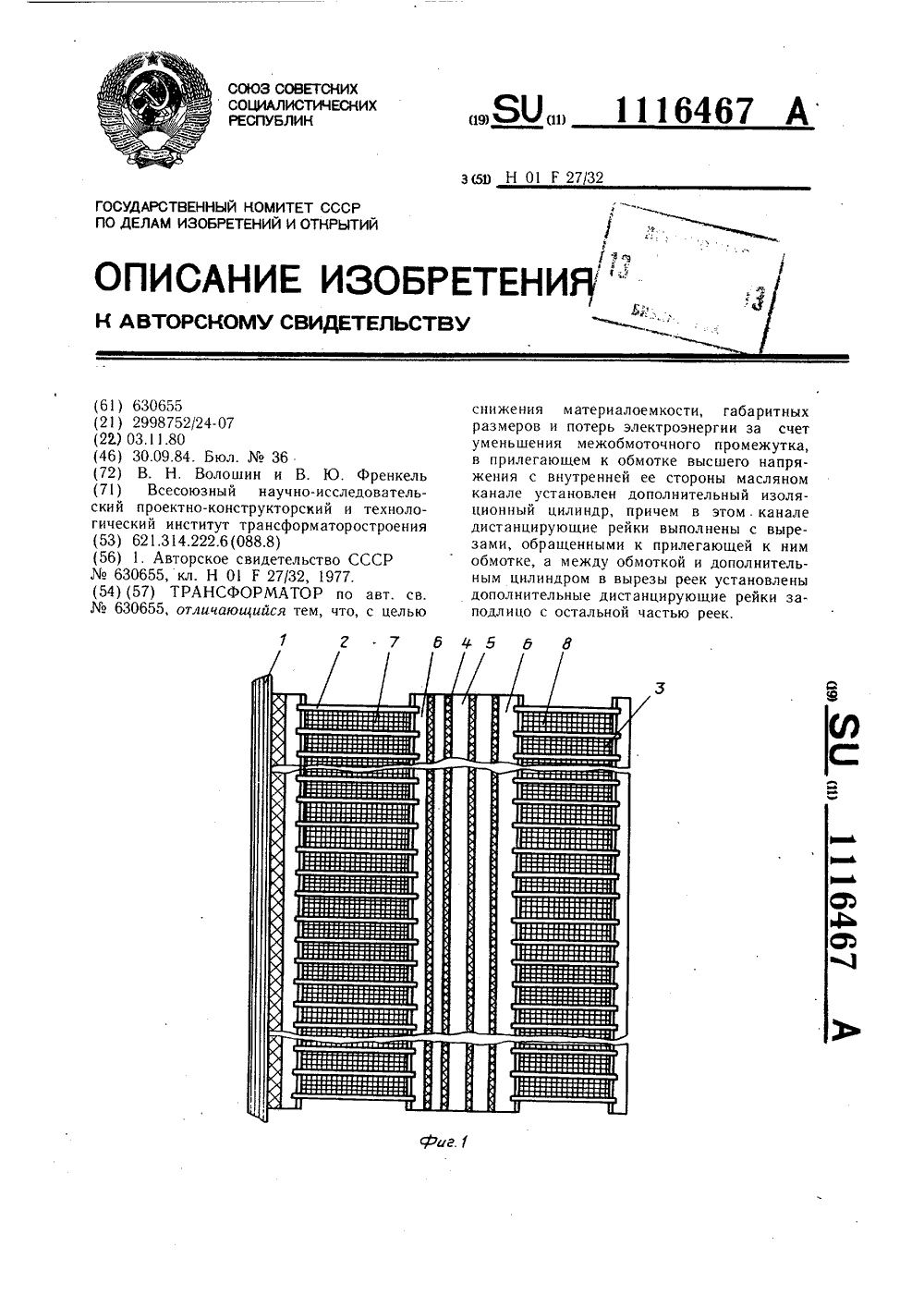

Номер патента: 1116467

Опубликовано: 30.09.1984

Авторы: Волошин, Френкель

МПК: H01F 27/32

Метки: трансформатор

...высшего напряжения, в которых установлен дополнительный изоляционный цилиндр, в прилегающем к обмотке высшего напряжения м асл яном канале установлен еще оди н дополнительный цилиндр, причем вырез в рейках обращен к прилегающей к ним обмотке, а между обмоткой и дополнительным цилиндром в вырезы реек установлены дополнительные дистанцирующие рейки заподлицо с остальной частью основных реек. 5 10 15 20 25 30 35 40 45 50 55 На фиг. 1 и 2 схематически изображен предлагаемый трансформатор, разрез; на фиг. 3 и фиг, 4 - сечения А - А и Б - Б на фиг. 2 соответственно.Трансформатор содержит бак (не показан), магнитопровод 1, обмотку 2 низшего напряжения, обмотку 3 высшего напряжения с выводами 4 в середине и маслобарьерную главную изоляцию...

Номер патента: 1116222

Опубликовано: 30.09.1984

Авторы: Евланников, Френкель

МПК: F04D 29/14

Метки: вала, турбомашины, уплотнения

...установленныйна валу неподвижный элемент и подпружиненный относительно него подвижный элемент, расположенную на валувтулку, образующую с подвижным элементом и корпусом полость для подводауплотняющей среды, и размещенные навтулке и подвижном элементе лабиринтно-вихревые уплотнения, снабженодополнительной втулкой, охватывающей 55подвижный элемент с образованиемуправляющей полости и имеющей отверстия, сообщающие полости между собой.,На чертеже представлена схемапредлагаемого устройства.1Устройство для уплотнения вала турбомашины содержит корпус 1, размещенное в нем торцовое стояночное уплотнение 2, включающее установленный на валу 3 неподвижный элемент 4 и подпружиненный пружинами 5 относительно него подвижный элемент 6, расположенную...

Номер патента: 1114803

Опубликовано: 23.09.1984

Авторы: Горцберг, Сафонов, Френкель

МПК: F01D 19/00

Метки: паротурбинная

...упрощение конструкции.Указанная цель достигается тем, что в паротурбинной установке, содержащей ЦВД и ЦСД, опирающиеся своими лапами совместно с корпусом подшипника на не. подвижную опору, и тягу, связанную с цилиндрами, тяга расположена между корпусом подшипника и неподвижной опорой в вертикальной осевой плоскости цилиндров и соединена с корпусом подшипника.На фиг. 1 представлена установка, общий вид с торца; на фиг. 2 - корпус под 5 10 5 20 35 40 45 50 55 шипника, продольный разрез; на фиг. 3 -вид А на фиг. 1. Паротурбинная установка содержит ЦВД и ЦСД 2, опирающиеся своими лапами 3 и 4 непосредственно или через плоские антифрикционные прокладки 5 на неподвижную опору 6. Ротор 7 установлен в упорном и опорных подшипниках 8 и 9, которые...

Номер патента: 1114506

Опубликовано: 23.09.1984

Авторы: Буткевич, Зиндер, Рык, Френкель, Хаги

МПК: B23G 1/18

Метки: автомат, гайконарезной

...выступом 14 на неподвижно установленное устройство контроля 15 при перегрузке по осевому усилию. Рабочее положение патрона 10 с метчиком 4 относительно шпинделя 3 и винтовых роликов 6 стабилизируется пружинами 16, установленными на штангах 7 и воздействующими на патрононоситель 8 в направлении торпа шпинделя 3. Усилие пружин 16 выбрано в соответствии с усилием насаживания гайки на режущую часть метчика 4 и на порядок меньше усилия пружины в патроне известного. Над нижними роликами 6 смонтирован лоток-накопитель 17 механизма загрузки для выдачи в ннх заготовок гаек 18. Гайконареэной автомат работаетследующим образом.4506 4 3 111Заготовки гаек 18 иэ выходного отверстия лотка-накопителя 17, где они находятся в ориентированном положении ось...

Номер патента: 1112379

Опубликовано: 07.09.1984

Авторы: Камаев, Коломийцев, Френкель, Чертков

МПК: G06J 1/00

Метки: вычислительный, решения, теплопроводности, узел, уравнений

...блок задания коэффициентов теплопроводности, выполненный в виде первого, второго и третьего регистров, кодовые выходы которых подключены соответственно к цифровым входам первого, второго и третьего цифроаналоговых преобразователей, выходы ко" торых соединены соответственно с пер" вым, вторым и третьим входами интегросумматора, источник опорного напряжения, выход которого подключен к аналоговому входу второго цифроаналогового преобразователя, введены три инвертора, первый и второй сумматоры, первые входы которых являются соответственно первым и вторым входами задания температуры устройства, выходы первого и второго сумматоров подключены соответственно к аналоговым входам первого и третьего цифроаналоговых преобразователей, выходы которых...

Номер патента: 1103202

Опубликовано: 15.07.1984

Авторы: Гольдберг, Френкель

МПК: G05B 23/02

Метки: группы, зазора, контактного, контактной, переключающей

...замыкающего контакта фиксируют величину приложенного усилия, скачком уменьшают величину приложенного усилия до нуля, измеряют интервал времени отмомента размыкания замыкающего контакта до момента замыкания размыкающего25 контакта (1 ле) и определяют контактныйзазор по формулеД Р 1"пм (1 с, (, )югде б - искомый зазор контактов;30 Р, -усилие, при котором происходит замыкание замыкающего контакта;тпе - время от момента размыкания замыкающего контакта до моментазамыкания размыкающего контакта;35в - су ммарная масса подвижной контактной пружины и толкателя, передающего воздействующее усилие наподвижную контактную пружину;С -расчетная жесткость подвижной контактной пружины.40 Процесс перемещения подвижной контактной пружины при...

Номер патента: 1101491

Опубликовано: 07.07.1984

Авторы: Большаков, Корноухов, Краснов, Платонов, Френкель, Шебякин, Щербина

МПК: E01D 19/00, E04C 3/08

Метки: коробчатых, моста, узел, фермы, элементов

...компенсаторы ослаблений при совмещении с крышками люков обеспечивают не только компенсацию ослаблений, но и герметизацию в люках при одновременном удобстве монтажных работ. Полость между диафрагмами смежных элементов поясов в узле могла быть неприятным очагом коррозии, но она заполняется герметиком.Предложенное устройство узла ко" робчатых элементов фермы моста позволяет снизить эксплуатационные затраты и повысить долговечность конструкции за счет исключения при.теку"щем содержании покраски внутренних поверхностей герметизированных коробчатых элементов, а также понизить на 5 Х расход стали за счет компенсации ослабления элементов люками. Изобретение относится к строительству мостов, а именно к стальным пролетным строениям в виде ферм...

Номер патента: 1094040

Опубликовано: 23.05.1984

Авторы: Личман, Френкель, Щередин

МПК: G06K 15/14

Метки: вывода, информации

...28 формируетпервый импульс.По занему фронту сигнала "Идентификатор данных" запускается одновибратор 29, который формирует второйимпульс. На выходе элемента 30 получаем два импульса, которые поступаютна счетный вход триггера 16, и онпереключает свое состояние так, какпоказано на временной диаграммена фиг. 4,Устройство для вывода информацииработает в одном из двух графическихрежимов, которые отличаются между собой представлением исходной информациии методом ее обработки. В каждом изрежимов работа устройства делится1 О на два этапа, На первом этапе информация, получаемая из ЭВМ, загружается в память, а на втором происходит экспонирование содержимого памяти 11 на носитель. При работе в первом5 графическом режиме (ГР 1) слово...

Номер патента: 1093588

Опубликовано: 23.05.1984

Авторы: Аврутин, Анюкевич, Борисов, Дубовицкий, Закорко, Каблуков, Наздарский, Оглобля, Савчук, Френкель, Чурсин, Шебанов, Школьник

МПК: B61F 5/26

Метки: буксовых, крепления, подшипников

...сопряжен:.:.,с гс.ве;зкности упомянутых болта и кол".1,:.,;,зюг сферическую ФоРму.На ф:.г.1 схематично показан буксозый узел общий вид на фиг.2 зид с торца па шейку Оси, на фиг.3 зид с торца на устройство крепления.устройство для крепления буксовых подшипников переднего 1 и заднего 2, на шейке 3 Осн 4 колесной пары состоит иэ прижимного болта 5, вверну- того в центральное реэьбовое отверстие шейки Оси, промежуточного кольца б с дв.,мя торцовыми выступами 7, которые входят в радиальные пазы 8 на торце шейки Оси с зазором 0,2- 04 мм и П-Образного фиксатОра 9, который в средней части закреплен болтами 10 на торце головки болта 5, а 0 концами установлен в отверстия на торцовой поверхности кольца б. Промежуточное кольцо б своей плоской...

Номер патента: 1092053

Опубликовано: 15.05.1984

Авторы: Алейник, Алимов, Валетов, Гребенюк, Есаулов, Калашникова, Клименко, Козловский, Мямлин, Парсенюк, Староселецкий, Узлов, Френкель, Школьник

МПК: B60B 3/02

Метки: варианты, его, железнодорожное, колесной, колесо, пары, цельнокатанное

...цем обод, ступицу, сопряженные с расположенным между ними диском с криволинейными образующими, выполненными из нескольких частей, часть криволинейных образующих, сопрягающаяся с ободом, описана радиусной кривой с радиусом К =(0,04 - 0,06)2 и продолжена вертикальным прямолинейным участком длиной Ь (0,002-0,005)2 , с которым сопряжена обращенная во внутреннюю сторону, колеса радиусная кривая с радиусом= Р(0,1-0,15) сопряженная с радиусной кривой с радиусом й = (0,15-0,2)Э , обращенной во внешнюю сторону и продолжена прямолинейным участком длиной1, = (0,095- 0,105)Э под углом 65-75 к оси ступицы в точке, смещенной от ее середины относительно диска во внутреннюю сторону на вели-. чину 0 13 1,Н , 0 15 Ь, и сопряжена со ступицей...
