Фомичев

Номер патента: 284665

Опубликовано: 01.01.1970

Авторы: Агафонов, Вайсбурд, Граник, Пейсиков, Спивак, Тумаркин, Уманский, Урецкий, Фомичев

МПК: B28B 7/22

Метки: 284665

...которые посредством штырей 4укреплены в пазах б консольных выступов б,Стороны угловых элементов оперты на выступы 7 поддона-полки,При распалубке используются калиброванн н ные опорные стоики 8 распалубочного устроиства.Изготовление объемных блоков с использованием сердечника предложенной конструкции состоит в следующем, Перед началом формования на поддоне-полке 2 сердечника устанавливают угловые элементы 3. Для этого стороны угловых элементов заводят на выступы 7 поддона-полки, а штыри 4 - на пазы б консольных выступов б. Штыри 4, выполненные в виде цанг, обеспечивают сцепление угловых элементов с консольным выступом.Усилие сцепления выбирается достаточным для фиксации угловых элементов в процессе формования. При распалубке усилие...

Номер патента: 284403

Опубликовано: 01.01.1970

Авторы: Бел, Всесоюзный, Каменский, Конструкторский, Торговцев, Фомичев

МПК: G01M 17/02

Метки: покрышках, расслоений

...расположено таким образом, что оносоединяет внутреннюю,полость иглы с боковой15 поверхностью иглы, и прорезающий конец иглы выполнен скругленным.На фиг. 1 показано устройство; на фиг. 2- схема происхождения иглы через слои покрышки,20 Устройство выполнено в форме пистолета сподсоединенными к нему шлангами лля полачи сжатого воздуха или другой среды. Все детали устройства крепятся на корпусе 1, в котором размещен привод вращения иглы 2.25 Игла крепится с помощью следующих леталей: зажимной гайки 3, лержавки 4 с каналами для прокола сжатого воздуха в иглу,доджимной гайки 5 и неподвижного,корпусаб. 1-1 еподвижный корпус б соединен со шту 0 цером 7 воздухопроволом 8. В штуцере 7 установлен манометр 9. Перед манометром установлен...

Номер патента: 279452

Опубликовано: 01.01.1970

Авторы: Кичатов, Фомичев

МПК: E02D 17/06

Метки: колодцев, рытья, шахтных

...в ши вращаются в п что обеспечивает ур О щих на них реактившами транспортир ну б и под действие ется на лоток 14. П забой осуществляет 5 линдра 15, которыйства ц обеспечивает гана относительно р осится кшахтных кабочего ор енно при На че й ство. После заглубления 20 личину хода гидроцил лцпдра втянут), штанг пых звеньев, длина ко роцилиндра с помощь размыкаются; тросы 25 шей. Затем шток гидр перемещая верний ба пее положение. После ваются на одно звено наращивается ца одно ЗО этого углубление шахтсолодцев енпый с ом трорабан б, очий орраю 9 иделах ееорганупривода Устройство для рытья ш ахти ывключает рабочий орган 1, выпольковшами 2, соединепнымп посредствсов 8, нижний барабан 4, верхний баштанги б, натяжное устройство 7....

Номер патента: 276287

Опубликовано: 01.01.1970

Авторы: Егоров, Тарутин, Фомичев, Фридман

МПК: B23K 37/047

Метки: кольцевых, кромок, стыковки

...на стойки 25. На ролики 23 укладываются стыкуемые детали 2 б. С торца роликового стенда установлен упор 27, подвижной по высоте по стойке 28, Шаг отверстий 14 меньше или равен длине хода гидроцилиндра б. Привод всех гидроцилиндров осуществляется от наносной станции 29. От продольного смещения при работе гидроцилиндра б станина удерживается упором 30, входящим в зацепление с рейкой 31, закрепленной между рельсами 9.В исходном положении станина выводится из зоны между роликами 23 и находится,в крайнем правом положении. На ролики устанавливается секция детали 2 б в непосредственной близости от упора 27. Затем между секцией детали 2 б и упором 27 устанавливается днище. Упор 19 устанавливают на расстоянии от осей цилиндров 4 и 5,...

Номер патента: 275687

Опубликовано: 01.01.1970

Авторы: Лисафьин, Махтюк, Солдатов, Специальное, Фомичев

МПК: B21J 7/24

Метки: высокоскоростной, молот

...камерой В рамы 2.С плунжером 10 входит в зацепление шток12 соударяющейся массы 3, например, прц помощи уплотнительной манжеты, когда полость1 соединена с атмосферой.О Сцепление осуществляется за счет разностиплощадей Д) Дз.Работает молот следующим образом.При нажатии на кнопку Удар (на чертеже не показана) в полость Г подается сжатый5 газ, который отрывает шток 12 от плунжера10. Сжатый газ рабочей камеры действует нашток соударяющейся массы 3. Последняяустремляется вниз,По мере движения массы 3 во сила толкает плуцжер 10 с рамоФедотовКорректор 3 Текред А. А. КавгышниковаИ. Гаврилова Подписноегкрытий при Тираж 480 гиитета по детац изобретепиСовете Министров СССР осква, К, Раушская иаб.,4/ ипография, пр Сапунова,временно нижняя...

Номер патента: 273411

Опубликовано: 01.01.1970

Авторы: Дорофеев, Каменецкий, Кириллов, Манухин, Ратновский, Семенов, Фомичев

МПК: A01G 3/08, B27G 1/00

Метки: стволов, сучьев

...что упор консольной балки выполнен с упругими элементами, взаимодействующими в процессе работы с промежуточной опорой.На фиг. 1 показано предлагаемое устройство, вид сверху; на фиг. 2 - один ножевой пояс.Устройство состоит из двух ножевых поясов 1 и 2, поворотных рычагов 8, противовесов 4, промежуточной опоры 5, шарниров б, консольной балки 7, упоров 8 и упругих элементов - пружин 9. Ножевые пояса несколько смещены относительно друг друга для плотного прилегания режущих органов при изменении диаметра дерева.Работает устройство следующим образом.При загрузке дерева в устройство перемещением гидроцилиндров консольных балок производят разведение ножевых поясов и открытие их под действием противовесов. Перемещением гидроцилиндров консольных...

Номер патента: 270937

Опубликовано: 01.01.1970

Авторы: Вдовенко, Дмитрачкова, Дортман, Зубенко, Касимов, Крамарский, Лившиц, Межерицкий, Расколиус, Фомичев, Чирцов, Юдин

МПК: C09K 11/71

Метки: активированных, группы, люминофоров, металлов, оловом, ортофосфатов

...повышается с 56 - 65 до 60 - 66,5%, а длительность процесса сокращается 30 с 10 - 11 до 6 - 8 час По предлагаемому способу предус ется также предварительное переме двуокиси олова и окиси цинка перед ф ванием основы. П р и м е р. При изготовлении люм компоненты шихты, состоящие из СаСОз и ХпО, тщательно перемешг шаровой мельнице. Двуокись олова шивают предварительно в мельнице с цинковой пылью для более однород ружения частиц ЬпО цинком, По,составы затем смешивают в шаровой це. Готовую шихту загружают в кв кюветы или тигли и направляют на п Прокалку ведут в печах проходного т температуре 120020 С в течение 6 При этом протекает следующая ре 2 СаНРО+СаСОз+ ХпО+ Ьт 10+У- (Салоп) з ( (РО 4) з т ЬПО+ НгО+В процессе прокалки за счет...

Номер патента: 268134

Опубликовано: 01.01.1970

Авторы: Борисов, Денисенко, Кирпичев, Костромин, Крупен, Фомичев

МПК: B21J 7/24

Метки: бесшаботный, высокоскоростной, молот

...с пустотелым штоком, смонтирован в верхней части рамы. Поршень разделяет полость верхней 20 части рамы на три камеры: надпоршневуюкольцевую А, подпоршневую кольцевую Б и штоковую полость В. Штоковая полость соединена посредством каналов 9 в днище поршня с подпоршневой кольцевой камерой Б.25 Фиксатор, приводимый в движение, например, пневмоцилиндром, установлен в средней части рамы, нижний выталкиватель - в нижней. Прп необходимости на верхней крышке поршня может быть установлен верхний вы талкиватель, Окно в средней части рамы об268134 Составитель Ицкович Редактор В. С, Левятов Техред Л. Я. Левин Корректор М. П. РомашоваЗаказ 200317 Тираж ЦНИ И Г 1 И Комитета по дела при Совете Мин Москва Ж, Раушипография, пр. Сапунов разует...

Номер патента: 267439

Опубликовано: 01.01.1970

Авторы: Абызов, Гинтер, Проектный, Уральский, Фомичев, Чернов

МПК: F27B 9/34

Метки: вагонеток, печей, туннельных, футеровки

...еток туннельных пенеупорных кирпичей отлссчасосссиссся тем, сежремонтного сроеупорные кирпичи оризонтальной плоспостели кирпича сооходящей через сеострый угол, напИзвестен способ футеровки вагонеток туй нельных печей путем укладывания огнеупорных кирпичей горизонтальными рядами.Предлагаемый способ позволяет увеличить межремонтный срок службы вагонеток.Это достигается тем, что огнеупорные кирпичи укладывают под углом к горизонтальной плоскости, при этом нормаль к постели кирпича составляет с вертикалью, проходящей через середину ширины вагонетки, острый угол, направленный вершиной вверх.Благодаря предлагаемому способу срок службы вагонеток значительно увеличивается, а температурные деформации футеровки сводятся на нет, что способствует...

Номер патента: 262609

Опубликовано: 01.01.1970

Авторы: Егоров, Журавлев, Кладовщиков, Корнет, Фомичев

МПК: B21D 53/78, B23P 15/02

Метки: 262609

...основания 5 и фиксироваться в нужном положении с помощьюо ходовых винтов 12, 13, сменных упорных пластин 14, 15 и клиньев 1 б, 17.Поворот рычагов б, 7 ограничивается упор.ными регулировочными винтами 18, 19, которые позволяют регулировать начальный за 5 зор между штампами 20, 21, необходимыйдля загрузки исходной заготовки. В расточкирычагов вставлены кривошипные валы 22, 23,в которых с помощью гаек 24, 25 установлены сменные профильные штампы 20, 21, выЗО полняющие прокатку профиля пера и формование проточной части полки заготовки лопатки. Вращение кривошипных валов осуществляется с помощью нижнего гидроцилиндра 26, к поршню 27 которого присоединены шатуны 28, 29 механизма поворота, и ограничивается упорными регулировочными...

Номер патента: 260655

Опубликовано: 01.01.1970

Авторы: Дуб, Иодковский, Клюев, Миронов, Орешин, Проскуровский, Самойленко, Топилин, Фомичев, Центральный

МПК: C22B 9/18

Метки: 5и5лмог1, из, ийа, переплgt, т"у, т5ч, уи-2, чр, электрошлакового

...периода ЭШП. ково го атора, ана и 0 иство для электрошлако тоящее из кристаллизато уемого электрода, экрана щения, отличающееся те ения отходов переплавл де огарков расходуемо выполнен в виде полого нного на верхнем фланце осно расходуемому элект Устр ва, оос расход переме уменьш ла в ви экран, крепле тора со вого переллара, поддона, и механизма , что, с целью яемого метало электрода, цилиндра, за- кристаллизароду. Известио устроиство для электрошла переплава, состоящее из кристаллиз поддона, расходуемого электрода, экр механизма, перемещения,Осогбенностью описьбваемого устройства является вьпполнение экрана в виде полого цилиндра, жестко закрепленного на верхнем фланце кристаллизатора соосно расходуемому электроду. Это позволяет...

Номер патента: 251509

Опубликовано: 01.01.1969

Авторы: Трунин, Фомичев

МПК: E21B 47/08, G01C 7/06

Метки: 251509

...прОтяжкг плени В камере фотодальномера. В корпусе 4 размешены фотодальномер, образованный пленочной фотокамерой 5 (сх. фиг. 2) и проекционным узлом б, и источсник 7 питания, например аккумуляторная батарея. Движение Гца механизм прогяжки пленки в фотокамере б передается от ленты 2 через фрикционный ролик 8, с осью которого через пару конических шестерен 9 и крановое колесо 10 связан редуктор 11 механизма протжк пленки, С редукгорох 11 соединен также счетчик 12 глубины опускания.Прц спуске устройство под действием силы тяжести располагается посередине между точками схода ленты 3. В момент начала спуска выключатель 13 подклочает проекционньш узел б дальнохера. Фрцкциоцный ролик 8 приводит в движецие механизм прогяжки пленки....

Номер патента: 251181

Опубликовано: 01.01.1969

Авторы: Егоров, Фомичев, Фридман

МПК: B66C 23/84

Метки: опорно-поворотное, подъемника

...7 опирается оголовок 8 поворотного корпуса 5.5 В отверстие цапфы б вставлена втулка 9, навнутренней поверхности которой нарезаны винтовые шлццы. Втулка снабжена на верхнем конце буртом 10 ц удерживается от поворота относительно цапфы с помощью шпо- О нок 11. Снизу втулка закрыта стаканом 12навинченным ца ее нижний резьбовой конец, К оголовку 8 поворотного корпуса 5 сверху с помощью болгов 13 крепится нижняя крышка 14. В крышку 14 и гильзу 15 вставлен 5 поршень 1 б со штоком 17. Шток имеет нанижнем конце винтовые гилицы 18, входящие в винтовые шлццы втулки 9, а ца верхнем конце - прямые шлццы 19, входящие в шлццевое отверстие всрхней крышки 20 гильзы. О251181 Ри г ставитель Н. Дмитриева актор Л. 480 Подписноделам...

Номер патента: 249364

Опубликовано: 01.01.1969

Авторы: Вдовенко, Касимов, Лившиц, Межерицкий, Фомичев, Чирцов, Юдин

МПК: C07C 51/00, C07C 59/185

Метки: кислоты, левулиновой

...известного тем, что целлюлозу предварительно растворяют на холоду в концентрированной минеральной кислоте, а затем реакционную смесь разбавляюг 15 водой. Это упрощает процесс, а также повышает выход продукта.В холодном растворе целлюлозы в кислотегидролиза не происходит, Раствор целлюлозы подают в реакционный аппарат, куда по от дельной коммуникации поступает вода в количестве, необходимом для получения оптимальной концентрации кислоты. За счет выделяющегося тепла гидратации кислоты и внешнего обогрева температура смеси резко повы шается, что обеспечивает начало гидролиза,который также происходит с выделением тепла. Благодаря интенсивному саморазогреванию реакционной массы реакция протекает в гомогенных условиях во всем объеме аппараЗ 0...

Номер патента: 245882

Опубликовано: 01.01.1969

Авторы: Пинский, Филатов, Фомичев, Фролов

МПК: H02K 3/52

Метки: полюс, ротора, синхронной, электрической, явнополюсной

...немагнитных прокладок может служить, например, нем агнитная сталь. ения ссея- про 1 редмет изобретен Полюс рот электрическо из магнитног 25 прокладками сердечника и ния обмотки что, с целью нем агнитные 30 лены в продсер ыи пол ения 1, ла и н ертеже показан предлагаеводержит обмотку возбужд2 из магнитного материпрокладки 3. дечнинити Изобретение относится к области электромашиностроения, в частности к креплению обмотки возбуждения ротора явнополюсной синхронной м ашины.Во избежание выворачивания обмотки возбуждения, располагаемой на полюсах, под деиствием центробежных сил удлиняют полюсиые наконечники так, чтобы центр катушки находился под наконечником, либо применяют держателц обмотки возбуждения, которые крепятся к ободу ротора, или...

Номер патента: 245619

Опубликовано: 01.01.1969

Авторы: Богачев, Галаев, Кожем, Николаев, Проектный, Фомичев, Центральный, Экспериментального

МПК: B28B 7/20

Метки: крепления, поверхностям, рабочим

...например вкладышей, матриц, к рабочим поверхностям формовочного оборудования показано на фиг. 1 и 2.В корпус элемента 1 (фиг. 1), выполненного в виде емкости, открытой с одной стороны (по типу стакана), с эластичным уплотнением 2 по периметру элемента, по шлангу 3 через насадок 4 подается насыщенный пар с температурой 100 - 120 С, который вытесняет воздух из полости, образованной корпусом элемента и рабочей поверхностью формовочного оборудования 5.Этот момент может контролироваться началом выхода пара из контрольного отверстия 5 и по контуру элемента. В корпус элемента (см. фиг, 2) резко прекращают подачу пара и сразу же плотно прижимают элемент к рабочей поверхности формовочного оборудования. При охлажде нии пара в объеме,...

Номер патента: 245336

Опубликовано: 01.01.1969

Авторы: Белоусов, Симонов, Фомичев

МПК: B27G 17/04, B27L 1/08

Метки: короснимателей, окорочном, прижима, роторноготипа, станке, усилия

...На шкиве установлен также направляющий ролик 11 для гибкой тяги 12, длина которой регулируется винтом 13. Величина максимальной де формации упругого элемента ограничивается 10 упорным винтом 14,Работает механизм следующим образом.При вращении ротора против часовой стрелки грузы б под действием центробежных снл отклоняются по стрелке А, поворачиваясь во круг оси 7, Ролики 5, отклоняясь вместе с грузами б, натягивают кольцевой упругий элемент 4, который воздействует на ролики 3 и тем самым прижимает коросниматели к бревну.Благодаря этому упругий элемент деформнр,- 20 ется только при воащении ротора, чем увеличивается срок его службы.Если кора остается на бревнах, увеличивают число оборотов ротора. Возрастает центробежная сила грузов б и,...

Номер патента: 238256

Опубликовано: 01.01.1969

Авторы: Левицкий, Папафилов, Фомичев

МПК: A01B 49/02

Метки: культиватору, орган, рабочий

...15 влево ножами 2 и средним пассив. ом 3. За барабаном под углом друг установлены два отражателя 4 и 5, ые распоркой б, которая может улируемой или сменной для измене раствора отражателей в зависимо- рины междурядий. Отражатели моснабжены надставками 7 для возобработки междурядий различной2 ени включающийкожухом,окушваиия очвы однобжен отразсрным батору, в щитным целью лоем п он сна за фре дрг. бработке междурядий предлагаемь органом почва в междурядии срез сверху.Рабочибан 1 свправо иным ножк другусоединеннбыть регния угласти от шгут бытьможн остиширины.При орабочим ется фрезерным оарабаном 1 и оторасывается на отражатели 4 и 5. Ударяясь сб отражатели, почва дополнительно разрыхляется отбрасывается по обе стороны бороздь к рядкам...

Номер патента: 257182

Опубликовано: 01.01.1969

Авторы: Блоштейн, Вайнруб, Гильштейн, Догановский, Научно, Сонис, Фомичев, Хол, Электрификации

МПК: A01B 61/02

Метки: каменистых, навесной, плуг, почв

...пропорциональной зависимости. Э, В. Блоштейн, В. И. . Г, Догановский, 3, Г. СониНаучно-исследовательск электрификации сельско Известны навесные плуги для обработки каменистых почв, включающие раму с шарнирно закрепленными на ней корпусами, а каждый плужный корпус соединен продольной толкающей тягой через распределительный механизм с коленчатым рычагом, который связан с навеской плуга.Однако в известных плугах не исключается возможность наклона плуга вперед во время перемещения рамы, плуга к трактору при срабатывании предохранительного механизма из-за наличия гибкого звена, соединяющего верхнюю тягу навески трактора с рамой, плуга.Предложенный плуг отличается от известных тем, что конструкция его навески позволяет удерживать плуг...

Номер патента: 220842

Опубликовано: 01.01.1968

Авторы: Белоусов, Головное, Фомичев

МПК: B65G 17/00, B65G 17/32

Метки: транспортер

...предложенном транспортере упоры траверсы выполнены в виде расположенных в плане под углом друг к другу пластин, имею щих скос в вершине угла, направленной в сторону подачи, что исключает возм ожность застопоривания упоров торцами длиниомерного груза.На фцг, 1 изображен предлагаемый тпортер в двух проекциях; ца фиг. 2 -всрса трдцспортсра; ца фиг. 3 - вцд поца фиг. 1.Транспортер вкгиочает тяговый орган 1 с укрепленными ца нем седловиднызти травер сами 2, имеющими осцовапие 3 и упоры 4. Упоры в плане имеют шсвронную форму с замкнутым углом, вершина которого обращена в направлении подачи. В вершине каждый упор 4 имеет скос Б, образующий клин в вср тикальцой плоскости транспортера. Тоапспортср работает следующим о ,4 липцомср 1 ь.й груз...

Номер патента: 218643

Опубликовано: 01.01.1968

Авторы: Государственный, Егоров, Журавлев, Кладовщиков, Фомичев

МПК: B21H 7/16

Метки: 218643

...соединены с коромыслом 19, которое связано со штоком 20 посредством оси 21. Траверса 8 с помощью оси 22 шарнирно соединена с основанием приспособления б, Упорные винты 23 и 24 служат для регулировки положения профильных секторов 1 и 2,0 Узел для зажима лопатки состоит из зажима 25 и пневмоцилиндра 26. Зажим 25 выполнен в виде двух неподвижных планок 27 и 2 д и подвижной планки 29, которая, поворачиваясь вокруг оси 30, зажимает лопатку. Поворот планки 29 осущесгвляется пневмоцилиндром 26 со штоком-клином 31. Зажимной узел с лопаткой перемещается в направляющих 32 при помощи гидроцилиндра 33 с поршнем 34 и штоком 35, связанным с зажимным узлом 0 осью 36,Гидропривод установки обеспечивает вращение профильных секторов 1 и 2 и перемещение...

Номер патента: 218514

Опубликовано: 01.01.1968

Авторы: Андреев, Бражников, Васильев, Гоникберг, Русси, Смол, Фомичев, Шаломеев

МПК: G01J 1/04

Метки: исследования, кинетики, реакций, химических

...а с другой стороны - фотоумнохкитель 16, сигнал с которого подается на осциллограф 16, В корпусе 17 стоп-блока расположен поршень 18, ход которого ограничивается упором с микрометрическим отсчетным механизмом 19. Пробка 20 запирает сливной канал стоп-блока, Электрический контакт в стоп-блоке (на чертеже не показан) обеспечивает запуск развертки осциллографа синхронно с остановкой потока,Пневмопушка блока подачи состоит из корпуса 21, пустотелого поршня 22, баллона с сжатым газом, запорного устройства 23.Дроссель 24 постоянно сообщает корпус с атмосферойй.Работа устройства осуществляется следующим образом,После удаления воздуха из каналов и установления,регистрирующей системы на нуль оптической плотности по одному из реагентов плунжеры...

Номер патента: 217382

Опубликовано: 01.01.1968

Авторы: Касимов, Лившиц, Межерицкий, Фомичев, Юдин

МПК: C01B 7/09, C25B 1/24

Метки: 217382

...пространства 5 - 30 С Данное изобретение относится к области электрохимических производств, в частности производству брома.Известен способ получения брома электролизом бромсодержащих электролитов.С целью получения высокого выхода по току и одновременного получения на катоде цинка, предложен способ, по которому в качестве электролита применяют раствор хлорбромистого цинка, а процесс электролиза ведут при анодной плотности тока 600 - 6000 а/м 2, катодной 1000 в 80 а/м 2, температуре анодного пространства 5 - 30 С и катодного 15 - 60 С. Раствор хлорбромистого цинка, образующегося в процессе циклизации дигалоидопроизводных, подвергают электролизу на платиновом аноде и титановом катоде. В результате электролиза происходит на аноде выделение...

Номер патента: 212272

Опубликовано: 01.01.1968

Авторы: Баркалов, Глухов, Гурарий, Кор, Лапшин, Научно, Подольский, Ремизов, Фомичев, Хоткевич, Шнееров

МПК: B41B 5/04

Метки: аппарат, литейный, наборной, строкоотливноймашины

...еще не замкнутой изложнице.Как только изложница замкнется, открывается кран 12, и поджатая пластмасса под давлением нагнетается в отливную форму. При этом пластмасса,проходит через литник 9. После окончания инжекции и выстоя в открытом положении кран 12 закрывается, на поршеньперестает подаваться давление, включается шнек 3. Изложница выстаивает в замкнутом положении до окончания затвердевания строки. Отливная форма при этом охлаждается непрерывно циркулирующей во.круг нее водой. Затем происходит отход всей иейной систем над, колесо формодержателя 14 начинает вращаться после отхода лп тойной системы.Предмет изобретения1, Литейный аппарат наборной строкоотливной машины, предназначенной для отливки 10 строк из пластмассы, имеющий...

Номер патента: 210565

Опубликовано: 01.01.1968

Авторы: Секистов, Фомичев

МПК: F16P 3/00

Метки: защитное, испытаниях, колеса, кусков, разрушающее, улавливания, числооборотов

...рама 1 служит в качествесилового корпуса. Приваренная в нижней ча- О сти рамы опорная плита 2 позволяет перемещать защитное устройство к месту испытаний и устанавливать его в плоскости вращения испытуемого колеса.Упругие элементы 9, посредством которых 5 словое,кольцо 8 крепится к раме, позволяютему свободно деформироваться, поглощая энергию ударов кусков разорвавшегося колеса.Сменные концентрические,противорикоше- О тирующие,кольца б и 7 удерживаются накольцевых кронштейчах и образуют с боковыми стенками защитного устройства камеры- ловушки, улавливающие и удерживающие куоки колеса при его разрушении. Кольца 5 имеют неодинаковую прочность (кольцо наименьшего диаметра имеет наименьшую прочность), что обеспечивает...

Номер патента: 209815

Опубликовано: 01.01.1968

Авторы: Секистов, Фомичев

МПК: G01M 13/00

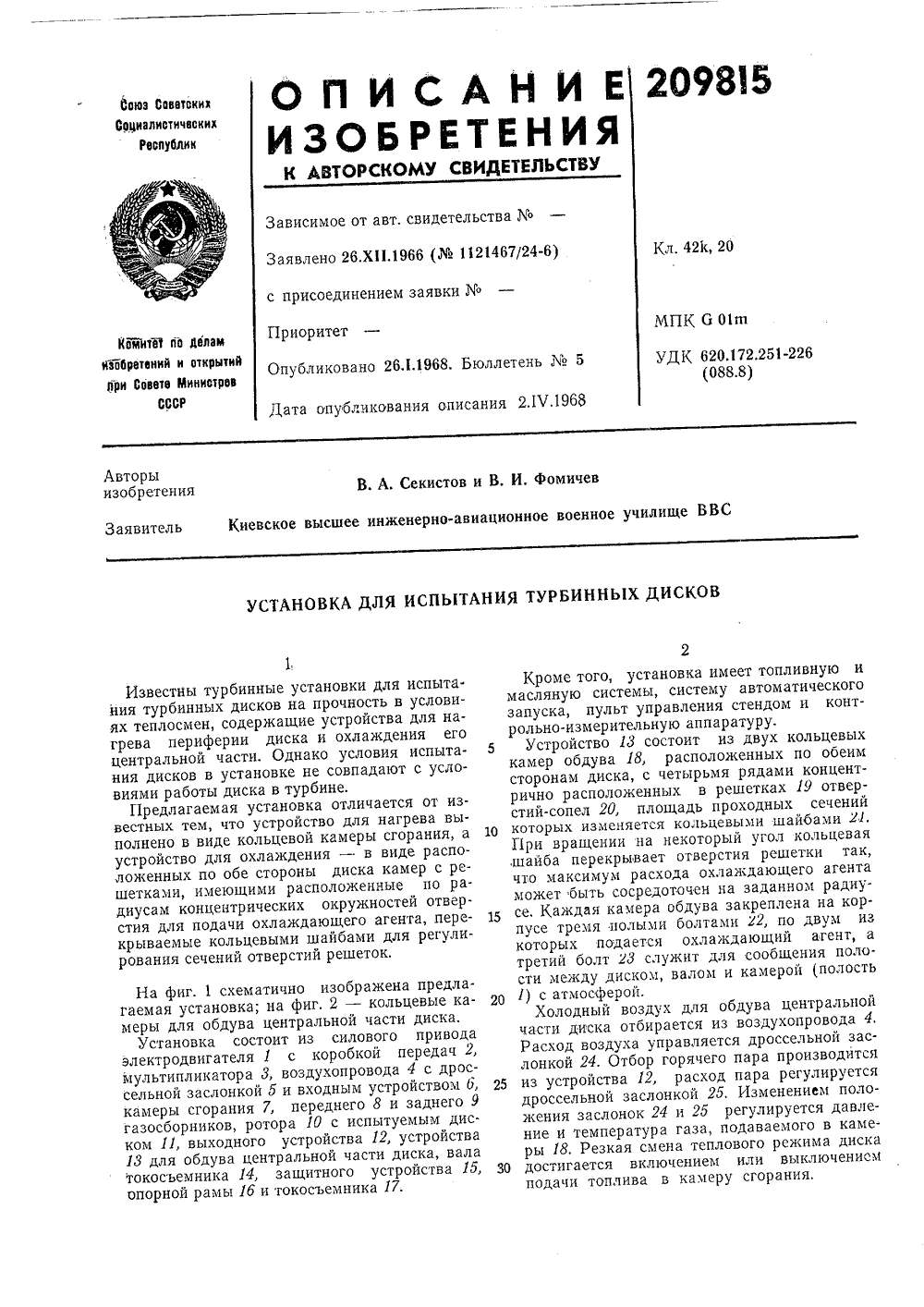

Метки: дисков, испытания, турбинных

...устройства 12, устройства 13 для обдува центральной части диска, вала токосъемника 14, защитного устройства 15, опорной рамы 1 б и токосъемника 17. Кроме того, установка имеет топливную имасляную системы, систему автоматического запуска, пульт управления стендом и контрольно-измерительную аппаратуру.5 Устройство 13 состоит из двух кольцевыхкамер обдува 18, расположенных по обеим сторонам диска, с четырьмя рядами концентрично расположенных в решетках 19 отверстий-сопел 20, площадь проходных сечений 10 которых изменяется кольцевыми шайбами 21.При вращении на некоторый угол кольцевая шайба перекрывает отверстия решетки так, что максимум расхода охлаждающего агента может быть сосредоточен на заданном радиу се, Каждая камера обдува...

Номер патента: 209779

Опубликовано: 01.01.1968

Авторы: Трунин, Фомичев

МПК: G01C 3/08

Метки: дальномером, расстояний, светопроекционным

...из.0 мерений светодальномером с двумя оптичес. 2) способы определения расст светопроекционных дально фиксируют изображение св отоматериале, измеряют на тветствующий определяемоь вычисляют величину расс й= (1) где в - база прибора,- фокусное расстоя. ние фотокамеры, (а,о)л - измеренный отрезок (см. фиг. 1). В случае использования проекционно-визуальных дальномеров применяют ту же схему определения расстояний, только изображение светового пятна не фиксируют, а отрезок х измеряют непосредственно в про. цессе наблюдения пятна. В этих случаях погрешность определения расстояния будет равна: В светодальномерах с двумя оптическими ветвями, где марка А (световое пятно) фиксируется двумя фотокамерами, исходное расстояние определяется по...

Номер патента: 207597

Опубликовано: 01.01.1968

Автор: Фомичев

МПК: F16D 25/04

Метки: 207597

...между которыми установлены пружины. 15Такое выполнение муфты обеспечивает ее работу в качестве автоматической муфты предельного момента. При работе муфты крутящий момент от силовой установки к рабочему органу 1 б передается внутренней полумуфтой 1 на наружную полумуфту 10 через кольцевую камеру 3 и пружины 12, которые заключены между радиальными выступами наружной и внутренней полумуфт.Кольцевая камера находится под давлением, обеспечивающим передачу расчетного крутящего момента при возможном минимальном значении коэффициента трения фрнкцнонных поверхностей муфты. При передаче крутящего момента пружины 12 деформируются на номинальную величину.При встрече рабочим органом непреодолимого препятствия передаваемый крутящий момснт за .чет...

Номер патента: 206560

Опубликовано: 01.01.1968

Авторы: Безручко, Касимов, Лившиц, Межерицкий, Сторожев, Фомичев, Юдин

МПК: C07C 1/28, C07C 13/04

Метки: циклопропана

Номер патента: 205692

Опубликовано: 01.01.1967

Авторы: Андрюшкин, Вахрамов, Воробьев, Касимов, Конев, Лившиц, Межерицкий, Пеклер, Смол, Табала, Фомичев, Хорошилин

МПК: F26B 15/22, F26B 23/08

Метки: сушилка, сыпучих

...выгрузкой,.Сушилка содержит корпус 1 с загрузочным шлюзовым затвором 2, через который материал подается на сетчатый транспортер 3. По обеим сторонам транспортера 3 установлены вертикально перфорированные электроды 4 и б, образующие с транспортером лоток для перемещаемого материала. И. Табала, В. И. Андрюшкин,П. Вахрамов, Р. Г, Касимов,н, А, М. Пеклер, Н, И. Воробь ирцов2Под действием высокочастотной энергии,подводимой к электродам, материал прогре.вается от центра к периферии и сушится, а сухой разгружается через шлюзовой затворб.5 Вертикальное расположение электродовпозволяет вести процесс сушки при непосредственном их контакте с материалом (без воздушных зазоров), что повышает скорость сушки, обеспечивает высокое качество продукта,...
