Фомичев

Номер патента: 1198279

Опубликовано: 15.12.1985

Автор: Фомичев

МПК: F16F 7/10, F16F 7/116

Метки: автоколебаний, гаситель, золотника

...Редактор Н.Горват КорректорИ.Эрдейи Тираж 897 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 7705/36 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам для уменьшения амплитуды авто- колебаний золотников в гидравлических системах и может быть использовано в различных областях техники, преимущественно в системах автоматического регулирования, обладающих высокими динамическими свойствами.Целью изобретения является гашение высокочастотных автоколебаний золотника гидравлических систем автоматического регулирования.На чертеже показан гаситель авто- колебаний золотишка, разрез.Гаситель автоколебаний золотника 1 состоит из...

Номер патента: 1193656

Опубликовано: 23.11.1985

Авторы: Калинин, Пресняков, Фомичев

МПК: G06F 3/02

Метки: ввода, информации

...второй вход и выход поступают навход двигателя 12 частоты, на выходе которого и соответственно напервом информационном входе переключателя 13 присутствуют импульсынизкой частоты скважности 2 (чередо Ванне 1 и О )При включении ключа 2 импульсы сгенератора 1 через его замкнутые кон, такты устанавливают триггер 3 в единичное состояние по его запускающе му входу, Сигналом логической "1" спрямого выхода триггера 3 по первому входу открывается первый элементИ 5, и импульсы через второй вход ивыход элемента И 5 начинают поступать на счетный вход счетчика 10.При нажатом ключе 2 на установоч"ный вход счетчика 10 также поступаютимпульсы с генератора 1 и счетчик 10продолжает оставаться в обнуленномсостоянии.При отпускании ключа через времявыбранное...

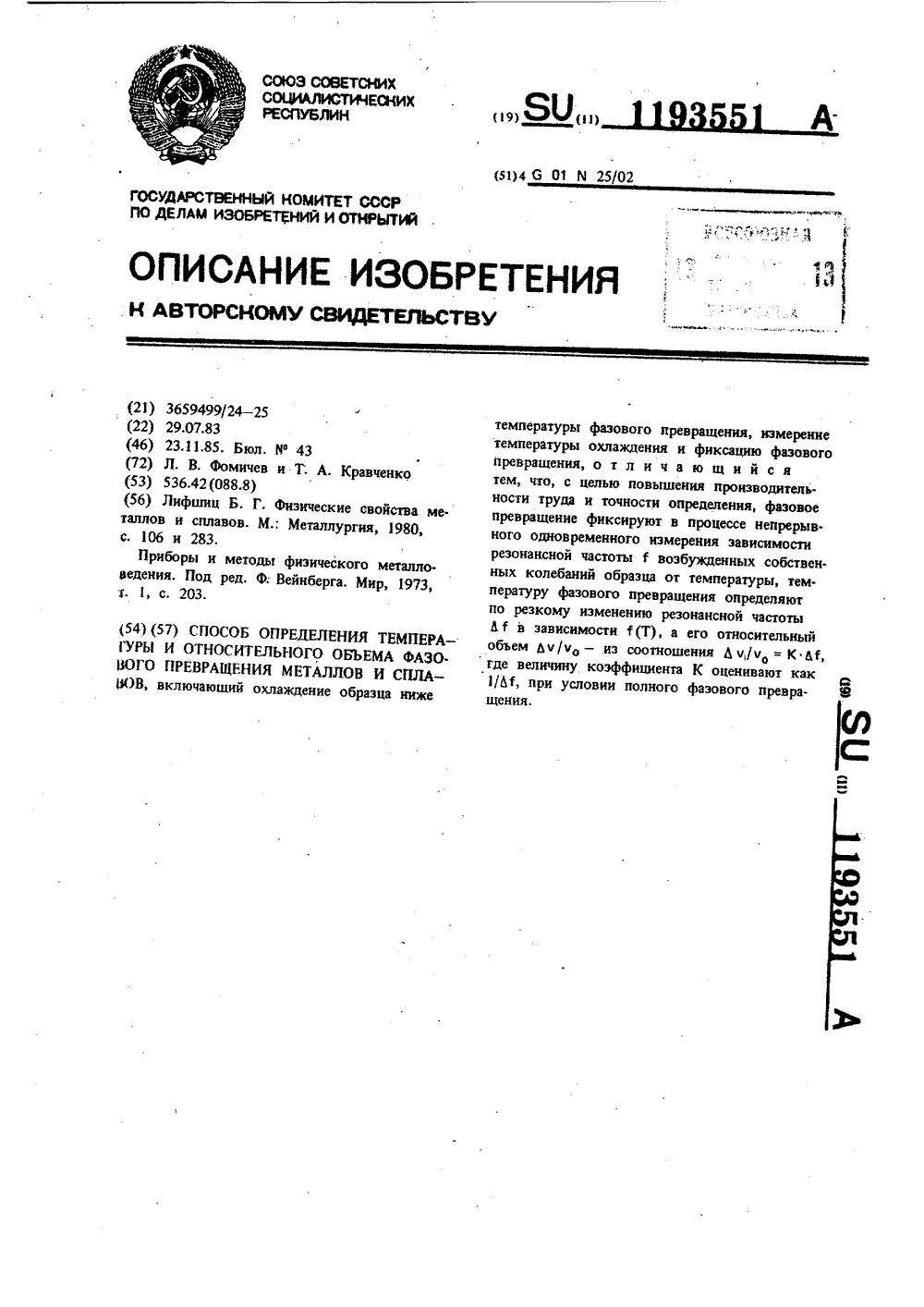

Номер патента: 1193551

Опубликовано: 23.11.1985

Авторы: Кравченко, Фомичев

МПК: G01N 25/02

Метки: металлов, объема, относительного, превращения, сплавов, температуры, фазового

...стойку в термокриостат и производятравномерное охлаждение образца до температуры фазового превращения, Изменяя выход.ную частоту генератора, подключенного к .возбуждающей измерительной катушке, воз.буждают соответствующие колебания в образце, измеряя их частоту электронно-счетнымчастотомером, соединенным с генератором.При совпадении частоты вынужденных колеба.ний с частотой собственных колебаний образцавследствие резонанса происходит усилениеамплитуды электрических колебаний в образце, сигнал которых снимается с помодцьюприемной катушки, усиливается приборомНМ 89 М и подается на экран осциллографадля визуального наблюдения момента резонанса, фиксируемого по максимуму амплитудысигнала, после чего систему переводят в режим...

Номер патента: 1191464

Опубликовано: 15.11.1985

Авторы: Желдакова, Максимова, Олехнович, Фомичев

МПК: C12Q 1/04

Метки: продукции, тест-объект, триптофана, штамм

...нитратов,Пигменты,Образует желто-зеленый водорастворимыйфлюоресцирующий пигмент на Кинг В агаре.Внутриклеточного пигмента не образует.Реакция на оксидазу и каталазу положи.тельная, Реакция Фогес-Проскауэра отрица.тельная. Индол не образует. Тест на анаэробную аргинин.дегидролазу положительный, Реакция на анаэробную денитрификацию отрицательная. Лецитинаэная активность отсутст.вует.Не гидролизует крахмал, желатин, Твин.80.В качестве источников углерода использует глюкозу, глицерин, сахарозу, галактозу, мальтозу, фруктозу, этанол, метанол, ти.розин, фенилаланин, орнитин, глицин, лейцин,глютаминовую кислоту, аспарагиновую кисло.ту. Не утилизирует арабинозу, маннозу, ксило-зу, лактозу, маннит, раффинозу, дульцит, сорбит, целлобиозу,...

Номер патента: 1188234

Опубликовано: 30.10.1985

Авторы: Мартынов, Фомичев, Шатило

МПК: E01D 19/00, E04B 1/38

Метки: железобетонного, конструкции, металлического, соединения, строительной, узел, элементов

...строительству и может быть использовано в сталежелезобетонных пролетных строенияхмостов, а также в конструкциях покрытий и перекрытий зданий и сооружений, 5в которых железобетонный настил вклю."чен в совместную работу с металличесФкийк несущими элементами,Цель иэобретуйия - снижение мате., йалоемкости и труДоемкости изготовления, повышение эксплуатационной на,дежности,,На фиг. 1 показан узел соединенияметаллического и железобетонногоэлементов, вид сбоку; на фиг. 2 -разрез А-А на фиг, 1; на фиг, 3 -разрез В-Б на фиг. 1,Узел соединения металлического 1и железобетонного (не показан) элементов объединенной строительнойконструкции включает жестко укрепленные на металлическом элементе 1 вер.тикальную упорную пластину 2, ребражесткости 3,...

Номер патента: 1185126

Опубликовано: 15.10.1985

Авторы: Батюк, Беловецкий, Будницкий, Ганский, Гачик, Жданов, Фомичев, Худков

МПК: G01L 1/12

Метки: механических, напряжений

...из ферромагнитных материалов и может быть использовано для измерения напряжений, возникающих от прило женных нагрузок или появившихся в процессе изготовления, например сварочных напряжений,Цель изобретения - обеспечение возможности определения касательной составляющей двухосного напряженного состояния.Способ осуществляется следующим образом.До проведения измерений четырех полюсный магнитоупругий преобразователь трансформаторного типа устанавливают на образец в виде пластины из контролируемого металла, ориентируют преобразователь вдол. образца,20 нагружают образец ступенчато в продольном направлении,и фиксируют при этом показания прибора. В резуль, тате получают тарировочную зависимость показаний прибора от величины напряжений при...

Номер патента: 1185048

Опубликовано: 15.10.1985

Авторы: Булгаков, Мягков, Петрова, Фомичев

МПК: G01B 11/00, G01B 5/00

Метки: профиля, сечений

...светового пучка размещена штриховая пластина 12 с набором профилей 13 контролируемогообъекта, выполненными в масштабе1:1. Штриховая пластина размещенав рамке 14, смонтированной на промежуточной гильзе 15, которая подивжна относительно пиноли в осевом направлении и соединена с нейхрамовым механизмом 16. Шаг храпового механизма равен расстояниюмежду смежными профилями, нанесенными на штриховой пластине. Для перемещения промежуточной гильзы относительно пиноли служит реечнаяпередача 17. Для регулировки положения рамки относительно гильзыслужит кольцевая оправка 18 с микровинтами 19, 20 и шарнир 21 с микровинтом 22. Масса вертикальноподвижных частей уравновешена противовесом 23. Поворотный стол снабжен фиксатором 24, позволяющимзакреплять...

Номер патента: 1183860

Опубликовано: 07.10.1985

Авторы: Батюк, Гринюк, Жданов, Фомичев

МПК: G01N 3/00

Метки: зоне, металла, образованию, оценки, сварной, стойкости, трещин, холодных

...концентрации напряжений в вершине трещины.На фиг.1 изображена пластина для О изготовления образца, на фиг,2 пластина, разрезанная в продольном направленииф на фиг.З - пластина, разрезанная в продольном и в поперечном направлениях и прокладки раз-: 15 личной толщины; на фиг.4 - схема наложения сварного шва.Способ осуществляют следующим образом.Пластину 1 (фиг.1) матриала раз О реэают по линиям разметки: в продоль. ном направлении по линии 2 и в поперечном направлении по линии 3. Сначала пластину разрезают в продольном направлении на две полосы 4 и 5 25 (фиг.2), а затем разрезают полосу 4 на несколько частей 6-12 (фиг.3) разрезами в поперечном направлении.У образовавшихся частей 6-8 кромки поперечных разрезов шлифуют, а у частей 9-12...

Номер патента: 1182323

Опубликовано: 30.09.1985

Авторы: Гордонный, Жданов, Мусияченко, Фомичев, Хрипливый

МПК: G01N 3/00

Метки: зоне, металла, образованию, оценки, сварной, стойкости, трещин, холодных

...холоди ин в сварной зоне судятИзобретение относится к исследованию прочностных свойств металлов, аименно к способам оценки стойкостиметалла к образованию холодных трещинв сварной зоне. 5Цель изобретения " повышение точности оценки путем обеспечения количественной оценки влияния длинытрещины.На Фиг. 1 изображена пластина для 10изготовления образца на Фиг. 2 -то же, разрезанная в продольном направлении на три части, на фиг. 3 -то же, разрезанная в продольноми в поперечном направлениях; на 5фиг. 4 - то же, с нанесенным сварнымшвом по кромкам продольного надреза,наклонного к боковой грани пластины,в процессе нанесения сварного швапо кромкам продольного надреза, 2 рперпендикулярного к боковой гранипластины.Способ осуществляют...

Номер патента: 1180166

Опубликовано: 23.09.1985

Автор: Фомичев

МПК: B23B 31/02

Метки: зажима

...1,На основании 1 закреплена центрирующая оправка 2, на которую устанавливают зажимаемую деталь 3. Восновании 1 подвижно в осевом направлении размещен корпус зажимногомеханизма 4, зафиксированный в окружном направлении фиксатором 5, закреп ленным в основании 1.В корпусе 4 подвижно в осевом направлении установлена тяга 6, снабженная буртом 7, взаимодействующимс корпусом 4, и конической поверх" 25ностью 8. В корпусе 4 на осях 9 шарнирно закреплены поворотные элементы 10, представляющие собой двуплечие рычаги, на наружных плечах11 которых выполнены конусы 12, взаи-З 0модействующие с конической поверхностью 8 тяги 6.Устройство снабжено ограничителем 13, который может быть выполнен,в частности, в виде бурта оправки2, а корпус 4 - с упорным...

Номер патента: 1180135

Опубликовано: 23.09.1985

Авторы: Кирпичев, Кузнецова, Левашов, Фомичев, Чукардин

МПК: B21J 7/28

Метки: высокоскоростного, молота, привод

...11,размещенным в крышке 5. Полости Ви 9 заполнены газом высокого давления. На станине 4 установленыподъемные цилиндры 12, штоки которых, упираясь в бабу 1, возвращаютее в исходное верхнее положение.ЭПривод также имеет гидронасос 13,приводимый электродвигателем 14,гидробак 15, управляющие золотники16 и 17, обратные клапана 18 и 19,редукционный 20 и предохранительный21 клапаны, манометры 22 и 23 и кла.пан 24 управления.Привод работает следующим образом. 55Сначала включается гидронасос13, который начинает подавать жидкость в систему под давлением,на которое настроен предохранительный клапан 21. Контроль давления жидкости в этом случае осуществляется ло манометру 22. Затем полости 9 и 1 рабочей камеры заполняются газом с давлением,...

Номер патента: 1177020

Опубликовано: 07.09.1985

Авторы: Минаков, Свеженцев, Фомичев, Чукардин

МПК: B21J 7/28

Метки: гидравлическая, кузнечной, питания

...необходимое давление в магистрали 10,связанный с точками смазки элементов 40привода молота (цапример, штока бабы5 молота). Позициями 14 и 15 обозначены манометры магистралей 9 и 10,а позицией 16 - электродвигательнасосной установки. 45Система питания молота обеспечива-ет поочередцую работу средств механизации и молота от одного гидроагрегата и стабильную смазку подвижных элементов привода молота, 50При подключении напорной магистрали 9 повышенного давления к цилиндрам привода средств механизации, амагистрали 10 пониженного давленияк точкам смазки молота включением 55электродвигателя 16 насосной установки гидроагрегата молота дополнительный насос 8 начинает нагнетать масло в магистраль 9, в которой с помощью предохранительного...

Номер патента: 1176396

Опубликовано: 30.08.1985

Авторы: Змеяускас, Фомичев

МПК: H01F 41/04

Метки: бескаркасных, катушек, намотки, оправок, спекания

...матриц элементов оправки, например, матрицы сердечника оправки; на 1 Офиг. 4 - 6 - реализация способа изготовления оправок на примере сердечника оправки,Способ осуществляется следующимобразом, 15Для изготовления матрицы сердечника оправки берут модель-оправкисердечник 1 (фиг. 1) и помещают взаливочную полость 2, которую собирают из плит 3, соединяемых между 20собой крепежными элементами, наносятразделительный слой 4 на сердечник1 и внутренние стенки плит 3, устанавливают на штифты 5 сердечника 1втулки 6 и заливают в полость 2 компаунд, образующий в дальнейшемматрицу сердечника 7. Аналогичным образом изготавливают и матрицу корпуса оправки.На фиг. 4 - 6 показан ход изготовления сердечника 8 оправки.Матрица сердечника 7 оправки...

Номер патента: 1174731

Опубликовано: 23.08.1985

Авторы: Голиков, Данякин, Фомичев

МПК: B23B 49/00, G01B 5/25

Метки: соосности

...для установки вшпинделе станка, и измерительный конус 3, выполненный в виде центра с 15буртиком.Измерительный конус связан схвостовиком .крестовиной 4 с двумянаправляющими 5 качения, расположенными на торцах крестовины и обеспечивающими перемещение конуса относительно корпуса в двух взаимноперпендикулярных направлениях. Дляуменьшенця трения при этом переме -шенин между буртиком конуса и торцом 2внутри корпуса установлен сепараторс шариками 6,Устройство снабжено двумя индикаторами 7, закрепленными на корпусе посредством цанг 8 и гек 9, при- .ЗОчем оси измерения индикаторов перпендикулярны друг другу и оси устройства. Ножки индикаторов взаимодейству- З 5 ют с цилиндрическим буртиком на конусе. Контргайка 10 служит предохранения...

Номер патента: 1174201

Опубликовано: 23.08.1985

Авторы: Аптекарь, Милых, Песков, Фомичев, Чугунов, Щербаков

МПК: B23K 3/02

Метки: паяльник, электрический

...условиях для перестройки стержня электрического паяльника на различные температурные режимы,Цель изобретения - упрощение термоперестройки паяльного стержня прииспользовании датчика температуры с Оодной точкой Кюри,На чертеже изображен электрический паяльник.В корпусе паяльника установленысменный рабочий стержень 1 и устройство, содержащее датчик 2 температуры из термомагнитного материала сопределенной точкой Кюри в виде дназаглушки, жестко укрепленной на торце втулки, корпуса 3 магнитного контактора, расположенного внутри электрического нагревателя 4, смонтированного в корпусе паяльника. Постоянный магнит 5 соединен через клеммыпрерывателя 6 и вилку 7 с электросетью. При разогреве стержня до заданной рабочей температуры датчик...

Номер патента: 1171704

Опубликовано: 07.08.1985

Авторы: Богомолов, Ермаков, Косов, Попов, Фомичев

МПК: G01N 22/04

Метки: влажности

...повышение точности измерения влажностигазов. 5На чертеже приведена структурнаяэлектрическая схема устройства дляизмерения влажности материалов.Устройство для измерения влажности материалов содержит генератор 1 10СВЧ-колебаний, измерительную камеру2, выполненную в вице герметизированного отрезка волновода 3, напротивоположных стенках которогоустановлены патрубки 4 для ввода и 15вывода исследуемого материала, герметизированный отрезок волновода 3разделен на входную и выходную части фильтрующей прокладкои 5 для сбора пыли и влаги, два датчика 6 и 7, 20выполненные в виде отрезков длинныхлиний резонансной длины, один иэкоторых размещен между фильтрующейпрокладкой 5 и стенкой герметизированного отрезка волновода 3 с патрубками 4, а другой -...

Номер патента: 1171578

Опубликовано: 07.08.1985

Авторы: Воскресенская, Евтушенков, Калугина, Коган, Криворучко, Попова, Фомичев

МПК: D01C 1/04

Метки: льняной, приготовления, соломы, тресты

...жидкость факультативно анаэробных бактерий рода Егогп 1 а СагаСочота готовятследующйм образом. На стерильной ми Онеральной .среде состава: К НР 01 10,5 г,КНРО 4,5 г, (ИН 1)РО+ 1 г, цитратМа 2 Н 0.0,5 г. в 1 л воды выращи"вают посевной материал в течение 16 чв колбах на качалке без продувания 15воздуха и нри температуре выращива- ,ния 28 - 30 С. Цалее минеральную среду в нужном количестве для обработкильносоломы засевают подготовленнымпосевным материалом в количестве 57 .20от объема среды и осуществляют получение культуральной жидкости в усло- .виях аналогично получению посевногоМатериала.Обработке подвергают льняную соло му В 1,25,П р.и м е р 2 (известный). Льняную солому в кипах плотностью115 кг/м замачивают в воде до влажности...

Номер патента: 1165243

Опубликовано: 07.07.1985

Авторы: Бурченко, Вайнруб, Гильштейн, Клейн, Панов, Сонис, Труфанов, Фомичев, Юзбашев

МПК: A01B 3/36, A01B 61/04

Метки: орудие, почвообрабатывающее

...достигается тем, что в почвообрабатывающем орудии, содержащем рабочий орган, установленный на стойке, которая посредством горизонтального и вертикального шарниров закреплена на раме орудия, и предохранитель, выполненный в виде гидроцилиндра, один конец которого шарнирно закреплен на стойке орудия, дру гой конец гидроцилиндра закреплен на раме орудия посредством шарнира, который смещен относительно вертикального шарнира крепления стойки в продольно-вертикальной плоскости.Причем шарниры крепления гидроцилиндра выполнены шаровыми.На фиг. 1 изображено предлагаемое орудие, вид сбоку; на фиг. 2 - то же в отклоненном положении, вид сверху. Почвообрабатывающее орудие содержит рабочий орган 1, стойка 2 которого связана с рамой 3 орудия...

Номер патента: 1163984

Опубликовано: 30.06.1985

Авторы: Батьков, Богоявленский, Кузнецов, Мертенс, Сергеев, Фомичев

МПК: B22F 3/18

Метки: металлических, порошков, прессования

...приводом 8 для созданияпротиводавления, выполненным например, в виде гидроцилиндра с дроссе- длем (обозначен индексом К ) и пневмоцилиндра 9, в котором создаетсядавлениеот пневмосети (не показана).Привод валков 4 осуществляется,например, через шестерни 10 и 11,находящиеся в зацеплении между собойи с рейками 12, закрепленными наползуне 6,Устройство работает следующим35образом.Прессуемый порошок загружают вполость контейнера 2, а затем надним устанавливают верхний пуансон 5.При ходе ползуна б (вниз по чертежу)пуансон 5 обеспечивает уплотнениепорошка. Прп этом открывается дроссель гидроцилиндра и под действиемсжатого воздуха в пневмоцилиндре 9 984 гна нижний пуансон 7 передается давление поддержки изделия (прогиводавление). Приводятся во...

Номер патента: 1161945

Опубликовано: 15.06.1985

Авторы: Меркуль, Пещенко, Фомичев

МПК: G06F 11/32

Метки: визуального, вычислительной, пульта, электронной

...2 битов, счетчик 3 байтов, счетчик 4 слов, регистр 5, мультиплексоры 6 и 7, элемент ИЛИ 8, элемент И 9 и элемент НЕ 10. 20Кроме того, на чертеже изображена структурная схема контролируемогопульта 11 ЭВМ, в состав которого входят коммутатор 12, группа индика. ционных регистров 13, группа информационных тумблерных регистров 14,группа шифраторов 15, мультиплексор 16 и управляющий тумблерныйрегистр 17,Устройства работает следующимобразом.Принцип контроля основан на том,что устройство записывает состояниеинформационных регистров 14 группыи состояние управляющего регистра 1735контролируемого пульта ЭВМ на егоиндикационные регистры 13 группыдля визуального контроля, причемсостояние информационных регистров 14 группы контролируемого пуль Ота...

Номер патента: 1160425

Опубликовано: 07.06.1985

Авторы: Соловьев, Фомичев

МПК: G06F 13/12

Метки: абонента, идентификации, работы, сигнала, формирования

...вторых элементов И иИЛИ, первые входы восьмого и девятого элементов И соединены соответственно с выходами второго и третьеготриггеров, вторые входы - с инверс-" ным выходом четвертого триггера, а выходы - соответственно с информационными входами пятого и шестого триггеров, синхровходы которьй подключены к выходу третьего элемента И а входы сброса - к входной шине "Сброс" устройства, третий вход девятого элемента И подключен к выходу шестого элемента И, второй вход которого соединен с входной шиной чуправление от канала" устройства, выходы пятого и шестого триггеров соединены соответственно с первыми . входами десятого и одиннадцатого элементов И, вторые входы которых подключены к выходу двенадцатого элемента И, а выходы -...

Номер патента: 1160185

Опубликовано: 07.06.1985

Авторы: Ермаков, Попов, Рыжаков, Фомичев, Харламов

МПК: F23N 1/00

Метки: котлоагрегата

...- повышение надежности и точности .регулирования котлоагрегата с вертикальной камерой сгорания кипящего слоя.На фиг. 1 приведена принципиальная схема системы автоматического регулирования, на фиг. 2 - схема датчика параметров кипящего слоя.Котлоагрегат содержит топку 1 с кипящим слоем, в стенке которой установлен датчик 2 параметров кипящего слоя, выход которого подключен через интегратор 3 на первый вход схемы И 4, второй вход которой подключен к генератору 5 фиксированной длительности импульсов, сумматор 6, схему 7 сравнения, источник 8 опорного сигнала, блок 9 управления и приводы регуляторов 10 и 11 расходов воздуха и угля.Датчик 2 параметров кипящего слоя состоит из Ганновского генератора 12, источника 13 питания, циркулятора 14,...

Номер патента: 1158169

Опубликовано: 30.05.1985

Авторы: Желобцов, Фомичев

МПК: A61B 17/00, A61B 17/11

Метки: анастомоза, кишки, толстой, формирования

...их с трех сторон к линии анастомоза, Затем накладывают третий ряд серозно-мышечных швов,При осуществлении способа используют лоскуты шириной 1,5 - 2,0 см. как наиболее оптимальные. Если ширина лоскутов менее 1,5 см, то положительный эффект полностью не достигается вследствие недостаточного развития функциональной способности сосудисто-нервных компонентов самих лоскутов. При ширине более 2,0 см создаются благоприятные условия для развития спаечной болезни и сужения просвета кишки в зоне анастомоза,Оптимальная длина лоскутов 4,5 - 5,0 см, их подшивают на расстоянии не более 1,2 см друг от друга.Способ испытан в условиях, неблагоприятных для заживления анастомоза.В эксперименте искусственно создавали модель несостоятельности анастомоза...

Номер патента: 1156978

Опубликовано: 23.05.1985

Авторы: Мельчин, Фомичев

МПК: B65G 17/20

Метки: конвейер, несуще-грузоведущий, подвесной

...5 и передние 6 и задние 7 собачки. Под конвейером установлена напольная тележка 8 для груза с поворотной штангой 9, каждый сцепной механизм 4 снабжен запором, выполненным в виде поворотных рукояток 10, связанных посред 5 10 15 20 25 30 35 40 45 50 55 ством тяг 11 с задними собачками 7, а направляющие 5 имеют гнездо 12, выполненное из пересекающихся под прямым углом плоскостей 13 и 14. Гнездо 12 размещено под запором с возможностью взаимодействия с поворотной штангой 9 напольной тележки 8.Направляющие 5 образуют сквозной паз, начинающийся раструбом 15. Передние собачки установлены на оси 16. Запор содержит две рукоятки 10 с пружинами 17 и тягами 18, два рычага 19, установленные вместе с рукоятками 10 на валу 20, и упоры 21 -...

Номер патента: 1154260

Опубликовано: 07.05.1985

Авторы: Журин, Межерицкий, Пастухова, Фомичев, Шаров, Юдин

МПК: C07C 17/16, C07C 19/02

Метки: октадецилбромида

...согласно способу получения октадецилбромида путем взаимодействия ОДС с бромом и серой при 80- 120 С процесс осуществляют при неюпрерывном отводе образующейся серной кислоты со скоростью 4-18,2 г/ч на 1 г серы при избытке брома цо отноше" нию к ОДС 20-40 мас.7.Отвод образующейся серной кислоты в ходе процесса ранее в реакциях синтеза бромпроизводных не использовался.П р и м е р 1, В реактор загружают 70 г октадецилового спирта и 3 мл воды, нагревают до 80 С и во расплав при перемешивании приливают под слой реакционной массы предварительно приготовленный раствор 1,65 г серы в 24,84 г брома (избыток брома 20 Х). Через 4 ч начикается расслаивание образующейсясерной кислоты и реакционной массыв нижней части реактора. В этовремя начинают...

Номер патента: 1151799

Опубликовано: 23.04.1985

Авторы: Авдеев, Бородин, Гришин, Денисенко, Ленский, Николаев, Новоселов, Полуэктов, Ровный, Фомичев

МПК: F26B 17/16

Метки: сушки, сыпучих

...8,Поверхность пароконденсатора б отделена от объема сушильной шахтыперфорированными стенками 9, атеплогенератор 5 снабжен перфорированным цилиндрическим кожухом 10.,В зоне В охлаждения высушенного материала размещен теплообменник 11,который соединен с помощью теплотрубопровода, проходящего череззону Б, с входом теплообменника 2,выход которого через насос 4 связантрубопроводом, размещенным вне сушильного объема шахты, с входом теплообменника 11 с образованием замкну"того циркуляционного. контура дляиспользования тепла высушенного материала иэ зоны В его охлажденияв зоне А предварительного нагреваисходного материала. Выход хладогене,ратора 3 связан трубопроводом с входом в пароконденсатор б через насос. Выход пароконденсатора 6...

Номер патента: 1151789

Опубликовано: 23.04.1985

Авторы: Купанов, Куцакова, Уваева, Усвят, Фомичев

МПК: F26B 17/10, F26B 3/10

Метки: взвешенном, паст, растворов, слое, суспензий, сушки, эмульсий

...имеющей скругление 2 у основания и одну наклонную стенку 3 со стороны ввода теплоносителя, выполненного в виде решетки 4.При работе через решетку 4 подают теплоноситель, Пути интенсификации процесса сушки на инерте связаны с улучшением процесса, скалывания (для материалов, склонных к скалыванию) или истирания (для материалов, склонных к истиранию), что существенно зависит от характера взаимодействия инерта с поверхностью сушилки,В зависимости от параметра 6 движение частиц инерта в воронке имеет принципиально различный характер, З 5 Как показывают опыты, в диапазоне рабочих скоростей течение теплоносителя в воронке имеет автомодельный характер, причем, развиваясь в стенном пространстве, струя закругляет ся параллельно дуге...

Номер патента: 1145111

Опубликовано: 15.03.1985

Авторы: Гиндоян, Костарев, Фомичев

МПК: E04F 15/08

Метки: обогреваемый, пол

...кана"ла, большой стоимостью труб и повышенными расходами на их транспортировку. Цель изобретения - уменьшение неоднородности температурного поля на поверхности пола и снижение энергозатрат на обогрев за счет повышения теплоотдачи каналов.Указанная цель достигается тем, что в обогреваемом полу, включающем основание, выравнивающий, гидроизоляционный и теплоизоляционный слои, продольные каналы для греющего воздуха и монолитное покрытие, каналы выполнены из двух слоев жестких волнистых листов, например асбоцементньи, расположенных зеркально .относительно, горизонтальной оси симйметрии каналов и соприкасающихся вершинами волн.На фиг.1 изображен пол, поперечное сечение; на фиг.,-2 - соединение листов.Геометрия стенок канала,...

Номер патента: 1142289

Опубликовано: 28.02.1985

Авторы: Мильков, Пластинин, Терешин, Фомичев

МПК: B27M 1/00

Метки: заготовок, клееных, конструкций, линия, пиломатериалов

...конвейера 12, который, как и конвейер 14, может быть выполнен в виде приводного рольганга,Каждый из участков Г и Р для сращивания по длине отрезков пиломатериалов состоит из узла 15 для зарезки шипов и нанесения на них клея, устройства 16 для сращивания отрезков в непрерывную ленту с предварительной опрессовкой шипового соединения, торцовочного станка 17 для раскроя непрерывной ленты на заготовки, устройства 18 для окончательной опрессовки шиловых соединений и чистовой торцовки заготовок, за которым установлены пакетоукладчик 19 и выносной рольганг 20.Между участком сращивания заготовок Г и выходом поперечного конвейера 9 установлен продольный конвейер 21, параллельно которому установлен другой продольный конвейер 22, связывающий...

Номер патента: 1141211

Опубликовано: 23.02.1985

Авторы: Гудзь, Евдокимов, Лукиянов, Романченко, Сальников, Фомичев, Щепакин

МПК: F02C 9/00, F04D 27/00

Метки: установки, энерготехнологической

...4 нагнетания, часть 5 высокого давления турбины (турбодетандера), камеру 6 сгорания, регулятор 1 давления, регу. лирующий орган 8, часть 9 низкого 55 давления турбодетандера, клапан 10, расхода, линию 11 всаса, коллектор 12 противодавления, байпасную линию 13,обратный клапан 14, камеру 15 отбора.Способ осуществляют следующим образом,Регулирование электрической мощности генератораосуществляетсяпо сигналу от регулятора 2 скоростиклапаном 3 расхода топливного газа,подаваемого из линии 4 нагнетанияв часть 5 высокого давления турбодетандера,Регулирование расхода топлива газа в коллектор 12 противодавления икамеру 6 сгорания газотурбинной установки осуществляется по импульсу отрегулятора давления 7 за турбинойрегулирующим органом 8 расхода...
