Установка для испытания турбинных дисков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

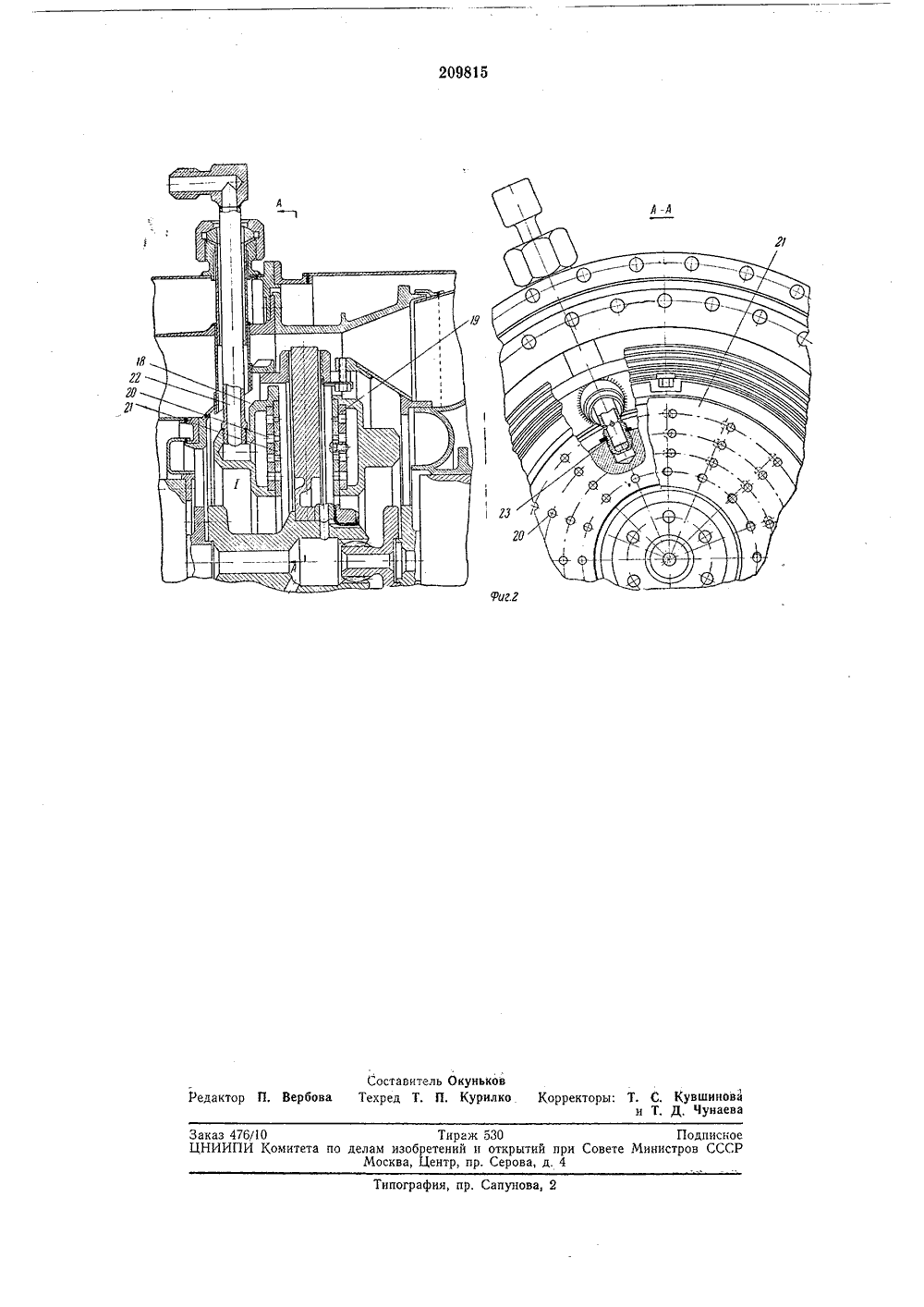

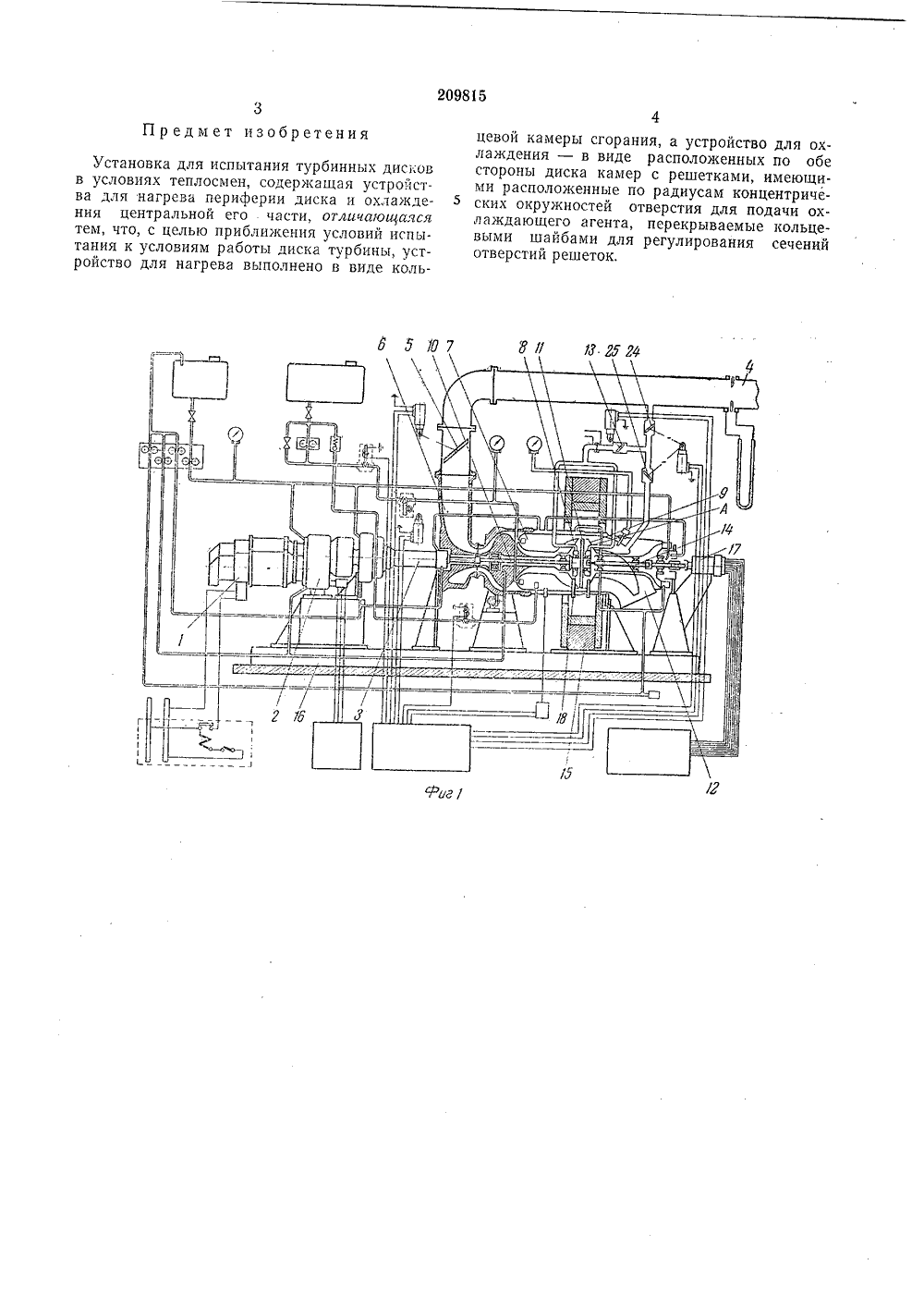

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сове Советоких Социелиотичеоких РеспубликЗависимое от авт. свидетельстваЗаявлено 26.Х 11,1966 ( 1121467/24-6)с присоединением заявкил. 42 К 20 П 601 оритетбликовано Камнтвт ло йелем ивобретений и открыт лри Совете Миниотре СССР,1.1968. Бюллетеньта опубликования описания 2.7.1968 Авторыизобретения оми. А. Секисто иевское высшее инженерно-авиационное военное училище ВВ Заявитель ИСПЫТАНИЯ ТУРБИННЫХ ДИСК ТАНОВКА Известны турбинные установки для испыта. ния турбинных дисков на прочность в условиях теплосмен, содержащие устройства для нагрева периферии диска и охлаждения его центральной части. Однако условия испытания дисков в установке не совпадают с условиями работы диска в турбине.Предлагаемая установка отличается от известных тем, что устройство для нагрева выполнено в виде кольцевой камеры сгорания, а устройство для охлаждения - в виде расположенных по обе стороны диска камер с решетками, имеющими расположенные по радиусам концентрических окружностей отверстия для подачи охлаждающего агента, перекрываемые кольцевыми шайбами для регулирования сечений отверстий решеток. На фиг.схематично изображена предлагаемая установка; на фиг. 2 - кольцевые камеры для обдува центральной части диска.Установка состоит из силового привода электродвигателя 1 с коробкой передач 2, мультипликатора 3, воздухопровода 4 с дроссельной заслонкой 5 и входным устройством б, камеры сгорания 7, переднего 8 и заднего 9 газосборников, ротора 10 с испытуемым диском 11, выходного устройства 12, устройства 13 для обдува центральной части диска, вала токосъемника 14, защитного устройства 15, опорной рамы 1 б и токосъемника 17. Кроме того, установка имеет топливную имасляную системы, систему автоматического запуска, пульт управления стендом и контрольно-измерительную аппаратуру.5 Устройство 13 состоит из двух кольцевыхкамер обдува 18, расположенных по обеим сторонам диска, с четырьмя рядами концентрично расположенных в решетках 19 отверстий-сопел 20, площадь проходных сечений 10 которых изменяется кольцевыми шайбами 21.При вращении на некоторый угол кольцевая шайба перекрывает отверстия решетки так, что максимум расхода охлаждающего агента может быть сосредоточен на заданном радиу се, Каждая камера обдува закреплена на корпусе тремя полыми болтами 22, по двум из которых подается охлаждающий агент, а третий болт 23 служит для сообщения поло.сти между диском, валом и камерой (полость 20 1) с атмосферой.Холодный воздух для обдува центральнойчасти диска отбирается из воздухопровода 4, Расход воздуха управляется дроссельной заслонкой 24. Отбор горячего пара производится 25 из устройства 12, расход пара регулируетсядроссельной заслонкой 25, Изменением положения заслонок 24 и 25 регулируется давление и температура газа, подаваемого в камеры 18. Резкая смена теплового режима диска 30 достигается включением или выключенисМподачи топлива в камеру сгорания,209815 д 5 07 811 О иг Предмет изобретения Установка для испытания турбинных дисков в условиях теплосмен, содержащая устройства для нагрева периферии диска и охлаждения центральной его части, отличающаяся тем, что, с целью приближения условий испытания к условиям работы диска турбины, устройство для нагрева выполнено в виде кольцевой камеры сгорания, а устройство для охлаждения - в виде расположенных по обе стороны диска камер с решетками, имеющими расположенные по радиусам концентрических окружностей отверстия для подачи охлаждающего агента, перекрываемые кольцевыми шайбами для регулирования сечений отверстий решеток.Составитель Окунько Редактор П, Вербова Техред Т. П, Курилрректоры: Т. С, Кувшинон Т, Д, Чунае Тираж 530тений и открытий прн нтр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 Заказ 476/10БНИИПИ Комитета делам изоб Москва,Подписноевете Министров СССР
