B41B 5/04 — литейное оборудование

Номер патента: 10147

Опубликовано: 29.06.1929

Автор: Несмеянов

МПК: B41B 5/04

Метки: литер, матриц, отливки, станок

...для других брусков, брусок Л, может передвигаться поперек в прорезе доски, брусок Л передвигаетсяв прорезе доски вдоль, а брусок Л 4, снабженный рукояткой, может передвигаться свободно по доске. Сдвинув систему означенных брусков и закрепив между ними, помощью зажимного винта 7, форму, приступают .к отливке матрицы. После освобождения отлитой уже матрицы от формы, ее закрепляют между брусками при помощи вращающейся на оси планки И 7, которая входит в прорез скобы на бруске Л 4, несущей винт Х. При помощи винта , проходящего через среднюю часть планки б; матрица плотно зажимается в гнезде, При отливке литер доска ставится в вертикальное положение и закрепляется в этом положении помощью винта Р.Для отливки употребляется металлический...

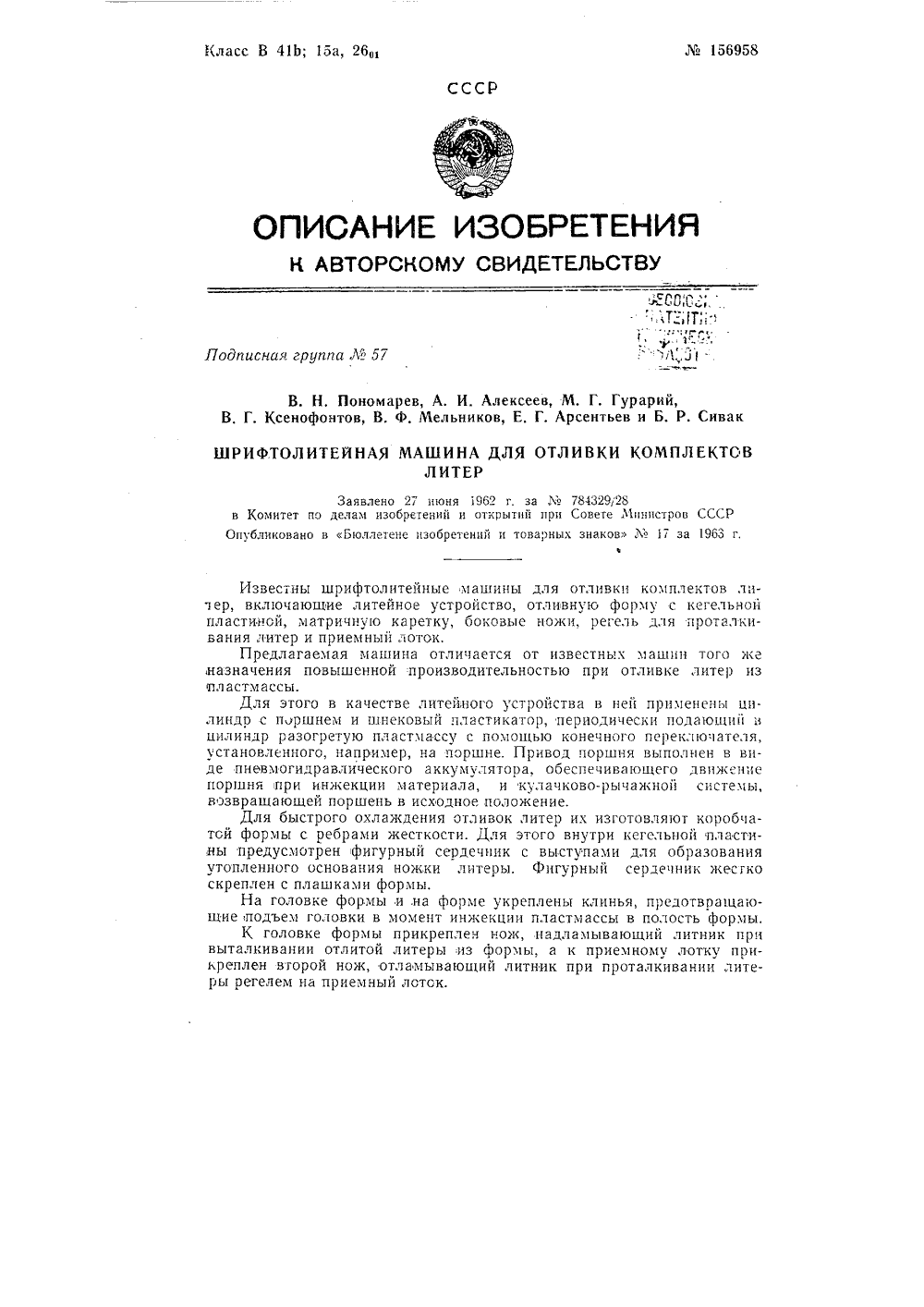

Номер патента: 156958

Опубликовано: 01.01.1963

МПК: B41B 5/04, B41B 7/04

Метки: 156958

...с поршнем 12, несущим на конце горку 13, взаимодейстРуюшую с конечным переключателем 14.Цилиндр 11 оканчивается мундштуком 15, сообшаюшимся с полостью формы П.Привод поршня 12 выполнен в виде пневмогыдравлического аккумулятора 16 (см. фиг. 3), содержащего сжатый азот 17 и масло 18.Нижняя часть аккумулятора 16 через трубку 19 сообщается с гидравлическим цилиндром 20, шток которого 21 соединен с поршнем 12, Движению поршня вперед препятствует расплавленная пластмасса 22, заполняющая цилиндр 11, а в заднее положение поршень 12 отводится кулачково-рычажной системой 23,Форма П включает кегельную пластину 1, в которую для ускорения охлаждения отлитых лигер коробчатого профиля с ребрами жесткости 24 (см. фиг. 2) вставлен металлический...

Номер патента: 212272

Опубликовано: 01.01.1968

Авторы: Баркалов, Глухов, Гурарий, Кор, Лапшин, Научно, Подольский, Ремизов, Фомичев, Хоткевич, Шнееров

МПК: B41B 5/04

Метки: аппарат, литейный, наборной, строкоотливноймашины

...еще не замкнутой изложнице.Как только изложница замкнется, открывается кран 12, и поджатая пластмасса под давлением нагнетается в отливную форму. При этом пластмасса,проходит через литник 9. После окончания инжекции и выстоя в открытом положении кран 12 закрывается, на поршеньперестает подаваться давление, включается шнек 3. Изложница выстаивает в замкнутом положении до окончания затвердевания строки. Отливная форма при этом охлаждается непрерывно циркулирующей во.круг нее водой. Затем происходит отход всей иейной систем над, колесо формодержателя 14 начинает вращаться после отхода лп тойной системы.Предмет изобретения1, Литейный аппарат наборной строкоотливной машины, предназначенной для отливки 10 строк из пластмассы, имеющий...

Номер патента: 260637

Опубликовано: 01.01.1970

Авторы: Бел, Гудилин, Жмутский, Хоткевич

МПК: B41B 5/04, B41B 9/14

Метки: литейное

...камеру 8, а находящийся в ней расплавподдерживает уровень расплава в подводя 30 щем канале 10. Известно литейное устройство, например,для наборного полиграфического оборудования, имеющее котел, насос для подачи расплава в изложницу и уплотнения отливки.Предлагаемое устройство отличается от известных тем, что в нем в качестве насосаприменен плунжерный насосвсасывающийклапан насосной камеры которого имеет толкатель, воздействующий на клапан по окончании отливки. Насосная камера может иметьсбросной регулируемый клапан. Это отличиеспособствует подаче металла в изложницупульсирующими порциями и повышению качества отливки.На чертеже изобракено предлагаемое литейное устройство, разрез.Оно содержит котел 1, изложницу 2 и плунжерный насос 8 для...

Номер патента: 326093

Опубликовано: 01.01.1972

Автор: Бел

МПК: B41B 5/04

Метки: литейное, наборного, оборудования, полиграфического

...1 одновременно сообщается камера 11 при открытом клапане 9 и демпферная камера 12 посредством дросселя 13.При движении штока 4 вместе с клапаном8 вниз зазор закрывается. Клапан 8 перемещает верхнюю часть составного поршня 7 с 5 поперечным сечением Р механическим воздействием с усилием Р.Получаемое при этом давление о, в камере 10 заставляет опускаться нпжнчою часть составного поршня 7, воздействуя на его рабочую поверхность площадью Р, с усилием Р,.. Бялобжескаиректоры Н, Ков Редакт Изд.7 Поди испо Заказ 44/231 Тираж 448 ЦНИИПИ Комитета п при Совете Москва, Ж, изобретении и открытииров СССРая наб., д. 4/5 о делам Минис ушс ип. Харьк, фи ед, Пат При этом не учитывавтся уменьшение усилияот перетечки сплава по зазору между болтом5 и...

Номер патента: 328989

Опубликовано: 01.01.1972

Авторы: Аврус, Аргунов, Баршаба, Лысенко, Одесское, Раков

МПК: B22D 39/00, B41B 5/04

Метки: насадка, разливки

...ия - уменьшение шлакоооучение компактной струи. ем, что насадка выполнена ией трубы, вцугри которойВХОДЯ 1 ЦИХ ОДИИ В ДРУГО 1 ь сечения вертикального ьше ил: равна сумме илорстеи Цель изоо разоваиия и Это достигается т в виде двухсторо И 1 ХОДРТС 51 СИСТСМконусов. Площад участка трубы бо. Изобретение относится к технике разливк 1 типографического сплава В гартоплавильиых установках для изготовления липотипиых чушек, используемых в полиграфическом производстве.Известны установки для отливки лиотипиых чушек, котлы которых снабжены разливными насадками различной коифигурацш, 11 спользоваи;с этих 1 асадок и г 1 рОплтвильиых установках вызывает частичное:аиол ение полости трубопровод;1 и асадку металлом. Отмечается большая скорость истечения,...
