Фельдман

Номер патента: 211054

Опубликовано: 01.01.1968

Авторы: Государственный, Григорьев, Димашко, Иваненко, Киреев, Кревневич, Лучко, Попов, Раскин, Садик, Фельдман, Шматко

МПК: B66D 1/08

Метки: лебедка, подъемная

...масла в гидросистеме, привод сельсин-датчиков указателя глубины с блоком путевых выключателей. На раме привода лебедки установлены редуктор, электродвигатель, центробежное реле и скоростемер.Главный вал лебедки и тихоходный вал редуктора соединены зубчатой муфтой, быстроходный вал редуктора и вал двигателя - второй зубчатой муфтой. Электрогидравлический регулятор давления масла в гидросистеме смонтирован в управлении приводами, а второе центробежное реле сблокировано с реле, указанным выше.Работает лебедка следующим образом, При включении электродвигателя крутящиймомент через редуктор передается на вал барабана лебедки. Управляя двигателем и тормозом лебедки, устанавливают необходимую скорость вращения барабана и, следовательно,...

Номер патента: 210286

Опубликовано: 01.01.1968

Авторы: Бокобыленко, Бронов, Капустина, Нисенбаум, Павлов, Петренко, Тро, Фельдман, Шевченко, Щербатых

МПК: B23K 31/00, B23K 31/02, B23K 37/00 ...

Метки: 210286

...образующие панель.Тележка 3 имеет два ролика 4 с кольцевыми трапецеидальными выступами и впадина ми и два пневмоцилиндра б, на подвижныхштоках б которых прикреплены захваты 7.Ролики 4 при выключенных пневмоцилиндрах позволяют свободно перемещать тележку вдоль рольганта 1.10 Захватывающие валки б служат для подачи собранной панели под сварочные головки 9 и затем в механизм правки 10,Валки 11 механизма правки выполнены скольцевыми сферическими впадинами, соот ветствующими профилю наружной поверхности панели.Приемный рольганг 12 с гладкими роликами служиг для приема изготовленной и от.рихтованной панели.20 Работа установки происходит следующимобразом. Поступающие со стеллажа трубы И и полосы 14 укладывают соответственно на впадины и выступы...

Номер патента: 209908

Опубликовано: 01.01.1968

Авторы: Бетин, Иевиньш, Интайтис, Макаров, Рейнфельд, Румковскис, Фельдман

МПК: A01K 1/01, B65G 19/26, B65G 21/14 ...

Метки: транспортер, штанговый

...содержащие штанги со скребками, соединенные цепями в замкнутый контур и приводимые в возвратно-поступательное движение реверсивным приводом.Предложенный штанговый транспортер отличается от известных тем, что, с целью выгрузки навоза в любой зоне транспортера и повышения надежности его работы, штанги расположены на всех прямолинейных участках контура и соединены с цепями амортизаторами, а скребки установлены по всему контуру и закреплены на штангах с возможностью изменения шага и угла в наклонной плоскости.Скребки закреплены на штангах посредством подпятников.На одном из валов привода установлен на винтовой нарезке рычаг, управляющий переключателями. Это позволяет облегчить реверс,На фиг. 1 приведена схема описываемого транспортера;...

Номер патента: 209778

Опубликовано: 01.01.1968

Авторы: Мовсес, Фельдман

МПК: G01C 3/02

Метки: льном, светода

...в прямом и обратном направлениях, приобретает дополнительную разность фаз между обыкновенным и необыкновенным лучом на величину л. Так как модулятор света д основан на линейном электрооптическом эффекте, т, е. разность фаз Г между обыкновенным и необыкновенным лучами выражается формулой:Г= " Р з 1 пщЛогбд - электрооптическая постояннаякристалла;п - коэффициент преломления кристалла для света с длиной волныУз 1 п щ - мгновенное значение напряженияэлектрического поля,то введение четвертьволновой пластинкиравносильно изменению знака У з 1 па наобратный, что, в свою очередь, равносильноЛмодпередвижению отражателя на величину4Таким образом, вводя пластинку 10, мы какЛмод 15 бы передвигаем отражатель 13 на , раз 4лагая тем самым величину 1 на...

Номер патента: 208472

Опубликовано: 01.01.1968

Авторы: Копьев, Московский, Тереховский, Фельдман, Эйгенброт

МПК: F15B 5/00, G05B 6/02, G06D 1/08 ...

Метки: дискретный, пневмоэлектрический

...обратной связи с выходом моста.Схема преобразователя приведена на чертеже.Преобразователь содержит термосопроти ления 1 и 2, являющиеся плечами моста. Термосопротивление 1 расположено в проточной камере 3, а термосопротивление 2 - в глухойкамере 4.Перед сопротивлением 1 установлен нагревательный элемент 5, соединенный с выходом преобразователя каналом отрицательной обратной связи.Работает преобразователь следующим образом. При подаче пневматиче алу б элемент 1 омывае а, что приводит к измен ы и сопротивления и, сл алансу моста. При этом атель, ограничивающий уры элемента 1, что пов ие устройства при сняти ического сигнала. ского с тся по ению ег едоватвключ измене ышает и вход гнала к ка. оком воздуо температульно, к разается нагреие...

Номер патента: 208471

Опубликовано: 01.01.1968

Авторы: Копьев, Московский, Розенцвит, Фельдман, Эйгенброт

МПК: F15B 5/00, G05B 6/02, G06D 1/08 ...

Метки: дискретный, электропневматический

...на черт Работаразом,т- аеватель духа и, а черезмежду ходи ого ничивав камеустройдаче вповы чьно,Пере вызы Сиги ение увели сняти При по вызывает следовате камеру 2. камерами элемента. ет повыш ре 2, что ства при ен ых рола 10 Предмет изобретен тропневматический дискретный преобель, содержащий электрический нагреый элемент и дроссели, отличающийся о, с целью повышения надежности и ействия, он содержит рабочую и комонную камеры, вход которых соеди. стабилизатором расхода, а на выходналах установлены питающие сопла, которых расположены приемные сопла го выходного элемента, выходной каорого соединен с каналом отрицательатной связи, проходящим через электй нагреватель, расположенный в комонной камере из рабочей 1 и которым...

Номер патента: 207417

Опубликовано: 01.01.1968

Авторы: Фельдман, Цибиков

МПК: G01D 15/16

Метки: пишущее

...на максимальную высоту (положения У и УУ штифта 12, фиг. 3). О При подаче импульса на соленоид 18 рычаг 15 через пружины 18 и 14 давит на колпачки 4 и 5, которые идут вниз до упора штифта 12 в верхний край кулачковых пазов б и 7; пружины 10 и 11 при этом сжимаются.5 После прохождения импульса тока на пружины 10 и 11 уже не действует электромагнитная сила соленоида, передаваемая через рычаг 15, и пружины стремятся возвратить колпачки 4 и 5 к исходным положениям, но О так как оси впадин и выступов кулачковыхпазов 6 и 7 смещены относительно друг друга, то штифт 12 в кулачковом пазе б колпачка 4 оказывается в положении УУУ, а в кулачковом пазе 7 колпачка 5 - в положении УГ 5 Причем положение УУУ соответствует рабочему положению стержня 8...

Номер патента: 206584

Опубликовано: 01.01.1968

Авторы: Боксинер, Фельдман

МПК: C07D 239/36

Метки: 2-замещенных, 6-оксотетрагидропиримидинов

...г (69%) вещества с т, пл.155 в 1 С.Проба смешения вещества, полученного по методу б), не дает депрессии с веществом, полученным по методу а). Ниже приведена таблица синтезированных соединений (1 - 111) общей формулы: Известный способ получения 2-замещенных6-оксотетрагидропиримидинов состоит в циклизации К-ацильных производных р-аминокислот,Предлагаемый способ заключается в том, 5что амидин обрабатывают эфиром или амидомакриловой кислоты при кипячении.Пр и м е р. 2-(3, 4, 5-триметоксифенил) -боксотетрагидропиримидин.а) Конденсация амидинов с эфиром акриловой кислоты.Смесь 0,74 г 3, 4, 5-триметоксибензамидина,0,45 г метилового эфира акриловой кислоты и100 мл диоксана кипятят 3,5 час в колбе с обратным холодильником. По окончании выдержки...

Номер патента: 206122

Опубликовано: 01.01.1967

Авторы: Абиссов, Миронович, Мыльникова, Петров, Польщиков, Фельдман

МПК: G01C 15/06

Метки: 206122

...реек из слоистого пластика путем запрессовкн в него листа бумаги с вычерченным от руки рисунком шкалы малопроизводительны и прн эксплуатации под действием внешних условий интервалы шкал значитсльно изменяются по длине.Описываемый способ производства шкал устраняет указанные недостатки.Сущность способа заключается в том, что в слоистый пластик запрессовывают литографский оттиск шкалы, предварительно пропитанный термореактивными смолами и покрытый защитным слоем, например полупрозрачной пленкой. После прессования шкалу компарируют известными средствами и, если ее длина отличается от номинала, нормализуют при соответствующей влажности. Затем шкалу наклеивают с помощью водостойких клеев на, Мыльникова КАЛ, ПРЕИМУЩЕСТВЕННОАРКШЕЙДЕРСКИХ РЕЕК...

Номер патента: 204502

Опубликовано: 01.01.1967

Авторы: Автомобильной, Басе, Бобр, Клебанов, Минин, Минский, Попова, Фельдман, Ходив

МПК: B22C 15/24

Метки: автомат, горячихящиках, стержней

...ящика с одной позиции на другую производится путем поворота горизонтального стола 1 на заданный угол механизмом 5 поворота стола, Рабочий цикл автомата начинается периодически после очередного поворота горизонтального стола на одну позицию,Перед позицией надува один из стержневых ящиков б располагается между цилиндром толкателей 28 и цилиндром 25 раскрытия над цилиндром 31 подъема. Для запирания и поджатия стержневого ящика к надувной плите 9 боковые стенки неподвижного корпуса 37 и подвижного корпуса 38 имеют по обеим сторонам от плоскости разъема выступы 39, образующие в сборе клинья, Они обхватываются скобами 22 рычага 21 поджимного устройства 11.Имеющиеся гарантированные зазоры между болтами и отверстиями в рычаге 21, между...

Номер патента: 204438

Опубликовано: 01.01.1967

Авторы: Мельниченко, Стасенко, Фельдман

МПК: G01R 31/08

Метки: 204438

...емкостногоделителя напряжения, крайними обкладкамикоторого являются земля и провода линии.При замыкании на землю на обкладкахконденсатора возникает потенциал, равный15 напряжению нулевой последовательности.Например, на антенне длиной 1 л, расположенной на высоте 1,5 - 2 л над уровнем земли, возникает потенциал порядка десятковвольт, однако мощность этого сигнала весьма20 незначительна, что приводит к необходимостиусиления.Измеряемые величины тока и напряжения,получаемые от катушки и антенны, усиливаются соответствующими усилителями 3 и 4.25 После этого фаза выходного тока токовогоусилителя изменяется на 90 при помощи активно-емкостного фазоповоротного моста Б,выходное напряжение которого сравниваетсяс фазой напряяения нулевой...

Номер патента: 203315

Опубликовано: 01.01.1967

Авторы: Константинов, Фельдман

МПК: G11C 11/14, G11C 5/02

Метки: магнитных, матрица, пленках, тонких

...проходит шина смещающего поля б, в которую постоянно подается ток рабочей частоты с постоянной фазой. При подаче 30 радиоимпульсов в ту или иную пару координатных шин на пленку 1, лежащую на перекрестии вертикальной шины 4 и шины смещения б действуют одновременно поля, создаваемые шинами 4, 5 и б. На остальные пленки выбранной горизонтали действуют поля, создаваемые обмотками 5 и б, а на остальные пленки выбранной вертикали действуют поля обмоток 4 и б,Токи, подаваемые в обмотки, выбираются таким образом, чтобы поле, создаваемое шиной 4, было больше или равно Нк, а поля, создаваемые шинами 5 и б, были бы меньше Нк, причем поле шины б меньше поля шины 5 (здесь Нк - поле анизотропии пленки). При одновременном действии полей,...

Номер патента: 202279

Опубликовано: 01.01.1967

Авторы: Малютин, Сердюков, Фельдман, Харьковский, Шуклин

МПК: H02M 1/08, H02P 5/12

Метки: пускорегулирующее

...устройство отличается тем,что потенциал базы транзистора усилитель Оного каскада в формирователе запускающихимпульсов зафиксирован стабилитроном, амежду коллектором выходного транзистораширотно-импульсного модулятора и базойвходного транзистора формирователя включен конденсатор. Коммутирующая емкостьвыходного каскада разделена на группы почислу вспомогательных тиристоров, и каждыйконденсатор группы подключен к точке соединения анода рабочего тиристора с уравнительным резистором.Схема предложенного устройства приведенана чертеже,Широтно-импульсный модулятор (ШИМ)на транзисторах 1, 2, 3 и 4 вырабатывает униполярные прямоугольные импульсы со скважностью, зависящей от напряжения питаниябазы транзистора 5, которое регулируют...

Номер патента: 201925

Опубликовано: 01.01.1967

Автор: Фельдман

МПК: B62D 43/04

Метки: автомобиля, держатель, запасного, колеса

...торого может быть исп ник.вом осей 3 связан с двумя стойками 4, непо движно закрепленными противоположнымт концами на осях 5. 5 Оси 5 свободно вращаются во втулках не.подвижного кронштейна б. Рычаг 7 одним концом шарнирно соединен посредством оси 8 с неподвижным кронштейном, а другим концом шарнирно связан при помощи оси 9 с от- О кидным кронштейном 2. Ось 8 смещена в горизонтальной плоскости относительно осей 5 и расположена с ними на разной высоте. Откидной кронштейн при транспортном положении запасного колеса под полом 10 ллатфор,мы кузова крепится к лонжерону 11 рамыдвумя болтами 12. Силовой привод для подьема и опускания запасного колеса может быть любого типа, Как-частный случай в данном держателе используется гидроподъемник 0...

Номер патента: 197299

Опубликовано: 01.01.1967

Автор: Фельдман

МПК: F15C 1/08, G06D 1/00, G08C 23/02 ...

Метки: дискретный, импульсов, пневматических, электрические

...0 Дискретныи преобразователь пневматических импульсов в электрические, содержащий датчик, преобразующий давление в электричсский сигнал, с дифференцнрующим устройством и триггер, формирующий выходные 5 электрические импульсы, от,гичагои(иггая тем,что, с целью повышения точности срабатывания, в нем в качестве днфференцирующего устройства использован микрофон, выход которого соединен со входом триггера. сываемого авления в енно в ка. ойства иссигнал коизменения г свойством Известны дискретные преоб пневматических импульсов в эле содержащие датчик, преобразую ние в электрический сигнал, с д рующим устройством и триггер,В предложенном дискретном п теле в качестве дифференцирующ ства использован микрофон, выхо соединен со входом...

Номер патента: 197276

Опубликовано: 01.01.1967

Авторы: Фельдман, Цибиков

МПК: B41J 1/27

Метки: печатающее

...ента гаги щих оло- таюПечатающее уьы, несущие бещие для лентыпуаисонахги и упот,гичаюгггеесл тения качественноматериале, держнами укрепленыной ленте,с присоединением заявки Ъо Известны печатающие устройства, содержа.щие шкивы, несущие бесконечную ленту, направляющие для ленты, держатели с печатающими пуансонами и управляющие электромагниты. 5В предложенном печатающем устройстве, вотличие от известных, держатели с печатающими пуансонами укреплены непосредственнона бесконечной ленте.Это позволяет осуществить качественную 10печать знаков на листовом материале. Такоеустройство может быть применено, например,в графических построителях.На фиг. 1 изображена кинематическая схе.ма печатающей головки; на фиг, 2 представ блены пуансоны и...

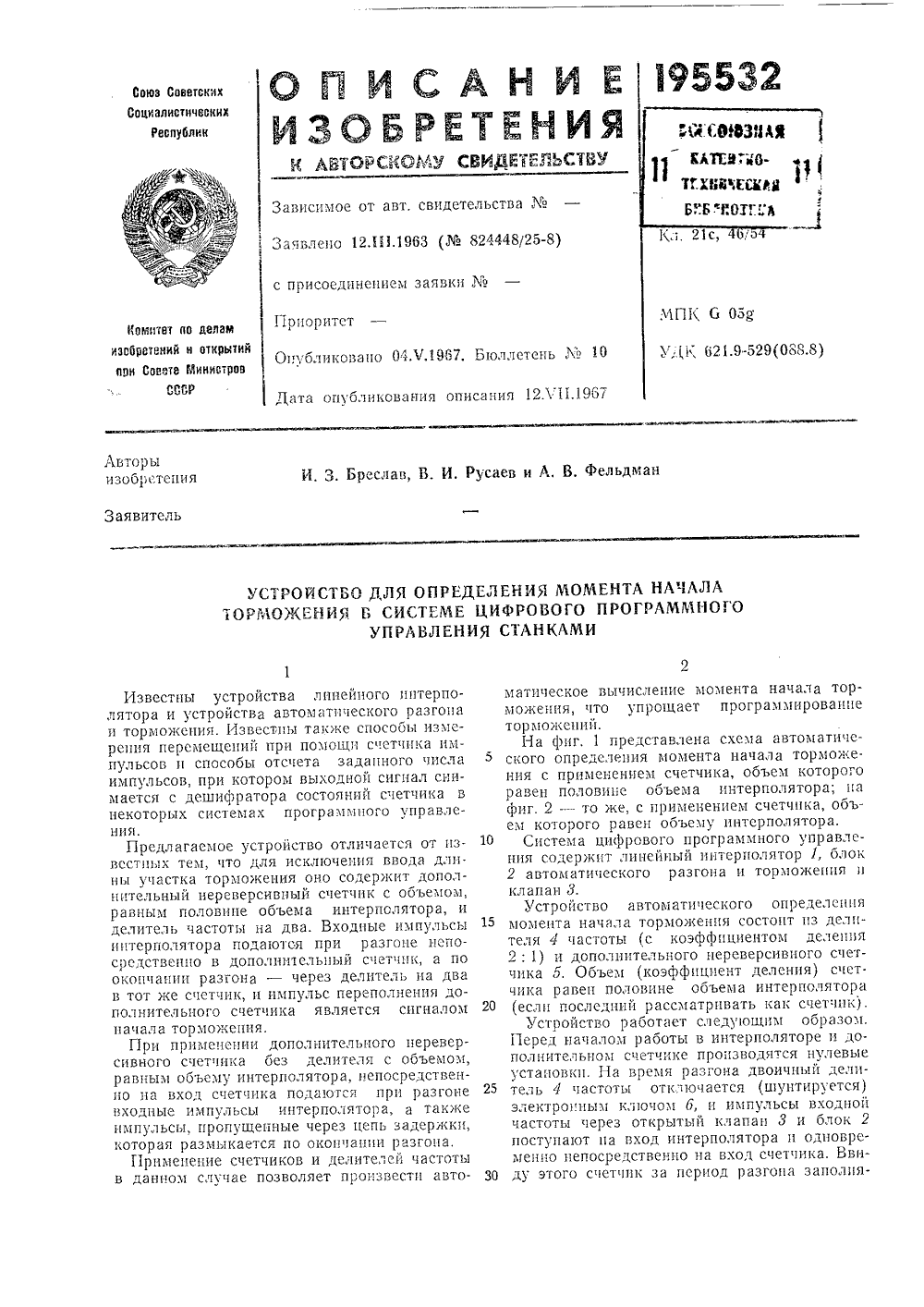

Номер патента: 195532

Опубликовано: 01.01.1967

Авторы: Бресла, Фельдман

МПК: G05B 7/00

Метки: «"лнпгп, опредео1ения, программного, системе, станками, торможения, цифрового

...Перед началом работы в интерполяторе и дополнительном счетчике производятся нулевые установки. На время разгона двоичный делитель 1 частоты отклочается (шуцтируется) электронным ключом 6, и импульсы входной частоты через открытый клапан 3 и блок 2 поступают ца вход интерполятора ц одновременно непосредственно на вход счетчика. Ввиду этого счетчик за период разгона заполня195532 Г Йаай.В ЧааП 30;ГО к 3 драЫгеаа иуура дарма Стел Па ВСЛИЧППс" ВДВОС ООЛЬШЧО, ЧСМ )ШтЕР 11 о окспча;шц Оазгопа включается делитель 4, И Дайвис 1 ПСС 32 ПО;ПЕНИЕ СсЕТЧПК 2 П;)оиз 10- ДПТСЯ С ТОЦ,.с(Е.:СКОРОСТЫО, ЧтО И ШПЕРПОЛЯТО- ра. При зтсм сохраняется полусппос допол 3250.).с)Ие ф упрежден)е) С 1 стп- Кс ПО С )сВНЕП 10 С ИПТС)ПОЛ 5 ГОПОМ, 1 си Кан Обы)О в...

Номер патента: 180633

Опубликовано: 01.01.1966

Авторы: Мельников, Фельдман

МПК: H03F 3/38

Метки: постоянного, усилитель

...содержащие модулятор входного сигнала, управляемый выходным напряжением усилителя, Прц необходимости усиления сигналов как положительной, так и отрицательной полярности эти усилители имеют два раздельных усилительных тракта, что существенно усложняет схему усилителя.В предлагаемом усилителе постоянного тока упрощение схемы при усилении сигналов любой полярности достигнуто включением в коллекторную цепь выходного транзистора двух последовательно соединенных колебательных контуров, настроенных на разные частоты и индуктивно связанных с выходными нагрузками и с цепью управления модулятора, что дало возможность использовать один общий канал усиления.Схема усилителя изображена на чертеже.В коллекторной цепи выходного транзистора 1 включены...

Номер патента: 180626

Опубликовано: 01.01.1966

Авторы: Мельников, Фельдман

МПК: H03K 3/30, H03K 3/42

Метки: параметров, преобразования

...осуществляется непосредственно на одном активном элементе (фототриоде), включенном по схеме блокинг-генератора. Такое включение обеспечивает широкий диапазон изменения частоты генерируемых импульсов,На чертеже приведена принципиальная схема предлагаемого устройства. Устройство состоит из фототриода 1 форматора 2 и емкостей 3 и 4. Схема р как блокинг-генератор.Линейная зависимость частоимпульсов блокинг-генераторасти основана на линейной зосвещенности базового тока, кся разрядным током емкостей.Сопротивление 5 и диод б включены как вспомогательные элементы. Сопротивление является гасящим, а диод компенсирует тепловой ток базы фототриода о повышает тсрмостабильность схемы,Предложенное устройство может быть использовано для абсолютных и...

Номер патента: 178864

Опубликовано: 01.01.1966

Авторы: Фельдман, Филимончева

МПК: H03H 3/02

Метки: повышения, пьезоактивности

...рос ип Известные способы повышения пьезоактивности керамических пьезоэлементов, основанные на их термообработке, малоэффективны.Предложенный способ повышения пьезоактивности керамических пьезоэлементов обеспечивает значительное увеличение коэффициента электромеханической связи при радиальных колебаниях. Это достигается термообработкой заготовок после нанесения на них электродов.Электроды вжигают при температуре около 700 С. Затем заготовки с электродами охлаждают в печи до температуры, которая на 20 - 70 С превышает температуру Кюри, и затем резко охлаждают, помещая заготовки, например, в полисилоксан, имеющий комнатную температуру. После охлаждения заготовки пояризуют. Описываемыи способ ость в 1,2 - 3 раза увеличить...

Номер патента: 188581

Опубликовано: 01.01.1966

Авторы: Мельников, Фельдман

МПК: G01R 19/18

Метки: двухканальный, измеритель, малых, напряжений, постоянных

...режим бигармоничсских автоколебаний с амплитудами гармоник пропорциональными входным сигналам.На чертеже изображена принципиальная схема описываемого устройства.Устройство состоит из двух идентичных каналов с различными частотами генерации. Принцип действия каждого из каналов сводится к следующему.Ключевой модулягор, состоящий из сопротивления Л, и полупроводникового триода Тт, преобразует постоянный входной сигнал К в переменный, который поступает на двухкаскадный усилитель, собранный на триодах Т, - Тз. Нагрузкой второго каскада служит колебательный контур 7; Снапряжение с которого, снимаемое с обмотки Виспользуется в качестве модулирующего напряжения. При наличии входного сигнала определенной поляр. ности в измерителе возникают...

Номер патента: 188522

Опубликовано: 01.01.1966

Авторы: Беседа, Дофовольский, Иванов, Кечек, Колесник, Матвеев, Рукин, Уваров, Фельдман, Филимонцев

МПК: C22B 1/26

Метки: герметический, холодильник

...с двумя итийся тем, что, охлаждения, не ные между собо 20 няемых охлажда ник с з ный цен ветвямн, скорепияподины,из вза одвижные , выполне мых секц ны й. Описываемыи холодильник в отличие отизвестных устройств служит для охлаждения восстановленных железорудных брикетов или обожженных металлокерамических изделий, имеет еподвижные подины, смещенные между собой, выполненные из взаимозаменяемых охлаждаемых секций. Это ускоряет процесс охл аждения.На чертеже показан описываемый холодильник,Он представляет собой герметическую металлическую коробку, внутри которой по водоохлаждаемым секциям 1 перемещаются тяговые цепи 2. Цепи служат боковыми ограничителями для передвигающихся брикетов и соединены между собой скребковыми пластинами, Они...

Номер патента: 186150

Опубликовано: 01.01.1966

Автор: Фельдман

МПК: G01C 3/08, G02B 5/30

Метки: блок, поляризационно-разделительный

...вышедшего луча может быть различным - или совпадать с направлением необыкновенного, или составлять с ним некоторый угол Р, если блок повернуть на малый угол а вокруг оси, перпендикулярной плоско. сти чертежа.Для увеличения сечения светового пучка, пропускаемого блоком, последний может быть построен из двух двойных поляризационных призм с двумя отражающими плоскостями по обеим сторонам (фиг. 2) или из двух интерференциопных поляризаторов, дополненных плоским зеркалом (фиг. 3). В последнем случае угол между выходящими из блока лучамиможно менять поворотом только плоского зеркала.При применении поляризационно-разделительного блока в визуальных светодальномерах с ячейками Керра для осуществления способа сравнения (фиг. 4) он должен быть...

Номер патента: 185549

Опубликовано: 01.01.1966

Автор: Фельдман

МПК: G11C 27/00

Метки: амплитуд, запоминания, импульсов

...устроиства для запоминания амплитуд импульсов, содержащие катодный повторитель, два конденсатора тл коммутирующее устройство.Описываемое устройство отличается тем, 5 что, с целью компенсации постоянной составляющей выходного напряжения, первый конденсатор, предназначенный для запоминания а мплитуды импульса, подключен одним выьодом через коммутирующее устройство с од цостороццей проводимоствяо к катоду лампы катодного повторителя, а друц им выводом - ко второму конденсатору, запоминающему постоянную составляющую выходного напряжения катодного повторителя и подключенному 15 к упомянутому катоду через сопротивление.На чертеже изображено описываемое устройство.Конденсатор Сл, предназначенный для запоминания амплитуды импульса,...

Номер патента: 185233

Опубликовано: 01.01.1966

Авторы: Костюк, Лукашевич, Фельдман

МПК: B23G 1/38, B24B 17/02, B24B 19/02 ...

Метки: копировальное, шлифования

...плиты 4, которая поворачивается вокруг оси 5 относительно 30)стюк и Л. В. Фельдман каретки 1; промежуточных салазок б, имеющих возможность перемещаться относительно поворотной плиты 4 по шариковым направляющим 7; двух кронштейнов, жестко скрепленных с корпусом промежуточных салазок б, на осях которых размещены ролики 8, прижима. ющиеся к копиру 9 двумя гндроцилиндрами с общим усилием 2 Р; суппорта 10, который перемещается относительно промежуточных салазок б, сообщая через маховик 11 и винтовую пару подачу шлифовального круга на врезание; поворотного корпуса 12, несущего в себе шпиндель шлифовального круга 13, который дает возможность разворачивать шлифо. вальный круг на угол подъема спирали,Шлифование спиральной канавки на...

Номер патента: 184528

Опубликовано: 01.01.1966

Авторы: Бай, Бреслав, Бровман, Фельдман

МПК: G06F 17/10

Метки: линейно-круговой, цифровой, эллиптический

...У - в счетчик 1 для изменения скорости о, . Выборка равномерной последовательности управляющих импульсов из преобразователей производится таким образом, чтобы обеспечить сдвиг ее а половину ее шага относительно начала и конца кадра программы.На схеме показано исходное положение счетчиков (о, = о, о =0), Так как счетчики 1 и 2, как и делитель П( являются двоичными, переключение клапанов при поступлении любого управляющего импульса изменяет соответствующую скорость на одинаковую величину. Импульс переполнения кодового преобразователя 1 Ъ закрывает клапан 7, чем заканчивается один кадр программы, соответствующий одной четверти окружности. При установке вентилей 4 в положение, соответствующее величине радиуса окружности Я, с...

Номер патента: 182428

Опубликовано: 01.01.1966

Авторы: Лезгинцева, Фельдман

МПК: B06B 1/06

Метки: пбезокерамики, поляризации

...создание мощных высоковольтных установок. редмет изобретен Способ поляризации пьезокерами нагрева образца с последующим ег дением в постоянном электрическом личающийся тем, что, с целью п пьезоэлектрических характеристик щения времени поляризации, образ вают до 400 - 500 С, затем охлаж температуры не менее чем на 10 в пературы Кюри, после чего включа ризующее поле, величина которого си путем о охлажполе, отовы щения и сокрацы нагре. дают до ыше темют поля 2 кв/см. Для создания стабильного электрического момента, с целью замены монокристаллических элементов в различного рода электромеханических преобразователях, производят по. ляризацию пьезокерамики. 5В настоящее время поляризация пьезокерамики производится при температуре не выше 200...

Номер патента: 175590

Опубликовано: 01.01.1965

Авторы: Будник, Каган, Лобанов, Смирнов, Фельдман, Щербатых

МПК: B23K 9/12, B23K 9/30

Метки: головка, полуавтоматическойсварки, шланговой

...едмет цз ец ацговой полуавтоматической ая мундштук с проходящей дной проволокой, отличаю- целью механизации сварки ундштук снабжен механизрсцвцого перемещения перравлению подачи электродшолненным в виде рейки. й с мундштуком и переме. ктродвигателя через редукГоловка для шл сварки, содержащ через него электро и 1 аяся тем, что, с коротких швов, м мом для его реве пендикулярно нап ной проволоки, вь жестко соединенно щающейся от эле тор, иг. 1 схематически изображена опи головка; на фиг. 2 - то же, вид сбПри сварке головка своими упорами 1, вмонтированными в корпус 2, устанавливается на свариваемое изделие 3. Нажатием клавиши 4 кассетное устройство 5 при помощи механизма перемещения б опускается вниз. Срабатывает плоская пружина 7 и...

Номер патента: 175579

Опубликовано: 01.01.1965

Авторы: Нейгауз, Фельдман

МПК: G01J 1/02, G02F 2/00

Метки: малых, переменных, регистрации, световых, сигналов

...десят ков тысяч люкс).В предложенном устройстве в цепь коллектора включен триод с обратной проводимостью, к эмиттеру которого подключен стабилитрон, Устройство позволяет расширить 15 диапазон измерений малых переменных световых сигналов с помощью фототриода на фоне постоянной засветки до уровней порядка сотен тысяч люкс и стабилизировать режим фото- триода, 20На чертеже приведена принципиальная схема устройства.Стабилизация режима фототриода Т, осуществляется путем одновременной стабилизации потенциала базы с помощью кремниевого 25 диода Д, и потенциала коллектора с помощью дополнительного триода Т с обратной проводимостью со стабилитроном Д в цепи эмиттера. С коллектора дополнительного триода Т через сопротивление Р подается...

Номер патента: 174988

Опубликовано: 01.01.1965

Авторы: Винн, Тейтель, Фельдман

МПК: B65G 17/36

Метки: вертикально, замкнутый, конвейер

...замкпутые коивейипрпо подвешенными к тяговомузовыми полками для перемещаеизвестиы.Особепиост 1) Описывдгемого верти 1 сальпозамкнутого конвейера состоит в том, что к еготяговому органу, выполненному в виде ленты,прикрсплецы корытообразиые рамки, к которьм шарнирно подвешены полки, выполпя 1 ощие роль грузсгвых платформ. 10В копвейере такой конструкции и качестветягово-несущего органа можно использовапконвейерную ленту,На фиг. 1 схематически изображен конвейер, вид сбоку; на фиг. 2 - разрез конвейера 15по А-Л пд фиг. 1.На сварной раме 1 смонтирован вертикаль)о замкнутый конвейер с тяговым несущиморганом, выполненным в виде ленты 2. Соответствующее отклонение ветвей ленты и устрацеие ес провисания достигается путем примепсвия...
