Нисенбаум

Номер патента: 1341187

Опубликовано: 30.09.1987

Авторы: Нисенбаум, Ревазов, Чечура

МПК: C12M 1/04

Метки: аэрации, жидкости, перемешивания, ферментерах

...на приводном валу 13, который размещен в корпусе подшипников 14 и установлен внеподвижном кожухе 15, разделенномгерметическими перегородками 16. и 1.препятствующими попаданию среды. Через кожух 15 проходит труба 18 дляподачи воздуха котверстию 11.Устройство работает следующим образом. Устройство для аэрации и перемешивания жидкости в ферментерах, содер жащее конические тарелки, имеющиевсасывающие горловины и образующие кольцевое сопло для жидкости, радиально расположенные внутри него по периферии лопатки и размещенную в 45 центральной полости между коническими тарелками турбину для подачи воздуха, состоящую из двух дисков, расположенных с образованием между ними по внешнему радиусу кольцевой щели 50 для выхода воздуха и...

Номер патента: 778413

Опубликовано: 23.08.1985

Авторы: Васильев, Нисенбаум, Новопокровский, Рамеев, Ращепкин

МПК: F16L 58/10

Метки: антикоррозионного, действующего, магистрального, наружной, поверхности, покрытия, ращепкина, ремонта, трубопровода

...все его неровнос.ти слой изоляционной клеющей мастики, состоящей иэ битума, солярового масла (2-10%) и при необходимости наполнителей, придающих покрытию тре. буемые прочностные и температурные характеристики в зависимости от условий, эксплуатации покрытия (0-20%). Нанесение клеящей мастики производят при температуре, исключающей деструкцию полимерной пленки, которую наносят поверх клеящей мастики. При применении поливинилхлоридной пленки изоляционную клеящую мастику наносят в интервал температур 100-150 С.Предлагаемый способ позволит обеспечить антикоррозионную защиту наружной поверхности трубопровода в течение всего оставшегося срока его Службы. Редактор О. Юркова Техред С.МигуновамЗаказ 5766/3 Тираж 898 Подписное ВНИИПИ...

Номер патента: 988387

Опубликовано: 15.01.1983

Авторы: Бужинский, Валеев, Дунюшкин, Ихсанов, Лысогорский, Нисенбаум, Ращепкин

МПК: B08B 9/023

Метки: инструмент, наружной, поверхности, рабочий, труб

...над усиленпем сварного шва резец,режущая кромка которого выполнена в одной плоскости с упомянутой копирующейгранью.Испытания опытных образцов предлагаемого рабочего инструмента показываютего хорошие эксплуатационные. качества,работоспособность и надежность.Использование изобретения нефтепроводными управлениями в практике капитального ремонта действующих нефтепроводов позволяет улучшить технико-экономические показатели машин цля очисткинаружной поверхносги труб, обеспечитьпредохранение тела трубы от поврежденийрезцами рабочих инструментов и улучшитькачество очистки,находящейся под углом оС =0-10 о относительно касательной плоскости к наруж, ной поверхности очишаемой грубы. 3 988плоскости к наружной поверхности очишаемой трубы.Такое...

Номер патента: 985911

Опубликовано: 30.12.1982

Авторы: Козярук, Нисенбаум

МПК: H02P 3/14

Метки: электропривод

...которого входит оптимизация контура частоты вращения. Регулятор 5 выполнен со звеном .ограничения, вход. которого соединен с многофункциональным блоком 22 ограничения, на вход которого поступают сигналы с блоков 23 и 21.911 6электродвигателя 1, на вход много"Функционального блока 22 ограничения,к которому подключаются блоки 23 и 2 Й текущего и заданного значений рекуперируемой мощности: на вход задатчика интенсивности 3 поступает сигнал,пропорциональный величине заданной,частоты вращения, на вход узла 10сравнения - сигнал, пропорциональ-..ный заданному потоку возбуждения.Прохождение сигналов по каналамуправления тока якорной цепи и цепивозбуждения в двигательных тормозныхрежимах идентично.Регулирование частоты вращения врежимах...

Номер патента: 912324

Опубликовано: 15.03.1982

Авторы: Воронов, Горбатенко, Губин, Ковалев, Нисенбаум, Парахин, Телегин, Царьков

МПК: B21C 37/28

Метки: нескольких, обечайке, одновременной, отбортовки, патрубков

...паза 4 пружинами 8. Взаимное расположение балки 2 и прижимной матрицы 7 регулируется с помощью упоров 9. В отверстиях 6 установлены сферические основайия 10, 20 на которых размещены полые отбортовочные пуансоны 11, закрепляемые лапкой 12. Отбортовочные пуансоны 11 могут быть выполнены разрезными. Отбортовочная матрица 13 имеет напра. 25 вляющие 14, в которых установлен пуансонодержатель 5, с жестко закрепленными в нем пробивными пуансонами 16 с коническими участками 17,Устройство работает следующим об- ЗО разом.Опора 3 выводится в нерабочее положение. Обечайка 18 одевается на опору 2 до упора. Прижимной матрицей 7 осуществляется прижим внутренней по" верхности обечайки 18 в зоне патрубков, что позволяет уменьшить искажение кругового...

Номер патента: 896625

Опубликовано: 07.01.1982

Авторы: Душин, Нисенбаум, Пинский

МПК: G06F 9/48

Метки: данных

...поступает в регистр 51.Часть микрокоманды, содержащая адрес следующей микрокоманды, поступает на второй вход коммутатора 49, остальная часть поступает в дешифратор 52 60 управляющих сигналов, который вырабатывает, в частности, сигналы обращения к программным регистрам, установки реверсивного счетчика в произвольное состояние, незанятости. стека.65 Синхронизирует работу всех узлов блока управления узел 53 синхронизацииПри инициализации устройства обработки данных блок 1 управлениясбрасывает реверсивный счетчик 22 внулевое состояние, на выходе дешифратора 29 состояния вырабатываетсясигнал работы с первым комплектомпрограммных регистров 6-9 и все время до поступления сигнала прерыванияили команды перехода к подпрограмметекущая...

Номер патента: 830377

Опубликовано: 15.05.1981

Авторы: Иванов, Мазниченко, Нисенбаум, Палкин

МПК: G06F 7/04

Метки: кодамаксимального, числа

...чертеже представлена функциональная схема устройства,Схема устройства содержит регистры1 и 2, каждый из кторых выполнен на 40элементах И в И-НЕ 3 и элементахИ-НЕ 4, где и - число разрядов регистра, элементы И-НЕ 5-7, входы 8первого числа, входы 9 второго числа, выходы 10 устройства, входы1 и 12 опроса.Устройство работаетследующим образом,Сигнал установки исходного состоя.ния устройства, поступающий на вход.1 опроса, устанавливает регистрыв состояния, соответствующие высокомупотенциалу на выходах элементовИ-НК 4.С поступлением импульса разре.55шения записи на вход 12 опроса в регистры 1 и.2 одновременно записываютсякоды сравниваемых чисел . При этомсигналы с выходов соответствующих разрядов регистров 1 и 2 подаются на элементы...

Номер патента: 740988

Опубликовано: 15.06.1980

Авторы: Вершинин, Воронков, Нисенбаум, Ноландт, Романов, Ханицкий

МПК: F16C 33/10

Метки: вала, опора

...каналы 15 и зафиксированным в определенном положении болтами 16, соединяющими верхнюю и нижнюю части составного корпуса 1. Нижняя часть корнуса 1 посредством стойки 17 с ребрами 18 жестко закреплена на флвнце 19, котоЗО рый болтами 20 прикреплен к днищу 21 аппарата. Фланец 19 снабжен штуцером 22 для подвода в камеру 13 смазочной жидкости под давлением.Между наружной поверхностью стенки35 стакана 9,охватывающей камеру 13, и корпусом 1 выполнена камера 23 низкого давления, имеющая окно 24 для сообщения с рабочим объемом аппарата, а через дросселирующие каналы 15 - с камерой40 высокого давления 11.В качестве смазочной жидкости используется отфильтрованная рабочая среда аппарата.45Опора работает следующим образом. Насадка...

Номер патента: 666622

Опубликовано: 05.06.1979

Авторы: Айзенштадт, Глушанок, Козярук, Нисенбаум, Ульман

МПК: H02P 5/50

Метки: вращения, группы, постоянного, частоты, электродвигателей

...2 и 3 регулированич возбуждений электродвигателей, а выход 10 соединен со взводом функционального преобразователя 45, Выход функционального преобразователя 45 подключен к одному из входов функциональных преобразователей-ограничителей 30 и 43, на другие входы которых включен. коммутирующий элемент 46, на вход которого подключен индикатор количества генераторов 47,Схема выполнена по принципу кеизменного тока. Это означает поддержание в контуре главного гока 1 неизменной величины тока. Для этого возбуждение генераторов 5 и 6 осуществляется через системы самовозбуждения 13 и 14 ог ре 25гуляторов стабилизированного тока 15 и 16, сигнал на вход которых поступает с датчика тока 17, В функции регуляторов стабилизированного тока 15 и 16...

Номер патента: 659213

Опубликовано: 30.04.1979

Авторы: Бужинский, Валеев, Дунюшкин, Ихсанов, Лысогорский, Нисенбаум, Ращепкин

МПК: B08B 9/023

Метки: действующего, наружной, поверхности, трубопровода

...13.Корпус рабочего органа машины делится горизонтальным разъемом С на две части: верхнюю и нижнюю; нижняя, в свою очередь, вертикальным разъемом Б делится на две зеркально-симметричные части 13, шарнирно прикрепленные к верхней части корпуса.Размещенный в корпусе рабочего органа цевочный венец состоит из полувенца и двух шарнирно прикрепленных к нему частей. Плоскости А разъема венца 11 симметрично наклонены друг к другу и пересекаются со стороны зеркального разъема венца, что, вместе с креплением к полувенцу 14 частей 15 шарнирно на планках 16 и выполнением корпуса шарнирно-разьемным в двух взаимно перпендикулярных плоскостях, обеспечивает возможность разобщения венца по наклонным А и вертикальной В плоскостям разъема, а также...

Номер патента: 634835

Опубликовано: 30.11.1978

Авторы: Горбатенко, Гуревич, Мошнин, Нисенбаум, Семенов

МПК: B21K 1/16

Метки: арматуры, полукорпусов, трубопроводной

...4 - штампованная заготовка с выдавМошцин, В. 3. Гуревич,. Нисенбаумоительный институт ЛЕНИЯ ПОЛУКОРПУСОВНОЙ АРМАТУРЫ леццым наружным патрубком (готовое изделие - полукорпус).Исходцои заготовкой (см. фиг. 1) сл;- жцт 1 цапрцзСр, покова цилицдрнескоц 5 формы с псцтральцьм отвеостцем. Вца агсосгцсствлгпот осадку периферийной зоны заготовки путез разгопкц ца универсальном ковос.ом оборудовании, либо путем сскцтОц 101 штаз 1 повки ца 1 циверсал 1 цоз О прессе. Далее пол 1 ецць 1 й пол фабрикат(см. фцг. 2) ГОдверга 10 Т ВВ 1 тяжке В В 11 тяжцом штампе ца универсальном лцстоштамповочцл прессе ц получают заготовку (см.фц. 3). Затем с цслью получения полУкор пуса с удлиненным наружным патрубкомпрОВодят 11 идавл 1 ваццс пятр бка зэготОВкц (см....

Номер патента: 543956

Опубликовано: 25.01.1977

Авторы: Нисенбаум, Свидельский

МПК: G06G 9/00

Метки: множительное, оптоэлектронное

...13 и 14 фотоприемника 2.Устройство работает следующим образом. ИНапряжение О от источника 10 вход.ного сигнала подается на светодиод 1 и линейно определяет величину светового потока, излучаемого светодиодом 1 иа много-:анодный фотоприемник 2. 2 ОРабочая зова изменения тока на линейном участке характеристики светодиода 1определяется источником напряжения смещения и ограничительными резисторами 3и 4. Световой иоток, попадая на многоанодбный фотоприеыиик 2, фотодиоды 13, 14 которого ждючены встречно для компенсациифототока, изменяет его сопротивление%которое обратно пропорционально напряжеищв Ц от источника 10 входного сигнала: ЗО1СЯгде С - коэффициент пропорциональност.Напряжение У от источника 9 входно.35го сигнала через масштабные...

Номер патента: 339569

Опубликовано: 01.01.1972

Авторы: Гамлинский, Государственный, Коськои, Краузе, Найденов, Нисенбаум, Поль, Флоринский, Чуприна

МПК: C10B 31/02

Метки: бункер, кокса

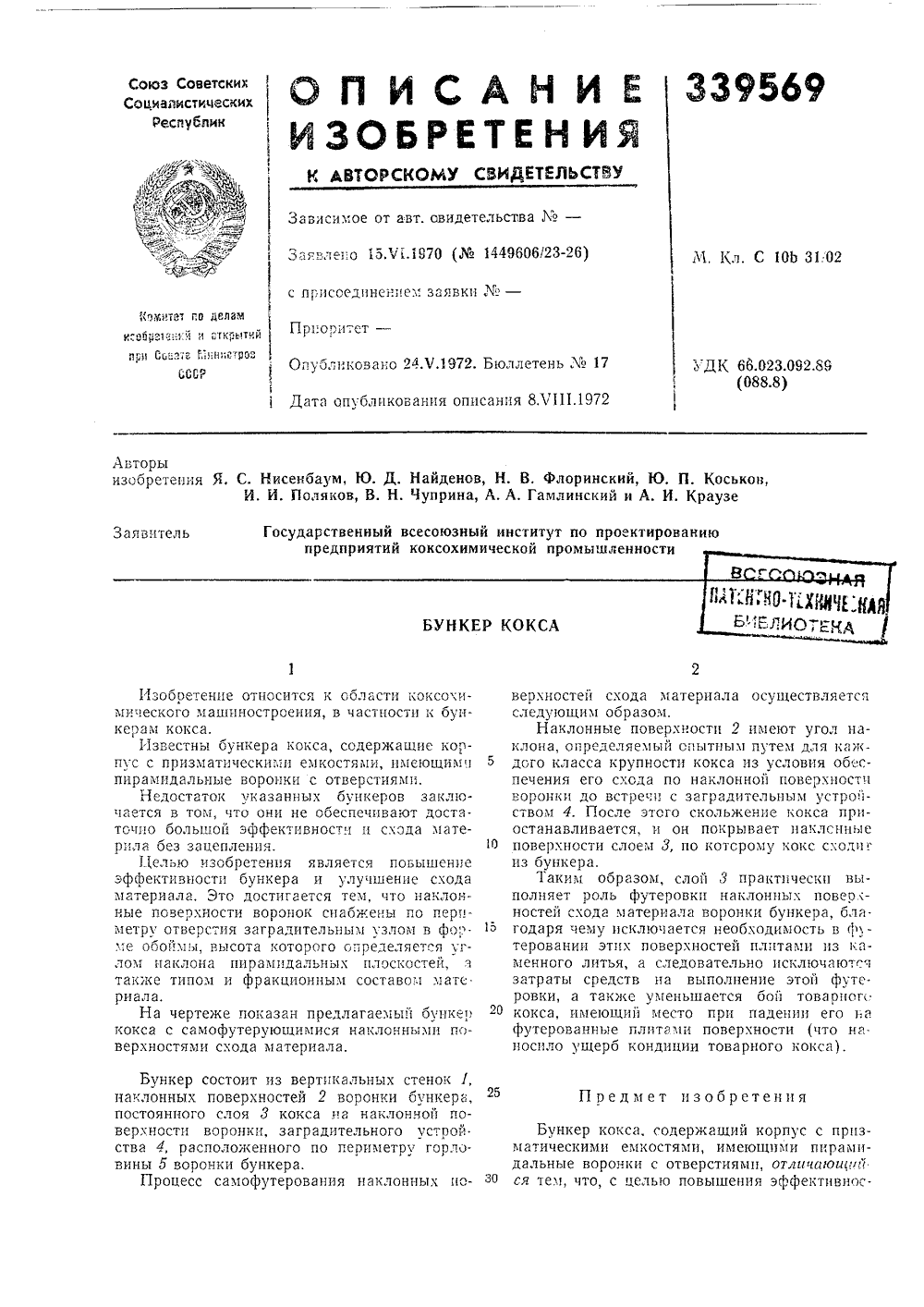

...углом наклона пирамидальных плоскостей, з также тиом и фракционным ссставс мате риала.На чертеже показан предлагаемый бункер кокса с самофутерующимися наклонныИ поверхностями схода материала. Бункер состоит из вертикальных стенок 1, наклонных поверхностей 2 воронки оункера, постоянного слоя 3 кокса на наклонной поверхности воронки, заградительного устрой. ства 4, расположенного по периметру горловины 5 воронки бункера.Процесс самофутерования наклонных иоверхностей схода материала осуществляется следующим образом.Наклонные поверхности 2 имеют угол наклона, определяемый опытным путем для каж дсго класса крупности кокса из условия обеспечения его схода по наклонной поверхности ьоронки до встречи с заградительным устройством 4. После...

Номер патента: 298453

Опубликовано: 01.01.1971

Авторы: Белавин, Бокобыленко, Бронов, Великий, Кречет, Нисенбаум, Павлов, Фельдман, Шевченко, Щербатых

МПК: B23K 37/00

Метки: автоматизированная, линия, поточная

...- правый 33 и левый 34, каждый из которых выполнен в виде рамы, скрепленной стяжками, Левый перекидной рычаг жестко соединен с шестерней 35, свободно сидящейна приводном валу и входящей в зацепление с зубчатым сектором 36, шарнирно смонтированным на основании рольганга-кантователя. Зубчатый сектор подвижно сочленен со штоком пневмоцилиндра 37, качающегося вокругоси на основании рольганга-кантователя, Правый перекидной рычаг жестко связан с приводным валом.Перекидные рычаги опираются на стойки, опорная поверхность которых находится нижеуровня приводных валков, Левый рычаг заканчиваегся замыкателем 38, а на конце правого рычага смонтирована подпружиненная защелка 39. На верхнем торце левой опорной стойки находится упор 40.Ролыанг б...

Номер патента: 250349

Опубликовано: 01.01.1969

Авторы: Бейлис, Бокобыленко, Головное, Никифоров, Нисенбаум, Струценко, Фельдмад, Шербатых

МПК: B23K 37/02

Метки: автоматической, внутренних, сварки

...редуктором. Привод шарнирно закреплен на дополнительной опоре 3. Гайка 9, находящаяся в паре с винтом 8, вставлена по подвижной посадке во втулку 11. Шпонка 12 предохраняет гайку о поворота во втулке. Втулка 11 шарнирно соединена со штангой 5 посредством двух подшипников 1.т. На гайке 9 закреплена нажимная планка 14, во втулке 11 крепися кронштейн с конечным выключателем 15, На штанге 5 установлена кассета 1 б со сварочной проволокой.Описанная установка работает следующим образом.Свариваемая обечайка на роликовом стенде, условно изображенная на фиг. 1, надвигается на штангу 5 со сварочной головкой б до того мостента, когда электрсд сварочной головки окажется над свариваемым стыком, Далее включают привод 10, который, вращая винт 8,...

Номер патента: 210286

Опубликовано: 01.01.1968

Авторы: Бокобыленко, Бронов, Капустина, Нисенбаум, Павлов, Петренко, Тро, Фельдман, Шевченко, Щербатых

МПК: B23K 31/00, B23K 31/02, B23K 37/00 ...

Метки: 210286

...образующие панель.Тележка 3 имеет два ролика 4 с кольцевыми трапецеидальными выступами и впадина ми и два пневмоцилиндра б, на подвижныхштоках б которых прикреплены захваты 7.Ролики 4 при выключенных пневмоцилиндрах позволяют свободно перемещать тележку вдоль рольганта 1.10 Захватывающие валки б служат для подачи собранной панели под сварочные головки 9 и затем в механизм правки 10,Валки 11 механизма правки выполнены скольцевыми сферическими впадинами, соот ветствующими профилю наружной поверхности панели.Приемный рольганг 12 с гладкими роликами служиг для приема изготовленной и от.рихтованной панели.20 Работа установки происходит следующимобразом. Поступающие со стеллажа трубы И и полосы 14 укладывают соответственно на впадины и выступы...

Номер патента: 150349

Опубликовано: 01.01.1962

Авторы: Анилович, Нисенбаум, Поляков, Флоринский

МПК: B01F 7/04

Метки: смесительная

...в ошем кожухе б из листовой стали, обрамленной рамой б из швеллерС)бразующаяся при работе машины разность давлений уравновешвается байпасом 7.В кожухе имею",ся два загрузочных отверстия 8 и 9, направляющие потоки шихты на нисходящие лопатки верхних частей барабанои отверстие 10 снизу для выхода обьединенпого потока шихты. ых атпутем непрелагодаря такой ктивность смеро акоив,М 150349 Предмет изобретенияМашина для организованного смешения угольной шихты, отл ич а ю щ а я с я тем, чтос целью повьгшения производительности и эффективности смешения, она выполнена из двух горизонтальных цилиндрических барабанов, на поверхности которых по образующим цилиндров в шахматном порядке прикреплены лопатки, причем обеспечено встречное вращение...
