Фельдман

Номер патента: 829882

Опубликовано: 15.05.1981

Авторы: Бутько, Гарушев, Кипнис, Кривошеев, Фельдман

МПК: E21B 43/10

Метки: крепления, много-забойных, скважин

...Устройство для крепления много- забойных скважин содержит обсадные трубы 1 и 2 соответственно основного и дополнительного стволов гофриро" ванную втулку 3, размещенную в основном стволе и связанную с соединительным патрубком 4, установленным в верхней части обсадной колонны 2 дополнительного ствола скважины. ГоФрированная втулка (см. Фиг. 2) имеет гладкий участок 5 и продольные прорези 6, выполненные на гра,нице участка 5 с гофрами 7 втулки 3. Соединительный патрубок 4 имеет резьбовой участок 8 для соединения с обсадной колонной 2 дополнительного ствола скважины и жестко связан с гладким участком 5 втулки 3. Наружная поверхность втулки 3 покрыта уплотнительным составом.Устройство работает следующим образом.В первоначально пробуренный...

Номер патента: 827425

Опубликовано: 07.05.1981

Авторы: Воронин, Гаркин, Данилов, Калачев, Комков, Прохоров, Резник, Фельдман, Янковский

МПК: C03B 5/00

Метки: варки, отходов, стекловолокнаи, стеклошариков

...бассейна 1 Опревышает глубину канала кондиционирования 2 т в 1,8 - 2,2 раза. Ширина плавильного бассейна 1 В больше ширины каналакондиционирования 2 Ь в 7,5 - 12 раз.Над печью закреплен грейферный загрузчик 7, проекция которого расположенанад загрузочным лотком 8,В конце варочного бассейна 1 над егосводом смонтирована дымовая металлическая труба 9,Устройство работает следующим обра.зом.Отходы стекловолокна и стеклошариковпорциями 80 кг надают грейферным загрузчиком 7 на загрузочный лоток 8 ванноистекловаренной печи, С загрузочного лотка 258 через боковос загрузочное окно отходы Компонептв510 Химический состав стекла для производства стеклошариков согласно регламенту, вес. % ; 53 - 0,5 Химическии состав гранулированного стекла,...

Номер патента: 826380

Опубликовано: 30.04.1981

Авторы: Бажанов, Бакшеев, Венгеров, Козлов, Левин, Фельдман, Хоткевич

МПК: G06M 7/06

Метки: 826380

...к срабатыванию счетногоустройства (не показан),При дальнейшем вращеьпи призмы 1воздействие магнитного поля на геркон7 ослабевает и его контакты под действием контактных пружин размыкаются.Преобразователь, показанный наФиг. З,работает следующим образом,Когда призма 1 прижата гранью кповерхности сфальцованного листа и находится в неподвижном состоянии, то в обмотке 8 ЭДС не наводится. При поворотепризмы угловое перемещение магнитов 2вызывает наведение в обмотке 8 ЭДС,Наведенная в обмотке 8 ЭДС усиливается и формируется для запускасчетного устройства (не показано). Если преобразователь выполнен пневмоэлектрическимто устройство работает следующим образом.Когда чувствительный элемент - призма 1 (фиг.5) - прижата гранью к поверхности одного...

Номер патента: 824147

Опубликовано: 23.04.1981

Авторы: Бабицкий, Барбаров, Грицай, Грузенберг, Каменев, Розов, Фельдман, Холодный

МПК: G05B 19/18

Метки: позиционногорегулирования, цифровая

...некоторое значениеа 5 м, соответствующее максимальномузначению задающей частоты 1 А,.В процессе отработки заданного перемещения величина рассогласованияпоположению ь 5, а следовательно, и величина. задающей частоты ГЬ уменьшаются. При достижении соотношения Г ( 1 знак разностной частоты становится отрицательным и интегратор 73 Рработает в режиме вычитания импульсов, Код Мна выходе интегратора, а следовательно, и сигнал задания скорости Она выходе цифроаналогового преобразователя уменьшается и электропривод замедляется. При достижении величиной 5, значения равного 5 рассогласование становится равным нулю и электропривод останавливается в заданном положении.Реализацию оптимальной тахограммы торможения электропривода обеспечивает...

Номер патента: 823028

Опубликовано: 23.04.1981

Авторы: Алферов, Бельфор, Винников, Горюнов, Лычко, Сущук-Слюсаренко, Фельдман, Ющенко

МПК: B23K 9/12

Метки: подачи, сварочнойпроволоки

...А-А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2; на фиг, 4 - вид В на фиг. 1.Устройство содержит тележку 1, на которой смонтирована колонна 2, несущая установленную с возможностью вертикального перемещения рабочую площадку 3, снабженную сварочными головками с подающими механизмами 4. Кроме того, на тележке размещены катушки 5 с электродной проволокой 6.Для надежной и бесперебойной подачи сварочной проволоки между катушками с электродной проволокой и роликами подающих механизмов сварочных головок установлено общее для всех проволок компенсирующее устройство 7, которое имеет два концентрично установленных по числу проволок с возможностью вращения. ролика: подающий ролик в виде приводного вала 8 и наружный ролик 9, выполненный составным из...

Номер патента: 819486

Опубликовано: 07.04.1981

Авторы: Алексеев, Продан, Романов, Фельдман, Чехов, Шапошников

МПК: F17C 13/00

Метки: высокого, давления, затяжки, крышкисосуда

...многоступенчатого поршневого пресса, снабженного каналами 3 для подачирабочей жидкости и состоящего из цилиндров 4 с расположенными в них сплошнымипоршнями 5, между которыми размещенупор 6; крепежные детали, содержащие гайку 7 и шпильку 8, Соединительный узел включает муфту 9 и жестко связанную с ней обечайку 10, в верхней части которой закреплен упорный элемент 11 в виде крышки с байонетным захватом и регулировочный элемент 12, который может быть выполнен в виде винта, клина, набора шайб.Соединительный узел может быть выполнен в виде тяг 13, соединенных с муфтой 9 и снабженных регулировочными элементами 12.Устройство работает следующим образом, Предварительно производят монтаж устройства: навертывают муфту 9 на монтажный участок...

Номер патента: 818523

Опубликовано: 07.04.1981

Авторы: Макаров, Руйтул, Румковский, Фельдман

МПК: A01C 3/04

Метки: навесной, самоходное, устройствопогрузчик

...и выполнен в виде Г-образной емкости, большая часть которой расположена горизонтально, а меньшая часть вертикально. В вертикальной части емкости бака для рабочей жидкости выполнена прорезь 10 для обеспечения возможности соединения вала отбора мощности самоходного устройства 4 с гидроприводом 7 рабочего органа 6. Рама 1 выполнена в виде двух П-образных полурам, одна из которых расположена вертикально, а другая - горизонтально, стрела 5 шарнирно установлена на горизонтально расположенной П-образной полураме, а шарниры 2 для крепления рамы 1 к навесной системе 3 самоходного устройства 4 смонтированы на вертикально расположенной П-образной полураме, Гидропривод 7 рабочего органа 6 размещен внутри вертикально расположенной П-образной...

Номер патента: 817570

Опубликовано: 30.03.1981

Авторы: Белецкий, Косинская, Масюк, Сабадаш, Сергушков, Фельдман

МПК: G01N 27/20

Метки: датчик, дефектов, изделийс, неэлектропроводным, покрытием

...14, поражение 15 покрытияи коррозионно-усталостное повреждение 1 б покрытия и материала изделия,1Корпус 1 предлагаемого электрического датчика выполнен из диэлектрического немагнитного материала.В корпусе 1 размещена катушка 2 индуктивности с ферромагнитным сердечником 3, которая подключается через клеммы 4 и 5 к источнику переменного напряжения дефектоскопа, ферро" магнитный сердечник 3 выполнен с цилиндрической осевой полостью, внутри.которой расположен жесткий токоведущий стержень б, имеющий ограниченную подвижность вдоль оси ферромагнитно"го сердечника 3. Подвижность токоведушего стержня ограничивается опорой 7 в виде тела вращения и упругим элементом 8 мембранного типа таким образом, что осуществляетсяскользящий...

Номер патента: 815124

Опубликовано: 23.03.1981

Авторы: Фельдман, Черепахин, Яковенко

МПК: E02D 5/20

Метки: возведения, грунте, монолитной, стеныв

...достигается тем,что согласно способу возведения монолитной стены в грунте, включакндемуразработку траншеи под защитой тиксотропного раствора, размещение в травшее поддона и заполнение траншеи бетонной смесью путем ее укладки на поддон с одновременным перемещением поддона вниз, перемещение поддона внизосуществляют по мере схватывания бетоиной смеси.На фиг. 1 схематически представленаразработка траншеи; на фиг; 2 - запоииение траншеи бетонной смесью;.иа фиг, Эмонолитная стена, продольный разрез.По периметру возводимого сооруженииразрабатывают траншею 1 под защитойтиксотропного раствора 2. На бровкахтраншеи 1 выставпяют направпяющде 3в виде спаренных щитов, эакреппенныхна монтажных подмостих 4, оборудованных блоком 5 и тросовой лебедкой...

Номер патента: 812489

Опубликовано: 15.03.1981

Автор: Фельдман

МПК: B23K 37/00

Метки: сварочная

...(см.фиг, 2) с приводом 1 перемещения платформу 2, на которой установлена колонна 3,несущая установленную с возможностью вер812489тает новую точку опоры посредством роликов 19 на изделии. Усилие пружин 15 незначительно по сравнению с усилием давления консоли на изделие. В положении ФСварка, при вращении изделия опорные ролики 19 обеспечивают электроду свароч най головки 5 плавное пкремещение по поверхности изделий. формула изобретения 3тикального перемещения консоль 4 (фиг. 1), снабженную сварочной головкой 5, Кроме того, в верхней торцовой части колонны 3 смонтированы упорные. ролики 6, находящиеся в контакте с направляющей 7, установленной между колоннами цеха 8:, Для принудительного нарушения контакта между направляющими и роликами,...

Номер патента: 811031

Опубликовано: 07.03.1981

Авторы: Кулаков, Курилин, Фельдман

МПК: F16K 3/34

Метки: затвор, шиберный

...входное 2 и выходное 3 отверстия, герекрытые основным шибером 4 и дополнительным шиоером 5. Основной шибер 4,связан с приводным механизмом б, например, штоком гидроцилиндра, В дополнительном шибере 5 выполнен вырез 7 для прохода рабочеи среды, а сам шибер снабжен ограничительным упором 8, В вырезе 7 со стороны, противоположной основному шиберу 4 установлена решетка 9, между торцом которой,и основным шибером 4 образована разгрузочная полость 10,1-абота шиберного затвора заключаетсяв следующем.10 Приводным механизмом б перемещаютосновной шибер 4 вверх, при этом рабочая среда пз входного отверстия 2 поступает в полость 10 и через отверстия решетки 9 поступает в выходное отверстие 3. Давление 5 в полости 10 больше, чем в выходном...

Номер патента: 810876

Опубликовано: 07.03.1981

Авторы: Баранов, Просянов, Фельдман, Черепахин

МПК: E02B 3/06

Метки: подпорная, стенка

...расположенной у основания нижнего блока в одной плоскости с тыловой поверхностью.На чертеже изображен поперечный разрез подпорной стенки.Подпорная стенка выполнена из сборных железобетонных элементов заводского изготовления или из монолитного железобетона и состоит из клинового блока 1, снабженного плоской плитой 2 и соединенного с плитой контрфорсами 3, промежуточных блоков 4 и верхнего строения 5, омоноличивающего блоки по длине стенки и снабженного тыловой консолью 6, опертой на грунт.Для возведения подпорной стенки вы няют разработку грунта на глубину, ную высоте верхнего строения 5, и уста ливают направляющий блок или перевернутый промежуточный блок 4, на который опирают клиновой блок 1 с плоской плитой 2..Подпорная стенка,...

Номер патента: 806998

Опубликовано: 23.02.1981

Авторы: Барткевич, Иванчуков, Фельдман

МПК: F25B 9/00

Метки: газовая, криогенная

...в подшипниках 11 и на его внутренней поверхности выполнены плавно переходящие одна в другую винтовые канавки 12 правого и левого направлений,. взаимодействующие с роликами 8. Штоки 3 и 5 выполнены полыми и составными из двух частей, установленными с воэможностью их взаимного радиального перемещения, а направляющие 10 размещены в отверстиях штоков 3 и 5. Канавки 12 правого и левого направлений имеют одинаковое число витков, а сумма последних равна передаточному отношению механизма привода. Компрессорный поршень 2 образует полость сжатия 13, а поршень 4 образует полость расширения 14. Части штоков соединены между собой замком, изображенном на фиг.2. Опоры 9 фиксируются штифтами 15.Машина работает следукщим образом.Вращательное движение...

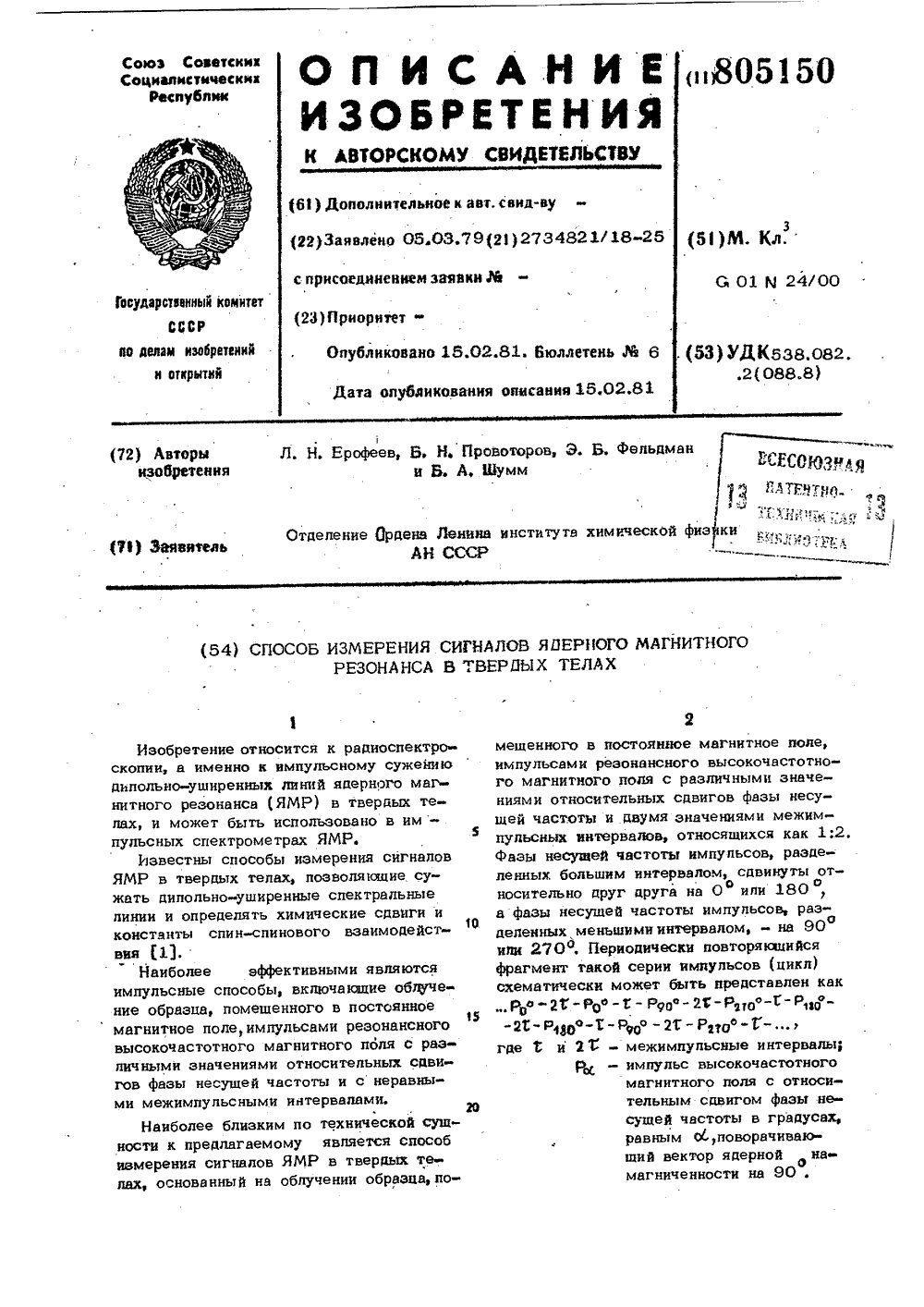

Номер патента: 805150

Опубликовано: 15.02.1981

Авторы: Ерофеев, Провоторов, Фельдман, Шумм

МПК: G01N 24/00

Метки: резонанса, сигналов, твердыхтелах, ядерногомагнитного

...180 и 270, что приводит к усложнению способа и предназначеного для его реализации спектрометраЯМР, так как в последнем должны бытьчетыре высокочастотных канала, в трехиз которых осуществляется независимаярегулировка фазы несущей частоты, а также должна производиться независимая ре-гулировка углов поворота ядерной намагниченности импульсами во всех четырехканалах (всего семь независимых регулировок параметров импульсов. Неизбежные погрешности и нестабильности в установке необходимых параметров импульсов ограничивают достигаемое сужениедипольно-уширенных линий ЯМР в твердыхтелах, и,следовательно, точность определения химических сдвигов и констант спинспинового взаимодействия,це изобретения - у рощение способа 30измерения сигналов ЯМР в...

Номер патента: 804134

Опубликовано: 15.02.1981

Авторы: Беляев, Громов, Колпаков, Кондауров, Парамонов, Простаков, Фельдман

МПК: B21F 27/10

Метки: kapkacob, арматурных, линия, пространст-венных

...подвижной поперечной балкой 31 с цанговыми захватами 32. Механизм шаговой подачи поперечных вертикальных прутков плоских сеток снабжен размещенными на станине направляющей гильзой 33, направляющими роликами 34 и 35, фиксатором 36 и электродами 37 и 38.Направляющая гильза 33 установлена на станине между ножницами 27 и электродами 37 и выполнена с поперечным окном, через которое вертикальный пруток контактирует с направляющими роликами 34 и 35. Фиксатор 36 установлен на станине между электродами 37 и 38. Внутри станины 1 установлены трансформаторы 39 для сварки вертикального прутка и трансформаторы 40 для сварки поперечного прутка.Перед установкой расположены бухтодержатели 41 с проволокой для продольных прутков. Позади установки...

Номер патента: 800522

Опубликовано: 30.01.1981

Авторы: Барткевич, Иванчуков, Фельдман

МПК: F25B 9/00

Метки: газовая, криогенная

...на фиг, 3 - вид А на Фиг, 1.Машина содержит компрессор 1, расширитель 2, тяги 3, поршень 4 компрессора, поршень 5 расширителя, вал 30 б электродвигателя, диск 7, канавки 8, штоки 9, направляющие 10.Газовая криогенная машина работает следующим образом.При вращении диска 7, установленного на валу 6 двигателя, тяги 3, двигаясь по канавкам 8, приводят поршни 4 и 5 в возвратно-поступательное движение. Поршень 5 расширителя движется с определенным опережением относительно поршня 4 компрессора, что обеспечивается установлением тяг 3 этих поршней в соответствующие канавки и дает получение в полости расширителя 2 криогенных температур.если канавки 8 имеют переменную глубину по всей своей длине, то в этом случае тяги поршней состоят из...

Номер патента: 799949

Опубликовано: 30.01.1981

Авторы: Белотуров, Бляхер, Волосовцев, Воргачев, Гудименко, Макаров, Пахомов, Фельдман

МПК: B28B 7/22

Метки: бортовформы, замок, соединения

...20, расположенный в прорези 13с возможностью перемещения в ней приперемещении штока 17 гидроцилиндра11,Двуплечий рычаг 15 и запорная скоба 3 выполнены из двух соединенныхмежду собой осями пластин. Замок снабжен амортизатором 21, который установлен между двумя кронштейнами 5 и9 и выполнен из упругого материала.Для эапирания и открывания бортов2 и 4 формы предусмотрено четыре замка, которые установле;ы попарно ввер- р 5ху и внизу на стыкующих концах наружных Г-образных бортов. Все замки закрыты защитными кожухами 22 и работают одновременно при приведении в действие их гидроцилиндров 11.Каждый иэ четырех замков работаетследующим образом.При раскрытом замке шток 17 гидроцилиндра 11 выдвинут, запорнаяскоба 3 и двуплечий рычаг 15...

Номер патента: 798517

Опубликовано: 23.01.1981

Авторы: Агибалов, Бельдейко, Кошман, Нагорский, Сидоренко, Фельдман

МПК: G01L 3/04

Метки: momehta, крутяще-го

...между шариком 11 и дросселем 16 повышается до тех пор, пока сила его воздействия на шарик 11 уравновесит силу, приложенную к шарику со стороны профилированной поверхности 7. В .процессе работы устройства шарик 11 взвешен в воздухе и, следовательно, отсутствует трение шарика с поверхностью сопла 12. При колебании давления питания пневматического измерителя перемещения происходит дополнительный изгиб упругой консольнойбалки 6 в плоскости, проходящей черезось 14, перпендикулярную профильнойповерхности 7, и, тем самым, осуществляется компенсация колебаний давления питания.При работе устройства сопло 12не вращается вместе с валом, а соверш шает пространственные колебательныедвижения, величина которых зависитот положения сопла 12 по...

Номер патента: 796949

Опубликовано: 15.01.1981

Авторы: Крестьянинов, Леоненков, Ушаков, Фельдман

МПК: H01H 51/28

Метки: герконах, реле

...из трех герметиэированных переключающих герконов 1-3, обмотки 4 управления, корпуса 5 с четырьмя высокочастотными выходами 6. Герконы имеют пружинные контакты 7 и 8 из Ферромагнитного материала и796949 формула изобретения аказ 9790/ ВНИИ лиал ППП "Патент", г; Ужгород, ул. Проектная,контакт 9 из неферромагнитного материала. Контакты 7 являются замыкающими, 8 - переключающими, 9 - размыкающими. Выводы от контакта 7 первого геркона и контакта 8 второго геркона соединены между собой. Выводы от контактов 7 второго и третьего геркона тоже соединены между собой. Вывод от контакта 9 второго геркона подключен к корпусу 5 реле. Выводы от контактов 8 и 9 первого и третьего герконов подсоединены к четырем высокочастот- о ным выходам 6, Все три...

Номер патента: 790349

Опубликовано: 23.12.1980

Авторы: Гамбург, Фельдман

МПК: H03K 23/02

Метки: деления, делитель, коэффициентом, нечетным, частоты

...вход которого соединенс ввходом инвертора 4, а выходэлемента И-НЕ 5 соединен с входомсброса первого Р-триггера.Делитель частоты с нечетным коэффициентом деления работает следующим образом,Для простоты изложения приеме,что в исходном состоянии делительчастоты находится в нулевом состоянии, На его входе б и выходе 7, атакже на выходах О-триггеров 2 и 3низкие уровни напряжения, на выходеинвертора .4 и выходе элемента И-НЕ5 - в высокий уровень напряжения.На 0 входах триггеров 2 и 3 - низкие уровни напряжения, поступающиесоответственно с прямых выходов0-триггеров 1 и 2. На О входе Ртриггера 1 - высокий уровень напряжения.При поступлении на вход 6 импульса входной частоты включается О-триггер 1, а на его прямом выходевыходе 7 устройства -...

Номер патента: 789802

Опубликовано: 23.12.1980

Авторы: Стариков, Фельдман

МПК: G01R 19/04

Метки: значения, код, пиковых, преобразования, сигнала

...через элементы ИЛИ 8 иИ-НЕ 9 поступают на управляющий входаналогового запоминающего устройства 3. Устройство 5 определяет моменты прохождения пиковых значений положительного сигнала, а устройство бмоменты прохождения пиковых значений отрицательного входного сигнала,Устройство 5 для положительного сигнала работает следующим образсм.Сигнал поступает на одну диагональ мостовой схемы, состоящей из диодов 14 и 15, конденсатора 16 и резистощо Устройство б работает аналогичным образом.Однако изменение полярности включения диодов 21 и 22 обеспечивает,определение пиковых значений отрицательного сигнала. Выходные импульсы устройств 5 и б объединяются спомощью элемента ИЛИ 8, на выходекоторого появляются импульсы, определяющие пиковые значения...

Номер патента: 789511

Опубликовано: 23.12.1980

Авторы: Фельдман, Шиманская

МПК: C07C 69/74

Метки: 2-(6-карбоксигексил, 2-она-1, циклопентен, этилового, эфира

...-карбоксигек 1 Осил)-циклопентанона, отличительной особенностью которого являетсяпроведение дегидрирования хлоридомдвухвалентной меди при температуре80-850 С в среде ацетонитрила. Процесс желательно вести при стехиометрическом соотношении этиловогоэфира 2-(б-карбоксигексил)-циклопентанона"1 и хлорида двухвалентноймеди, равном 1:2, 20Процесс целесообразно также проводить в присутствии кислорода в качестве окислителя. При этом мольноесоотношение этилового эфира 2-(б-карбоксигексил)-циклопентанонаи 25хлорида двухвалентной меди можетбыть снижено;.до 1:0,6.Выход целевого продукта во всехслучаях, в расчете на прореагировавшее исходное, составляет 75-84.Кроме того, в предложенном способене используются реагенты, вызывающие коррозию...

Номер патента: 787688

Опубликовано: 15.12.1980

Авторы: Гаркавенко, Гусев, Фельдман

МПК: F01D 1/18

Метки: ступень, турбомашины, экспериментальной

...осевого зазора между направляю щими лопатками диафрагмы и рабочим колесом, что снижает надежность.Известна также ступень экспериментальной турбомашины, содержащая рабочее колесо и диафрагму, имеющую обод 26 с внутренней поверхностью, образующей наружный обвод проточной части, и измерительным зондом, полотно и расположенные между ним и ободом направляющие лопатки, причем датчик зонда25 размещен между последними и рабочимколесом 2)Однако в такой ко возникают срывы потока с кр а для прохода зонда. Это п искаже нструкции аев вырез риводит к экспериментальной ащая рабочее коленим проставку с ом, причем проставка жностью поворотаны течения потока ра ак следствие, к недо ученных результатов, жность.эобретения - повышензондом 2 установлено с...

Номер патента: 787305

Опубликовано: 15.12.1980

Авторы: Аглицкий, Александров, Гвоздев, Гейнц, Гольдина, Гун, Дубнер, Кантор, Лачинов, Тополянский, Фельдман, Цимблер, Черникин, Шаталова

МПК: B65G 51/00

Метки: грузов, контейнерах, пневматического, транспортирования, трубопроводам

...после патрубка 27 и после участка 21,после затвора 4 и после затвора 5.Работа установки. осуществляется55 следующим образом.Весь рабочий цикл установки можно условно разделить на три операции: приема, накопления.и разделенияконтейнеров.щ В зависимости от выбранного варианта установки,т.е. в зависимости оттого, соединен перфорированный участок 21.транспортного трубопроводас всасывающим патрубком 18 воздуходувного агрегата 2 или нет, при опе 787305рации приема контейнеров в данную станцию установки поток транспорти,рующего воздуха организуется или за счет разрежения создаваемого воздуходувным агрегатом данной станции, или за счет давления, разливаемого воздуходувным агрегатом предыдущей станции.В последнем случае при операции...

Номер патента: 785749

Опубликовано: 07.12.1980

Авторы: Бокринская, Комлик, Косинский, Масюк, Сабадаш, Фельдман

МПК: G01N 29/04

Метки: методом, ультразвукового, эхо-импульсным

...преобразователя, а в качестве материала преобразователя используют параэлектрик.Сущность способа заключается вследующем.10 В контролируемое изделие с помощью преобразователя излучают ипринимают импульс, отраженный от дефекта. Одновременно на преобраэова"тель воздействуют дополнительным 5 электрическим полем. В качестве материала преобразователя используютпараэлектрик.В результате приложения электрического поля определенной величины в 2 О материале возникает пьезоэлектрический эффект, определяющий излучающиеи приемные характеристики искателя.Благодаря этому производится селектирование принятого сигнала. При 25 дальнейшем увеличении поля чувствительность преобразователя линейновозрастает. Таким образом, подаваяна преобразователь такого...

Номер патента: 784007

Опубликовано: 30.11.1980

Авторы: Иосипов, Солоха, Фельдман

МПК: H03K 23/02

Метки: делитель, коэффициентом, пересчета, частоты

...4 Составитель Р,РановТехред М. Табакович ха но Редактор Н Корректор о,ковинс акаэ 85 Тираж 995 ПодписиГосударственного комитета СССРелам изобретений и открытийосква, Ж, Раушская наб д .4/5т 63ВНИИ 1 Филиал303 ПП Патент, г,Ужгород, ул,Проектная,В исходном состоянии разряды регистра сдвига 1-3 находятся внулевомсостоянии, т,е, регистр сдвига находится в состоянии 000, на прямом выходе триггера 4, который является выходом устройства, присутствует также нулевой потенциал, При поступлении по входной шине переднего фронтапервого тактовбго импульсарегистр . сдвига переходит в сос- .тояние 100, при поступлении перед-; него фронта второго тактового импуль-, са регистр сдвига переходит в состояние 110,при поступлении переднего Фронта...

Номер патента: 782828

Опубликовано: 30.11.1980

Авторы: Васильев, Кипнис, Маслов, Фельдман, Цыбулин

МПК: B01D 25/20

Метки: фильтр, щелевой

...каркаса 1 установлен ограничитель 4 при помощи шайбы 5, Ограничитель выполнен на поршне 2. Ограничители 4 служат для осуществления регулирбвания зазора между витками пружины.фильтр работает следующим образом.При ходе плунжера глубинного насоса вверх происходит всасывание и на Фильтре появляется перепад давления, под действием которого поршень 2 перемещается вверх до упора, выполненного на поршне, и пружина 3 сжимается. При782828. Формула изобретения Составитель Э. АндреевДайч Техред Н,Граб рректор А. Гр ко дакт Заказ 841 писн комитета СССРи открытийская наб , д."Патентф, г. Ужгород, Ул, Проекты этом щелимежду витками уменьшаются, "имеханические примеси, прижатые потоком жидкости"к виткам йружнйы,"частично раэдавливаются и...

Номер патента: 782772

Опубликовано: 30.11.1980

Авторы: Румковский, Серегин, Текучев, Текучева, Фельдман

МПК: A01K 1/01

Метки: выгрузки, навоза, плотного, скрепер

...захватывающего устройства.Цель достигается тем, что створки размещены внутри полурамы, причем боковые элементы снабжены ограничителями поворота створок, расположенными под поперечной планкой, которая выполнена со стопором, размещенным на пути движения створок.На Фиг.1 изображен скрепер для выгрузки плотного навоза, вид сверху; на Фиг.2 - то же,вид в аксонометрии. Скрепер для выгрузки плотного навоза включает коробообразную полураму 1, связанную посредством тяги 2 с механизмом привода (не показан). Полу- рама состоит из боковых элементов 3, и консольно соединенных с ними шарнирами 4 створок 5 для захвата навоза.В верхней части боковые элементы 3 соединены между собой поперечными планками 6 и снабжены ограничителями 7 поворота створок 5,...

Номер патента: 779496

Опубликовано: 15.11.1980

Авторы: Джигит, Дудивка, Фельдман, Шиш, Штильман

МПК: E01D 19/04

Метки: катковая, опорная, часть

...продоль.ная направляющая выполнена в виде имеющегоцентральное сквозное отверстие пол стяжнойболт диска с реборлой, размещенного внутри779496 3отрезка трубы в соответствующем зазоре иконтактирующего с одной иэ торцовых гранейнаполнителя, причем реборда каждого диска .выступает за наружные стенки отрезка трубыи контактирует с соответствуюгцей торцовойего гранью.При этом, беэусадочный наполнитель можетбыть выполнен из бетона на напрягающемне менте.Г.На фйг. 1 изображена катковая опорнаячасть, продольный разрез; на фиг. 2 - то"же,вид в плане; на фиг. 3 - разрез А-А на.фиг. 2,Катковая опорная часть содержит верхнюю 1и нижнюю 2 металлические опорные плиты,размещенный между ними металлический ка.ток, выполненный в виде отрезка трубы...

Номер патента: 777462

Опубликовано: 07.11.1980

Авторы: Кучеренко, Нудель, Рекунов, Фельдман, Шкарин

МПК: G01G 9/00

Метки: массы

...массы;ЛРи - ,изменение сопротивления плечатензомоста тензодатчика 2 из.меряемой массы;Кэ, Ки - коэффициенты преобразованиятензодатчиков.При отсутствии измеряемой, массы указатель 15 устанавливается против нулевой отметки шкалы 15 с помощью лотенциометра 17.При,наложенни груза на грузоприемвую платформу 1 тензодатчик 2 деформируется и на его выходе появится напряжение разбаланса Уи, которое приложится ко входу усилителя некомпенсации 7у у иии о р )где Уо - напряжение почитания тензодатчика 2;Р - сопротивление плеча тензомостадатчика 2.Напряжение Уи усилятся усилителемнекомпенсации 7 и двигатель 10 начнет вращаться, перемещая движок реохорда 11 и указатель 15, При этом напряженне, снимаемое с реохорда И, преобразовывается усилителем...
