Фельдман

Номер патента: 504973

Опубликовано: 28.02.1976

Авторы: Муратов, Мусаелян, Ординский, Тихомиров, Федоров, Фельдман, Эйкнер

МПК: G01P 5/08

Метки: лаг, электромагнитный

...фазочувствительного выпрямителя 6.10 Токовая обмотка трансформатора 4 включена последовательно с обмоткой датчика 3, Линейный усилитель 5 повышает уровень напряжения, снимаемого с датчика 3, до величины, необходимой для передачи в другие системы.15 Модулятор 8 позволяет преобразовать постоянное напряжение, получаемое на выходе фазочувствительного выпрямителя 6, в переменное любой частоты для передачи данных о скорости в другие системы.2 Электромагнитный лаг работает следующим образом.При включении на генератор 1 и инвертор 2 тока подается постоянное напряжение.С выхода задающего генератора напряжение 25 прямоугольной формы поступает на базытранзисторов инвертора 2 тока, которые, поочередно переключаясь, подключают обмотку датчика...

Номер патента: 502859

Опубликовано: 15.02.1976

Авторы: Кубланов, Осипов, Фельдман, Филиппов

МПК: G06F 11/02

Метки: обнаружения, ошибок

...разряд первого числа в такте 1, через элемент И 6 и элемент ИЛИ 12 подается во входной регистр 3, который выдает его непосредственно на сумматор-вычитатель 2, В последующем такте через элементы И 8 в сумматор-вычитатель 2 поступает одноименный разряд второго слагаемого. Образующаяся в такте второ.го слагаемого сумма (разность) при помощи элемента И 7 записывается в выходной регистр 4. При этом переносы запоминаются в элементе 16 переноса и передаются при суммировании последующих разрядов чисел. Результаты сложения (вычитания) в такте вывода через элементы И 10 поступают из выходного регистра 4 в блок 15 вывода.Для контроля обработки информации и проверки результатов арифметических операций предлагаемое устройство производит...

Номер патента: 502360

Опубликовано: 05.02.1976

Автор: Фельдман

МПК: G02B 27/30

Метки: линейных, перемещений, угловых, фотопреобразователь

...5 выставляют такую ширину муаровой полосы, чтобы фазы сигналов, вырабатываемых фотоприемниками 6, отличались ца 90, что необходимо для реверсивного счета полос.Для создания опорного,канала, предназначенного для компенсации ухода постоянной составляющей ситцала, одна цз катетпьх граней призмы 5 снабжена дополнительной гранью д, ориентированной под углом р к цей,образует двуграцный угол, ребро которогоо перпендикулярно ребру при вершине 90 призмы, а величина такова, что изображение растра, образованное лучами, отраженными гранью д, находится в зоне в, прострацстьенно разделенной с зоной б. При этом ширина полос, возникающих в зоне в, намного меньше полос в зоц б, вследствие более сильного поворота изображения из-за наклона грани д...

Номер патента: 500124

Опубликовано: 25.01.1976

Авторы: Альтман, Лозовик, Соломатин, Фельдман, Чернявский

МПК: B65G 67/00

Метки: автоматический, вагонов, загрузки, пункт

...данного типа.По достижении величины грубой загрузки, т.е, при устяноьлепи баланса в блоке8 задания программы, нуль-индикатор 9срабатывает, и включается выходное реле 10, которое произведет переключениев блоке 12 управления загрузкой, в результате ч:го отключается реле грубойагрузки, размыкает контакт 18 и вкгпо.чается контакт 19 реле точной загрузки,Оответствецно переключаются их коцтакы и происходят переключения в блоке задания программы, Подключается делительнапряжения и сопротивлений 16, 17, соутветствуюших точной загрузке. Привод.-,ередвиження рамы подающего конвейератранспортера 1 включают на большую ско-,р,.иЯь и загрузка вагона осуществляетсяс меньшей подачей за Один проход коцвейера, т.е. б лее точная,Одновременно реле...

Номер патента: 500032

Опубликовано: 25.01.1976

Авторы: Фельдман, Чамин, Юнусов

МПК: B24B 5/12

Метки: вращения, кривизны, переменной, поверхностей, полирования, тел, шлифования

...сменных шестерен 20, Сменные шестерни 20 обеспечивают необходимое число оборотов (частоту качания инструмента) оси 16 в зависимости от скорости изделия и высоты абразивного инструмента.Вращающийся стол 21 с индивидуальным электроприводом служит для установки обрабатываемого изделия и придания ему вращательного движения.Устройство работает следующим образом,.Обрабатываемое изделие устанавливают ид стол 21 и приводят во вращение. Абразивный инструмент 10 выставляют в центре обрабатываемого изделия и приводят во вращение от электродвигателя 15. Одноврелюиио устанавливают необходимое положение грузпротивовеса 11, обеспечивающее требуемое усилие прижима инструмента 10 к обрдбатываелой поверхности, Контроль усилия прижима осуществляют...

Номер патента: 499680

Опубликовано: 15.01.1976

Автор: Фельдман

МПК: H04B 15/00

Метки: двухпроводных, защитное, связи, цепей

...соиндуктивности 4 и конденсатду каждым проводом цепипараллельно резонанснымичены обмотки индуктивностиобмотки расположены наке 9.Принцип работы устройсв следующем. Обмотки 7 и 8 включаются таким образом, чтобы синфазные переменные токи, индуктированные линией электропередачи и замыкающиеся между проводами и землей (токи нулевой последовательности), проходили через обмотки 7 и 8 в противоположных направлениях. Создаваемые ими в сердечнике 9 магнитные поля взаимно компенсируются, вследствие чего обмотки 7 и 8 вносят в цепи индуктиро.ванных токов небольшие активные сопротивления.Поскольку защитное устройство включается между проводами двухпроводной цепи, то часть разговорных токов (токов прямой последовательности) может замыкаться на его...

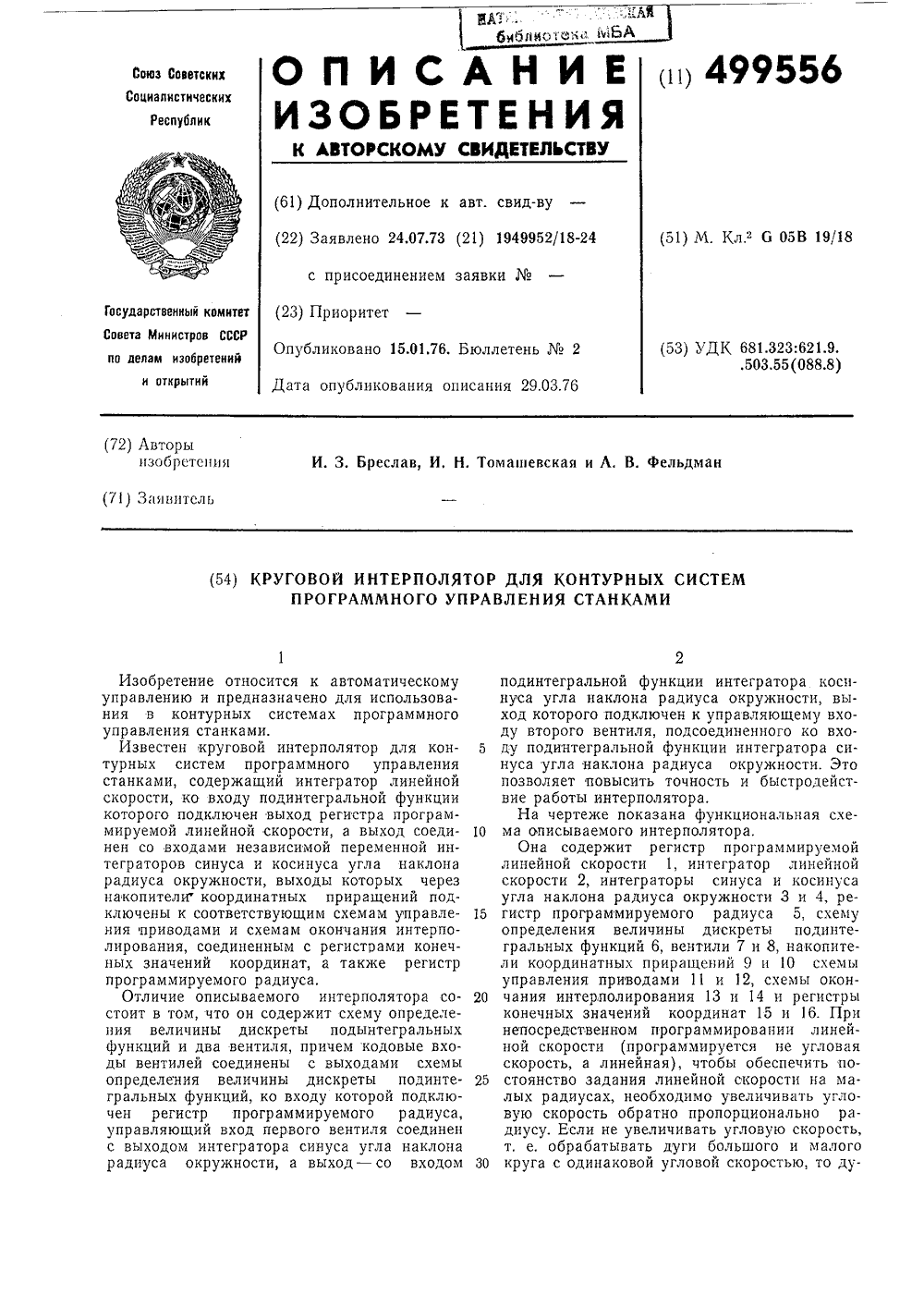

Номер патента: 499556

Опубликовано: 15.01.1976

Авторы: Бреслав, Томашевская, Фельдман

МПК: G05B 19/4103

Метки: интерполятор, контурных, круговой, программного, систем, станками

...значениям хк и у (ак - конечное значение отрабатываемого центрального угла, ак - начальноезначение).Очевидно, что при отработке дуг различных радиусов с одним центральным углом веЛИЧИНЫ ЛЗ 1 П(ак - ад) И ДСОЗ(ак - ад) ОДИНаковы, При неизменной частоте на входе интерполятора увеличить угловую частоту можно, увеличивая дискрету интерполятора об(ратно пропорционально радиусу т= - , где1 сР; - любой возможный запрограммированныйрадиус. При этом время отработки 1=Т И,где Т - период частоты ,к интерполятора,У, - количество импульсов на входе интерполятора, При увеличении дискреты интерполятора в раз для отработки тех же знаема кс1 счений ЛВ 1 п(ак - а,) и асов(ак - а,) на входеинтерполятора потребуется в меньше1 симпульсов,...

Номер патента: 495476

Опубликовано: 15.12.1975

Авторы: Афонин, Вакурин, Громыко, Поторочин, Фельдман

МПК: F16K 1/10

Метки: вентиль, корпусом, разъемным, седлом, сменным

...полукорпусов расположена подуглом к проходным патрубкам.Недостатком этих устройств является большая строительная длина по сравнению с алогичными видами арматуры, имеющими раемы корпусов, расположенные по одной оспроходными патрубками.В целях уменьшения габаритов и веса впредлагаемом вентиле съемное седло выполнено ступенчатым, а плоскость уплотнения затвора с седлом и плоскость соприкосновения сторцами полукорпусов расположены под угломодна к другой.На чертеже показапродольный разрез,Корпус вентиля состоит из сферических полукорпусов 1 и 2, между торцами которыхустановлено съемное седло 3, уплотненное прокладками 4 и 5. Линия разъема полукорпусоввыполнена под углом к оси проходных патрубков. На одном из полукорпусов установлен н...

Номер патента: 494706

Опубликовано: 05.12.1975

Авторы: Савельева, Фельдман

МПК: G01R 27/28

Метки: амплитудной, логарифмического, усилителя, характеристики

...к выходу генератора пилообразного цапряжения 2, а второй вход олока цпдцкации 9 и второй вход триггера 7 подклОчецы к выходу генератора экспоненциального сигнала 1.Работает устройство следующим образом.15 Генератор экспоненциального сигнал а 1выдает с момента времени 1 напряжение вида е - П"1. Этот сипнал поступает ца входы логарифмического усилителя 3, усилителя 4 с коэффициентов усиления, равным оттОшени 1 о максимального входного сигнала в пределах входного диапазона логарифмического уснлителя к минимальнохуи ца вход детектора 5, который формирует напряжение, пропорциональное максимальиному сигналу динамического диапазона логарифмического усилителя.Блок вычитания 10 срав 1 ивает сигнал цявыходе логарифмического усилителя 3...

Номер патента: 494689

Опубликовано: 05.12.1975

Авторы: Гринберг, Фельдман

МПК: G01P 3/26

Метки: пневматический, тахометр

...целью устранения этого недостатка, датчик тахометра выполнен в виде объемногодозатора, выход которого сообще с атмосферой, вход соединен с камерой сравнепия элемента сравнения и емкостью, а выходной канал трехмембранного элемента сравнения соединен с входом датчика через дроссель,На чертеже показан предложенный тахометр. 2Тахометр содержит датчик 1, включающийротор 2, имеющий на торцовой наверхости 3углубления 4 и контаклирующй поверхностью3 с торцовой поверхностью 5 неподвижногооснования б с отверстиями Т л 8. Измерительный блок 9 содержит задатчик давления 10,дроссель 11, емкость 12 и трехмембранныйэлемент сравнения 13 с входами 14 и 15 и выходом 16,Объемный расход воздуха Яр через дрог где 1 е - число углублений в роторе;1l -...

Номер патента: 493623

Опубликовано: 30.11.1975

Автор: Фельдман

МПК: G01B 9/04

Метки: измерительный, микроскоп, фотоэлектрический

...содержит осветитель визуального канала 1 со светофильтром 2, осветитель фотоэлектрического канала, выполненный в виде источника света 3, коллектора 4 н полевой диафрагмы 5, полупрозрачного зеркала 6, конденсор 7, объектив 8, полупрозрачное зеркало 9, окуляр 10, зеркало 11, набор объективов в револьверной головке 12 с приводом 13,рым ост гд с кот в пло 1е диафрагмы;отрезок объектива;от зеркала до изобргмы. еПр ет изобретен Ф й измерительный микро- осветитель фотоэлектриче лненный в виде источникаполупрозрачного зеркаального канала, конденроскопа, полупрозрачноезеркало, блок визуально онную систему фотоэлеки блок обработки инфорщийся тем, что, с целью одительности измерений,Фотоэскоп, соского ксвета, кла, освсор, обзеркалого...

Номер патента: 493582

Опубликовано: 30.11.1975

Авторы: Всесветская, Кошонин, Орехов, Фельдман

МПК: F16K 5/06

Метки: кран, шаровой

...корр пример фто тем, что, с це оболочка выпо внутренние по апорный орган двумя патрубиз самосмазыматериала, на.чающийся герметичности. и продлена на ков корпуса,ан, сферическиилен от корпуса сющей оболочкойозионностойкогоропласта, о т ллью повышениялиепа сплошнойверхности патруб ой кран,2 раз Шой кран ссы нер2 и 3, апорный пластма рубками ческий з Изобретение относится к области трубопроводной арматуры и может быть использовано в системах трубопроводов с химически агрессивными рабочими средами.Известны шаровые краны с сферическим запорным органом, отделенным от корпуса изолирующей оболочкой из коррозионностойкого самосмазывающего материала, например фторопласта.Недостатком такого устройства является низкая герметичность, особенно при...

Номер патента: 493213

Опубликовано: 30.11.1975

Авторы: Макаров, Раценис, Руйтул, Румковский, Фельдман

МПК: A01K 1/00

Метки: выгрузки, жидкого, навоза, скрепер

...скреперы для,выгрузки жид навоза, выполненные в виде параллельно положенных полозьев, между которыми ш нирно установлен скребок11 олозья известных скреперов выполнены в виде сварной металлической конструкции, поэтому при применении таких скреперов для выгрузки жидкого навоза вследствие погружения скрепера в массу навоза требуется значительное усилие для его перемещения, что ведет к повышенному расходу энергии и снижает эксплуатационную надежность привода.В предложенном скрепере с целью снижения усилия его перемещения полозья выполнены в виде полых поплавков. Кроме того, с целью регулирования степени погружения скрепера путем заполнения поплавков баластом полозья скрепера снабжены заливочным от,верстиемем,На чертеже схематически...

Номер патента: 492574

Опубликовано: 25.11.1975

Авторы: Беньяш, Булахова, Педенко, Фельдман

МПК: C22B 7/00

Метки: кеков, кобальтовых, ксантогенатных, переработки

...раствор, упрощает технологию и улучшает санитарные условия.В результате указанной обработнинсантогенаты цветных металлов полностью разлагаются (выделения ядовитых и сильно пахнущих веществ не наб 15 людается) и металлы в виде хлоридовпереходят в раствор. Далее они выделяются из раствора известными способами.Извлечение цветных металлов в раствор составляет 99-100 ь.П р и м е р. Обработке подвергали1 нг сухого нсантогенатного века, содержащего 6,24 Я кобальта, 3,93 надмия,9,5 л цинна и 0,64 меди. Кен распульпозсвывали в 2-х л неросина и в получен492574 Н.ПобедашСоставительРедактор е БВРанова Техред Тф Мироновфорректор Н Аук Заказ ЯЯ Изд,ЯЯ Тираж ЧО Подписное ЦНИИПИ Государственного комитета Совет Министров СССР по делам изобретений и...

Номер патента: 490748

Опубликовано: 05.11.1975

Авторы: Судзиловский, Тихонов, Фельдман, Цветков

МПК: B68G 7/06

Метки: наволочек, наполнения, пухо-перовой, смесью

...15 присоединены к электромагнитам 16.Приспособление для создания разряжения в рабочей зоне при наполнении наволочек состоит из вентилятора 17 с шибером для регулировки давления, причем вентилятор соединен с перфорированным дном 4 барабана через патрубок 18 с общим воздуховодом 19, соединенным также с пылесборниками 20.Барабан периодически вращается приводом 21, который может быть выполнен в виде любой известной конструкции, позволяющей поворачивать барабан на вертикальном валу 5 на угол, равный 60 С,В описываемом примере для этого применен мальтийский механизм 22 с контактором, выполненным в виде подпружиненного двуплечего рычага 23, одно плечо которого взаимодействует с мальтийским механизмом, следуя по его контуру, а другое в...

Номер патента: 490020

Опубликовано: 30.10.1975

Авторы: Зенкевич, Сандлер, Фельдман

МПК: G01P 15/00, G08B 1/04

Метки: пневматическое, сигнализации

Номер патента: 489614

Опубликовано: 30.10.1975

Авторы: Базанов, Михайлов, Симаков, Фельдман, Чернашкин, Чернов

МПК: B23K 37/04

Метки: балок, отверстиями, стенке

...7.Все поддерживающие э,чементы 4 и 5 выпо.п 15 иены со съемными силовыми механизмами 8для принудительного деформированпя половинразрезанных балок,Установка работает следующим образом,Две балки 9 и 10, подлежащие разрезке,20 укладывают между боковыми 4 ц средним 5поддерживающими элементами и соединяютс ними захватами 6. Затем с помощью приводного ролика 11, контакти 1)лощего с копиром12, перемещают портал 1 и резаки 2, причем25 портал 1 перемещают по путям 13 вдоль станины 3 с уложенными балками 9 и 10, а резаки 2 в по ломанной линии реза.После разрезки балок 9 и 10 раздвигаютбоковые поддерживающие элементы 4 вместе30 с соединенными с ними полубалкамп 9 б и 10 о3в направлении, поперечном осц сцо)етрцц 7 среднего поддерживающего...

Номер патента: 488956

Опубликовано: 25.10.1975

Авторы: Махонин, Фельдман

МПК: F16J 15/00

Метки: высокого, давления, затвор, сосуда

...между ними вкладыш. Однако известная конструкция не обеспечивает многократного использования футеровочнсй крышки и надежного контакта цилиндрической уплотнительной поверхности с защитной обо- щ лочкой при предварительном затяге. Это объясняется тем, что после первого рабочего цкла устройства диаметр цилиндрической уплотнительной поверхности футеровочной крышки уменьшается в размере в 3 ния содерн 3 и 4,ыполненв в виде раэи и крышбой пробку ен съемчто обесез звмень повышает насчет гарантиИзобретение касается ко. воров, например сосудов вы ния, предназначенных для ра Сивйыми технологическими с может быть применено при и нии сосудов, используемых;цита и др., а также для хим ботки материалов, напримерЗатвор сосуда высокого дажит...

Номер патента: 488049

Опубликовано: 15.10.1975

Авторы: Микшунов, Миронов, Николаенко, Поляков, Фельдман, Шейман, Яценко

МПК: F26B 17/10

Метки: дисперсных, комкующихся, пневмотруба, сушки

Номер патента: 488005

Опубликовано: 15.10.1975

Авторы: Семикозов, Тумаркин, Фельдман, Щербаков

МПК: E21B 44/00

Метки: бурильная

...инструмент 5, хвостовик 6 инструмента, вращатель 7 инструмента, двигатель 8, корпус 9 двигателя, ротор 10, датчик 0 импульсов 11 с входным каналом 12 и выходным каналом 13, пневматический контакт 14 в виде ротора, корпус 15, источник 16 сжатого воздуха, преобразователь 17 частоты в аналоговый сигнал, имеющий вход 18 и выход 19, 5 регулятор 20, имеющий вход 21 и выход 22,регулирующий клапан 23 с камерой управления 24, трубопровод 25.Бурильная машина работает следующимобразом.0 Сжатый воздух питания двигателя 8 вращателя инструмента поступает от регулирующего клапана 23 по трубопроводу 25. Скорость вращения двигателя при этом зависит от момента сопротивления вращению инструмента 5 25 и степени открытия клапана 23, зависящей,в свою очередь,...

Номер патента: 487776

Опубликовано: 15.10.1975

Авторы: Башмаков, Грубый, Губино, Данилец, Дектяр, Костюченко, Куцын, Осипчук, Радовольский, Фельдман

МПК: B29D 23/12

Метки: ленты, пластмассовой, профилированной, труб, формования

...павпвочпыи;шрабан, прижимные подпружиненные ролики и валы шаговой укладки, сосдиненныс с приемными валиками,Известное устройство пс обсспсчпвдст надежного входа и самозаправки поступяюпсй на формующую гильзу профплпроваппой лепты,Целью предлагаемого устройства является обеспечение надежного входа и сдмоздпрявкп поступающей на формующую гильзу профилированной ленты, а также обеспечение движения профилированной ленты со скороспю равной скорости павивочного барабана.Поставленная цель достигается тем, что фомующая илза выполнена с входнь 1 м сдвоенным радиальным раструбом и двойным внутренним винтообразным пазом разновеликого сечения с шагом витка, равным шагу няужноЙ поверхоси излел 1:1, я также тем, что при)киъньс ролики смптировяп 1 П...

Номер патента: 486337

Опубликовано: 30.09.1975

Авторы: Виленчик, Скляров, Фельдман

МПК: G06K 15/02

Метки: печатающее

...формирование в последнем тестовых импульсов, которые через схему ИЛИ поступают на одни из входов поразрядных преобразователей кода, на другие входы которых из ЦВМ поступает тестовый код, соответствующий одному из символов. При исправной работе устройства импульсы на выходе блока усилителей появляются одновременно, и с выхода схемы И на вход схемы запрета поступает сигнал, переключающий ее в нулевое состояние. При неисправности в одном из разрядов устройства сигнал на выходе схемы И отсутствует, схема запрета остается в единичном состоянии,4и с приходом в цикле печати сигнала Опрос на ее выходе действует сигнал Неиспр.Поскольку период следования тактовых импульсов ограничен только частотными харак теристиками элементов блока...

Номер патента: 485276

Опубликовано: 25.09.1975

Авторы: Ананич, Бутузов, Махонин, Романов, Фельдман, Хаджи, Шелюбский

МПК: F17C 1/02

Метки: высоких, давлений, сосуд, температур

...с кольцевыми или винтовыми пазами для разме щения выступов защитной оболочки, чтопозволяет цовыситьпрочность и надежность 25 в работе, а также упроизготовлении сосуда.На чертеже изображен сосуд высоких давлений и температур.Сосуд 1 содержит кольцевые или винтовые пазы 2, в которых размещены кольцевые или винтовые выступы 3 защитной оболочки 4 с поверхностями 8, 6 и 7.При подъеме в сосуде 1 температуры общее линейное удлинение оболочки 4 разбивается на удлинения в пределах шага пазов-впадин 2 и 3. Величина шага вы-бирается в зависимости от разности коэффипиентов линейного расширения оболочки, 4 й сосуда 1, так, чтобы погасить темйературную деформацию без разрушения оболоч- ки. При этом также обеспечивается надежная работа торцовых...

Номер патента: 485216

Опубликовано: 25.09.1975

Авторы: Зинкевич, Фельдман, Ципкис, Щербаков

МПК: E21B 44/02

Метки: бурильной, механизмом, подачи

...20, логическийузел 21 блок, управления двигателем по)дачи 22 и пульт управлейия 23.Устройство работает следующим обра 4.зом,ДвигательД ель подачи 9 запускается в р.сижиме забуривания, например, с малым уси-лием цодачи, сигналом, подаваемым в логический узел 21 с пульта управления 23,;При включении двигателя подачи 9 тахометр 10 выдает на выходе 11 сигнал,соответствующий скорости движения салазок 3 перфоратора 2.При подходе инструмента 1 к грудизабоя скорость движении салазок резкопадает, в результате чего срабатывает15реле контроля остановки 13, вход которого соединен с выходом 11 тахометра.Сигнал с выхода 15 реле контроляостановки 13 направляется в логический уузел 21, откуда поступает сигнал на вкпбчающий вход 17 интегрирующего...

Номер патента: 484502

Опубликовано: 15.09.1975

Авторы: Бреслав, Томашевская, Фельдман

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, контурных, круговой, программного, систем, станками

...функции интегратора 8 соединен с выходом вентиля 10, кодовый вход, которого соединен с кодовым,входом вентиля 11, со вторым выходом шифратора 4 и с первым входом схемы 5 определения радиуса Р входы подынтепральной функции интеграторов 8 и 9 соединены с,выходами венгилей 10 и 11, управляющие входы которых подключены соотвепспвенно к выходам интеграторов 9 и 8 и,ко входам независимой перемевной интеграторов 6 и 7 радиуса.Выход интегратора 6 соединен со входох накопителя 12 текущего приращения Ьх, выход накопителя 12 соединен со входами схемы 13 управления приводом и схемы 14 определения конца интерполяции по Х, второй вход которой подключен к регистру 15 конечного значения координаты Х, Выход интегратора 7 соединен со вхОдом...

Номер патента: 484494

Опубликовано: 15.09.1975

Авторы: Вахрамеев, Захаров, Фельдман

МПК: G05B 11/01

Метки: группового, п-гидроагрегатами

...число импульсов; и счетчик числа работающих гидроагрегатов 8, выполняющий функции подсчета работающих гидроа грега тов,Входы счетчиков 5 и 6 соединены с выходом преобразователя аналог - код 4, с выходом счетчика числа работающих гидроагрегатов 8 и с выходом корректирующего блока 7.Выходы коммутационного блока 3 подсоединены к входам гидроагрегатов 9.Задатчик требуемой суммарной активной мощности ГЭС 10 подает сигнал, пропорциональный требуемой суммарной активной мощности ГЭС, и соединен с преобразователем аналог в к 4, а датчик сигнала напора воды ГЭС 11 выдает сигнал напора воды ГЭС и соединен с корректирующим блоком 7.Устройство работает следующим образом, В зависимости от требуемой суммарной активной мощности ГЭС Р...

Номер патента: 483464

Опубликовано: 05.09.1975

Авторы: Крайзман, Лещинер, Самойлов, Фельдман, Филиппов, Шимко, Эйфер

МПК: D01F 3/28

Метки: вискозного, волокна

...электролизу и на электроды, одним из которых может служить фильера, выделяются пузырьки газа. Если пузырьки по ступают в массу прядильного раствора, товолокно получается с внутрепнпмп порами, Если же пузырьки выделяются лишь на внутренних поверхностях отверстий фильеры, то получаемое волокно имеет повышенную шероховатость. Эти свойства могут быть также совмещены. Достоинством способа является и то, что модификация волокна осуществляется непосредственно в процессе формования, а достигнутый эффект легко варьируется изме пением напряжения на электродах,483464 Волокно Гоказатель обычное пористое Тонна ннтв, тсксПрочность, разрыв, км: в кондиц. состоянии в мокром состоянииУдлинение, о, в конднц, состоянии в мокром состоянии 34,2 30,4...

Номер патента: 481666

Опубликовано: 25.08.1975

Авторы: Баранов, Фельдман

МПК: E02B 3/06

Метки: массив-гигант

...2 - то же, для оградительного сооружения.Массив-гигант состоит из лицевой пли ты 1, тыловой плиты 2, днида 3, откидной бортовой панели 4, прикрепленной к торцу днида 3 шарниром 5, Панель снабжена по внутреннему контуру эластичной водонепроницаемой прокладкой 6, я по цлружному контуру - упорными элемецтями 7. Массив-гигант выполнен с вцепцей иливнутренней ацкеровкой 8,В монтажный период когдя массив ги гант находится ця пллву, откидные бортовые панели 4 под действиел гидростатического давления воды снаружи прижаты к днищу 3 плитами 2 и благодаря эластичным прокладкам 6 обеспегивлют водонепроницаемость, После установки млссцвя-гиганта на подготовленное основлцие клмецной постели 9 и засыпки внутренней полос-. ти 10 откидные бортовые...

Номер патента: 480797

Опубликовано: 15.08.1975

Авторы: Пшеничников, Фельдман, Шестериков

МПК: E01D 19/04

Метки: опорная, часть

...опорного узла пролетного строения антифрикционные прокладки контактируют с криволинейной поверхностью опорной плиты, из-за чего при большой жесткости крышки нормальные напряжения в антифрикционных прокладках распределяют неравномерно. Местные повышения напряжений снилсают надежность и срок службы антифрикционного материала. Увеличение толщины плиты до такого размера, при котором бы она не деформировалась в плоскости опирания на бетон, вызывает увеличение веса опорной части, ее стоимости, а также повышение требований к точности обработки кон тактных поверхностей.Цель изобретения - повышение срокаслужбы и надежности. Эта цель достигается тем, что крышка выполнена по высоте составной из отдельных пластин, соединенных между собой...

Номер патента: 478681

Опубликовано: 30.07.1975

Авторы: Вотченко, Пузовская, Себякин, Федотьев, Фельдман

МПК: B22D 17/22

Метки: давлением, литья, прессформа

...заназдывающем ходе центрального клапана.Это достигается тем, чтопорный клапан выполнен в в якин, Б. М. фельдман, Л. А. ПузовС, А, федотьев имодействующего через центральный толкатель с упором машины, и втулки, жестко закрепленной в плите стержней.На чертеже схематически изображена опиь сываемая пресс-форма в разрезе,Она содержит неподвижную полуформу,включающую в себя плиту крепления 1, неподвижную обойму 2, литниковую втулку 3.Пресс-форма содержит также подвижную по 10 луформу, включающую в себя плиту 4 съема,подкладную плиту 5, плиту 6 стержней, пли.ту 7 крепления, стержни 8, втулку 9, пружину 10, центральный толкатель 11, поршень 12и толкатели 13.1 ь При раскрытии пресс-формы втулка 9 вместе с плитами 7 и 6 и стержнями 8 отходитназад....
