Плотина из грунтовых материалов

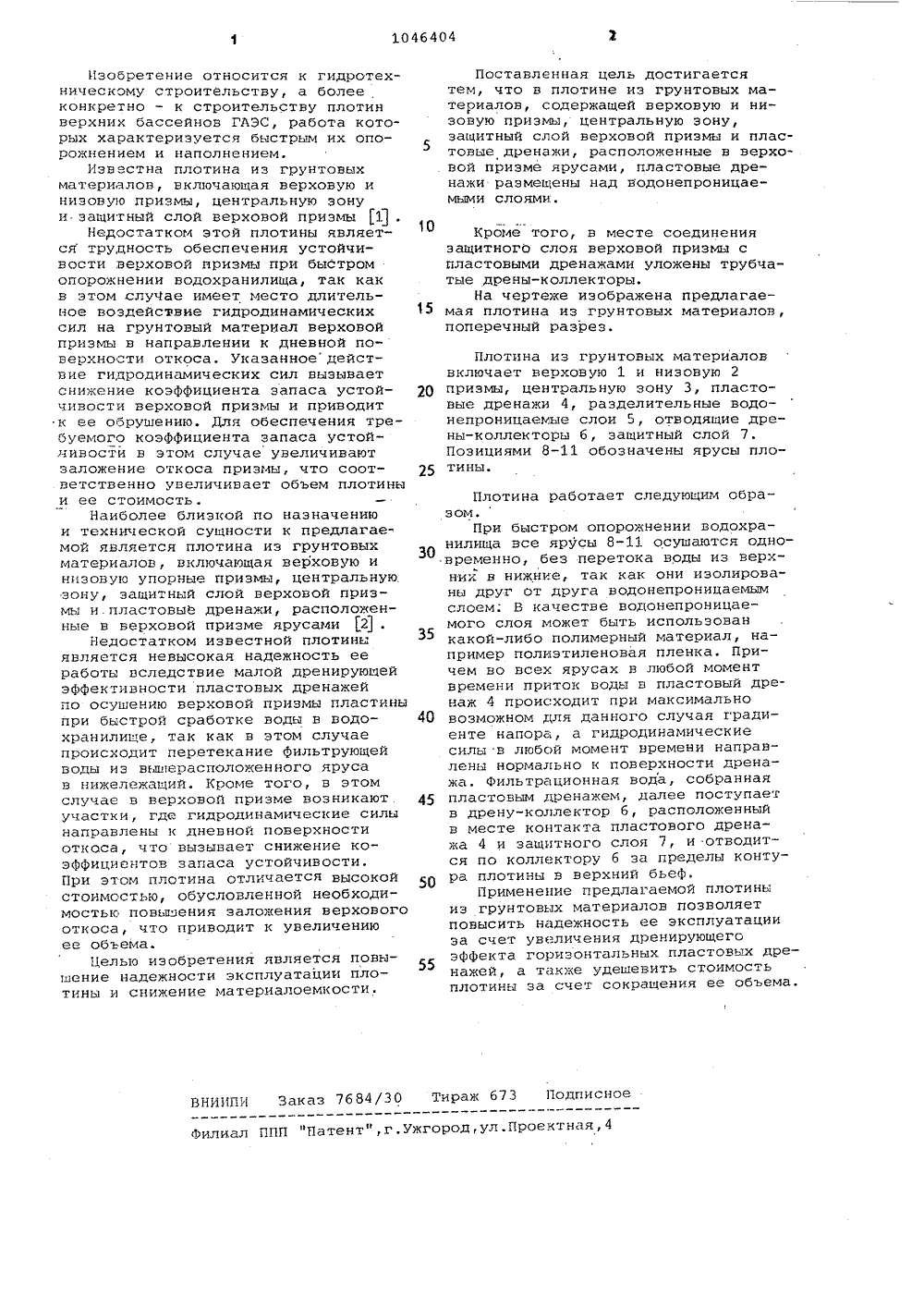

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК БО 1046404 А 3(5) Е 02 В 7/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ6а Е(Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) 1. ПЛОТИНА ИЗ ГРУНТОВЫХМАТЕРИАЛОВ, содержащая верховую инизовую призмы, центральную зону,защитный слой верховой призмы ипластовые дренажи, расположенные вверховой призме ярусами, о т л ич а ю щ а я с я тем, что, с цельюповышения надежности эксплуатациии снижения материалоемкости плоти ны,пластовые дренажи размещены надводонепроницаемыми слоями. 2, Плотина по п. 1, о т л и ч а ю щ а я с я тем, что в месте соединения защитного слоя верховой призмы с пластовыми дренажами уложены трубчатые дрены-коллекторы, Й1046404 ВНИИПИ Заказ 7684/30 Тираж 673 Подписное Филиал ППП "Натент",г.ужгород,ул.Проектная,4 Изобретение относится к гидротехническому строительству, а болееконкретно - к строительству плотинверхних бассейнов ГАЭС, работа которых характеризуется быстрым их опорожнением и наполнением,Известна плотина из грунтовыхматериалов, включающая верховую инизовую призмы, центральную зонуи защитный слой верховой призмы 1,Недостатком этой плотины является тру,цность обеспечения устойчивости верховой призмы при быстромопорожнении водохранилища, так какв этом случае имеет место длительное воздействие гидродинамическихсил на грунтовый материал верховойпризмы в направлении к дневной поверхности откоса. Указанное действие гидродинамических сил вызываетснижение коэффициента запаса устойчивости верховой призмы и приводитк ее обрушению. Для обеспечения требуемого коэффициента запаса устой,чивости в этом случае увеличиваютзаложение откоса призмы, что соответственно увеличивает объем плотиныи ее стоимость.Наиболее близкой по назначениюи технической сущности к предлагаемой является плотина из грунтовыхматериалов, включающая верховую инизовую упорные призмы, центральнуюзону, защитный слой верховой призмы и.пластовые дренажи, расположенные в верховой призме ярусами 23 .Недостатком известной плотиныявляется невысокая надежность ееработы вследствие малой дренирующейэффективности пластовых дренажейпо осушению верховой призмы пластиныпри быстрой сработке воды в водохранилище, так как в этом случаепроисходит перетекание фильтрующейводы из вышерасположенного ярусав нижележащий. Кроме того, в этомслучае в верховой призме возникаютучастки, где гидродинамические силынаправлены к дневной поверхностиоткоса, что вызывает снижение коэффициентов запаса устойчивости.При этом плотина отличается высокойстоимостью, обусловленной необходимостью повышения заложения верховогооткоса, что приводит к увеличениюее объема.Целью изобретения является повышение надежности эксплуатации плотины и снижение материалоемкости. Поставленная цель достигается тем, что в плотине из грунтовых материалов, содержащей верховую и низовую призмы, центральную зону, защитный слой верховой призмы и пластовые дренажи, расположенные в верховой призме ярусами, пластовые дренажи размещены над водонепроницаемьжи слоями 10Кроме того, в месте соединениязащитного слоя верховой призмы спластовыми дренажами уложены трубчатые дрены-коллекторы.На чертеже изображена предлагае мая плотина из грунтовых материалов,поперечный разрез. Плотина из грунтовых материаловвключает верховую 1 и низовую 2 щ призмы, центральную зону 3, пластовые дренажи 4, разделительные водонепроницаемые слои 5, отводящие дрены-коллекторы 6, защитный слой 7.Позициями 8-11 обозначены ярусы плотины. Плотина работает следующим образом.При быстром опорожнении водохранилища все ярусы 8-11 осушаются одновременно, без перетока воды из верхних в нижние, так как они изолированы друг От друга водонепроницаемымслоем; В качестве водонепроницаемого слоя может быть использованкакой-либо полимерный материал, например полиэтиленовая пленка. Причем во всех ярусах в любой моментвремени приток воды в пластовый дренаж 4 происходит при максимально 40 возможном для данного случая градиенте напора, а гидродинамическиесилы в любой момент времени направлены нормально к поверхности дренажа. Фильтрационная вода, собраннаяпластовым дренажем, далее поступаетв дрену-коллектор 6, расположенныйв месте контакта пластового дренажа 4 и защитного слоя 7, и отводится по коллектору б за пределы контура плотины в верхний бьеф.Применение предлагаемой плотиныиз грунтовых материалов позволяетповысить надежность ее эксплуатацииза счет увеличения дренирующегоэффекта горизонтальных пластовых дренажей, а также удешевить стоимостьплотины за счет сокращения ее объема,
