Способ автоматического регулирования параметров воздуха в помещении

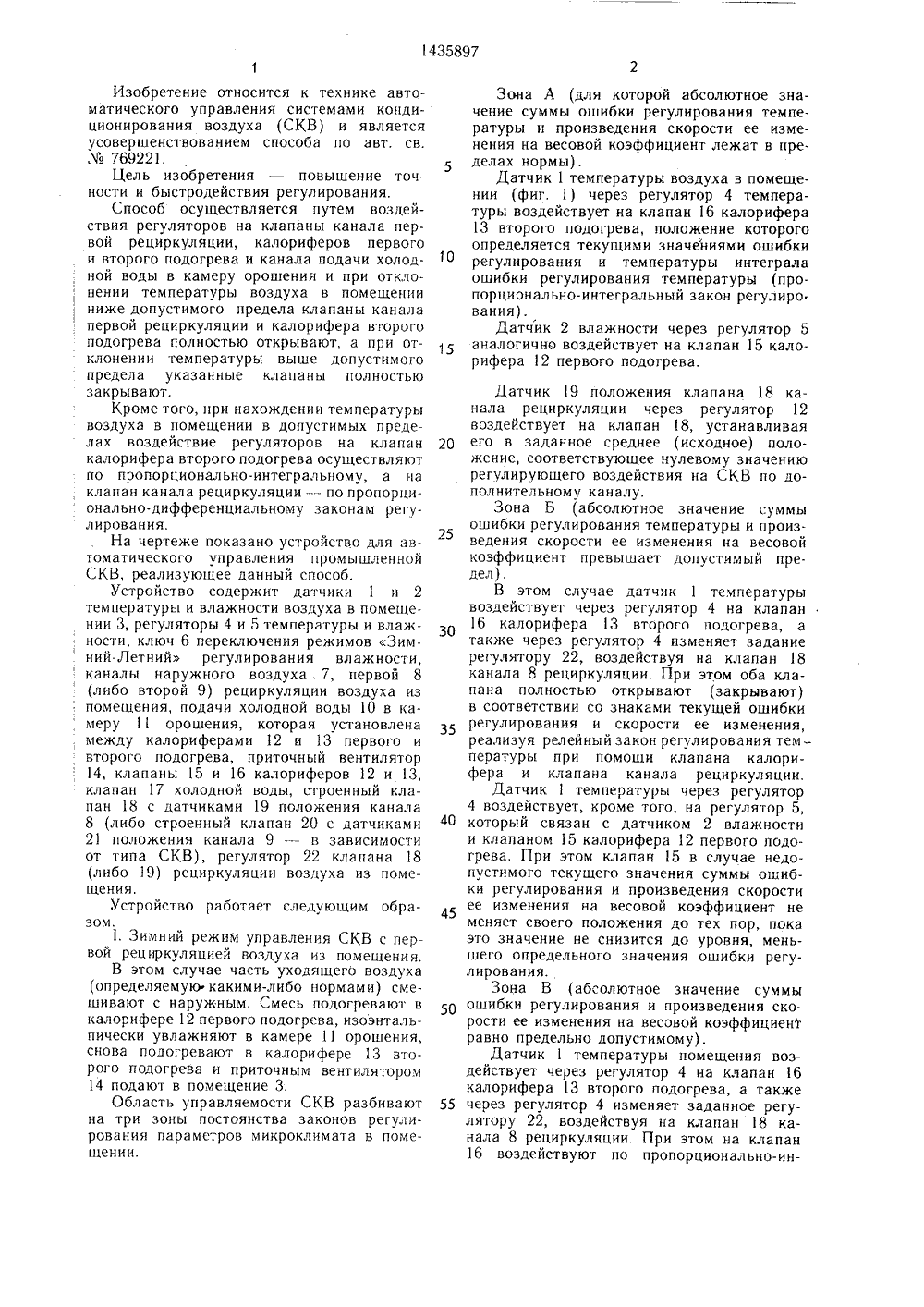

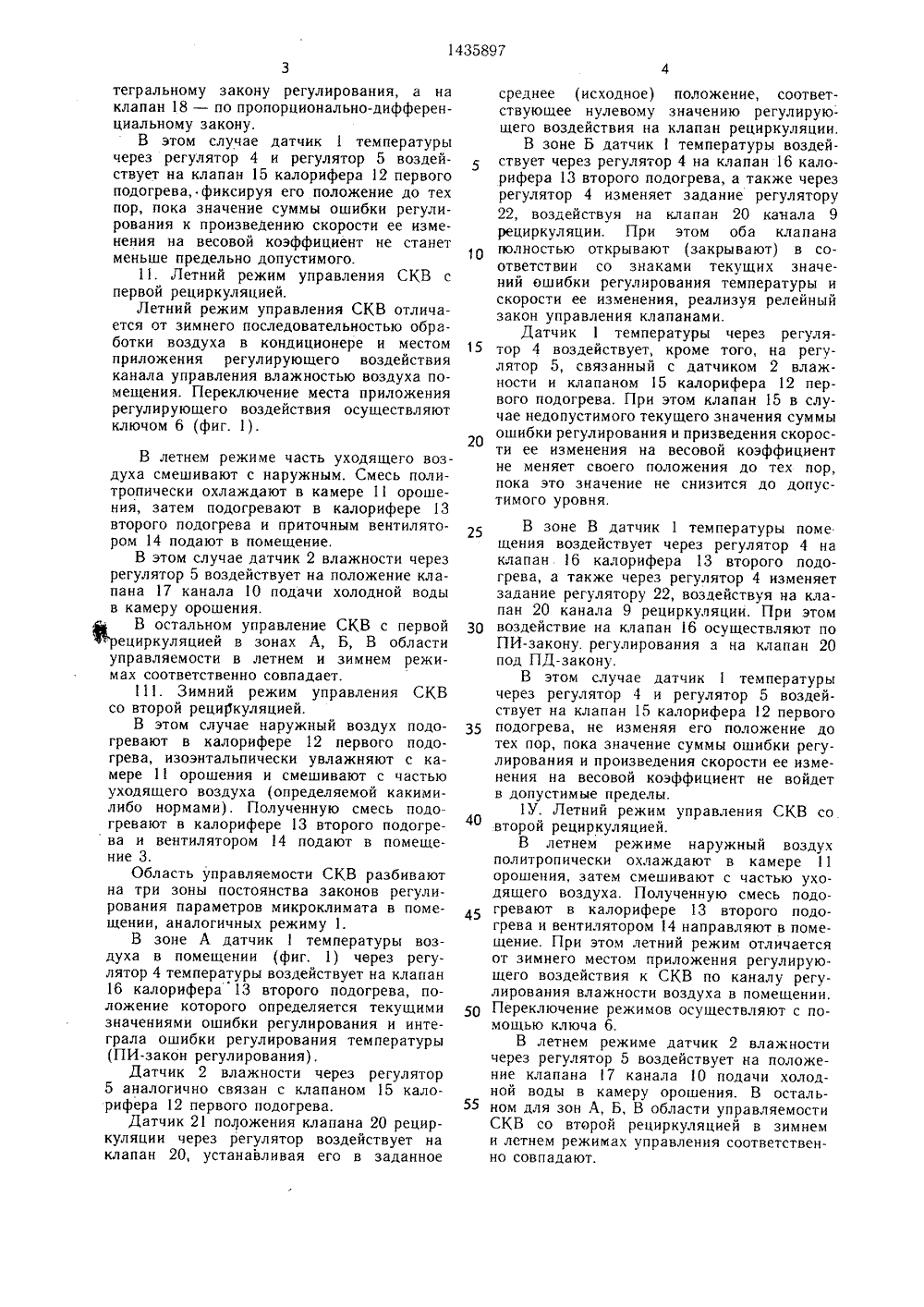

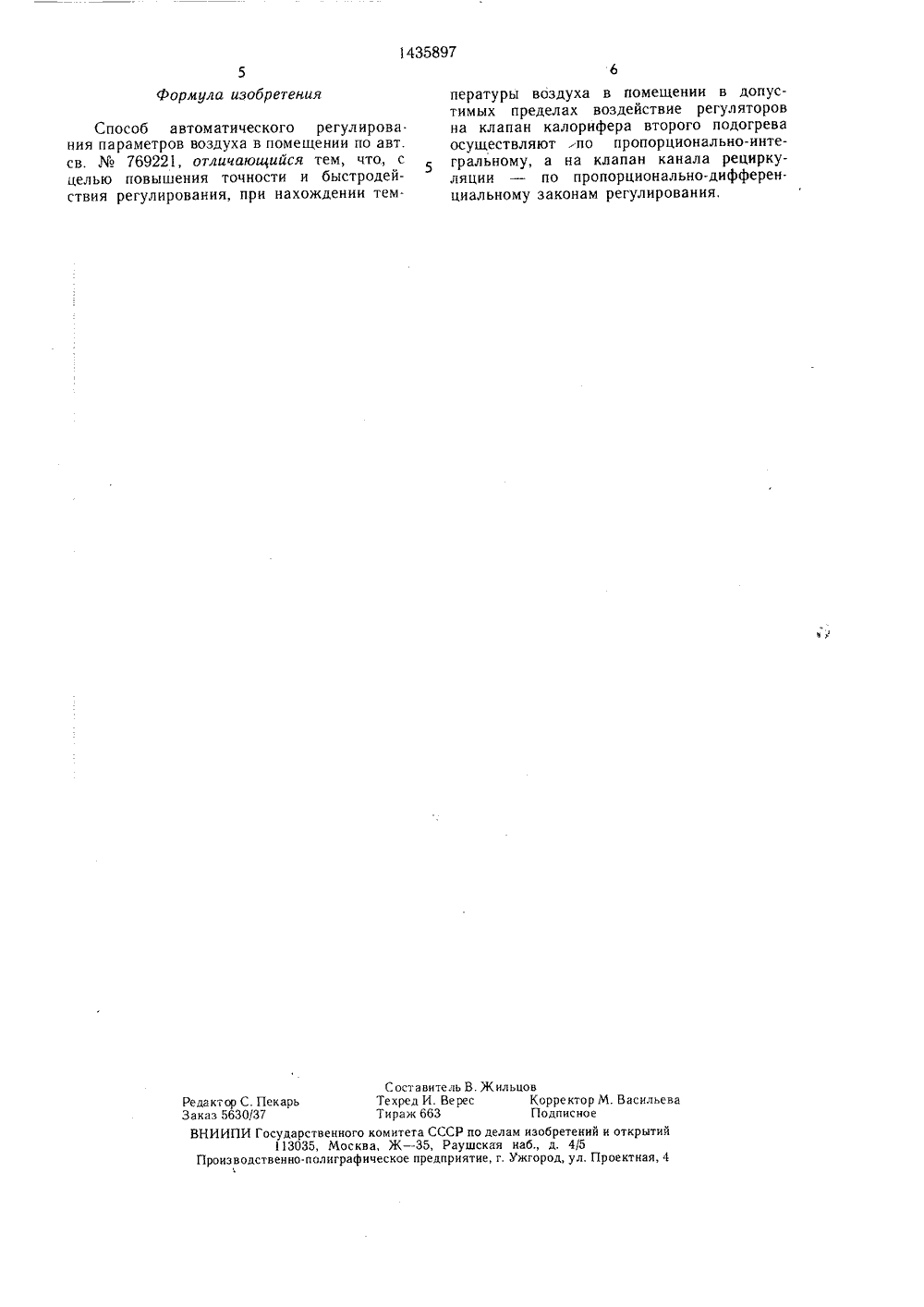

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН а) 4 Г 241 НИ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Одесский технологический институт пищевой промышленности им. М, В. Ломоносова(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ВОЗДУХА В ПОМЕЩЕНИИ(57) Изобретение позволяет повысить точность и быстродействие регулирования. Способ осуществляется путем воздействия регуляторов 4,5 на клапаны канала 8 первой рециркуляции, калориферов 12, 13 первого и второго подогрева и канала 10 подачи холодной воды в камеру 11 орошения.,80143589 При отклонении т-ры воздуха в помещении 3 ниже допустимого предела клапаны канала 8 и калорифера 13 полностью открывают, а при отклонении т-ры выше допустимого предела указанные клапаны полностью закрывают, При нахождении т-ры воздуха в помещении в допустимых пределах воздействие регуляторов на клапан 16 калорифера 13 осуществляют по пропорционально-интегральному, а на клапан канала 8 - по пропорционально-дифференциальному законам регулирования, В зимнем режиме управления датчик 1 т-ры через регуляторы 4 и 5 воздействует на клапан 15 калорифера 12, фиксируя его положение до тех пор, пока значение суммы ошибки регулирования к произведению скорости ее изменения на весовой коэффициент не станет Я меньше предельно допустимого. В летнем режиме датчик 2 влажности через регулятор 5 воздействует на положение клапана 17 канала 1 О подача колодной воды С в камеру 1 .ил.10 15 20 5 30 35 40 45 55 Изобретение относится к технике автоматического управления системами конди-ционирования воздуха (СКВ) и является усовершенствованием способа по авт. св.769221.Цель изобретения - повышение точности и быстродействия регулирования.Способ осуществляется путем воздействия регуляторов на клапаны канала первой рециркуляции, калориферов первого и второго подогрева и канала подачи холодной воды в камеру орошения и при отклонении температуры воздуха в помещении ниже допустимого предела клапаны канала первой рециркуляции и калорифера второго подогрева полностью открывают, а при отклонении температуры выше допустимого предела указанные клапаны полностью закрывают.Кроме того, при нахождении температуры воздуха в помещении в допустимых пределах воздействие регуляторов на клапан калорифера второго подогрева осуществляют по пропорционально-интегральному, а на клапан канала рециркуляции -- по пропорционально-дифференциальному законам регулирования.На чертеже показано устройство для автоматического управления промышленной СКВ, реализующее данный способ.Устройство содержит датчики 1 и 2 температуры и влажности воздуха в помещении 3, регуляторы 4 и 5 температуры и влажности, ключ 6 переключения режимов Зимний-Летний регулирования влажности, каналы наружного воздуха, 7, первой 8 (либо второй 9) рециркуляции воздуха из помещения, подачи холодной воды 10 в камеру 11 орошения, которая установлена между калориферами 12 и 13 первого и второго подогрева, приточный вентилятор 14, клапаны 15 и 16 калориферов 12 и 13, клапан 17 холодной воды, строенный клапан 18 с датчиками 19 положения канала 8 (либо строенный клапан 20 с датчиками 21 положения канала 9 - в зависимости от типа СКВ), регулятор 22 клапана 18 (либо 19) рециркуляции воздуха из помещения.Устройство работает следующим образом,1. Зимний режим управления СКВ с первой рециркуляцией воздуха из помещения. В этом случае часть уходящего воздуха (определяемую какими-либо нормами) смешивают с наружным, Смесь подогревают в калорифере 12 первого подогрева, изоэнтальпически увлажняют в камере 11 орошения, снова подогревают в калорифере 13 второго подогрева и приточным вентилятором 14 подают в помещение 3. Область управляемости СКВ разбивакт на три зоны постоянства законов регулирования параметров микроклимата в помещении. Зона А (для которой абсолютное значение суммы ошибки регулирования температуры и произведения скорости ее изменения на весовой коэффициент лежат в пределах нормы).Датчик 1 температуры воздуха в помещении (фиг. 1) через регулятор 4 температуры воздействует на клапан 16 калорифера 13 второго подогрева, положение которого определяется текущими значениями ошибки регулирования и температуры интеграла ошибки регулирования температуры (пропорционально-интегральный закон регулиро вания),Датчик 2 влажности через регулятор 5 аналогично воздействует на клапан 15 калорифера2 первого подогрева. Датчик 19 положения клапана 18 канала рециркуляции через регулятор 12 воздействует на клапан 18, устанавливая его в заданное среднее (исходное) положение, соответствующее нулевому значению регулирующего воздействия на СКВ по дополнительному каналу.Зона Б (абсолютное значение суммы ошибки регулирования температуры и произведения скорости ее изменения на весовой коэффициент превышает допустимый предел).В этом случае датчик 1 температуры воздействует через регулятор 4 на клапан 16 калорифера 13 второго подогрева, а также через регулятор 4 изменяет задание регулятору 22, воздействуя на клапан 18 канала 8 рециркуляции. При этом оба клапана полностью открывают (закрывают) в соответствии со знаками текущей ошибки регулирования и скорости ее изменения, реализуя релейный закон регулирования тем - пературы при помощи клапана калорифера и клапана канала рециркуляции.Датчик 1 температуры через регулятор 4 воздействует, кроме того, на регулятор 5, который связан с датчиком 2 влажности и клапаном 15 калорифера 12 первого подогрева. При этом клапан 15 в случае недопустимого текущего значения суммы ошибки регулирования и произведения скорости ее изменения на весовой коэффициент не меняет своего положения до тех пор, пока это значение не снизится до уровня, меньшего определьного значения ошибки регулирования.Зона В (абсолютное значение суммы ошибки регулирования и произведения скорости ее изменения на весовой коэффициент равно предельно допустимому).Датчик 1 температуры помещения воздействует через регулятор 4 на клапан 16 калорифера 13 второго подогрева, а также через регулятор 4 изменяетзаданное регулятору 22, воздействуя на клапан 18 канала 8 рециркуляции. При этом на клапан 16 воздействуют по пропорционально-ин 14358975 10 15 20 тегральному закону регулирования, а на клапан 18 - по пропорционально-дифференциальному закону,В этом случае датчик 1 температуры через регулятор 4 и регулятор 5 воздействует на клапан 15 калорифера 12 первого подогрева, фиксируя его положение до тех пор, пока значение суммы ошибки регулирования к произведению скорости ее изменения на весовой коэффициент не станет меньше предельно допустимого.11. Летний режим управления СКВ с первой рециркуляцией.Летний режим управления СКВ отличается от зимнего последовательностью обработки воздуха в кондиционере и местом приложения регулирующего воздействия канала управления влажностью воздуха помещения. Переключение места приложения регулирующего воздействия осуществляют ключом 6 (фиг. 1). В летнем режиме часть уходящего воздуха смешивают с наружным. Смесь поли- тропически охлаждают в камере 11 орошения, затем подогревают в калорифере 13 второго подогрева и приточным вентилятором 14 подают в помещение.В этом случае датчик 2 влажности через регулятор 5 воздействует на положение клапана 17 канала 10 подачи холодной воды в камеру орошения.В остальном управление СКВ с первойециркуляцией в зонах А, Б, В области управляемости в летнем и зимнем режимах соответственно совпадает.111. Зимний режим управления СКВ со второй реци 1 куляцией.В этом случае наружный воздух подогревают в калорифере 12 первого подогрева, изоэнтальпически увлажняют с камере 11 орошения и смешивают с частью уходящего воздуха (определяемой какими- либо нормами) . Полученную смесь подогревают в калорифере 13 второго подогре ва и вентилятором4 подают в помещение 3.Область управляемости СКВ разбивают на три зоны постоянства законов регулирования параметров микроклимата в помещении, аналогичных режиму 1.В зоне А датчик 1 температуры воздуха в помещении (фиг. 1) через регулятор 4 температуры воздействует на клапан 16 калорифера 13 второго подогрева, положение которого определяется текущими значениями ошибки регулирования и интеграла ошибки регулирования температуры (ПИ-закон регулирования) .Датчик 2 влажности через регулятор 5 аналогично связан с клапаном 15 калорифера 12 первого подогрева.Датчик 21 положения клапана 20 рециркуляции через регулятор воздействует на клапан 20, устанавливая его в заданное 25 30 35 40 45 50 55 среднее (исходное) положение, соответствующее нулевому значению регулирующего воздействия на клапан рециркуляции.В зоне Б датчик 1 температуры воздействует через регулятор 4 на клапан 16 калорифера 13 второго подогрева, а также через регулятор 4 изменяет задание регулятору 22, воздействуя на клапан 20 канала 9 рециркуляции. При этом оба клапана нолностыо открывают (закрывают) в соответствии со знаками теку щих значений ошибки регулирования температуры и скорости ее изменения, реализуя релейный закон управления клапанами.Датчик 1 температуры через регулятор 4 воздействует, кроме того, на регулятор 5, связанный с датчиком 2 влажности и клапаном 15 калорифера 12 первого подогрева. При этом клапан 15 в случае недопустимого текущего значения суммы ошибки регулирования и призведения скорости ее изменения на весовой коэффициент не меняет своего положения до тех пор, пока это значение не снизится до допустимого уровня. В зоне В датчик 1 температуры поме щения воздействует через регулятор 4 на клапан 16 калорифера 13 второго подогрева, а также через регулятор 4 изменяет задание регулятору 22, воздействуя на клапан 20 канала 9 рециркуляции. При этом воздействие на клапан 16 осуществляют по ПИ-закону. регулирования з на клапан 20 под ПД-закону.В этом случае датчик 1 температуры через регулятор 4 и регулятор 5 воздействует на клапан 15 калорифера 12 первого подогрева, не изменяя его положение до тех пор, пока значение суммы ошибки регулирования и произведения скорости ее изменения на весовой коэффициент не войдет в допустимые пределы.1 У. Летний режим управления СКВ со. второй рециркуляцией.В летнем режиме наружный воздух политропически охлаждают в камере 11 орошения, затем смешивают с частью уходящего воздуха. Полученную смесь подогревают в калорифере 13 второго подогрева и вентилятором 14 направляют в помещение. При этом летний режим отличается от зимнего местом приложения регулирующего воздействия к СКВ по каналу регулирования влажности воздуха в помещении, Переключение режимов осуществляют с помощью ключа 6.В летнем режиме датчик 2 влажности через регулятор 5 воздействует на положение клапана 17 канала 10 подачи холодной воды в камеру орошения. В остальном для зон А, Б, В области управляемости СКВ со второй рециркуляцией в зимнем и летнем режимах управления соответственно совпадают.1435897 Формула изобретения Составитель В. ЖильцовРедактор С. Пекарь Техред И. Верес Корректор М. ВасильеваЗаказ 5630/37 Тираж 663 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Способ автоматического регулирова. ния параметров воздуха в помещении по авт. св.769221, отличающийся тем, что., с целью повышения точности н быстродействия регулирования, при нахождении тем. пературы воздуха в помещении в допустимых пределах воздействие регуляторов на клапан калорифера второго подогрева осуществляют по пропорционально-интегральному, а на клапан канала рециркуляции - по пропорционально-дифференциальному законам регулирования,
