Способ утилизации теплоты

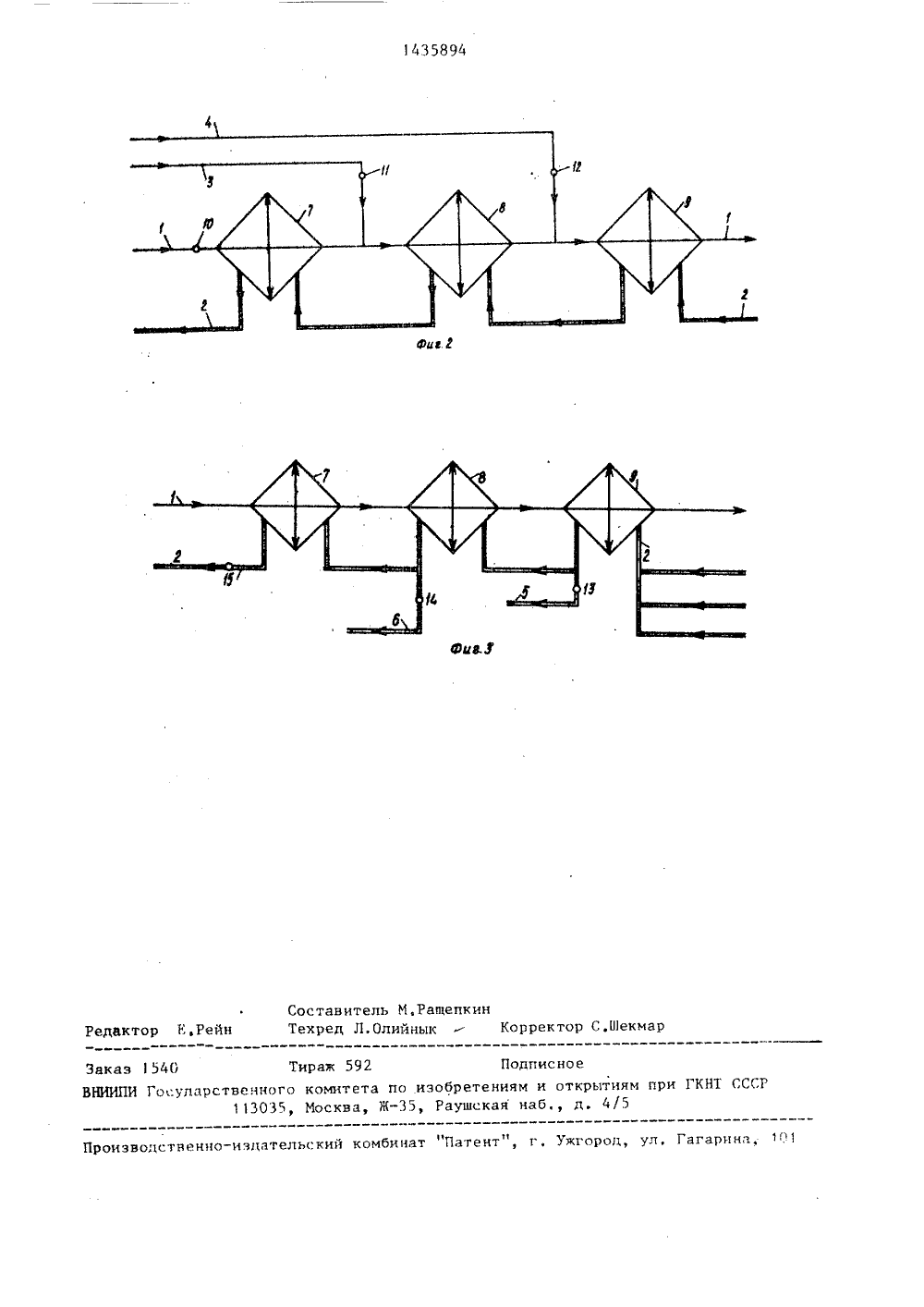

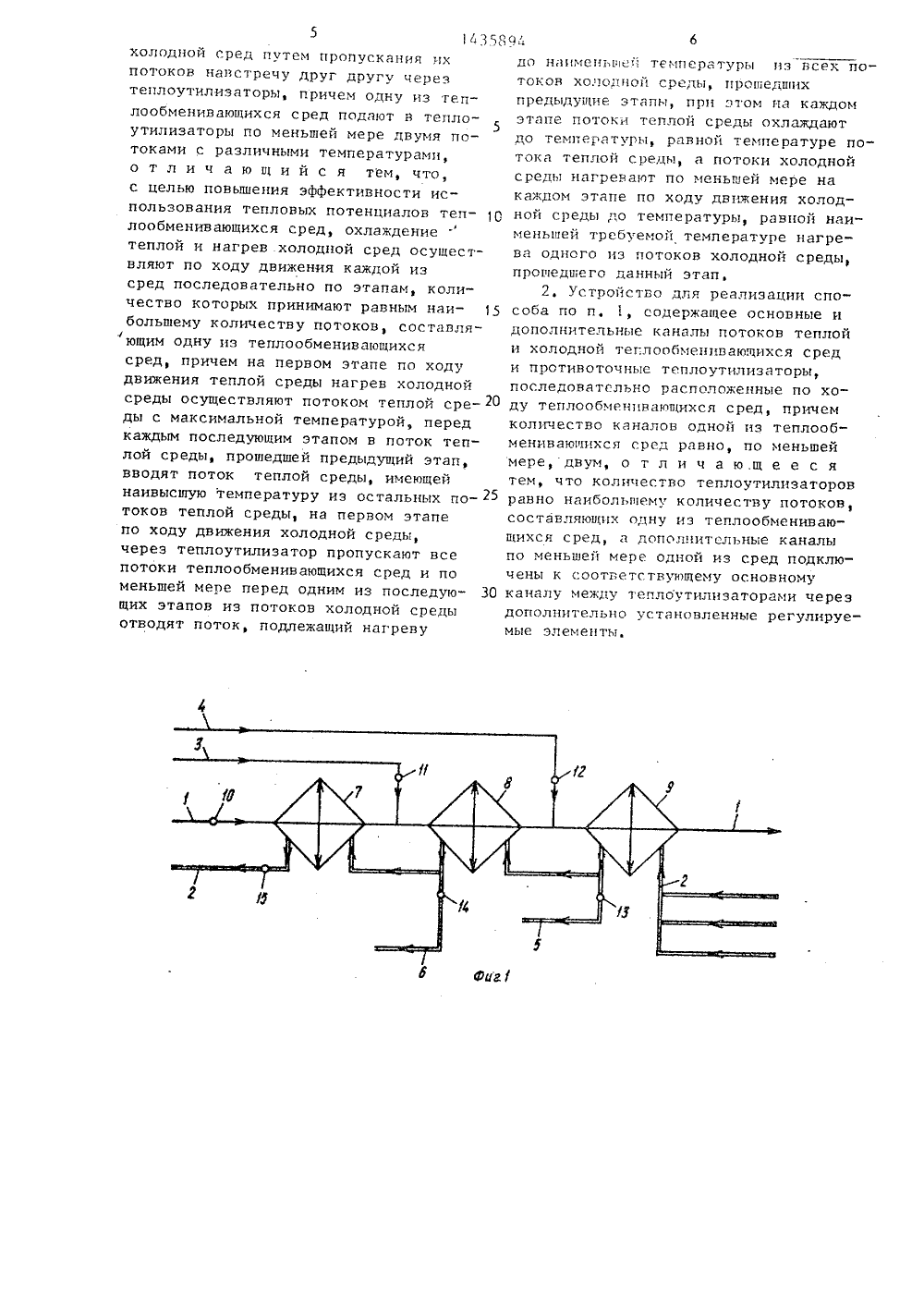

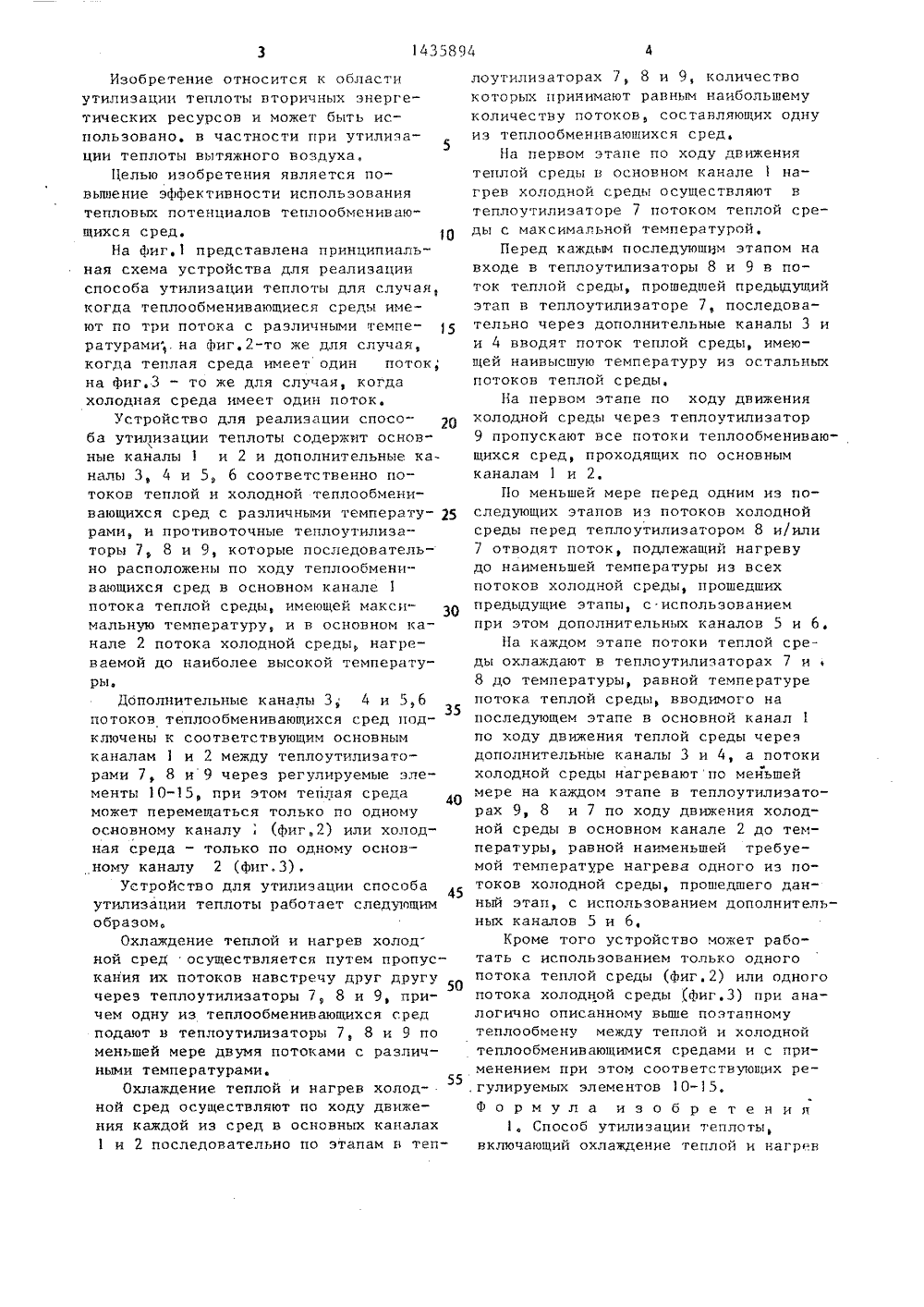

Взамен ранеизданного СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 09) 111):ы.,ИСАНИЕ ИЗОБРЕТЕНИЯ 72) А.Г.Аничх 53) 697.94(08 56) Рекоменда оздухо-подгот ин8.8)ции по проектированиюовительных цеитров сми для утилизации туха. М., МИИИТЭП, 1 теплообменника вытяжного возд с. 9-10, р. 4. епл 983 движенале ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ УТИЛИЗАЦИИ ТЕПЛОТЫ И УСТРОИСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ(57) Изобретение относится к техникевентиляции и кондиционирования воздуха, Целью изобретения является повышение эффективности использования тепловых потенциалов теплообменивающихсясред, Устройство для реализации способа утилизации теплоты содержит основные каналы 1 и 2 и дополнительные каналы 3, 4 и 5, 6 соответственно потоков теплой и холодной теплообменивающихся сред с различными температурами и противоточные теплоутилизаторы 7, 8 и 9. Дополнительные каналы 3,4 и 5, 6 потоков теплообменивающихсясред подключены к соответствующим основным каналам 1 и 2 между теплоутилизаторами 7, 8 и 9 через регулируемые элементы 10-14 и 151 при этом теплая среда может перемещаться только по одному основному каналу 1 или холодная среда - только по одному основному каналу 2, Охлаждение теплой и нагрев холодной сред: осуществляется путем пропускания их потоков навстречу друг другу через теплоутилизаторы 7, 8 и 9, причем одну иэ тепло- обменивающихся сред подают в теплоутилизаторы 7, 8 и 9 по меньшей мере двумя потоками с различными температурами. Количество теплоутилиэаторов 7, 8 и 9 принимают равным наибольшему количеству потоков, составляющих одну иэ теплообменивающихся сЖ сред, На первом этапе по ходуния теплой среды в основном канагрев холодной среды осуществляют втеплоутилизаторе 7 потоком теплой среды с 1 аксимальной температурой. Передкаждым последующим этапом на входев теплоутилизаторы 8 и 9 в потоктеплой среды, прошедшей предыдущийэтап в теплоутилизаторе 7, последовательно через дополнительные каналы 3и 4 вводят поток теплой среды, имеющей наивысшую температуру из остальных потоков теплой среды. На первомэтапе по ходу движения холодной среды через теплоутилизатор 9 пропускаювсе потоки теплообменивающихся сред,проходящих по основным каналам 1 и 2,2 с.п. Ф-лы, 3 ил.Изобретение относится к области утилизации теплоты вторичных энергетических ресурсов и мажет быть использовано, в частности при утилизации теплоты вытяжного воздуха,Целью изобретения является повышение эффективности использования тепловых потенциалов теплообменивающихся сред, ОНа фиг, представлена принципиальная схема устройства для реализацииспособа утилизации теплоты для случая,когда теплообменивающиеся среды имеют по три потока с различными температурами;.на фиг,2-то же для случая,когда теплая среда имеет один поток;на фиг.З - то же для случая когдахолодная среда имеет один поток.Устройство для реализации способа утилизации теплоты содержит основ"ные каналы 1 и 2 и дополнительные каналы 3, 4 и 5, 6 соответственно потоков теплой и холодной теплообменивающихся сред с различными температурами, и противоточные теплоутилизаторы 7, 8 и 9, которые последовательно расположены по ходу теплообменивающихся сред в основном канале 1потока теплой среды, имеющей максимальную температуру, и в основном канале 2 потока холодной среды, нагреваемой до наиболее высокой температуры.Дополнительные каналы 3; 4 и 5,635потоков теплообменивающихся сред подключены к соответствующим основнымканалам 1 и 2 между теплоутилизаторами 7, 8 и 9 через регулируемые элементы 10-15, при этом теплая средаможет перемещаться только по одномуосновному каналу(фиг,2) или холодная среда - только по одному основному каналу 2 (фиг.З),Устройство для утилизации способаутилизации теплоты работает следующимобразом,Охлаждение теплой и нагрев холодной сред осуществляется путем пропускания их потоков навстречу друг другу50через теплаутилизаторы 7, 8 и 9, причем одну из теплообменивающихся средподают в теплоутилизаторы 7, 8 и 9 поменьшей мере двумя потоками с разпичными температурами.Охлаждение теплой и нагрев холод 55ной сред осуществляют по ходу движения каждой из сред в основных каналах1 и 2 последовательно по этапам в теплоутилизаторах 7, 8 и 9, количествокоторых принимают равным наибольшемуколичеству потоков, составляющих однуиз теплообменивающихся сред,На первом этапе по ходу движениятеплой среды в основном канале 1 нагрев холодной среды осуществляют втеплоутилизатаре 7 потоком теплой среды с максимальной температурой,Перед каждым последующим этапом навходе в теплоутилизаторы 8 и 9 в поток теплой среды, прошедшей предыдущийэтап в теплоутилизаторе 7, последовательно через дополнительные каналы 3 ии 4 вводят поток теплой среды, имеющей наивысшую температуру из остальныхпотоков теплой среды,На первом этапе по ходу движенияхолодной среды через теплоутилизатор9 пропускают все потоки теплообменивающихся сред, проходящих по основнымканалам 1 и 2,По меньшей мере перед одним из последующих этапов из потоков холоднойсреды перед теплоутилизатором 8 и/или7 отводят поток, подлежащий нагревудо наименьшей температуры из всехпотоков холодной среды, прошедшихпредыдущие этапы, с использованиемпри этом дополнительных каналов 5 и 6.На каждом этапе потоки теплой среды охлаждают в теплоутилизаторах 7 и8 до температуры, равной температурепотока теплой среды, вводимого напоследующем этапе в основной каналпо ходу движения теплой среды черездополнительные каналы 3 и 4, а потокихолодной среды нагреваютпа меньшеймере на каждом этапе в теплоутилизаторах 9, 8 и 7 по ходу движения холодной среды в основном канале 2 до температуры, равной наименьшей требуемой температуре нагрева одного из по"токов холодной среды, прошедшего данный этап, с использованием дополнительных каналов 5 и 6,Кроме того устройство может раба"тать с использованием только одногопотока теплой среды (фиг,2) или одногопотока холодной среды (фиг.З) при аналогично описанному выше поэтапномутеплообмену между теплой и холоднойтеплообменивающимися средами и с применением при этом соответствующих ре,гулируемых элементов 0-15Формула изобретения1. Способ утилизации теплоты,включающий охлаждение теплой и нагрев589 Л 5 АЗ холодной сред путем пропускания их потоков навстречу друг другу через теплоутилизаторы, причем одну из теплообменивающихся сред подают В теплоутилизаторы по меньшей мере двумя потоками с различными температурами, о т л и ч а ю щ и й с я твм, что, с целью повышения зффективности использования тепловых потенциалов теплообменивающихся сред, охлаждениетеплой и нагрев холодной сред осуществляют по ходу движения каждой изсред последовательно по этапам, количество которых принимают равным наибольшему количеству потоков, составляющим одну из теплообменивающихся сред, причем на первом этапе по ходудвижения теплой среды нагрев холоднойсреды осуществляют потоком теплой среды с максимальной температурой, передкаждым последующим этапом в поток теплой среды, прошедшей предыдущий этап,вводят поток теплой среды, имеющейнаивысшую температуру иэ остальных потоков теплой среды, на первом этапепо ходу движения холодной среды,через теплоутилизатор пропускают всепотоки теплообменивающихся сред и поменьшей мере перед одним из последующих этапов из потоков холодной средыотводят поток, подлежащий нагреву до наименьшей температуры из всех потоков холодной среды, прошедшихпредыдущие щтапы, при этом на каждом5этапе потоки теплой среды охлаждаютдо температуры, равной температуре потока теплой среды, а патоки холоднойсреды нагревают по меньшей мере накаждом этапе по ходу движения холодр ной среды до температуры, равной наименьшей требуемой температуре нагрева одного иэ потоков холодной среды,прошедшего данный этап,2. Устройство для реализации спо 15 соба по п, 1, содержащее основные идополнительные каналы потоков теплойи холодной теглообменивающихся среди противоточные теплоутилизаторы,последовательно расположенные по хо 20 ду теплообменивающихся сред, причемколичество каналов одной из теплообменивающихся сред равно, по меньшеймере, двум, о т л и ч а ю .щ е е с ятем, что количество теплоутилизаторовравно наибольшему количеству потоков,составляющих одну из теплообменивающихся сред а дополнительные каналыпо меньшей мере одной из сред подключены к соответствующему основному30 каналу между теплоутилизаторами черездополнительно установленные регулируемые элементы,1435894 тор Е,Рейн 1 екмар сное аб оизводственно-издательский комбинат Патент", г, Ужго л, Гагарина, 1 Составитель М,РащепкинТехред Л,ОлийньисКоррек аказ 540 Тираж 592 П НИИПИ Государственного комитета по изобретени 113035, Москва, И-.35, Раущскаякрытиям при ГКНТ СССд. 4/5
