Моющая жидкость
Номер патента: 1142661
Опубликовано: 28.02.1985
Авторы: Алексеев, Алексеенко, Гладушко, Прокофьева, Смолий
МПК: F04D 29/70
...низкая моющая способность.Наиболее близкой по технической,сущности и достигаемому эАЬекту кизобретению является моющая жидкостьдля очистки проточной части турбомашины, включающая аминосодержащее соединение и воду 23.25Однако моющая способность известной жидкости также недостаточна,Цель изобретения - интенсификацияочистки и снижение материальных затрат. 30Указанная цельдостигается тем,что моющая жидкость, преимущественнодля очистки проточной части турбомашины, включающая амнносодержащеесоединение и волу, дополнительно со"35деряит неионогенное поверхностно-активное вецество и органический растворитель, включающий жидкие углеводороды, при следующем количественнойсоотношении компонентов, мас. 7.:Неионогенноеповерхностноактивное вещество...
Центробежный насос-смеситель
Номер патента: 1143880
Опубликовано: 07.03.1985
Авторы: Виноградов, Кучинский
МПК: F04D 7/04
Метки: насос-смеситель, центробежный
...Кроме того, такая конструкция насоса не обеспечивает перекачивание сред при значительной разнице их плотностей из-за перекрытия сечения канала отвода средой с более высокой плотностью.Наиболее близким к изобретению по технической сущности и достигаемому результату является центробежный насос-смеси- тель, содержащий установленное в корпусе на валу рабочее колесо с лопатками и коаксиально расположенные центральный и периферийный подводы,.в одном из которых размещен шнек 2.Недостатком известного насоса-смесителя является возможность перекрытия выходного сечения канала периферийного подвода и рабочего колеса средой с более высокой плотностью, следствием чего является низкое качество приготовляемой смеси.Цель изобретения - повышение...
Отстойник вертикального скважинного насоса
Номер патента: 1143881
Опубликовано: 07.03.1985
МПК: F04D 13/10, F04D 7/04
Метки: вертикального, насоса, отстойник, скважинного
...полки для приема механических примесей, чередующиеся друг с другом по высоте отстойника, каждая из полок снабжена шарнирной опорой и установлена в корпусе на последней с возможностью поворота, при этом ось каждой опоры расположена горизонтально с эксцентриситетом относительно продольной оси отстойника.На фиг. 1 представлен отстойник вертикального скважинного насоса, продольный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - отстойник при опушенных полках, в разрезе.Отстойник вертикального скважинного насоса 1 содержит корпус 2 и расположенные в нем сегментные полки 3 для приема механических примесей, чередующиеся друг с другом по высоте отстойника. Каждая из полок 3 снабжена шарнирной опорой 4 и установлена в корпусе 2 на...
Гидравлическое разгрузочное устройство насоса
Номер патента: 1143882
Опубликовано: 07.03.1985
МПК: F04D 29/04
Метки: гидравлическое, насоса, разгрузочное
...камеру, сообщенную с зоной нагнетания насоса, при этом на одной из торцовых поверхностей выполнены концентрические канавки, сообщенные каналами с разгрузочной камерой, в каналах установлены предохранительные клапаны,На фиг, 1 изооражено гидравлическое разгрузочное устройство насоса при выполнении канавок на торцовой поверхности пяты; на фиг. 2 - то же, при выполнении канавок на торцовой поверхности диска.Гидравлическое разгрузочное устройство насоса содержит закрепленный на валу 1 разгрузочный диск 2 и установленную в корпусе 3 пяту 4, образующие торцовыми поверхностями 5 дросселирующую щель 6 и разгрузочную камеру 7, сообщенную с зоной нагнетания насоса (не показана), при50 5 10 5 20 25 30 35 45 этом на одной из торцовых...
Герметичный центробежный компрессор для перекачки высокотемпературного газа
Номер патента: 1143883
Опубликовано: 07.03.1985
Авторы: Архипов, Казаков, Лучин, Мужиков, Муратов
МПК: F04D 25/06, F04D 29/14
Метки: высокотемпературного, газа, герметичный, компрессор, перекачки, центробежный
...и стояночное уплотнение с отжимным элементом, расположенное между полостями нагнетания колеса и импеллера, корпус снабжен кольцевой проточкой, а импеллер - боковыми стенками, стояночное уплотнение размещено в проточке, а его отжимной элемент контактирует с обращенной к нему боковой стенкой импеллера, причем в этой стенке выполнены отверстия, сообщающие проточную часть импеллера с зоной контакта его с отжимным элементом.Отжимной элемент может быть снабжен со стороны импеллера проточкой и размещенным в ней упорным подшипником с обоймами, одна из которых подпружинена относительно отжимного элемента, а дру 35 40 50 55 гая контактирует с боковой стенкой импеллера.Импеллер может быть выполнен из высокотеплопроводного материала.На...
Центробежное колесо
Номер патента: 1143884
Опубликовано: 07.03.1985
Авторы: Виноградов, Гаретовский, Кучинский
МПК: F04D 29/22, F04D 29/66
Метки: колесо, центробежное
...и образующим с внутренней поверхностью диска кольцевой канал 12.Недостатком известного колеса являются его низкие антикавитационные качества, вызванные наличием выступающего в проточную часть щитка, дезорганизирующего поток на входе в колесо. Цель изобретения - повышение антикавитационных качеств путем устранения выступающих в проточную часть колеса его элементов.Указанная цель достигается тем, что в центробежном колесе, содержащем рабочие лопатки, установленные на ведущем диске с разгрузочными отверстиями, и ступицу с расположенным, на ней кольцевым щитком, перекрывающим разгрузочные отверстия и образующим с внутренней поверхностью диска кольцевой канал, в диске на уровне разгрузочных отверстий выполнена кольцевая проточка, в которой...

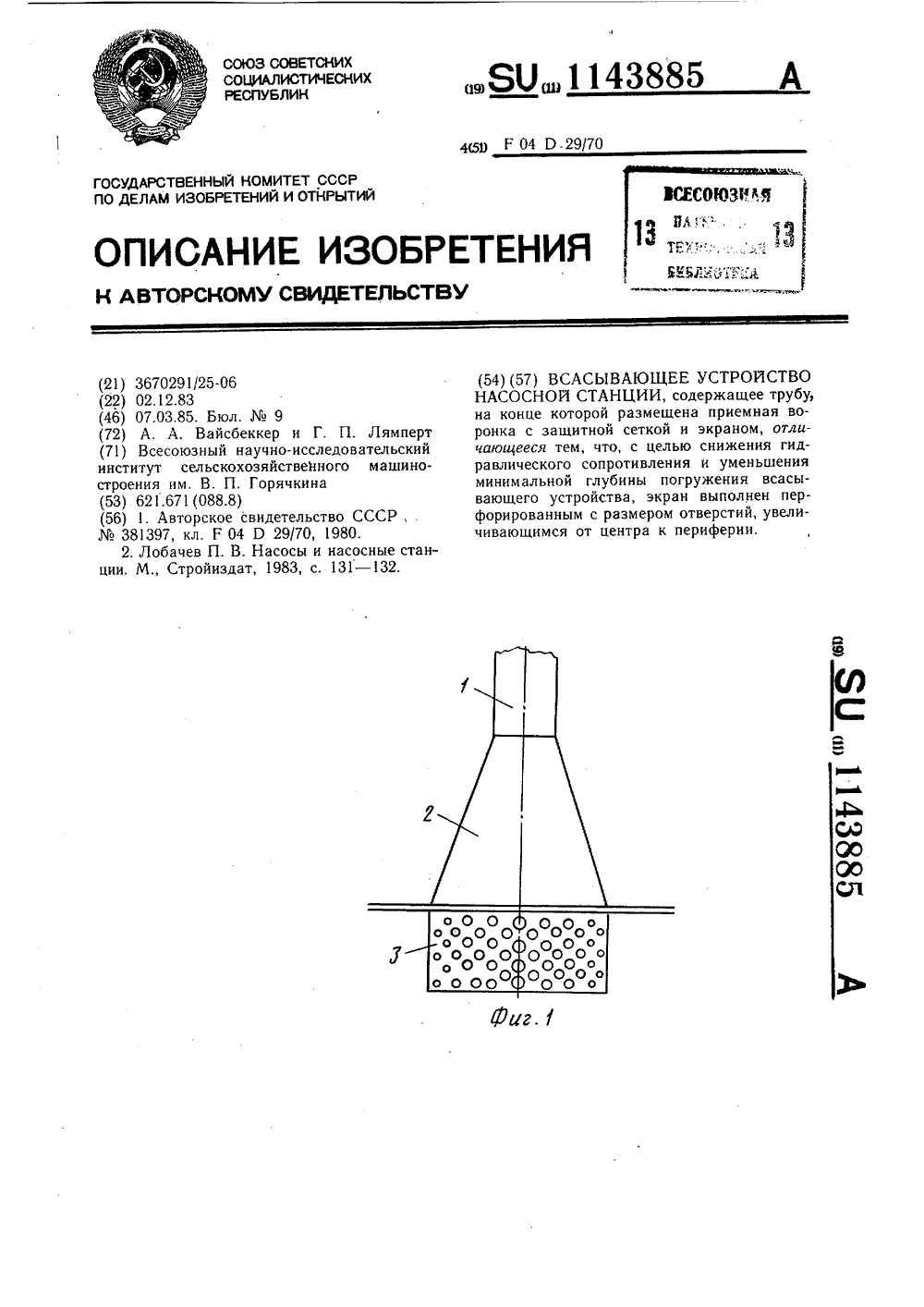

Всасывающее устройство насосной станции
Номер патента: 1143885
Опубликовано: 07.03.1985
Авторы: Вайсбеккер, Лямперт
МПК: F04D 29/70
Метки: всасывающее, насосной, станции
...часто водозабор производится в зоне с повышенным содержанием взвешенных частиц, снижение производительности насосного агрегата за счет увеличения гидравлического сопротивления всасывающего устройства, снабженного экраном.Цель изобретения - снижение гидравлического сопротивления и уменьшение минимальной глубины погружения всасывающего устройства.Указанная цель достигается тем, что во всасывающем устройстве насосной станции, содержащем трубу, на конце которой размешена приемная воронка с защитной сеткой и экраном, последний выполнен перфорированным с размером отверстий, увеличивающимся от центра к периферии.На фиг. 1 изображено всасывающее устройство насосной станции, вид сбоку; на фиг. 2 - то же, вид в плане. Всасывающее устройство...
Турбонасос
Номер патента: 1144624
Опубликовано: 07.03.1985
Автор: "пьер
МПК: F04D 29/46
Метки: турбонасос
...ротора на выходе.Ось вращения стержня каждой лопатки входного направляющего аппарата расположена по средней линии лопатки,Внутренняя поверхность входного патрубка образована плавно сопряженными цилиндрическими участками, в которых расположены периферийные участки лопаток входного направляющего аппарата.На Фиг. 1 схематично изображен предлагаемый турбонасос,продольный разрез;на фиг. 2 - разрез А-А на Фиг. 1; на Фиг. 3 - вид Б на фиг. 1; на Фиг. 4 - вариант выполнения приводного устройства.Турбонасос содержит корпус 1входным патрубком 2 и выходной улиткой 3, размещенные в корпусе 1 ротор 4 с лопатками 5, входной и выходной направляющие аппараты соответственно с лопатками 6 и 7, расположенными соответственно между входным патрубком 2...
Компрессорная установка комбинированной энергосистемы
Номер патента: 1145164
Опубликовано: 15.03.1985
Авторы: Абрамов, Акимов, Бондарев, Бондаренко, Гиршгорн, Крымов, Мельник, Черванев
МПК: F01D 15/08, F04B 41/00, F04D 25/00 ...
Метки: комбинированной, компрессорная, энергосистемы
...его температуры и давления при переменных режимах эксплуатации теплоизолирующих турбокомпрессоров,.55Цель изобретения - повышение экономичности энергосистемы, включающей высокотемпературный нагреватель,путем повышения температуры пара перед паровой турбиной.Указанная цель достигается тем, что компрессорная установка комбинированной энергосистемы с высоко- температурным нагревателем, содержащая паровую турбину для привода компрессора и рекуперативный теплообменник, установленный по охлаждающей среде на выходе компрессора, дополнительно снабжена последовательно подключенными по нагреваемой среде и установленными перед турбиной регенеративным теплообменником и пароперегревателем, при этом первый по греющей среде подключен к выходу турбины,...
Способ определения характеристик центробежного насоса
Номер патента: 1145173
Опубликовано: 15.03.1985
МПК: F04D 15/00
Метки: насоса, характеристик, центробежного
...изобретения - повышение точ ности и надежности путеи сокращения промежуточных измерений.Поставленная цель достигается тем, что согласно способу определения характеристик центробежного на О соса, работающего на переменных режимах с различными жидкостями, путем измерения перепадов давлений между характеристическими зонами внутренней полости насоса с последующим вычислением подачи, перед измерением перепадов давлений определяют зоны максимального, среднего и минимального изменения давления при смене режимов, а подачу определяют 50 как функцию отношения градиента давления между зонами максимального и среднего изменения к градиенту между зонами среднего и минимального изменения. 55На фиг, 1 показана схема устройства, реализующего...
Способ изготовления закрытого рабочего колеса центробежной турбомашины из термообрабатываемых алюминиевых сплавов
Номер патента: 1147538
Опубликовано: 30.03.1985
Авторы: Александров, Алов, Брагинский, Ефимов
МПК: B23K 20/24, F01D 5/04, F04D 29/28 ...
Метки: алюминиевых, закрытого, колеса, рабочего, сплавов, термообрабатываемых, турбомашины, центробежной
...термообработку.обоих 55.дисков путем отжига покрывного (несущего) диска и закаливания и старениянесущего (покрывного) диска.Способ реализуется следующимобразом, 60Перед сборкой покрывного и несущего дисков для осуществления диффузионной сварки производят термообработку обоих дисков. Термообработка заключается в том, что отжигают 65 покрывной диск, а несущий диск закаливают и старят. Свариваемые поверхности подготавливают химическим травлением, затем несущий диск, выполненный заоднос лопатками, помещают в приспособление. Покрывной. диск устанавливают на лопатах., Прижимают покрывной диск к лопаткам. Усилие сжатия обеспечивает местное вдавливание микрорельефа более твердой детали в более мягкую.Затем приспособление со сжатыми...
Дисковый насос
Номер патента: 1147851
Опубликовано: 30.03.1985
Авторы: Гольберг, Наумов, Несытов, Покровский
МПК: F04D 7/02
...достигается повышение напорности, благодаря выполненным на диске многочисленным канавкам преимущественно радиального 25 направления, Закладывающиеся в канавках диска при его вращении вихревые жидкостные жгуты интенсифицируют передачу энергии от диска к жидкости, .увеличивая напор насоса. Од- З 0 новременно незначительное сопротивление потоку в радиальном направлении повышает КПД насоса 1.21.Однако дальнейшее повышение параметров насоса данного типа ограничивается максимально возможным размещением канавок на торцах диска. Цель изобретения - увеличение напорности и КПД насоса.Указанная цель достигается тем, что в дисковом насосе, содержащем ротор в виде набора дисков с канавками преимущественно радиального направления, подвод и...
Самовсасывающий центробежный насос
Номер патента: 1147852
Опубликовано: 30.03.1985
МПК: F04D 9/02
Метки: насос, самовсасывающий, центробежный
...распределитель 8, имеющий подводящее и сливное отверстие 9 и 10, сообщенные соответственно с межлопаточными каналами 11 колеса 5 и сепарационной камерой 3. Сепарационная камера 3 сообщена с напорным трубопроводом 4 и дополнительно с атмосферой посредством воздухоотводящей линии 12 с отсечным клапаном 13, в отводе 2 установлен дополнительный отсечной клапан 14, при этом клапаны 13 и 14 снабжены общим диафрагменным пкевмоприводом 15, имеющим полый шток 16, на котором размещены запорные органы обоих клапанов 13 и 14.Кольцевой распределитель 8 выполнен радиальным и его подводящее отверстие 9 расположено на внутренней цилиндрической поверхности 17.Диафрагменный пневмопривод 15 включает диафрагму 18, поджатую пружиной 19. Полый шток 16 имеет...
Вертикальный погружной насосный агрегат
Номер патента: 1147853
Опубликовано: 30.03.1985
Автор: Низовкин
МПК: F04D 13/10
Метки: агрегат, вертикальный, насосный, погружной
...одвигателя и ротор при запуске и работе насоса,Поставленная цель достигаетсятем, что в вертикальном погружномнасосном агрегате, содержащем электродвигатель с осевой опорой, расположенньй под ним центробежныйнасос, включающий корпус, к нижнейчасти которого подсоединен напорный трубопровод, и установленныйв корпусе на аксиально подвижномвалу ротор, напорный трубопроводснабжен обратным клапаном, запорныйэлемент которого установлен под 55нижним концом вала ротора сооснос ним, а вал установлен в корпусес возможностью контакта с запорным)ГНГ)са.На ф.1 р.цГта В. Тертикальный ору)кн)Й на.ос ныи Греатна фиг. ." - положение обратного клапана при запуске и остановке насоса,на фиг. 3 - то же, при работающемнасосе.Вертикальный погружной...
Клапанный узел скважинного электроприводного насоса
Номер патента: 1147854
Опубликовано: 30.03.1985
МПК: F04D 13/10, F04D 15/02
Метки: клапанный, насоса, скважинного, узел, электроприводного
...и его уплотнительной поверхностью служит торец, обращенный к обратному клапану, лри этом седло последнего установлено в корпусе неподвижно, а залорный орган - с возможностью контактирования с хвостовиком кольца.На фиг. 1 представлен клапанный узел скважинного электроприводного насоса, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - вариант выполнения насоса, снабженного кожухом.Клаланный узел скважинного электролриводного насоса 1 содержит корпус 2 с подводящим и перепускными каналами 3 и 4 соответственно, размещенные в корпусе 2 обратный клапан 5 с седлом 6 и запорным органом 7 и подвижное в осевом направлении кольцо 8, имеющее хвостовик 9 и уплотнительную поверхность, перекрывающую входные отверстия 10 перепускных...
Центробежный компрессор
Номер патента: 1147855
Опубликовано: 30.03.1985
МПК: F04D 17/08
Метки: компрессор, центробежный
...оси газ поступает в улитку 7 и черезпатрубка, и радиусом, про- выходной патрубок 2 подается к потреходящим через входную кром- бителю. Газ натекает на лопатки 5ку 1-ой лопатки в на диффузора 4 под углами оМ, соответправлении развития улитки ствующими безударному обтеканию.корпуса, рад За счет лопаток 5 с переменными угласд - теоретический угол выхода ми выхода слопаток 5 учитывалопаток диффузора, ется несимметричность улйтки 7, чтоНа чертеже показан центробежный 5 обеспечивает снижение потерь энеркомпрессор, поперечный разрез. гни в рабочем колесе 3 и диффузоре 4.Центробежный компрессор содержит Таким образом, безотрывное обтеулиточный корпус 1 с выходным патруб- канне рабочего колеса и лопаток дифком 2 и установленное в корпусе 1 фузора...
Входное устройство насоса
Номер патента: 1149054
Опубликовано: 07.04.1985
Авторы: Глазырин, Заборцев, Зырянов, Мельников
...иглой.На чертеже представлено входное устройство насоса, общий вид.Входное устройство лопастного насосасодержит питающую емкость 1 и введенный в нее всасывающий трубопровод 2, снаб 2женный сифонным насадком 3, который установлен. с возможностью вертикального перемещения, его верхняя часть 4 выведена из емкости 1 и снабжена запорным вентилем 5. На всасывающем трубопроводе 2 ниже сифонного насадка 3 выполнено жиклерное отверстие 6. Всасывающий трубопровод 2 снабжен запорным устройством 7, выполненным в виде упругой пластины 8, один конец 9 которой закреплен на внутренней стенке всасывающего трубопровода 2, а другой конец 10 снабжен запорной иглой 11. Пластина 8 своей средней частью контактирует с соединительным элементом 12 всасывающего...
Грунтонасосная установка
Номер патента: 1149055
Опубликовано: 07.04.1985
Авторы: Арефьев, Карюков, Лукин
Метки: грунтонасосная
...жидкости и нагнетательный трубопровод, между рабочим колесом и спрямляющим аппаратом неподвижно установлен струезакручивающий аппарат с лопастями, установленными с наклоном к оси рабочего колеса в сторону его вращения по всей их длине, а на отводной трубе установлен регулируемый дроссель. 5 0 15 20 25 зо 35 40 45 50 55 На фиг. 1 представлена установка, общий, вид; на фиг. 2 - насосная часть, продольное сечение.Установка содержит корпус 1 с установленными в нем соосно осевым рабочим колесом 2, спрямляющим аппаратом 3 и подвижной в осевом направлении отводной трубой 4 для осветленной жидкости и нагнетательный трубопровод 5.Между рабочим колесом 2 и спрямляющим аппаратом 3 неподвижно установлен струезакручивающий аппарат 6 с лопастями 7,...
Гидравлическое разгрузочное устройство насоса
Номер патента: 1149056
Опубликовано: 07.04.1985
Автор: Быковский
МПК: F04D 29/04
Метки: гидравлическое, насоса, разгрузочное
...в результате контакта пяты и диска на нерасчет-. ном режиме работы насоса, что приво - дит к интенсивному износу трущихся поверхностей, изменению характеристик устройства и снижению надежности устройства.Наиболее близким к изобретению по технической сущности и достигаетической жесткости без уменьшения зазора дросселирующей торцовой щели.Указанная цель достигается тем, что в гидравлическом разгрузочном устройстве насоса, содержащем корпус с кольцевой щелью и вал с закрепленным на нем разгрузочным диском, образующим с корпусом дросселирующую торцовую щель и разгрузочную камеру, сообщенную посредством кольцевой и торцовой щелей соответственно с областями нагнетания и всасывания насоса, на периферии разгрузочного диска установлена...
Грунтовый насос
Номер патента: 1149057
Опубликовано: 07.04.1985
Авторы: Дармороз, Картышова, Кошкин, Мержвинский, Морозов, Смоловик, Тендлер
МПК: F04D 29/16, F04D 7/02
...уплотнительное кольцо с хвостовиком, обхватывающим входную горловину и имею. щим с внутренней стороны, контактирующей с горловиной, каналы для смазки чистой водой, снабжен дополнительным уппотнительным колцом, аналогичным основному и установленным с зазором относительно последнего со стороны входной горловины, а бронедиски в области выхода рабочего колеса и установочное кольцо510 15 новочное кольцо 6, закрепленное на корпусе 1, и основное эластичное 20 50 55 25 30 35 40 45 снабжены покрытием из износостойкого эластомера, при этом уплотнительные кольца выполнены в виде манжет, причем площадь проходного сечения каналов для смазки дополнительного кольца больше площади каналов основного,На фиг. 1 и 2 изображена конструкция насоса.Грунтовый...
Лопастной насос
Номер патента: 1150402
Опубликовано: 15.04.1985
Авторы: Алмазов, Лысов, Петров, Судариков, Текотин, Шинов
...и кавитационной эрозией, и может использоваться в энергетической, химической, нефтяной, судостроительной и авиационной промышленностях,Целью изобретения является улучшение кавитационных и энергетических характеристик насоса путем упорядочения направления и количества подаваемого в корпус газа.На фиг. 1 представлен насос, общая схема; на фи г. 2 - схем а выполнения каналов для впуска газа в насос; на фиг. 3 - сечение А - А на фиг. 2; на фиг, 4 - вид Б на фиг, 2.Лопастной насос содержит корпус 1, установленный в нем шнек 2 с лопастями 3, газовый коллектор 4 и каналы 5, выполненные в корпусе 1, входные отверстия 6 каналов 5 расположены в коллекторе 4, а выходные отверстия 7 - в полости 8 насоса над лопастями 3 шнека 2, т. е. выведены в...
Диаметральный вентилятор для очистки зерна в комбайне
Номер патента: 1150404
Опубликовано: 15.04.1985
Авторы: Баженов, Ветров, Винниченко, Коротков, Крылова, Нелюбов, Чернявская, Шалдин
МПК: F04D 17/04
Метки: вентилятор, диаметральный, зерна, комбайне
...процесса сепарации зернового вороха.Указанная цель достигается тем, что в диаметральном вентиляторе для очистки зерна в комбайне, содержащем расположенный под стрясной доской корпус с языком, входным и выходным патрубками и установленное в корпусе рабочее колесо, язык выполнен составным из двух соединенных между собой регулируемых створок и снабжен приводным механизмом, выполненным в виде закрепленной в корпусе винтовой пары и соединенного с ней кинематического звена, одна из свторок шарнирно связана с выходным патрубком со стороны стрясной доски, а другая - с кинематическим звеном, причем кинематическое звено выполнено в виде ползуна, или в виде коромысла, шарнирно связанного с корпусом.На фиг. 1 схематически показан диаметральный...
Центробежный насос
Номер патента: 1150405
Опубликовано: 15.04.1985
Автор: Быковский
МПК: F04D 29/04
Метки: насос, центробежный
...регулирование величины осевой силы, действующей на ротор насоса.Цель изобретения - повышение надежности работы путем упрощения конструкции и обеспечения автоматического перемещения обоймы с лопатками.Указанная цель достигается тем, что центробежный насос, содержащий корпус с проточкой, расположенные в нем рабочее колесо с ведущим и ведомым дисками и размещенные со стороны последнего радиальные лопатки, жестко. закрепленные в обойме, установленной в проточке корпуса с возможностью осевого перемещения, снабжен упругим элементом соединенным с обоймой и корпусом и размещенным в проточке последнего, а в корпусе выполнены пазы с профилированными участками, контактирующими с торцами лопаток,На фиг. 1 схематически изображен...
Сальниковое уплотнение вала насоса
Номер патента: 1150407
Опубликовано: 15.04.1985
Авторы: Бабаев, Иванов, Лукаев
МПК: F04D 29/10
Метки: вала, насоса, сальниковое, уплотнение
...обеспечении надежности работы, на втулкесальника выполнен торцевойбурт, контактирующий с набивкой.1150407 Составитель Ю.НикитенкоТехред Л,Котцобняк Корректор И Иуска Редактор И.Недолуженко Заказ 2076/27 Тираж 586 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Иосква, Ж, Раушская наб., д. 4/5Филиал ПОП "Патент", г. Ужгород, ул. Проектная, 4 ФИзобретение относится к гидромашиностроению, в частности к конструкциям уплотнений вращающихся валов. Цель изобретения - увеличение сро 5 ка службы уплотнения путем уменьшения усилий сжатия набивки при обеспе-чении надежности работы. На чертеже изображено сальниковое 1 Оуплозе виевала насоса. Сальниковое уплотнение вала насоса содержит набивку 1 и...
Статор нагнетателя природного газа
Номер патента: 1150408
Опубликовано: 15.04.1985
Авторы: Батвинов, Белозуб, Зайцев, Хрусталев
МПК: F04D 29/40
Метки: газа, нагнетателя, природного, статор
...увеличением гидравлическихпотерь.Целью изобретения является повышение надежности и экономичности нагнетателя,Указанная цель достигается тем,что в статоре нагнетателя природногогаза, содержащем корпус с сооснымивсасывающим и нагнетательным патрубками, оси которых перпендикулярныоси корпуса, пакет диаФрагм и перегородку, образующую с корпусом и пакетом диаФрагм полости всасыванияи нагнетания, перегородка выполненав виде плоской наклонной к оси корпуса стенки, одна из боковых поверхностей которой сопряжена с одним,другая - с другим патрубками в диаметрально противоположной точке, анормаль к боковой поверхности стенкилежит в одной плоскости с осью корпуса и патрубков, причем в перегородке выполнено окно для установкипакета...
Спрямляющий аппарат вентилятора
Номер патента: 1150409
Опубликовано: 15.04.1985
Авторы: Белов, Зарубин, Заслов, Косарев, Кузнецов, Моржаретто, Носырев
МПК: F04D 29/54
Метки: аппарат, вентилятора, спрямляющий
...плоскимвыходным участком, расположеннымв меридиональной плоскости, причемотношение длины проекции на мериди"ональную плоскость изогнутой частилопатки к длине ее плоского участка равно 1,5-1,7.Заказ 2079/27 Тираж 586 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113 О 35, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4Изобретение относится к вентиляторостроению и может быть использовано в конструкциях спрямляющих аппаратов вентиляторов-азраторов.Целью изобретения является повышение напора вентилятора, что позволяет увеличить дальнобойность воздушной струи.На чертеже приведена развертка сечения рабочего колеса (РК) вентилятора и спрямляющего аппарата (СА).Спрямляющий...
Турбомашина
Номер патента: 1151690
Опубликовано: 23.04.1985
Авторы: Муратов, Саранцев, Филаретов
МПК: F01D 1/14, F04D 29/60
Метки: турбомашина
...Мо Филиал ПППенного ком ит теиий и отк 5, РаушскаяУжгород, ул Изобретение относится к турбостроению и может быть использовано в турбомашинах различных типов, работающих с высокими температурами в проточной части.Целью изобретения является упрощение конструкции и повышение надежности в работе.На фиг. 1 представлена турбомашина, продольный разрез; на фиг. 2 - узел 1 на фиг, 1 (в холодном состоянии турбомашины); на фиг. 3 - то же (при работе тур о бомашины) . Турбома шина содержит установленный на фундаменте 1 корпус 2 и расположенный в нем ротор с осевыми лабиринт- ными уплотнениями 3 и 4 рабочих колес 5 и 6 соответственно и валом 7, снабженным концевыми опорным и упорным подшипниками 8 и 9, последний из которых размещен в автономном...
Регулируемое входное устройство осевой турбины
Номер патента: 1151691
Опубликовано: 23.04.1985
Авторы: Зайончковский, Севрук
МПК: F01D 17/14, F04D 27/00
Метки: входное, осевой, регулируемое, турбины
...площади проходного го соплового аппарата.151691 Составитель А. СафоновРедактор А. Шандор Техред И, Верес.Корректор А, ТяскоЗаказ 2282/24 Тираж 497 ПодписноеВНИИПИ Государственного комитета ССРпо делам изобретений и открытй,113035, Москва, Ж - 35, Рауаская иабд: 4%Филиал ППП Патент, г. Ужюрвд, ул. Проектма 1, 4 1Изобретение относится к турбомашиностроению, в частности к регулируемым входным устройствам осевых турбин. Целью изобретения является расширение диапазона регулирования мощности турбины. На чертеже показано регулируемое вход-ное устройство осевой турбины, продольныйразрез. Регулируемое входное устройство осевой турбины содержит установленный в корпусе 1 с возможностью осевого перемещения обтекатель 2, размещенный внутри него...
Насосная станция
Номер патента: 1151713
Опубликовано: 23.04.1985
Авторы: Волков, Гречихин, Кудряшов, Непорожнев, Рыбаков, Югай, Яровенко
МПК: F04D 9/06
...- 35, Раушская наб., д. 4/5 филиал ПГ 1 П Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к гидромашиностроению, а более конкретно к конструкциям насосных станций.Цель изобретения - уменьшение затрат энергии путем ускорения заливки насоса.На чертеже показана схема насосной станции.Насосная станция содержит центробежный насос 1 и источник 2 сжатого газа, имеющие общий привод 3, напорную магистраль 4 с задвижкой 5, и газожидкостный эжектор 6, пассивное сопло которого подключено к напорной магистрали 4 до задвижки 5, активное сопло - . к источнику 2 сжатого газа, а выход эжектора 6 подключен к напорной магистрали 4 после задвижки 5, параллельно газожидкостному эжектору 6 установлен дополнительный эжектор 7, пассивное сопло и выход...
Автоматическая насосная станция
Номер патента: 1151714
Опубликовано: 23.04.1985
Авторы: Гончаров, Шевченко, Яцюк
МПК: F04D 15/00
Метки: автоматическая, насосная, станция
...реле 23 давления включает датчик 58 температуры воздуха. Регулятор температуры 57 посредством согласующего устройства 56 и блока 55 управления включает в работу электропривод 53 вентилятора 52 и тепловой насос 51, охлаждающий воздух в помещении насосной станции и отводящий тепло в трубопровод 35. Воздух в тепловой насос 51 подает вентилятор 52 из сети воздуховодов 54.При подключении трубопровода 35 к насосным агрегатам, включается в работу датчик 36 температуры и датчик 45 влажности, установленные в закрытом грунте. 44. При этом реле 23 давления размыкает контакты 48, а реле 38 датчика 36 температуры и реле 47 датчика 45 влажности размыкают соответственно контакты 49 и 50. Регулятор 40 водоподачи находится в положении, при котором...
