Карюков

Номер патента: 1649117

Опубликовано: 15.05.1991

Автор: Карюков

МПК: F04D 29/18, F04D 7/04

Метки: грунтовый, насос

...корпус 1 с 10 отводом 2, размещенный в корпусе 1 полый приводной вал 3 с расположенными внутри лопатками 4 и рабочие колеса 5 - 7, последовательно установленные на валу 3 и сообщенные своими входами с его полостью.Корпус 1 снабжен дополнительными отводами 8,9 (их может быть и больше по числу колес), причем каждый отвод 2,8 или 9 сообщен с выходом одного рабочего колеса 5,6 или 7 соответственно. Поперечное сечение вала 3 выполнено уменьшающимся по ходу потока. Грунтовый насос работает следующим образом.Гидросмесь с частицами разной величины и массы поступает в полый вал 3, закру чивается его лопатками 4 и, перемещаясь вдоль вала 3, поступает на входы колес 5 - 7. Причем при движении в потоке гидро- смеси с одинаковой скоростью инерция...

Номер патента: 1390312

Опубликовано: 23.04.1988

Авторы: Арефьев, Карюков, Федотов

МПК: E02F 3/88

Метки: грунтозаборное, земснаряда

...забоя. На погружной раме 2 15установлена камера 7, соединеннаясвоей нижней частью с всасывающей трубой 1, а верхней частью - с напорнымпатрубком 6. Всасывающее отверстие 8грунтового насоса 3. соединено с нижней частью камеры 7 и посредством дополнительной всасывающей трубы 9 - сакваторией забоя. Всасывающая труба 9установлена с воэможностью осевогоперемещения посредством гидроцилиндра 10.Грунтозаборное устройство земснаряда работает спедующим образом,При вращении рабочих колес насосов 3 и 5 водогрунтовая смесь всасывается из забоя и по трубе 1 поступает в камеру 7, в которой крупные фракции грунта под действием силы тяжести поступают в нижнюю часть камеры идалее насосом 3 подаются по пульповоду 4 к месту назначения. Мелкие Фракции,...

Номер патента: 1262118

Опубликовано: 07.10.1986

Авторы: Арефьев, Карюков, Лукин

МПК: F04D 7/04

Метки: грунтовой, насос, погружной

...ископаемых.Цель изобретения - повышение КПД путем более полного удаления нетоварной фракции из основного потока перекачиваемой среды.На чертеже изображен насос, продольный разрез,Погружной грунтовой насос содержит установленное в корпусе 1 рабочее колесо 2 с ведомым 3 и ведущим 4 дисками, насадок 5 с наружной конической поверхностью и втулку 6 с внутренней конической поверхностью, установленную на корпусеи образующую с конической поверхностью насадка 5 щель, насадок 5 установлен на периферии ведомого диска 3, при этом на периферии ведущего диска 4 установлен дополнительный насадок 7 с конической наружной поверхностью, а в корпусе 1 смонтирована дополнительная втулка 8 с внутренней конической поверхностью, между которой и поверхностью...

Номер патента: 1149055

Опубликовано: 07.04.1985

Авторы: Арефьев, Карюков, Лукин

МПК: F04D 3/00, F04D 7/04

Метки: грунтонасосная

...жидкости и нагнетательный трубопровод, между рабочим колесом и спрямляющим аппаратом неподвижно установлен струезакручивающий аппарат с лопастями, установленными с наклоном к оси рабочего колеса в сторону его вращения по всей их длине, а на отводной трубе установлен регулируемый дроссель. 5 0 15 20 25 зо 35 40 45 50 55 На фиг. 1 представлена установка, общий, вид; на фиг. 2 - насосная часть, продольное сечение.Установка содержит корпус 1 с установленными в нем соосно осевым рабочим колесом 2, спрямляющим аппаратом 3 и подвижной в осевом направлении отводной трубой 4 для осветленной жидкости и нагнетательный трубопровод 5.Между рабочим колесом 2 и спрямляющим аппаратом 3 неподвижно установлен струезакручивающий аппарат 6 с лопастями 7,...

Номер патента: 1045970

Опубликовано: 07.10.1983

Авторы: Зубков, Каретный, Карюков, Котлюба, Коцарь, Поляков, Потемин

МПК: B21B 37/46

Метки: отводящего, приводом, рольганга, секции

...металла в моталке и в последней клети стана, имеющие прямые и инверсные выходы, задатчик 4 скорости, ключ 5, инвертирующий усилитель 6, логический элемент 7 И, выход которого соединен с управляющим входом ключа 5 информационный вход которого соединен с1043Выходом ЗадатцРка 4 скОрости, д Вы ход через инвертирующий усилитель 6 с одним иэ входов регулятора 1 скорости, другой вход которого соединен с выходом задатчика 4 скорости, блок 8 памяти, интегратор 9, ключ 10, релейный элемент 11, логические элементы 12 НЕ и 13 ИЛИ, причем выход последнего соединен с управляющим входом дополнительного ключа 10, а входы - с инверсным выходом датчика 2 наличия металла в моталке и выходом релейного элемента 11, вход которого через интегратор 9 соединен...

Номер патента: 1038592

Опубликовано: 30.08.1983

Авторы: Арефьев, Карюков, Лукин

МПК: F04D 7/04

Метки: грунтовой, насос, погружной

...сообщающими задисковые полости с окружающей средой.На чертеже изображен предлагаемый 55насос, разрез.Устройство содержит рабочееколесо 1, установленное с образованием задисковых полостей 2 и 3 в-корпусе 4, снабженном крышками 5 и 6и иэносостойкими втулками 7 и 8, охватывающими диски 9 и 10 рабочегоколеса 1, имеющие расположенные вэадисковых полостях 2 и 3 импеллерные лопатки 11. и 12. Крышки 5 и 6установлены с. возможностью осевогоперемещения и снабжены центральнымиотверстиями 13 и 11, сообщающимизадисковые полости 2 и 3 с окружа-.ющей средой. Корпус Ч, имеющий спиральную форму, расположен во внеш-нем кожухе 15,Перемещение крышек 5 и 6 осуществляется прижимными и отжимнымиболтами 16 и 17 соответственно. Всасывающий патрубок 18 уплотнен...

Номер патента: 1006505

Опубликовано: 23.03.1983

Авторы: Белянский, Василевский, Карюков, Моисеев, Рудченко, Тюрин, Франценюк

МПК: C21D 1/667

Метки: двухфазной, охлаждающей, среды, форсунке

...частиц воды к нагретой поверхности, однако из-за малого содержания воды в потоке тумана (0,24 л/мин) и невысокой степени ее дисперсности г при давлении воздуха (3,5-4,5 кг/см) он не позволяет получать высокую интенсивность охлаждения.Целью изобретения является повышение охлаждающей способности двухфазных (газожидкостных) сред.Поставленная цель достигается тем, что согласно способу получения двухфазной охлаждающей среды в форсунке, включающему смешение потоков сжатого газа и жидкости, поток жидкости перед смешением раэреживают, а затем перед выходом иэ форсунки закручивают в суживающуюся спираль тангенциально направленными струями сжатого газа.Предварительное разреженйе потока жидкости уменьшает его плотность и облегчает смешивание...

Номер патента: 975131

Опубликовано: 23.11.1982

Авторы: Белянский, Карюков, Поляков, Швыдков

МПК: B21B 39/00

Метки: отводящего, режимом, рольганга, скоростным

...скоростным режимом отводящего рольганга, включающему согласование скоростей секций со скоростью последней клети, производят уменьшение скорости по.следней секции при подходе переднего конца полосы к тянущим роликам, уста. новленным за этой секцией перед мо975131 Формула изобретения 30 35 Составитель М.РеутоваТехред М.коштура Корректор Г.Решетник Редактор Т.Киселева Заказ 8884/10 Тираж 845 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ЛПП Патент, г. Ужгород, ул. Проектная, 4 талкой, без изменения скоростей всех предыдущих секций и клетей стана, а затем, после захвата полосы моталкой, производят увеличение скорости последней секции до заданной.Сущность...

Номер патента: 942820

Опубликовано: 15.07.1982

Авторы: Бахтинов, Белянский, Богин, Грудев, Карюков, Кострица, Лиханский, Мелешко, Поляков, Руднев

МПК: B21B 1/08

Метки: лист, рифленый

...поверхность которого снабжена рифами 2 разных направлений. Риы 2 сопряжены коняевыми участками и расположены поперек листа по зигзагообразным линиям 3 с шагом Ь . Каждый иэ сопряженных рифов 2 представляет собой половину периода в зигзагообразной линии.Сопряженные рифы 2 разных направлений ориентированы под углом а друг к другу, причем угол ориентации находится в пределах 150 160 О, образуя непрерывную зигзагообразную ливию. Предлагаемое значение угла а является наиболее благоприятным с точки зрения ухудшения сцепления колес.с покрытием при движе нии по ним транспортныхсредств, а также устранения сколов бетона при снятии железобетонных плит с рифленого листа.Сечение рифов, выполненное в плоскости, параллельной нормали к оси рифа,5...

Номер патента: 908451

Опубликовано: 28.02.1982

Авторы: Белянский, Карюков, Котлюба, Пак, Поляков, Швыдков

МПК: B21B 37/46

Метки: отводящего, приводом, рольганга, секции

...датчика 3 наличияметалла на рольганге и отсутствииметалла в моталке на выходе элемента К 4 появляется сигнал и открывается ключ 2, В результате сигналот задатчика 1 скорости через инвертирующий усилитель 7 поступает с 25обратным знаком на вход регулятора8 скорости и складывается там ссигналом, поступающим от задатцика1 скорости. При этом задание регулятору 8 скорости уменьшается, в ре- Зозультате чего секция рольганга снижает скорость. Так как датчик наличияметалла на рольганге установлен наопределенном расстоянии от тянущихроликов (это расстояние определяетсяв процессе наладки устройства), тоторможение полосы начинается дозаправки полосы в тянущие ролики имоталку, В результате сил трения,возникающих между нижней поверхностью полосы и...

Номер патента: 908431

Опубликовано: 28.02.1982

Авторы: Бахтинов, Белянский, Голубев, Грудев, Ефимов, Карюков, Кострица, Левченко, Лиханский, Полатовский, Поляков, Сорокин, Чаплыгин

МПК: B21B 1/38

Метки: лист, рифленый

...однако наличиедо основания полуконуса (торца), расположенного к плоскости листа под углом 85-95, обеспечивает повышение сцепляемости с давящей поверхностью и внедрения рифа в нее, чем при рифленом листе чечевичной и ромбической формы, за счет чего проис- и ходит улучшение фрикционных свойств рифленого листа. Естественно, что предлагаемый лист менее металлоемок, чем листы чечевичной или ромбической формы за счет меньшего сечения ребра в продольном и поперечном сечениях (фиг. 2). Оптималь- З 0 ной высотой и длиной выполнения рифа является отношение высоты рифа к длине его основания, равное 0,3 - 0,5. Отношение высоты рифа 1: к длине основания Р 4, равное 0,3, выбирается из условия минимально возможного сцепления рифа с давящей З...

Номер патента: 900892

Опубликовано: 30.01.1982

Авторы: Белянский, Грудев, Динник, Караганов, Карюков, Кириллова, Кострица, Лиханский, Мутьев, Полатовский, Поляков, Старицкий, Тодуров

МПК: B21B 27/02

Метки: валковый, комплект, листов, прокатки, рифленых

...валок и смежный ему другой валок, рабочая поверхность смежного валка снабжена сплошной насечкой, включающей конические углубления с глубиной, равной 0,1- 0,15 глубины впадин рифленого валка, при этом диаметр основания коническо-. го углубления составляет 0,2-0,3 ширины впадин рифленого валка.На фиг, 1 представлен валковый комплект, общий вид; на фиг. 2 - про900892 4полнены с глубиной 0,3-0,45 мм и диаметром основания 1-1,5 мм. Формула изобретения Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР ЭЭ М 269121, кл. В 21 В 27/02, 1970. 2. Патент СВА И 1856898,кл. В 21 В 1/38, 1932, филь впадин рифленого валка сечение А-А на фиг. 1); на фиг. 3 - про филь конических углублений (узел 1 на фиг....

Номер патента: 845889

Опубликовано: 15.07.1981

Авторы: Белянский, Грудев, Зеленский, Карюков, Кострица, Лиханский, Мелешко, Поляков

МПК: B21B 1/08

Метки: лист, рифленый

...основание ребра с боковыми и верхними гр О верхняя грань ребра рифления в иена в поперечном сечении по к второго порядка, причем величи гнутости 0,05-0,5 высоты ребра На чертеже схематически пре лен рифленый лист,Рифленый лист состоит из ос ния 1 и ребра 2 рифления с бок гранями 3 аб и вг и верхней гр4 бв, выполненной вогнутой фор 20 причем вогнутость очерчена кри о второго порядка, предпочтитель радиусной поверхностью, с цент лежащим на оси симметрии ребра ления 00Величина 0,05 принят 25 ходя из минимально возможного ния вогнутости на фрикционные ства., величина 0,5 пГинята, ис из максимальновозможной во тости, при которой две боковы 3 О яи, соединенных вогнутой криво845889 Формула изобретения Составитель М. Блатовактор Л. Тюрина...

Номер патента: 812833

Опубликовано: 15.03.1981

Авторы: Белянский, Герцев, Дружинин, Заключнов, Закржевский, Каретный, Карюков, Лаптев, Макеев, Максименко, Тонконогов, Франценюк

МПК: C21D 1/02

Метки: охлаждения, проката

...по концам корпуса с возможностью поворотаотносительно оси устройства, а набоковых стенках стаканов со стороныторцов, обращенных друг к другу,выполнены вырезы, одна сторона которых параллельна оси устройства, а другая криволинейна.На фиг. 1 изображено устройство, общий вид;на фиг.2 - вид А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1., Устройство для охлаждения проката, преимущественно полосового, состоит из корпуса 1, внутри которого находится запорный орган, выполненный из стаканов 2, жестко связанных между собой соединительным элемен812833 Формула изобретения иг.3701/32 Тираж б 18 Подписное ИИПИ За Филиал ППП "Патент",г.Ужгород,ул.Проектная,4 том, например стержнем 3 и гайками 4. С внутреннего торца каждый из стаканов имеет...

Номер патента: 789175

Опубликовано: 23.12.1980

Авторы: Белянский, Карюков, Ковалев, Кожевин, Леонидов-Каневский, Лысенков, Перепадя

МПК: B21B 37/28

Метки: валков, параллельность, установки

...входы которых через четвертый и пятый ключи 30 и 31 соединены, соответственно, с выходами шестого и Я седьмого алгебраических сумматоров 25 и 26, выходы шестого и седьмого сумматоров 25 и 26 соединены также с первым и вторым входами восьмого алгебраического сумматора 27, выход 25 седьмого алгебраического сумматора 26, кроме того, соединен с первым входом блока 32 умножения, второй вход которого соединен с выходом четвертого интегратора 33, вход которого через шестой ключ 34 соединен с выходом восьмого алгебраического сумматора 27, выход блока 32 умножения сое- динен с третьим входом восьмого алгебраического сумматора 27, выход которого является также выходом блока 24 согласования характеристик датчиков 10 .и 11 давления,...

Номер патента: 778851

Опубликовано: 15.11.1980

Авторы: Белянский, Бобылев, Карюков, Коцарь, Мухин, Рассомахин

МПК: B21B 45/02

Метки: горячекатанных, охлаждения, полос

...- обеспечениеустойчивой работы коллектора в течение длительного времени за счет предотвращения закипания охладителя в коллектореЦель достигается тем, что в устройстве для охлаждения полос за прокатным станом, содержащем подводящие трубопроводы и коллекторы с соплами, коллекторы снабжены крышками, шарнирно установленными с возможностью поворота из горизонтального положения в вертикальное, при этом длина крышек превышает максимальную ширину охлаждаемах полос металла, а на их краях, выходящих эа пределы охлаждаемых полос, выполнены дополнительные площадки.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрезА-А на фиг. 1; на Фиг. 3 - крышка, вид Б.Устройство состоит иэ -коллектора 1 с равномерно распределенными вдоль оси соплами,...

Номер патента: 768514

Опубликовано: 07.10.1980

Авторы: Белянский, Дружинин, Закржевский, Каретный, Карюков, Колядич, Мельников, Сапожников, Франценюк, Шевченко

МПК: B21B 37/74

Метки: горячей, группе, полосы, прокатки, стана, температуры, чистовой

...устройства 20. Вход дифференцирующего устройства 20 соединен с выходом измерителя 21 температуры полосы за черновой группой. 5 10 15 20 25 30 35 40 45 50 55 60 65 Устройство работает следующим образом.При попадании полосы под измеритель 21 температуры полосы на выходе из черновой группы сигнал, пропорциональный температуре полосы, поступает на вход дифференцирующего устройства 20, которое осуществляет дифференцирование сигнала температуры, т. е. производится выделение переменной составляющей глиссажных меток, и подается на блок 19 логики. Блок 19 логики представлен на фиг. 2. При поступлении на вход порогового устройства 22 положительной полуволны синусоидального сигнала на его выходе формируется управляющий импульсный сигнал на...

Номер патента: 766621

Опубликовано: 30.09.1980

Авторы: Доброгорский, Заключнов, Карюков, Килиевич, Раус, Третьяков, Тубольцев, Швыдков

МПК: B01F 3/08

Метки: жидкостей, смеси, состава

...давление которой может колебаться от 1,5 до 10 атм, что приведет к колебанию толщины слоя смазки на валках. При прокатке наиболее трудоемких профилей, когда на валки подается большое количество охлаждающей во ды под высоким давлением (10 атм), точность измерения концентрации смазки в воде значительно уменьшается, что снижает эффективность ее применения, 20Целью изобретения является повышение точности регулирования состава смеси несоизмеримых объемов жидких сред,для этОГО Один из пОдводящих тру 25 бопроводов соединен дополнительным трубопроводом с выходом технологического трубопровода.На чертеже изображена схема устройства для регулирования состава смеси жидкостей.Устройство состоит из смесителя 1 с подводящими 2 3 и технологическим...

Номер патента: 730408

Опубликовано: 30.04.1980

Авторы: Вережак, Каретный, Карюков, Кононенко, Осокин

МПК: B21C 47/24

Метки: горячей, моталки, полосы, рулонов, съемник

...он снабжен механизмом перемещения упоров, выполненным в виде гидроцилпндра, двуплечего рычага, шарнирно связанного со штоком гидроцилиндра, и направляющей, жестко соединенной с одним плечом двуплечего рычага, второе плечо двуплечего рычага жестко связано с осью самоустанавливающихся упоров, а ось самоустанавливающихся упоров установлена с возможностью перемещения вдоль оси тележки.На фиг. 1 схематически показан съемник730408 аз 537/8 зд.271 Подписи ираж ипография, пр. Сапунова 3рулонов, продольный разрез; на фиг. 2 -то же, поперечный разрез.С.ьемник рулонов моталки горячей полосы состоит из тележки 1, люльки 2 и привода 3 подъема люльки. На люльке 2 расположены опорные ролики 4, между которыми размещены самоустанавливающиесяупоры 5,...

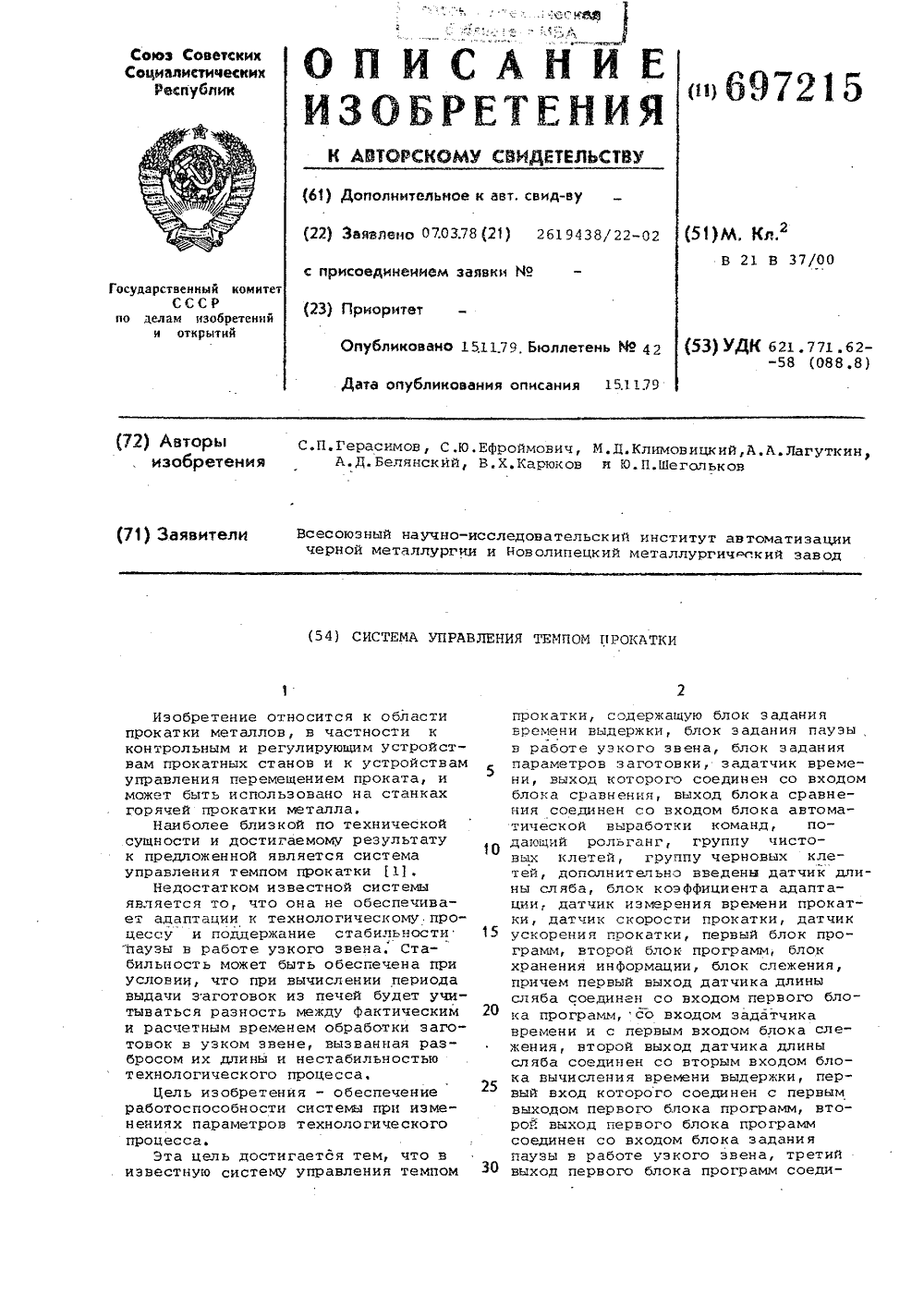

Номер патента: 697215

Опубликовано: 15.11.1979

Авторы: Белянский, Герасимов, Ефроймович, Карюков, Климовицкий, Лагуткин, Щегольков

МПК: B21B 37/00

Метки: прокатки, темпом

...поступает сигнал в блок 9 задания параметров заготовки на считывание инФормации.,Информация с выходов бло.ов 8 и 9 поступает на первый вход блока 7 вычисления времени выдержки. Для того, чтобы определить сколько времени из первого сляба буде прокатываться полоса ожидаемой длины в чистовой группе 3 клетей, необходимо знать заправочную и максимальную скорости проката и ускорение, С этойцелью с пятого выхода первого блока 5 программ поступает сигнал на вход датчика 10 скорости и на вход датчика 11 ускорения, информация с выходов которых направляется в блок 7 вы гисления времени выдержки, В этом блоке вычисляется время прокатки полосы в чистовой группе 3 клетей или время работы узкого звена, С.выхода блока 7 вычисления времени выдержки...

Номер патента: 692651

Опубликовано: 25.10.1979

Авторы: Белянский, Карюков, Ракитин, Франценюк

МПК: B21B 45/02

Метки: жидкости, охлаждающей, подачи

...тем, что форсунки смонтированы в днице ванны,края которой выше уровня сопел форсунок. В результате того, что форсунки находятся в ванне под слоем воды, предотвращается нагрев их сопел, испарение иэ них воды, осаждение солей и налипание окалины.Устройство выполнено в виде ванны, установленной под отводящим рольгангом стана, в днище которой смонтированы форсунки, При этом концы сопел располагают ниже бортов ванны на необходимом расстоянии, Ванна перед пуском стана заполняется охлаждакщей жидкостью. При работе стана, в момент включения системы охлаждения, охлаждающая жидкость выходит из.сопел форсунок под давлением, проходит через слой по-, коящейся жидкости в ванне и попадает на горячий прокат, После того, как горячая полоса прошла в...

Номер патента: 679270

Опубликовано: 15.08.1979

Авторы: Карюков, Коцарь, Мирошников, Поляков, Разин, Ройзен, Цупров, Щегольков

МПК: B21B 37/46

Метки: непрерывном, прокатки, режимом, скоростным, стане

...интенсивностии регулятор 16 скорости,Принцип управления первыми И клетями непрерывного стана, реализуемый предлагаемым устройством, заключается втом, что на фиксированном расстоянии 8передней кромки прокатываемого металлаот 1 -ой клети (для7 1 расстояние 6равно длине межкдетевого промежутка,ддя 1 =1 8 равно расстоянию от первойклети до датчика наличия металла передпервой клетью 8 ) срабатывает датчик 5наличия металла в предыдущей клети иоткрывает первый ключ 7, в результатечего сигнал от датчика 6 скорости металла на входе в клеть поступает на входпропорционально интегрирующего элемента9,выходной сигнал У которого изменяется по закону:Ь=ГЧа К Ч.огде К, К 2 - коэффициентыЧ - скорость металла на входев 1 -ую клеть;Ь - время,...

Номер патента: 619654

Опубликовано: 15.08.1978

Авторы: Иванов, Карюков

МПК: E21C 45/00

Метки: грунтозаборное, землесосного, снаряда

...грунтозаборные устройства,в которых фрезерный раэрыхлительснабжен соплами для подвода напорнойводы 2Однако известный важения сопел является нтак как влечет за собоконструкции фреэы, увеи габаритов ее ножей,,чего ухудшаются услови во включает в себя Фрезеритель 1 и шнек 2 рукреплен3, всасывающий грунтопри едставляющий собой коле- трубу, на которой установ нческнй питатель с соплаовой насос (на фигурахСопла 5 гидравлического619654 ИИП Заказ 4399/30 Тираж 734 Подписно фПатент, г.ужгород, ул.Проектная Филиал питателя установлены под углом к оси грунтопровода. Этот угол принят равным углу наклона винтовых линий шнека (см. фиг. 2).Выбор гидравлического питателя с такой установкой сопел,обеспечивает лучший смыв грунта с пластин шнека 2 И...

Номер патента: 598672

Опубликовано: 25.03.1978

Авторы: Белянский, Бобров, Железнов, Зайцев, Карюков, Мухин, Ракитин, Франценюк

МПК: B21B 45/02

Метки: горячекатаных, охлаждения, полос

...первичной рекристаллизации и размера зерен и, следовательно механических свойств полосы по всей длине О рулона 12.Бель изобретения - получение оавномерной структуры и механических свойств по всей,длине полосы путем сохранения постояннымпромежутка времени охлаждения ее на воз духе во время ускорений и замедлений станвва598672 Составитель А, МасловРедактор Л. Лашкова Техред Н. Бабурка Корректор Н. Коввлева Заказ 1483/7 Тираж 1087 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113038 р Москва, Ж. 35 р Раушская набд, 4/5филиал ППП "Патлат", гогУюорой; ул. Проаитиаа, 4 Это обеспечит вход полосы в зону уско.ренного охлаждения и прекращения первич,ной ее рекристаллизации при одной и той...

Номер патента: 49825

Опубликовано: 31.08.1936

Автор: Карюков

МПК: G03B 15/08

Метки: изготовлении, изменения, пейзажа, путем, трюковых, фильмов, фотографическим

...снят полностью, делают фото-увеличение (13 Х 18 или 18 Х 24 см) и вырезают его по требуемому контуру (крыши домов, холмов и т, п,),Проявляют 2 - 3 кадра от сцены, снятой в каше, и проектируют съемочной камерой на фоо-увеличение, вырезанное по контуру. так как и кадр, снятый в каше, и кадр фотоувеличения сняты с одной точки, то получается полное совмещение. Снятую часть сцены закрашивают на фото-увеличении, освещают и экспонируют.За вырезанным контуром фото-уве. личения можно помещать любой фон фото, рисунки, проекции и т. д. Таким образом без дорисовок художника можно за любым зданием, холмом, горкой и т. д. делать искусственный фон.Если снимаемый пейзаж не имеет той тональности (блнков, световых пятен), которая желательна, то можно...

Номер патента: 49824

Опубликовано: 31.08.1936

Авторы: Демьяненко, Карюков

МПК: G03B 15/10

Метки: комбинированных, снимков

...ему нужно зарисовать, после чего художником производится дорисовка остальных частей декорации или натуры, причем для соблюдения правил воздушной перспективы рисунок разбивается на ряд отдельных планов: первый, второй, третий и т. д. Все эти планы, установленные на ряде стекол с расстоянием между планами около 1 см и разделенные между собой частично поглощающей средой (вода с мутью, дым и др,), и дадут уже точную картину снимаемого объекта декорации или натуры. Затем производят предварительную установку всего рисунка перед аппаратом, чтобы добиться точного совмещения снятых н рисованных границ, и производят пробную съемку для точного совпадения тонапьностей рисованной и снятой части, после чего производят окончательную съемку.(В...
