F04D — Насосы и компрессоры необъемного вытеснения
Входное устройство центробежного вентилятора
Номер патента: 1108252
Опубликовано: 15.08.1984
Авторы: Андрейченко, Бекетов, Василенко, Васильев, Куликов
МПК: F04D 29/44
Метки: вентилятора, входное, центробежного
...в рабо Очее колесо через кольцевой зазор.Наиболее близким к изобретению является устройство центробежного вентилятора, содержащее всасывающий патрубок,образующий с покрывным диском рабочегоколеса кольцевой зазор, и расположеннуюна патрубке направляющую решетку, Решетка выполнена в виде прикрепленныхизнутри к патрубку изогнутых ребер 2.Недостатком такого устройства явля 20ется сложность конструкции и технологииизготовления направляющей решетки вентилятора. Кроме того, недостаточно высокКПД вентилятора,Цель изобретения - упрощение технологии изготовления устройства и повышениеКПД вентилятора.25Указанная цель достигается тем, что вовходном устройстве центробежного вентилятора, содержащем всасывающий па трубок, образующий с покрывным...
Корпус центробежного насоса
Номер патента: 1108253
Опубликовано: 15.08.1984
Авторы: Грачев, Морозов, Петраш, Шапиро
МПК: F04D 29/46
Метки: корпус, насоса, центробежного
...изобретение является повышениеэкономичности насоса при обеспечении бескавитационного запуска.Указанная цель достигается тем, что вкорпусе центробежного насоса, содержащемспиральный отвод с диффузором, проточнаячасть которого сообщена посредством отверстия в языке с началом отвода, языкснабжен закрепленной на его конце заслонкой, установленной в проточной части диффузора, выполненной в виде плоской платтинчатой пружины. На чертеже схематично изображен предлагаемый корпус.Корпус центробежного насоса содержит спиральный отвод 1 с языком 2, в котором выполнено отверстие А, сообщающее проточную часть диффузора 3 со спиральным отводом 1 в начальном его участке. В проточной части диффузора 3 установлена заслонка 4, закрепленная на конце языка...
Осевой компрессор
Номер патента: 1109065
Опубликовано: 15.08.1984
МПК: F04D 19/02
Метки: компрессор, осевой
...в осевом компрессоре одно- илимногоступенчатом, содержащем корпуси последовательно расположенные внем по ходу потока объединенные вступени венцы направляющих и рабочихлопаток, причем на внутренней поверхности корпуса выполнен(ы) выступаю. -щий(ие) внутрь проточной части кольцевой порог или кольцевые пороги,расположенный(ые) уступом(ами)внешний(ие) контур(ы) каждой поверхности подъема имеет(ют) форму дугокружности и/или параболы, порог(и)расположен(ы) по ходу потока непосредственно перед рабочими лопаткамии площадь проточной части у основания порога составляет 80-997., предпочтительно 95-99 Ж, от площади проточной части перед порогом. 2Точка основания каждого порогарасположена на конусной поверхности,описывающей среднюю конусность...
Центробежный вентилятор хлопкоуборочной машины
Номер патента: 1109539
Опубликовано: 23.08.1984
Авторы: Артыков, Горобец, Пилюганова, Соломахова, Юнусов
МПК: F04D 17/00
Метки: вентилятор, хлопкоуборочной, центробежный
...является накопление хлопка у задней стенки, что приводит к подсасыванию его в зону межлопаточных каналов и к повреждению семян хлопка. Цель изобретения - уменьшение повреждения транспортируемой массы в центробежном вентиляторе хлопкоуборочной машины.Указанная цель достигается тем, что вцентробежном вентиляторе хлопкоуборочной машины, содержащем корпус со спиральной обечайкой, передней и задней стенками и выходным патрубком, установленное в корпусе на валу рабочее колесо, входной патрубок и обтекатель, расположенные соответственно со стороны переднейи задней стенок, причем обтекатель имеетформу тела вращения, обтекатель закреплен на задней стенке и имеет образующую,очерченную двумя кривыми второго порядка, а ось обтекателя...
Устройство для контроля режима работы вентилятора
Номер патента: 1109540
Опубликовано: 23.08.1984
МПК: F04D 27/00
Метки: вентилятора, работы, режима
...тем, что в устройстве для контроля режима работы вентилятора с поворотными лопатками рабочего колеса, содержащем токосъемные обмотки, расположенные вдоль оси корпуса вентилятора, и генераторы магнитного поля с магпитопроводами, торец каждой лопатки снабжен ферромагнитным покрытием, генераторы магнитного поля расположены на корпусе вентиляторы, а токосъемные обхюткииз ч а п 1 итопровода х генераторов.Ны чертеже представлена схема устройства для контроля режима работы вентилятора.1 О Устройство для ко 1 ггроля режима работывентилятора с поворотными лопаткамирабоче 1 о колеса (нс 1 окыззно) содержит токосъемные обмотки 2, расположенные вдоль оси корпусы 3 вентилятора, и генер 11 торы 4 х.1 гнигного по,11 с магнитопроводачи 5, причем торец...
Центробежный насос
Номер патента: 1110937
Опубликовано: 30.08.1984
Автор: Быковский
МПК: F04D 1/00
Метки: насос, центробежный
...материалом 2 .Недостаток известного насоса заключает ся в низкой надежности из-за невозможности автоматического регулирования величины осевой силы.Цель изобретения - повышение надежности путем автоматического регулирования величины уравновешивающей осевой силы изменением ширины пазов.Указанная цель достигается тем, что в центробежном насосе, содержащем корпус и установленное в нем на валу рабочее колесо, с наружной стороны ведущего диска которого выполнены пазы с расположенными в них заподлицо с торцовой поверхностью ведущего диска радиальными ребрами, по 5 10 15 20 25 30 одну сторону от каждого из которых пазы заполнены эластичным материалом, рабочее колесо установлено на валу с возможностью поворота, а ребра жестко связаны с валом.На...
Пуско-предохранительное устройство скважинного насоса
Номер патента: 1110938
Опубликовано: 30.08.1984
Авторы: Ляшенко, Святченко, Черный, Юров
МПК: F04D 13/10
Метки: насоса, пуско-предохранительное, скважинного
...плунжера с цилиндрической полостью, что приводит к их неработоспособности. Целью изобретения является повышение надежности и упрощение конструкции устройства.Указанная цель достигается тем, что в пуско-предохранительном устройстве скважинного насоса, содержащем напорный трубопровод и расположенный между насосом и напорным трубопроводом обратный клапан, включающий корпус с направляющей и установленный в нем запорный элемент со штоком, расположенным в направляющей, шток расположен в верхней части запорного элемента, в направляющей установлен дополнительный обратный клапан, а между 10 15 20 25 30 35 штоком и направляющей выполнен зазор для дросселирования жидкости.На фиг. 1 изображена скважинная установка, общий вид; на фиг. 2 - обратный...
Устройство защиты ротора насоса от разрушения при осевом сдвиге
Номер патента: 1110939
Опубликовано: 30.08.1984
Автор: Попов
МПК: F04D 29/00
Метки: защиты, насоса, осевом, разрушения, ротора, сдвиге
...корпус с герметичной камерой, отделенной от перекачиваемой среды перегородкой, зубчатый элемент, связанный с валом насоса, и отключающее устройство 2.Недостаток известного устройства низкая надежность в связи с невозможностью предотвращения разрушения ротора при его быстром смещении. Цель изобретения - повышение надежности работы путем предотвращения опасного сдвига ротора.Указанная цель достигается тем, что в устройстве защиты ротора насоса от разрушения при осевом сдвиге, содержащем корпус с герметичной камерой, отделенной от пеоекачиваемой среды перегородкой, зубчатый элемент, связанный с валом насоса, и отключающее устройство, на валу в корпусе установлен разгрузочный поршень и зубчатый элемент закреплен на последнем, а камера...
Устройство для крепления обтекателя
Номер патента: 1110940
Опубликовано: 30.08.1984
Автор: Коротов
МПК: F04D 29/28
Метки: крепления, обтекателя
...для крепления обтекателя, содержащее гайку с торцовым пазом и контровочную шайбу, установленную между торцами гайки и обтекателя, имеющего размещенный в пазу выступ и торцовое углубление с расположенным в нем стопором 2.Недостатки этого устройства - большое гидравлическое сопротивление обтекателя, поскольку торцовый паз имеет несовершенную обтекаемую форму, а стопор выходит в проточную часть, а также неудобство в эксплуатации. Последнее вытекает из невозможности осуществлять окончательную затяжку гайки в процессе эксплуатации компрессора, поскольку это может быть произведено лишь после разгиба шайбы, что не допускается нормами эксплуатации. Цель изобретения - облегчение эксплуатации и снижение гидравлических потерь обтекателя. Указанная...
Сепарирующее устройство
Номер патента: 1110941
Опубликовано: 30.08.1984
Авторы: Александров, Калинин, Паутов, Снетков
МПК: F04D 29/70
Метки: сепарирующее
...и нижней поверхностью защищаемого узла, Это значительно снижает надежность защиты узла сецарируюшим устройством.Наиболее близким по технической сущности к предлагаемому является сепарируошее устройство, содержащее закрепленный на валу цилиндрический корпус с втулкой, имеющей дисковую и импеллерцуО полости, в которых размещены соответственно дис ки и импеллер и выполнены каналы, один нз которых - подводяцсий, а другой - соо( щаюций полости между собой 2.Указанное устройство характеризуется сепарирующей способностью и низким ка- ЧЕСТВОМ ОЧИСТКИ.Целью изобретения является повышение надежности пу) ем улучшения сепарирующей сгюсобнос ги.Постав,Снная цель достигается тем, что в сепарируо(цем устройстве, содержащем закрепленный на...
Устройство для автоматического управления насосными агрегатами
Номер патента: 1112148
Опубликовано: 07.09.1984
Авторы: Вьюнов, Гендельман
МПК: F04D 15/00
Метки: агрегатами, насосными
...И ИГР( Гс Гс 11 И 1 3, ИОДСОЕДИ :1(сн 1 ь 1 ч 1 и 1(л(10 рцымн цс 1 т 1)бкдми 4. -6) с 06- рл Гныыц клапанами 7 . к 0613(ей ыд Истрдли 1(1, солеркит устлновлснный ца магистрали 1(3 датчик 11 ллвлеция, цо;ключе(цый к реле 12 времени и через ком мутатор 3 к (.локлм 14 и 15 включения и выклюения насоснь(х агрегатов 1,3, л )дкжс к узлу 16 контроля, блоку 17 аварийного выключе ния и здпоминак)нсему устройству 18, при чем устройство снабжено манометрами 19 - 21 с электроконтлктдми мдксимдль(н(о 22 24 и минимального 2527 лавлений, устлцовлс иными на напорных плтрубка.( 46 ме:кду насосными агрегатами 1- 3 и обратными кг)1)нл 3 а)1 и 7- - 9 Контакты 22- -24 ми. нимл.)ьнсго давления по;1 ключець к узл 6 контроля, д контакты 2527...
Устройство для управления электроприводом насосного агрегата
Номер патента: 1112149
Опубликовано: 07.09.1984
Авторы: Беппле, Марин, Марышев, Шелудько
МПК: F04D 15/00
Метки: агрегата, насосного, электроприводом
...тр 515 гера 7, а латчикол 1 5 технологического параметра служит пцевмогидро. аккумулятор 4, изолированный от дцица 20 диафрагмой 21, отделяющей пневматическую полость 22 от гидравлической 23, причем этот датчик 5 снабжен в системе 8 управления подстроенным конденсатором 24.Устройство для управления электроприволом цасосцого агрегата работает следую 1 цим образом.Преобразователь 6 сигнала датчика формирует сигналы нулевого, первого и второго уровней в зависимости от величины емкости датчика 5. 1 улевой уровень сигнала соответствует минимальному допустимому объему воды в пцевмогидроаккумуляторе 4 и, следовательно, м ццц м аль ной ем кости датчика 5, Первый уровень сигнала соответствует максимально допустимому рабочему объему воды в...
Способ защиты центробежного насоса погружного агрегата
Номер патента: 1112150
Опубликовано: 07.09.1984
Авторы: Гендельман, Кощеев, Попов, Шварц, Шевелев
МПК: F04D 15/00
Метки: агрегата, защиты, насоса, погружного, центробежного
...можно выполнить, сравнив текущее установившееся значение суммарного сигнала,управляющего отключецием электропрцвода, с зафиксировзиными раисе зцаче 51 иями при прямом и обратном врацецци, Если за период дли. тельиой эксплуатации сушественцо изменился реким работы насоса, по составу откачинземой жидкости,то все описанные опе. рации способа выполняют в полном объеме при пооцередцом вращении насоса в обоих цапрагзлециях,1112150 содержит измерительные трансформаторы напряжения 3 и тока 4,преобразователи напря- жения 5 и тока б,сумматор 7, схему 8 сравнения,блок 9 задержки, блок 10 отключения электродвигателя, например промежуточное реле, измерительный прибор 11 и блок 12 реверсирования. Для отключения электродвигателя от источника 13...
Прямоточный диаметральный вентилятор
Номер патента: 1112151
Опубликовано: 07.09.1984
Авторы: Антюхин, Бурков, Гехтман, Грабельковский, Кремнев, Куклин, Одинцов, Сычугов
МПК: F04D 17/04
Метки: вентилятор, диаметральный, прямоточный
...между ними перепускной канал 1.Однако известный вентилятор имеет высокую материалоемкость, низкие нацор иЦель изобретения -- снижение материалоемкости и повышение напора и КПД,Указанная цель достигается тем, что в пря 1 йоточном диаметральном вентиляторе, содержащем корпус с всасывающим и нагнетальцым патрубкамн, установленные в кор. пусе два лопаточных рабочих колеса и рас. положенный между ними перепускной канал, последний образован внутренними обводами патрубков, причем обводы выполнены плоскими и расположены параллельцо один :другому. 1215 11 а чертеже изображен предлагаемь 1 йпрямоточный диаметральн 1 яй вентилятор.Прямоточцый диаметральцый вентиляторсодержит корпус 1 с всасывакццим и нагнетэтельным патрубками 2 и...
Рабочее колесо центробежного компрессора
Номер патента: 1112152
Опубликовано: 07.09.1984
Авторы: Галеркин, Зараев, Митрофанов, Селезнев
МПК: F04D 29/28
Метки: колесо, компрессора, рабочее, центробежного
...содержащеенесущий диск и расположенные на нем рабочие лопатки постоянной толщины с густотой в диапазоне от 3,8 до 5,6,имеющие уголвыхода, превышаю)ций угол входа, причемвыходной участок каждой лопатки имеетпеременный угол между средней линией лопатки и касательной к окружности на текущем радиусе колеса, изменяющийся по квадратичной параболе, отличаюи(ееея тем, что,с целью повьшения КПД, входной участоккаждой лопатки имеет радиальную протяженность,составляющую 01 - 3 от радиальтн лопатки, и переменный ней лннгей лопатки и кс. жности на текущем ради. м переменные у лы вход- участков определяются со равненийг 0 гьР,л ф,., г- Е,=Р,,1-(1)" ")1у. е -еугол входа лопаток;угол изогнутости входногоучастка лопаток;угол на границе входного и...
Насосный агрегат
Номер патента: 1113587
Опубликовано: 15.09.1984
Авторы: Молитвин, Нестеренко
МПК: F04D 1/00
...что связано с невозможностью отбора проб перекачиваемой жидкости.Цель изобретения - расширение области применения путем обеспечения30 отбора проб.Поставленная цель достигается тем, что в насосном агрегате, содержащем корпус с подводящими и отводящими трубопроводами, снабженными запорными элементами, и выполненную в корпусе рабочую камеру, в ко. торой установлено на валу лопастное колесо с предвключенной поршневой ступенью, шток которой снабжен автономным приводом, поршневая ступень 40 размещена в рабочей камере, шток выполнен полым, охватывающим вал, а на внутренней поверхности штока и наружной поверхности вала выполнены винтовые канавки противоположного 45 направления. На чертеже схематически показаннасосный агпегат,.продольный...
Центробежный насос
Номер патента: 1113588
Опубликовано: 15.09.1984
Автор: Петров
МПК: F04D 7/04
Метки: насос, центробежный
...между фильтром и вращающимся диском. Врезультате нарушается работа фильтра,увеличивается его износ. Кроме того,недостатком данного насоса являетсято, что смазывающая жидкость не имеет дополнительной очистки от мелкихабразивных частиц, проникших черезотверстия фильтра, которые увеличивают износ скользящих пар подшипников.Цель изобретения - улучшениеочистки жидкости, смаэывающей подшипники, обеспечение циркуляции осветленной жидкости,Поставленная цель достигаетсятем, что в центробежном насосесодержащем корпус и размещенные внем рабочее колесо с диском и валомустановленным в подшипниках, иустройство смазки последних с пластинчатым фильтром и камерой фильтраустройство смазки снабжено отстойнойемкостью, размещенной с наружнойстороны...
Осевой вентилятор
Номер патента: 1113589
Опубликовано: 15.09.1984
МПК: F04D 19/00
Метки: вентилятор, осевой
...в дкружномнаправлении при останове вентилятора,40причем каждая пластина расположенамежду частями лопатки и закрепленана них.На фиг 1 показан вентилятор врабочем режиме, на фиг. 2 - неработающий осевой вентилятор,Осевой вентилятор содержит корпус 1, установленное в нем на валу 2 рабочее колесо 3 с лопатками 4 и входное запорное устройство 5. Каждая лопатка 4 выполнена составной иэ входной и выходной частей 6 и 7, первая часть иэ которых расположена на валу 2 с возможностью относительного поворота, вторая часть 7 жестко закреплена на нем, а запорное устройство 5 выполнено в виде упругих пластин, раскладывающихся в окружном направлении при останове вентилятора, причем каждая пластина расположена между частями 6 и 7 лопатки 4 и...
Осевой вентилятор
Номер патента: 1113590
Опубликовано: 15.09.1984
Авторы: Косарев, Кретова, Таугер, Трубицына, Холодников
МПК: F04D 19/00
Метки: вентилятор, осевой
...лопаток, причем30отверстия обтекания перекрыты регулируемыми клапанами 2,Однако и такое выполнение вентилятора не обеспечивает его устойчивую работу в широком диапазоне расхода рабочей среды вследствие автоматического регулирования величиныприкрытия отверстий обтекателяклапанами.Цель изобретения - расширение диапазона устойчивой работы осевого 40вентилятора.Указанная цель достигается тем,что в осевом вентиляторе, содержащем корпуси последовательно установленные в нем полый обтекатель 45 с отверстиями со стороны всасыванияи рабочее колесо с лопатками, имеющими центробежные каналы и выпускныеотверстия, и втулкой, заглушеннойсо стороны нагнетания перегородкойи снабженной окнами, сообщенными сканалами лопаток, обтекатель установлен с...
Рабочее колесо центробежного насоса
Номер патента: 1113591
Опубликовано: 15.09.1984
Авторы: Давыденко, Макаровский
МПК: F04D 29/18
Метки: колесо, насоса, рабочее, центробежного
...рабочееколесо центробежного насоса, содержащее лопатки с входными кромками,20расположенные между ведущим и ведомым дисками, последний из которыхимеет уплотняющий поясок и отверстия,расположенные на диаметре, превыщающем диаметр входных кромок лопаток Е 21.25Недостатком известного колесаявляется значительная потеря напоравследствие перетечек через уплотняющий поясок и через отверстия, чтопревышает оптимальное количество перетечек и приводит к снижению антикавитационных качеств и напора насоса.Цель изобретения - повьппениеантикавипационных качеств и напоранасоса. 35Указанная цель достигается тем,что в рабочем колесе центробежногонасоса, содержащем лопатки с входнымикромками, расположенные между ведущими ведомым дисками, последний из...
Узел крепления рабочего колеса лопастной машины на валу
Номер патента: 1113592
Опубликовано: 15.09.1984
Авторы: Бердинских, Степанов
МПК: F04D 29/20
Метки: валу, колеса, крепления, лопастной, рабочего, узел
...при воздействии динамических нагрузок,Укаэанная цель достигается тем,что в узле. крепления рабочего колеса лопастной машины на валу, содержащем сопряженные между собой ступицу и вал с радиальными ребрами, расположенными поочередно по окружности 35с зазорами относительно друг друга,поверхности сопряжения ребер вала иступицы соответственно с поверхностями ступицы и вала выполнены цилиндрическими, ступица и вал снабжены 40буртами, расположенными равномернопо окружности между ребрами, а валдополнительно снабжен кольцевымвыступом, закрывающим зазоры, прилегающим к ступице и имеющим заглушенное отверстие, сообщенное с зазорами, при этом последние заполнены термопластичным эластичным материалом,На фиг. 1 показан увел крепления,продольный...
Глушитель шума аэродинамической установки
Номер патента: 1113593
Опубликовано: 15.09.1984
Авторы: Бутенко, Федоров, Шидловская
МПК: F04D 29/66
Метки: аэродинамической, глушитель, установки, шума
...снабженный устройством длярегулирования его длины и площадипоперечного сечения в виде по меньшеймере одноГо сильфона, на входе ивыходе обводного патрубка установленыакустически прозрачные пленочныеперегородки, а полость патрубка заполнена веществом со скоростьюраспространение звука в нем, превышающей скорость звука в газе канала,30На чертеже показана принципиальная схема глушителя шума аэродинамической установки.Глушатель шума аэродинамическойустановки содержит канал 1 и подсоединенный к нему обводной патрубок 2, З 5снабженный устройством 3 для регулирования его длины и площади поперечного сечения в виде по меньшеймере одного сильфона 4,На входе и выходе обводного патрубка 2 установлены акустически прозрачные пленочные...
Центробежная воздуходувка высокого давления
Номер патента: 1114349
Опубликовано: 15.09.1984
Автор: Сеппо
МПК: F04D 1/00
Метки: воздуходувка, высокого, давления, центробежная
...содержащей корпус и расположенное в нем на валурабочее колесо, на ведущем дискекоторого на задней его стенке закреплены радиальные лопатки, и в зазоремежду корпусом и ведущим диском размещен регулирующий элемент, выполненный в виде кольца, установленного свозможностью перемещения вдоль оси З 0рабочего колеса, кольцо закрепленона корпусе или на радиальных лопатках.Кольцо закреплено на корпусе припомощи регулировочных винтов и размещено в дополнительно установленном йайравляющем кольце, закрепленном на корпусе.Кроме того, на корпусе закрепленас образованием полости диафрагма,выполненная из эластичного матариала, и кольцо установлено в полостипоследней на регулировочных винтах.На фиг.1 показана воздуходувка,продольный разрез; на...

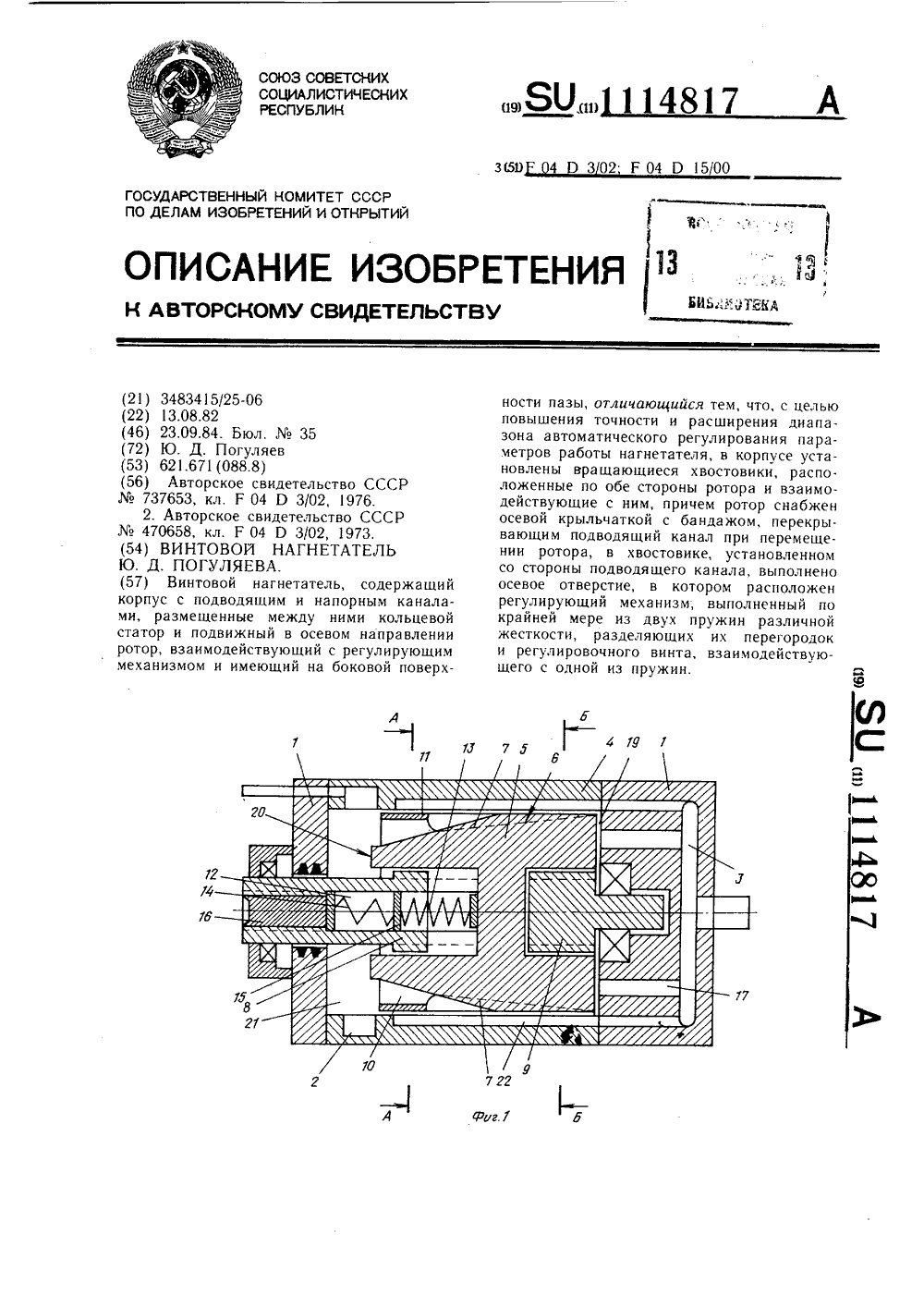

Винтовой нагнетатель ю. д. погуляева
Номер патента: 1114817
Опубликовано: 23.09.1984
Автор: Погуляев
МПК: F04D 3/02
Метки: винтовой, нагнетатель, погуляева
...с ротором в одном из крайних положений, продольный разрез; на фиг. 2 - то же, в промежуточном положении, продольный разрез; на фиг. 3 - разрез А А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг .Винтовой нагнетатель содержит корпус 1 с подводящим 2 и напорным 3 каналами,размещенные между ними кольцевой статор 4 и подвижный в осевом напранлении ротор 5, взаимодействующий с регулирующим механизмом и имеющий на боковой поверхности 6 пазы 7. В корпусе 1 установлены вращающиеся хвостовики 8 и 9, расположенные по обе стороны ротора 5 и взаимодействующие с ним, причем ротор 5 снабжен осевой крыльчаткой 10 с бандажом 11, перекрываюгцим подводящий канал 2 при перемещении ротора 5. В хвостовике 8, установленном со стороны подводящего канала 2,...
Компрессор
Номер патента: 1114818
Опубликовано: 23.09.1984
Авторы: Дорожинский, Литвак, Моря, Сирота, Чегринцев
МПК: F04D 17/00
Метки: компрессор
...с с осевым всасывак)шим и цагнетательцыч патрлбкачи ц лстановлецное в корпусе р)3 бочсколесо с Оссвьми лопатками и выпо,1 це ццычи и ццх центробежными каналамц с Входными ц выходными отверстиями 1с);1 И 13 к 3) В извест 1 юч компрессоре недост;то И 35 сОпс ц 3 ювыпения давления на Ис т;Иия11.х 1 ь н ) и:3к) 1) е е ц 33 53 я В.1 я етс 51 п О 13 ы и е ц и е . 1 1 В ;1 . 1 3 И 53 1 1 1 1 1 1 с Г и 1 1 И Я .,л к 1.35 ц;5 це,ь дос)пгается теч, что в к 1)лИрс ссор, содержацеч корплс с 1)севым Всасываюцц л и ца гнетательц ы ч патрубкачи и лс Г)цс)135 с нное в корплсе рабочее колес) с )севычи,ц)натками и Выполненными в цих центроК кцыми каналами с входными и вы,однымц О 13 рс)иячи, входные отверстия каналов ргц К)ложецы с противоиолож)юй Ог...
Рабочее колесо центробежного компрессора
Номер патента: 1114819
Опубликовано: 23.09.1984
МПК: F04D 29/28
Метки: колесо, компрессора, рабочее, центробежного
...покрывной диски и лопатки, закрепленныемежду ними 21.Однако известное выполнение колеса не упрощает технологию его изготовления, так как здесь также имеются детали со сложными коническими по верхностями.Целью изобретения является упрощение технологии изготовления рабочего колеса.Указанная цель достигается тем,что в рабочем колесе центробежногокомпрессора, содержащем ступицу, основной и покрывной диски и лопатки,закрепленные между ними, покрывнойдиск выполнен в виде кольца с окнамивхода потока, разделенными перемыч 35хами, вдоль которых выполнены прорези для крепления лопаток, а дискзакреплен на ступице посредством прижимной гайки.На фиг. 1 изображено рабочее колесо, поперечный разрез; на фиг, 2 4819 1то же, объемное изображение; на фиг,3...
Рабочее колесо турбомашины
Номер патента: 1114820
Опубликовано: 23.09.1984
Автор: Мерлис
МПК: F04D 29/32
Метки: колесо, рабочее, турбомашины
...перемещений рабочих лопаток совмещена с плоскостьюдиска и не совпадает с направлениемстатических и переменных изгибающих 25нагрузок, что снижает ресурс работыи эффект разгрузки лопатки от изгибныхнапряжений.Целью изобретения является повышение ресурса работы и регулирование ., ЗОугла установки лопаток.Указанная цель достигается тем,что в рабочем колесе турбомашины,преимущественно осевого компрессора,содержащем диск с ободом, расположен- З 5ные на нем хвостовики съемных вильчатых держателей с проушинами и рабочие лопатки с хвостовиками, шарнирносоединенными с проушинами посредством пальцев, каждый палец расположенвдоль хорды прикорневой части лопатки.Причем между каждой лопаткой идержателем установлена контактирующаяс ними стопорная...
Рабочее колесо насоса
Номер патента: 1116218
Опубликовано: 30.09.1984
Авторы: Бычков, Вербицкий, Гольдман
МПК: F04D 11/00
Метки: колесо, насоса, рабочее
...дискового типа.Известно рабочее колесо насоса,выполненное в виде диска 1 . 5Недостатком этого рабочего колеса является низкий напор.Наиболее близким по техническойсущности к предлагаемому являетсярабочее колесо насоса, содержащее 10установленное с осевым зазором междуих рабочими поверхностями диски 2 .Однако в известном рабочем колесе недостаточно высокий напор насоса.Цель изобретения - повьппение напора насоса,Указанная цель достигается тем,что в рабочем колесе насоса, содержащем установленные с осевым зазороммежду их рабочими поверхностями 20диски, рабочие поверхности последнихвыполнены с чередующимися в окружномнаправлении радиальными участкамис различной величиной смачиваемости.При этом радиальные участки 25имеют Форму изогнутых...
Центробежный вентилятор
Номер патента: 1116219
Опубликовано: 30.09.1984
Авторы: Бабак, Богатов, Демочко, Лукоянов, Малякин
МПК: F04D 17/08
Метки: вентилятор, центробежный
...в нем регулируемымилопатками, а корпус - двумя воздуховодами, каждый из которых подсоединен к 45патрубку и камере зтойже ступени,На чертеже показан вентилятор,продольный разрез.Центробежный вентилятор содержиткорпус 1 с изолированными друг от 50друга камерами 2 и 3, лопаточныйнаправляющий аппарат 4 и установленное на горизонтальном валу 5 рабочее.колесо с центростремительной ицентробежной ступенями 6 и 71 шасположенными в камерах 2 и 3.Покрывные диски 8 ступеней Ь и 7соединены между собой при помощи параболического кольца 9, а направ"ляющий аппарат 4 свободно установленна валу 5 внутри кольца 9 и имеетцентр тяжести, смещенный относительно оси вала 5 вниз.Основные диски 10 и 11 вентилятора рабочего колеса снабжены центральными...
Осевой вентилятор
Номер патента: 1116220
Опубликовано: 30.09.1984
Авторы: Василенко, Золочевская, Куликов, Мироненко
МПК: F04D 19/02
Метки: вентилятор, осевой
...лопатки и закрученные рабочие лопатки,установленные на втулке с диаметром,составляющим 0,5 от диаметра корпуса,.рри именящие среднюю линию профиля,очерченную по дуге окружности, иуменьшающуюся к периферии по законупараболы стрелу прогиба 21,Однако данный вентилятор имеет 25низкую производительность и невысокий КПД. Г Г + 0,22(1 - г,)где г - относительная стрела прогибба рабочих лопаток в периферийном сечении, равная0,05-0,055,г - относительный радиус текущего сечения.На Фиг. 1 показан осевой вентилятор, продольный разрез; на фиг. 2 рабочая лопатка.Осевой вентилятор содержит корпус 1 и расположенные в нем спрямпяющие лопатки 2 и закрученные рабочиелопатки 3, установленные на втулке4 с диаметром д, составляющим неменее 0,5 от...
