F04D — Насосы и компрессоры необъемного вытеснения

Номер патента: 765520

Опубликовано: 23.09.1980

Авторы: Захарьев, Чантурия, Шпак

МПК: F04D 17/08

Метки: нагнетатель, центробежный

...нагнетатель содержиткорпус 1 и расположенное в нем рабочее колесо с ьесущим диском 2 и лопатками 3, со стороны открытых торцов 4 которых установлен с возможностью осевого перемещения подпружиненный диск 5, имеющий на внутреннем диаметре направляющий цилиндрический участок 6, снабженный ребрами 7, Колесо со стороны входа снабжено цилиндрическим выступом 8 и установленным на нем с возможностью осевого перемещения обтекателем 9 с упорным подшипником 10, а ребра 7 закреплены на обтекателе 9.На направляющем цилиндрическом участке 6 установлено уплотнение 11.765520При вращении рабочего колеса подпружиненный диск 5 постоянно прижат через упорный подшипник 10 к цилиндрическому выступу 8, при этом зазор между диском 5 и...

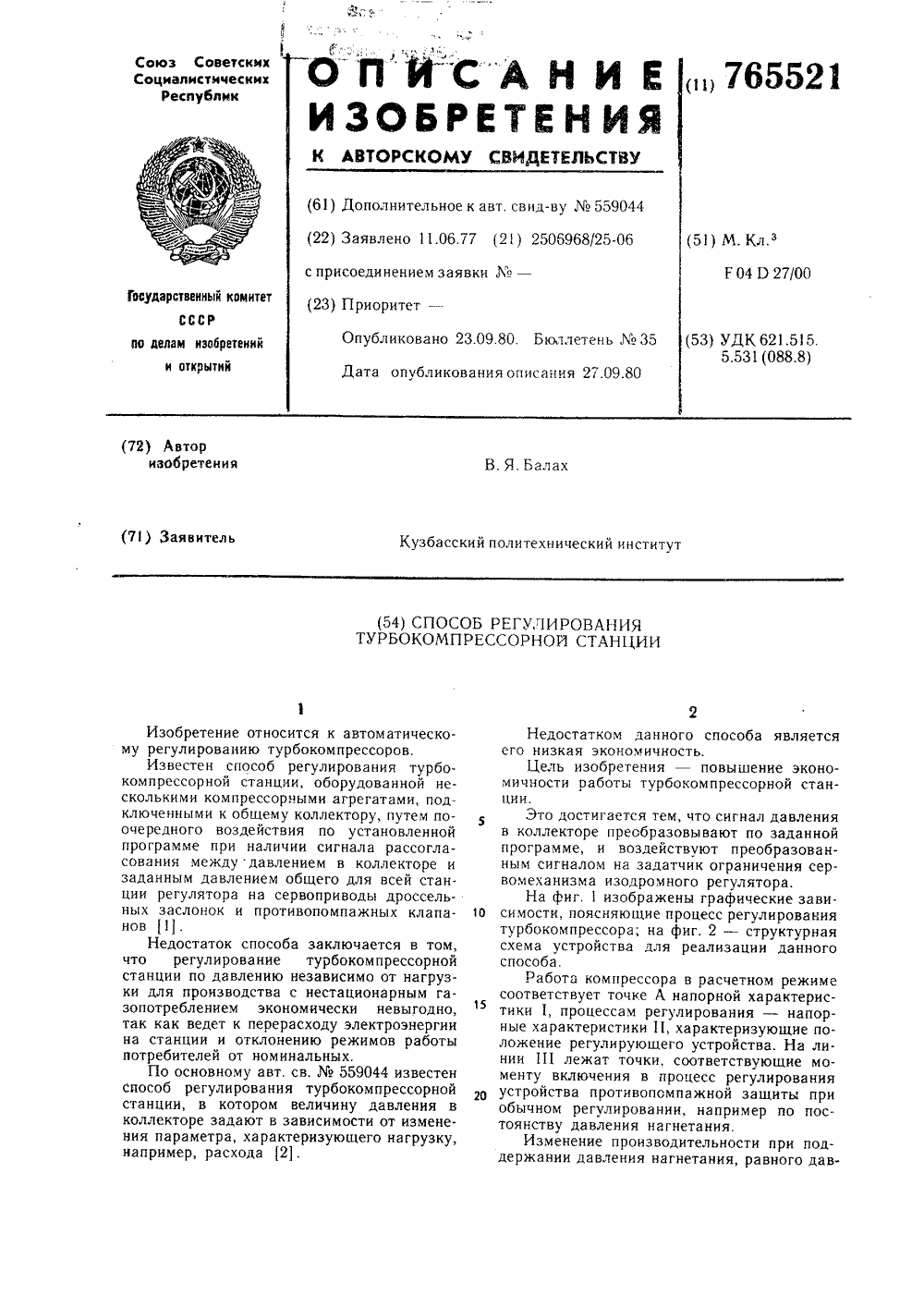

Номер патента: 765521

Опубликовано: 23.09.1980

Автор: Балах

МПК: F04D 27/00

Метки: станции, турбокомпрессорной

...регулирующего устройства должно соответствовать напорной характеоистике, лежащей несколько правее характеристики БВ.Изменение задания глубины регулирования при уменьшении давления нагнетания приводит к новому положению регулирующего устройства. Например, давлению в точке Г соответствует точка Д, определяющая момент включения противопомпажной зашиты. Соответствующее этому допустимое положение регулирующего устройства определяется напорной характеристикой, лежащей несколько правее ДЕ и т. д.Если изменение давления производят на отрезке АЛ, то для задания максимального изменения глубины регулирования определяют давление нагнетания, соответствующее предельной величине задания. Оно будет равно давлению нагнетания в точке И при...

Номер патента: 767394

Опубликовано: 30.09.1980

Автор: Быковский

МПК: F04D 1/00

Метки: насос, центробежный

...содержит корпус 1 и установленные в нем на валу 2 рабочее колесо3 с ведущим диском 4, в котором выполнены разгрузочные отверстия 5, и регулировочную шайбу 6. О 1 айба 6 размещена с внешней стороны 7 ведущего диска 4 и снабжена коническими выступами 8, расположенными соосно отверстиям 5 диска 4. Колесо 3 установлено на валу 2 с возможностью осевого перемещения.Насос работает следующим образом.Если црн работе центробежного насоса его колесо 3 смещается под действием осевой силы, например влево, то площадь сечений разгрузочных отверстий 5 увеличивается. Это вызывает уменьшение давления на площадь ведущего диска 4 колеса 3, вследствие чего возникает противодействующая сила, направленная слева направо, которая тормозит возникающее...

Номер патента: 767395

Опубликовано: 30.09.1980

Авторы: Негребецкий, Смутин

МПК: F04D 1/06

Метки: многоступенчатый, модельный, насос, центробежный

...одним из каналов б, а со стороны лопаточного отвода 7 в отверстия 11 с .уплотнительными пробками 12 и расположен:ными в них полыми иглами 13, сооб-. щенные посредством последних с задней пазухой 9 и каналами б.Лойаточные отводы 7 и межступен" чатйе проставки 5,собираются в корпусе 1, выполненном, например, в ви- . : де трубы, и фиксируются крышкой 14.Рабочие колеса 2 и межступен- ные проставки 5 образуют радиальнощелевые уплотнения 15, а лопаточные отводы и рубашка вала 16 - уплотне- . ние 17, В лоаточном отводе 7 также выполнен канал 18, а в проставке 5 канал 19, позволяющие отбирать давление соответственно на входе и выходе уплотнения 17.Насос работает следующим образом. Во время сборки лопаточные отводы 7 и межступенные проставки...

Номер патента: 767396

Опубликовано: 30.09.1980

Авторы: Коппель, Крючков, Лысак, Морозов, Шапунов

МПК: F04D 3/00

Метки: винтовой, насос, пневматический

...установленстабилизатор давления пылевой пробки, выполненный в виде фиксированного на валу шнека отражательного диска и подвижной в осевом направлении мембраны с расположенной между ними пружиной. На чертеже схематично представлен винтовой пневматический насос, общий вид.Насос установлен на станине 1 и содержит приемную 2 и смесительную 3 с обратным расположенным горизонтально клапаном 4 камеры и расположенный между последними, заключенный в цилиндрической гильзе 5 корпуса б напортный шнек 7, вал которого расположег в опорах 8 и 9 и соединен муфтой 10 с валом привода (не показан).Смесительная камера 3 снабжена штуцером 11 и аэрирующим устройством 12. В корпусе б со стороны смесительной камеры 3 установлен стабилизатор давления пылевой...

Номер патента: 767397

Опубликовано: 30.09.1980

Авторы: Кузнецов, Пименов, Рощупкин, Цернант

МПК: F04D 7/04

Метки: землесос

...крышке 4 раэрыхлителя, каждая решетка 6 ножей расположена к ней под острым углом (, а боковые стенки выступа 7 выполнены по конхоиде Никомеда, Рабо чий.орган 2 приводится во вращение приводом 8. Решетки обраэбваны продольными 9 и поперечными 10 ножами. К коробу разрыхлителя прикреплены тя говые канаты 11 и 12.Землесос работает следующим обПосле спуска его на дно водоема включают привод 8. С помощью каната 11 устройство перемещают вправо, Ножи 9 и 10 врезаются в грунт и нарезают его стружками определенного размера. Струями воды, поступающими в ячейки между ножами 9 и 10 стружки грунта иэламываются на комья, которые увлекаются водой в землесос, Нижние стружки принудительно перемещаются по правой боковой стенке выступа 7, т.е. по...

Номер патента: 767398

Опубликовано: 30.09.1980

Авторы: Карташов, Стариков, Чудиновский

МПК: F04D 13/10

Метки: многосекционный, насос, погружной

...закрепленной на нем, причем на торце хомута со сторо ны фланцев выполнен выступ, располо женный между соседними болтами.На фиг. 1 изображен погружной многосекционный насос; на фиг. 2 -узел соединения секций насоса; наФиг. 3 - сечение А-А на фиг. 2.Погружной многосекционный насосдержит патрубки 1 секций 2, имеюе фланцы 3, соединенные между собойсредством болтов 4 и электродвигаль 5 с подведенным к нему кабелемзафиксированным крепежными пояса 7, Под каждым фланцем 3 установи защитный хомут 8 с желобом 9 длябеля б, выполненный в виде подкоохватывающей патрубок 1 и закрепнной на нем посредством винтов 10.На торце хомута 8 со стороны фланв 3 выполнен выступ 11, расположенный между двумя соседними болтами 4.Крепежные пояса 7 Фиксируют кабель б...

Номер патента: 767399

Опубликовано: 30.09.1980

Авторы: Бурлай, Лубенец, Радугин, Хмара

МПК: F04D 17/06

Метки: вихревая

...от всасывающего патрубка к нагнетательному,На фиг. 1 представлена вихревая машина, продольный разрез; на фиг.2 то же, поперечный разрез; на фиг.3 - узелна фиг, 1.Машина содержит корпус 1 с охлаждающей рубашкой 2, всасывающим и нагнетательным патрубками 3 и 4, соединенными рабочим каналом 5, и расположенное в корпусе 1 рабочее колесо б. В рабочем канале 5 установлены стержни 7.Последние могут быть установлены с переменной густотой, увеличивающей" ся от всасывающего патрубка 3 к нагнетагельному патрубку 4.При вращении колеса б газ из всасывающего патрубка 3 через рабочий канал 5 поступает в нагнетательный патрубок 4, многократно получая энергию от лопаток колеса б. Стержни 7 увеличивают на 20-50 поверхность теплообмена между газом и...

Номер патента: 767400

Опубликовано: 30.09.1980

Авторы: Бухтер, Золотайкин, Попов, Славуцкий

МПК: F04D 17/12

Метки: компрессор, многоступенчатый

...секций с всасывающими и нагнетательными трубопроводами и подшипниками, отделенные от секций лабиринтными уплотнениями 1.Недостаток такого коключается в отсутствиирабочей среды.1Наиболее близким по конструкции описываемому многоступенчатый ком прессор, содержащий ряд последовательно соединенных секций с всасывающими и нагнетательными трубопро Йодами, подшипники, отделенные от секций лабиринтными Уплотнениями с камерами наддува, подключенными к коллектору, и маслобак системы смазки, имеющий газовую и сообщенную с под шипниками масляную полости 2). В таком компрессоре достигается герметизация рабочей среды, однако не исключается попадание масла в перекачиваемый газ.770.0" 4 В маслобаке 10, а следовательно,и в подшипниках 6...

Номер патента: 767401

Опубликовано: 30.09.1980

Автор: Балах

МПК: F04D 27/00

Метки: станции, турбокомпрессорной

...рассогласования, поступающему с элемента 9, регулятор 11 воздействует на сервопривод 27 ограничителя 17 зоны регулирования турбокомпрессора 1. Перемещаясь, ограйичитель 17 расширяет зону регулирова-.ния турбокомпрессора 1,расширение зоны регулирования турбокомнрессора 2 осуществляют по сигналу рассогласования, поступающему с элемента 10 на регулятор 12, воэдействующий на сервопривод 29 ограничителя 18 зоны регулирования,После закрытия дроссельных устройств при максимально возможной зоне регулирования, если Рк Рз, сигнал.от регулятора 32 через распределительное устройство 31 подают на сервопривод 24 открытия противопомпажного клапана 21 турбокомпрессора 1, Дальнейшее уменьшение производительности осуществляют перепуском сжатого газа...

Номер патента: 767402

Опубликовано: 30.09.1980

Авторы: Богачев, Чащин-Семенов, Чернов

МПК: F04D 27/00

Метки: компрессора, сжатия, степени

...фильтр 15 на блок 8 фиксации, получает со.ставляющую сигнала, опережающую основной сигнал на величину запаздывания в компрессоре. Одновременно с 50 ДаТчика, давления 3 через преобразователь 5 и с датчика 4 давления через преобразователь 6 Сигналы поступают в блок 7 управления, формирующий основной сигнал величины степени сжано измеряется датчиками 3 и 4 давления, подключенными к блоку 12постоянной времени, на который подается сигнал с датчика 11 площадипроходного сечения противопомпажногодросселя 2В блоке 12 постоянной времени формируется сигнал, пропорциональныйпостоянной времени компрессора спротивопомпажным дросселем и подается на блок 13 сравнения, где сравнивается с опорным напряжением источника 14.Сигнал рассогласования по...

Номер патента: 767403

Опубликовано: 30.09.1980

Авторы: Дискин, Заруцкий, Курзель, Сокульский, Трофимов

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...сами лопатки такого рабочго колеса при их изготовлении из литового материала имеют недостаточнупрочность и жесткость.Целью данного изобретения являетповышение прочности и жесткости.Указанная цель достигается тем,что каждая перемычка выполнена за оно целое с рабочей и тыльной стороми соседних лопаток.На фиг. 1 изображено рабочее косо осевого вентилятора, общий Вид; 0 оляе лопа Такоеовыситьок. олнение колесачность и жестко я а изобретенияесо осевого вентилятора 623007, о т л и ч а ючто, с целью повышеорм д а Рабочее ко по авт. св.щеесятем е Изобретени ростроению и,колесам осево Известно и Р 623007 рабо тилятора, сод ленные на дис ные между соб которые соеди,а диск выполи охватывающими рии Г 11.Рабочее колесоосевого вентилятора...

Номер патента: 767404

Опубликовано: 30.09.1980

Авторы: Сапрыкина, Ханкин, Щербатенко

МПК: F04D 29/66

Метки: насосе, противотоков, уменьшения, центробежном

...во входном патрубке 1 насоса кавитирующий элемент 2, например диск с каналом 3 для подачи отсепарированной газовой фазы в кавитационную кавернуСпособ уменьшения противотоков вцентробежном йасосе реализуют следующим образом." "При перекачивании насбсом газожидкостных сред на пониженном расходеосевую составляющую скоростиперекачиваемой среды увеличивают путем создания во входном патрубке 1 кавитационной каверны возникающей приобтекании средой кавитирующего элемента 2, а каверну затем поддерживаютподачей в нее части отсепарированной 10газовой Фазы. Газовая фаза закручивается шнеком 6 и через отверстие 8в рабочем колесе 5 отсасывается крыльчаткой 7, а затем подается на выход9 отсасывающего устрбйства. . 15Часть Отсепарированного газа...

Номер патента: 769093

Опубликовано: 07.10.1980

Авторы: Бадаев, Горбунов, Ларин, Шаля

МПК: F04D 1/00

Метки: вертикальный, насос, центробежный, электроприводной

...вала при повыурах, прекращение подачи кости при недостаточном рвуаре, а также увеличен мента включения электро- мента подачи омывающей ор очистки транспортного и работе насоса гибкий возможное короблен ивая установку его 4 с минимальным заз рядка 0,05 - 0,1 мм, чт ый КПД насоса и пре ению воздуха в полост ия - повышение надежвеличение эффективностий ж.идкости. Увеличение относитти полости рабочего к 25 время от момента вклютеля б до момента пода кости на сектор очи средства при любом ур зерв 5 аре, где установле 30,. ние вала 2,"ибким ус льнои герметичнос леса 3 уменьшает ения электродвигаи омывающей жидтки транспортного в,не жидкост,и в ре. н насос, а выполнераняет вибрации и тем,цтовал стороны рающий с кор. конструктивУказанная цель...

Номер патента: 769094

Опубликовано: 07.10.1980

Авторы: Сапрыкина, Ханкин, Шапиро, Щербатенко

МПК: F04D 7/04

Метки: кавитационной, лопастного, насоса, характеристики

...на вход в насос 8 поступает водоглицериновая смесь, вязкость которОй в зависимости от соотношения расходов глицерина и воды может изменяться в дианазоне 10 - ( (10 - 4 м/с.Изменение расхода глицерина и водыобеспечивается путем регулйрованйя кранов 4 и 5, а также давления наддува емкостей 1 и 2.Величина вязкости, плотность и давления насыщенных паров водоглицериновой смеси определяется расчетным путем по показаниям датчиков расхода 18 и 14, датчика температуры 12 и данным таблвц физических свойств воды и глицерина, Плотность водотлвцериновой смеси на входе в насос может определяться и непосредственно, например, с помощью радиационного плотномера; --Способ получейияаавит"ациой"нои характеристики лопастного насоса осуществляется следующим...

Номер патента: 769095

Опубликовано: 07.10.1980

Авторы: Золотарь, Клюжин, Люзин, Самойлович

МПК: F04D 7/04

Метки: абразивных, жидкостей, колеса, лопастное, насоса, перекачки

...- плотность жидкости;р, - плотность абразивных частиц; й - размер абразивных частиц.На фиг. 1 изображен общий вид лопастного колеса насоса; на фиг. 2 - сечение А - А фиг. 1.Лопастное колесо насоса содержит несущий диск 1 и установленные на нем лопатки 2 с рабочей поверхностью а, имеющей криволинейный участок б. Этот криволинейный участок выполнен в виде двух дуг 3 и 4. Дуга 3, примыкающая к рабочей поверхности а, имеет центр х, расположенный от диска 1 на расстоянии 1, и радиус Кь соответственно определяемые из соотношений: 1=0,5 рО,+ 0,0 - +О Дуга 4, примыкающая к диску 1, имеет центр у, расположенный от рабочей поверхности а на расстоянии 1 г, и радиус Рр, определяемые соответственно из соотношения: 1 =05 /02+ ОО - + 00 Р=О 5/ 0 О 0...

Номер патента: 769096

Опубликовано: 07.10.1980

Авторы: Неугодов, Половец, Слепцов

МПК: F04D 9/00

Метки: насоса, пуска

...устройства является необходимость предварительной за ливки его перед пуском, что затуудняет автоМатизаций пуска насоса. Кроме того, известное устройство имеет большие габариты и материалоемкость,Цель изобретения - обеспечение автома тизации пуска насоса.Это достигается тем, что устройство дополнительно содержит эжектор, подсоединейный к сифонному учасжу и выходу насоса, а емкость для сбора воздуха выпол иена в виде трубы, размещенной вдоль горизонтального участка трубопровода и сообщенной с ним в нижней части с образованием общего канала.На фиг. 1 представлена консгруктивная25 схема устройства для пуска насоса, на фиг.2 - сечение А - А фиг. 1.Устройство содержит всасывающий трубопровод 1 с сифонным 2 и торизонтальным 3 участками;...

Номер патента: 769097

Опубликовано: 07.10.1980

Авторы: Багненко, Дурнев, Евстафьев, Лешукович, Олейниченко, Орлов, Тюрин, Хмель, Хребтищев

МПК: F04D 13/00

Метки: насос, центробежный, электроприводной

...торцевыми шайбами 15 и 16, жестко связанными с валом 6. С последним при помощи шпонки 17 связаны центробежное и осевое колеса 1 и 2, зафиксированные при помощи гайки 18. В корпусе 5 выполнены канал 19 для прохода в полость 10 вентилирующего воздуха и дренажные каналы 20, Насос устанавливается внутри бака (на чертеже не изображен) в монтажном устройстве 21.Насос работает следующим образом,3При подключении электродвигателя 8 к источнику тока вал 6 вращается и приводит в действие качающий узел. Жидкость с выхода центробежного колеса 1 поступает под давлением в выходной патрубок 4 и далее к потребителю. Одновременно часть жидкости через канал 12 корпуса 5 поступает под давлением в камеру 11, и далее проходит через зазоры между шайбами...

Номер патента: 769098

Опубликовано: 07.10.1980

Автор: Жердев

МПК: F04D 13/14

Метки: гидроциклонная

...и коническую циклонную камеру,льшим основанием к колесу ок известной гндроциклонной ключается в ее сложнои констбретения - упрощение констКоррсктор Н. Федор дактор Н. Тимони Изд, М 517 НИИПИ Государствепиог по делам изобрсгений 3035, Москва, 7 К, РауЗаказ 747 Тирахк 729комитета СССРи открытийскан паб. д 4/5 одписн агорская типография Упрполиграфиздата Лособлисполкома 3ния 6 она снабжена обтекателем 9, например, параболического профиля,Гидроциклонная установка работает следующим образом,При вращении центробежного колеса 1, как и в обычном центробежном насосе, возникает перепад давлений, под влиянием которого гидросмесь поступает по тангенциальному всасывающему патрубку 3 в циклонную камеру 5 насоса.Благодаря тангенциальному...

Номер патента: 769099

Опубликовано: 07.10.1980

Авторы: Евстафьев, Константинов, Орлов, Тимаков, Яншин

МПК: F04D 15/02

Метки: воздуха, насоса, удаления, центробежного

...расположен в баке 13, заполнен. ном рабочей жидкостью Электродвигатель 14 приводит во вращение рабочее колесо 15.Связь надпоршневого пространства б с нагнетательной линией 7 осуществляется через отверстие 16. Гильза 5 в нижней части закрыта крышкой 17.Устройство работает следующим образом.При подключении к источнику питания электродвигатель 14 вращает рабочее колесо 15 насоса и в нагнетательной линии 7 создает давление рабочей жидкости, определяемое режимом работы насоса.Через отверстие 16 рабочая жидкость из нагнетательной линии 7 поступает в надпоршневое пространство 6 и своим давлением воздействует на стакан 3, который, отжимая пружину 11, торцевой кромкой 4 прижимается к крышке 17, в результате чего канал 8 отделяется от...

Номер патента: 769100

Опубликовано: 07.10.1980

Автор: Кузьмин

МПК: F04D 27/02

Метки: защиты, компрессора, помпажа

...Усилитель 6 предназначен для усиления импульса сопротивления потребителя, поступающего с датчика 5. Ближайший кла769100 Формула изобретения Составитель Г, Романов Редактор Т, Загребельная Техред О, Павлова Корректор А. Степановаказ 1997/19 Изд. Ио 497 Тираж 729 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж.35, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 3пан 7 служит для сбрасывания воздуха из линии 8 подвода воздуха к потребителю в линию 9 всасывания. Датчик 10 обратной связи обеспечивает требуемую зависимость величины открытия байпасного клапана 7 от величины сопротивления потребителя, Датчик 11 оборотов нагнетателя 1 и датчик 12 температуры наружного воздуха служат для...

Номер патента: 769101

Опубликовано: 07.10.1980

Автор: Цейтлин

МПК: F04D 29/22

Метки: колесо, насоса, рабочее, центробежного

...в его сложной конструкции и невозможности авторегулирования на переменри первкачивании неодно приводит к неэффектив а на указанных режимах тения является повышение аботы насоса на переменфЦГ%жФЬффм ., , ."м71013Бь ейг-: -" - - ,;,,4впХе стопоров 7, установленных с тыльной Важным прелмуществом предлагаемогостороны лопаток 3 на валйках 3; а"йолые рабочего, колеса является также то, что приосй 2 в полости поворота лопаток 3 имеют:- егоиспоЛьзовании в грунтовых насоса засекторные прорези 8, ф" :" :". :-"снет "ам 8 ртизирующего действия упругихЦентробежный насос с опйсанным ра тяг снижается абразивный износ лопаток ибочим колесом работает следующим обра- исключаются забои проточной части колеса" крупногабаритными включениями....

Номер патента: 769102

Опубликовано: 07.10.1980

Авторы: Бородаев, Грехнев, Грехнева, Чирьев

МПК: F04D 29/24

Метки: колесо, насоса, рабочее, центробежного

...наугловом расстоянии; равном 40 - 60, и имеют площадь, составляющую 7 - 10% от общей площади входного участ. ка 4, Угол выхода а основных и дополнительных лопастей 1 и 3 составляет 40 - 60. Основные лопасти 1 имеют лицевую и тыльную стороны б и б, соответственно.При работе центробежного насоса поток поступает в рабочее колесо По отверстиям 2, выполненным в лопасти 1 на входном участке 4, жидкость перетекает с лицевой: стороны б на тыльную б, то есть из области высокого давления в область низкого.769102 В результате этого давлейие с тыльнойстороны 6 возрастает, что способствует повышению кавитационных качеств рабочего колеса центробежного насоса.Установка дополнительных укороченныхлопастей 3 в рабочем колесе компенсирует уменьшение...

Номер патента: 769103

Опубликовано: 07.10.1980

Авторы: Бабак, Балтер, Богатов, Кулиманов, Олейник, Преображенский, Раскин

МПК: F04D 29/28

Метки: вентилятора, колесо, рабочее, центробежного

...выходной частй 4 пред-когда 1 затерыл 16 к имеет иижнюю обшивку йкрылка 1; -"глт:- :-", - ; - -"= гкса 1 ракас .вйутриа тгрименение .гофр,пергемен 1 " - -текущее расстоянйе 1 от выходной ной, высоты; уменьшающейся отнеподвиж.части 4 предкрылка Х до середины ной ча 1 ст 1 их лбпсатирйг кконцу закрылка, поГОфРа;-5 ЗВбЛРИЛга ЛОЛУЧИтЬ аЭРОДИНаМИЧЕСК 1 ИЕ ХаРаК 1 -расстоянае от выходной часи 4"теристиии таиие же, как яв случае про-предкрылка 1 до выходной кромкифамильного закрылка.3 заирылка 2.,., .еЗаКрЫЛО 1 К 2 раейОЛажхЕН МЕжду"дй 1 СКаМИФ Ор М у Л а: И З О б р Е т Е,Н,И яБ, б КОЛ 1 ЕСа КИОтОрЬПМОНКрЕПИтСя ЧЕРЕЗ 10 г "-,:;"сбот 1 ветствуюшие отверстрия (на Тертежах 1. Рабочее колесо центробежного вентине показаны) в этих дисках и...

Номер патента: 769104

Опубликовано: 07.10.1980

Авторы: Дворский, Коршин

МПК: F04D 29/30

Метки: колесо, компрессора, рабочее, центробежного

...лопатки.Рабочее колесо 1 центробежного компрессора содержит лопатки 2 с 8-образным профилем.Входные 3 и выходной 4 участки средней линии 5 профиля каждой лопатки 2образованы двумя сопряженными дугамиокружностей и радиус г, дуги (с центром0,) выходного участка 4 составляет 0,4 -1,5 радиуса Яз расположения выходнойкромки 6 лопатки 2, а радиус г, дуги (сцентром 0,) входного участка 3 определяется соотношением:а 2 - 1;,г,=г,2 1 - с 5 СОЗ (5 -)Наименования указанных геометрическихпараметров формулы для их расчета приведены выше и проиллюстрированы нафиг. 3. При этом 1 - прямая, соединяющая входную кромку 7 лопатки 2 с центром О, дуги выходного участка 4, а ро -радиус расположения центра ОПри работе компрессора поток рабочеготела, обтекая...

Номер патента: 769105

Опубликовано: 07.10.1980

Авторы: Ковалевская, Спивак

МПК: F04D 29/66

Метки: вентилятор

...шума.Указанная цель достигается тем, что кожух и короба выполнены в фундаменте,исна бежны ступенчато расширяющимисявверх проемадюи, расположенными по осиколеса и имеющими ширину и высоту расширяющейся части, составляющие соответственно 0,1 - 0,3 и 0,4 - 0,6 от наружногодиаметра последнего.На фиг, 1 представлен вентилятор, продольный разрез; на фиг 2 - сечение Л - Лфиг. 1,Вентилятор содержит статор соь" :" - .: - : ным кожухом 1 и входными коро и расположенное в кожухе 1 рабочее колесо 3, соединенное с приводом 4, установлен ным на фундаменте б. Кожух 1 и короба 2 выполнены в фундаменте б,и снабжены ступенчато расширяющимися вверх проемами б, закрываемыми пластмассовыми или металлическими крышками 7, Проемы б расположены по оси 8 колеса...

Номер патента: 769106

Опубликовано: 07.10.1980

Авторы: Барский, Виленский, Шерстюк

МПК: F04D 29/66

Метки: многоступенчатый, насос, центробежный

...схема насоса.Насос содержит корпус 1 с установленными в нем на общем валу 2 рабочими колесами 3 и 4 ступеней, последовательно свя//занными между собой переводными каналами 5,Рабочее колесо д первой ступени имеет отношение наружного диаметра д, к диаметру входа Нравное.1,6=2,0, а, его переводной,канал 5 выполнен с постоянным сечением в меридиональной плоскости,Прй работе насоса на режимах развитой кавитации в жидкости; проходящей через.рабочее колесо 3 первой ступени, начинают развиваться кавитационные явления в виде образования каверн парогазовых полостей пониженного давления. Если отношение наружного диаметра д, рабочего, колеса 3 первой ступени,к диамет- ру входа 4 равно 1,6 - 2,О, захлопывание каверн и связанные с этим...

Номер патента: 769107

Опубликовано: 07.10.1980

Автор: Попов

МПК: F04D 29/66

Метки: балансировки, динамической, колеса, рабочего, турбомашины

...показан продольный разрез устройства для реализации способа динамичеокой балансировки рабочего колеса турбомашины.10 Устройство содержит рабочее колесо 1 смежлопаточными каналами 2, заполнейыми сыпучим наполнителем д, балансировкакоторого производится на оправке 4, вращающейся в подшипниках б, причем рабо чее колесо 1 удерживается на оправке 4гайкой б, а сыпучий наполнитель З,в межлопаточных каналах 2 - . кожухом 7 с отверстиями а.Способ динамичеокой балансировки ра бочего колеса турбомашины осуществляютследующим образом.,Г, б -. , ет, бгаг . ;, ,.г:, : , - , и,. - - ыЬФДй-- Составитель . ойцовРе актор Т. Загребельная, Техред О, Павлова Корректор И. ОсинбвскаяедакторЗаказ 1301/1294 .,Изд.482, Тираж 729 ПодчписняоеНПО Поиск...

Номер патента: 771359

Опубликовано: 15.10.1980

Автор: Балах

МПК: F04D 27/00

Метки: турбокомпрессора

...пает положительный эффект, заключающийся в.том, что улучшается процесс регулирования.Применение данного изобретения позвопит повысить экономичность турбокомпрессора агрегата. Формула изобретения Устройство для регулирования турбокомпрессора, содержащее датчик нагрузки в нагнетательной магистрали, попключенный через программный блок навход элемента сравнения, и датчик давления в нагнетательной магистрали, подиноченный на другой вхоп элемента сракнения, выхоц которого через регулятори распределительный блок связан с сервоприводами. дроссельной заслонки, установленной на всасывающей магистрали, ипротивопомпажного клапана, о т л и -ч а ю щ е е с я тем, что, с цельюповышения экономичности и улучшениякачества регулирования, устрой:тво...

Номер патента: 772495

Опубликовано: 15.10.1980

Автор: Карл

МПК: F04D 17/10

Метки: компрессор, центробежный

...со входом рабочего колеса 5 через отверстие 21, размещенное за поворотным направляющим аппаратом 22.При работе рабочее тело, в данном случае охлаждающая среда из испарителя (на чертеже условно не показан), поступает на вход компрессора, проходит направляющий аппарат 22, затем рабочие колеса 5, 6 и попадает в нагнетательную полость 3, из которой выходит в конденсатор (на чертеже условно не показан) системы охлаждения. При этом регулирование аппарата: 22 путем изменения угла установки его лопаток обеспечивает изменение производительности компрессора, Герметичная камера 8 заполнена смесью взвешенных частиц масла, подаваемого на шестерни редуктора 7 и охлаждающей среды в парообразном состоянии, протекающей через уплотнение вала из...
