Всасывающее устройство насосной станции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1143885
Авторы: Вайсбеккер, Лямперт
Текст

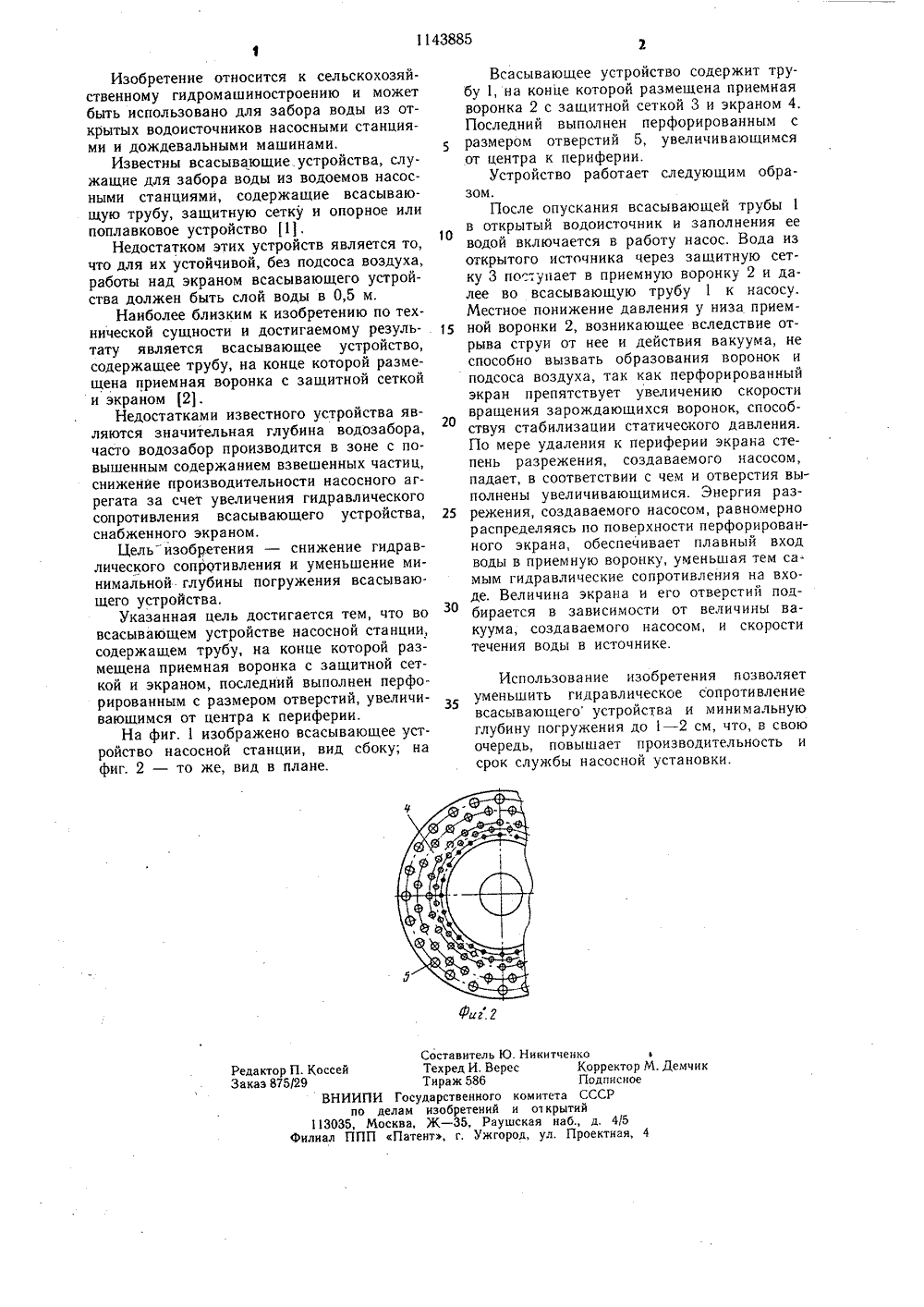

.ЯО 1143885 А 4(59 Р 04 Р/70 САНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕЛЬСТВУ ВТОРСКО(54) (57) ВСАСЫВАЮЩЕЕ УСТРО НАСОСНОЙ СТАНЦИИ, содержащ на конце которой размещена прием ронка с защитной сеткой и экрано чающееся тем, что, с целью сниже равлического сопротивления и уме минимальной глубины погружения вающего устройства, экран выпол форированным с размером отверстии чивающимся от центра к периферии, увелиГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ1143885 Составитель Ю Техред И. Вер Тираж 586 Государственного лам изобретений ква, Ж - 35, Рау Патент, г. Ужго ченкоКоррПодта СССрытийна 6., д.Проект.Ни 1ктор М. Демчиисное Редактор П. КоссейЗаказ 875/29ВН ИИПпо13035, Миал ППП комите и от к шскаяод, ул 4/5 нгя,Изобретение относится к сельскохозяйственному гидромашиностроению и может быть использовано для забора воды из открытых водоисточников насосными станциями и дождевальными машинами.Известны всасывающие. устройства, служащие для забора воды из водоемов насосными станциями, содержащие всасывающую трубу, защитную сетку и опорное или поплавковое устройство 111,Недостатком этих устройств является то, что для их устойчивой, без подсоса воздуха, работы над экраном всасывающего устройства должен быть слой воды в 0,5 м,Наиболее близким к изобретению по технической сущности и достигаемому результату является всасывающее устройство, содержащее трубу, на конце которой размещена приемная воронка с защитной сеткой и экраном 2.Недостатками известного устройства являются значительная глубина водозабора, часто водозабор производится в зоне с повышенным содержанием взвешенных частиц, снижение производительности насосного агрегата за счет увеличения гидравлического сопротивления всасывающего устройства, снабженного экраном.Цель изобретения - снижение гидравлического сопротивления и уменьшение минимальной глубины погружения всасывающего устройства.Указанная цель достигается тем, что во всасывающем устройстве насосной станции, содержащем трубу, на конце которой размешена приемная воронка с защитной сеткой и экраном, последний выполнен перфорированным с размером отверстий, увеличивающимся от центра к периферии.На фиг. 1 изображено всасывающее устройство насосной станции, вид сбоку; на фиг. 2 - то же, вид в плане. Всасывающее устройство содержит трубу 1, на конце которой размещена приемная воронка 2 с защитной сеткой 3 и экраном 4.Последний выполнен перфорированным с размером отверстий 5, увеличивающимся от центра к периферии.Устройство работает следующим образом.После опускания всасывающей трубы 1в открытый водоисточник и заполнения ее водой включается в работу насос. Вода из открытого источника через защитную сетку 3 поступает в приемную воронку 2 и далее во всасывающую трубу 1 к насосу.Местное понижение давления у низа прием ной воронки 2, возникающее вследствие отрыва струи от нее и действия вакуума, не способно вызвать образования воронок и подсоса воздуха, так как перфорированный экран препятствует увеличению скорости вращения зарождающихся воронок, способствуя стабилизации статичеокого давления.По мере удаления к периферии экрана степень разрежения, создаваемого насосом, падает, в соответствии с чем и отверстия выполнены увеличивающимися. Энергия раз режения, создаваемого насосом, равномернораспределяясь по поверхности перфорированного экрана, обеспечивает плавный вход воды в приемную воронку, уменьшая тем самым гидравлические сопротивления на входе. Величина экрана и его отверстий подбирается в зависимости от величины вакуума, создаваемого насосом, и скорости течения воды в источнике. Использование изобретения позволяет уменьшить гидравлическое сопротивление всасывающего устройства и минимальную глубину погружения до 1 - 2 см, что, в свою очередь, повышает производительность и срок службы насосной установки.
СмотретьЗаявка
3670291, 02.12.1983
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СЕЛЬСКОХОЗЯЙСТВЕННОГО МАШИНОСТРОЕНИЯ ИМ. В. П. ГОРЯЧКИНА
ВАЙСБЕККЕР АЛЕКСАНДР АЛЕКСЕЕВИЧ, ЛЯМПЕРТ ГЕННАДИЙ ПАВЛОВИЧ
МПК / Метки
МПК: F04D 29/70
Метки: всасывающее, насосной, станции
Опубликовано: 07.03.1985
Код ссылки
<a href="https://patents.su/2-1143885-vsasyvayushhee-ustrojjstvo-nasosnojj-stancii.html" target="_blank" rel="follow" title="База патентов СССР">Всасывающее устройство насосной станции</a>
