F04D — Насосы и компрессоры необъемного вытеснения

Номер патента: 806909

Опубликовано: 23.02.1981

Авторы: Бобух, Васильцова, Кузнецов

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...3 в гнезде с вазами 4 втулки 5, а фланцем 6 - в ее расточке 7, н зафиксирована от поворота отжимными вннтамн 8, установленны. ми во фланце б лопатки 1. с упором.в ос. нование 9 расточки 7, причем каждая расточка 7 имеет углубление 10, расположенное под одним из отжимных винтов 8 и имею. щее угловую протяженность т, равную пере. атановочному углу а поворота лопатки 1. Огжнмной винт 8 соединен прн помощипроволоки 11 со стопорным винтом 12 втул.кн 5.Установка лопаток 1 в рабочее положе.нне производится следующим образом.Хвостовик 2 с лысками 3 вставляют вгнездо с пазами 4 втулки 5 до упора фланца 6 в основание 9 расточки 7 и вместе слопаткой 1 поворачивают на заданный угол аустановки, находящийся в интервале 15 - 45 .При этом фланец. 6...

Номер патента: 808694

Опубликовано: 28.02.1981

Авторы: Вдовенко, Холошня

МПК: F04D 1/00

Метки: насос, центробежный

...улитки с каналами 2 постоянного сечения, и установленное в корпусе 1 рабочее колесо 3, выполненное в виде полого цилиндра с овальным поперечным сечением, имекщегосоосно расположенные вдоль большейосн сечения выходные отверстия 4 нцентральное входное отверстие 5. Каждое выходное отверстие 4 имеетплощадь, превышающую площадь входного отверстия 5.Насос работает следующим образом.При вращении рабочего колеса 3внутри него создается разрежение.Перекачиваемая масса, вследствиеразрежения в рабочем колесе 3, поддействием гидравлического подпорапоступает в его полость через центральное входное отверстие 5 и выб расывается центробежными силами ввыходные отверстия 4 рабочего колеса, попадая затем в каналы 2 двухканальной улитки....

Номер патента: 808695

Опубликовано: 28.02.1981

Авторы: Авдонькин, Большов, Козлов, Сидоров

МПК: F04D 7/04

Метки: рыбонасос

...с корпусом 1 трубопроводом 16, имеющим вентиль 17. На трубопроводе 16 имеется вентиль 18 для выпуска воздуха через патрубок 19.Насос работает следующим образом.Перед началом работы насос погружается в водоем или резервуар,содержащий воду с рыбой. При этом вентили 17 и 18 находятся в открытом положении. Вода заполняет полость насоса и через патрубок 19 вытесняет воздух наружу. Затем вентиль 18 закрывается и включается двигатель 10. Вращающееся рабочее колесо 7 засасывает воду, находящуюся в полости корпуса 1, и подает ее в полость нагнетательного патрубка 2. При этом в зоне перед всасывающим патрубком б возникает разрежение, под действием которого пульпа рабовода из водоема поступает в полость всасывающего патрубка 6, смешивается с...

Номер патента: 808696

Опубликовано: 28.02.1981

Авторы: Куртеев, Мирошниченко, Розенфельд, Фридман

МПК: F04D 13/06

Метки: герметичный, насос

...корпусе -2 рабочее колесо 5, консольно закрепленноена валу б электродвигателя 7.Напорные патрубки 3 и 4 установлены по оси насоса и соединенымежду собой при помощи торцовогоуплотнения 8 с компенсирующим элементом 9, а вход 10 рабочего колеса5 обращен к электродвигателю 7. Кроме того, в наружном корпусе 1 имеется патрубок 11 подвода рабочей жид. кости, а во внутреннем корпусе 2входной направляющий аппарат 12.Насос работает следующим образом.5 Рабочая жидкость по патрубку 11подается в наружный корпус 1 и через направляющий аппарат 12 поступает на вход 10 рабочего колеса 5.Увеличив энергию во вращающемся ра- О бочем колесе 5,жидкость через напорные патрубки 3 и 4 направляется кпотребителю не показан),Торцовое уплотнение 8 с...

Номер патента: 808697

Опубликовано: 28.02.1981

Автор: Попов

МПК: F04D 13/08

Метки: насосная

...емкость 7, установленную на опорах 8 и имеющую2 О газовый 9 и жидкостной 10 объемы,сообщенные соответственно с газовым11 и жидкостным 12 объемами буфернойкамеры 4, причем под одной иэ опор8 установлен весоиэмерительный датчик 13,связанный с регулятором 6подачи сжатого газа,Насосная установка работает следующим образом.При работе насоса 1 гаэ из газовых объемов 9 и 11 буферной камеры808697 Формула изобретения Составитель В, Бойцоведактор М. Лысогорова Техред Е.Гаврилешко Корректор В.Синицка аз 363/35 Тираж 723 Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб, д. 4 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 44 и промежуточной емкости 7 уносится жидкостью,...

Номер патента: 808698

Опубликовано: 28.02.1981

Авторы: Вагапов, Ланкин, Тукаев

МПК: F04D 13/10

Метки: погружной, электроцентробежныйнасос

...нем глубинным манометром.Погружной центробежный насос 1 подвешен в скважине на колонне насосных труб 2 и содержит узел обратного клапана 3, установленный на выкидной линии 4 васо;.а 1. Узел об 808698Для измерения давления на приеме насоса 1 к отверстию 11 груза 8 подсоединяется глубинный манометр 12 груз 8 с манометром 12 опускают на муфту 7, производят замер давления 35 ратного клапана 3 включает седло 5 .и шаровой эапорный элемент б. Насосдополнительно содержит муфту 7,закрепленную над обратным клапаном3, в которой размещен. специальныйгруз 8 со штоком 9 в нижней части.Шток 9 при спуске специального груза 8 проходит через отверстие 10 седла 5 клапана 3.Груз 8 имеет сквозное отверстие11. К отверстию 11 груза 8 при проведении измерения...

Номер патента: 808699

Опубликовано: 28.02.1981

Автор: Биль

МПК: F04D 13/10

Метки: агрегат, насосный, скважинный

...труб 3 на выходеиэ насоса 1, а в корпусе 2 за одним 15иэ рабочих колес 4, кроме последнеговыполнено сообщенное с трубкой 11радиальное отверстие 12 с установленным в нем клапаном 13, подпружиненным посредством пружины 14 со стороны проточной части 15 насоса 1 и перекрывающим трубку 11.Газожидкостная смесь поступаетво входной патрубок 6 через каналы16. Агрегат расположен в скважине 2517.Насосный агрегат работает следующим образом.Газированная жидкость забираетсяиз скважины 17 насосом 1 через приемные каналы 16 и подается в колоннуподъемных труб 3 и по ней - на поверхность. Если содержание свободного газа в смеси, поступающей в насос не превышает допустимой величины, то каждое из рабочих колес 4 35развивает расчетный напор. При...

Номер патента: 808700

Опубликовано: 28.02.1981

Авторы: Опанасенко, Сухиненко

МПК: F04D 17/08

Метки: компрессор, центробежный

...выполнены сепарационные выемки 9 исообщенные с ними каналы 10 подводагаза к форсункам 7 с установленнымив них фильтрующими элементами 11.Компрессор работает следующим образом.При работе компрессора основнаячасть абразивных частиц прижимает ся к несущему диску 3 и уноситсяпотоком газа на выход из компрессораа часть менее загрязненного газа,находящегося в полости между корпусом1 и несущим диском 3, поступает н 20 сепарационные выемки 9, которые отделяют и отбрасывают их на перифериюцентробежными силами. Сепарированныйгаз за счет напора, создаваемого рабочим колесом, вдувается под давлением через фильтрующие элементы 11дополнительной очистки и каналы 10к форсункам 7. Чистый гаэ при истечении из форсунок 7 создает защитнуюзавесу по всей...

Номер патента: 808701

Опубликовано: 28.02.1981

Авторы: Богачев, Сергеев, Тельнов

МПК: F04D 27/02

Метки: защиты, помпажа, турбокомпрессораот

...11 - линией закрытия исполнительного органа, Гистерезисная зона помпажа заштрихована.Измерительное устройство 12 ",фиг. 3),является двухимпульсным, чувствительный элемент которого (мембрана 13) воспринимает импульсы по давлению нагнетания компрессора и расходу через него. К соплу 14 измерительного устройства 12 поступает вода импульсной линии 15, образованной дросселированием через шайбу 16 воды постоянного давления. Заслонка 17 может перемещаться относительно сопла 14 в зависимости от соотношения измеряемых параметров, и давление воды в импульсной линки однозначно определяет положение рабочей точки компрессора относительно гистерезисной зоны помпажа.В качестве блока настройки на зону гистерезиса в данной схеме служит установленный в...

Номер патента: 808702

Опубликовано: 28.02.1981

Авторы: Макаренко, Мельниченко, Сергеев

МПК: F04D 27/02

Метки: защитыкомпрессорной, противопомпажной, установки

...21 исиловой турбины 22,Система работает следующим образом.После выхода системы на режим вустройстве 17 запоминаются значения выходных сигналов датчиков 2 и15. При изменении режима работы компрессора 18 запоминающее устройство17 выдает в логическое устройство 6сигнал о причине изменения режима.При изменении режима работы компрессора, вследствие изменения нагрузки, вызванного, например, снижением потребления газа у потребителясигналы датчиков 1 и 2 сравниваютсяв сумматоре 3, после чего сигналырассогласования поступают на входырегуляторов 4 и 5. При наличии сигнала от запоминающего устройства 17регуляторы 4 и 5 с помощью логического устройства б управляют исполнительными механизмами 7 и 8. Открытие исполнительных механизмов7 и 8...

Номер патента: 808703

Опубликовано: 28.02.1981

Автор: Черненко

МПК: F04D 29/04

Метки: агрегат, турбонасосный, черненко

...на основнойрежим работы. Осевая сила на роторе2 складывается из осевых сил н рабочих колесах 3-5. Так как в момент запуска и до выхода на основной режимработы агрегата осевая сила достигает значительной неличины и неуравновешена,.она может привести к выходуего из стооя,Осевая сила в момент запуска действует по направлению потока газаи, следовательно, сдвигает в этомнаправлении ротор 2.В этом случае дросселирующие щели12 и 15 отроются, а дросселирующиещели 13 и 14 закроются. Однонременнос моментом запуска рабочая жидкостьвысокого давления подается из аккумулятора 16 по трубопроводу 17 вкамеру давления 9. В разгрузочнойполости 8 давление будет выше, чемв аналогичной полости 7, так какщели 13 и 14 оказывают гидравлическое сопротивление...

Номер патента: 808704

Опубликовано: 28.02.1981

Авторы: Быковский, Шалимов

МПК: F04D 29/04

Метки: насос, центробежный

...рабочего колеса 2 выполнен в виде катушки 12 индуктивности, расположеннойна корпусе 1 и постоянного магнита 13, закрепленного на колесе 2.Электронный блок представляет собой выпрямительный диод Д,. накапливающий конденсатор С, параллельно которому включено разрядное сопротивление Й и усилитель У.При работе центробежного насоса рабочее колесо 2 смещается под действием осевой силы влево, плоскость. вращения магнита 13 совмещается с катушкой 12 индуктивности.и в ней наводится переменная ЭДС, амплитуда которой, определяемая положением плоскости вращения магнита 13 относительно оси катушки 12, увеличивает ся.15Отрицательные импульсы ЭДС срезаются диодом Д и на конденсаторе С появляемся постонное напряжение, величина которого,...

Номер патента: 808705

Опубликовано: 28.02.1981

Авторы: Лаврова, Малов, Самсонов, Скрипниченко, Сорокин

МПК: F04D 29/18

Метки: колесо, центробежное

...центробежноеколесо; на фиг. 2 - сечение Р;Ана фиг. 1,Центробежное колесо с ржит ступицу 1 с закрепленным на й несущим диском 2. В несуцем диске 2 по обеего стороны выполнены направляющиепазы 3 - 6, и в них закреплены радиальные струнные элементы 7 и 8,расположенные под различными угламик поверхности диска 2,Переток жидкости с одной стороныдиска на другую осуществляется черезотверстия 9 и 10.Центробежное колесо работает следуюцим образом,При вращении колеса струнные элементы 7 и 8 увлекают жидкость, а возникающая при этом центробежная силаотбрасывает ее на периферию и далеев отвод насосане показан).Применение колес со струнными элементами обеспечивает более стабильные условия работы за счет болеевысокого направляющего эффекта струнных...

Номер патента: 808706

Опубликовано: 28.02.1981

Авторы: Абакелия, Коняхин, Тройнин, Турищев

МПК: F04D 29/24

Метки: колесо, рабочее, центробежногонасоса

...рабочее колесо центробежного насоса, продольный разрез; на фиг. 2 - сечениеА-А на Аиг. 1,Колесо содержит диск 1 с лопатками 2, выполненными в виде полу"цилиндров с расположенными в нихпроволочными спиралями 3.Рабочее колесо насоса работаетследующим образом.Перекачиваемая жидкость поступает на рабочие лопатки 2, в которых, кроме движения в радиальном направлении, жидкость при помощи спиралей 3 приходит во вращение, образуя вихрь.Такое выполнение рабочего центробежноо колеса повышает напор за счет снижения гидравлических сопротивлений, вследствие перемещения жидкости по спирали. Повышение напора жидкости осуществляется за счет преобразования в потенциальную энергию давления дополнительного скоростного напора вихревого движения...

Номер патента: 812968

Опубликовано: 15.03.1981

Авторы: Бедер, Вихарев, Скуфьин, Янков

МПК: F04D 5/00

Метки: жидкости, насос, перекачиваниявязкой, фрикционный

...коллекторов в группы, и в корпусе выполнены всасывающие и нагнетательные каналы, каждый из которых связан ,с отдельной группой канавок. На фиг. 1 схематически показан насос, продольный разрез, на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 схема течения жидкости, соответствующая соединению канавок на фиг. 2. Фрикционный насос для перекачивания вязкой жидкости содержит корпус1, всасывающий 2 и нагнетательный 3 10 патрубки, перегородку 4 с зубцами 5,разделяющую зоны всасывания б и нагнетания 7, и .ротор 8 с кольцевымиканавками 9 на его боковой поверхности, коллекторы 10, 11, объединяю щие канавки 9 в группы, связанныес всасывающим 12 и нагнетательным13 каналами, выполненными в корпусе 1.Насос работает следующим образом.20...

Номер патента: 812969

Опубликовано: 15.03.1981

Авторы: Еремеева, Копелянский, Малахов, Щеглов

МПК: F04D 7/04

Метки: насос, перекачиваниягидросмеси, центробежный

...перекачистной смеси содержит 30 основной качающий узел 1, выполненный в виде корпуса 2 с входным патрубком 3 для чистой жидкости и установленного в корпусе 2 рабочего колеса 4, и сообщенный с отводом 5, имеющим всасывающий и нагнетательный пат рубки 6 и 7 соответственно, а также дополнительный качающий узел 8, установленный симметрично основному относительно отвода 5. Всасывающий патрубок б установлен с возможностью поворота в плоскости отвода 5 посредством шарнирного соединения 9, в качестве которого может быть использован, например, сменный проставок.Работает насос следующим образом.Чистая жидкость, например вода, поступает через основной и дополнительный качающие узлы 1 и 8 в свободную камеру отвода 5 с соответствующим моментом...

Номер патента: 812970

Опубликовано: 15.03.1981

Авторы: Золотарь, Несытов, Шакина

МПК: F04D 13/08

Метки: насос, центробежный

...насос содержит корпус 1 с подводом, выполненным в виде двух тангенциальных всасывающих патрубков 2 и 3, и нагнетательным патрубком 4. Корпус 1 разделен перегородкой 5 на две полости 6 и 7, в которых установлены рабочие колеса 8 и 9, соединенные с автономными герметичными приводами 10 и 11. Перегородка 5 неподвижно закреплена в корпусе 1. Каждый иэ всасывающих патрубков 2 и 3 снабжен на входе ковшом 12 и 13. Приводы 10 и 11 имеют противоположные направления вращения, Насос ус812970 Формула изобретения 4 тановлен на раме 14, на которой перед ковшами 12 и 13 устанбвлен лемех 15.Центробежный насос работает следующим образом.При перемещении рамы 14 с насосом по разрабатываемой площади днаводоема. лемех 15 взрыхляет почвуи отбрасывает ее к...

Номер патента: 812971

Опубликовано: 15.03.1981

Автор: Коровкин

МПК: F04D 17/04

Метки: вентилятор, диаметральный

...течение сохраняется и даже несколько усиливается. Это обеспечивает повышение полного М статического давления в области малых производительностей. Изобретение относится к вентиляторостроенню.По основному авт.св,9641171 известен диаметральный вентилятор, содержа щий рабочее колесо, установленное в корпусе со всасывающим и нагнетательным патрубками, соединенными стенкой, и вихреобраэователь, образующий с нагнетательным патрубком конфузорный, 10 а со стенкой - рециркуляционный каналы с углом выхода последнего, равным углу выхода лопаток колеса 11 )Однако этот вентилятор имеет относительное низкое статическое и пол- т 5 ное давления в области режимов малых производительностей.Целью изобретения является повышение давления на...

Номер патента: 812972

Опубликовано: 15.03.1981

Авторы: Москвина, Непомнящий, Ратнер, Рывкин, Эпштейн

МПК: F04D 27/00

Метки: вколлекторах, давления, компрессорнойстанции, нагнетания

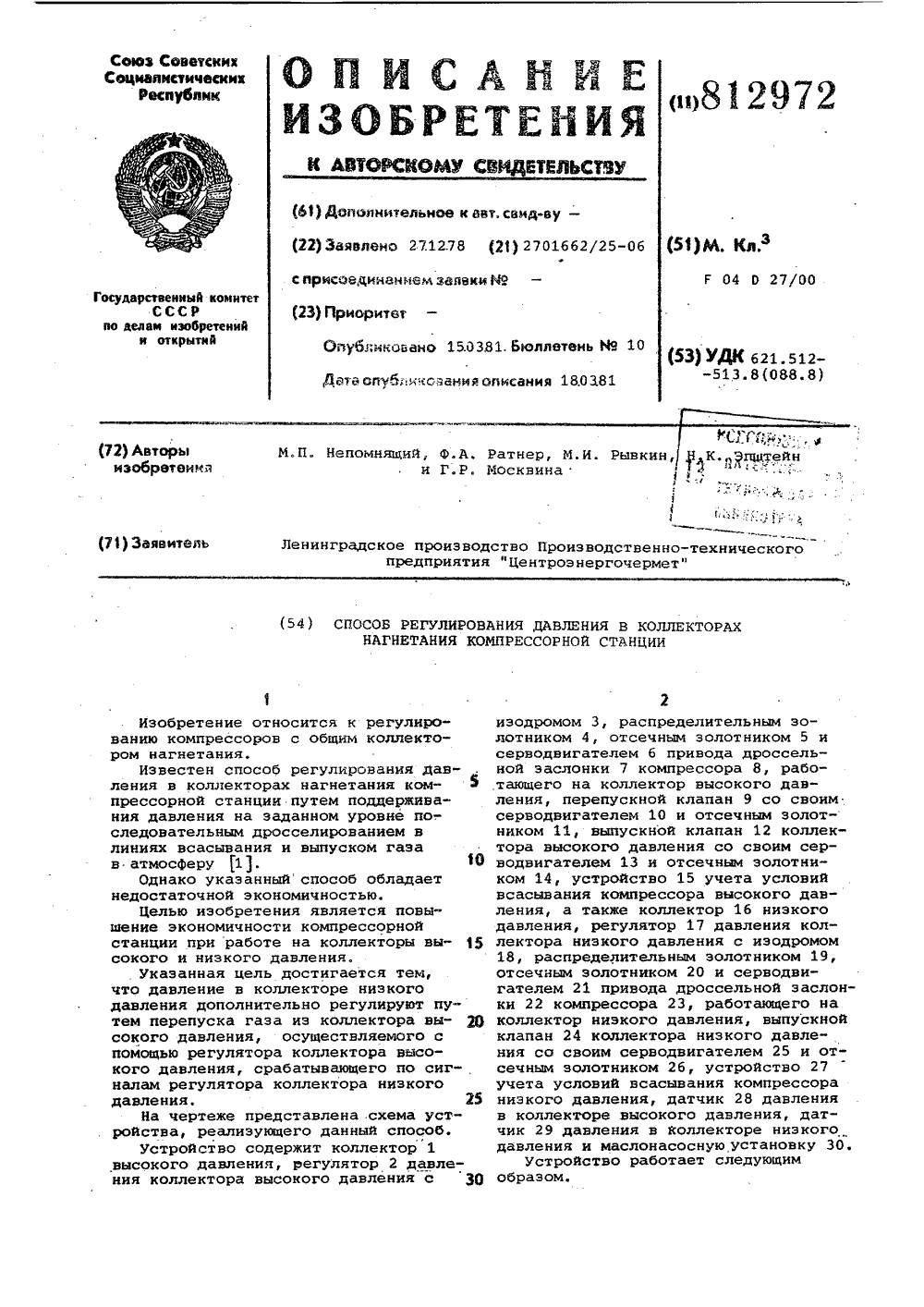

...реализующего данный способ,Устройство содержит коллектор 1высокого давления, регулятор 2 давле ния коллектора высокого давления с Производственно-техническогонтроэнергочермет"В исходном положении потребление из обоих коллекторов 1,16 незначительно, дроссельные заслонки 7,22 прикрыты, выпускной клапан 12 закрыт, а перепускной клапан 9 и выпускной клапан 24 открыты. устройства 15 и 27 учета условий всасывания служат для изменения величины прикрытия дроссельных заслонок 7 и 22 до минимально допустимой величины с точки зрения помпажной безопасности, в зависимости от условий всасывания и величины поддерживаемого давления в коллекторах 1 и 16При повышении потребления в коллекторе 16 низкого давления давление в нем понижается, датчик 29 подает...

Номер патента: 812973

Опубликовано: 15.03.1981

Автор: Попов

МПК: F04D 27/00, G08B 1/04

Метки: датчик, осевого, перемещения, роторатурбокомпрессора

...изобретения - повышение нацежности срабатыванияУкаэанная цель достигаетсчто в корпусе выполнены дваканала, служащие чувствительментом, прячем входные отверканалов расположены с раэличньвнязазорами относительно торца роторатурбокомпрессора, а выходные отверстия служат для подключения измерителя перепада давления.На чертеже представлен датчик сизмерителем перепада давления.Датчик осевого перемещения рото- гра турбокомпрессора 1 содержит корпус 2 с двумя сквозными каналами3 и 4, к выходным отверстиям которых подключен измеритель перепададавления 5. 3 Датчик работает следующи При осевом смещении ротс компрессора 1 относительно д изменяется зазор между ротор бокомпрессора и входными от ми каналов 3, 4, что приводи менению перепада...

Номер патента: 812974

Опубликовано: 15.03.1981

Авторы: Кутыш, Сединкин, Ульяненков

МПК: F04D 27/02

Метки: защиты, помпажа, турбокомпрессораот

...со своим задатчиком 12 модуля и знака производной,задатчик 13 регулятора, регулятор14 и блок 15 управленйя байпасом.Кроме того, на чертеже показаны вентили 16, 17 на входе и выходе ком прессора и привод 18 компрессора.Устройство работает следующим об- разом.Сигналы от датчиков 2, 3 давления газа на входе и выходе турбокомпрессора 1 поступают на вход блока 9 формирования отношения давлений, С помощью задатчика 13 и регулятора 14 производится установка заданной рабочей точки на устойчивой ветви характеристики компрессора, при этом разностный сигнал задатчика 13 и бло- о ка 9 Формирования отношения давлений воздействует через регулятор 14 и блок 15 управления на исполнительный механизм 5 байпаса 6. Сигналы датчиков 2, 3 давления,...

Номер патента: 812975

Опубликовано: 15.03.1981

Авторы: Кринский, Кузнецов, Сечкин, Упитнек, Якунин

МПК: F04D 29/10

Метки: гидродинамическое, уплотнение

...на. фиг. 2 - сечение А-А на фиг. 1.Гидродинамическое уплотнение содержит кольцевой гребень 1, периферийная часть 2 которого расположена и кольцевой камере 3, образованной диском 4, имеющим бурт 5 и закре-. пленным на дном из валов б, а кольцевой гребень 1 закреплен на другом валу 7, при этом в диске 4 с каждой стороны от гребня 1 в зоне кольцевой камеры 3 выполнены полости 8, Между валом б и валом 7 образован зазор 9. Стенки между полостями 8 образуют радиальные лопатки 10.Устройство работает следующим образом,При пуске вал 7 вращается с небольшой скоростью (порядка 18 об/мин) а частота вращения вала б постепенно увеличивается. При частоте вращения вала б порядка 15 от номинальной уплотняющая жидкость заполняет полости 8 в диске 4 и...

Номер патента: 812976

Опубликовано: 15.03.1981

Авторы: Кучеревский, Марценкевич, Николаенко, Огородничук, Цюпко, Шостак

МПК: F04D 29/28

Метки: колесо, рабочее, центробежноговентилятора

...шаг и глубину, равные соответственно 2, б и 6, толщинам выходной кромки лопатки.На фиг. 1 изображено рабочее коле со центробежного вентилятора, продольный разрез: на фиг. 2 - сечение А-А фиг, 1.Рабочее колесо центробежного вентилятора содержит установленные на 25 диске 1 лопатки 2 с прорезями 3 на выходной кромке 4 и прорезями 5 на выходной кромке б, при этом прорези 3, 5 обеих кромок 4, б расположены ассиметрично по отношению к прорезям 30 3, 5 смежных лопаток 2 и имеют ширину Ь , шаг т и глубину Ь , равныесоответственно 2, б и б толщинамвыходной кромки 4 лопатки 2,При вращении рабочего колеса лопатки 2 с прорезями 3, 5 на входнойи выходной кромках 4, 6 разбиваютсплошной поток воздуха на множество мелких перемешивающихся струй,...

Номер патента: 812977

Опубликовано: 15.03.1981

Авторы: Деев, Зарицкий, Синицын, Щуровский

МПК: F04D 29/28

Метки: колесо, рабочее, центробежногонагнетателя

...величины износа необходимо периодически останавливать нагнетатель для профилактического осмотра проточной части рабочего колеса. Это приводит к увеличению затрат,. связанных в ос тановкой, вскрытием и простоем ных агрегатов, но не исключает ту агрегатов с пониженным из-за эии КПД, или аварийных ситуаций связанных с разрушением рабочихлес.812977 Подписное НИИПИ Заказ 723/39 Тираж 71 Филиал ППП "Патентф, г. Ужгород, ул т полнены выемки 7, образующие с отверстиями 3 глухие каналы, и в последнихустановлены пальцы 8, выполненныеиз износостойкого материала, прячемчасть каждого канала со стороны лопаток 2 заполнена сыпучим материалом, а у торца каждого пальца 8 стыльной стороны 5 диска 1 установлендатчик 9 осевого перемещения пальца8,...

Номер патента: 812978

Опубликовано: 15.03.1981

Авторы: Березников, Ковалевская, Пак, Спивак, Хоружий

МПК: F04D 29/44

Метки: вентилятора, входная, коробка

...наклонно к верхней и нижней стенкам 11 . Однако наклонную стенку очень тя жело устанавливать в бетоне. Когда вибраторами трамбуют бетон, то част его деформирует опалубку и создает выпуклости, а при стыковании металлической коробки вентилятора с ее бетонной частью образуются ступеньки что приводит к усложнению технологии изготовления. Кроме того, выполнение коробки такой формы приводит к увеличению металлоемкости.обретения - упрощение тех готовления и снижение мецель достигается тем,стенка расположена пер 5,03,81, Бюллетень Йо 10ния описания 25. 03. 81 пендикулярно верхней и нижней стен. кам.На фиг. 1 схематично изображенавходная коробка; на фиг. 2 - вид Ана фиг. 11 на фиг. 3 - сечение Б-Бна фиг. 1.Входная коробка вентилятора...

Номер патента: 815325

Опубликовано: 23.03.1981

Автор: Попов

МПК: F04D 9/00

Метки: насос, центробежный

...4 имеет в покрывном диске 6 число отверстий 10, в два раза превышающее число отверстий 9 в покрывном диске 5 первого колеса 3.Насос работае следующи, образом.При работе в области малых расходов момент на втором колесе 4 невелик, поэтому отверстия 9 и 10 занимают положение, показанное на фиг. 1;815325 Формула изобретения Вид 4 10 иг.1 И. Бикас латовКорректор Подписное СоставительТехред А БТираж 711сударственногоизобретенийЖ - 35, Раутент, г. Уж го Шарош едактор М. Ликович аказ 595(57 ВНИИПИ Г по дела 13035, Москв Филиал ППП Па СССРытийаб., д. 4/5Проектная, 4 комитет и откр шская н од, ул. Через канал, образованный отверстиями 9 и 1 О, жидкость поступает в область входа потока на рабочие колеса 3, 4. Благодаря этому подавляются обратные...

Номер патента: 817315

Опубликовано: 30.03.1981

Авторы: Москаленко, Столяров

МПК: F04D 1/12

Метки: насос, черпаковый

...иаб., д. 4/5аказ 1281 ал ППП Патентф, г. Ужгород, ул. Проектная, 4 отводится из упомянутой полости, охлаждая лопатки 4:установленные во вращающемся корпусе 2 радиальные ребра 11, образующие с лопатками 4 двухъярусные лопасти, выполненные в виде тепловых труб, интенсифицируют охлаждение перекачиваемой среды.Предлагаемая конструкция черпакового насоса повышает эффективность охлаждения перекачиваемой среды теплоносителя) непосредственно в насосе, упрощая и повышая надежность систем жидкостного охлаждения,Формула изобретенияЧерпаковый насос по авт, св.Р 688700, о т л и ч а ю щ и й с ятем, что, с целью интенсификацииохлаждения перекачиваемой среды, во з вращающемся корпусе установленырадиальные ребра, образующие с лопатками двухъярусные...

Номер патента: 817316

Опубликовано: 30.03.1981

Авторы: Ганзбург, Лысов, Мариничев, Федотов, Шуб

МПК: F04D 13/06

Метки: агрегат, герметичный, насосный

...7, рабочи камеры 8 которыхподключены к напорной полости 9 насоса, Подшипники 7 выполнены в видезакрепленной на оси 6 втулки 10, на О ружная поверхность которой образована двумя усеченными конусами, сопряженными большими основаниями,рабочие камеры 8 выполнены во втулке10 и расположены симметрично относительно плоскости, проходящей череззону сопряжения конусов, а наружнаяповерхность ведомой полумуфты 3со стороны, обращенной к экрану 5;имеет пазы 11, сообщенные с рабочими ЗО камерами 8 подшипников 7 и служащие817316 25 Формула изобретения КУ Г 3 оставитель Ю. Яковлеехред И.1 абакович орректор Е. Рош едактор Н, Безродна писно СРираж 712 Под Государственного комитета СС елам изобретений и открытий сква, Ж, Раушская наб., д. каэ...

Номер патента: 817317

Опубликовано: 30.03.1981

Автор: Гуменников

МПК: F04D 17/00

Метки: компрессор, центробежный

...9,на рабочем колесе 8 с обеих сторон выполнены центральные входныеотверстия 10, внутри которых наподводящих патрубках 2 установленыс возможностью осевого перемещенияворонкообразные насадки 11, связанные регулировочными винтами 12 ипружинами 13 с торцовыми стенками 5.Кроме того, на валу 7 с обеих сторон от входных отверстий 10 рабочегоколеса 8 установлены с возможностьюперемещения и фиксации дроссельныеклапаны 14, Воронкообразные насадки11 образуют со входными отверстиями10 кольцевые конфуэорные щели 15,соединенные с внутренней полостьюкорпуса 1,На периферии рабочего колеса 8сделаны выходные каналы 16 в видетангенциальных сопел, ориентированных в направлении, противоцоложномвращению колеса 8. 20Компрессор работает следующимобразом,При...

Номер патента: 817318

Опубликовано: 30.03.1981

Авторы: Арбузов, Гаврилов, Ким, Машанов, Овчинников, Салеев, Танашкин, Федоров

МПК: F04D 17/08

Метки: вентилятор, двустороннеговсасывания, центробежный

...выполнены по параболе.На чертеже схематически изображен вентилятор, продольное сечение. 20Центробежный вентилятор двустороннего всасывания содержит барабанное рабочее колесо 1 с лопатками 2, расположенными относительно кожуха 3 с постоянным радиальным зазором О , причем входная кромка 4 и выходная кромка 5 каждой лопатки 2 выполнены по параболе. Кожух имеет два всасывающих отверстия 6 и нагнетатель.ный патрубок 7. ЗО При вращении рабочего колеса 1воздух всасывается внутрь колеса 1и выбрасывается лопатками 2 в нагнетательный патрубок 7,В предлагаемом вентиляторе распределение потока на выходе болееравномерное, так как увеличение диаметра колеса (напора и скоростейпотока) от торцов колеса к егосередине выполнено в соответствиис законом...
