Номер патента: 276313

Опубликовано: 01.01.1970

МПК: F04D 29/52

Метки: вентиляторная

...на последнем обечайки с направляющим кожухом, огличаоиаяся тем, что, с целью уменьшения утечек н повышения технологичности, обечайки жестко 0 связаны с корпусом н кожухом прн,помощннаправляющих лопаток. Изобретенне относится,к области вентилято,рост, роения.Известны вентиляторные установки, содержащие два осевых рабочих колеса с противоположсным направлением потока воздуха, установленных на валу приводного двигателя, расположенного в корпусе, и закрепленные на корпусе обечайки с направляющим кожухом.Предлагаемая установка отличается от известных тем, что обечайки жестко связаны с корпусом и кожухом при помощи направляющих лопаток,Такое выполнение установки позволяет уменьшить утечки и повысить технологичность.На чертеже показана...

Номер патента: 276738

Опубликовано: 01.01.1970

Авторы: Григорьев, Рогачев

МПК: F04D 29/66

Метки: двухкорпусный, насос, центробежный

...форма которых допускает колебания внутреннего корпуса, а зазор между корпусами заполнен вибропоглощающим материалом.На чертеже изображен двухкорпусный многоступенчатый центробежный насос (ротор условно не показан) и узел А.В полости наружного корпуса 1, закрытого крышкой 2, оазмещен составной внутренний корпус 3, образующий направляющие межступенчатые каналы. Внутренний корпус крепится в наружном цилиндрическими кольцами 4 и 5. Кольцо 4 размещено между торцами корпусов 1 и 3, а кольцо Б - между торцами корпуса 3 и крышки 2. Кольца связаны с корпусами 1 и 3 и крышкой 2 при помощи штифтов б. Между полками каждого кольца разме щен ограничитель 7, исключающий выход изстроя кольца из-за потери устойчивости цчлиндрической перемычки между...

Номер патента: 277167

Опубликовано: 01.01.1970

Авторы: Чумаков, Шулешко

МПК: F04D 29/22

Метки: барабанного, вентиляторное, колесо, типа

...на ступице колеса несущий и покрывной диски, в гнездах которых установлены рабочие лопатки, огличсиощееся тем, что, с целью уменьшения динамических напряжений в лопатках и упрощения технологии изготовления, ступица выполнена разъемной пз сое- . диненных стяжной втулкой двух частей, одна нз которых изготовлена за одно целое с несущим диском, а другая - с покрывным. Изобретение относится к области вентиляторостроення,Известны вентиляторные колеса барабанного типа, содержащие закрепленные на ступице колеса несущий и покрывной диски, в гнездах которых установлены лопатки, Описываемое вентиляторное колесо отличается от известных тем, что ступица выполнена разъемной из соединснных стяжной втулкой двух частей, одна из которых...

Номер патента: 277551

Опубликовано: 01.01.1970

Авторы: Розенфельд, Фридман

МПК: F04D 13/08

Метки: вертикальный, герметичный, насос, центробежный

...парообразование. В случае понижения уровня площадь контакта уменьшается, снижая парообразование. устаий со юй поты нака для на мни. При ной потеля с РНИИ -Это дает возможность автоматически поЗ 0 держивать уровень в некотором диапазоне. Известны вертикальные герметичные центробежные насосы с газонаполненным электродвигателем, расположенным вверху, и разделительной чолостью между двигателем и насосом, которая защищаег электродвигатель от попадания в него жидкости. Однако в этих насосах происходит вымывание газовой подушки перекачиваемой жидкосгью в процессе работы и попадание жидкости в электродвигатель. Для устранения этого в известных конструкциях осуществляется подпитка полости электродвигателя газом от постороннего источника....

Номер патента: 278421

Опубликовано: 01.01.1970

Авторы: Безруков, Проектно, Уль

МПК: F04D 11/00

Метки: ротационное

...колеса. Такие же окна имеют ротор и его крышка. Лопасти рабочего колеса проходят сквозь радиальные щели (см. фиг. 2) дисковой диафрагмы и плотно прилегают к внутренней поверхности ротора и его крышки, На ступицу 27 рабочего колеса посажен подшипник 28, на который надета ступица ротора, а внутри ступицы 27 проходит вал 29, соединенный с нею при помощи шпонки 30. Вал 29 рабочего колеса имеет осевой канал в, сообщающийся с полостью В и через радиальные каналы г рабочего колеса - с внутренними полостями А и Б лопастей.Работает устройство следующим образом.При сообщении через вал 29 рабочему колесу вращательного движения лопасти 23 и 24 приводят во вращение дисковую диафрагму, При этом по обе стороны от диагонально расположенной диафрагмы в...

Номер патента: 278423

Опубликовано: 01.01.1970

МПК: F04D 11/00

Метки: itl6ti, бритвин, влтентпо-ч, дяt, тс11-нес, ул

...лопастное колесо и гидравлический канал, например отвод, расположенный вокруг колеса. Недостатком таких гидромашин является повышенная виброактивность.Предлагаемая гидромашина отличается от известных тем, что в гидравлическом канале по всей его длине установлен эластичный элемент, заполненный жидкостью или газом,Это позволяет снизить ее виброактивность.На чертеже показана описываемая лопастная гидромашина.Она содержит лопастное колесо 1, разъемный корпус 2, гидравлический капал (отвод) 3 и эластичный элемент 4, заполненный жидкостью или газом.При возникновении разности давления в различных сечениях гидравлического канала (отвода) 3 произойдет сжатие или растяжение эластичного элемента 4 в этих перераспределение проходных п равлического...

Номер патента: 278424

Опубликовано: 01.01.1970

Авторы: Полиновский, Яковлев

МПК: F04D 11/00

Метки: насос, центробежный

...утечку из отвода и рабочей полости насоса. Сервопоршень б с одной стороны поджат 30 пружиной 10, действующей на увеличение площади на входе в рабочее колесо. К другой стороне сервопоршня через отверстие 11 подведено давление от подвода. Полость подвода, где расположена пружина 10, соединена отверстием с внешним пространством, например, с топливным баком (на чертеже не показан),В первоначальное положение цилиндрическая задвижка 7 (или сервопоршень б), устанавливается с помощью пружины 10, под торец которой подкладываются регулировочные шайбы. Требуемый ход осевого перемещения цилиндрической задвижки обеспечивается подбором жесткости пружины 10 в зависимости от диапазона изменения давления в подводе, При изменении режима работы системы...

Номер патента: 278425

Опубликовано: 01.01.1970

Авторы: Громов, Федорова

МПК: F04D 29/18

Метки: многоступенчатого, насоса, ротор, центробежного

...устранен за счет того, что набор втулок и рабочих колес разделен на группы упорными элементами, состоящими из разрезных колец, входящих в кольцевые выточки вала, и охватывающих занимных колец,На фиг. 1 схематично изображен предлагаемый ротор; на фиг, 2 - узел Л на фиг. 1.Ротор содержит вал 1, рабочие колеса 2 - 4 и втулки 5 - 8, Рабочее колесо 2 первой ступени упирается непосредственно в заплечик вала 1 и поднимается гайкой 9. Между втулками б, б и рабочим колесом 3 и втулкой 7 размещены упорные элементы, состоящие из разрезных 10 и занимных 11 колец. Упорные элементы разделяют набор втулоки рабочих колес на три группы, предотвращаяпередачу осевых усилий от одной группы кдругой, уменьшая, таким образом, участки,5 на которые могут...

Номер патента: 279868

Опубликовано: 01.01.1970

Авторы: Дембо, Иванов, Лане, Лютов, Павлов, Раскин, Хильченко

МПК: F04D 29/34

Метки: вентилятора, колесо, осевого, рабочее

...улучшить условия замены лопаток.Для повышения надежности колеса ширина паза в головке болта равна /в - /, ширины пера лопатки у ее основания,На фиг, 1 схематически изображено рабочее колесо осевого вентилятора (в разрезе) и показано крепление; на фиг. 2 - лопатка схвостовиком; на фиг. 3 - хвостовик лопатки и болт, разрез.Рабочее колесо состоит из ступицы с ободом и закрепленных на нем лопаток 1. Каждая лопатка, хвостовик которой в поперечном сечении имеет форму клина 2, обхватывается и удерживается головкой 8 болта 4 с конусным пазом 5, соответствующим по форме хвостовику 2. Головка болта установлена в цилиндрическом отверстии 6 в ободе рабочего колеса 7 и закреплена от перемещения вдоль оси 8 гайкой 9. Лопатка удерживается от...

Номер патента: 279869

Опубликовано: 01.01.1970

МПК: F04D 25/10

Метки: 279869

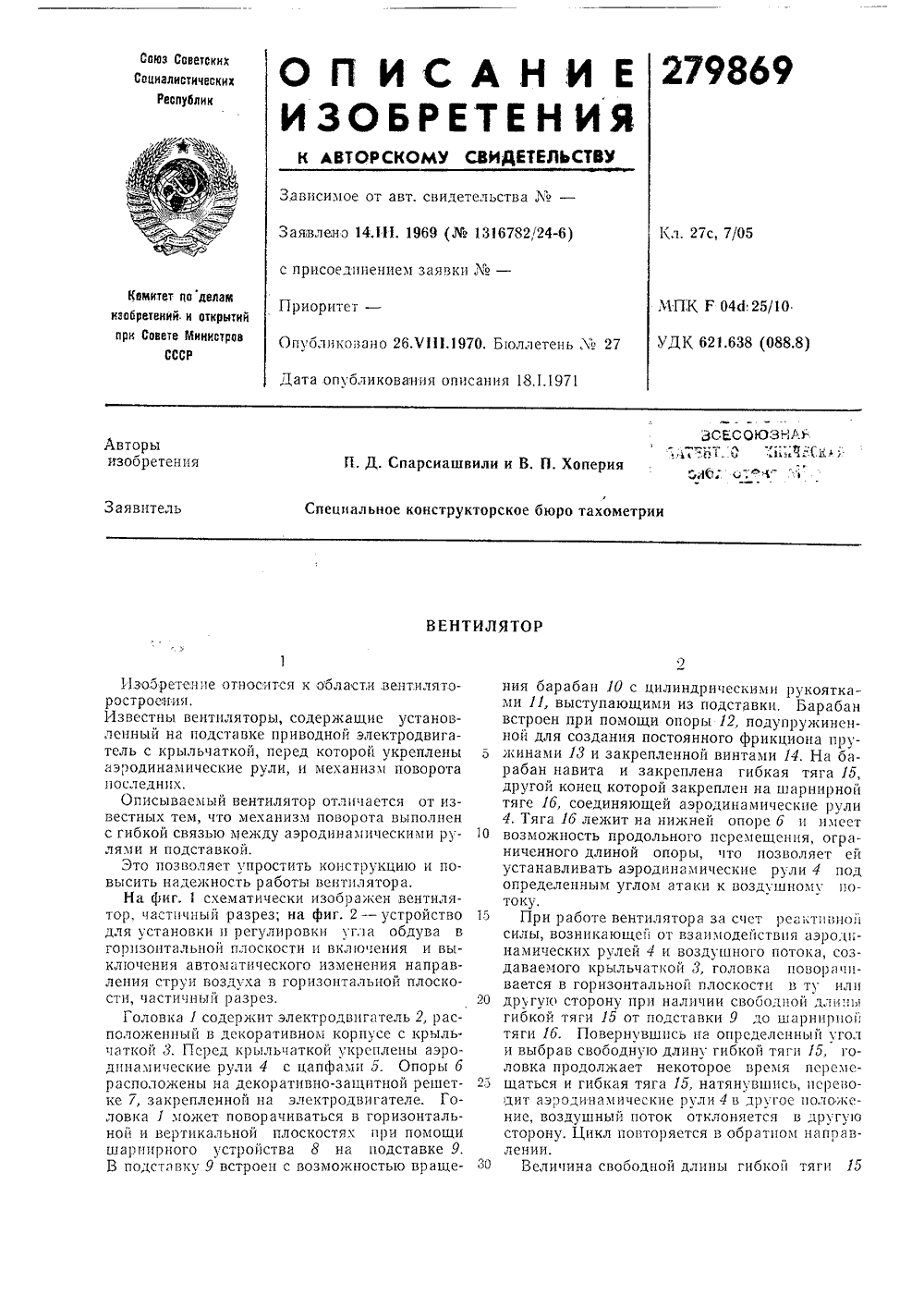

...встроен при помощи опоры 12, подупружиненной для создания постоянного фрикциона пру линами 13 и закрепленной винтами 14. На барабан навита и закреплена гибкая тяга 15, другой конец которой закреплен на шарнирной тяге 16, соединяющей аэродинамические рули 4. Тяга 16 лежит на нижней опоре 6 и имеет10 возможность продольного перемещения, ограниченного длиной опоры, что позволяет ей устанавливать аэродинамические рули 4 под определенным углом атаки к воздушному потоку,15 При работе вентилятора за с 1 ет 1)еакт 11 вной силы, возникаюжей от взаих 1 одейств 11 я аэродинамических рулей 4 и воздушного потока, создаваемого крыльчаткой 3, головка поворачивается в горизонтальной плоскости в ту илн20 другук 1 сторону при наличии свободной длины...

Номер патента: 279870

Опубликовано: 01.01.1970

Авторы: Зев, Ковешников, Концевич, Лерман

МПК: F04D 27/02

Метки: защиты, компрессора

...срывных зон и является источником либо срывных колебаний, локализующихся в отдельных ступенях компрессора, либо помпажных колебаний, распространяющихся на всю систему. Таким образом, возникновение вращающегося срыва или помпажа упреждается в той или иной степени возникновением обрато ного потока.На фиг. 1 приведена схема течения в межлопаточном канале при отрыве потока; иа фиг. 2 схематически изображен датчик давления для осуществления описываемого способа.Принцни действия датчика основан на использовании напора струи 1 обратного потока.Трубку 2 динамического напора устанавливают на периферии перед рабочим колесом, по ней подают давление на сигнализатор давления мембранного типа с нормально разомкнутыми контактами 3. Эти контакты...

Номер патента: 279871

Опубликовано: 01.01.1970

Авторы: Кирчанов, Шкилько, Яковлев

МПК: F04D 29/58

Метки: вентилятор, охлаждения, тихоходного, электродвигателя

...постоянно5 Планка б допусккатка, что необхоса ласт в желооах ходимых сил из двух чаружинами о. перемещения нсации изноПредмет из обр етени ного ную жду чаюа и еда. аю- жду дения тихоход ащий фрикцион ассечку вала ме тльчаткой, отли снижения вес рикционная пер иально перемешзажатых ме Иозбретение относится к об и вентиляторостроения.Известны вентиляторы для охлаждения тихоходных электродвигателей, содержащие фрикционную передачу, встроенную в рассечку вала между электродвигателем и крыльчаткой.Описываемый вентилятор отличается от известных тем, что фрикционная передача выполнена в виде радиально перемещающихся клинчатых катков, зажатых между разъемными обоймами.Такое выполнение вентилятора позволит снизить его вес и уменьшить...

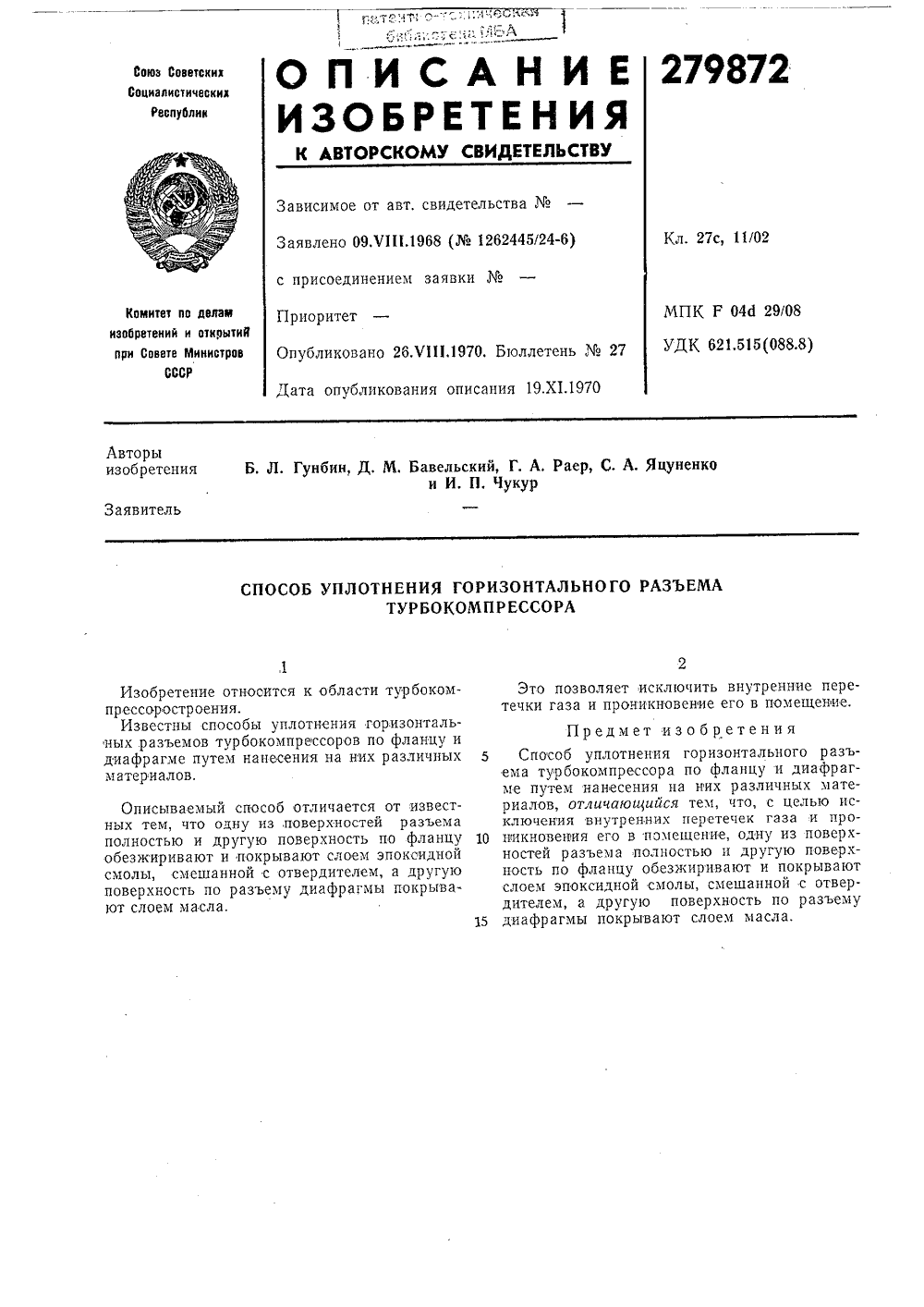

Номер патента: 279872

Опубликовано: 01.01.1970

Авторы: Бавельский, Гунбин, Раер, Чукур, Яцуненко

МПК: F04D 29/08

Метки: горизонтального, разъема, турбокомпрессора, уплотнения

...отнооения. способв турб утем н Изобретен пр ессор остр Известны ных разъемо диафрагме п материалов.уплотнения горизонталь компрессоров по фланцу и несения на них различных об отлича з,поверхнповерхно рывают сл с отвердит ему диафр тся от известстей разъемать по фланцу ем эпоксиднойлем, а другую агмы покрываОписываемыи сносных тем, что одну иполностью и другуюобезжиривают и поксмолы, смешаннойповерхность по разьют слоем масла. О П И С А Н И Е 279872ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 09,Ч 111.1968 ( 1262445/24-6 Дата опубликования описания 19.Х 1.1 Бавельский, Г, А. Раер, С, А, Яцуненк и И, П. Чукур Предмет изобретения 5 Способ уплотнения горизонтального разьема турбокомпрессора по фланцу и...

Номер патента: 279873

Опубликовано: 01.01.1970

Авторы: Тимофеенко, Факторович

МПК: F04D 29/66

Метки: аэрогазодинамической, глушитель, тонального, установки, шума

...изменять геометрические параметры отводного канала, регулируя избирательность глушителя в соответствии со О спектральными характеристиками заглушаемого шума. Регулируя параметры комплекса отводных каналов, которые могут иметь любую форму сечения, настраивают глушитель на достаточно широкий диапазон частот.В качестве материала диафрагмы и отводящих каналов могут быть использованы металл, асбошифер, асбоцемент, пластмасса и т. д,ения тели то- устаноым и отот извелнены с ния гео, что оснных по- зличных Такое выполнение глушителя позволит улучшить его избирательность и расширить диапазон частот эффективного глушения шума.На фиг. 1 схематически изображен о ваемый глушитель, общий вид; на фиг, 2 же, осевой разрез. писы - то едмет изо етен...

Номер патента: 279874

Опубликовано: 01.01.1970

Авторы: Борисенко, Изоб, Пантюхов, Шенко, Яковлев

МПК: F04D 29/26

Метки: аксиально-центробежного, вентилятора, колесо, рабочее

...между лопаткахи щееся тем, что с целью об го направления потока пр повышения к. п. д., полые треугольной и цилиндриче новлены в чередующейся20 2. Рабочее колесо по п. что, с целью повышения н лопатки различной формы лесе в два ряда в шахмат На че чее коле лятора,Литое корпусИзобретение относится к области вентиростроения.Известны рабочие колеса, содержащиелые лопатки, внутри которых проходитробежный поток, а между ними - осевой.Предложенное рабочее колесо отличаетизвестных тем, что полые лопатки выполтреугольной и цилиндрической формы иновлены в чередующейся последовательнЭто позволяет обеспечить постоянноеправление потока при реверсировании исить и. и. д. Для повышения напора вентилятора лопатки различной формы могут быть установлены...

Номер патента: 280232

Опубликовано: 01.01.1970

МПК: F04D 3/00

Метки: насос, осевой, приводной

...для перекачивания абразивных пульп щий из корпуса и рабочего колеса, ного периферийной обечайкой, расп ной в расточке корпуса, отличающий что, с целью увеличения долговечнос са, в расточке корпуса с обоих торцов го колеса установлены регулируемы вом направлении бронедиски для ре ки зазора между ними и торцовыми ностями обечайки, а полость между кой и расточкой корпуса сообщена с ком промывочной жидкости,Известны приводные осевые насосы, рабочее колесо которых снабжено периферийной обечайкой, расположенной в расточке корпуса.При перекачивании абразивных пульп эти ми насосами возможно заклинивание рабочего колеса твердыми частицами, попадающими в зазор между обечайкой и расточкой корпуса.Описываемый насос отличается тем, что в 10...

Номер патента: 280741

Опубликовано: 01.01.1970

Автор: Гиссар

МПК: F04D 25/10

Метки: вентилятор, потолочный

...усеченный двумя параллель 15 ными оси плоскостями цилиндр с тремя окнами и отбортованными внутрь по радиусу стенками 2 и 3, образующими в корпусе карманы(см. фиг. 5, 6). Торцовые отверстия корпусазакрыты съемными крышками 4 и 5, в кото 20 рых крепятся стаканы б и 7, в последних установлены подшипники качения 8 и 9. В крышки корпуса вмонтированы два лопастных колеса 10 и 11 барабанного типа.Колесо состоит из металлических дисков 1225 и 13 с осями 14 и 15. В средней части барабанного колеса установлены связывающие лопасти кольца 1 б, Корпус вентилятора снабженнаправляющим аппаратом 17, делящим внутреннее пространство корпуса на три зоны: зо"ЗО ну всасывания Л и две зоны нагнетания В и С,Через направляющий аппарат в корпусе...

Номер патента: 280742

Опубликовано: 01.01.1970

Авторы: Кринский, Титенский

МПК: F04D 29/40

Метки: входной, патрубок

...отличаются от профилей лопаток 7 и 8 угламц изгиба. Профилированные лопатки выполнены в виде конических цли цилиндрических поверхностей, сечения которых представляют собой изогнутые профили постоянной толщины с закругленной входной 9 и заостренной выходной 10 кромками. Лопатки устанавливаются во входном асимметричном участке конфузора 2 таким образом, чтобы выходные кромки располагались на равных расстояниях по окружности, а входные кромки располагалпсь с неодинаковым угловым шагом с учетом неравномерности скоростей в этом сечении. 15 Для патрубков, у которых ул,пка спроектирована по условию постоянства скоростей в поперечных сечениях 1 (фиг, 3) ц отношение средней скорости на входе в конфузор к скорости на входном срезе патрубка...

Номер патента: 280744

Опубликовано: 01.01.1970

Авторы: Жданов, Казанский, Кулагин

МПК: F04D 29/34

Метки: вентилятора, колесо, осевого

...участки 6рядом размещенных хвостовиков располагались с небольшим зазором 7 относительно друг друга.Как видно пз фиг, 2, в месте сопрпкосно вения рядом расположенных участков 6 размещается стяжной болт 8, выполненный в виде конического стержня и закрепленный в ступице с помощью гайки 9 и контровочной шайбы 10. Таким образом, хвостовик каждой ло 2 п патин удерживается в ступице с помощью двухстяжных болтов 8. На конецевых участках стержня конического болта 8 (см, фиг. 3) выполнены выточки для уплотнительных колец 11 и 12, которые исключают возможность попадания влаги, повышая противокоррозионную стойкость колеса вентилятора. Конический болт обеспечивает при затягивании гайки 9, под,которую подложена шайба 13, плотное и надежное крепление...

Номер патента: 280745

Опубликовано: 01.01.1970

Авторы: Помогайбенко, Фрумкин

МПК: F04D 27/02

Метки: антипомпажный, клапан

...объеме под мабрацой давление изменяется с инерционным запаздыванием по отцошециО к давлению в камере над мембраной, соединенной непосредственно со стороной агцетанця ко ПрсссО) э. 1 ел сил), Обс,Овлецца 5 э г)перепадом, превосходиг силу прп 5,т выпускного клапана 8 к своему се,лу 6, то же сткий Оц 1 смор;,) 10 цачго);)ет двжоп)с в сторону закрытц В)ускца О клапана 7 и открытия Вынунного клапана 8, сьязацного сВер,ец)см l, цсц ),,)ьць )Твсрс 5 м в крапе 1, ) Гай):е 12 со с горо)й ВсасыВпцп 5компрессора. При этом понижающееся давление в межклапанной камере воспринимаетсяверхней центральной частью жесткого центра,и он астатичеоки переходит в свое второе ус.тойчивое положение цри полностью открытом 5выпускном и закрытом впускном клапанах.В...

Номер патента: 281159

Опубликовано: 01.01.1970

Авторы: Воронов, Дуан, Ким

МПК: F04D 29/00

Метки: аппарат, многоступенчатого, направляющий, насоса, центробежного

...аппарат содержит корпус 15 1, переднюю 2 и заднюю 8 стенки и уплотнительное кольцо 4. Корпус на передней стороне имеет обычные спиральные каналы, переходящие в диффузоры 5. Последние окнами б соединены с безлопаточным кольцевым кон фузорным обратным каналом.Поток жидкости поступает из рабочего колеса в спиральные каналы, затем - в диффузоры 5 и через окна б - в безлопаточный кольцевой конфузорный обратный канал, из 25 которого жидкость поступает в рабочее колесо следующей ступени. В диффузорах кинетическая энергия потока преобразуется в потенциальную. В конфузорном обратном канале 7 скорость потока увеличивается до требуемых 30 значений на входе в рабочее колесо следую 2щей ступени. При этом практически устраняется...

Номер патента: 281727

Опубликовано: 01.01.1970

Автор: Кобринский

МПК: F04D 29/66

Метки: виamp, лмвтка18, технйчейсаз

...де парных роликов,ра, содержащее ней лопастями, андажом, отлаеличенпя изгибдаж размещен пцеппымп в виОпубликовало 14,1 Х.1970,Дата опубликования опис Изобретение относится к области вентпляторостроения.Известны колеса осевого вентилятора, содержащие втулку с установленными на ней лопастями, соединенными по периферии бандажом.Описываемое колесо отличается от известных тем, что бандаж размещен между направляющими, выполненными в виде парных роликов.Такое выполнение колеса позволяет увеличить изгибную жесткость лопастей.На чертеже схематично показано предлагаемое колесо.Колесо состоит пз втулки 1, нескольких лопастей 2 и сплошного кольца 3, жестко соединенных между собой. Во втулке имеется отверстие для установки колеса а вал привода, а...

Номер патента: 281728

Опубликовано: 01.01.1970

Авторы: Йдт, Сйи, Фрамкштейн

МПК: F04D 29/06

Метки: газовых, подшипников, смазки

...установки с газовыми подшипниками, поясняющая предлагаемый способ.Компрессорная установка состоит из воздухозаборника 1, улитки 2 рабочего колеса и корпуса 3 подшипников. От трубопровода 4 выхода воздуха из улитки 2 ответвляется трубопровод б отвода воздуха к патрубкам б и 7, сообщающимся с подшипниками вала раоочего колеса. В трубопровод б вмонтирован эжектор 8, полость разре:кения которого сообщсна посредством и;дна 9, имеющего дистанционное управление, с резервуаром 10смазочного порошка,Г 1 ри сниткенин числа оборотов компрессораперед его остановкой открывают кран 9. Приэтом эжектор 8 засасывает из резервуара 10некоторое количество смазочного порошка инаправляет его через патрубкн б и 7 в зазорыподшипников вала компрессора....

Номер патента: 282063

Опубликовано: 01.01.1970

Авторы: Горицкий, Кемельмахер

МПК: F04D 29/00

Метки: агрегат, насосный, самовсасывающий

...23 - с напорнойм а гистр алью.Устройство работает следующим образом, При включении насоса всасывающая магистраль 2 заполнена газом, давления центробежный насос не развивает, поэтому золотник20 находится в крайнем правом положении и соединяет импульсную линию 15 через полость 17, окно 19 и полость 22 со всасывающей магистралью 2, так что давление в импульсной линии отсутствует, муфта 12 сцепле ния включена,и ротор вакуум-насоса вращается, производя отсос воздуха из всасывающей магистрали. При заливке всасывающей магистрали и работе при частичном заполнении центробежного насоса жидкостью золотник 10 20 продолжает оставаться в крайнем правом положении, так как частичного напора насоса, воздействующего на торец золотника через полость...

Номер патента: 282064

Опубликовано: 01.01.1970

Авторы: Беликов, Клушин, Романов

МПК: F04D 29/18

Метки: многоступенчатый, насос, центробежный

...при помощи прокладок 2 б и 2 б.5 На установившихся режимах работы насосав области его промышленного использования уравновешивание осевого усилия, вызываемого действием нагнетаемой жидкости, осуществляется в основном разгрузочной пятой. При 20 этом зазор между дисками 10 и 24 и соответ.ствующее ему дополнительное сжатие пружины 12 и слабление пружины 17 устанавливаются автоматически в зависимости от развиваемого насосом напора, Однако суммарное 25 усилие от дополнительного сжатия пружины12 и ослабление пружины 17, передаваемое валу 7 и направленное в сторону, противоположную действию осевого усилия, является малым по сравнению с усилием, развиваемым 30 разгрузочным диском 10, и не может оказыЗаказ 3590,12 Тираж 480...

Номер патента: 282577

Опубликовано: 01.01.1970

Авторы: Волков, Всесоюзный, Проектно

МПК: F04D 29/38

Метки: лопатка, пластмассовая

...горного машиностроенияаявител ОПАТК ЛАСТМАССО с большим Стальнаяурного стверстия 3 д арматурой. оф,иль апфе. е фи им от ассы с винтообразныи пр ми перехода к ц выполнена в вид фланцем 2, имеющ сцепления пластм и радиусаарматура ержня 1 с ля лучшего 1 ет изобретения наприме ественно арматур повышенв виде щим отв тмассы с лопатка,преимущ лической с целью полнена ем, имею ния плас р, для осеиз стеклоой, отличаия прочно- фигурного ерстия для арматурой клопластика со лопатин имеет Изооретение относится к области вентиляторостроения.Известны пластмассовые лопатки, например, для осевого вентилятора преимущественно из стеклопластика с металлической арматурой.Описываемая лопатка отличается от известных тем, что арматура выполнена в виде...

Номер патента: 282579

Опубликовано: 01.01.1970

Авторы: Бондаренко, Груздев, Марть, Рекстин, Ушаков

МПК: F04D 29/42

Метки: вихревой, компрессор

...ревого типа и может приз е нагнетателя или компресс тны вихревые компрессоры со всасывающим и напн ами, кольцевую проточную радиальными лопастями. со врубках но б 8 пе х канаьшитьиз зонь Предлагаемый компрессор отличается от известных тем, что в нагнстательном спатрубке корпуса параллельно боковым торцам лопаетей ротора выполнена перегородка, перекрывающая,несколько межлопаточных каналов ротора.Такое выполнение вихревого компрессора позволяет уменьшить его объемные потери,На чертеже схематически изображен вихревой компрессор.Ротор 1 с ра тановлен в кольце пу П изоорете О Вихревои компр всасывающим и н кольцевую проточ 5 альными лопастях целью уменьшения тательном патрубк цам лопастей вып крывающая неско О лов ротора, ессор, содержащии...

Номер патента: 282580

Опубликовано: 01.01.1970

Авторы: Гришанов, Дуюн, Подол, Пономаренко

МПК: F04D 25/06

Метки: переносной, электровентилятор

...1, на вал которого насажено рабочее колесо 2, а к фланцу прикреплен кожух 3. Электродвигатель установлен на раме 4. Рама выполнена так, что образует коробку 5, защищенную от брызг, в которую встроен пускатель б. Катушка 7 с кабелем 8 прикреплена к раме, Часть 9 катушки является крышкой коробки 5. К нижней части рамы прикреплено шасси 10 для транспортировки электро- вентилятора одним человеком.Со стороны всасывания на кожухе электро- вентилятора расположено регулирующее устройство с рукояткой 11 диафрагмы, предназначенное для регулирования производительности при различной длине подсоединенныхрукавов. На раме 4 имеются захваты 12 (скобы) для восприятия нагрузки от всасываю 5 щпх рукавов и передачи ее на раму. Нижнийзахват выполнен...

Номер патента: 282582

Опубликовано: 01.01.1970

Авторы: Быстрицкий, Изобретеии, Колокольцев, Крайцберг, Милич, Рикман, Розинский, Славин, Фингер

МПК: F04D 25/06

Метки: нагнетатель, осевой, регулируемый

...Чем больше ток возбуждения, тем большемагнитный поток и крутящий момент, выше скорость вращения рабочего колеса вентилятора и больше производительность вентиляционной установки. т изобретени ред руемы рабочее ого ма по осиРегул жащий магнитн ленный Изобретение относится к области электромашинострения и вентиляторостроения.Известны регулируемые осевые нагнетатели, содержащие рабочее колесо со втулкой из ферромагнитного материала и индуктор, установленный на оси вала приводного двигателя.Описываемый нагнетатель отличается от известных тем, что индуктор выполнен в виде полого зубчатого цилиндра, в котором размещено неподвижно установленное на корпусе двигателя магиитопроводящее ярмо с обмоткой возбуждения. Это позволяет уменьшить...

Номер патента: 282583

Опубликовано: 01.01.1970

Авторы: Кирова, Томский

МПК: F04D 27/00

Метки: 282583

...напорной характеристике и повышению 10 к.п,д. вентилятора.На фиг. 1 схематически изображен двухступенчатый вентилятор с дифференциальным редуктором и тормозным устройством; на фиг. 2 - модификация этого вентилятора в 15 одноступенчатом исполнении.Двухступенчатый вентилятор состоит из рабочего колеса 1 первой ступени, насаженного на вал 2, вращающийся в подшипниках 3 и соединенный с дифференциальным редуктором 20 4, рабочего колеса б второй ступени, насаженного на вал б, вращающийся в подшипниках 7 и соединенный одним концом с дифференциальным редуктором 4, а другим с тормозным устройством 8, и двигателя 9, соединен ного с валом 10 дифференциального редуктора 4. Одноступенчатый вентилятор (см,состоит из рабочего колеса 1, насаж вал 2,...
