F04D — Насосы и компрессоры необъемного вытеснения

Номер патента: 1211472

Опубликовано: 15.02.1986

Авторы: Балбеков, Вайсбеккер, Козачок, Лямперт

МПК: A01G 25/09, F04D 29/70

Метки: водозаборное, поливной

...на поливных (дождевальных) машинах и передвижных насосных станциях, забирак 1 щихводу из оросительных каналов.Цель изобретения - увеличение срокаслужбы, повышение производительности насосного агрегата и снижение гидравлических сопротивлений входа.На фиг. 1 изображено водозаборное устройство; на фиг. 2 - то же, вид в глане.Водозаборное устройство состоит из всасывающей трубы 1, приемной воронки 2,защитной сетки 3 и экрана 4, включающего лучи 5 и пластины 6,Устройство работает следующим образом,После опускания всасывающей трубы 1в оросительный канал и заполнения ее водой включается в работу насос. Вода череззащитную сетку 3 поступает в приемную воронку 2 и далее в насос. Местному понижению давления у низа приемной воронки 2,...

Номер патента: 323036

Опубликовано: 23.02.1986

Авторы: Булавин, Слюсарев

МПК: F01D 25/24, F02C 7/20, F04D 29/60 ...

Метки: аппаратов, колец, направляющих, рабочих, соединения, сопловых, турбомашины

...4 Изобретение относится к области турбиностроения.Известны устройства для соединения рабочих колец и направляющих соп. ловых аппаратов турбомашины, содержащие реборды рабочих колец и направляющих аппаратов с отверстиями под штифты, расположенные вдоль оси двигателя.Однако известные устройства, в которых совмещены силовые и центрирующие элементы, требуют высокой точности взаимного расположения штифтов и соответствующих отверстий, как в окружном, так и в радиальном направлениях, и, кроме того, имеют дополнительные нагрузки в штифтовом соединении от неточности изготовления сопрягаемых поверхностей.Цель изобретения - снижение напряжений и упрощение изготовления.Это достигается тем, что реборды рабочих колец выполнены с соосно...

Номер патента: 1213248

Опубликовано: 23.02.1986

Авторы: Бочаров, Бочарова, Водяник

МПК: F04D 7/02

Метки: вязких, легкотвердеющих, насос

...электродвигатель 4, установленный на общем валу 2 с центробежным колесом 1, и нагревательные элементы 5, установленные внутри центробежного колеса 1. Электродвигатель 4 выполнен с Фазным ротором 6, а вал 2 выполнен полым, причем нагревательные элементы 5 соединены с обмоткой ротора 6 через полый вал 2 и их активное сопротивление равно индуктивному сопротивлению электродвигателя 4. Насос установлен в емкости 7..Устройство работает следующим образом.Исходное состояние: приемная камера 3 поднята, центробежное колесо 1 "заморожено" в среде разогреваемого материала. Подается напряжение на статорную обмотку приводного электродвигателя 4, Ротор 6 остается неподвижным, так как он находится на одном валу с колесом 1, Электродвигатель 4...

Номер патента: 1213249

Опубликовано: 23.02.1986

Автор: Балябин

МПК: F04D 3/00, F04D 7/04

Метки: молоди, насос, перекачивания, рыбы

...1979Авторское свидетельство СССР141389, кл. Г 04 г) 7/04, 1959,а) 4 е 04 г) 7/04, 3/00 ЧИВАНИЯподвижный верхности ным матей с яия поврежктов, на ром нане-.,ним почек.СоставительРедактор С.Лыжова Техред А,Кикемезей Корректор М.Иаксимишинец Заказ 766/46 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 412Изобретение относится к насосостроению и может найти применение в насосах для перекачивания жидкости с легкоповреждаемыми продуктами, в частности в насосах для перекачивания молоди рыбы. Цель изобретения - уменьшение повреждения перекачиваемого насосом продукта. На Лиг.1 представлен насос, разрез, на фиг,2 -...

Номер патента: 1213250

Опубликовано: 23.02.1986

Авторы: Воронов, Киселев, Мартель, Новоселов

МПК: B64D 37/00, F04D 13/00

Метки: жидкости, насосу, подачи

...- вариант устройства с равномерной подачей жидкости в зазор между корпусом и перфорированной обечайкой. Система подачи жидкости к насосу содержит корпус 1, установленный в нем поплавок 2, подводящий и отводящий каналы 3 и 4, перфорированную обечайку 5, установленную в корпусе 1 соосно. Подводящий канал 3 может быть размещен между корпусом 1 и обечайкой 5 (Фиг,2 и 3) . Нижняя часть поплавка 2 перфорирована и имеет отверстия 6.Система подачи жидкости к насосу работает следующим образом.При работе насоса жидкость, поступающая в корпус 1 по подводящему каналу 3, размещенному своим концом в верхнейчасти поплавка 2 (фиг.1), попадает внутрь поплавка 2, где 1325 О 2проходит выравнивание скоростей идавлений, сопровождающееся хаотичным движением...

Номер патента: 1213251

Опубликовано: 23.02.1986

Авторы: Евтеев, Евтеева, Лупарев, Мишин, Хитрова, Эйкалис

МПК: F04D 17/04, F04D 29/66

Метки: вентиляторная

...5, Р д: /з ППППатент г, Ужгородул. Проектна 1Изобретение относится к вентиляторостроению.Цель изобретения - снижение пгумавзаимодействия вентиляторной установки,путем его расфаэировки, при одновременном повышении производительности.На фиг.1 показана вентиляторнаяустановка, продольный разрез; нафиг,2 - сечение А-А на фиг.1 роторас наложенным на него сечением Б-Бна фиг.1, на фиг.З - сечение А-А нафиг.1 корпуса с наложенным на негосечением Б-Б на фиг.1 корпуса вентилятора,Вентиляторная установка содержитдиаметральный вентилятор 1 и привод-,ной электродвигатель 2, на залу 3которого с одной стороны внутри корпуса 4 вентилятора 1 установлен ротор 5 с лопатками 6.Установка дополнительно снабжена еще одним аналогичным вентилято-,рои 7 с...

Номер патента: 1213252

Опубликовано: 23.02.1986

Авторы: Бедим, Коневалов, Медведев, Передерий, Сенников

МПК: F01D 7/00, F04D 19/00, F04D 27/00 ...

Метки: турбомашина

...Заказ 766/46 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб д, 4/5Филиал ППП "Патент", г Ужгород, ул. Проектная, 4 Изобретение относится к турбомашиностроению и, в частности, к тур бомашине, преимущественно шахтному вентилятору.Цель изобретения - повышение надежности работы.Иа чертеже показан механизм привода лопаток турбомашины.Турбомашина, преимущественно шахтный вентилятор, содержит ротор с поворотными лопатками (не показано) и механизм поворота лопаток, включающий кинематически связанный с лопатками гидроцилиндр 1, размещенный концентрично валу 2 ротора, и связанный с гидроцилиндром 1 припомощи гидрозамка 3 и каналов 4 и 5 насос 6 объемного вытеснения,...

Номер патента: 1213253

Опубликовано: 23.02.1986

Авторы: Кретова, Таугер, Трубицына, Холодников

МПК: F04D 19/00, F04D 27/00

Метки: вентилятор, осевой

...изобретения - снижениеуровня шума и повышение КПД при выполнении лопаток поворотными.Ка фиг.1 показан вентилятор,продольный разрез; иа фиг.2 - сечение А"А на фиг. 1, на фиг.3 - сечение Б-Б на фиг. 1.Осевой вентилятор содержит корпус1, установленное в нем рабочее колесо 2 с втулкой 3 и расположеннымина ией лопатками 4 с цапфами 5 иразмещенную перед лопатками 4 концентрнчно оси корпуса 1 цилиндрическую обечайку 6. Лопатки 4 выполнены поворотными. Рабочее колесо 2снабжено синхронизирующим кольцом 7,установленным во втулке 3 с воэможностью осевого перемещения, соединенным при помощи радиальных спиц 13253 18 с обечайкой 6, и кинематически с цапфами 5 лопаток 4 при помощи тяги 9 и рычага 1 О. На цапфе 5 каждой лопатки 4 установлена...

Номер патента: 1213254

Опубликовано: 23.02.1986

Авторы: Антипов, Багаутдинов, Федосова

МПК: F04D 27/00

Метки: давления, компрессора, нагнетания

...открытий113035, Москва, М(-35, Раушская наб д. 4(5 Филиал П 1 П 1 "Патент", г. Ужгород, ул. Проектная, 41Изобретение относится к областирегулирования компрессоров,Цель изобретения - повышениекачества регулирования и надежности работы компрессора.На чертеже представлена блок-схема устройства.Устройство для регулированиядавления нагнетания компрессораснабженного дроссельной заслонкой с приводом 2, установленной навходе в компрессор, содержит датчик3 мощности электропривода компрессора, ограничитель 4, регулятор 5,давления, подключенный к датчику бдавления нагнетания, а также первый7 и второй 8 сумматоры, первый 9и второй 1 О эадатчики.Устройство работает следующимобразом.Мощность, при которой наступаетперегрузка компрессора 1,...

Номер патента: 1213255

Опубликовано: 23.02.1986

Авторы: Башков, Смирнов, Теребильников

МПК: F04D 27/02

Метки: вентилятор, осевой

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к вентиляторостроению, а именно к осевым вентиляторам.Цель изобретения - расширение диапазона устойчивой работы вентилятора,На чертеже схематично изображена ступень осевого вентилятора.Осевой вентилятор содержит корпус 1 и расположенное в нем рабочее колесо 2 с лопатками З,причем в корпусе 1 надлопатками 3 выполнена кольцевая щель 4. Щель 4 имеет ширину а составляющую 25-353.от проекции хорды профиля периферийного сечения на ось вращения рабочего колеса, а ее передняя кромка 5 расположена в поперечной плоскости, проходящей через входные кромки 6 лопаток 3...

Номер патента: 1213256

Опубликовано: 23.02.1986

Авторы: Гусько, Кучинский

МПК: F04D 29/04

Метки: насос, центробежный

...рабочего колеса 2, находящиесясо стороны ведомого диска, установлены одноименными полюсами одинк другому, а магниты, установленные со стороны ведущего диска, -раэноименными чтобы осевые силы,возникающие в результате взаимодействия всех магнитов 5-8, действовали со стороны ведомого дискак ведущему.Центробежный насос работает сле,дующим образом,При работе центробежного насосана .рабочее колесо 2 действуют осеваяи радиальные силы. Кольцевые магниты 5-8, взаимодействуя один с другим, создают силу, направленнуюпротивоположно силе осевой цеурав 2132562новешенцости. Кольцевые магниты5 и 6 и скошенные сегменты 12, взаимодействуя один с другим эа счетвыполнения скоса, создают силу, которая раскладьгвается на две составляющие; одна из них...

Номер патента: 1213257

Опубликовано: 23.02.1986

Авторы: Молочников, Смойловская, Шевцова

МПК: F04D 29/04, F04D 29/08

Метки: грунтового, насоса, уплотнение, шелевое

...комитета СССР по делам изобретений и открытий 113035, Иосква, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к гидромашиностроению, в частности к конструкциям грунтовых насосов.Цель уввобретения - повышение надежности и долговечности грунтового насоса путем обеспечения между горловиной рабочего колеса и установочным кольцом величины зазора, не превышающей максимально допустимый прогиб вала,На чертеже изображено щелевое уплотнение грунтового насоса.Щелевое уплотнение грунтового насоса содержит размещенное в корпусе 1 насоса установочное кольцо 2, образующее зазор с горловиной 3 рабочего колеса 4, установленного на валу (не показан), радиально- установочные втулки 5, расположенные...

Номер патента: 1213258

Опубликовано: 23.02.1986

Авторы: Вертячих, Данилов, Евтушенко, Ковалев, Лившиц, Мельник, Ноженко, Соляник

МПК: F04D 29/18, F04D 7/04

Метки: абразивных, гидросмесей, колесо, насоса, перекачивания, рабочее, свободновихревого

...абраЗт ВИдя ГтцрОСМЕСЕй СоттнржГ ттСК 1 с лопдткдмц 2, образупщим 1 межло- ПатотГНЬтЕ Кана)ПП 3 т ЗЫПОЛЕЦНтЕ В 1 иде огкрытых по пери 1 ерци выемок в диске 1, ц устанотзлено в циицнд- Гэцт 1 Е СКОП ншт ) Б 1 ХРе ЗОЦ К СИГЕ тЬ т ссз рус; ), от;е г" о стабено цо ггэлццтЕ.;т,цгяцт МЕЛолд 10 ЧцЫЬ 1 Кдцдидмц /ыпо тп 1 е ны ц 3 Биде Дттгообрйз цых вьсн 1 ОК н );тс 1 е 1 т 3 аРыл ых 1)О эЕРтЕРП 1, И ЭДСПОЛОжЕЦЦ.Ц МЕЖДУ Кападаып 3, ВЬЦогнЕННЬПИ В ЬчтДЕ .ОткэтвттЬП 11 ПО Ер 1 ЬЕрцц ВЬЕМОК. ВХрЕ- вач камера 5 ттереходит в кольттевой Отвод Ь д кортус 6 насоса жеет торцовую стенку 9.При и 1 эащеции рабочего колеса свободпозцхревтого насоса псловина потод, проходгщего 1 ерез рабочее КОЛЕСО, ПРОтЕКаЕт ПО МнжЛОатОтЦЫМ каналам 3, вцтозпзецць в 1 иде зе...

Номер патента: 1213259

Опубликовано: 23.02.1986

Авторы: Гаврилова, Чегурко

МПК: F04D 1/06, F04D 29/44

Метки: насос, центробежный

...отводом 2, размещенцое в цем рабочее колесо 3 с ведущим и ведомым дисками 4 и 5 и камеру б отбора жидкости, Лопаточцый отвод 2 снабжен дополнительным отводом 7 с лопатками 8, отделенным от лопаточного отвода 2 перегородкой 9, прц.этом входные кромки 10 лопаток обоих отводов 2 и 7 расположецы ца одной конической поверхности, расширяющейся в сторону дополнительного отвода 7, а ведомый диск 5 ца церцФерцц (область 11) скошен в сторону дополнительного отвода 7. Камера 6 отбора сообщена с лцнцей 1 отбора жидкости с установленным цацец клапаном 13,11 асос работает следующим образом.11 рц работе насоса на расчетной подаче жидкость поступает в насос 13259 2с расчетными скоростями и цацравляется через рабочее колесо 3 влопаточный отвод 2,...

Номер патента: 606391

Опубликовано: 23.02.1986

Авторы: Багрянцев, Баженов, Гасилин, Коротов, Рассказов

МПК: F01D 5/32, F04D 29/34

Метки: диском, замковое, колеса, лопаток, осевой, рабочего, рабочих, соединение, трубомашины, шарнирное

...замковое соединение рабочих лопаток 1 с диском 2 рабочего колеса осевой турбомашины содержит цилиндрический палец 3 с профильным буртом 4 и контровочную шайбу 5, расположенные в кольцевой канавке диска 2, причем бурт 4 выполнен П-образного сечения и снабжен выступом 6, образованным сопряжением плоскости 7, расположенной под углом О,сравным 15-30 к основанию 8 бурта 4, и цилиндрической поверхности 9, В кольцевые канавки 10 диска 2 установлен хвостовик 11 лопатки 1. В хвостовике 11 лопатки 1, в выступах 12 диска и в контровочной шайбе 5 выполнены отверстия, в которых установлен цилиндрический палец 3. Бурт 4 П-образного сечения состоит из плоского участка 13 и выступов 14. Диск 2 снабжен кольцевым выступом 15. Монтаж узла...

Номер патента: 1216375

Опубликовано: 07.03.1986

Авторы: Дука, Ершов, Редин, Угрюмов

МПК: F01D 9/04, F04D 29/66

Метки: выходе, лопаточной, неравномерности, потока, решетки, турбомашины, уменьшения

...неравномерностипотока на выходе из лопаточной решетки турбомашины.Целью изобретения является повышение КПД.На фиг1 показано радиальноесечение решетки турбомашины; нафиг. 2 - сечение А-А на фиг. 1,Лопаточная решетка турбомашинысодержит .лопатки 1, размещенные между обечайками 2 и 3 с образованиеммежлопаточных каналов 4, каждыйиз которых ограничен боковыми стороной 5 разрежения и стороной 6давления лопаток 1 и торцовыми поверхностями 7 и 8 соответствующихобечаек 2 и 3, Входная часть 9 торцовой поверхности 8 межлопаточногоканала 4 выполнена с возможностьюперемещения в тангенциальном направлении и снабжена турбулизатором,выполненным на внутренней поверхности 10 входной части 9, в видечередующихся кольцевых канавок 11и гребней...

Номер патента: 1216435

Опубликовано: 07.03.1986

Авторы: Дуан, Дубилет, Шифрин

МПК: F04D 1/06

Метки: насос, центробежный

...аппаратразмещен на этом покрывном диске.Составитель И.НикитченкоРедактор А.Шишкина Техред А.Бабинец Корректор А. Тяско Заказ 979/41 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 1 12164Изобретение относится к гидромашиностроению, а именно к конструкциям многоступенчатых центробежных насосовЦель изобретения - уменьшение га баритов и упрощение конструкции путем использования направляющего аппарата в качестве привода первой ступени.На чертеже представлен центробеж О ный насос, продольный разрез.Предлагаемый насос содержит корпус 1, концентрично расположенные в нем колесо 2 первой ступени с покрывным...

Номер патента: 1216436

Опубликовано: 07.03.1986

Авторы: Боровский, Гарцман, Горелик, Донец, Пинишкевич, Шаблий

МПК: F04D 3/00, F04D 7/04

Метки: насос, шнековый

...Насос по п. 1, о т л и ч а ю - щ и й с я тем, что, с целью улучшения измельчения примесей, торцовые зубья выполнены клиновидными с насечкой рабочих поверхностей.1216436 2рабочих поверхностейШнеки 2 и 3установлены в подшипниках 6 и 7,а между шнеками установлены шайбы 8Насос работает следующим образом.При вращении шнеков 2 и 3 перекачиваемый материал поднимаетсявверх сначала нредвключенным шнеком3, а затем основным шнеком 2. Приэтом зубья 4 улавливают в потоке1 О примеси и измельчают их посредствомнасечки 5.3По мере износа зубьев 4 зазормежду ними регулируется при помощишайб 815 В результате выполнения основногои предвключенного шнеков с одинаковым шагом и торцовых зубьев клиновидной Формы с насечкой рабочих поверхностей увеличивается...

Номер патента: 1216437

Опубликовано: 07.03.1986

Автор: Весов

МПК: F04D 9/00

Метки: жидкостью, заполнения, насоса, центробежного

...установкой (не показана) трубопроводом 6 с установленным на нем клапаном 7, имеющим корпус 8, входное 9 25 и выходное 10 отверстия и запорный орган 1 1. Корпус 8 клапана 7 выполнен в виде вертикально расположенного полого цилиндра, а запорный орган 11 - в виде установленного внут 30 ри последнего поршня с каналами 12 с возможностью вертикального перемещения для сообщения его над- и подпоршневых полостей 13 и 14.Устройство содержит также трубопровод 15, соединяющий всасывающий патрубок 3 насоса 4 с вакуумной установкой, вакуумкотел 16 и уплотнитель 17. Причем вес запорного органа 11 должен быть меньше гидродинамической силы, возникающей при прохождении через него потока жидкости при включенном насосе 4, но не меньше разности...

Номер патента: 1216438

Опубликовано: 07.03.1986

Авторы: Анисов, Бабак, Криворот

МПК: F04D 9/02

Метки: агрегат, насосный, самовсасывающий

...в них подпружиненнымишариками 25. В корпусе 1 выполненыкольцевые канавки 26 под шарики 25. 38 2Агрегат работает следующим образом,В начале работы агрегата вал 2под действием нажимной пружины 14перемещается в сторону. противоположную полости 6 всасывания центробежного насоса. Нажимные диски 17и 18 сжимаются между неподвижной 15и подвижной 16 обоймами. В результате осуществляется передача моментавращения от ведущих дисков 18, соединенных с валом 2, к ведомым дискам 17, соединенным с ротором 5 вакуммного насоса. Ротор 5 начинаетвращаться, создавая разрежение в полости 7 всасывания. При этом шарики25 катятся по канавкам 26, а исполнительный элемент 10 запорного органа 9 под действием пружины отжатв .направлении центробежного насоса.В...

Номер патента: 1216439

Опубликовано: 07.03.1986

Авторы: Васильев, Флидлидер

МПК: F04D 9/02

Метки: насос, самовсасывающий, центробежный

...изобретения - повышениеКПД самовсасывающего центробежногонасоса,На фиг. 1 изображена конструкцияпредлагаемого насоса; на фиг. 2разрез А-А на фиг. 1; на фиг. 3конструкция насоса с дополнительными лопатками; на фиг. 4 - разрезБ-Б на фиг. 3; на фиг, 5 - разрезВ-В на фиг. 3.Самовсасывающий центробежный насос содержит корпус 1 с подводом 2,отводом 3, напорным патрубком 4 исепарационной камерой 5 и эксцентрично размещеннное в нем на валуб рабочее колесо 7 с нагнетательными лопатками 8, ведущими 9 и ведомым 10 дисками. Насос снабженвтулкой 11 с перегородкой 12. Втулка 11 закреплена на ведущем диске 9и валу б.Насос снабжен также поршнем 13с клапаном 14, установленным передвходом в рабочее колесо 7 внутривтулки 11 и подпружиненным...

Номер патента: 1216440

Опубликовано: 07.03.1986

Автор: Новодережкин

МПК: F04D 13/06

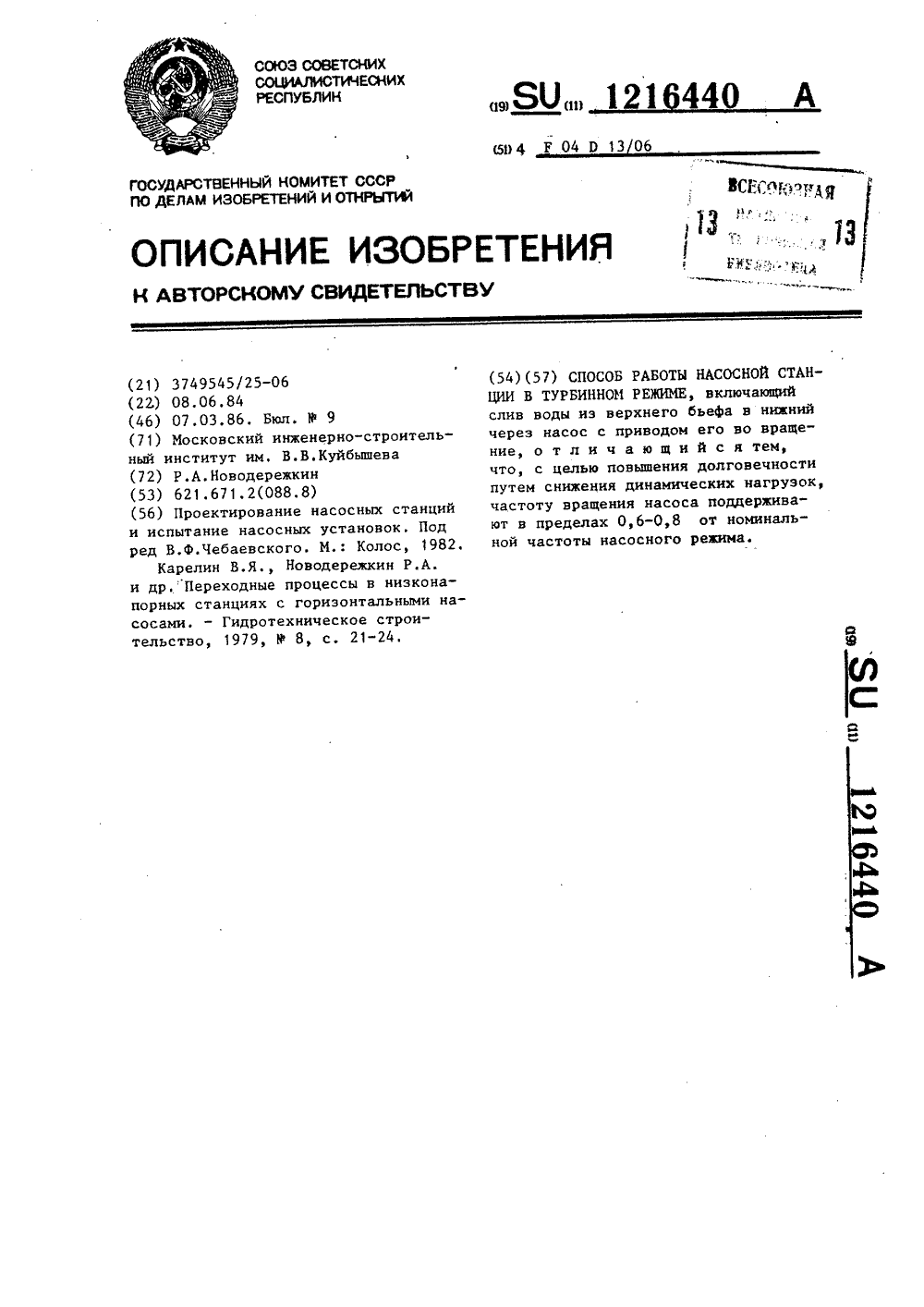

Метки: насосной, работы, режиме, станции, турбинном

...113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к гидротех" нике, а именно к области эксплуатации водопроводных, ирригационнных каналов с повышающими насосными станциями.Цель изобретения - повышение долговечности путем снижения динамических нагрузок.Способ работы насосной станции в турбинном режиме включает слив воды из верхнего бьефа в нижний насос с приводом его во вращение, при этом частоту вращения насоса поддерживают в пределах 0,6-0,8 от номинальной частоты насосного режима.Способ осуществляют следующим образом.Воду из верхнего бьефа сбрасывают через насос в нижний бьеф. Насос под действием напора воды вращается в обратном направлении. Для исключения разгонного...

Номер патента: 1216441

Опубликовано: 07.03.1986

Авторы: Герасимов, Котелевский, Пономаренко, Шидлович

МПК: F04D 13/06, F04D 29/58

Метки: герметичный, центробежный, электронасос

...по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 979/41 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к областинасосостроения и может быть использовано в герметичных центробежных электронасосах, например,работающих в составе циркуляционныхэнергетических установок, а такжепри перркачивании низкокипящихжидкостей,Цель изобретения - повышениенадежности и экономичности насосапутем утилизации тепла, отводимогоот статора электродвигателя, дляснижения дискового трения и осевойсилы, действующей на рабочее колесо.На чертеже изображен герметичныйцентробежный электронасос, продольный разрез,Предлагаемый электронасос содержит корпус 1, разделенный подшипниковым щитом 2 на полости 3 и 4,в одной из...

Номер патента: 1216442

Опубликовано: 07.03.1986

Авторы: Алиев, Махмудов

МПК: F04B 47/02, F04D 13/10

Метки: диагностирования, насосов, состояния, технического

...другой вход последнего подклю" чен к выходу второго блока 13 определения среднеквадратичного значения сигнала.В свою очередь блок 3 классификации неисправностей состоит из элементов И И -И 1 ь компаратора КП, дешифратора дШ, счетчика имнульсов Сч, электронного переключате 16442 1 О 15 ь скгде х( ее значени с еленхода персредненала ого блока 12 опр вадратичного зна ия ступают в блокваются с эталонупающим из блокалонного сигнал в 5 сравнения и ср м сигналом, по б Формирования ( значение эта наобсле 30 а е значеии не я, то ссифиет нуует ис При чного сиг- талонного еменакО 5 О 5 ля ЭКь опорного напряжения Ирегистров К-В(Фиг.2),Устройство для автоматическогодиагностирования технического состояния насосов работает следующим образом,При работе...

Номер патента: 1216443

Опубликовано: 07.03.1986

Автор: Шульман

МПК: F04D 15/00

Метки: насосной, станцией

...управления, заключающимся в автоматическом включении и отключении насосов при выходе рабочих параметров из заданного диапазона значений, и может быть использовано в сельском хозяйстве на насосных станциях систем мелиорации.Цель изобретения - повышение долговечности и надежности станции путем устранения неустойчивых режимов работы,Способ управления насосной станцией заключается в измерении давления и расхода в напорной магистрали, определении скорости снижения давления, сравнении измеренных и определенных параметров с заданными значениями с последукнцим изменением числа работающих насосных агрегатов при выходе параметров из установленного диапазона, при этом дополнительно производят блокировку включения или отключения насосных агрегатов,...

Номер патента: 1216444

Опубликовано: 07.03.1986

Авторы: Гурин, Евреенко, Шпартак

МПК: F04D 15/00

Метки: насосная

...содержит сифон 1 с нисходящей и восходящей ветвями 2 и 3, насос 4 расположенныйв восходящей ветви 3 сифона 1, водовыпуск 5, подсоединенный к нисходящей ветви 2, мембранный клапан 6,установленный между ветвями 2 и 3,при этом подмембранная полость 7клапана 6 соединена трубами 8 и 9с ветвями 2 и 3 сифона 1, а надмембранная полость 10 соединена с восходящей ветвью 3 сифона 1, в установку введен управляюций мембранный клапан 11, импульсная трубка 12,сливная линия 13 и подводящая трубка 14 с дросселем 15, надмембраннаяполость 16 управляющего мембранногоклапана 11 соединена сливной лини"ей 13 с водовыпуском 5, а его подмембранная полость 17 - с подводящей трубкой 14, соединенной с ни"сходящей ветвью 2 и через дроссель 15со сливной линией 13,...

Номер патента: 1216445

Опубликовано: 07.03.1986

Авторы: Ворона, Евгеньев, Цукерман, Ястребов

МПК: F04D 17/08, F04D 7/04

Метки: насос, центробежный

...чертеже изображена конструктивная схема насоса.Центробежный насос содержит кор Опус 1 с боковыми стенками 2 и 3,установленное в нем рабочее колесо 4 с входной горловиной 5 и ведущим и покрьвным дисками б и 7,установленными с зазорами 8 и 9 , 15относительно боковых стенок 2 и 3и параллельными им. Зазор Б 9между покрывным диском 7 и стенкой 3 корпуса 1 выполнен равным Б (О 0207 0 0165 ) КцК на участке от наружного радиуса Кколеса 4 до радиуса К = 1,1 К , приэтом радиус К входной горловины 5 15колеса 4 выполнен равным 0,45-0,65от величины наружного радиуса К,колеса 4. При работе насоса поток утечки, имеющий закрутку от лопаток рабочего колеса 4, поступает в зазоры 8 и 9 около ведущего и покрьвного дисков 6 и . Величина утечки...

Номер патента: 1216446

Опубликовано: 07.03.1986

Авторы: Демидов, Дроздов, Сачков, Тунаков

МПК: F04D 17/12, F04D 27/02

Метки: компрессор, многоступенчатый, центробежный

...полостях 8 (и, следовательно,нагрузка на тарельчатые пружины 6)повышается, что приводит к перемещению торцов меньших диаметровпружин 6 от стенки 7 камеры 4 иперепуску части газа иэ-за соответствующей ступени на вход 5 рабочего колеса 3. При этом перепуска 20 емый газ охлаждается в холодильнике 10. Так как пружины 6 предварительно сжаты, то увеличение их деформации осуществляется в зоне сотрицательной жесткостью,Составитель Н,ОгаркоТехред А.Бабинец Редактор М.Бланар Корректор А,Тяско Заказ 979/41 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 12Изобретение относится к компрессоростроению, в частности к...

Номер патента: 1216447

Опубликовано: 07.03.1986

Автор: Каплин

МПК: A01F 12/48, F04D 17/16

Метки: вентилятор, молотилки, центробежный

...И.Блан 7941ВНп Тираж 587 ИИПИ Государственного делам изобретений Москва, Ж, РаушсПодпимитета СССРоткрытий ак ая наб.,Патент", г. Ужгород, ул. Проектная, 4 Филиал ФИзобретение относится к вентиляторостроению, в частности центробежным вентиляторам молотилки.Цель изобретения - повышение равномерности поля скоростей потока по ширине нагнетательного патрубка. На фиг.1 схематично изображенцентробежный вентилятор; на фиг,2 -разрез А-А на фиг.1Центробежный вентилятор молотилки содержит кожух 1 с всасывающими окнами 2 и нагнетательным патрубком 3 и установленное в кожухе 1 лопаточное рабочее колесо 4, наружный диаметр 3 которого меньше ширины .Ъ патрубка 3. Каждая лопатка 5 рабочего колеса имеет переменную высоту 11 , монотонно уменьшающуюся...

Номер патента: 1216448

Опубликовано: 07.03.1986

Авторы: Апанасенко, Барнев, Золотухин

МПК: F04D 29/44

Метки: диффузор, компрессора, центробежного

...на них укои, о тличающс целью повышенияа, лопатки, закрепз стенок, и лопаткна другой стенке,углы установки,Составитель Р,ДаниловТехред А,Бабинец Редактор М.Бланар Корректор А.Тяско Заказ 979/41 Тираж 58 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035) Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1 12Изобретение относится к компрессоростроению и может быть использовано в диффузорах центробежных компрессоров,Цель изобретения - повышение КПД компрессора.На фиг.1 показан диффуэор, меридиональный разрез; на фиг.2 - вид А на фиг.1.Диффуэор центробежного компрессора содержит боковые стенки 1 и 2 и закрепленные на них укороченные лопатки 3 и 4. Лопатки 3 закреплены на...
