Шерстюков

Номер патента: 1787178

Опубликовано: 07.01.1993

Автор: Шерстюков

МПК: C23G 1/00, C25D 21/08

Метки: гальванических, нанесения, покрытий, промывки, процессах

...3 с.Концентрация пенообразователя должна быть минимальной, обеспечивающейвремя пены 3 - 10 с, это время стекания струис деталей. Для различных веществ эта концентрация лежит в пределах 0,01 - 5 г/л. Нов ряде случаев и такие малые количествапосторонних веществ, попадая в электролит, ухудшают покрытие. Поэтому целесообразно использовать в качествепенообразователя или включать в его составкомпоненты электролита, например блескообразователи. Может оказаться полезнымпериодическое включение в состав пены вещества, нейтрализующего действие избытка этого компонента, разрушая его,например, окислением.Подача пены перед началом подъемадеталей создает на поверхности ванны пенный слой, в котором удаление химикатов сдеталей начинается еще в...

Номер патента: 1746032

Опубликовано: 07.07.1992

Авторы: Иову, Мартынюк, Шерстюков

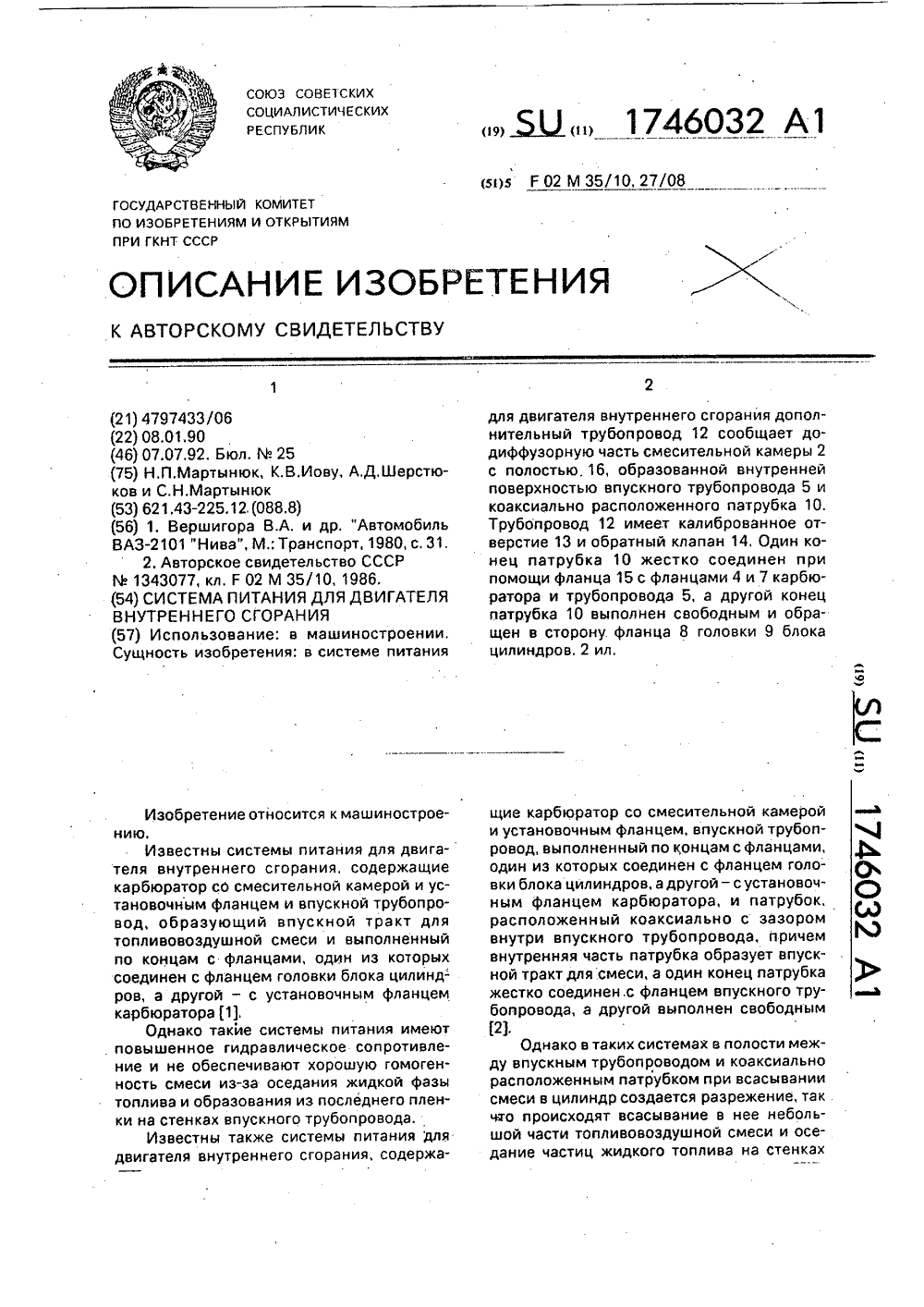

МПК: F02M 27/08, F02M 35/10

Метки: внутреннего, двигателя, питания, сгорания

...5, выполненный по концам с фланцами 6 и 7, первый из которых соединен с фланцем 8 головки 9 блока цилиндров (на фиг. не показан) двигателя, а второй - с установочным фланцем 4 карбюратора 1, . патрубок 10, расположенный коаксиально с зазором внутри впускного трубопровода 5 и образующий своей внутренней частью впускной тракт 11 для топливовоэдушной смеси, и один или несколько дополнительных трубопроводов 12, каждый из которых имеет калиброванное отверстие 13 и обратный клапан 14, Патрубок 10 с одного конца имеет фланвц 15, жестко соединенный с фланцами 4 и 7 карбюратора 1 и впускного трубопровода 5, а другой конец патрубка 10 выполнен свободным и обращен в сторону головки 9. Дополнительные трубопроводы12 сообщают додиффузорную...

Номер патента: 1728519

Опубликовано: 23.04.1992

Авторы: Иову, Мартынюк, Шерстюков

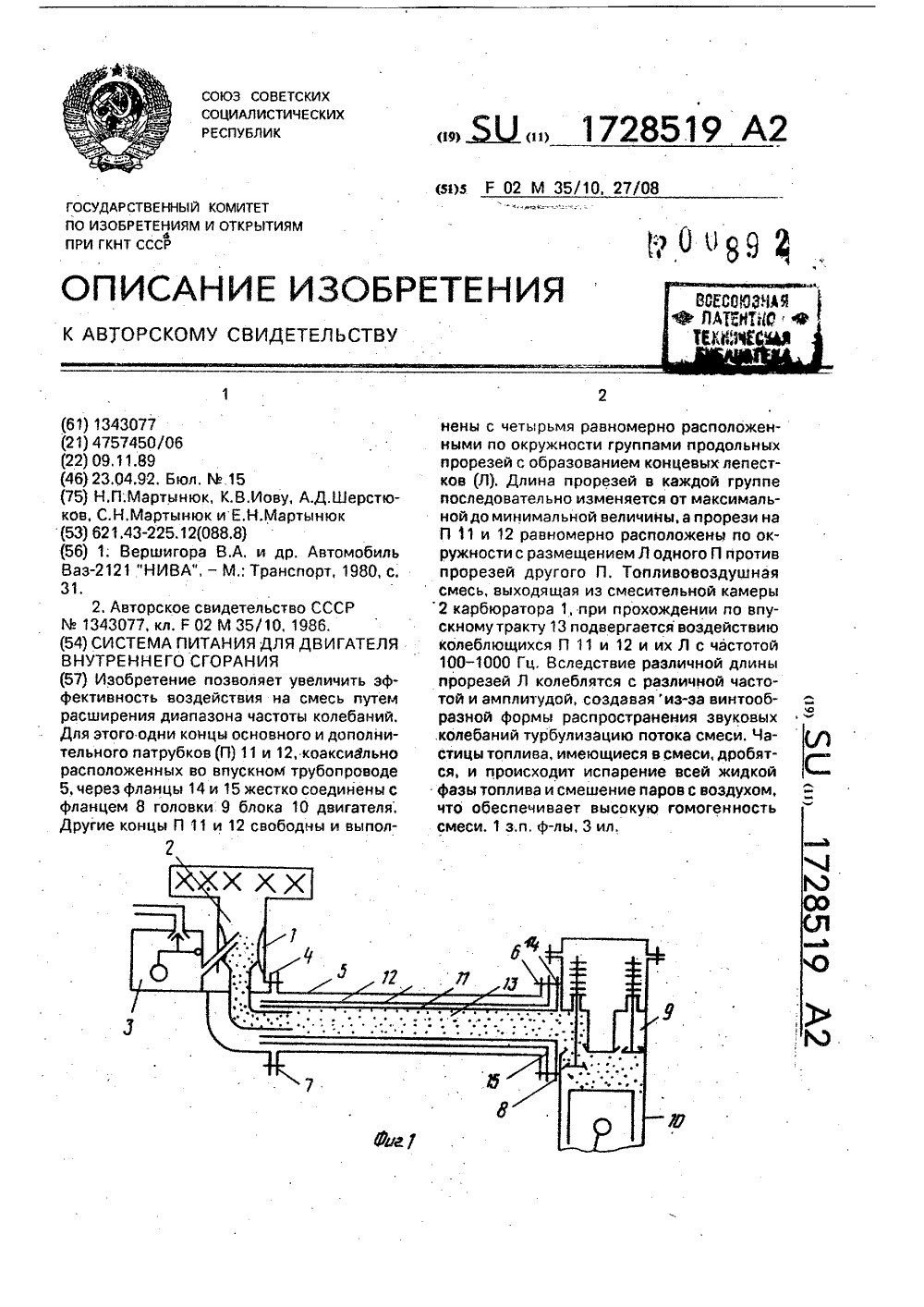

МПК: F02M 27/08, F02M 35/10

Метки: внутреннего, двигателя, питания, сгорания

...свободным со стороны другого конца, причем патрубки со стороны свободных концов выполнены с четырьмя равномерно расположенными по окружности группами продольных прорезей с образованием концевых лепестков, а длина прорезейв каждой группе последовательно изменяется от максимальной до минимальной величины, при атом прорези на патрубках5 выполнены равномерно расположеннымипо окружности, а лепестки одного патрубкарасположены против прорезей другого патрубка,На фиг, 1 схематично изображена пред 10 лагаемая система питания для двигателявнутреннего сгорания; на фиг, 2 - разверткаотносительно продольной оси основного идополнительного патрубков; на фиг. 3 - трубопровод, разрез.15 Система питания содержит карбюратор1 со смесительной и...

Номер патента: 1719922

Опубликовано: 15.03.1992

Автор: Шерстюков

МПК: G01K 5/50

Метки: жидкостей, сигнализатор, температуры

...жидкости при любом положении сигнализатора.Резервуар 2 и трубка 4 с компенсатором 5 изготовлены из металла или пластика, причем резервуар 2 расположен вплотную к стенке корпуса 1 вблизи его геометрической середины.В качестве рабочего вещества 3 применяют газ, например азот, пар эфира или жидкость с большим коэффициентом объемного расширения, например сложный эфир, или газо- или парожидкостную смесь. При использовании в качестве рабочего вещества 3 газа,целесообразно помещать его в резер.вуар 2 в виде гидратов,Длина трубки ч выбрана с такимрасчетом, цтобы перемещаемый рабочим веществом 3 плунжер 7 с уплотнениями 6 находился в пределах ее прямолинейного (рабочего) участка привсех допустимых значениях сигнализируемой температуры. Диаметр...

Номер патента: 1456296

Опубликовано: 07.02.1989

Авторы: Мелехин, Ольшанский, Шерстюков

МПК: B23Q 7/08

Метки: ориентации

...по сигналу датчика 14,взаимодействующего с опорной пласти ной МЗ, закрепленных соответственнона ловителях. 1 з.п. ф-лы, 5 ил. 2чик 14 установлен на ловителе с возможностью изменения своего относительного положения в горизонтальнойплоскости, ограниченного вилкой М 5.Устройство работает следующим образом.Детали, типа ступенчатых валиков,поступающие по подающему лотку 1,останавливаются в зоне работы ловиМО телей в наклонном положении (фиг. 3и 4). В зависимости от длины деталейловители автоматически сближаются(разводятся) до подвода их призм 3и 4 под соответствующие части деталиМ 5 цилиндрической формы,Затем ловители начинают подниматься вверх до момента соприкосновенияодного из щупов 5 и 7 каждого ловителя с поверхностью детали (фиг....

Номер патента: 1430267

Опубликовано: 15.10.1988

Авторы: Даниленко, Раскин, Шерстюков

МПК: B26D 1/38

Метки: бумажного, полотна, резки, рулонного

...между рулонцицей 2 и механизмом протяжки на корпусе 5 установлены дисковые врагцающиеся ножи 10 продольной резки, легко настраиваемые на нужный формат посредством перестановки их ца опорной оси. Для осуществления поперечной резки бумаги в корпусе 5 установлен узел поперечной резки, содержащий роторс приводом 12. На роторе 11 радиально установлен зубчатый цож 13 поперечной резки с зубьями 14, режущая часть которых выполнена в виде пирамиды с вершиной, обращенной по направлению врагцения ротора 11. Угол а при вершине пирамиды зуба 14 ножа3 выбран равным 45. На корпусе 5 неподвижно, цо с возможностью настройки при помощи винтов 5 при необходимости ца нужный зазор 6 (в зависимости от толщины бумаги) закреплена зубчатая планка 17. Для...

Номер патента: 1423630

Опубликовано: 15.09.1988

Автор: Шерстюков

МПК: C25D 17/06

Метки: гальванических, изоляции, подвесок

...четзллического покрытия из-за экранирун)- ц(его действия, так и химическое растворе. ние мдтериала подвески вслелствие ее католной цоляризации.Гри этом распрелеление тока в электро- ,чите неравномерно, магнитное поле у поверхности леталей неоднородно и можст достигать на острых краях и выступах ле. тдлей величины, близкой к величине ма нит ного поля у поверхности подвески. 11 д таких участках деталей ферромагнитные частицы могут образовывать неподвижный плотный экран, предотвращающий осажленис: покрытия 1 тобц избежать этого явления, рс ком(илу(тся элементы цодвески полностьк) или частично изготавливать из ферромагнитного мд териала или предварительно наносить слой такого материала, тем самым во мцо(о рзз усилив магнитнОе поле у...

Номер патента: 1399377

Опубликовано: 30.05.1988

Автор: Шерстюков

МПК: C25D 5/00

Метки: гальванических, нанесения, покрытий

...составляет 0,900,99 их точки Кюри (соответственноточка Кюри составляет 1,01-1,11 абсолютной рабочей температуры электролита), можно максимально использовать их магнитные свойства. В частности, ферромагнитные частицы, содержащие такие материалы, позволяют наносить гальванопокрытия на детали самой сложной конфигурации, так как ониэкранируют поверхность деталей в широких пределах локальных плотностейтока. Частицы, содержащие такие мате1399377 ВНИИПИ Заказ 2648/30 Тираж 621 Подписное Произв-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 риалы, эффективны при нанесении гальванопокрытий на детали из материалов с высокой остаточной намагниченностью; При гальванопокрытии таких деталей после отключения тока остаточная на 5 магниченность...

Номер патента: 1249548

Опубликовано: 07.08.1986

Авторы: Бакасов, Дитман, Шерстюков

МПК: G06G 7/57

Метки: газа, моделирования, пространственного, течения

...вектора Н моделируются с помощью соленоидов 9, питание на которые пода,ется через дроссель 13 от усилителей 5 мощности, Величина магнитного потока, создаваемого соленоидами 9, за висит от токов, протекающих по их обмоткам, которые зависят от величины индуктивного сопротивления дросселей. Индуктивное сопротивление дросселязависит от магнитной проницаемостии сердечника, которая является функцией от напряженности магнитного поляв сердечнике, задаваемого катушкой 15индуктивности, Ток, протекающий в катушке 15 индуктивности, пропорционален величине сигнала, снимаемого скатушки индукционного датчика 10, аследовательно, и величина, соответствующей составляющей вектора напряженности магнитного поля. Таким образом, величина магнитного...

Номер патента: 1233181

Опубликовано: 23.05.1986

Авторы: Абакумов, Бакасов, Дитман, Шерстюков

МПК: G06G 7/44

Метки: вихревых, моделирования, пространственных, проточной, течений, турбомашин, части

...15 поворотную тягу 16 из днамагнетика,3крюки 17 из диамагнетика,Устройство работает следующим образом. На диэлектрическую панель 1 устанавливаются элементы модели 3 выходного аппарата, модель 4 рабочего колеса, модель 8 входного направляющего регулируемого лопаточного аппарата и модель 14 входной камеры. Для изменения геометрии проточной части модели, например при исследовании нестационарного процесса взаимодействия рабочего колеса с неподвижными элементами, колесо поворачивают вокруг оси вращения на определенный угол. Устанавливая рабочее колесо в различ. ных положениях относительно.неподвижных элементов, определяют зависимость поля скоростей от угла поворота колеса, Задаваясь величиной угловой скорости вращения рабочего...

Номер патента: 1219556

Опубликовано: 23.03.1986

Авторы: Абабий, Алимбочко, Багненко, Иову, Мовчан, Рубличан, Шатилин, Шерстюков, Шкатулов

МПК: C04B 26/26

Метки: асфальтобетонная, смесь

...5Цель изобретения - повышение прочности и снижение водонасыщения асфальтобетона,Асфальтобетонную смесь получаютследующим образом; ОВ разогретый до 70-80 С битумвводят керосин, нагретый до 60-70 С.Полученное вяжущее смешивают с золошлаковой смесью, нагретой до 8090 С, 15Топливный отход тепловых и электростанций - золошлаковая смесьимеет следующий гранулометрический состав, Й помассе асфальтобетонной смеси: 2 ОЗола, фракции0,314 мм 34-35Шлак, фракции0,314-0,63 мм 300,63-1,25 мм 15 д Битум1,25-2,5 мм2,5-5,0 мм 1-25,0-10,0 мм 1-1Указанный гранулометрический состав, составляющий структурный каркас асфальтобетонной смеси, обеспечивает получение плотной массы иконтактной прочности частиц.Асфальтобетон, приготовленный иээолошлаковой...

Номер патента: 1189663

Опубликовано: 07.11.1985

Автор: Шерстюков

МПК: B24B 31/02

Метки: полирования

...повышение качества обработки.На фиг1 изображено устройство,общий вид; на фиг, 2 - вид А нафиг1; на фиг, 3 - сечение Б-Бна фиг. 2.Устройство для полирования содержит ванну 1 с рабочим раствором 2, погружной барабан 3, которыйс помощью осей 4 крепится кронштейнами 5 к крьппке ванны (не показана) .Вращение от двигателя (не показан)передается на шестерню 6, связанную с осями цепью 7; Загрузка и выгрузка деталей и, рабочих тел производится через дверцу 8. На торцахбарабана имеются отверстия, выполненные в виде радиальных прорезей 9,снабженных лопастями 10,Устройство работает следующимобразом.Детали и рабочие тела загружаютсяв барабан 3 через дверцу 8. Затем 189663 гбарабан 3 погружается в ванну 1 с рабочим раствором 2 и приводится во...

Номер патента: 1186838

Опубликовано: 23.10.1985

Авторы: Баранов, Годин, Грачев, Корф, Непомнящих, Раскин, Сокольский, Шерстюков

МПК: F15B 11/12

Метки: пневмогидравлический, позиционный, привод

...включающий цифровой пневмоцилиндр 7, шток 8 которого жестко25связан с поршнем 9, установленнымв гидрокамере 10 с образованиемпоршневой 11 и штоковой 12 полостей, управляющий гидроаппарат,выполненный в виде четырехлиней- ЭОного трехпозиционного гидрораспределителя 13 с электромагнитным управлением, обеспечивающий в нейтральной позиции одновременное подключение поршневой 11 и штоковой 35 12 полостей к сливу, в одной иэ крайних позиций - подключение поршневой полости 11 к одной из рабочих полостей 5 и 6 через направляющий четырехлинейный гидрораспредели тель 14 с электромагнитным управлением, штоковой полости 12 - непосредственно к сливу, а в дополнительной крайней позиции - одновременное подключение одной иэ рабочей полостей 5 и...

Номер патента: 1147855

Опубликовано: 30.03.1985

Авторы: Дитман, Шерстюков

МПК: F04D 17/08

Метки: компрессор, центробежный

...оси газ поступает в улитку 7 и черезпатрубка, и радиусом, про- выходной патрубок 2 подается к потреходящим через входную кром- бителю. Газ натекает на лопатки 5ку 1-ой лопатки в на диффузора 4 под углами оМ, соответправлении развития улитки ствующими безударному обтеканию.корпуса, рад За счет лопаток 5 с переменными угласд - теоретический угол выхода ми выхода слопаток 5 учитывалопаток диффузора, ется несимметричность улйтки 7, чтоНа чертеже показан центробежный 5 обеспечивает снижение потерь энеркомпрессор, поперечный разрез. гни в рабочем колесе 3 и диффузоре 4.Центробежный компрессор содержит Таким образом, безотрывное обтеулиточный корпус 1 с выходным патруб- канне рабочего колеса и лопаток дифком 2 и установленное в корпусе 1 фузора...

Номер патента: 1147477

Опубликовано: 30.03.1985

Авторы: Боброва, Верховский, Карпов, Усольцев, Шерстюков

МПК: B21D 22/22

Метки: вытяжки, штамп

...порогов и нижний прижим, тормозные порогизакреплены по периферии матрицы и наклонены относительно рабочей поверхности прижима под углом 70-80.На чертеже изображен штамп для вытяжки с закрепленными в нем тормознымипорогами, разрез,Штамп для вытяжки содержит верхнюю подвижную часть, выполненную в виде пуансона 1 и верхнего прижима 2, инижнюю неподвижную часть в виде матрицы 3 и нижнего прижима 4 и тормозныеП-образные пороги 5, закрепленные на боковой стенке матрицы 3 и выступающие надее рабочей поверхностью с углом наклона Ыотносительно рабочей поверхности нижнегоприжима 4, равным 70-80.45Тормозные пороги 5 закреплены болтами 6 к матрице 3, оси которых расположеныперпендикулярно боковой поверхности выемки 7 матрицы 3;Штамп для...

Номер патента: 1129389

Опубликовано: 15.12.1984

Авторы: Россель, Шерстюков

МПК: F01D 9/02

Метки: диффузор, лопаточный, турбомашины, центробежной

...имеющие одинаковый наружный диаметр и равномерно расположенные поокружности выходные кромки, площади,проходных сечений межлопаточнйхканалов иа входе дополнительных лопаток равны между собой, а их суммасоставляет 1,5-1,25 площади межлопаточных каналов.45Ъ При этом основные лопатки могутбыть выполнены двухъярусными, а дополнительные лопатки иметь максимальную толщину, составляющую 0,3-0,6 отмаксимальной толщины основных лопаток.На фиг,1 показан диффузор, попе";речный разрез; на фиг,2 - то же,меридианальное сечение на фиг.3диффуэор с двухъярусными основнымилопатками,Лопаточный диффузор центробежнойтурбомашины содержит боковые стенки1 и установленные между ними с образованием межлопаточных каналов 2 основные 3 и дополнительные 4 лопатки,...

Номер патента: 1102842

Опубликовано: 15.07.1984

Авторы: Алимбочко, Иову, Миронов, Молчанов, Свердлов, Шерстюков

МПК: E02B 8/08

Метки: водозаборного, рыбозаградительное, сооружения

...очистки, что приводит к локальному увеличению скоростей потока и травмированию молоди рыб.Цель изобретения - повьпаение эффективности рыбозащиты.Поставленная цель достигается тем, что рыбозадерживающий экран выполнен в виде натянутых на каркасе в наклонной плоскости струн, при этом трубы пневмогидравлического устройства закреплены на каркасе горизонтально и на них по образующим 30 со стороны экрана выполнена перфорация, причем площадь перфораций увеличивается в каждой последующей вышележащей трубе.С целью повышения эффективности 35 работы в водотоке с прямоугольным поперечным сечением расстояние между крайними перфорациями в трубах равно у дна ширине экрана и на каждой вышележащей трубе уменьшается.Кроме того, с целью повышения ....

Номер патента: 1062728

Опубликовано: 23.12.1983

Авторы: Дитман, Крившич, Шерстюков

МПК: G06G 7/44

Метки: моделирования, проточной, стенд, турбомашин, части

...которые протекает ток, моделируют соответственно гндродинамические потоки: расходный поток, протекающий через всю модель исследуемойобласти ( поток протекания), вихревой поток в зоне рабочего колеса (поток вытеснения 1 и циркуляционные потоки вокруг всех профилей лопаток,с помощью которых выполняется условие, аналогичное условию ЧаплыгинаЖуковского. Для совмещения относительного вращательного течения вобласти рабочего колеса с абсолктнымтечением в области неподвижных элементов проточной части равномернопо окружности на входе и выходе рабочего колеса установлены штыревыеэлектроды,Такое выполнение стенда позволяет на основе косвенной математической аналогии между гидродинамическим полем скоростей и электрическим полем напряженности в...

Номер патента: 1038319

Опубликовано: 30.08.1983

Авторы: Вайнберг, Великодный, Иову, Ладыженский, Скрипник, Спиваков, Шерстюков, Шкатулов, Шмигальский

МПК: C04B 33/00

Метки: керамических, масса, стеновых

...бактерий, количество которых варьируется от 2250-2800 млн.шт/г ила, Содержание органических веществ в иле составляет 85-954, минеральных веществ 5-154. Удельная поверхность активного ила 90-100 м 2/г сухого вещества, вследствие чего он обладает большой адсорбционной способностью.Активный ил применяют в биофильтрах, используемых для очистки сточ 19ных вод, а также как добавку к кормам сельскохозяйственных животных.В результате добавки активного ила аморфный коллоид, состоящий иэ скопления бактерий, грибов и микроорганизмов ), содержащего пластифицирующие продукты, обладающие клеющей способностью, повышается пластичность массы, увеличивается прочность сформованных иэделий, Наличие в составе ила аморфизованных продуктов разрушения...

Номер патента: 972004

Опубликовано: 07.11.1982

Авторы: Алимбочко, Байлук, Барабанов, Иову, Кот, Мовчан, Репецкий, Ткачук, Шерстюков

МПК: E02D 17/18

Метки: земляных, намыва, одностороннего, поярусного, сооружений

...б 9 - .1 д 20,Ф 1где ц - первоначальное значение удельотного расхода твердых частиц понамываемому откосу, кг/м с;ц - то же воды, кг/м с;Д - коэффициент, зависящий от категории намываемых пород 1/м;- ускорение свободного падения,9,81 м/сЫ - гидравлическая крупность частиц, м/с;й - средний диаметр частиц 50% обеспеченности, м.Кроме того, с целью снижения трудозатрат по возведению, выпуск пульпы можетбыть осуществлен сосредоточенным потокомиз точки пересечения переходных дамб, сопрягаемых в одном из углов участка намыва.На чертеже представлен створ намываемого яруса, разрез.Способ осуществляется в следующей последовательности. Возводят по контуру сооружения дамбы обвалования 1, в пространстве между которыми сооружают сбросныеколодцы 2. На...

Номер патента: 958580

Опубликовано: 15.09.1982

Авторы: Алексеев, Здоровченко, Иову, Лукавский, Молчанов, Нестеров, Нижник, Рытиков, Свердлов, Шатилин, Шерстюков, Шкатулов

МПК: E02B 9/04

Метки: струенаправляющее

...всторону водозаборного сооружения шириной по линейному закону, причемнижняя кромка полотнища выполненаступенчатой. На фиг. 1 изоб ляющее устройство фиг. 2 - разрез А Струенаправляю стоит из поплавко на поверхности во цам которых эакре автопокрышки 2, и поплавков 1 от по 25 рении, Поплавки 1 кости и соединены ми 4. К нижней ча прикреплены тросы концом закреплены 30 якорями 7,"Патент",ул.Проект НИИПИ 3 ираж 709 ,илиал ППП Ужгород 4 росы 5 пересекаются между собой под углом 90 и в местах пересечения могут быть закреплены друг к другу. Это позволяет исключить продольное смещение поплавков 1.К поплавкам 1 и тросам 5 прикреплено полотнище 8 из отдельных полос стеклоткани. Каждая полоса имеет высоту, увеличивающуюся по линейному закону...

Номер патента: 934943

Опубликовано: 15.06.1982

Авторы: Барабанов, Капрал, Киор, Кот, Мовчан, Репецкий, Шерстюков

МПК: A01B 79/00

Метки: золоотвалов, образования, плодородного, рекультивации, слоя, хвостохранилищ

...0,4 - 0,5 м, т.е, равную 1,2 - 1,3 ЬЬ 111 ющую его мощность величиной в 1,3 - 1,4 ЬЬ. с проведением направления борозд под углом толщины слоя ила с направлением борозд 40-145 к продольной оси дамбы, а затем под углом 10 - 20 к продольной оси дамбы, культивируют грунт лущильниками и другими а затем производят культивирование почвы , сельскохозяйстве 1 шыми орудйями, подготав- для высева сельскохозяйственных культур, ливая его для высева сельскохозяйственных 1 Осредненный химический состав исходных культур. составляющих золошлаковых материалов иНамыв пород основания золошлакоотвала природного ила из Кучурганского лимана осуществляют сосредоточенным потоком Молдавской ГРЭС приведен в табл, 1,Таблица 1 в,% Компоненть одныи ил 80...

Номер патента: 920771

Опубликовано: 15.04.1982

Авторы: Бакасов, Дитман, Россель, Шерстюков

МПК: G06G 7/57

Метки: моделирования, обтекания, поступательно-циркуляционного, профилей

...а и Ь, с - скорость на образующей профиля в даннойточке еТаким образом, выполнение устройства в соответствии с изобретением поз 10 воляет повысить точность моделированияКроме того, в связи с повышеннойточностью моделирования предложенноеустройство позволяет расширить классрешаемых задач, что связано с возможностью исследования зависимости циркуляции вокруг профиля при различнойгеометрии его хвостовой части. Устройство для моделирования поступательно-циркуляционного обтеканияпрофилей, содержащее исследуемую область, выполненную из токопроводящейсреды, электроды для создания поперечного и продольного электрических полей,установленные по контуру исследуемойобласти, и плоский электрод, геометрически подобный профилю, расположенныйв...

Номер патента: 883928

Опубликовано: 23.11.1981

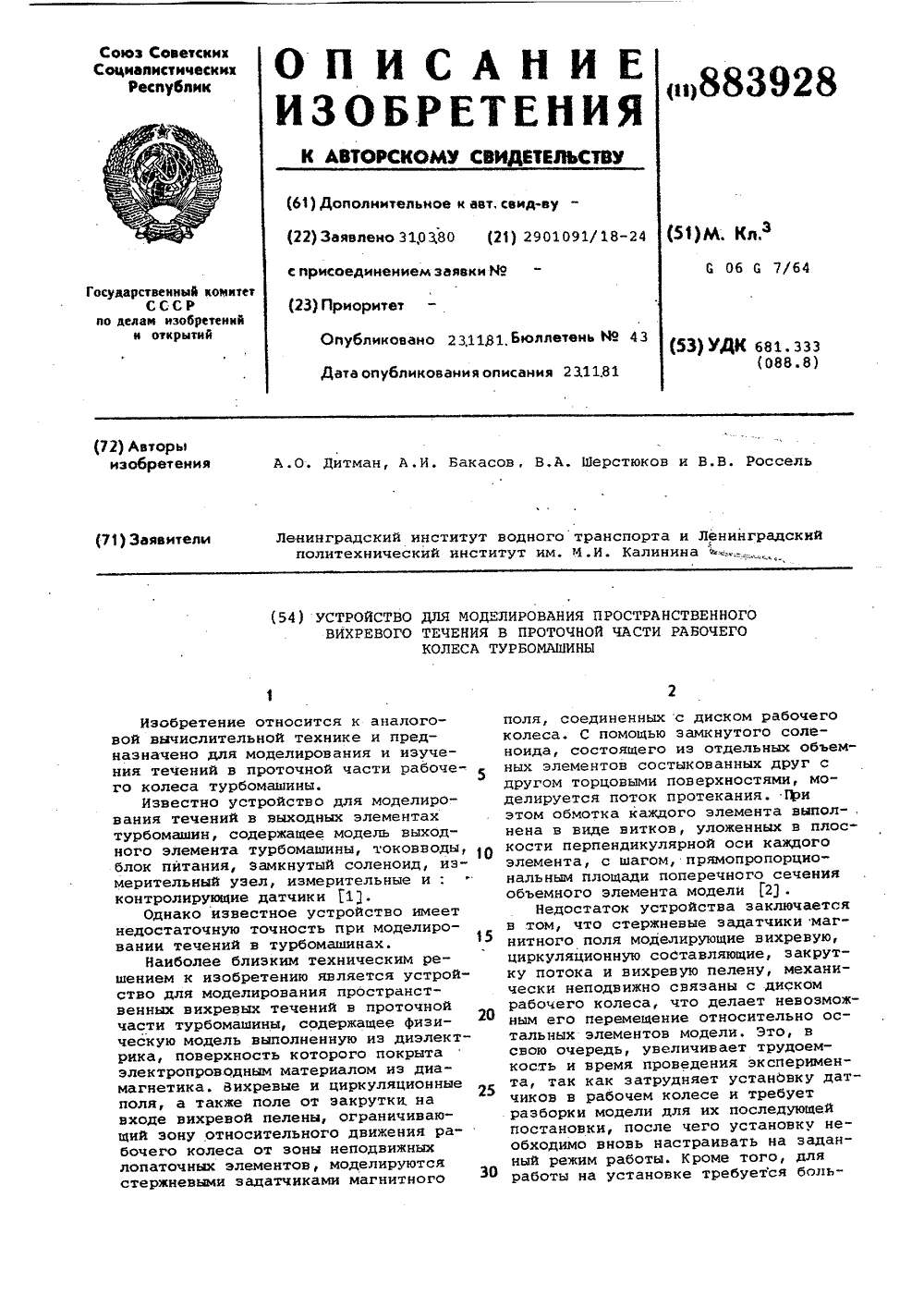

Авторы: Бакасов, Дитман, Россель, Шерстюков

МПК: G06G 7/64

Метки: вихревого, колеса, моделирования, пространственного, проточной, рабочего, течения, турбомашины, части

...выводы стержневых задатчиковмагнитного поля и одни торцы направляющих стоек закреплены на основании, 40а другие торцы направляющих стоек.закреплены на нокрывном диске, адиск рабочего .колеса установлен нанаправляющихстойках с возможностьюперемещения по стойкам, диск рабочего колеса закреплен на направляющихстойках при помощи винтов. На чертеже приведена схема предлагаемого изобретения. 50Устройство содержит физическую модель 1, лопатки 2, диск рабочего колеса 3, направляющие стойки 4, основание 5, винты 6, согласующие и измерительные индукционные датчики . 7 и 8, стержневые задатчики,магнитного поля первой группы 9, покрывной диск 10, стержневые эадатчики магнитного поля второй группы 11, стержневые задатчики магнитного поля...

Номер патента: 860090

Опубликовано: 30.08.1981

Авторы: Бакасов, Дитман, Крившич, Россель, Селезнев, Филиппов, Шерстюков, Шкарбуль

МПК: G06G 7/44

Метки: вихревых, моделирования, пространственных, проточной, течений, турбомашин, части

...равномерно распределены по диску рабочего колеса и соединяются с ним при40 помощи контакта-гайки 32, а от пок-рывного диска изолированы втулками 33, Для их монтажа в центральной части объемной модели установлен диск 24 из диэлектрикаЦиркуляционные потоки вокруг лопаток рабочего колеса, лопаток выходного направляющего лопаточного аппарата, лопаток входного направляющего регулируемого аппарата создаются соответственно стержневыми задатчиками 12 - 14. Лопатки 6 и 8 изолированы от покрывного диска диэлектриком , а проводники 12 и 13 с током, расположенные в полостях лопаток 6 и 8, соединяются с диском рабочего колеса и выходного направляющего лопатОчного аппарата с помощью контакта-гайки 32 и изолированы от покрыв- ного диска втулкой...

Номер патента: 618756

Опубликовано: 05.08.1978

Авторы: Дитман, Селезнев, Филиппов, Шерстюков

МПК: G06G 7/64

Метки: выходных, моделирования, течений, турбомашин, элементах

...б и контролирующие 7 датчикиеМодель 1 выходного элемента тур" бомашины состоит иэ стенок 8 с вход- ной 9,выходной 10 и разделительной 11 кромками.Замкнутый соленоид 4 содержит четырехгранные призмы 12-17 с обмотками 18-23.Измерительный узел 5 включает коммутатор 24, измерительный блок 25 и цифропечатающий блок 26 . 10Устройство работает следующим образом.В модели 1 путем принудительного задания токов с помощью блока питания 3 реализуется требуемое распределение 5 токов, создающее в воздушной полости модели 1 циркуляционное магнитное поле, моделирующее циркуляционную составляющую трехмерного потока. Одновременно от обмотки 12 подается нап ряжение на обмотки соленоида 4, создающего магнитное поле, моделирующее поток...

Номер патента: 581325

Опубликовано: 25.11.1977

Авторы: Апанасенко, Калинкевич, Селезнев, Симонов, Шерстюков

МПК: F04D 29/44

Метки: диффузор, лопаточный, турбомашины, центробежной

...позволяет п словиях увеличить пл о проходного сечени о р еге л а и Г бом- число лопаток.Источники информациимание при экспертизе;1. Патент франции Жкл. Г 04 П;,1962,2. Селезнев К, П, ичет турбокомпрессоров.ние", 1968, с. 141,ки; пятые во вниоэффициент пропорциона 0005 - 0,008; иус расположения пекущий радиус на входно кущий угол, отсчитывае правлении от передней к участ й в о омки; ужном н 3Ртекущий угол, отсчитываемый вокружном направлении от передней кромки;- число лопаток. На фиг. 1 приведен лопагочный диф фузор центробежной турбомашины, продольное сечение; на фиг, 2 - сечение А-А на фиг. 1. Лопаточный диффузор содержит Конструкция ло о предлагаемому иэ ри прочих равных у о щадь минимальног я диффузоря.В частности, для...

Номер патента: 529304

Опубликовано: 25.09.1976

Авторы: Анисимов, Селезнев, Хенталов, Шерстюков

МПК: F04D 29/44

Метки: диффузор, лопаточный, радиальный

...такой же площади 2 каналов, расположенных по другую сторозанных коротких лопаток.Это позволяет повысить к.п.д. и напор На фиг. 1 изображен описываемый диффузор, аксонометрическая проекция, на фиг, 2-разрез А-А на фиг. 1,Диффузор содержит диски 1,2 с неподвижно закрепленными между ними длинными 3 и короткими 4 лопатками. Длинные лопатки 3 на входном участке до начала коротких лопаток образуют решетку первого яруса, а длинные лопатки 3 и короткие 4 образуют решетку второго яруса. Входные кромки коротких лопаток расположены от входа в диффузор на расстоянии равном 1,0 - 1,5 расстояния от входа до наименьшего сечения канала между длинными лопатками и измеренного по оси этого канала, а каналы, расположенные от коротких лопатококружной...

Номер патента: 525810

Опубликовано: 25.08.1976

Авторы: Анисимов, Апанасенко, Медведев, Селезнев, Шерстюков

МПК: F04D 29/44

Метки: диффузор, компрессора, лопаточный, центробежного

...входных кромок ширина межлопаточных каналов (во-по задней и в, - по передней поверхности лопаток) одинакова, но уже на расстоянии (0,15 - 0,25) В от,входной кромки лопатки ширина канала Ь научастке задней поверхности в 1,21,5 раза больше ширины канала Ьл - на участке передней поьерхности лопатки.Поток рабочего тела натекает на лопатки ипроходит по межлопаточным каналам, где вследствие замедления ско осги г.отока происходит преобразование кинетиче:кои л;"ргии в энергию давления, При обтекании лола ки .,коло передней кром 525 81 Г"горле" канала, определяемой как произведение .,диаметра вписанной окружности с 1,-на среднюю ширину межлопаточного канала 5+Ь ) /Я,Все это уменьша.ет потери энергии в диффузоре, особенно при около- Ь...

Номер патента: 523197

Опубликовано: 30.07.1976

Авторы: Анисимов, Селезнев, Хенталов, Шерстюков

МПК: F04D 17/12

Метки: концевая, ступень, центробежной

...концевые ступени центробежных машин, содержащие спиральный корпус и установленные в нем рабочее колесо и лопаточный диффузор.Недостатками известных ступеней явл сравнительно невысокое к.п.д. и малая экономичных рабочих режимов диффузо всей ступени в целом.С целью повышения к, п.д. в зоне ра режимов в предложенной концевой ст центробежной машины лопатки диффузо тановлены с переменными углами входа, равными углу натекания потока на лопатку.На чертеже изображена концевая ступень центробежной машины.В спиральном корпусе 1 установлено рабочее колесо 2 и лопаточный диффузор 3, Лопатки 4 диффузора установлены с переменными углами входа (аз азаз, а,), равными углу натекания потока на лопатку. Поток газа (жидкости) из рабочего...
