F04D — Насосы и компрессоры необъемного вытеснения

Номер патента: 1560822

Опубликовано: 30.04.1990

Авторы: Виссарионов, Ходанков

МПК: F04D 29/40

Метки: всасывающая, насоса, труба

...а именно к конструкциямподводящих устройств насосов.Цель изобретения - повышение КПДпутем снижения потерь напора,На фиг,1 изображено предлагаемоеустройство, разрез; на фиг.2 - сечение А-А на фиг.1.Всасывающая труба насоса содержитводной горизонтальный конфузор 1,сциральную камеру 2 со скошеннымдном, направляющий конус 3 и вертикальный конфузор 4, отношение площадй входного 5 и выходного б сеченйй вертикального конфузора 4 равно35-4,0.Устройство работает следующим обрЭзом.При работе насоса жидкость поступает в горизонтальный конфузор 1,спиральную камеру 2 и далее, обтекая конус 3, в вертикальный конфузор 4, за выходным сечением 6 которого уста 5новлено рабочее колесо насоса. Выпол нение трубы согласно изобретения позволяет снизить...

Номер патента: 1560823

Опубликовано: 30.04.1990

Авторы: Бражник, Тесленко

МПК: F04D 29/40

Метки: корпус, насоса

...полостей, о т л и - ч а ю щ и й с я тем, что, с целью снижения затрат на изготовление и повышения надежности путем демпфирования пульсаций жидкости, в перегородках выполнены отверстия, сообщающие технологические полости с проточными каналами. Составитель С. КраснйшовРедактор Т, Парфенова Техред Л,Олийцык 1Корректор С. Шекмар Подписное Тираж 497 Заказ 965 ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 Изобретение относится к гидромашиностроению, а более конкретно кконструкции центробежных насосов.Цель изобретения " снижение затрат5на изготовление, повышение надежностипутем...

Номер патента: 1560824

Опубликовано: 30.04.1990

Авторы: Симкин, Сударев, Цуриков

МПК: F01D 25/30, F04D 29/54

Метки: диффузор, турбомашины

...компрессоростроению и может быть использовано в осевых диффузорах компрессоров и турбин. 5Цель изобретения - расширение диапазона устойчивой работы путем стабилизации вихревого потока.На фиг,1 показан предлагаемый диффузор, изометрия; на фиг.2 - то же, 10 оковой вид.Диффузор содержит корпус 1 с вихревой камерой 2,в которой выполнены каналы 3 для вдува рабочего тела, Ориентированные в направлении вихре вого потока, В камере 2 выполнены каалы 4 для отсоса рабочего тела, расоложенные перед каналами 3 для вдуа и по ходу вихревого потока и риентированные в направлении послед ьего, Выходной участок 5 каждого канала 3 для вдува рабочего тела и входной участок 6 каждого канала 4 для отсоса рабочего тела наклонены к плоскости А-А,...

Номер патента: 1560825

Опубликовано: 30.04.1990

Автор: Бахтерев

МПК: F04D 29/70

Метки: гаврилова, насоса, фильтр

...устройствам насосов,Цель изобретения - повышение ка 5чества очистки и уменьшение количества фильтрующего элемента путемболее равномерного распределения последнего по сечению фильтра,На чертеже показан предлагаемый 10фильтр, разрез.фильтр насоса содержит корпус 1й, фильтрующий элемент 2, корпус выпол"нен в виде конфузора, на торцовых поверхностях которого установлены проницаемые перегородки 3 и 4, а Фильтрующий элемент 2 представляет собойсыпучую массу в виде гранул, расположенных в свободном состоянии внутр корпуса 1, причем гранулы изготовлены из материала с удельным весом,большим удельного веса перекачиваемой жидкости, перегородка 3, установленная на входе в конфузор, выполиена в виде конуса, обращенного вершиной к выходу конфузора,...

Номер патента: 1560826

Опубликовано: 30.04.1990

Авторы: Гаммер, Креккер, Лю, Помашев

МПК: F04D 29/70

Метки: входное, насоса

...и жестко связан с перепускнымнатрубком 12, На входе приемной камеры 5 выполнена кольцевая расточка 13с внутренним диаметром, большим внутреннего диаметра приемной камеры 5,и наружного диаметра патрубка 2 подвода смеси, а обратный клапан 8 выполнен в виде круговых сегментов 14,закрепленных на торце приемной камеры 5 с возможностью отгибания в расточку 13, причем высота расточки равна радиальному размеру сегментов 14.Устройство работает слецующим образом,После запуска насоса жидкость поддавлением. через патрубок2 поступает в полость 10 обтекателя 7. Приэтом диаФрагма 11 вместе с патрубками 12 и 2 перемещается вверх, асегменты 14 клапана 8 отгибаются врасточку 13 и Фиксируются в ней патрубком 2, В таком положении входноеустройство полностью...

Номер патента: 1408875

Опубликовано: 30.04.1990

Авторы: Виноградов, Кучинский

МПК: F04D 17/08

Метки: компрессор, центробежный

...поавт. св. У 1342126,Бель изобретения - повышение И 1 Ди упрощение изготовления.На фиг,1 изображен центробежныйомпрессор, продольный разрез; на 10иг,2 - вид по А на фиг.1,11 ентробежный компрессор содержиторпус 1 и, последовательно располоенные в нем рабочее колесо 2 и лопаочный диАфузор 3 с щитком 4, размеенным в зоне покрывного диска непоказан) рабочего колеса 2, при этомток 4 дифйузора 3 снабжен радиальными ребрами 5, контактирующими сторцовой стенкой 6 корпуса 1 и рас1 оложенными с радиальными зазорамитносительно его боковой поверхноси У, а каждое ребро 5 со стороныорцовой стенки 6 имеет участок 8,эогнутый по направлению вращения раочего колеса 2,Нри работе компрессора рабочее теЛо, прошедшее колесо 2 и лопаточный диффузор 3,...

Номер патента: 1562530

Опубликовано: 07.05.1990

Автор: Семенов

МПК: F04D 3/00

Метки: колесо, предвключенное, шнековое

...на станках с числовым программным управлением, имеющим переменный угол установки фрезерной головки, что позволяет создавать преднасосы сложной конструкции,имеющие переменный радиус втулки 1и изменяющийся вдоль оси и радиусаугол установки лопастей 2,Для фрезерования шнекового преднасоса сложной геометрии необходимосоставить таблицу, содержащую уголповорота заготовки д р , осевоесмещение Й 1 , Фрезерной головкиугол отклонения фрезерной головки,Совокупность .этих параметров образует кадр, обеспечивающий постоянныйугол установки лопасти вдоль оси нанекотором диаметре Э. Угол установки определяется соотношением де= агссц МР 1 Р где й =йЮ д =Д 1 +(Н - -) хй= 25 с(цЫ - сЕ)3 метре втулки вдольоси соответственно,определенные из...

Номер патента: 1562531

Опубликовано: 07.05.1990

Авторы: Бугаенко, Рожнов, Соколов

МПК: F04D 7/04

Метки: динамический, насос

...предыдущего ряда,выходные кромки б лопаток 5 распо,ложены в проточном канале 2, Каждый ;ряд рабочих лопаток 5 снабжен по взрывным диском 7,образующим с лопатками 5 и ведущим диском 4 центробежнье каналы 8, выходы 9 которых ориентированы в направлении движения середы в проточном канале 2. 25В ведущем диске 4 выполнены кольцевые проточки 10, расположенные перед входом 11 в центробежные каналы 8 . каждого ряда рабочих лопаток 5. Насос работает следующим образам. При вращении ротора 3 рабочая среда, поступающая в проточный канал 2 разделяется на две части. Часть рабочей среды поступает в кольцевую. проточку 10 на входе 11 в центробежные каналы 8 первого ряда рабочих лопаток 5, При течении по каналам 8 рабочая среда получает приращение...

Номер патента: 1562532

Опубликовано: 07.05.1990

Авторы: Заозерский, Иванов, Юрченко

МПК: F04D 19/04

Метки: вакуумный, молекулярный, насос

...во вращение.Насос работает следующим образом.Откачиваемый газ, попадая в полостькорпуса 1, взаимодействует с быстровращающимися поверхностями роторныхдисков 6 и спиральными пазами статорйых дисков 3 и 4 и переносится наСторону нагнетания и далее удаляетсяЙз корпуса 1, например, внешним Форйакуумным насосом. В процессе работыНасоса иэ-за колебаний ротора 5 тем.пературных деФормаций, а также особенностей предварительной установкиНасоса на откачиваемом объеме, возможно изменение величины зазора между статорными и роторными дисками3 4 и 6, причем наиболее негативный9 . 45характер зто изменение носит на выходе насоса, где давление откачиваемого газа наиболее высокоИзменение и неравномерность зазора приводят к снижению степени сжатия насоса...

Номер патента: 1562533

Опубликовано: 07.05.1990

Авторы: Голышев, Якимов

МПК: F04D 25/08, F04D 29/54

Метки: бытового, вентилятора, выходное

...с возможностью ращения основание 2, расположенный а нем рассеиватель 3 с отверстиямии контактирующий с его внутренней поверхностью упругий элемент с отверстиями, соосными отверстиям 4 рас. еивателя 3, Последний имеет сферическую форму, а упругий элемент выЦолнен в виде меридиональных полос 5, равномерно расположенных по окужности сферы рассеивателя 3 и снаб; енных лопатками 6, которые равномер; о размещены между отверстиями 4 и 0 аправлены к центру сферы. Отверстия 4 имеют щелевидную форму. К корпу-су 1 прикреплен электропривод , на валу 8 которого установлено рабочее . колесо 9 вентилятора.Ф Формула изобретения Выходное устройство бытового вен.тилятора, содержащее установленноена корпусе вентилятора с возможностьювращения...

Номер патента: 1562534

Опубликовано: 07.05.1990

Автор: Терюшов

МПК: F04D 27/00

Метки: компрессора, производительности

...возникающих при перемещениях байпасного клапана 5 и идущих по каналу перемещение байпасного клапана -давление, Физически нереализуемой.Включение функционального преобразователя 11 последовательно с регулятором 10 расхода газа позволяет изменить соотношение динамических характеристик компрессора по каналамперемещение дроссельной заслонки -давление в линии нагнетания и перемещение байпасного клапана - давле- .ние в линии нагнетания в желаемомнаправлении, Коррекция динамическиххарактеристик компрессора по каналу перемещение байпасного клапанадавление в линии нагнетания осуществляется изменением настроенного параметра Т, 9 156Динамическое поведение функционального преобразователя 11 определяется соотношением постоянных времени Т и Т При Т...

Номер патента: 1562535

Опубликовано: 07.05.1990

Авторы: Боярко, Демченко, Лисицын, Москаленко, Скуба, Храпова

МПК: F04D 29/04

Метки: насос, центробежный

...16, а не- вращающееся кольцо 11 уплотнения 9 установлено с возможностью аксиаль 5, ОП 8, УП 12 и по осевому зазору 7с тыльной стороны рабочего колеса3, возвращается в напорную зону 6,Выход вала 2 имеет торцовое уплотнение 9, вращающееся кольцо 10 которого установлено на диск 13 УП 12.Внешний диаметр торцового уплотнения ного перемещения и контакта с толкателями 16 и уплотнено относительно крышки 4 корпуса 1 по внешней цилиндрической поверхности 19.Насос работает следуюплм образом. При вращении рабочего колеса 3жидкость поступает в напорную зону6, откуда часть жидкости по дрссселирующим каналам 14 поступает вкольцевую полость 5 и, проходя черезупорный 12 и опорный 8 подшипникии осевой зазор , возвращается в напорную зону 6,Сила...

Номер патента: 1562536

Опубликовано: 07.05.1990

Авторы: Габов, Чегурко

МПК: F04D 29/24, F04D 31/00

Метки: колеса, лопасть, насоса, рабочего, центробежного

...Составитель В.ДевисиловТехредЛ.Сердюкова . Корректор Т.Мал ктор И.Блана ж 499 Подпис 3 1046 ГКНТ СССР Н сударственного комитета по изобретениям и открытия 113035, Москва, Ж, Раушская наб., д. 45 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 ФИзобретение относится к насосо строению, а именно к,конструкциям лопастей рабочих колес центробежных надосов.Цель изобретения. - повышение напора колеса и предотвращение разрушения лопасти при перекачивании жидкости с газовыми включениями.На фиг,1 изображена конструкция 10 , лопастей; на фиг.2 - узел 1 на фиг.2,Лопасть рабочего колеса центробежного насоса содержит лицевую 1 и тыльную 2 стороны и закругленные выходные кромки 3. Лицевая сторона 1 15 выполнена...

Номер патента: 1562537

Опубликовано: 07.05.1990

Авторы: Солтеев, Шнепп

МПК: F04D 29/28

Метки: колесо, компрессора, осерадиального, рабочее

...Ь, Колесо может иметь покрывной диск 10.Колесо работает"следующим образом. При вращении колеса рабочее тело поступает на вход 5 колеса в осевом направлений. При обтекании лопаток 3 направление скорости рабочего тела постепенно меняется на радиальное. величину от общей длины 1. лопатки,На радиальном участке 7 угол п, уменьшается по линейному закону до нуля.Колесо может иметь покрывной диск10. Благодаря выравниванию поля меридиональных скоростей осуществляется повышение КПД компрессора,4 ил,В процессе подвода к рабочему телуэнергия давления увеличивается. Привыходе 6 колеса рабочее тело дви-,жется в радиальном, направлении, Приповороте потока из осевого направ ления в радиальное согласно изобретению происходит выравниваниеполя...

Номер патента: 1562538

Опубликовано: 07.05.1990

Автор: Пятин

МПК: F04D 31/00

Метки: гидравлический, компрессор

...лопаток 7 газового трактаа выпускное окно 14 - в центральной,части противоположной торцовой стенки 4Выход 15 черпака 8 сообщенс40.межлопаточными каналами рабочих лопаток 6 жидкостного тракта через канал 16, образованный двумя коническими стенками 17 и 18 .и стаканом 19,прикреплениыми к рабочим лопаткам 6жидкостного тракта. Рабочее колесосвязано с электроприводом 20, ротор21 которого охватывает обечайку 2 изакреплен на ней со стороны торцовойстенки 4 с выпускным окном 14.50 Со стороны торцовой стенки 4 с выпускным окном 14 на внутренней инаружной поверхностях обечайки 2 могут быть установлены радиальные плас тины 22 и 23 для охлаждения сжимаемого газа,Во время работы компрессора сжимаемый газ через впускное окно 13 поступает в...

Номер патента: 1564394

Опубликовано: 15.05.1990

Авторы: Васильев, Герасименко, Наганов, Шидлович

МПК: F04D 1/00, F04D 29/66

Метки: насос, шнекоцентробежный

...перед превключенным шнеком 7, Насос снабжен зубчатой передачей, выполненной в виде ведущей шестерни 10, связанной с центральным валом 5, и ведомой шестерни 11. Ведомая шестерня 11 связана 40 с периферийным валом 6 и через паразитную шестерню 12 - с ведущей шестерней 10.Насос работает следующим образом.Привод осуществляет вращение в 45 противоположном направлении предвключенного шнека 7 и центробежного лопаточного колеса 8. При вращении центрального вала 5 с ведущей шестерней 10 вращающий момент через параэитную шестерню 12 передается к ведомой шестерне 11 и связанному с ней периферийному валу 6 с центробежным колесом 8.Жидкость поступает во всасывающий патрубок 2 со скоростью С. При про.хождении неподвижного лопаточного аппарата 4...

Номер патента: 1564395

Опубликовано: 15.05.1990

Авторы: Арефьев, Лукин

МПК: F04D 3/00

Метки: абразивных, жидкостей, насос, осевой, перекачивания

...корпуса 1 в зоне расположения отверстий 5 выполнена. кольцеваяпроточка 6. Периферийные участки 7лопастей 8 колеса 4 размещены в проточке 6,Насос работает следующим образом.При вращении лопастного колеса 4рабочая жидкость с включениями всасывается и нагнетается вдоль оси корпуса 1. От источника промывочной жидкости в камеру 2 подается чистая промывочная жидкость, которая через отверстия 5 поступает в кольцевую проточку 6. В проточке б вращаются периферийные участки 7 лопастей 8. Чистаяпромывочная жидкость, поступающаяв кольцевую проточку 6, препятствуетпопаданию в нее твердых абразивныхвключений. Выполнение кольцевой проточки 6 и размещение в ней периферийных участков 7 лопастей 8 обеспечивает создание устойчивой зоны с...

Номер патента: 1564396

Опубликовано: 15.05.1990

Автор: Кравцов

МПК: F04D 15/00

Метки: насос, регулируемый, центробежный

...12 больше, чем площадь кольца разгрузочного диска 19 и поршень 12 подпружинен, Шток 8 находится в крайнем нижнем (см. фиг,1).положении, Жестко связанные со штоком 8 стержнями 9 диски 6 находятся в крайнем нижнем положении(см. фиг,1), при этом лопасти 4 имеют максимальную ширину. Если в процессе работы насоса не обходимо изменение его характеристик,то оно производится следующим образом,Открывается регулятор 15, при этом камера 21 над поршнем 12 через регулятор 15 сообщается со всасывающей областью 16 насоса, давление в камере 11 падает и поршень 12 перемещается вверх до тех пор, пока усилие,возникающее при сжатии пружины, неуравновесит совместно с давлением вкамере 11 усилие, передаваемое кольцом разгрузочного диска 19 на поршень 12,...

Номер патента: 1564397

Опубликовано: 15.05.1990

Авторы: Дружинин, Лищенко

МПК: F04D 27/00

Метки: газопроводов, компрессорных, магистральных, плавного, производительности, станций

...- уменьшение потерь энергии на компрессорной станции, часть агрегатов которой выполнены полной, а часть И - дробной мощНости, причем мощность агрегата дробНой мощности составляет 1/(Я+1) мощНости. агрегата полной мощности.На чертеже изображена компрессорая станция, на которой реализован пособ плавного регупирования произодительности,Станция содержит агрегаты 1 полой мощности и агрегаты 2 дробной мощности с постоянной частотой вращения и дроссельные заслонки 3 на кажгом из агрегатов 1 н 2.Производительность компрессорной танции регулируют посредством дроселирования потока газа при помощи россельных заслонок 3 или при помощи зменения положения направляющих апаратов (не показаны) нагнетателя. ри этом сначала производят регулироание...

Номер патента: 1564398

Опубликовано: 15.05.1990

Авторы: Ермолин, Фуников

МПК: F04D 27/00

...на отключение. Это сделано для того, чтобы за время сменыэлектрода вентилятор не отключался.По истечение заданного времени, еслидугу не зажгут, то вентилятор отклю, чается.Пороговое устройство 5 обеспечивает выделение сигнала электрического 1разряда, по которому производитсяуправление, на фоне действующих помех в том числе и от других электрических разрядов по уровню мощности.ф о р м у л а изобретенияУстройство автоматического управления, содержащее датчик, усилитель низкой частоты, цепь задержки и исполнительный элемент, соединенныепоследовательно, о т л и ч а ю щ ее с я тем, что, с целью. расширениятехнологических возможностей и экономии энергии, оно снабжено усилителемвысокой частоты, детектором, пороговым устройством, причеммежду...

Номер патента: 1155027

Опубликовано: 15.05.1990

Авторы: Демихов, Сергеев, Шолохов

МПК: F04D 19/04

Метки: вакуумный, молекулярный, насос

...каждыйиэ сопряженных между .собой конических поверхностей 4 и 5, 6 и 7. Поверхности 6 и 7 имеют конусностьменьшую, чем поверхности 5 н 7, Наконическом участке ротора 3 выполнены спиральные пазы 8, а участоксо спиральными пазами 2 статора 11 имеет дополнительную коническую по верхность 9, сужающуюся по ходу газа, При этом конические участки ротора 3 и статора 1 имеют длину 1,составляющую 0,2-0,25 от длины Ьротора 3, .а дополнительная коническая поверхность 9 имеет конусность10-30Насос работает следующим образом.После создания в полости насосапредварительного разрежения ротор 3приводится во вращение, Молекулы откачиваемого газа со стороны всасывания попадают в спиральные пазы 8ротора 3 и увлекаются в сторону дополнительной...

Номер патента: 1566087

Опубликовано: 23.05.1990

Авторы: Иванов, Христачев

МПК: F04D 19/04

Метки: вакуумный, молекулярный, насос

...между корпусом и крышкой 2 выполнено в виде закрепленной на корпусе 1 кольцевой емкости 8, заполненной легкоплавким металлом 9, и закрепленного на крышке 2 кольцевого полого герметизирующего элемента 10, расположенного в кольцевой емкости 8 и имеющего объем, определяемый соотношением Ч)М/р, где М - масса насоса без корпуса 1, р - плотность легкоплавкого металла 9 в жидком состоянии, причем статор 3 размещен в корпусе 1 с зазором и закреплен на крышке 2.Насос работает следующим образом.Крышка 2 с закрепленным на ней статором 3, установленные по оси статора 3 ротор 6 и магнитная подвеска 5, собранные в единый узел, располагаются в корпусе 1. При этом герметизирующий элемент 10 погружается в предварительно расплавленный металл 9,...

Номер патента: 1566088

Опубликовано: 23.05.1990

Автор: Варфоломеев

МПК: F04D 29/08

Метки: уплотнение

...техники, а именно к конструкциям уплотнения для рабочих колес центробежных скважинных насосов.Цель изобретения - повышение надежности путем компенсации несоосности и относительного перекоса плавающего кольца и уплотняемой детали.На чертеже представлено уплотнение, продольный разрез.Уплотнение содержит корпус 1, установленные в нем плавающее кольцо 2, гофрированную мембрану 3 и подвижный в радиальном направлении упор 4, при этом мембрана 3 охватывает плавающее кольцо 2 по внешнему диаметру, Контактирующие поверхности плавающего кольца 2 и мембраны 3 выполнены сферическими, а упор 4 установлен между корпусом 1 и мембраной 3. Плавающее кольцо 2 образует с горловиной 5 рабочего колеса 6 насоса щелевой зазор 7.Уплотнение работает...

Номер патента: 1566089

Опубликовано: 23.05.1990

Автор: Антонов

МПК: F04D 29/08

Метки: насоса, роторного, уплотнение

...сечение камеры 8 выбирается таким, что оно начинает оказывать заметное сопротивление растекающемуся в ней потоку между каналами 9, картина работы заметно изменяется. Поскольку давление в камере 6 по окружности становится переменным (посредине между соседними каналами 9 оно минимально, а непосредственно под каждым каналом 9 - максимально), то и характер про. гиба выступа 5 становится неравномерным: рабочая поверхность 6 становится волообразной - с минимальной величиной зазора 2 под каждым каналом 9. Благодаря действию при этом клинового эффекта обеспечивается дополнительное повышение износостойкости рабочей поверхности 6. Выполнение устройства в соответствии с п. 2 формулы изобретения позволяет с наибольшим эффектом выполнить манжету с...

Номер патента: 1566090

Опубликовано: 23.05.1990

Авторы: Гиль, Зинченко, Малик, Стегно, Черепов

МПК: F04D 29/18, F04D 29/66

Метки: многоступенчатого, насоса, ротор, центробежного

...4 - демпфер в виде шайбы.Ротор многоступенчатого центробежного насоса содержит рабочие колеса 1 с центральными отверстиями 2, стяжную шпильку 3 и демпферы, расположенные на последней под каждым рабочим колесом 1. Демпферы выполнены в виде кольцевых элементов 4 Г-образного сечения с радиальными сквозными пазами 5. Кольцевые элементы 4 могут быть выполнены либо в виде сменных шайб 6, либо в виде выступов 7 на стяжной шпильке 3. Ротор работает следующим Образом.При вращении ротора концы Г-образных элементов 4 под действием центробежных сил прижимаются к поверхностям центральных отверстий 2 рабочих колес 1, что позволяет эффективно демпфировать колебания ротора на различных режимах работы. Выполнение в кольцевых элементах 4 радиальных пазов...

Номер патента: 1566091

Опубликовано: 23.05.1990

Авторы: Зеленкин, Рогов, Сафонов, Цыбуков

МПК: F04D 15/00, F04D 29/22, F04D 7/04 ...

Метки: колесо, лопастного, насоса, рабочее

...внутренней и наружной втулок 1 и 4 строго фиксировано благодаря жесткости упругого элемента 3 (пружины). Рабочие лопасти 2 при этом частично охватывают внутреннюю втулку 1, выступая сквозь окна 5 наружной втулки 4 только своими утолщениями 6, не проходящими через окна 5.При включении насоса (запуска приводного двигателя) рабочее колесо начинает вращаться, сохраняя свой первоначальный вид и создавая момент сопротивления на валу существенно меньший, чем если бы оно было снабжено обычными жесткими лопастями, Однако по мере разгона приводного двигателя под действием центробежной силы, пропорциональной квадрату угловой скорости, упругие эластичные лопасти 2 начиформула изобретения Рабочее колесо лопастного насоса, со- ЗО держащее...

Номер патента: 1566092

Опубликовано: 23.05.1990

Авторы: Зеленкин, Лопатников, Рогов, Сафонов

МПК: F04D 15/00, F04D 29/22, F04D 7/04 ...

Метки: колесо, лопастного, насоса, рабочее

...торцах грузами 7. При этом внутренняя втулка 1 выполнена из намагниченного ферромагнитного материала, а сферические тела 6 и грузы 7 - из ферромагнитного материала. 25 Рабочее колесо функционирует следующим образом.В исходном положении (фиг. 1) упругиеэластичные рукава 5 за счет собственнойупругости, а также благодаря взаимодействию образующих сплошной магнитопроводсферических тел 6 и грузовна торцахлопастей 2 с постоянным магнитным полем втулкиоказываются втянутыми вокна 4 наружной втулки 3, За пределы втулки 2 выступают лишь грузы 7,При включении насоса (запуске приводного двигателя) рабочее колесо начинает вращаться, сохраняя свой первоначальный види создавая момент сопротивления на валусущественно меньший, чем если бы оно было...

Номер патента: 1566093

Опубликовано: 23.05.1990

Авторы: Беляев, Куклин, Мошков, Хеймонен

МПК: F04D 29/40

Метки: гидромашин, исследования, характеристик, экспериментальная

...д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул, Гагарина, 10 Изобретение относится к гидромашиностроению, а более конкретно к установкам для исследования характеристик проточных трактов гидромашин.Цель изобретения - расширение технологических возможностей путем контролируемого изменения формы проточной части.На чертеже изображена схема экспериментальной установки для исследования характеристик гидромашин.Экспериментальная установка содержит гидромашину 1 с исследуемым элементом 2 проточной части изменяемой формы, причем элемент 2 заключен в полую термостатическую оболочку 3, разделенную на отдельные секции 4 и снабженную патрубками 5 и 6, подвода и отвода хладагента и датчиками 7 контроля толщины намораживаемого...

Номер патента: 1566094

Опубликовано: 23.05.1990

Автор: Мамедов

МПК: F04D 29/70

Метки: входное, насоса

...и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 1 О 1 Изобретение относится к машиностроению, а более конкретно к входным устройствам насосов.Цель изобретения - облегчение эксплуатации и расширение технологических возможностей путем обеспечения сбора тонкого слоя жидкости с твердой поверхности и обеспечения самоочистки сетки.На чертеже изображено входное устройство насоса, разрез.Входное устройство насоса содержит приемную камеру 1 с входным отверстием 2 и фильтрующую сетку 3. Приемная камера 1 выполнена в виде верхней и нижней эластичной полусфер 4 и 5 и снабжена упругой пластиной 6, закрепленной на верхней полусфере 4. Входное отверстие 2...

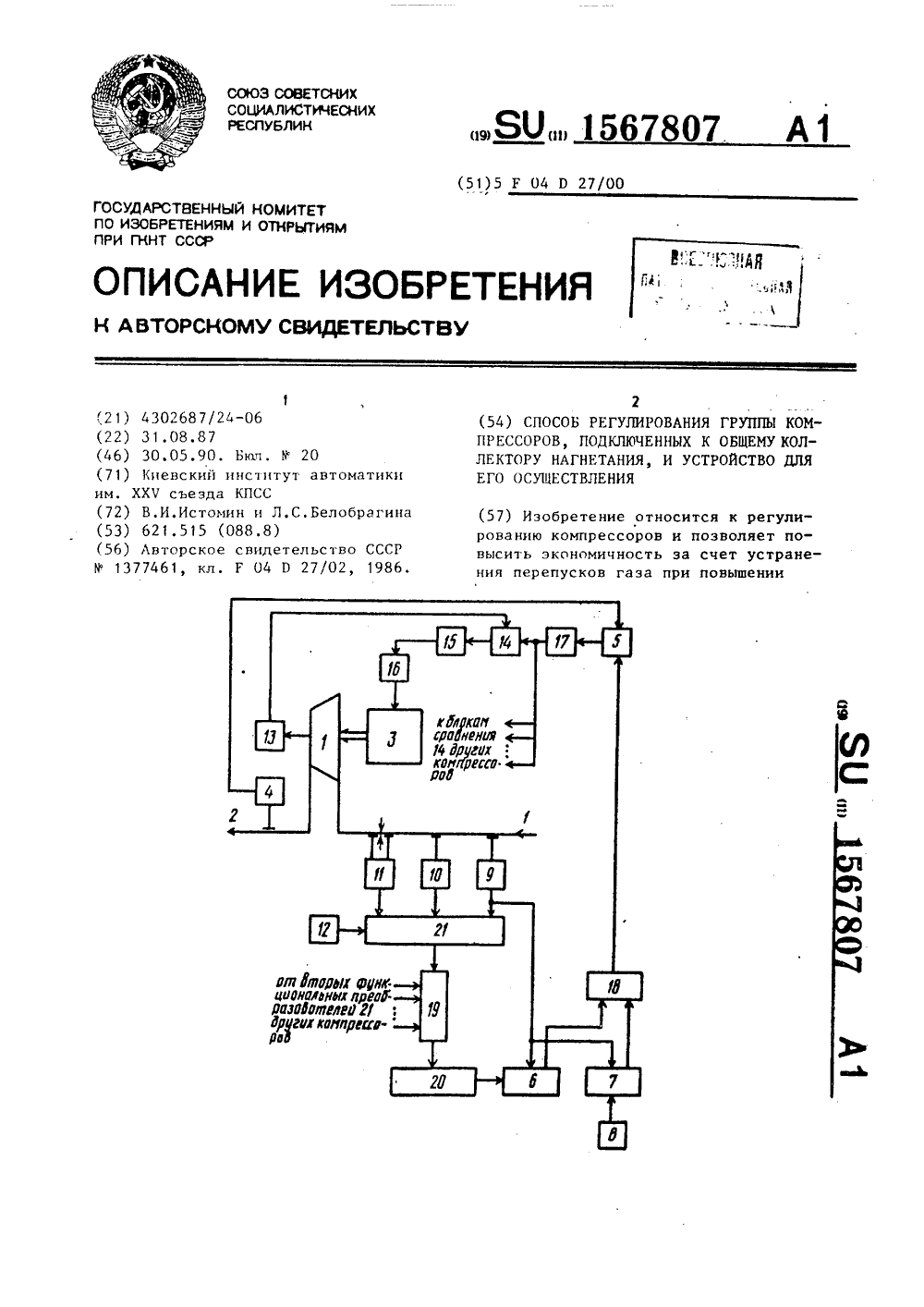

Номер патента: 1567807

Опубликовано: 30.05.1990

Авторы: Белобрагина, Истомин

МПК: F04D 27/00

Метки: группы, коллектору, компрессоров, нагнетания, общему, подключенных

...датчика 9 давления газа на входе в компрессор, На выходе первого блока умножения 6 формируется сигнал, пропорциональный предельному давлению газа в коллекторе нагнетания Р = Е Р который поступает на вход селектора 18 минимумаНа другой вход селектора 18 поступает сигнал от второго блока умножения 7, пропорциональный3 1 Зфгде Рз - заданное значение давления газа в коллекторе нагнета1 О 15 устранения перепуска газа при повышении давления газа в коллекторе нагнетания, дополнительно по измеренным значениям давления, температуры и перепада давления газа на входе в каждый компрессор определяют расход газа для каждого компрессора и суммарный расход газа, определяют по полученному суммарному расходу газапредельное значение степени сжатия, а по...
