Ермаков

Номер патента: 1379160

Опубликовано: 07.03.1988

Авторы: Ермаков, Жарко

МПК: B60S 5/00

Метки: верхним, внутреннего, двигателя, клапанов, привода, расположением, ремонта, сгорания

...двигателей.На чертеже изображен верхнеклапанный бензиновый двигатель, общий вид.Двигатель внутреннего сгорания содержит привод клапанов 1 Г(оказаны только пружины 2 привода), рабочие цилиндры 3, головку 4 блока с отверстиями 5 под свечи 6 зажигания. Отверстия 5 через предкамеры 7 и каналы 8 связаны с рабочими цилиндрами 3.При ремонте привода клапанов 1 кулачкового вала, пружин, сухарей и т.д.) разборку его, замену неисправных деталей и сборку осу(пествляют при удержании клапанов 1 в закрытом положении. Для этого из головки блока выворачивают свечи 6, а вместо них вворачивают штуцер с шлангом, подводящим сжатый воздух. с,оздаваемое при этом давление в рабочих цилиндрах обеспечивает надежное удержание клапанов в закрытом положении на...

Номер патента: 1378954

Опубликовано: 07.03.1988

Авторы: Бондарик, Ермаков

МПК: B08B 9/08

Метки: емкостей, промывки

...образуется слой жидкости, в бак 11 начинает поступать жидкость за счет перепада высот между баком 11 и емкостью 9. Производительность слива самотеком незначительная, поэтому расход жидкости, отбираемой из бака 11 насосом 2, превышает расход поступающей в бак жидкости. Уровень жидкости в баке 11 понижается, при этом в баке образуется разрежение.Разрежение увеличивает перепад давлений между промываемой емкостью 9 и баком 11 и тем самым увеличивает производительность слива. Понижение уровня в баке 11 и соответственно увеличение производи. тельности слива производится до тех пор, пока расход жидкости, отбираемой насосом 2 из бака, не сравняется с расходом жидкости, поступающей в бак из емкости 9. Система на этот режим выходит самостоятельно....

Номер патента: 1378837

Опубликовано: 07.03.1988

Авторы: Джарулла-Заде, Ермаков, Каспаров

МПК: A61F 9/007

Метки: аутокератопластики, сквозной

...обвивным швом,Редактор Н.Гунько Корректор Н, Король Тираж 655 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5Заказ 1504 Подписное Производственно-полиграфическое предприятие, г.ужгород, ул,Проектная,4 Изобретение относится к медицине, а именно к офтальмоЛогии, и предназ" начено для предупреждения помутнения аутотрансплантата, т.е, повышения ви" эуальных исходов сквозной аутокератопластики.Целью изобретения является предупреждение послеоперационных осложнений.Способ выполняют следующим обра" эом. 1Перед операцией проводят зеркальную микроскопию эндотелия всех прозрачных эон роговицы вокруг помутнения и определяют количество клеток в них. Выбирают зону с наибольшей плотностью...

Номер патента: 1378804

Опубликовано: 07.03.1988

Авторы: Ермаков, Ледин, Мацвай

МПК: A01K 1/02

Метки: животных, содержания

...перемещение кормушки 8, связанной с ротором 6. Происходит раздача корма в движущиеся на роликах 1 О по монорельсу 9 кормушки 8, одновременно разрушается поверх 11 остный слой навозной массы пластинами 18 нижних граней 17 движущейся пустотелой призмы 13 и направляется к центру. Призмы 13 постоянно находятся ца поверхности навозной массы, до какого бы уровня она не доходила. Тяги 16, прикрепленные к петлям 15 верхних граней призмы, при работе натягиваются и ослабляются. При разрушении верхнего слоя навозной массы происходит перемещение его В гсризс)1)тальной и вертикальной плоскос 5 тях. Яйца мух, попадая при перемешиваниив нижние слои навозной массы, погибают без доступа кислорода.Изобретение обеспечивает улучшениесагитарных услОВий...

Номер патента: 1222123

Опубликовано: 28.02.1988

Авторы: Воробей, Ермаков

МПК: G21F 9/16

Метки: отходов, переработки, радиоактивных

...смешивание обработанных таким образом сыпучих радиоактивных отходов с ВК-продуктами радиолиза при указанных соотношениях Я/Чи условиях и последующая сушка. смеси при температуре 180-220 С в течение 2-16 ч позволяет получить монолитный компаунд, обладающий высокойводоустойчивостью в сочетании с достаточной термической и механической прочностью, По своим характеристикам такой компаунд удовлетворяет всем требованиям, предъявляемым к аналогичным компаундам, получаемым с помощью других органических связующих. При температурах ниже 400 С термическое разрушение (пиролнэ) ВК-продуктов радиолиза с образованием углерода происходит очень медленно, С заметной скоростью пиролиз этих продуктов протекает при температурах выше 400 С, Использование...

Номер патента: 1377683

Опубликовано: 28.02.1988

Авторы: Ахобадзе, Ермаков, Курашкина, Михайлов, Попов, Яхилевич

МПК: G01N 15/08

Метки: кипящих, порозности, порошкообразных, сред

...работает следующим образом.В кипящий слой порошкообразного материала вводится резонансный дат чик 1, выполненный, например, в виде центрального стержня с расположенными концентрично по радиусу дополнительными заземленными стержнями.Центральный стержень подключен к ав тогенератору 2. Изменение порозности кипящего слоя определяют по изменению его диэлектрической проницаемости Г . Выходной сигнал резонансного датчика связан с Е при условии запол нения последнего контролируемой средой следующим образом: 55 где ы и Ы - резонансные частоты резонансного датчика соответственно заполненного и незаполненного контролируемой средой. Для определения связи Я с порозностьюкипящей порошкообразной среды были проведены эксперименты на трех типах...

Номер патента: 1377519

Опубликовано: 28.02.1988

Авторы: Ахобадзе, Белун, Ермаков, Зорко, Михайлов, Попов, Усаченко

МПК: F23N 5/08

Метки: газов, газоходе, дымовых, оптической, плотности

...через отверстиянаружной пластины 9 .эа счет отрицательной величины давления полостигазохода 3, создаваемого турбинойдымососа и выходной трубой, в полость канала проникает воздух, скорость истечения которого обусловливается площадью отверстий в наружнойпластине 9, зазорами между внутреннейпластиной 10, каналами 4 и 7 и стенками газохода 3,Выбором оптимальных соотношенийперечисленных параметров, а такжерасстояния между излучателем светаили Фотоприемником и стенкой газохода (высотой стакана 1) можно исклю-. чить проникновение продуктов сгорания в полости стаканов 4 и 7, следовательно.на поверхность излучателей 1 и 8 света и фотоприемника 2, Эта задача реализовывается обеспечением оптимального распределения потока воздуха, всасываемого в...

Номер патента: 1377517

Опубликовано: 28.02.1988

Авторы: Ахобадзе, Ермаков, Курашкина, Михайлов, Попов, Яхилевич

МПК: F23N 1/00

Метки: кипящим, котлоагрегата, слоем

...критической скорости кипения (начала кипения) для используемой порошкообразной среды, Эта 17 4 скорость будет изменять свою величинупри различных средних размерах частиц, их формы и удельного веса (плотности) материала частиц. Поэтому для повышения эффективности сжигания топлива необходимо определить для используемого материала первую критическуюскорость кипения, умножить это значениена постоянный коэффициент и согласно полученному оптимальному значению скорости кипения (рабочей) осуществлять дальнейшее регулирование работы котлоагрегата, При оптимальном значении скорости кипения (расчетном для используемогоматериала) можно получить максималь-, ное сгорание топлива в кипящем слое с минимальным уносом в атмосферу продуктов...

Номер патента: 1377403

Опубликовано: 28.02.1988

Авторы: Вельтищев, Ермаков, Есырев, Попов, Черепов

МПК: E21D 23/06

Метки: зазоров, межсекционных, перекрытия

...ограничено упором их во внутренние поверхности балок перекрытия ив стопоры, установленные на оси 11,Наружные стенки 12 выдвижных бортов,контактирующие с соответствующиминаружными стенками выдвижных бортовсоседних козырьков, взаимодействуютс кровлей забоя верхними торцами 13и выступают над горизонтальными элементами 14 на высоту, равную толщине плиты 5, Возникающие при этом силы трения имеют незначительную величйну, в результате чего при передвижке секции крепи и выдвижке бортовдеформации и нарушения их работоспособности не происходят,Для разгрузки верхней поверхностигоризонтальных элементов 14 выдвижных бортов 8 и 9 от просыпавшихся нанее пород кровли боковые торцы плиты имеют скосы 15, посредством которых при перемещении выдвижных...

Номер патента: 1376988

Опубликовано: 28.02.1988

Авторы: Арискин, Ермаков, Сембаев

МПК: A01G 31/00

Метки: выращивания, зерновых, культур, программированного

...661 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к сельскому хозяйству и может быть использовано при программированном выращивании зерновых культур в системах интенсивного земледелия.Целью изобретения является повышение урожая и снижение загрязнения окружающей среды,Пример. Выращивали растения пшеницы сорта Партизанка. Под основное. внесение удобрений в почву вносили азотно- фосфорно-калийное удобрение в количестве 60% от уровня дозы, рассчитанной на планируемый урожай, который был принят за 50 ц/га. Некорневую подкормку растений проводили кремнийсодержащими...

Номер патента: 1376008

Опубликовано: 23.02.1988

Авторы: Глазов, Ермаков, Ловачев, Сосин

МПК: G01N 17/00

Метки: коррозии, металлического, скорости, сооружения

...образца 1 электрическая цепь через него обрывается и измерениями фиксируется сопротивление его шунти 50 рующего элемента 4.Для повышения точности измерений величина сопротивления каждого из шунтирующих элементов должна не менее, чем на два порядка превышать 55 величину сопротивления соответствующего шунтируемого участка образца 1 и быть на один порядок меньше величины сопротивления растекания в данной агрессивной среде, определяемой соотношениемК Ягде- удельное электрическое сопротивление коррозионной среды, Ом м;8 " начальная поверхность контакта участка образца 1 одного сечения с коррозионной средой, мф.Сопротивление шунтирукщих элементов изменяют при этом пропорционально изменению сечения образца.Измеренная величина сопротивления...

Номер патента: 1375784

Опубликовано: 23.02.1988

Авторы: Гриценко, Ермаков, Панкратов, Синцов, Соколов, Чувилин

МПК: E21B 10/36

Метки: бурения, скважин, шпуров

...смещением к каналу 6 меньшегосечения установлена дополнительнаятвердосплавная вставка 12, Образующие цилиндрических поверхностей шламоотводящих каналов 6 и .7 являютсяпродолжением образующей коническойповерхности. В соединительной муфте5 выполнены промывочные каналы 13-15,В корпусе коронки 1 выполнена расточка 16, сообщающаяся с промывочными каналами 13-15, 11 омимо этого,расточка 16 сообщена каналом (не показан) с торцовой частью головки 3 коронки 1 для подачи промывочной жидкости к твердосплавным режущим элементам 4.Устройство работает следующим образом.В начальный период взаимодействия коронки 1 с забоем происходит разрушение твердосплавными режущими элементами 4 кольцевой части забоя с образованием в центральной части керна....

Номер патента: 1375372

Опубликовано: 23.02.1988

Авторы: Гетия, Дрозденко, Ермаков, Ирха, Лось, Налча, Ушаков, Шебаниц, Широкова, Шумилин

МПК: B21C 37/12

Метки: винтовыми, гофрами, спиральношовных, труб, формовки

...ролик - вогнутую форму. Ролики 2, прижимающие полосу у основания гофра к нижним роликам, имеют цилиндрическую форму. Радиусы кривизны выпуклого и вогнутого роликов должны быть различны, причем радиус кривизны рабочей поверхности выпуклого ролика выполняют в 1,2 - 1,5 меньшим радиуса кривизны вогнутого ролика. По результатам теоретических и экспериментальных исследований установлено, что в зоне изгиба листовой заготовки (в данном случае - зоне перехода плоской части полосы в гофр) наблюдается увеличение толщины листа (полосы). В этом случае участок перехода вогнутого участка ролика 5 в плоский подрезает полосу по основанию гофра, что приводит к возникновению трещин и разрывов вдоль основания гофра. Еще более это явление усугубляется...

Номер патента: 1373995

Опубликовано: 15.02.1988

Авторы: Ермаков, Щабельский

МПК: F24F 11/00

Метки: автоматической, замораживания, защиты, калорифера

...2 10152025 30 35 40 45 50 55 При работающей вентиляционной системе автоматический выключатель 40 и магнитный пускатель 25 включены, вентилятор 27 включен, промеауточное реле 21 обесточено и его нормально разомкнутый контакт 22, исполнительные механизмы 18 и 19 обесточены, а их регулирующие органы 16 и 17 закрыты. Привод 10 регулирующего органа 11 подключен к регулятору 29 температуры, который осуществляет автоматическое поддержание заданной температуры воздуха в помещении.При отключении вентиляционной системы кнопкой 30 "Стоп" магнитный пускатель 25, электродвигатель 26 вентилятора 27 и регулятор 29 температуры отключаются, а промежуточное реле 21 подключается к цепи питания. Нормально замкнутым контактом 37 магнитного пускателя...

Номер патента: 1373767

Опубликовано: 15.02.1988

Авторы: Ермаков, Марченков, Чабуткин, Шохнин

МПК: E02F 3/88

Метки: грунтозаборное, землесосного, снаряда

...вниз шаровой клапан 13 прижимается к резиновому кольцу 17 40 и закрывает отверстие 15, В поршневой полости рабочей камеры 4 и верхней части дополнительного трубопровода 3 воздух сжимается и вытесняет воду иэ дополнительного трубопровода че рез эжектор 2, Вытесняемая иэ дополнительного трубопровода 3 вода действует как жидкий поршень и ускоряет поток в трубопроводе 1, увеличивая его несущую способность. В то же вре.5 мя движение поршня является эамедлен. ным, тогда как жидкость в дополнительном трубопроводе 3 разгоняется, В результате инерционного движения жидкости и отставания поршня 5 воздух, заключенный между жидкостью и поршнем 5, расширяется и давление его становится меньше атмосферного, Из-эа этого жидкость замедляется,В это время...

Номер патента: 1373516

Опубликовано: 15.02.1988

Авторы: Барарушкин, Ермаков, Кульбацкий

МПК: B23Q 5/033

Метки: зажимным, пневмогидравлическое, приспособлением, станка, чпу

...1). 11 ри лостнжении нрелв;1 ри)слык .с)дс НОГО;с 1 ВЛС 151 ( У СИГ 1 И 51 с Ж 3 М ) 01,св чнк 3 1:5 в сТеу сПУ с)нк 1 н уцдС 1 нронориондльный достигну гсму лдв.енин) пковый сигнал (,истемд (11 У на ОсиШЦИИ СР;)ЦНЦИЯ ЗП 1 СИГН;Л;1 И 1 Ы;1,1 Вс 0 О Датчиков но 1 жения, устано 5 Г)сивх0( 1,31 КС (НС НОКдЗЗНЫ), Нрц рднсццИХ и)Ддсг сигнал (кочднлу)1 цд окнчд с(льный;). )кн 5,3)тдЛИ.45Г; 3 1 д Н Ы 9 -1: 5 с К р 1) ц )1 К) Г С 51, Б К.1 К ) 1 с 3 СТ С 51 к.дцдн 7. Воздух из ко.лскрд 1 нст - идет в кдмс)Г)у 2 в нори неву к) нлос Гь (: помощью штока 4 жидкость из камеры 5 вь т(.снЯстсЯ В нри вол Оснастки9 н)р(.3 лроссель 12 и клапан 15, причем лрос ссль 12 предварительно отрегхлировдн с иельк) обеспечения плавного нарастания лдвления в...

Номер патента: 1372287

Опубликовано: 07.02.1988

Авторы: Ермаков, Железный

МПК: G05D 16/10

Метки: давления, стабилизатор

...установленного между торцом штока 11 и поршнем 5, торец цилиндра со стороны штока имеет форму конуса, а со стороны поршня - форму сферы, которая сопряжена с конической поверхностью 13 углубления в центре ответного торца поршня 5. Стыки тарельчатого фланца 7 с поршнем 5 и внутренней поверхностью полого цилиндра со штоком выполнены с уплотнениями 14 и 15, поршень 5 снабжен сквозными отверстиями 16, а тарельчатый фланец 7 - сброс- ными пазами 17 и отверстиями 18, сообщающими полость канавки уплотнения 14 со сбросным каналом.Стабилизатор давления работает следующим образом. 2Рабочая среда высокого давления поступает из входного канала через отверстие 10 в штоке 11, дросселирующую щель 9 основного клапана и отверстия 16 в поршне в...

Номер патента: 1371792

Опубликовано: 07.02.1988

Авторы: Ермаков, Иванов, Цыбин, Шляхов

МПК: B23B 31/16

Метки: зажимной, патрон

...4 роизводст Изобретение относится к области станкостроения, а более конкретно к устройствам для закрепления деталей на шпинделе станка с предварительным совмещением их оси с оськ вращения патрона. 5Цегью изобретения является расширение технологических возможностей и повышение точности.На фиг.показан патрон с частичными вырывдми, общий вид; на фиг. 2 разрез А-А цд фиг 1.Зажимгцй патрон состоит из корпуса 1, плгвающей планшайбы 2 с зажимным устройствм 3. Плацшайба 2 соединена с корпу сох посредством самоустанавливаюцихся пальцев 4, подпружиненных при помощи пружин 5 и расположенных параллельно оси патрона. Г 1 лдшайба имеет хвостовик 1, кгорый хватывают два взаимно перпендикулярных рычага 7, установленных на осях 8 в корусе с возможностьк...

Номер патента: 1371575

Опубликовано: 07.02.1988

Авторы: Ермаков, Ерохин, Кравцов, Петров, Самойлов, Сорокин

МПК: A01D 17/00

Метки: корнеклубнеплодов, подкапывания

...Составитель В. Амеличев Редактор Н. Т пипа Техред И. Верес Корректор Л Тяско Заказ 111,3 Тираж 66 Г 1 одписное В 111111 И Госмдарсгвенноо комитета ( ССР по делам изобретений и открытий 113)35, 1 осина, Ж 35, Раушская наб., д. 415 1 рипзнодственно.полиграфическое предприятие, г. Ужгород, Ул, Гроектная, 41Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки корнеклубнеплодов.Цель изобретения - расширение технологической возможности устройства на различных операциях уборки корнеклубнеплодов.На фиг. 1 схематично изображено устройство, вид сбоку; на фиг. 2 -- то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 2. 1 О Устройство содержит кронштейн 1, основные лемехи 2, средний лемех 3, обрезиненные...

Номер патента: 1370620

Опубликовано: 30.01.1988

Автор: Ермаков

МПК: G01R 29/18

Метки: указатель, фаз

...13 трехфазного синусоидального напряжения, а к выходам элементов 2 И 5-7 подключены элементы 8-10 индикации.Работа указателя фаз основана на 40 принципе индикации момента совпадения Фаз электрических колебаний измеряемой цепи и электрических колебаний внутреннего генератора, образующего искусственную трехфазную цепь 45 с жестким соотношением Фаз генерируемых колебаний, поэтому схема уст" ройства должна содержать Формирователи прямоугольных импульсов из синусоидальных колебаний на основе триггеров Шмидта или одновибраторов с определенным порогом срабатывания от сигнала одной полярности.На Фиг. 2 а представлены эпюры напряжений измеряемой цепи, где линией А-А показаны возможные значения напряжений порогов срабатывания триггеров Шмидта, а...

Номер патента: 1370315

Опубликовано: 30.01.1988

Авторы: Ермаков, Киселев, Максимов, Миронов, Пащенко, Попов, Файбисович

МПК: F04D 29/10, F16J 15/34

Метки: вала, торцовое, уплотнение

...валов.5Цель изобретения - увеличение долговечности путем предотвращения засорения радиальных каналов и смазочных канавок.На фиг. 1 показан уплотнительный 1 О диск со смазочными канавками и каналами; на фиг. 2 - уплотнительный диск с выступами.Торцовое уплотнение вала содержит спаренные подпружиненные уплотнитель ные диски 1 и 2 на поверхности одного из которых выполнены концентричные смазочные канавки 3 (фиг.1) и радиальные каналы 4, расположенные в шахматном порядке по радиусу диска 1, 20 На поверхности другого уплотнительного диска 2 (фиг.2) выполнены выступы 5 в виде элементов окружностей, радиусы которых равны радиусам концентричных смазочных канавок 3.25Уплотнение работает следующим образом.Уплотцяемая жидкость перетекает...

Номер патента: 1368610

Опубликовано: 23.01.1988

Авторы: Дашчан, Егоров, Ермаков, Липец, Некрасов, Николаев

МПК: F28F 1/14, F28F 1/24

Метки: теплообменная, труба

...труба 1 размещена в оболочке 2, обжатой по боковой поверхности с образованием полых периферийных плавников 3 и центрального участка 4, имеющего плотный контакт с трубой 1,. В качестве оболочки 2 взята поперечно оребренная труба с толстыми низкими ребрами 5 при малых шагах ребер, причем с целью сохранения формы ребер на оболочке 2 при ее обжатии вокруг несущей трубы 1 все ребра 5 снабжены двумя диаметрально расположенными поперечными сквозными разрезами Ь вдоль оси оболочки 25 по вершинам плавников. Каждый единый разрез б поперек ребер 4 оболочки 2 выполняется за один прием, после чего оребренная оболочка 2 надевается на О 2трубу 1 и обжимается по боковой поверхности,По трубе 1 пропускают среду (воду,пар и т.п которая нагревается...

Номер патента: 1366963

Опубликовано: 15.01.1988

Авторы: Борсоев, Ермаков, Коган, Круглов, Новиков, Свиркин, Сергеенко, Черняк

МПК: G01R 23/16

Метки: панорамное, приемное

...9,10 и 14 соединены с соответствующими входамисмесителей 3,5 и 12. Вторые вход и выход гетеродина 9 связаны с соответствующими входом и выходом индикатора 7.Устройство работает следующим образом.Принятые антенной сигналы поверхностной волны и пространственные волны, имеющие допплеровское смещение частот, усиливаются в широкополосном усилителе 2 и поступают на первый вход первого смесителя 3, на второй вход поступает сигнал первого гетеродина 9. После первого преобразования выделенный сигнал усиливается в усилителе 4 первой промежуточной частоты и поступает на первый вход второго смесителя 5, на второй вход смесителя поступает сигнал второго гетеродина 10, смещенный от своего номинального значения на определенную величину для...

Номер патента: 1366643

Опубликовано: 15.01.1988

Авторы: Белов, Ермаков, Крюков, Онопко

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...соединены посредствомосей 13 и 14 соответственно с проушинами 15 и 16 перекрытия 2 и переднего рычага 5, При этом параметры рычажного механизма 8 выбираются изусловия, чтобы гидроблок 12 в процессе изменения высоты секции, помимовертикального перемещения (вверх иливниз), поворачивался и занимал поотношению к оператору оптимальное положение, Так, напримерпри минимальной высоте секции гидроблок 12 занимает положение, близкое к горизонтальному, что обеспечивает операторулучшие удобства при управлении, таккак оператор смотрит на гидроблоксверху вниз, имея хороший обзор. Приувеличении высоты секции гидроблок12, перемещаясь вверх, одновременноповорачивается и занимает положениев вертикальной плоскости, близкое кперпендикулярному...

Номер патента: 1366265

Опубликовано: 15.01.1988

Автор: Ермаков

МПК: B21D 43/00

Метки: заготовок, между, обрабатывающей, переноса, позициями

...и подъема (не показан). Перекладка поворотом может быть осуществлена двумя способами: с дополнительным вращением схвата и без дополнительного вращения схвата,Устройство с дополнительным вра. - щением схвата работает (фиг, 2-4) следующим образом.Пневмоцилиндр 2 с закрепленной на нем рейкой 3 перемещается по стрелке влево (фиг, 2). При этомвходящее в зацепление зубчатое колесо 23 каждой руки с рейкой передаеткрутящий момент через затянутое коническое соединение на гильзу 9, поворачивая ее, Вместе с ней поворачиваются направляющие 8 и укрепленныйна них корпус 6, Вал 12 при этомудерживается от вращения стопором 22с закрепленным клеммным соединением,Фиксирующий винт 24 вывернут иэ вала 5, который может теперь поворачиваться в...

Номер патента: 1365096

Опубликовано: 07.01.1988

Авторы: Ермаков, Хамелис

МПК: G01R 19/165, G01R 19/25, G06F 17/18 ...

Метки: анализатор, колебаний, размахов, распределения, статистический, условной, функции

...срабатывании распределителя 29 (в момент времени С) на третьем выходе последнего, связанном с тактовым входом счетчика 27, появляется импульс, который увеличивает содержимое счетчика на единицу,При следующем срабатывании распределителя 29 (в момент времени )появляющееся на его четвертом выходе единичное напряжение управляет записью в ОЗУ 26 из счетчика 27 по тому же адресу 0000 увеличенного на единицу числаПоявление в момент времени единичного импульса напряжения на пятом выходе распределителя 29 приводит к установке триггера 25 в нулевое состояние, в результате чего распределитель 29, в свою очередь, также устанавливается в нулевое состояние (единичное напряжение появляется на его первом выходе, который остается свободным). При...

Номер патента: 1361397

Опубликовано: 23.12.1987

Автор: Ермаков

МПК: F16C 32/06

Метки: гидростатическая, опора

...выполнен один общий несущий карман 6, соединенный каналом 7 подвода смазкипод давлением с дросселем 8.Остальные несущие карманы 3 объединены по одному диаметрально противоположному карману каждой цапфы вгруппы, которые соединены каналами 4для подвода смазки с одним дросселем 9. Цапфы валов 2 соединены между собой зубчатой передачей (не пока- З 0на).Гидростатическая опора работаетследующим образом.При вращении цапф валов 2 на нихдействуют противоположно направленные силы: тангнциальные Г и радиальные Г, приведенные из полюса зацепления к осям цапф вала, Под действием радиальных сил Рг давление впротивоположных несущих карманах 3 40повышается, а в центральном кармане6 падает. 7 2Аналогичным образом перераспределяется давление в попарно...

Номер патента: 1360961

Опубликовано: 23.12.1987

Авторы: Ермаков, Лазарев

МПК: B23Q 3/06, B25J 15/00

Метки: захват

...- расширение технологических возможностей путем регулирования усилия зажима.На чертеже изображен захват, общий вид.Захват содержит корпус 1, несущую пластину 2 П-образной формы, имеющую рабочие плечи 3 для удержания деталей, и пластинчатые вставки 4 и 5 П-образной формы, придающие захвату определенную жесткостьНесущая пластина 2 и вставки 4 и 5 расположены между неподвижной стенкой 6 корпуса 1 и толкателем 7. Крепление несущей пластины 2 и пластинчатых вставок 4 и 5 в неподвижной стенке 6 и в толкателе 7 осуществляется в шарнирных опорах. Исходное положение захвата на чертежах обозначено толстыми основными линиями.Захват работает следующим образом.При поступательном перемещении толкателя 7 в направлении к неподвижной стенке 6 происходит...

Номер патента: 1360624

Опубликовано: 23.12.1987

Авторы: Ермаков, Ерохин, Латинник, Самойлов, Сорокин

МПК: A01D 33/08

Метки: ботвоудаляющее, картофелеуборочного, комбайна

...изображена схема ботвоудаляющего устройства картофелеуборочного комбайна.Устройство содержит редкопрутковое по. лотно транспортера 1, ботвоприжимное устройство 2 в виде барабана с лопас тями 3, клубнеотбойные валики 4, ведущие 5 и поддерживаюшие звездочки 6.Отношение длины лопастей 3 к шагу прутков редкопруткового транспортера 1 равно 1,2 в 1,5, что позволяет перекрыть шаг прутков редкопруткового транспортера 1 и улучшить прижатие ботвы к пруткам и уменьшить потери клубней, Если отношение меньше 1,2, то не будет необходимого прижатия ботвы к пруткам редкопруткового транспортера 1, ухудшится отрыв клубней и увеличатся их потери.Если отношение больше 1,5, то увеличатся габариты устройства, а эффективность прижатия ботвы к пруткам...

Номер патента: 1359514

Опубликовано: 15.12.1987

Авторы: Добужский, Дудин, Ермаков, Марченков

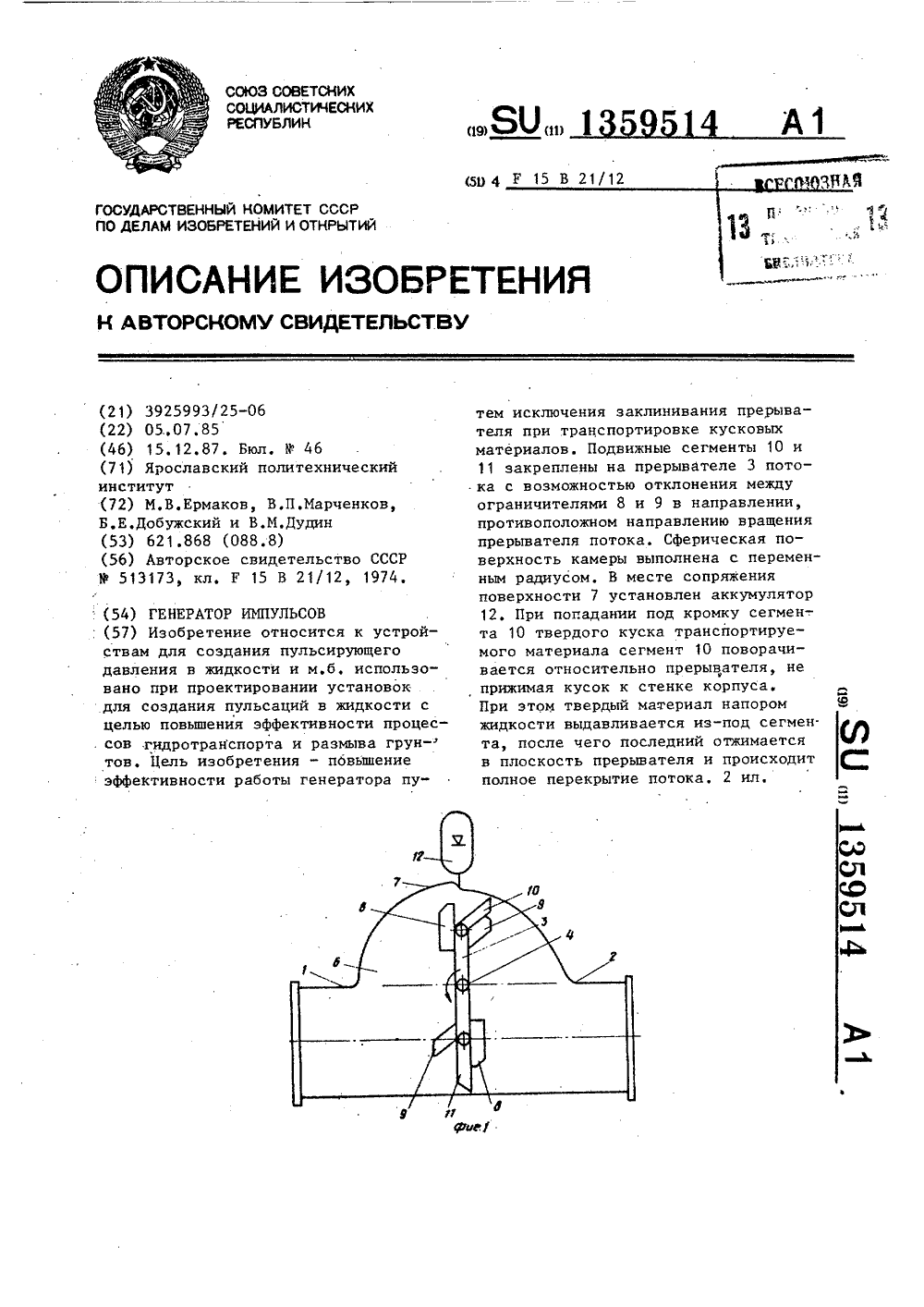

МПК: F15B 21/12

Метки: генератор, импульсов

...12. Установка вала4 привода 5 в верхней части корпусаобусловлена тем, что транспортируемый материал находится в нижних слояхпотока и не загрязняет опоры вала 4.Генератор работает следующим образом,В исходном положении прерыватель3 фиксируется в горизонтальном пбложении, при этом жидкость беспрепятственно движется от канала 1 к каналу 2. Напором воды подвижные сегменты 10 и 11 отжимаются к ограничителям 8 и 9 и перекрывают доступ жидкости к аккумулятору 12. При повороте вала 4 сегмент 10 под напором потока жидкости отжимается в плоскостьпрерывателя 3 к ограничителю 8. Одновременно жидкость поступает вверхнюю часть полости 6 и отжимаетсегмент 11 к ограничителю 9. Когдапрерыватель 3 занимает вертикальноеположение, происходит полное...
