F23N 5/08 — со светочувствительными элементами
Способ определения наличия пламени в горелках, работающих на газообразном топливе
Номер патента: 112990
Опубликовано: 01.01.1958
Автор: Кошеленко
МПК: F23N 5/08
Метки: газообразном, горелках, наличия, пламени, работающих, топливе
...технические трудности, так как сопротив.ление пламени, достигающее примерно 400 иегол, соизмеримо с сопротивлением изоляции электрода, вводимого в пламя для контроля сопротивления последнего, и нестабильность,=опротивления изоляции снижает надежность работы предохранительного устройства.Описанный способ определения наличия пламени в горелках лишен недостатков, присущих известным приемам и устройствам для автоматиче"коко выключения подачи газа к горелкам, в случае отсутствия пла мени в них.Эют способ заключается в том, что наличие пламени определяют по колебаниям его светового потока, в связи с чем уменьшается длительность определения и повышается его надежность..На чертеже показана примерная схема, по которой осуществляется...
Автоматический выключатель газового огня знаков навигационного ограждения
Номер патента: 114223
Опубликовано: 01.01.1958
Автор: Селезнев
МПК: F23N 5/08
Метки: автоматический, выключатель, газового, знаков, навигационного, огня, ограждения
...эксплуатацию.В описываемом изобретении этот недостаток устранен, Выключатель снабжен собственным источником электропитания, выполненным в виде полупроводникового термоэлемента.На чертеже показана схема прибора.Выключатель представляет собой совокупность источника тока 1, фотосопротивления 2, реагирующего на дневной свет, и электромагнитного реле 3, закрывающего клапан в газопроводе, соединяющем проблесковый аппарат 4 с регулятор давления б, в который поступает г из газоаккумулятора 6.Источник тока выполнен из полу проводникового термоэлемента, раз мещенного в пламени дежурно о огонька 7 своим спаем. Концы тер моэлсмснта непрерывно охлаждают ся воздухом. Автоматический выключатель газового огня знаков навигационного ограждения с дежурным...
Способ автоматического регулирования процессагорения
Номер патента: 235236
Опубликовано: 01.01.1969
МПК: F23N 5/08
Метки: процессагорения
...получения сигнала по излучению факела радиационные пирометры устанавливают в температурной зоне топочной камеры, не подверженной шлакованию. Визирная труба 1 монтируется с наклоном в сторону ядра факела на вертикальной стене топки котла в лючке 2 обмуровки 3 так, чтобы конец ее не выступал за уровень экранных труб 4, и крепится к обшивке 5. К фланцу 6 визирной трубы присоединяется воздушный фланец 7 с соплом, который создает воздушный заслон перед цос 1усрсд 1 ых пионы то 1 тс тьцо сигнал в разаться в а горсачестве сто сиг- змерясдля батеплу. Предмет изобретсни ацил проотельного т измецсем, что, с тродсйстт у срсд- получас)ометров, ммстрцчАвторыцзоб 1.стешинЗаявитель Всесоюзный тепл ооъективом пиромстра 8. Представитеполучаемого...
Способ контроля, сигнализации и регулирования
Номер патента: 383968
Опубликовано: 01.01.1973
МПК: F23N 5/08
Метки: сигнализации
...и газообразного топлива по оптической плотности дымовых газов.Недостатком известного способа является то, что он не позволяет осуществить контроль качества горения в пределах от 0 до 5% условиях единиц прозрачности.Цель изобретения - повышение точности и ненадежности контроля, сигнализации и регулирования качества горения, так как величина пульсаций оптической плотности дымовых газов, оцениваемая, например, по эффективной амплитуде в выделенной полосе частот является одной из наиболее представительных характеристик качества горения жидкого и газообразного топлива, в особенности при работе котла с малыми избытками воздуха.Цель достигается тем, что в качестве контролируемого параметра используют величину пульсаций оптической...
Устройство для контроля процесса горения
Номер патента: 389356
Опубликовано: 01.01.1973
Авторы: Матвиенко, Электрификации
МПК: F23N 5/08
...защитного стекла 1 б, адругой - часть поверхности диа 1 фрагмы 17. Между стенками канала размещены вкладыши 18 Площадь проходного сечения канала составляет 100 - 300 млР. В поперечном сечениисужающийся канал немеет форму прямоугольника, переходящего в квадрат.Диафрагма 17 с закрепленными на ней вкладышами. 18 размещена на торце выходной камеры 14. В стенке патрубка 9, огражденного входной камерой 11, просверлены отверстия 19, Через эти отверстия подсасывается воздух, который предварительно проходит фильтр 20. Площадь фасадного сечения последнего в 300 и более раз болыше площади проходного сечения сужающегося ка,нада.Описанное устройство работает следующим образом,Фоторезиствор б датчика 1, помещенного по одну сторону...
Устройство для зажигания и контроля пламени газовой горелки
Номер патента: 412436
Опубликовано: 25.01.1974
Авторы: Артамонов, Верженюк, Красюк
МПК: F23N 5/08, F23Q 3/00
Метки: газовой, горелки, зажигания, пламени
...блок 2 питани ник 4 и элекзромагнитнь ляющий электрод тиристор включается и на,пряжение через запальник поступает к газовой горелике и зажигает ее.Работа бесконтактного вьвключателя 9 основана на использовании релаксационного ген ер атор а с тр ансформ атор ной оор атн он связью, собранного на полупроводниковом триоде типа П. Управление этим выключателем осуществляется путем изменения коэффициента связи между контурной обмоткой и контуром ооратной связи, состоящим из встречнонпоследовательно включенных обмо ток обратной связи.При введении экрана в виде алюминиевого лепеспса меж%у сердечниками коэффициент связи между обмотками становится положителынььм, начинается генерация и подается сигнал на включение элепром апнитн ого кл а- пана б,...

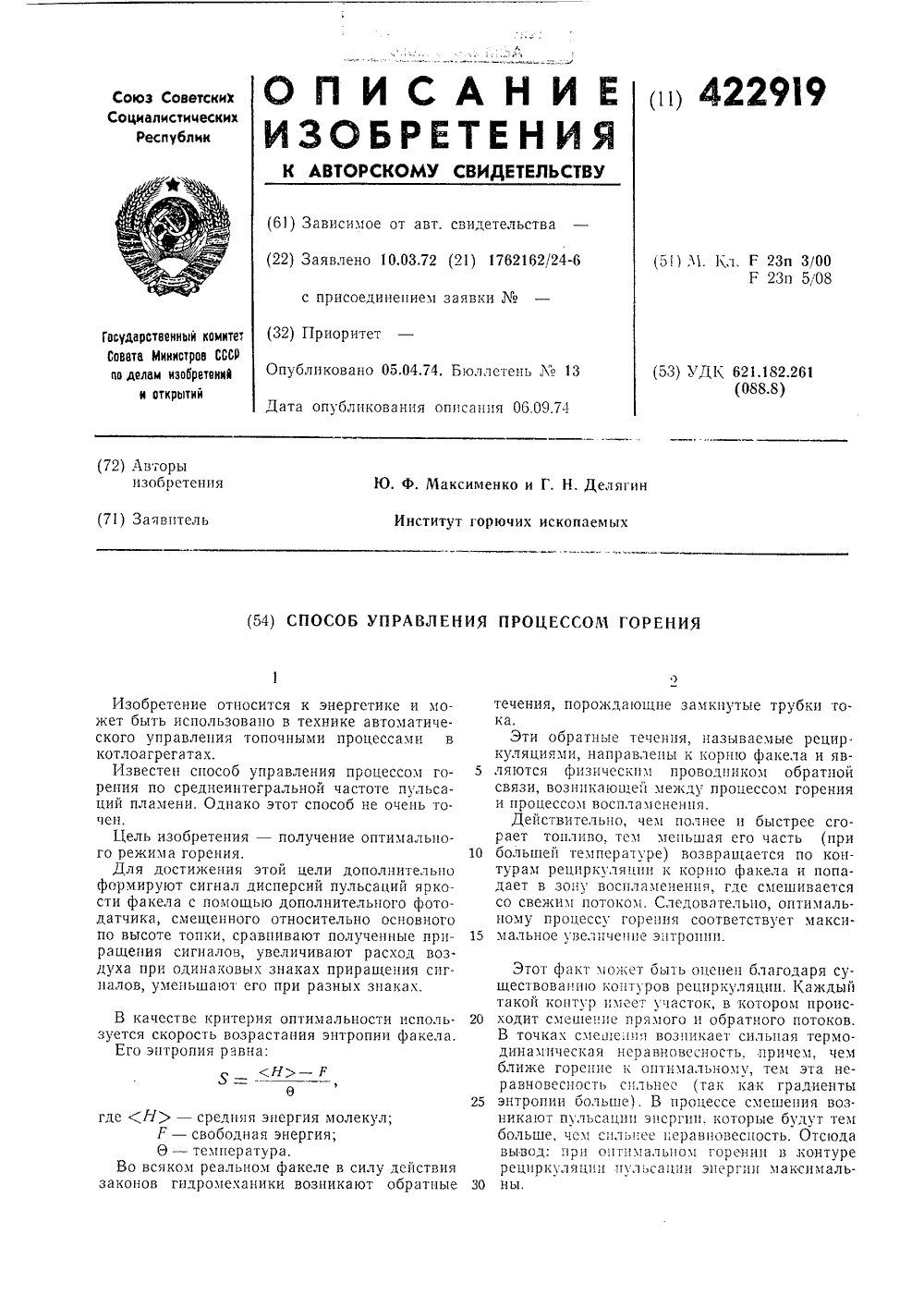

Способ управления процессом горения
Номер патента: 422919
Опубликовано: 05.04.1974
Авторы: Дель, Максименко
МПК: F23N 3/00, F23N 5/08
...для первого контура увеличивается, а граница зоны 1, вследствие увеличения крутизны линии выгорания, смещается влево. При достаточном избьггке воздуха граница смещается настолько (пунктир), что т, оказывается в зоне 11 или даже в зоне 111. В результате, скорость возрастания энтропии, пройдя через максимум, падае;.Для второго контура по мере увеличения расхода воздуха скорость изменения энтропии все время падает, а экстремум этой зависимости условно соответствует стехиометрии.Из сказанного следует, что для контуров рециркуляции различной длины условия оптимальности горения по избытку воздуха пе одинаковы. В коротких контурах оптимальность достигается при больших избытках воздуха, чем в длинных.Кривая У (см. фиг. 2) представляет собой...
Система стабилизации зоны пламени
Номер патента: 423987
Опубликовано: 15.04.1974
Авторы: Всесоюзный, Магниевой, Проектный, Смолин, Электродной
МПК: F23N 5/08
Метки: зоны, пламени, стабилизации
...зоны пламени, полученного фотографированием ее при стабильной форме пламени в определенном спектре.На чертеже изображена система ст зации пламени.Система содержит форсунку 1, регулятор 2 подачи топлива с показывающим прибором 3.Регулятор соединен с фотодатчиком 4 и исполнительным органом 5 подачи топлива. Фотодатчик состоит из объектива 6 со светофильтром 7 и чувствительного элемента 8, В фокальнои плоскости установлено реперное устройство 9, определяющее границы реакционной зоны горения пламени, полученное, например, путем фотографирования стабилизи рованного пламени в определенном спектре.Система работает следующим образом.При нормальном горении, т. е. при стабильной зоне горения, чувствительный элемент не воздействует на...
Устройство для контроля наличия пламени в топке
Номер патента: 535439
Опубликовано: 15.11.1976
МПК: F23N 5/08
Метки: наличия, пламени, топке
...друга строго на одной оптической оси О - О,. Для защиты фотодатчиков 4 от высоких температур в топке, охлаждения и создания темного пятна в телескопическую трубу 1 непрерывно подают воздух как снаружи, так и внутрь фокусировочных трубок 2 через штуцеры б и 7. Общий расход охлаждающего воздуха и воздуха, поступающего в рабочую форсунку 8, устанавливают из расчета соотношения топливо в возд.Для поджига основного факела в рабочей форсунке 8 используется пусковая горелка 9, которая запускается дистанционным газовым электрозапальником 10.Устройство работает следующим образом.При наличии пламени в топке установленные одна против другой телескопические трубы на фоне раскаленных стенок топки создают темные пятна, на которые сфокусированы...
Устройство для контроля наличия пламени
Номер патента: 661195
Опубликовано: 05.05.1979
Автор: Сергеев
МПК: F23N 5/08
...Ьа также быстро увеличивается. В момент времени, когда это напряжение, увеличиваясь от отрицательного начального значения, проходит через нулевое значение и принимает весьма малое положительное значение, напряжение 1.1 з усилителя 3, имеющего большой коэффициент усиления, изменяется скачком от предельного положительного до предельного отрицательного значения и подпитка накопительной ячейки 4 прекрашается. После этого напряжение 1.1 ячейки медленно уменьшается. Уменьшается и напряжение 11 на входе усилителя З,причем даже оцень малого спада напряжения Ц. происходящего за весьма короткий промежуток времени, достаточно, чтобы его напряжение приняло малое отрицательное значение. В результате напряжение Ц усилителя 3 изменяется скачком от...
Способ контроля качества горения
Номер патента: 669152
Опубликовано: 25.06.1979
МПК: F23N 5/08
...20и максимального значений оптическойплотности. 2На чертеже изображено устройство, реализующее способ контроля качества горения.Излучатель света 1 и фотопреобраэователь 2 расположены в измерительном канале 3, имеющем отверстия 4, К фотопреобразователю подключен показывающий прибор 5. Измерительный канал размещен в гаэоходе б, На концах измерительного канала установлены устройства 7 и 8 для периодической йодачи воздуха.Способ контроля качества горения осуществляется следующим способомДымовые газы, идущие по газоходу, свободно попадают в измерительный канал 3 через отверстия 4, и периоди" чески, с заданной частотой удаляются иэ трубы измерительного канала с по" мощью устройств 7 и 8, Таким образом, в измерительном канале с заданной...
Способ контроля наличия пламени горелки
Номер патента: 714100
Опубликовано: 05.02.1980
Авторы: Анисяев, Миронов, Хесин
МПК: F23N 5/08
Метки: горелки, наличия, пламени
...заполняетсягорячими газами, в результате уровень фонового излучения приближается к заданной уставкеи обеспечение селективности индикации сущест.венно затрудняется,Наиболее близким к изобретению по техни. ческому существу и достигаемому эффекту является способ контроля наличия пламени горелки по излучению, измеряемому двумя датчиками, внзируемыми в одну зону контролируемого пламени, путем формирования разности сигналов, выдаваемых датчиками, и сравнения ее с заданной уставкой 12).Недостаток известного способа заключается в том, что при этом селективность достигается путем существенного усложнення визирования и настройки датчиков, в частности путем выбора узкого спектрального диапазона.Цель изобретения - повышение надежности...

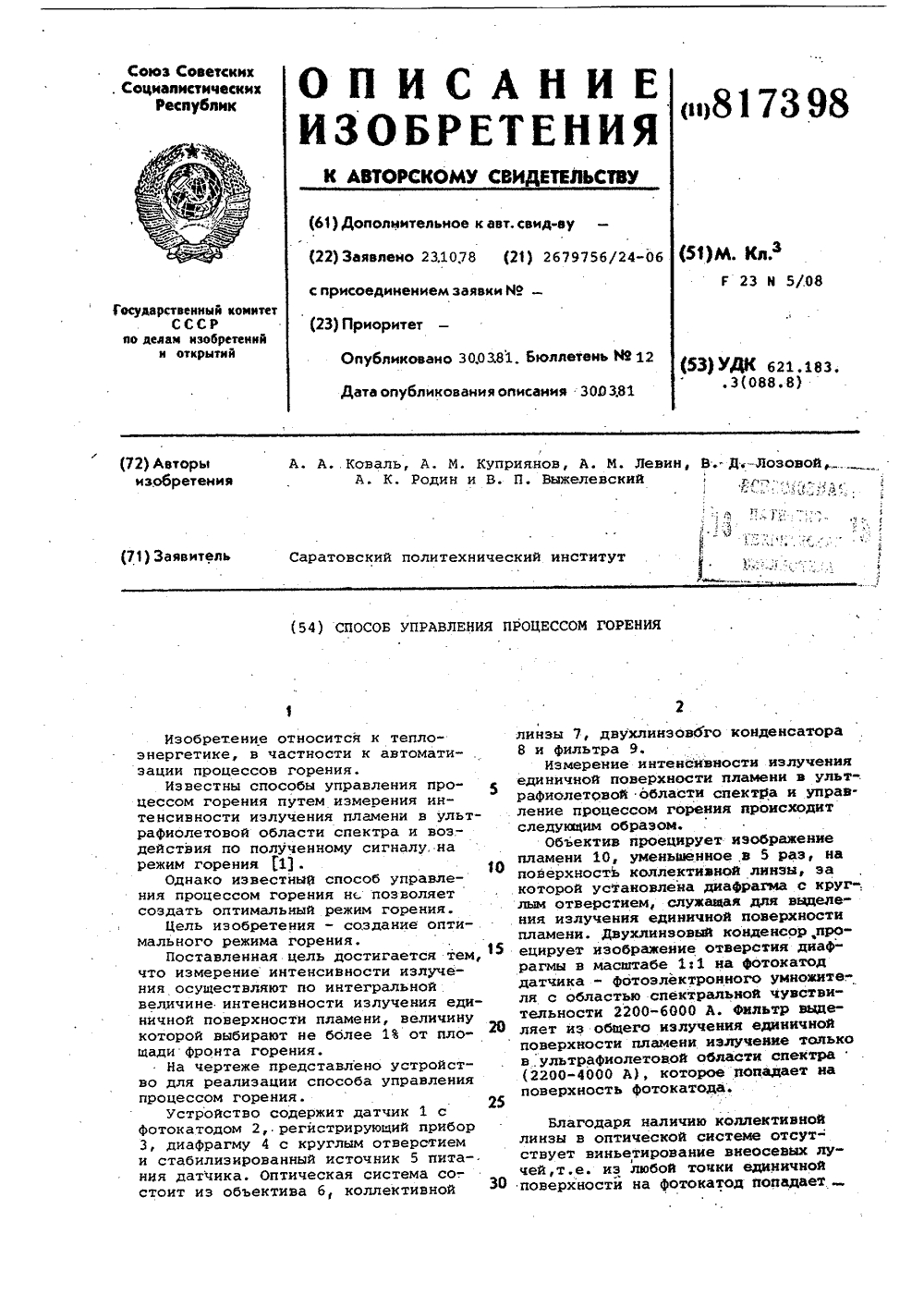

Способ управления процессом горения
Номер патента: 817398
Опубликовано: 30.03.1981
Авторы: Выжелевский, Коваль, Куприянов, Левин, Лозовой, Родин
МПК: F23N 5/08
...системе отсут" ствует виньетирование внеосевых лучей,т.е. из любой точки единичной поверхностй на фотокатод попадает.Заказ 1302/49 Тираж 606 ВНИИПИ Государственного ком по делам изобретений и о 13035, Москва, Ж, Раушскаодписно ета ССС рытнй наб., д 5 лиал,ППП ".Патентф, г. Ужгород, ул. Проектна практически равное количество энергии излучения.Прохождение лучей от точек единич ной поверхности пламени через оптическую систему и диафрагму обозначено стрелками; О - центральная (осевая) дочка единичной поверхности пламени; А и В - граничные точки еди. ничной.поверхности; О и А - изображение в плоскости Фотокатода соответственно точек О и А.Фотоэлектронный умножитель преобразует оптический сигнал от пламени в электрический и усиливает его....
Способ контроля и управления процессом горения
Номер патента: 859768
Опубликовано: 30.08.1981
Авторы: Богоявленский, Варфоломеев, Гайстер, Иванов, Степанов, Хайхян, Шульц
МПК: F23N 5/08
...к автоматизации процессов горения в тепловых установках.Известны способы контроля и управления процессом горения путем измерения величины электрического сопротивления с помощью датчика на основе двуокиси титана, установленного в потоке продуктов сгорания, отходящих из топки 11.Однако известные способы недостаточно точны.Цель изобретения - повышение точнос 10 ти контроля.Поставленная цель достигается тем, что поток продуктов сгорания формируют путем отбора их части после топки, нагрева этой части до 300 - 1000 С с последующим смешением после проведенного измерения 1 со всеми отходящими из топки продуктами сгорания. ломеев, Ю. С. Гайстер,859768 Формула изобретения Составитель К. Роганов Редактор Е. Лушникова Техред А. Бойкас...

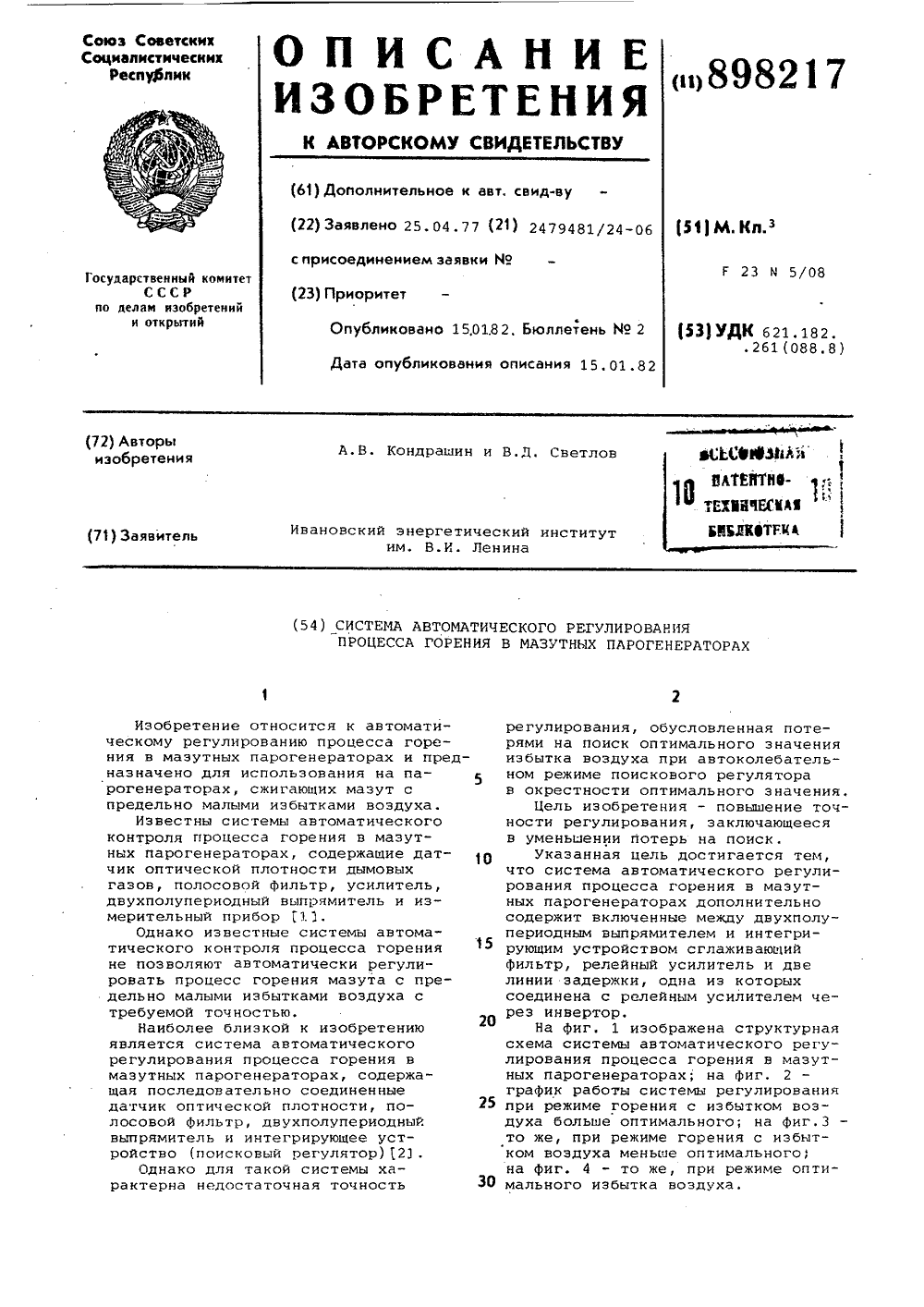

Система автоматического регулирования процесса горения в мазутных парогенераторах
Номер патента: 898217
Опубликовано: 15.01.1982
МПК: F23N 5/08
Метки: горения, мазутных, парогенераторах, процесса
...не менее полупериода вращения роторов регенеративных воздухоподогревателей. Интегрирующее устройство подключено к регулятору 10 соотношения "топливо-воздух", воздействующему на регулирующий орган 11,Система регулирования работаетследующим образом. Датчик оптической плотности 1 измеряет величину оптической плотности дымовых газов. Полосовой фильтр 2 выделяет основную гармоническую составляющую спектра регулируемого параметра, например, на частоте вращения роторов регенеративных воздухоподогревателей, амплитуда которой однозначно связана с величиной регулируемого параметра. Гармоническийсигнал с выхода полосового фильтра2 выпрямляется двухполупериодным выпрямителем 3, частично сглаживается фильтром 4 и поступает на вход...
Устройство для контроля пламени в топливной горелке
Номер патента: 909453
Опубликовано: 28.02.1982
Авторы: Абрамов, Зомерфрайнд, Чубаров
МПК: F23N 5/08
Метки: горелке, пламени, топливной
...резистора 8 и конденсатора 9, составного транзистора 10, делителя напряжения5 3 90945на резисторах 1 и 12, а также индикатор 13 и исполнительный орган 4.Устройство для контроля пламенив топливной горелке работает следующим образом,5Излучение пламени горелки имеетопределенный спектральный диапазон,который зависит от вида сжигаемоготоплива. Фотогенератор 1, следящийза пламенем горелки, генерируетэлектрические импульсы, соответствующие этому спектральному диапазону.Переменный резистор 2, движоккоторого подключен к точке соединения фотогенератора с усилителем,позволяет регулировать седективнуючувствительность устройства в спектральном диапазоне излучения.При установке движка переменногорезистора 2 в крайнее левое положение на вход...
Устройство для контроля пламени
Номер патента: 926440
Опубликовано: 07.05.1982
Авторы: Абрамов, Усманов, Чубаров
МПК: F23N 5/08
Метки: пламени
...шунтируется переключателем 9.Управляющая цепь тиристора соединена также с конденсатором 10 и резисторами 11 и 12. Исполнительным органом устройства является электромагнитное реле 13, шунтируемое конденсатором 14 с целью стабилизации работы реле.Устройство работает следующим образом.При разомкнутом переключателе 9 устройство контроля пламени чувствительно к переменной составляющей фотоэлектрического тока фотодиода 5. Импульсы тока, проходящие через конденсатор 7 и диод 8, постепенно заряжают конденсатор 10 цепи замедления срабатывания тиристора. Когда напряжение на конденсаторе 10 достигает определенного значения (примерно, О, 3 - О, 5 В, произойдет включение тиристора и через обмотку электромагнитного реле-исполнительного органа...
Устройство для контроля пламени
Номер патента: 939871
Опубликовано: 30.06.1982
Автор: Кунин
МПК: F23N 5/08
Метки: пламени
...так как устройство будет неизбежнореагировать на одиночные спонтанные импуль.сы от преобразователя, которые могут иметьместо при отсутствии пламени. Таким образом, известное устройство не обладает достаточной надежностью в работе,Цель изобретения - повышение надежностиустройства. 1 ОУкаэанная цель достигается тем, что устройство дополнительно содержит стабилитрон, балластное. сопротивление и вторую накопительную емкость, включенные между первой накопительной емкостью и исполнительным элементом.Устройство содержит также диод, включенный между стабилитроном и второй накопительной емкостью.На чертеже изображена схема .предлагаемого20устройства для контроля пламени,Устройство содержитгазоразрядный преобразователь. 1 ультрафиолетового...
Устройство контроля наличия пламени
Номер патента: 970043
Опубликовано: 30.10.1982
МПК: F23N 5/08
...рами 7. К компараторам подключеноля выход задатчика 8, вход которого соее динен с выходом выделителя 9 максии- мума. Выход выделителя максимуматакже соединен с входами сумматоров5, входы с выходами нормирующихсилителей 4.на- Устройство работает следующим и во бразом.е- Освещенн чувствительного элемен тся из основной освещен лнительнойЗ 0, от соседнихгналы чуврю ду 25о ость каждого та складывае ности и допо факелов. Сн гата. Указанная цель достигается тем,что устройство дополнительно содер97 ОО 43 Составитель И. АксенРедактор П. Макаревич Техред А,Ач ректор Г. Огар 8359/44 Тираж 598 ВНИИПИ Государственного комитета СС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., дписн Зак/5 илиап ППП "Патент", г. Ужгород, ул....
Устройство контроля пламени
Номер патента: 979794
Опубликовано: 07.12.1982
Авторы: Прозоров, Феоктистов, Худяев
МПК: F23N 5/08
Метки: пламени
...13, соединенную общей точкой с обмоткой 9. Питание релейного усилителя осуществляется от источника 14 постоянного тока.Устройство контроля пламени работает О следующим образом.Протекание тока через индикатор ультрафиолетового излучения возможно только при единовременном воздействии двух факторов: ультрафиолетового излучения и достаточного напряжения на электродах.Гри наличии пламени в топке контролируемого объекта в каждый полупериод при дос тижении амплитуды питающего напряжения 260- 280 В (для отечественного индикатора ультрафиолетового излучения ти па Иф) через индикатор 1, установленный н топке в зоне обслуживания пламени, начинает протекать ток, который в положительный полупериод протекает по цепи резистор 2 - индикатор...
Устройство контроля пламени
Номер патента: 987300
Опубликовано: 07.01.1983
Авторы: Алексеев, Белянин, Прозоров, Рафиков, Феоктистов, Худяев
МПК: F23N 5/08
Метки: пламени
...образом.При наличии пламени световой поток(обозначенный стрелками) через откры 40тую шторку 10 воздействует на оптический детектор 1 пламени, в результатеэтого электрические импульсы через схе- .му 4 согласования подаются на вход ключа 5 управления. Тиристор .6 открывается,5и через обмотку электромагнитного реле7 начинает протекать ток, оно срабатывает, переключая свои контакты (не показаны), используемые в схеме защитыи сигнализации камер сгорания, При пода-оче напряжения от генератора,12 электрических импульсов на обмотку 11 шторки.10 обеспечивается режим контроля исправности (самоконтроля) оптического,детектора 1 пламени. При перекрытиишторкой 10 светового потока оптический детектор 1 пламени перестает пропускать электрические...
Способ контроля полноты сжигания топлива в топке
Номер патента: 992926
Опубликовано: 30.01.1983
Авторы: Блох, Журавлев, Спичак
МПК: F23N 5/08
Метки: полноты, сжигания, топке, топлива
...огнетехнических установках в условиях теплоотдачи к нагреваеьим поверхностям (металлу в металлургических печах, экранамв топках котлов ) всегда имеет местоперепад температуры, данное обстоятельство не ограничивает область применения способа.Поскольку перепад температуры впромышленных огнетехнических установках имеет место, в основном, в слоегаза толщиной до 1 м от стенки топки,то диапазон длин волн, в котором необходимо проводить измерения спектральной интенсивности излучениядолжен обеспечивать информацию обизлучении слоев газа, расположенныхна данном расстоянии.Применение диапазона длин волн 4,3-4,8 мкм для измерения спектральной интенсивности излучения обусловлено тем, что он позволяет получить. значительный вклад, вносимый в...
Способ оптико-телевизионного контроля процесса горения в топочной камере парогенератора
Номер патента: 1002734
Опубликовано: 07.03.1983
Авторы: Горбунцов, Зародов, Пантелеев
МПК: F23N 5/08
Метки: горения, камере, оптико-телевизионного, парогенератора, процесса, топочной
...камерепарогенератора (фиг,1) и на телеэкране 4 (фиг.2), Для контроля погасания факела используется контрольнаяточка 5,Иэ полного сигнала 6 изображения 15пламени горелки в топочной камере,путем сравнения с уровнем 7 селекции,выделяют сигнал 8 Факела, которыйпреобразуют в сигнал 9 прямоугольной Формы с передней и задней границами, соответствующими передней и задней границам факела. Положение границы сигнала сравнивается с положением границ контрольной точки 5. При отклонении сигнала б изображения пламени и соответствующем ему отклоненииграницы сигнала 9 (на фиг.3 показанопунктирными линиями) формируется сигнал 10 отклонения границы изображенияфакела относительно контрольной точки,Телевизионные камеры могут располагаться сверху...
Устройство для контроля факела в процессе горения
Номер патента: 1043427
Опубликовано: 23.09.1983
Авторы: Абрамов, Иванцов, Меш, Талибджанов
МПК: F23N 5/08
Метки: горения, процессе, факела
...абразивной поверхностью, а вамбразуре с противопопожной от тубусастороны выполнена цилиндрическая выем-ка,На фиг. 1 показано устройство цляконтроця факела в процессе горения и его 427 2установка в горелке; на фиг, 2 - разрез,А-А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1.Устройство для контроля факела уста навливается в корпусе 1 горелки. Через воэдухопоцвоцящий патрубок 2 проходит труба 3 с отвестнэм 4. Труба соециненас выполненным в амбразуре 5 тубусом 6. С противоположной от тубуса стороны амбразуры выполнена цилиндрическая выемка 7. На тыльной стенке 8 внутри тубуса 6 на пружинах 9 установлен сегмент 10 с абразивной вогнутой поверхностью 11, Внутри трубы 3 по ее процольной оси на полукольце 12...
Устройство управления процессом горения
Номер патента: 1052794
Опубликовано: 07.11.1983
Авторы: Ерофеев, Куприянов, Лозовой
МПК: F23N 5/08
...15, кроме того конденсатор 8 блокируется нормально разомкнутыми контактами 16 реле 11. Репе 15 имеет цепь самопитания, состоящую из диода 17, ограничительного резистора 18, нормально замкнутых контактов 19 реле 11 и нормально разомкнутых контактов 20 и 21 реле 15. Индикатор горения - высокоомный измерительный прибор 22 включен последовательно с ограничительным резистором 23 между интегрирующими контурами, т.е. между положительными обкладками конденсаторов 8 и 9. Катушка электромагнитного клапана 24 подключена к цепи переменного тока через нормально разомкнутые контакты 20 реле 15. В линии питания установлен тумблер 25.Устройство работает следующим образом.При включенном тумблере 25 и освещении детектора 1 ультрафиолетовым излучением он...
Способ автоматического регулирования процесса горения
Номер патента: 1068665
Опубликовано: 23.01.1984
Авторы: Коловертнов, Прозоров, Феоктистов
МПК: F23N 5/08
...заданного отношения интенси 1 остей воздействием на подачу воздуха.ношение интенсивностей излуче;ий д.:,1(и ОПРЕДЕЛЯЮ КК ОТНОЦ 1 Е 1 Е И 1 ТЕ 1 СВЮС 1 И излучения, измеренной на всем чстке,гины пламени к интенсивности излуения. Измереннои на участке - , --- - - длины пламенин 1 1от его корня соответственно для коротко- факельных и длиннофаксльных гор; лок.При величине отношения интенсивностей излучений, равной сдиИце, формцруот сигнал ца отключение горелки.На чертеже представлена схема устройства, реализующая способ.Регулирование процес(а горения производят на горелкепутем к(нтроля ф;., ела 2, ы именно измеряюг интесивость 1; .льтрафиолетово О изл,чения цдикатором 3 пределах ---- - длины пламени от (го кор 1ня (участок п - п) и...
Устройство для автоматического управления горелкой
Номер патента: 1068666
Опубликовано: 23.01.1984
Автор: Дмитренко
МПК: F23N 5/08
Метки: горелкой
...первой выдержки времени работает вентилятор, осуществляя продувкукамеры сгорания и исключая возможностьаварийного взрыва при подаче напряженияна трансформатор зажигания топлива.1068666 3Реле 25 своим контактами (не показаны) включает исполнительные органы, подающие топливо к горелке и осуществляющие его воспламенение, например топливный клапан и трансформатор зажигания. Другие контакты 39 подключают параллельно резистору 11 времязадающего КС-контура резистор 12, изменяя выдержку времени. Если по каким-либо причинам топливо в камере горелки не воспламеняется и реле, выполненное на тиристоре 45, не срабатывает, конденсатор 13 повторно заряжается до порога отпирания транзистора 14, а на резисторе 16 снова формируется управляющий импульс...
Способ контроля качества горения
Номер патента: 1096452
Опубликовано: 07.06.1984
Авторы: Болознев, Гафуров, Мустафин
МПК: F23N 5/08
...реализующего предлагаемый способ,В соответствии со способом измерения выходного сигчала У датчика(фиг,1) при заданной частоте пульсаций (или интервале времени И) результат измерения верен, если сигналурони я шума датчика О ( ОО ( О, гдев оО - текущее значенйе сигнала датчика, Оо - выходной сигнал датчикапри максимальной плотности дымовыхгазов.При включении продувки прозрачность измерительного канала возрастает и выходной сигнал датчикаизменяется в соответствии с однойиэ кривых 1 - 4, показывающих такжеизменение оптической плотности Р,Таким образом, точное измерение 60оптич ской плотности дымовых газов достигается лишь при наличии априорных данных об оптической плотности,позволяющих для случая ее измененияв соответстнии с кривой...
Датчик контроля факела
Номер патента: 1108293
Опубликовано: 15.08.1984
МПК: F23N 5/08
...визирную трубу с закрепленным наодном конце чувствительным элементом,дополнительно содержит привод и заключенную в кожух камеру с входным, выходным и боковым отверстиями, при этом кожух имеет два отверстия, одно для соединения его полости с атмосферой, а другоедля соединения с полостью между стволоми визирной трубой, причем привод соединенсо стволом, а другой конец визирной трубыподключен к боковому отверстию камеры,При этом на камере установлен термодатчик.На чертеже приведена конструкция датчика контроля факела,Датчик контроля факела содержит ствол1 с отверстием 2 для входа и отверстием 3для выхода охлаждающего агента, установленную внутри ствола визирную трубу4 с закрепленным на одном конце чувствительным элементом 5.Датчик...
Устройство контроля наличия пламени
Номер патента: 1129466
Опубликовано: 15.12.1984
Авторы: Бибикман, Иванов, Соловьев
МПК: F23N 5/08
...на фиг. 6 - сигнал после дифференцируюшего блока; на фиг. 7 - сигнал после порогового элемента; на фиг, 8 сигнал после сумматора; на фиг. 9 - сигнал на выходе сигнального блока; на фиг, 10 - сигнал после делителя частоты; на фиг. 1 - сигнал генератора импульсов, поступающих на сигнальный блок.Устройство содержит фотодатчик 1, сигнал с которого поступает на усилитель 2. Усилитель 2 соединен с электронным ключом 3, другой вход которого подключен к. генератору 4 импульсов. К выходу электронного ключа 3 подключены последовательно соединенные запоминающий блок 5, дифференцирующий блок 6 с инвертированием отрицательных импульсов и пороговый элемент 7, выход которого соединен со счетным входом сумматора 8. Между генератором 4 импульсов и...
