Мацвай

Номер патента: 1719600

Опубликовано: 15.03.1992

Авторы: Кондусов, Ледин, Мацвай, Ткачев

МПК: E04H 5/08

Метки: животных, помещение, содержания

...между которыми рас- период года и в теплые зимние дни, когда положены ограничители поперечных пере- вытяжные шахты 3 не обеспечивают необхомещений секций, при этом остальная часть димый воздухообмен в помещении, перевошарниров размещена с внутренней сторо дят секции 8 средней части 6 боковых стен ны.секций и попеременно с шарнирами, посредством рычагов 15 в крайнее левое расположенными с,наружной стороны сек- положение, определенное величиной зазо- .ций, ра между ребордами и прутком 16 с поНа фиг.1 схематически изображено мощью механизма 17 перемещения. Припредлагаемое помещение, сечение; на 25 этом смещение средней части 6 относительфиг.2.-тоже, видсверху, фрагмент; на фиг,3 но верхней 4 и нижней 5 частей боковых - то же, до...

Номер патента: 1697625

Опубликовано: 15.12.1991

Авторы: Вельчо, Гонтарь, Ледин, Маслов, Мацвай, Рядчиков, Ткачев

МПК: A01F 25/08

Метки: сельскохозяйственных, сушки

...вращения на роликах 17 вОкруг продольной оси и снабжена фиксатором 21 ее положений: Ол:/2, л(О - соответствует положению емкости, когда выгрузное окно 2 расположена сверху, т.е. емкость 1 находится пад загрузкой). Пад емкостью между станинами расположен вцгрузной транспортер 22 высушенного материала.Способ сушки сельскохозяйственных материалов с применением описанного устройства осуществляется следующим образам.Сельскохозяйственньй материал, например, травяная масса, в т.ч. и высакавлажная, семенники трав, зерна, падвеся загрузчиком (не показан) через загрузочное окно 2 в емкость 1, предварительна установленную и зафиксированную посредствам фиксатора 21 в вертикальном исходном) положении загрузочное окна сверху), Материал распределяется...

Номер патента: 1468466

Опубликовано: 30.03.1989

Авторы: Безунов, Ледин, Мацвай, Огнев, Поляков, Рядчиков

МПК: A01F 25/00

Метки: кормов, хранилище

...участком пола 7 и поддоном 8 сообщено с вентиляционным каналом центральной опоры 11 посредством кольца-воздуховода 12.Кольцо-воздуховод 12 представляет собой два кольца 13 и 14, соединенные между собой ребрами 15 жесткости. С наружной стороны пространство между кольцами 13 и 14 закрыто цилиндрической поверхностью 16 с патрубками 17, на конце которых закреплены резиновые камеры 18. От камер 18 отходят шланги 19 к компрессору.Каждый патрубок кольца-воздуховода 12 имеет заслонки 20, ограничивающие доступ воздуха из кольца-воздуховода 12 к секторам. Кольцо-воздуховод 12 установлено вокруг центральной опоры 11 и имеет возможность вращаться вместе с кассетой 3. Зазор 21 между кольцом-воздуховодом 12 и центральной опорой 11 герметизирован с...

Номер патента: 1450770

Опубликовано: 15.01.1989

Авторы: Гайдаш, Ледин, Мацвай

МПК: A01C 3/02

Метки: навоза, разделения, фракции

...перемещения камеры 14 в вертикальной плоскости выполнено в виде набора воздушных полостей 18, Полости 18 закреплены на боковых гранях полой камеры 14 и посредством трубопроводов 11 соединены 50 с компрессором 13. Воздух в полости 18 поступает по трубопроводу 11 от компрессора 13. К системе трубопроводов 11, снабженных задвижками 12, подключен резервуар 19 с антигельминтиком, Режим и последовательность поступления воздуха в воздушные полости 18, аэратор 10 и антигельминтика в аэратор 10 регулируются задвижками 12. На дне емкости 1 размещен патрубок 20 отвода жидкой фракции, соединенный с насосом 21.Работа устройства для разделения навоза на фракции осуществляется следующим образом.Навозная масса, подлежащая очистке, поступает от...

Номер патента: 1445650

Опубликовано: 23.12.1988

Авторы: Вельчо, Глазов, Головань, Ледин, Мацвай, Назаров, Рядчиков

МПК: A01K 5/02

Метки: животноводческих, кормов, круглых, помещениях, раздачи

...сбора остатков кормов и рабочих органов для каждой кормушки. Каждый рабочий орган выполнен в виде скребка 34 и закрепленного перед ним на тележке скребкового конвейера 35, который имеет опирающиеся на борт кормушки в рабочем положении ролики 36. Тележка 33 смонтирована на ферме 37, имеющей упоры 38, взаимодействующие с захватами 31, и электродвигатель 39 для привода скребковых, конвейеров 35.Установка работает следующим образом, Вначале открывают заслонку 11 выгрузного окна 10 транспортера 6, соответствующего той кормушке 9, в которую необходимо раздавать корма. Последующим включением электродвигателя 13 обеспечивается передача крутящего момента через звездочки 15, 16 и 18, 19 на ведущие ролики 4, которые перекатываются по кольцевой...

Номер патента: 1378804

Опубликовано: 07.03.1988

Авторы: Ермаков, Ледин, Мацвай

МПК: A01K 1/02

Метки: животных, содержания

...перемещение кормушки 8, связанной с ротором 6. Происходит раздача корма в движущиеся на роликах 1 О по монорельсу 9 кормушки 8, одновременно разрушается поверх 11 остный слой навозной массы пластинами 18 нижних граней 17 движущейся пустотелой призмы 13 и направляется к центру. Призмы 13 постоянно находятся ца поверхности навозной массы, до какого бы уровня она не доходила. Тяги 16, прикрепленные к петлям 15 верхних граней призмы, при работе натягиваются и ослабляются. При разрушении верхнего слоя навозной массы происходит перемещение его В гсризс)1)тальной и вертикальной плоскос 5 тях. Яйца мух, попадая при перемешиваниив нижние слои навозной массы, погибают без доступа кислорода.Изобретение обеспечивает улучшениесагитарных услОВий...

Номер патента: 1375203

Опубликовано: 23.02.1988

Авторы: Лазарева, Ледин, Мацвай, Утянский

МПК: A01K 1/00

Метки: свиней, содержания

...пола параллельно кормушкам, под задней частью площадки.Установка работает следующим образом.В промежутках времени между кормлениями (2 - 3 раза в сутки) животные располагаются по площади пола 2 станка 4 в основном участке 17 логова. В этот момент пол 2 опирается на упор 21 и опорные кронштейны 15. Как только начинают раздавать корм животные подходят к кормушке 19 30 35 40 45 50 55 станка 4. При этом происходит концентрация силы тяжести на участке пола 2 (площадки для кормления) . Сила тяжести животных заставляет пол 2 с кормушкой 19 и задней стенкой ее опускаться вниз, При этом пол 2 на участке 18 давит на штангу 11, которая другим своим концом упирается в зубья храпового колеса 14 и проворачивает на определенный угол навозоуборочный...

Номер патента: 1297776

Опубликовано: 23.03.1987

Авторы: Вельчо, Ледин, Мацвай, Туривная

МПК: A01K 5/00

Метки: кормов, раздачи

...с закрепленными на нем и выполненными в виде вилок подвесками 2, на которых при помощи шарниров 3 смонтированы имеющие днище 4 и боковые стенки 5 емкости 6 для корма, расположенные над кормушками 7. На боковых стенках емкостей выполнены реборды 8, расположенные концентрично шарнирам 3 параллельно плоскости вращения. Для поворота емкостей над кормушками служат упоры, выполненные в виде четырех несущих частей .9, закрепленных при помощи шарниров 10 в полу помещения. Верхние концы несущих частей шарнирно и попарно связаны между собой полудугами 11. Упоры сблокированы общей тягой 12, установленной с возможностью перемещения в горизонтальной плоскости от гидроцилиндра13 на одном из концов. Противоположный конец тяги снабжен возвратной ,...

Номер патента: 1251823

Опубликовано: 23.08.1986

Авторы: Исаченко, Ледин, Мацвай, Панков, Погосян, Ульянов

МПК: A01F 25/16

Метки: корма, хранения

...снабжено лестницами и трапами 46. Внутри опора 1 имеет также лестницы, входныеи выходные двери 47, а также клапаны 48 с тросовым приводом перекрытияноздуховодон, которые перед загрузкой кормов находятся и положенииЗакрытоУстройство для хранения кормовработает следующим образом,Загрузка кассет осуществляетсяснизу вверх поярусцо, Из колонныили с" выводится нижняя кассета 9 вположение 0 по направляющим 1 О вокруг опоры 1 с помощью приводнойстанции 23 вала 24, муфт 25 и 26, ведущей 29 и ведомой 30 звездочек через цель 31, упорный 32 и прижимной 33 ролики и трос 18, зажатый между ними, При этом коцусцые клинья16 устанавливаются с помощью расфиксатора 15 данного ряда кассет 9 вположение "Загрузка", клапаны 48 всехярусов в опоре 1 переводятся н...

Номер патента: 1227575

Опубликовано: 30.04.1986

Авторы: Капко, Ледин, Лубенец, Мацвай, Миронов

МПК: B65G 67/00

Метки: выгрузки, животных, погрузки, средства, транспортного, эстакада

...или трактора. Питание энергией производится от сети гидравлики трактора или от электросети фермы. Г 1 ри транспортировке эстакады ее переводят в транспортное положение. С помощью гидроццлиндра 7 меняется угол наклона эстакаль, за счет чего передний трап 20 подцимается цад дорогой и обеспечивается свобода ее передвижения. Эстакаду устанавливают против дверей животноводческого перемещения, откуда планируется перевозка животных. С омощыо гидравлики гилроцилицдром 7 приподнимают эстакаду через опорные стойкиколес 15 до упора трапа 20 в дорогу или грунт, затем гидроцилиндром 7 устанавливают подвижное днище 4 в горизшггальное положение. Перевод днища 4 В горизонтальное положение вызван тем. го животцыс более охотно идут цо гор;ол;а.: гцос;...

Номер патента: 1178367

Опубликовано: 15.09.1985

Авторы: Галич, Ледин, Мацвай, Титенко

МПК: A01K 1/02

Метки: животных, содержания

...звездочки 22 и 23 с кулачковыми полумуфтами шнеков 5 и 12, против которых установлен блок 24 ведущих полумуфт с вилкой переключения 25 и рычагом 26. На валу 19 установлена также приводная звездочка 27 с полумуфтой, кулачковая ведущая полумуфта 28 с пружиной и вилкой управления 29, Вал 19 соединен с электроприводом 30. Тележка кормораздатчика опирается на направляющую 31 и на два дополнительных ролика 32. Направляющая 31 имеет над парными калитками 33 станков 37 разрь 1 вы 34. Подвижный кожух 4 снабжен двумя удлинителями боковин 35. Снизу под подвижным кожухом 4 к раме 2 кормораздатчика прикреплены формирователи 36 потока корма. Станки 37 снабжены кольцевыми 38 и радиальными 39 кормушками. Кормушки имеют кормопроводы 40. 5 10 15 20...

Номер патента: 1113058

Опубликовано: 15.09.1984

Авторы: Дьяков, Ирха, Ледин, Лукин, Мацвай, Прощак

МПК: A01K 1/00

Метки: животных, содержания

...2 установлена на оттарированных пружинах 17. Нажимная площадка шарниром 18 соединена с полом 3, а со стороны кормушки - с толкающей штангой 19, второй конец которой упирается в зубья храпового колеса 16. Конусный навозосборник 5 соединен с градиальным навозным каналом 20. На штанге 19 установлен тензометрический датчик 21, входящий в электрическую цепь, состоящую из амперметра 22 и источника 23 питания, Амперметр 22 проградуирован в тоннах и его показания изменяются с изменением электрического сопротивления спирали тензометрического датчика, которое в свою очередь зависит от степени деформации штанги 19, что и обусловливает регистрацию веса животных. Деформация штанги 19 восстанавливается после окончания кормления, когда животные сходят...

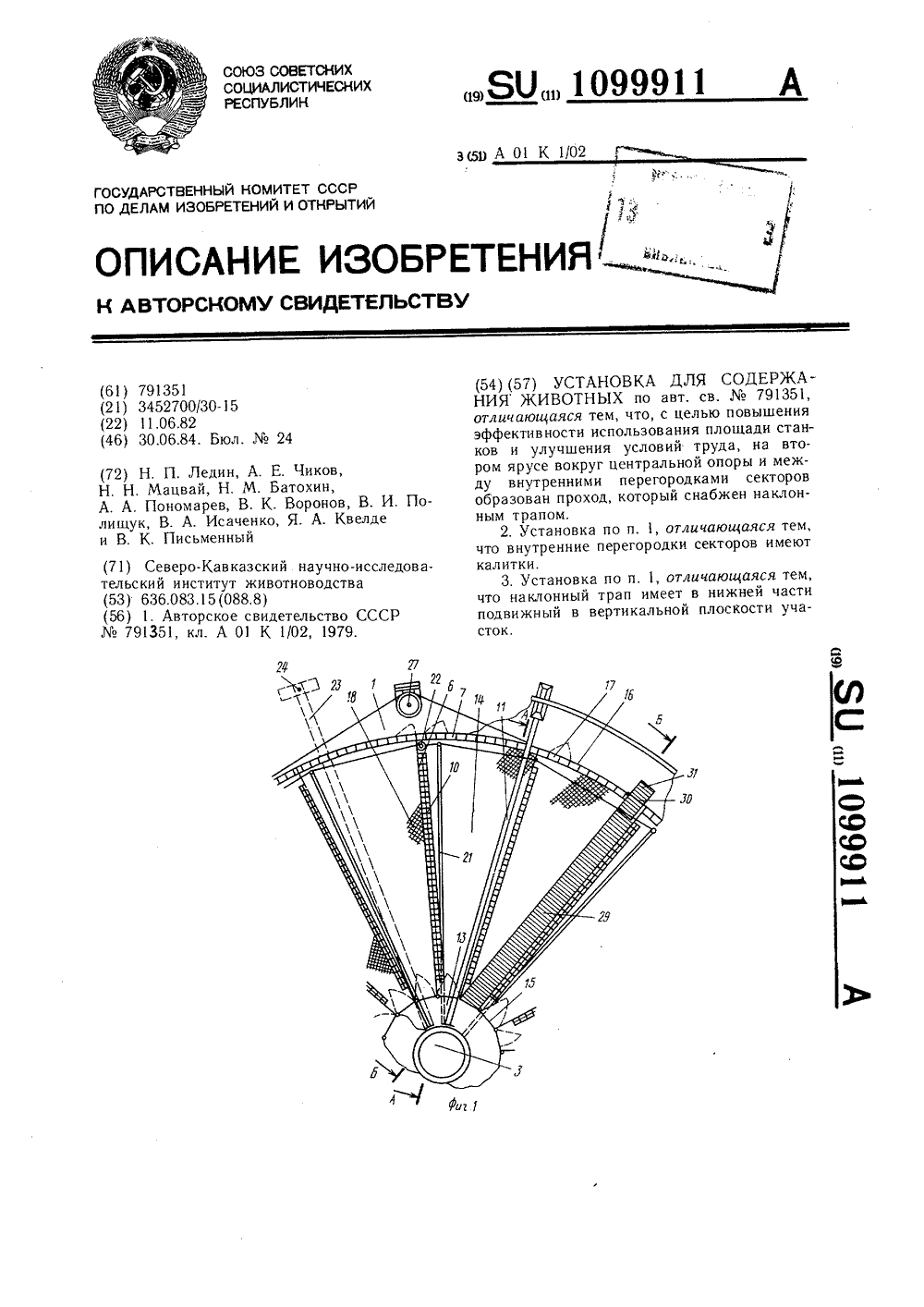

Номер патента: 1099911

Опубликовано: 30.06.1984

Авторы: Батохин, Воронов, Исаченко, Квелде, Ледин, Мацвай, Письменный, Полищук, Пономарев, Чиков

МПК: A01K 1/02

Метки: животных, содержания

...в вертикальной плоскости участок, 30На фиг. 1 схематично изображена установка для содержания животных, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 разрез Б - Б на фиг. 1. Под решетчатым полом 18 второго яруса клеточной батареи 4 закреплены поддоны 19, имеющие лотки 20. На поддонах 19 установлены скреперы 21, шарнирно прикрепленные к центральной опоре 3 и снабженные тросовой лебедкой 22 для их возвратно-поступательного перемещения. Навозосборник 8 имеет радиальный канал 23, в котором установлен шнековый насос 24. Для загрузки шнекового кормораздатчика 11 предусмотрен наклонный транспортер 25, который имеет патрубок 26, расположенный над кольцевой кормушкой 7. Установка снабжена механизмом 27 привода кольцевой кормушки...

Номер патента: 1061775

Опубликовано: 23.12.1983

Авторы: Ледин, Мацвай, Чиков, Шевченко

МПК: A01K 1/01

Метки: животных, содержания

...с реле времени для управления работой приводной станции.Устройство для содержания животных включает круглое помещение 1 с 65 щелевым полом 2, опирающийся на кронштейны центральной опоры 3 и фундамент 4 и размещенный под ним навоэосборник 5.,устройство снабжено круговой платформой б с жестко закрепленными на ней заглушками 7 щелейпола, размещеннойод щелевым полом 2и установленной с возможностью вращения вокруг своей оси, а также возвратно-поступательного перемещенияв вертикальной плоскости при помощиприводной станции 8 с клиновыми подьемниками, причем клиновой подъемниквыполнен в виде клина 9, взаимодействующего с опорным колесом 10 платформы б и соединенного с приводной станцией 8 тросами 11. При этом платформа 6 соединена с клиньями 9...
