Ермаков

Номер патента: 1397801

Опубликовано: 23.05.1988

Авторы: Всеволодова, Ермаков, Назаров, Шохнин

МПК: G01N 3/56

Метки: гидроабразивной, испытания, среде

...держатеямц 4 образцов в стакан 1 и приводят его во вращение. Через водоподводя-пий латрубок 7 подают в стакан 1 ж 1 лкость без абразивных частиц. При 30 40 Изобретение относится к областитриботехнических испытаний,Цель изобретения - повьппение точности ислытация за счет более равно 5мерного распределения абразивных частиц в рабочей среде,На фиг,1 изображено устройство дляиспытания материалов в гидроабразивной среде; на фиг." - разрез А-А нафиг.1,Устройство содержит стакан 1,сливной латрубок 2, ротор 3 с держателями 4 образцов, размещенный соосно встакане 1, и привод вращения (не показан) 5ротора 3, поперечную плоскую перфорированную перегородку 5, установленную между дном стакана 1 и держателями 4 образцов, сменное сито 6, закрепленное...

Номер патента: 1397201

Опубликовано: 23.05.1988

Авторы: Ермаков, Роговский, Рябов, Фролов, Шашкин

МПК: B23F 5/16

Метки: долбления, зубчатых, инструментальный, колес, суппорт

...(,1),0,8 мм/да. хол) возможен отвод долбяка в направлении, совпадающем с направлением обкага. Станок лля реализации лнного способа долбления зубьев долбяком 1 зубчатого колеса 2 содержит корпус 3, устновленный в нем н опорах ско ьжения шпинлсль 4 долбяка, привод возвратно-поступательного движения долбяка от двигателя 5, кинематическн связанного с валом 6 кривощипа кулисного механизма 7, Опоры скольжения шпинделя -". выполнены в виде экс центричных поворотных втулок 8, соединенных между собой рамкой 9. На однои из втулок закреплен рычаг 10, который через толкатель 11 нзаимолействует с кулачком 12, установленным на валу 6 при;зодавозвратно-поступательного движения доляка. Эксцентричные втулки 8 с рамкой 9 можно поворачивать оп,осительно...

Номер патента: 1397071

Опубликовано: 23.05.1988

Авторы: Абанин, Гагарин, Добкина, Ермаков, Кузнецова, Шенфельд

МПК: B01J 23/78, C01B 17/50

Метки: катализатор, кислоты, серной, термолиза

...стакана упаривают досуха и сушат в течение 2-5 ч при 120-150 С. После сушки катализатор прокаливают 30 мин при 800 С. Готовый катализатор имеет следующий состав, мас.7: К+Ре 5,0 (в том числе К 3,75, Ре 1,25), носитель - остальное, Массовое соотношение К:Ре 3,0.Катализаторы с массовым соотношением К:Ре 1,5-5,0 готовят аналогичным образом. Данные приведены в таблице.Активность катализатора испытывают следующим образом.Катализатор загружают в количестве 0,5 г в кварцевый реактор диаметром 10 мм и высотой 500 мм. Серную кислоту концентрации 85 мас.7 подают в реактор механическим дозатором через испаритель, где кислота испаряетося и нагревается до 800 С. Нагретые пары серной кислоты пропускают через слой катализатора с объемной скоростью...

Номер патента: 1397006

Опубликовано: 23.05.1988

Авторы: Ермаков, Желтов, Черноусов

МПК: A01G 31/02

Метки: выращивания, растений

...15 ипрозрачная дверца 16 обеспечиваютнаблюдение за ростом и развитием корней. Уплотнение 17 изготовлено изстойкого к микробиологическому воздействию материалаПроростки растений в устройстве закреплены съемнымидержателями 18, которые подвешены накруглую планку 19. В устройств также имеются основные держатели (не показаны) которые удерживают взрослые.растения.В напорном резервуаре 1 имеетсяпоплавок 20, контактирующий с концевым выключателем 21. В резервуаре 3на конце трубопровода 2 установленклапан 22, связанный с поплавком 23,Вертикальная стойка 24 служит направляющей для изменения высоты клапана22. Резервуар 4 имеет сборник 25 пи 5 10 15 2 О 25 ЗО 35 тательного раствора и поплавок 26, контактирующий с верхним концевым выключателем...

Номер патента: 1396298

Опубликовано: 15.05.1988

Авторы: Горностаев, Ермаков

МПК: H05K 5/06, H05K 7/12

Метки: ввод, герметичный, кабельный

...манжету 1 псцжимают резьбовым штуцером 7 через замковую втулку 4, имеющую на своей внешней цилиндрической поверхности упоры 5, входящие в соответствующиепродольные сквозные открытые пазыобоймы 3. Чтобы замковая втулка 4не могла выйти из обоймы 3, на наружной поверхности обоймы 3 выполненкольцевой паз, в котором расположенометаллическое опорное кольцо 6, в 5 Окоторое упираются упоры 5 замковойвтулки 4, На замковую втулку 4 надевается резьбовой штуцер 7 причемконец замковой втулки 4 за штуцером7 развальцовывают, в результате чегоштуцер 7 может только вращаться назамковой втулке 4,ри монтаже герметичного кабельного ввода внутрь корпуса 8 устанавливают единый узел, состоящий из взаимосвязанных между собой деталей - обоймы 3, уплотняющей...

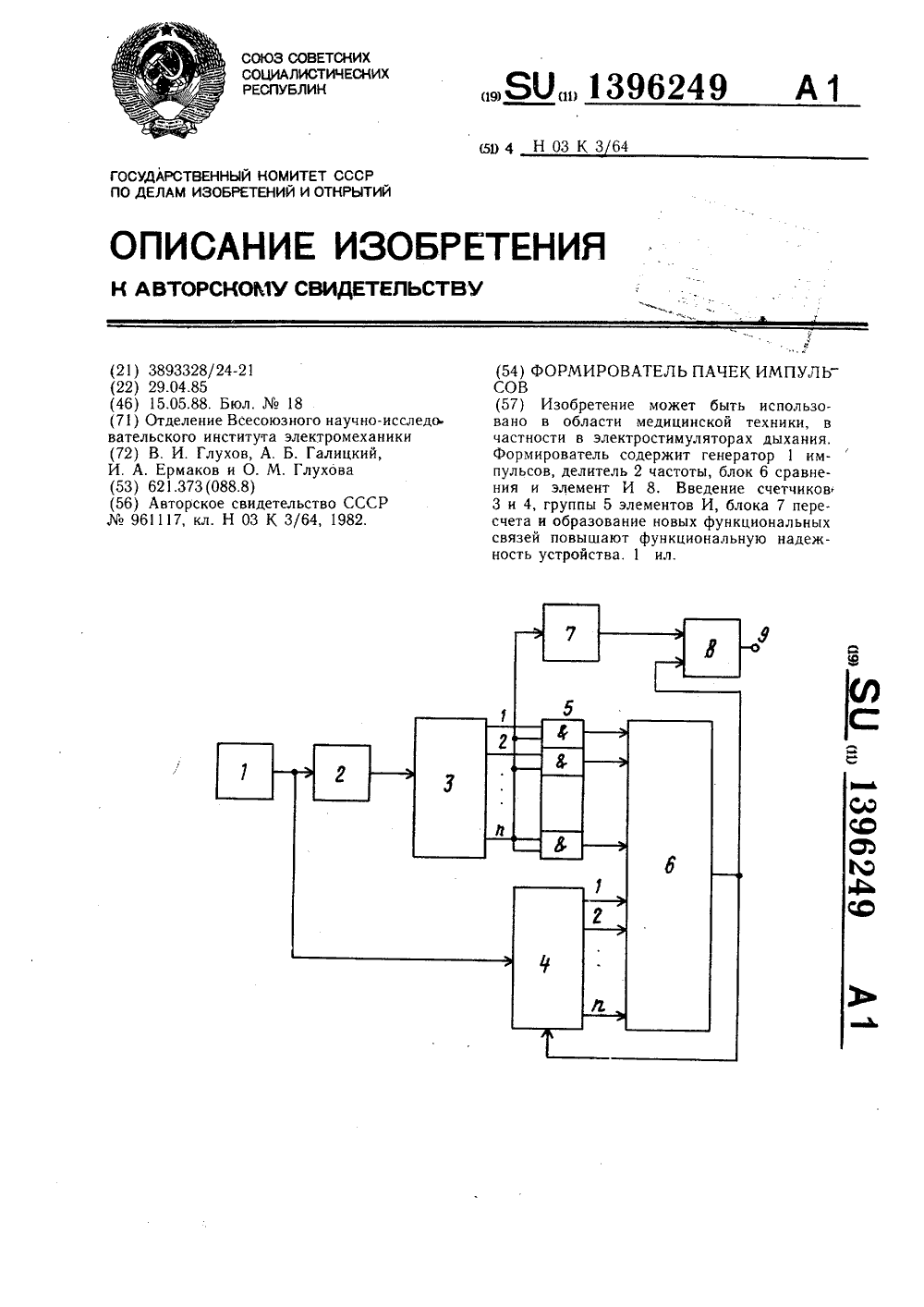

Номер патента: 1396249

Опубликовано: 15.05.1988

Авторы: Галицкий, Глухов, Глухова, Ермаков

МПК: H03K 3/64

Метки: импульсов, пачек, формирователь

...ьность импульсов эталонной частоты, кот рая поступает на вход вычитания счетчика 4 епосредственно, а на суммирующий вход с етчика 3 - через делитель 2 частоты.При 1 на старшем разряде счетчика 3 код на выходах группы 5 элементов И соответствует коду на выходах счетчика 3, а п 1 и О на старшем разряде счетчика 3 в 1 ходы группы 5 элементов И находятся в состоянии О независимо от кода на выхс 1 дах счетчка 3, Коды на выходах группы 5 элементов И сравниваются с кодами счетчика 4 блоком 6 сравнения. При совпад(нии кодов на выходе блока сравнения поя 11 ляется 1, которая по установочному входу счетчика 4 устанавливает на его выходах начальный код, и выход блока 6 сравнения возвращается в исходное состояние О, формируя тем самым...

Номер патента: 1395998

Опубликовано: 15.05.1988

Авторы: Ахобадзе, Ермаков, Курашкина, Михайлов, Попов, Яхилевич

МПК: G01N 15/08

Метки: кипящей, порозности, порошкообразной, среды

...датчика 9 скорости фильтрации Согласно условию, когда последняя должна быть меньше скорости струи обдувочного газа.П р и м е р. В кипящий слой порошкообразного материала вводят импульсную трубку, коаксиально установленную в трубку для обдувочного газа, Для средних размеров порошкообразных частиц 1-2 мм скорость фильтрации Газа через газораспределительную решетку соответствует . 0,8 м/с. Отсюда ".корость истечения .струи обдувоч, ного газа должна быть равнаф 0,8 м/с или больше этой величины. Частота пульсаций давления в кипящем слое измеряется импульсной трубкой.Средняя величина колеблется около1-3 Гц и изменяется при различныхзначениях порозности.По периферии импульсной трубкисоздают пульсирующий поток обдувочного газа с частотой,...

Номер патента: 1395575

Опубликовано: 15.05.1988

Авторы: Ермаков, Жуков, Остренко, Ямпольский

МПК: B65H 23/032

Метки: движущегося, кромками, полотна, слежения

...показанона фиг. 5.Устройство работает следующим образом.Полосовой материал, например, рукавнаяполиэтиленовая пленка, пройдя печатную машину 4, попадает вначале на ролик 19, азатем на ролик 20. В зависимости от того,в какую сторону и на какой угол будуповернуты оси роликов 19 и 20 от горизонтали, ось полосы, пройдя ролики 19 и 20,сместится в ту или другую сторону и в тойили иной степени (в зависимости от углаповорота роликов 19 и 20) от продольнойоси машины. Далее полоса попадает наплоскость треугольника 1, вершина которого,соединяющая его равные стороны А и Б,опущена вниз и находится в непосредственной близости от тянущих роликов 2.Левая (по ходу движения полосы) частьполосы западает за сторону Б треугольника,правая - за сторону А,...

Номер патента: 1395501

Опубликовано: 15.05.1988

Авторы: Ермаков, Мельников, Рузанов, Старцев, Якшаров

МПК: B28B 1/52

Метки: жестких, линия, минераловатных, плит

...с помощью болтов и прижимной планки не показаны) одним концом к основанию скребка 12, а другим - к подпрессовщику 15 выполненному из металлического листа толщиной 4-6 мм, 40 имеющего ширину, равную ширине ковра, и неподвижно прикрепленному к бортам Формовочного конвейера 4, камеру 16 термообработки и ножи 17 для резки ковра. 45Вал 9 установлен в опорах с эксцентриситетом е.. Минеральную вату транспортером 1 подают в непрерывно работающий смеситель 2, где готовят гидромассу (смесь волокна и водного раствора связующего, например Фенолформальдегидной смолы)Образующуюся гидромассу укладчиком 3 с питателем равномерно распределяют в виде ковра на Формовочном55 сетчатом конвейере 4, В начале камеры 5 отсоса удаляется избыточная часть...

Номер патента: 1395273

Опубликовано: 15.05.1988

Авторы: Дубинич, Ермаков, Рабинов, Черняк

МПК: A23L 2/00, B01F 5/02

Метки: воды, выдачи, газированной, порционной, приготовления

...образом.Исходным является крайнее верхнее положение поршня 2. При этом в полости 4 насоса-дозатора находится одна доза газированной воды. Все соленоидные клапаны закрыты.По сигналу потребителя открываетсясоленоидный клапан 13 и газированная вода под действием избыточного давления газа, находящегося под поршнем 2, поступает в5 10 15 20 25 сливной трубопровод 12 и через патрубок 17 дроссельного элемента 14, его дополнительный канал 24, основной канал 19 и патрубок 18 сливается в стакан потребителя. После слива дозы газированной воды газ из полости 4 насоса-дозатора через сливной трубопровод 12 сбрасывается в атмосферу и давление в полости 4 падает до атмосферного. В результате поршень 2 под действием водопроводной воды, поступающей в...

Номер патента: 1394367

Опубликовано: 07.05.1988

Автор: Ермаков

МПК: H02M 5/14

Метки: многофазного, фаз, числа, электронный

...29 и 36, вторыми входами усилителей 28 и 35, а также с выходным выводом 5. Выход усилителя 27 соединен с первыми входами усилителей 33 и 44, вторыми входами усилителей 32 и 43, а также с выходным выводом 21, Выход усилителя 26 соединен с первыми входами усилителей 31 и 41, вторыми входами усилителей 30 и 39, а также с выходным выводом 13. Выход усилителя 28 соединен с объединенными вторым и первым усилителей последующего каскада. Укаэанное выполнение устройства позволяет в общем случае при числе входныхвыводов равном ш = 3, 4, 5 получить число выходных выводов и = ш 2где 1 - число входящих в устройствоудвоителеи числа фаз, т.е.- 1,2,3 2 ил. входами усилителей 34 и 35, а такжес выходным выводом 3, Выход усилителя 29 соединен с...

Номер патента: 1393966

Опубликовано: 07.05.1988

Авторы: Анисимов, Ермаков, Трофимович

МПК: F16J 15/00

Метки: подвижного, соединения, уплотнения, элемент

...уплотнения,продольный разрез.Элемент 1 уплотнения подвижногосоединения состоит из уплотнительного упругого кольца и может быть изготовлен из полимерного материала,например полиуретана, На поверхности элемента 1, обращенной к уплотняемой подвижной поверхности детали -вала 2, расположен слой 3 с абразив Онымичастицами размером 1-20 мкм.Толщина слоя составляет 3-50 мкм.Слой 3 может быть образован, например, путем нанесения на поверхностьэлемента полиуретанового клея, содержащего абразивные частицы. В качестве абразивных частиц можно использовать карбид кремния. Уплотнение сЬстоит из корпуса 4, внутри которогорасположен элемент 1 и втулка 5.Элемент 1 вставляется внутрь корпуса 4 и поджимается втулкой 5. Присжатии упругий элемент 1...

Номер патента: 1393534

Опубликовано: 07.05.1988

Автор: Ермаков

МПК: B23B 27/16

Метки: резец

...с одним илис двумя главными движениями. Резецуниверсален и предназначен как длялевых, так и для правых работ, приго ден для подрезки торцов с обеих сторон за один установ детали без перестановки резца.РеЗец работает следующим образом.Четырехгранный резец располагают 30 в основной плоскости вершиной 6 пооси 0 детали 7. Для продольного точения со скоростью резания Ч и подачей В резец устанавливают на глубину резания С перпендикулярно к оси 35 вращения детали и с наклоом на величину заднего угла Й и передцего угла ; , Угол в плане равен :- .90Вспомогательный угол в планеобразован пересечением задней грани с 40 передней в виде косого следа. Такойже наклонный след, идущий от второйвершины, образует совместно с первымломаную линию....

Номер патента: 1292551

Опубликовано: 30.04.1988

Автор: Ермаков

МПК: H05F 1/00

Метки: зарядов, исследования, прибор, электростатических

..." ства для измерения амплитуды и фазы сигнала с пластин конденсатора. Наблюдаемый заряд ч индуцирует на соединенных проводником пластикаМ конденсатора электрический заряд Если линейные размеры пластин конденсатора значительно меньше его удале- " ния г от наблюдаемого заряда, тоЕр г 15 О и ш СЧ где Св- емкость .Б -ЭЬ1/ площадь пластины конденсатора; Яь Я8,85 10. Кл/В,м - электрическая постоянная; Ь - расстояние между пластинами; Ч - разность потенциалов между пластинами конденсатора, создаваемая зарядоь С 1. Эта разность .в свою очередь, определяется как где Е - напряженность электрическогополя, создаваемая зарядом Я в точке при использовании конденсатора с плоскими пластинами. Такие приборы могут использоваться беэ преддари-,...

Номер патента: 1308055

Опубликовано: 30.04.1988

Автор: Ермаков

МПК: G08C 19/02

Метки: передачи, приема, сигналов

...заряд Я= ЬС Б. Управляя величиной дС или Б, можно модулировать величину Я о и благодаря этому осуществлять дистанционную передачу телеметрируемого сигнала. Практически просто может быть реалиэова" на величина Ц = 10 Кл и связь на- Ьрасстоянии несколько километров. Если же переменный конденсатор вращать с определенной частотой и управлять величиной напряжения О, то для приема телеметрического сигнала может быть использован плоский невращающийся конденсатор с устройством измерения амплитуды.Б природе существуют естественные генераторы электростатических зарядов, например облака, осадки. Если 8055 2для наблюдения за осадками установить на изоляторе металлический сосуд, автоматически опрокидывающийсяпосле наполнения, то с помощью...

Номер патента: 1390710

Опубликовано: 23.04.1988

Авторы: Белякова, Бычков, Ермаков, Кочегаров, Макаров, Тубис

МПК: H02K 3/493

Метки: клин, магнитный

...к электро- машиностроению, в частности к магнитным клиньям для крепления обмотки в пазах магнитопровода электрической машины,Цель изобретения -. повышение надежности путем улучшения сцепления клина со стенками паза и долговечности клина1 ОНа чертеже представлен магнитный клин.Клин 1 установлен в пазу 2 электрической машины. При этом боковые грани магнитного клина выполнены с покрытием 3 из изоляционного абразивного износостойкого материала, напри.мер корунда, карбидов.Магнитные клинья из магнитодиэлектрического материала помещают в детонационную установку типа "корунд" для нанесения покрытия, обеспечивающую равномерное перемещение деталей под срезом рабочего ствола.В питатель установки загружают порошок корунда с размером частиц...

Номер патента: 1389851

Опубликовано: 23.04.1988

Авторы: Белун, Ермаков, Извеков, Михайлов, Попов, Шумилов

МПК: B03C 3/76

Метки: котлоагрегата, электрофильтром

...улучшает проходимость золы через течку 4, исключая ее забивание. При ударном воздействии агломератов золы на верхнюю лопатку 10 заслонка совершает маятниковое движение вокруг своей оси 11, происходит соударение смежных лопаток заслонок, закрытие проходов для золы между отдельными лопатками и открытие проходов для противолежащих. Все это определяет постепенное прохождение агломерата золы через течку и его поступление в смывной аппарат, что исключает завал последнего поступающей золой.Выполнение верхней лопатки меньше четверти длины волны резонансной частоты заслонки минимизирует поворотный эффект движения заслонки от ударного воздействия агломерата золы, что снижает ударное воздействие на ось заслонки и повышает ее надежность.Рассекатель...

Номер патента: 1386381

Опубликовано: 07.04.1988

Авторы: Баталин, Белов, Данченко, Ермаков, Иванидзе, Кац, Лурье, Ныс

МПК: B23B 49/00

Метки: инструмента, режущего

...29-31.Выход триггера 16 соединен с усилителем 23, триггера 17 - с усилителем 24, схемы 20 - с усилителем 25. Выходы элементов 29-31 соединены соответственно с входом регистра 15, вторым входом триггера 16 и вторым входом триггера 17.Вход счетчика 13 соединен с механизмом 11, выход задатчика 22 - с инверсным входом компаратора 7, второй вход схемы 20 - с усилителем 8.Выходы элементов 26-28 и входы элементов 29-31 соединены с системой 12 управления станком.Устройство работает следующим образом.Перед Фотоэлементом 5 в Фокальной плоскости объектива 2 устанавливают маску 3 контролируемого инструмента, Размещают инструмент в исправном состоянии между осветителем 1 и объективом 2 в позицию, которую занимал инструмент при изготовлении маски. По...

Номер патента: 1385001

Опубликовано: 30.03.1988

Авторы: Ермаков, Тетельман

МПК: G01M 17/013

Метки: колес, правильности, сборки, средства, транспортного

...1. Для подъема стола на оси 8 шарнирно установлен силовой цилиндр 9Стационарная головка устройствасодержит опорную шайбу 10, жестко35связанную со ступенчатым кольцом 11и подпружиненную пружинами 12, расположенными в пружинном блоке 13.Подпружиненная опорная шайба 10 всборе с кольцом 11 при касании с торцом 14 обода 15 имеет возможностьнаклоняться и правильно зажимать колесо в горизонтальной плоскости,выбирая тем самым отклонения от непараллельности торца 14 обода 15 при45зажиме колеса. Для получения сигнала в случае вылета замочного кольца16, заключенного между ободом 15 ибортовым кольцом 17, на осях 18 опорной шайбы 10 шарнирно смонтированысекторы 19, взаимодействующие своими выступами 20 с конечными выключателями 21 при вылете...

Номер патента: 1384673

Опубликовано: 30.03.1988

Авторы: Ахременко, Баталин, Ермаков, Чуфаровский, Шохнин

МПК: E02F 3/92

Метки: гидротранспорта, грунта

...увеличение производительности и надежности работы за счет повышения напора при промывке напорного пульповода.На чертеже представлена схема устройства, 10Устройство включает грунтовый насос 1, всасывающий 2 и напорный 3 пульповоды и гидропневмоаккумулятор 4, соединенный с напорным 3 пуль- поводом . через трубопровод 5 с 15 задвижкой 6. Участок трубопровода 5 до задвижки 6 соединен через патрубок 7, снабженный задвижкой 8, с всасывающим 2 пульповодом. В последнем до соединения с патрубком 7 уста" 20 новлена задвижка 9.Задвижка 10 стоит в напорном 3 пульповоде после соединения его с патрубком 5.Устройство работает следующим образом.В исходном положении задвижки 6 и 8 закрыты, гидропневмоаккумулятор 4 отключен от системы, а задвижки 9 и 10...

Номер патента: 1384637

Опубликовано: 30.03.1988

Авторы: Выскребенцева, Гайнуллина, Ермаков, Синицын

МПК: D06B 1/02

Метки: волокнистого, движущегося, пропитки

...Продолжение таблицы 1,О 10 зо 30 0,512 0,277 0,234 0,184 14 2,0 20 зо 15 1 О зо зо 2,0 16 1 О 2,0 17 1 О 30 0,474 Из приведенных в таблице данных следует, что равномерность распределения рецептуры по поверхности материала, в соответствии с требова ниями к ферментным мембранам, достигается при соблюдении параметров диска в следующих интервалах: диаметра отверстия в диске смесителя й от 0,5 до 2 мм, суммарного сечения 25 отверстий в диске Б в Е относительно площади поверхности диска от 5 до 20 Х, толщины диска Ь в 7 от диаметра диска от 5 до 20 М.Воэможность использования устрой ства для проведения взаимодействия исходных несовместимых компонентов пркпиточной рецептуры непосредственно на поверхности обрабатываемого материала, при...

Номер патента: 1384519

Опубликовано: 30.03.1988

Авторы: Гаврилов, Ермаков, Лобанов, Логиновский, Рассказов

МПК: B66C 1/24

Метки: захватное

...к подъемно- транспортному оборудованию, в частности к грузозахватным устройствам, и может быть применено при перегруз" ке пакетов с сыпучими материалами.Целью изобретения является повышение удобства эксплуатации.На фиг. 1 показано предложенное захватное устройство, общий вид; на фиг. 2 - разрез А-А на фиг, 1.Захватное устройство содержит раму 1 с выдвижными вилами 2, шток 3 с грузовой скобой 4, упорами 5 и 6, взаимодействующими с ограничителем 7, канат 8, проходящий под роликом 9, над роликом 10 и закрепленный на Г-образном рычаге 11, установленном на шарнире 12, второй конец которого шарнирно соединен со стержнем 13, снабженным шайбой 14 и пружиной 15, опирающейся на упор 16, соединенный с двуплечим рычагом 17, установленным на...

Номер патента: 1384323

Опубликовано: 30.03.1988

Авторы: Ермаков, Павлюхина, Рындин, Савин, Савостин, Солнцев, Фарберова

МПК: B01J 21/18, B01J 23/44, C07C 5/09 ...

Метки: газов, катализатора, сернистых, соединений, сорбента, углеводородных

...дистиллированной водой до содержания иона хлора в промывных водах менее 0,01 г/л и су шат катализатор при 80-90 С в вакууме в течение 0,5 ч, Прокалку провоодят в вакууме при 180 С в течение 2 ч.Содержание железа в катализаторе составляет 3,23 мас.Е в пересчете на железо,Динамическую активность определяют по адсорбции сернистых соединений эа время защитного действия слоя до проскока 0,01 мг/л сероводорода прио20 С из его смеси с азотом (концентрация К Б - 0,29 мг/л), тиофена при 50 С из его смеси с пропиленом (концентрация тиофена 4,5-4,8 мг/л),П р и м е р ы 2- 1 О. Проводят аналогично примеру 1 с отличиями, указанными в таблице,П р и м е р 11 (по прототипу).Пример 1 повторен с тем отличием,что обработку носителя на стадии гидролиэа...

Номер патента: 1384255

Опубликовано: 30.03.1988

Авторы: Городков, Ермаков, Землянов, Руденко

МПК: A01D 45/00

Метки: сельскохозяйственная, уборочная

...в них ведра с собранными плодами. В последнем случае криволинейные копиры 21 и их концевые участки снимаются.В предлагаемой конструкции плодонесущие элементы закреплены на цепном контуре консольно. При необходимости увеличения их габаритов (грузоподъемности),. например с целью установки в них лотков с собранной продукцией, целесообразно выполнить конвейеры с двумя цепными контурами. Плодонесущий элемент (люлька) обеспечивает транспортировку плодов овощных и бахчевых культур навалом (с опрокидыванием в зоне выгрузки), в ведрах, лотках (без опрокидывания), предварительную раскладку пустых лотков по полю из транспортных средств.Устройство работает следующим образом.Трактор с прицепом заезжает под портал 1 (фиг. 1) до совмещения своей задней...

Номер патента: 1382779

Опубликовано: 23.03.1988

Автор: Ермаков

МПК: B65G 25/06

Метки: грузов, транспортирования, штучных

...закрепленшно нд негиднижной раме 4 цилиндрического э.гектрондревдтеля 5 с образованием пгдрнирд. 1 еиггиндрическиЙ э)ге ктроне Гр(.е)дте ли о нь Ио.И(.н, например, в виде стержня электрон;Еяльникд, вокруг которого при ег не рее)е ни и рузонесъгеди ленте 1 свордчивдсгся в рулон 2. Вокруг цилиндрическо о электрондгре вдтеля 5 расположен перфорированный кожух б для размещения ру.гона 2 грузонесу(цей .генты 1 нри сворачивании. Перфориронднный кожух 6 имеет днтифрикпионное покрытие 7 на внутренней новерхшсти из фтороплдстовой пленки и выходии пез 8 .е,г 5 р, )моиения в нем другого сноб.ешг( кнгед грзонесупеей ле иты 1. Е,обидный коне(еруинесущей ленть 1 имеет )агиб 9, коорый является эижементом для грзг 1 ОПри эточ в память грузонесущей...

Номер патента: 1381470

Опубликовано: 15.03.1988

Автор: Ермаков

МПК: G06F 3/00

Метки: ввода, информации, многоканальное

...Устанавливая необхо. дцмый кд хожцо заранее подобрать дли,ьцосч ь цьходцого сигнала, необходимхн д,я рибтц цоследунццх устройств. Устройств цхдцтся в иходном состоянии.11 рц цс ту,чс ц и входных сигналов трип - рццдятс цо црдцсмх фронту входных сц ци.цв Высокие ур вци напряжения: цходц триггров постэциюс на -входы р п рсв 2 1 о .идцму фронту импульсов т;ктоцй ис:оть положительно полярности ццформицця 1-входов триггеров 2 перецсын;кт и; их выходы. На прямых выходах .рцп ср ц 2 устанавливаются высокие уровни:ицржсцця, а ци инверсных низкс ;)ц уровни напряжения сбрасывают 1 рцгрцц риудьтитчего низкие уров цицри цтуцнт ци,/-входы триг ,овгик ник ци К-входы тригге оиц г.1 нг ццзкцс уровни напряжения с ццх он; 9 сравнения, то триггерь 2 ц...

Номер патента: 1380792

Опубликовано: 15.03.1988

Авторы: Ермаков, Кочергин, Попов

МПК: B05B 7/20

Метки: детонационного, напыления

...контакта частицы, движущиеся со скоростью 800- 1000 м/с, с неподвижной подложкой центральное ее ядро внедряется в поверхность детали, а полурасплавленная фаза как бы осуществляет процесс микросварки под большим давлением, так как напыпяемая структура единичного импульса имеет в сечении конус, большее основание которого располагается на подложке, а вершина направляется в сторону, противоположную движению потока частиц, то суммарная напыпенная поверхность является неоднородной, Верхушка конуса и основания охлаждаются быстрее, чем середина, Эта неравномерность температуры отрицательно отражается на качестве напыления, особенно на формировании наиболее ответственного переходного слоя от подложки к напыляемому мате- . риалу. Для...

Номер патента: 1379671

Опубликовано: 07.03.1988

Авторы: Ермаков, Криволапов

МПК: G01M 15/00

Метки: внутреннего, двигателя, диагностирования, сгорания

...осциллографа 3, датчик 7 начала отсчета, выход которого подключен 20к второму входу счетчика 6 импульсов,и задатчик 8, подключенный к третьему входу счетчика 6, причем датчик 4синхроимпульсов и датчик 7 началаотсчета установлены на двигатель 2, 25 Устройство работает следующим образом.11 редварительно в задатчик 8 заносится код, эквивалентный углу пово рота вала двигателя относительно начала отсчета, начиная с которого необходимо воспроизвести виброграмму двигателя,При работе двигателя 2 с датчика 4 синхроимпульсов через формирователь 5 на счетный вход счетчика импульсов 6 поступают импульсы соответствующие углу поворота вала двигателя, При совпадении кода в счетчике 40 6 импульсов и задатчике 8 на выходе счетчика 6 импульсов...

Номер патента: 1379535

Опубликовано: 07.03.1988

Авторы: Ермаков, Лазарев

МПК: F16H 21/54

Метки: мембранный, механизм

...в продольном направлении и уменьшает ее в поперечном, придает обойме 10 упругие ком 45пенсационные свойства и обеспечиваетнатяг обоймы 10 на мембране, Для регулирования жесткостных характеристик механизма между обоймой и мембраной 3 может устанавливаться дополнительная пластина соответствующейтолщины, На мембране 3 возможна ус,тановка двух и более обойм, которыемогут размещаться не только на средней части, но и на рабочих кромках4 и 5, Дополнительные обоймы расширяют технические воэможности механизма, а именно могут усиливать жесткость соответствующих звеньев иучастков, а при установке на перегибе блокировать работу соответствующей кромки,Мембранный механизм работает следующим образом,При поступательном перемещенииползуна 2 в...

Номер патента: 1379235

Опубликовано: 07.03.1988

Авторы: Ермаков, Жарова, Иванов, Науменко, Цинман

МПК: B66C 11/12

Метки: крановая, тележка

...приводные барабаны 4 - 7 подъема.К несущей раме на канатах 8 и 9 подвешена грузовая траверса 1 О с подхватами.Канаты 8 и 9 огибают блоки 11 грузоной траверсы 1 О, а средней частью намотаны на барабаны 2 и 3 опрокидывания соответственно, образуя три - четыре витка на каждом барабане. Одни концы канатов 8 и 9 закреплены на барабанах 4 и 5 подъема, а другие их концы - на барабанах 6 и 7 подъема.Краноная тележка работает следующим образом.При нращении пар барабанов 4, 5 и 6,7 подъема в направлении, укаэанном стрелкой, осуществляется подъем траверсы 10 с подхнатами. Спуск траверсы производится при вращении барабанов подъема в обратную сторону. Одинаковая скорость вращения барабанов подъема обеспечивается общим...
