Ермаков

Номер патента: 1225744

Опубликовано: 23.04.1986

Авторы: Безбоков, Бляхер, Володарский, Ермаков, Лебедев, Пименов, Самойлов

МПК: B23K 31/06

Метки: неповоротных, сварки, стыков, трубопроводов

...с поворотом кулачка 23 поворачивается жестко связанный с ним кулачок 26 и перемешает ползун 27, имеющий ступенчатый вырез 28, который перемешаясь вместе с ползуном 27, отжимает рычаг 29 и кинематически связанный с ним рычажный тормоз 5 от наружной поверхности орбитальной направляющей 1. При необходимости переместить сварочную головку 7 и транспортную каретку 3 по орбитальной направляющей 1 в более удобное для начала работы или обслуживания положение необходимо перевести рукоятку 21 в исходное положение. При этом пружина 25, опираясь на наружную поверхность кулачка 26, перемещает кулачок 24 вверх и отжимает кинематически связанные с ним приводные ролики 8 и 9 от наружной поверхности орбитальной направляюшей 1, поворотом рукоятки 30...

Номер патента: 1222362

Опубликовано: 07.04.1986

Авторы: Ермаков, Чечулин

МПК: B21D 43/06

Метки: заготовок, зону, обрабатывающей, подачи, рабочую

...посредством 1 цестерни 9с приводом рабочего перемещения кареткипневмоцилиндром 10, шток 11 которого выполнен в виде зубчатой рейки.На цепной передаче 1 установлен на каретке толкатель 12. Перед зоной штамповки на основании смонтированы конечные выключатели 13 и 14, а за зоной штамповки установлен конечный выключатель 15. По обеим сторонам от зоны штамповки установлен прижим 16 для полосы. На станине обрабатывающей машины установлен конечный выключатель 17 с упором8, установленным на ползуне 19.Устройство для подачи заготовок в рабочую зону обрабатывающей машины работает следующим образом.В исходном положении толкатель находится в крайнем левом положении (фиг. 1), ползун 19 пресса - в крайнем верхнем положении, управляемые муфты 5 и 6...

Номер патента: 1220613

Опубликовано: 30.03.1986

Авторы: Дубинич, Ермаков, Черняк

МПК: A23L 2/00, B01F 5/02

Метки: воды, выдачи, газированной, порционной, приготовления

...в крайнем нижнем положении. Например, в крайнем нижнем положении находится поршень 4, Приэтом в перепускной полости 7 находится готовая к выдаче доза газированной водьг а в дозирующей полости6 - доза охлажденной негазированнойводы, поступившей иэ водоподводящеймагистрали через обратный клапан15. По сигналу потребителя открываются соленоидные клапаны 19 и 20.При этом иэ полости 7 начинаетсяслив газированного напитка и давление в ней падает до атмосферного. Вперепускной.полости 8 устанавливается давление, соответствующее вход 13 3ному дав.пению газа. Под действием давления водопроводной воды поршень 3 начинает движение вниз, вытесняя дозу напитка через соленоидный клапан 20 в сливную магистраль 22, поршень 4 движется вверх, выталкивая...

Номер патента: 1219120

Опубликовано: 23.03.1986

Авторы: Алексеев, Басаргин, Ермаков, Приходько, Теплицкий

МПК: B01D 47/10

Метки: пылеуловитель

...выполнен с возможностью перемещения во входном патрубке. 2образуют круговое сопло с проходнымсечением в виде трубы Вентури: конус 10 и патрубок 7 образуют конФузор, усеченные конусы 8 и 11горловину, а обратные конусы 9 и12 - диффузор, Патрубок 7 установлен коаксиально и подвижно вовходном патрубке 3. Внутри корпуса 1 установлен каплеуловитель 15с дренажной трубкой 16 для отводауловленной капельной жидкости в наружную полость верхней чаши. Нанижней чаше укреплен поплавок 17,с помощью которого все круговоесопло удерживается в жидкости иможет перемещаться по вертикалипри изменении ее уровня.Пылеуловитель работает следующимобразом,Перед началом работы бункер 6и частично корпус пылеуловителязаполняются жидкостью до нижнейкромки патрубка...

Номер патента: 1218129

Опубликовано: 15.03.1986

Авторы: Ермаков, Локотков, Мозжухин, Трубников, Туровский, Федюкин

МПК: E21D 23/04

Метки: забоя, крепления

...условиями щит 9снабжен двумя продольными проушинами 15,которые, как и рычаг 7, имеют отверстия,расположенные в определенном порядке. Фиксания щита 9 и рычага 7 в необходимых голожениях осуществляется установкойпальца 16 дугообразной формы в соответствующие отверстия. Такая конструкция противоотжимного щита позволяет в зависимости от намеченного режима работы щитапроизводить соответствующую ему сборку.Так, при эксплуатации в режиме удержания забоя всей плоскостью щита 9 производится сборка, показанная на фиг. 1. Палец 16 устанавливается в отверстия рычага 7 (фиг. 3, сечение В - В), а щит 9 средней частью подвешивается на конец рычага 7, что обеспечивает щиту возможностьконтакта всей плоскостью с забоем или кровлей.При...

Номер патента: 1217753

Опубликовано: 15.03.1986

Авторы: Ермаков, Зоркин, Рыхлецкий, Селибовский

МПК: B65G 47/72

Метки: грузов, механизм, перемещения

...5. Полумуфта 3 жестко закреплена в корпусе 1, а полу- муфта 4 установлена на валу 6 (например, на шпонке) с возможностью осевого перемещения по валу 6 и поджата к полумуфте 3 пружиной 7, один конец которой опирается на торец полумуфты 4, а другой заделан на валу 6, По обеим концам вала 6 жестко крепятся захваты 8. Толкатель 5 установлен на жестко закрепленной полумуфте 3 и подпружинен относительно ее в осевом положении пружиной 9, а в радиальном - пружиной 10. Пружина 9 установлена на тяге 11 управления и воздействует на нее одним концом, а другим опирается на корпус 1. Пружина 10 установлена между толкателем 5 и кронштейном 12 и закреплена одним концом на штифте 13 толкателя 5, а другим - на штифте 14 кронштейна 12. Кронштейн 12...

Номер патента: 1217483

Опубликовано: 15.03.1986

Авторы: Арустамов, Ермаков, Ефремов, Орлов, Тюрникова, Шрамм

МПК: B03D 1/14

Метки: флотационная, центробежная

...для разгрузки пенного продукта, выполненного в виде трубы 4 с воронкой 5. Вокруг воронки 5 расположен шпицкастен 6 воронкообразной формы. В конусообразной части корпуса 1 установлены аэраторы 7, Соосно корпусу 1 снаружи трубы 4 установлены перфорированный успокоитель 8 конусообразной формы и соединенная с основанием успокоителя 8 цилиндрическая решетка 9, состоящая из вертикальных пластин 10, установленных под углом к ее радиальной плоскости и перекрывающих в радиальном направлении соседние пластины. В пространстве между цилиндрической частью корпуса 1 и цилиндрической решеткой 9 расположены в шахматном порядке относительно друг друга концентрические перфорированные элементы 11. Перед тангенциальным загрузочным патрубком 2 может быть...

Номер патента: 1217330

Опубликовано: 15.03.1986

Авторы: Дубинич, Ермаков, Рабинов, Черняк

МПК: A23L 2/00

Метки: воды, выдачи, газированной, порционной, приготовления

...входной канал которойсообщен через обратный клапан 11 с до зирующей полостью 3 и через обратныйклапан 12 с воздухоохладителем 13 исмонтированного на сливном трубопроводе 7 самозапорного клапана 14 сдроссельным отверстием 15, образо- Збванныи в поцпружиненном запорномэлементе 16,Устройство работает следующимобразом.Исходным является крайнее верхнееполажение поршня 2. При этом в перепускной полости ч насоса-дозатора 1находится одна доза газированной воды, Подвижный элемент 16 самозапорного клапана 1 ч прижат пружиной котверстию в корпусе 18 и находитсяв крайнем левом положении.По сигналу потребителя открывается соленаидный клапан 6. При этомжидкость, находящаяся в отводящейтрубке 5, под действием газа устремляется в клапан 14,перемещает...

Номер патента: 1214591

Опубликовано: 28.02.1986

Авторы: Ермаков, Мартынов, Оганян

МПК: C02F 1/00, C02F 1/52

Метки: флокуляции

...пульпы соединена с трубопроводами 8 дпя подачи пульпы с вентилями 9. К трубопроводам 8 прикреплены тангенциальные патрубки 10, с которыми совмещены винтовые серповидные вставки 11, прикрепленные к нвутренним поверхностям цилиндров 6 и корпуса 1. С распределительной емкостью 12 для флокулянта соединены трубопроводы 13 с вентилями 14. К трубопроводам 13 присоединены питающие трубки 5, к которым прикреплены распыляющие форсунки 16. Дно камеры 3 для обработки пульпы представляет собой горизонтальную перегородку из концентрических борозд 17, во впадинах которых установлены заборники 18, соединенные с трубопроводом 8 для подачи пульпы. С валом электродвигателя 19 связан привод 20, преобразующий равномерное вращение во вращение с...

Номер патента: 1214484

Опубликовано: 28.02.1986

Авторы: Ермаков, Корнилов, Смирнов

МПК: B30B 15/28

Метки: кузнечно-прессовая

...9 и 10 и рычажным узлом с подпружиненным посредством пружины 11 относительно ползуна 2 стержнем 12 с прорезью 13,В станине 1 под стержень 12выполнено отверстие 14, Конечныевключатели,7 и 8 установлены на станине 1, ответный элемент 9 закреплен на кривошипном валу 3, а ответный элемент 10 - на ползупе 2,Рычаг 5 рычажного узла сочлененсо звеном 5 составного шатуна, рычаг 16 - с ползуном 2 и рычагом 15,.а рычаг 17 - с рычагом 16 и назмещен в прорези 13 стержня 12,.Кузнечно в прессон мапгина работает следующим образом,При вращении кривсшипного вала3 ползун 2 совершает возвратнопоступательное перемещение. Пристсутствии перегрузки разрывная шпилыса б не разрушена и оба звена 4 и 5 составного шатуна соединены между собой, а рычаг 17...

Номер патента: 1212657

Опубликовано: 23.02.1986

Авторы: Ермаков, Карпов, Скрипов, Щекин

МПК: B21D 41/00

Метки: винтовыми, гофрами, калибровки, сварных, спиральношовных, труб

...Изобретение относится к обработке металлов давлением, а именно к калибровке кнцов спиральношовных труб с винтовыми гофрами.Цель изобретения - повышение качества калибровки концов спиральношовных труб с винтовыми гофрами.Способ калибровки концов сварных спиральношовных труб с винтовыми гофрами разъемными секторными пуансоном и матрицей, выполненными с пазами и размещенными в пазах эластичными элементами, включает предваригельную раздачу концов труб пуансоном до уменьшения высоты гофров на 70-903 от их первоначальной высоты, последующее обжатие концов труб, а затем одновременную их раздачу и обжатие. П р й и е р. Для калибровки концов труб диаметром 630 мм, толщиной стенки 6 мм, с высотой гофров 36 мми радиусом при вершине К 33...

Номер патента: 1212643

Опубликовано: 23.02.1986

Авторы: Видишев, Викулов, Гончаров, Ермаков, Кукель, Литвак

МПК: B21C 43/04

Метки: механического, окалины, поверхности, проката, удаления

...расположенных по сечениюкатанки. Однако из-за резкого увеличения наклепа металла и усилияпротяжки через изгибающие ролики, 4 о,оптимальным является изгиб в двухтрех плоскостях, расположенных вопространстве под углом 90 или 120Кроме того, эффективность удаленияокалины выше при увеличении единич ных деформаций удлинения, а не приувеличении конечной деформации удлинения путем увеличения числа изгибов. Оптимальной величиной противонатяжения является максимальное его значение, при котором усилие протяжки.составляет менее 0,65 величины напряжения текучести протянутой катанки (что определяет стабильность процесса протяжки). Это обусловливает величину противонатяжения в интервале 0,4-0,56 т в зависимости отрадиусов и количества изгибов, марки...

Номер патента: 1212553

Опубликовано: 23.02.1986

Авторы: Андреев, Астраханов, Гольберг, Ердяков, Ермаков, Золотарев, Короткевич, Кропачева, Крусанов, Мандельштам

МПК: B01D 3/32, B01J 19/00

Метки: аппарат, газлифтный

...которого установлена центральная труба4, снабженная переточными окнами5, расположенными одно над другимпо всей ее высоте, барботер 6, штуцеры 7 и 8 для ввода и вывода жидкости или суспензии,штуцер 9 вывода газа, ромбические 10 и кольцевые 2511 обтекатели, пакеты 12 полых конус"ных вставок, выполненных в видеусеченных конусов и снабженныхвинтообразно изогнутыми радиальными перегородками 13. Пакеты полых З 0конусных вставок 12 устанавливаютсяпод обтекателями 1 О и 11, причемниже ромбических обтекателей 10они располагаются усеченными вершинами вниз, а ниже кольцевых обтекателей 11 - усеченными вершинамивверх.Газлифтный аппарат работаетследующим образом.Жидкая фаза или суспензия подает40ся в объем аппарата через штуцер 53 17 и вступает...

Номер патента: 1211525

Опубликовано: 15.02.1986

Авторы: Ермаков, Попов, Тихомиров, Фомичев, Харламов

МПК: F23N 1/00

Метки: котлоагрегата

...высокочастотных колебаний с соблюдением условияравенства 1/2 длины волны последнихдлине трубы 3. Это условие позволяетполучить в месте сопряжения трубы 3со стенкой котлоагрегата 1 минимальное излучение электромагнитной энергии (фиг, 1), а следовательно, минимальное влияние электрофизическиххарактеристик среды, находящихся внепосредственном контакте с трубой3 в месте соединения последней состенкой котлоагрегата 1, При контакте трубы 3 (в месте соединения состенкой котлоагрегата) с металлкческими образцами (обладающими минимальным электрическим сопротивлением) обеспечивается также минимальное поглощение электромагнитнойэнергии. Поэтому изменения электрофизических свойств материала, контактирующего с трубой 3 в месте еесоединения со...

Номер патента: 1211220

Опубликовано: 15.02.1986

Авторы: Борисова, Ермаков, Королева, Чибисов

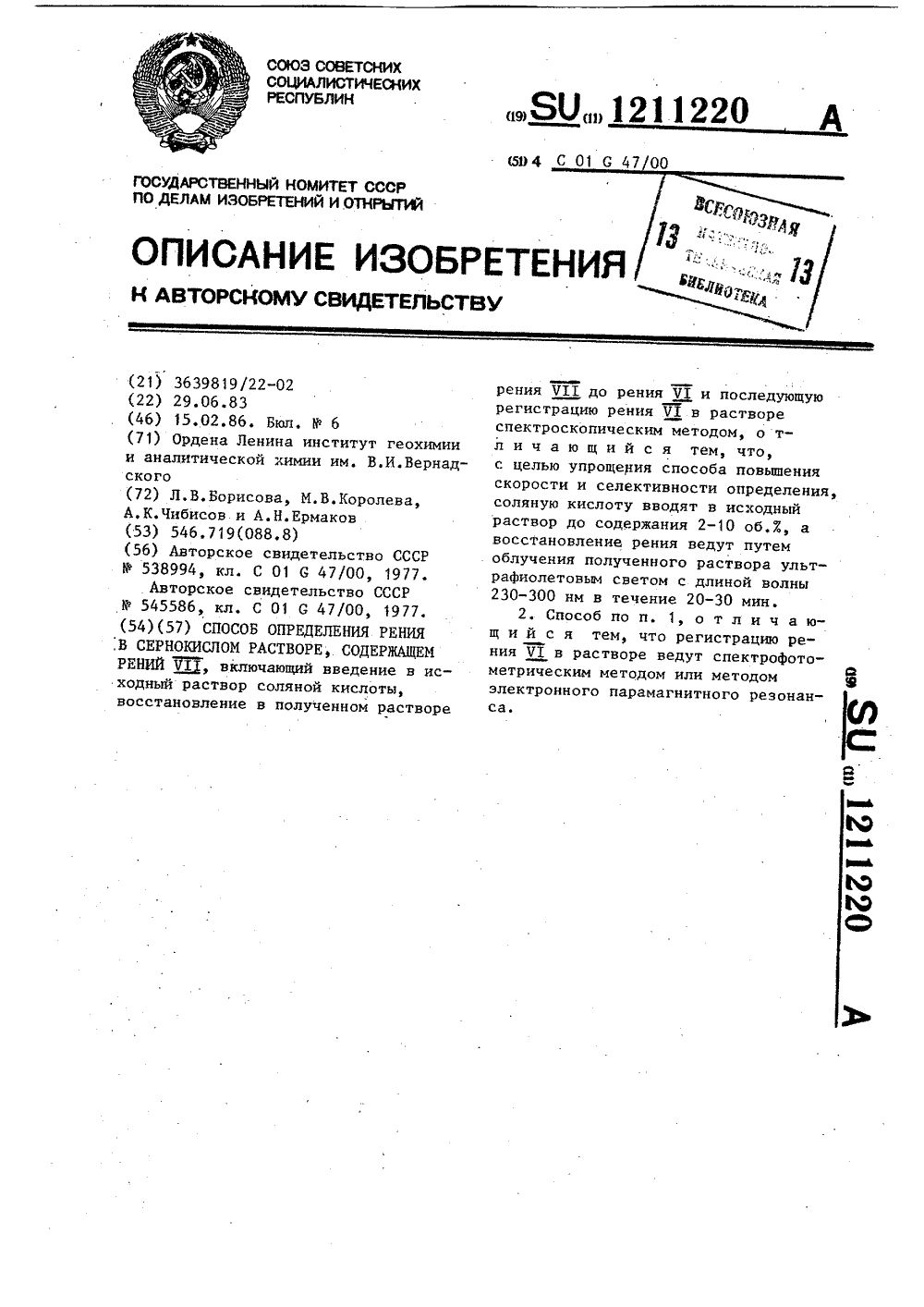

МПК: C01G 47/00

Метки: растворе, рений, рения, сернокислом, содержащем, ••уп

...резонанса (ЭПР). Применение Уф-светас Д,о, =254 нм для облучения рения(водно-соляно-кислых, соляно-кислыхи смешанных соляно-сернокислых растворов) приводит к накоплению Ке(Ч 1)в виде КеОС 1 . Установлено, что выход продукта (КеОС 1) фотохимическойреакции зависит от соотношений концентраций соляной и серной кислот.,В среде, концентрированной НС 1 (12 И), наблюдается при облучении кратковременное образование Ке(ТХ), причем время его жизни равно секунде. При понижении концентрации НС 1 до 10 М образования Ке(Ч 1) не наблюдалось, также как и в НБО (18-10 И). Только в смеси кислот НеБОи НС 1 при действии света наблюдали образование стабильного комплекса КеОС 15. Оптимальным условиям максимального выхода Ке(Ч 1) в фотохимической...

Номер патента: 1209522

Опубликовано: 07.02.1986

Автор: Ермаков

МПК: B65D 88/54

Метки: контейнер, сыпучих

...и пыле- видных материалов и наиболее эффективно может быть использовано при транспортировке контейнеров краном. Цель изобретения - повышение надежности работы. На .чертеже изображен контейнер для 10 сыпучих материалов, вертикальный разрез.Контейнер для сыпучих материалов содержит корпус 1 с опорным фланцем 2, приемной горловиной 3, герметично закрытой крышкой 4, и раздаточной горловиной 5.В нижней части корпуса шарнирно установлен затвор 6 с уплотнителем 7, соединенный с приводной штангой 8, которая шарнирно соединена с перекладиной 9 каркаса 10, установленного снаружи корпуса с зазором по отношению к нему.Для уменьшения распыла в емкости име. тся съемный фильтр 11,Контейнер краном устанавливают опорным фланцем 2 на горловину приемного...

Номер патента: 1207947

Опубликовано: 30.01.1986

Авторы: Грехов, Ермаков, Кокшаров, Краменский, Кроменский, Кудашев

МПК: B65G 57/11

Метки: бревен, сортировки, укладки

...механизмом 31 загрузки свозможностью прохода под ними тележки 12, загрузка которой может,например, производиться с помощьювторого подающего конвейера 32, подкоторым также обеспечивается проход тележки 12, При использовании вкачестве загрузочного механизма 31приемного стола (лотка) с двухсторонней сброской раскряжевочной установки ее пильный станок 33 может располагаться консольно.Устройство для сортировки и укладки бревен работает следующим образом.Перед началом работы подающий конвейер 3 находится в верхнем исходном положении 1, а тележка 12 располагается под ним с таким расчетом, чтобы после его опускания в положение 11 первая ячейка тележки (от загрузочного механизма) по шири50 15 20 25 30 35 40 45 50 55 не совпала со второй ячейкой...

Номер патента: 1207853

Опубликовано: 30.01.1986

Авторы: Бауэр, Геронин, Ермаков, Решетян, Свирщев, Шилов

МПК: B60R 19/46

Метки: тележка

...изображена тележка,общий вид,Тележка содержит корпус 1, установленный на колесах 2. На корпусе1 посредством кронштейна 3 шарнирноустановлен качающийся рычаг 4, накотором с возможностью поворота относительно оси 5 смонтирован буферный рычаг 6, снабженный копирнымвыступом .На корпусе 1 на оси 8 смонтирован также рычаг 9, на одном концекоторого закреплен противовес 10,а на другом - на оси 11 закрепленмаятник 12, опирающийся на планку13, закрепленную на боковых стенках корпуса 1. Маятник 12 снабженроликом 14, взаимодействующим с ког.ирным выступом 7. На выступе 15рычага 9 смонтирован фиксатор 16, накотором установлены втулки 17 и 18и пружина 19. Фиксатор 16 смонтирован с возможностью осевого перемещения в направляющей 20 для...

Номер патента: 1205809

Опубликовано: 23.01.1986

Авторы: Ермаков, Калашников

МПК: A01D 46/00, A01D 91/04

Метки: сбора, ягод

...Москва, Ж, Раушская набд. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к сельскомухозяйству, в частности к способамсбора ягод, преимущественно облепихи.Цель изобретения - повышение производительности сбора и увеличениедолговечности насаждений.По предлагаемому способу сборягод осуществляется дифференцированным срезом плодоносящих ветвейс последующим их размещением в стационарной холодильно-обмолоточнойустановке. При этом температура вхолодильной камере составляет30 С,Дифференцированный срез плодоносящих ветвей производят в следующейпоследовательности,В 1-й год плодоношения срезают1/3 плодоносящих ветвей от общегоих количества. На следующий год сэтого же растения срезают 1/2 оставшихся плодоносящих...

Номер патента: 1204394

Опубликовано: 15.01.1986

Авторы: Ермаков, Тарасов, Яблонский

МПК: B29C 63/26, B29C 63/28

Метки: композиционных, отверстиях, покрытия, приформовки, слоев

...соединенные резьбовые элементы 5 и 6. Элемент 5 снабжен штуцером 7 и каналом 8 для подвода сжатого воздуха в полость оболочки 1. Элемент 6 снабжен для герметизации полости оболочки 1 уплотнительными элементами 9.Для отделки торцовых поверхностей изделия в области отверстия устройство снабжено съемными торцовыми дисками 10 с полированной поверхностью, закрепленными на резьбе 11 фланцев 4.Устройство работает следующим образом.Для облицовки отверстия в изделии 12 делают раскрой листов композиционного материала 13, который выкладывают по всей поверхности отверстия и торца изделия 12.Затем, вывернув элемент 6 центрального стержня до максимально возможного размера, вставляют устройство в отверстие, фиксируют его, наддувая оболочку 1 сжатым...

Номер патента: 1203333

Опубликовано: 07.01.1986

Авторы: Гайдин, Ермаков, Илинич, Киселев, Мелиди, Федоров, Холодный

МПК: F23J 11/00

Метки: дымовая, труба

...обращенного вершиной вниз (по ходу движения газа), донный золоуловитель 9, укрупнитель 1 О примесей, дополнительный направляющий раструб 11 для осуществления грубой очистки потока газа от мелко- дисперсных частиц, установленный на входе трубы над основным направляющим раструбом 3.Кроме того, площадь критического сечения направляющего раструба, не менее 0,65 0,75 площади сечения патрубка подачи газов для создания эффективного сжатия потока и интенсификации коагуляции примесей без значительного увеличения аэродинамического сопротивления потоку газа.Дымовая труба работает следующим образом.К коронноразрядным электродам 6 вставки 4 подключается высокое напряжение. Поток запыленного газа, содержащий твердые примеси и окислы азота,...

Номер патента: 1202986

Опубликовано: 07.01.1986

Авторы: Егоров, Ермаков, Стрекалов, Чаленко

МПК: B65G 67/32

Метки: выгрузки, легкоповреждаемых, плодов, средств, транспортных

...бахчевых культур.Цель изобретения - повышение эффективности путем обеспечения непрерывности процесса выгрузки плодов и снижения их повреждаемости,На фиг. 1 изображено предлагаемое устройство, вид сбоку с частичным продольным разрезом; на фиг. 2 - вид А на фиг. 1.Устройство состоит из помоста 1 с бортами 2 и регулируемой опорой 3. В направляющих 4, расположенных в верхней части бортов 2, установлен корпус каретки 5 с вертикально расположенной заслонкой 6 с эластичным покрытием, нижняя часть 7 которой выполнена поворотной в продольно-вертикальной плоскости. Каретка имеет механизм 8 привода. В передней части помоста на валу 9 закреплены упоры 10, кинематически связанные посредством установленного на этом валу рычага 11 с копиром 12....

Номер патента: 1202581

Опубликовано: 07.01.1986

Авторы: Дубинич, Ермаков, Лопотько, Никитин

МПК: A61J 3/00

Метки: генератор, лечебной, пены

...7, выполненным в виде втулки 8, имеющей один осевой и несколько радиальных каналов. Пенообразователь установлен у выходного штуцера 9, на которомкрепятся съемные наконечники (иглы). Шток поршня 2 имеет камеру 10 для пенообразующе. основы, которая отделена от. камеры 3 неподвижным относительно цилиндра 1 поршнем 11, причем камера 10 соединека трубопроводом 12 с осевым каналом пенообразавателя 7, Шток поршня 2 имеет съемную пробку 13. Система распределительных клапанов состоит из корпуса 14, в котором установлен обратный клапан 5 с запорным элементом 15 и пружиной 16, Клапан 5 сообщается каналом 17 с регулируемым обратным клапаном 6 с регулятором силодинамического сопротивления, состоящим из запорного элемента 18, пружины 19 и...

Номер патента: 1201724

Опубликовано: 30.12.1985

Авторы: Ермаков, Петрухин, Чекмарев

МПК: G01N 21/73, G01N 33/20

Метки: атомно-абсорбционного, водных, косвенного, растворах, фтора

...калибровочных графиков для определения фтора.Готовят несколько серий эталонных растворов, содержащих постоянную концентрацию металла (500 мг/л циркония или гафния), постоянную в каждой серии концентрацию борной кислоты (0,05; 0,1; 0,15; 0,2 М Н ВО ) и переменную концентрацию ИН 4 Г .(О;0,05; 0,1; 0,15; 0,2; 0,3; 0,4;0,5 М). Измеряют поглощение циркония (гафния) в этих растворах и по- . лучают серию калибровочных графиков. 5 10 15 20 25 30 35 40 45 50 кись азота - ацетилен (стехиометри 55,ческие), Длина волны 360;1 нм для В растворах, где соотношение Г : Ме превышает 4, атомное поглощение циркония максимально и не зависит от концентрации фтора и борной кислоты, Это происходит из-за присутствия в растворе свободного фтора, который...

Номер патента: 1201505

Опубликовано: 30.12.1985

Авторы: Гриценко, Ермаков, Кононов, Мелькумов, Панкратов, Синцов, Чувилин

МПК: E21C 37/00

Метки: выполнения, инструмент, продольных, профильных, стенках, углублений, шпуров

...раскола путем компенсации составляющей усилий отжатия,твердосплавных лезвий от "стенок шпура.На фиг1 изображен инструмент, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 2.Инструмент состоит из цилиндрического корпуса 1, в котором выполне но торцовое гнездо 2, например, конусное или цилиндрическое для соединения с элементом буровой штанги 3. Внутри корпуса выполнены продувочные каналы 4 для продувки шпура 5. На образующей корпуса 1 продольно закреплены два твердосплавных лезвия 6. В передней части корпуса 1 выполнен направляющий кондуктор в виде ступенчатого упора 7,Твердосплавные лезвия 6 расположены параллельно оси инструмента, а угол между ними по дуге меньше 180 (в...

Номер патента: 1201371

Опубликовано: 30.12.1985

Авторы: Андриянов, Ермаков, Суров, Тувин, Чумиков, Шмелев

МПК: D03D 47/18

Метки: нити, прокладывания, станке, ткацком, уточной

...надежности работы.На фиг. 1 изображена схема устройства,вид спереди; на фиг. 2 - разрез А - А нафиг.Устройство для прокладывания уточной нити на ткацком станке содержит брус батана 1, в котором имеется средство для направления прокладчиков 2, снабженных магнитными элементами 3, имеющее установленные на общей продольной оси симметрии гп - гп постоянные магниты 4, смонтированные с интервалом один относительно другого, например 20 50 мм, по длине батана заподлицо с его склизом 5. Постоянные магниты 4 смонтированы на склизе 5 батана 1 таким образом, что их ось симметрии гп - гп смещена относи гсльно оси симметрии и п склиза 5 в сторону берла 6. Прокладчики 2 201371уточной нити закреплены на стальных или пластмассовых лентах...

Номер патента: 649218

Опубликовано: 23.12.1985

Авторы: Грудников, Дюрик, Ермаков, Лазарев, Левин, Степаов, Фрязинов

МПК: C10C 3/04

Метки: битума

...предварительном сепараторе происходит частичноеотделение жидкости (температура300 С), из которой 30,8 м /ч рециркулируют, а 6,7 м /ч выводят иэпроцесса. Газожидкостную смесь, выходящую из предварительного сепара 55 тора после частичного отделенияЭжидкости смешивают с сырьем (гудроном) которое псдают в системуос температурой 100 С в количестве 1 649218Изобретение относится к способамполучения битумов окислением нефтяного сырья и может быть использовано, в нефтеперерабатывающей промышленности.Известен способ получения битумапутем окисления нефтяного сырьявоздухом с последующим разделениемполученной газожидкостной смеси всепараторе на жидкую и газообразнуюФазы. Окисление проводят при 240 о300 С с подачей в зону разделенияводяного пара, что...

Номер патента: 1198597

Опубликовано: 15.12.1985

Авторы: Акименко, Ермаков, Тартачный

МПК: H01H 33/664

Метки: вакуумная, дугогасительная, камера

...экранами 3, изготовленными из изоляционного материала как одно целое, В проемах 4 между токопроводами и корпусом 1 установлены полости 5 в виде радиальных капилляров или хаотических открытых пор, пазов, изготовленные из керамики порошковым 15 способом.При помощи полостей 5 к одному проему присоединен неподвижный токопровод 6, а к другому - сильфон с подвижным токо- проводом 7. Соединение производят традиционными приемами, например пайкой или пропиткой.В проемах 4 с установленными полостями 5 при помощи пайки или пропитки присоединены неподвижный токоподвод 6 и подвижный токопровод 7 с сильфоном. 25 На концах токопроводов имеются электрические контакты 8 из молибдена.При выполнении элементов пустоты в виде открытых пор и соотношении...

Номер патента: 1198079

Опубликовано: 15.12.1985

Авторы: Башкирова, Ермаков, Кельман, Комаленкова, Лобусевич, Рогачевский, Чернышев

МПК: C07F 7/12

Метки: силациклопентенов-3

...кубовых остатков, образующихся в процессе низкотемпературного гидрохлорирования кремния с при мерным составом, Жф четыреххлорнстый кремний 20; гетрахлордисилан лф 30 гексахлордисилан м 40; гидридхлорполисиланы 4. Время контакта 10 с. Получают 26,5 г конденсата, из которого после отгонки четыреххлористого кремния выделяют 9,5 г (выход 95 Ж) 1, 1 дихлор"метил"1-силациклопентена. Т.Кип. 156-157 С.Найдено, Жг С 1 лд. 425; 42,6.Вычислено, Ж: С 1 др , 42,5. 45 Ю 5 П р н м е р 5. В трубку по примеру 1, нагретую до 450 С, пропускают 8, 1 г (О, 15 моль) бутадиена,3, 40 г гексахлордисирана и .0,5 г (1 Ж от веса реакционной смеси) тетрахлордисилана. Время контакта 50 с. Получают 47 г конденсата, в результате разгонки которого выделяют 20 г 1,...

Номер патента: 1198012

Опубликовано: 15.12.1985

Авторы: Ермаков, Клименко, Мамонтова, Марголин

МПК: C02F 1/28

Метки: вод, сточных

...эа,счет повышения 55 1 О 15 20 25 30 35 40 45 50 емкости сорбента увеличить сорбционный цикл, что приводит к уменьшению числа регенерации и сокращению расхода активного угля. Кроме того, использование в технологии водо- очистки активного угля - отхода производства бутадиена, дает существенную экономию за счет исключения расходов на приготовление угля, специально модифицированного оксидами металлов.Использование в технологии адсорбционной доочистки сточных водо термообработанного при 150-160 С . АГотхода производства бутадиена исключает вторичное загрязнение очищенной воды ионами меди, позволяет на 20-32 повысить емкость сорбента по органическим веществам.П р и м е р 1, Адсорбционной доочистке подвергают сточную воду трикотажной...
