Решетчатая башня

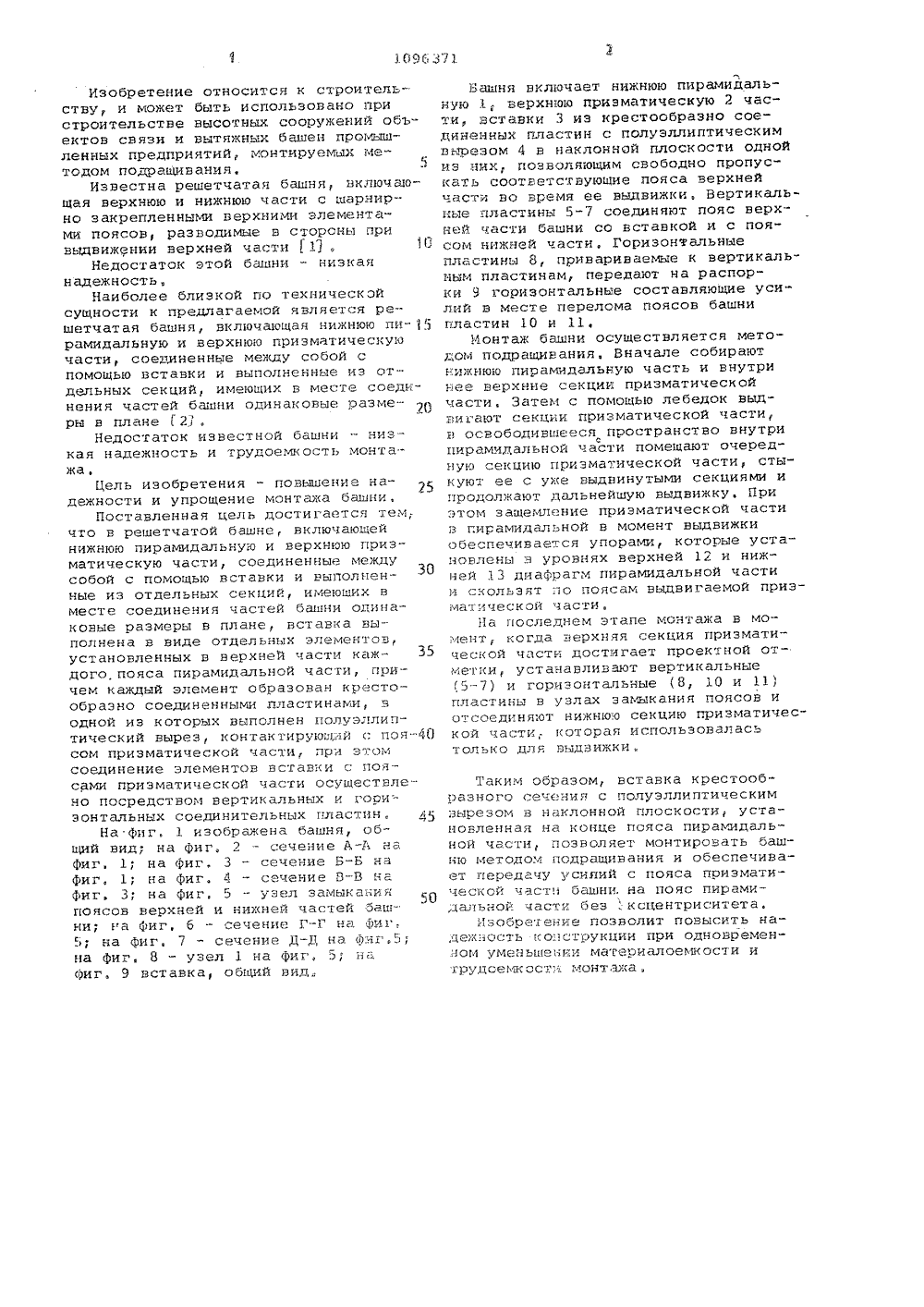

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 9) (11) 0 4 Н 1 2/ 0 8 САНИЕ ИЗОБРЕТЕНИ ктный инстирук ци я(56) 1, Ав Р 57 2557,2. Авто Р 737610, (прототип) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Государственный пртут Ленпроектсталькон(54)(57) РЕШЕТЧАТАЯ БАШНЯ, включающая нижнюю пирамидальную и верхнююпризматическую части, соединенныемежду собой с помощью вставки и выполненные из отдельных секций, имеющих в месте соединения частей башни одинаковые размеры в плане, о т л ич а ю щ а я с я тем, что, с целью повышения надежности и упрощения монтажа башни, вставка выполнена в виде отдельных элементов, установленных в верхней части каждого пояса пирамидальной части, причем каждый эЛемент образован крестообразно соединенными пластинами, в одной из которых выполнен полуэллиптический вырез, контактирующий с поясом призматической части, при этом соединение элементов вставки с поясами призматической части осуществлено посредствомЯ вертикальных и горизонтальных соеди- э нительных пластинИзобретение относится к строительству, и может быть использовано пристроительстне высотных сооружений объектов связи и вытяжных башен промышленных предприятий, монтируемых методом подращинания.Известна решетчатая башня, включающая верхнюю и нижнюю части с шарнирно закрепленными верхними элементами поясов, разводимые в стороны привыдвижении верхней части 1 11, 1 СНедостаток этой башни - низкаянадежность,Наиболее близкой по техническойсущности к предлагаемой является решетчатая башня, включающая нижнюю пи-;рамидальную и верхнюю призматическуючасти, соединенные между собой спомощью вставки и выполненные из от-.дельных секций, имеющих в месте соединения частей башни одинаковые размеры н плане 27 .Недостаток известной башни - низкая надежность и трудоемкость монтажа,Цель изобретения - повышение надежности и упрощение монтажа башни,Поставленная цель достигается тем,.что в решетчатой башне, включающейнижнюю пирамидальную и верхнюю призматическую части, соединенные междусобой с помощью вставки и выполненные из отдельных секций, имеющих вместе соединения частей башни одиаконые размеры в плане, вставка ныполнена в виде отдельных элементов,установленных н верхней части каждого,пояса пирамидальной части, причем каждый элемент образован крестообразно соединенными пластинами, водной из которых выполнен полуэллиптический вырез, контактирующий с пояОсом призматической части, при этомсоединение элементов вставки с поя -сами призматической части осущестнлено посредством вертикальных и горизонтальных соединительных пластин.На фиг. 1 изображена башня, Общий вид; на фиг, 2 - сечение А-А наФиг, 1; на фиг, 3 - сечение Б-Б наФиг, 1; на фиг. 4 - сечение Б-В наФиг, 3; на фиг, 5 - узел замыканияпоясов верхней и нижней частей башнир а фиг, б - сечение Г-Г на фиг,.Бу на фиг, 7 - сечение Д-Д на фиг,5;на фиг, 8 - узел 1 на фиг, 5;. нафиг, 9 вставка, общий вид. Башня включает нижнюю пирамидальную 1, верхнюю призматическую 2 части вставки 3 из крестообразно соединенных пластин с полуэллиптическимвырезом 4 в наклонной плоскости однойиз них,. позволяющим свободно пропускать соответствующие пояса верхнейчасти во время ее выдвижки, Вертикальные пластины 5-7 соединяют пояс нерхней части башни со вставкой и с поясом нижней части, Горизонтальныепластины 8, привариваемые к вертикальным пластинам, передают на распорки 9 горизонтальные составляющие усилий в месте перелома поясов башнипластин 10 и 11,Монтаж башни осущестнляется методом подращивания, Вначале собираютнижнюю пирамидальную часть и внутринес верхние секции призматическойчасти, Затем с помощью лебедок выдвигают секции призматической части,в освободившееся пространство внутриспирамчдальной части помещают очередную секцию призматической части, стыкуют ее с уже выднинутыми секциями ипродолжают дальнейшую выдвижку, Приэтом защемление призматической частив пирамидальной н момент ныдвижкиОбеспечивается упорами, которые установлены в уровнях верхней 12 и нижней 13 диафрагм пирамидальной частии кользят по поясам выдвигаемой призматической части.На последнем этапе монтажа в момент, когда верхняя секция призматической части достигает проектной от -метки устананливают вертикальные5-7) и горизонтальные (8, 10 и 11)пластины в узлах замыкания поясов иитсоединяют нижнюю секцию призматической части,. которая использоваласьТОлькО для выдвижки н Таким образом, вставка крестообразого сечения с полуэллиптическим вырезом в наклонной плоскости, установленная на конце пояса пирамидальной части, позволяет монтировать башню методом подращинания и обеспечивает передачу усилий с пояса призматической част башни, на пояс пирамидальной части без . ксцентриситета.Изобретение пО 3 волит повысить на - деж: ость кострукции при одновременном уменьшении материалоемкости и трудсемк ост:.,. монтажа, 1096 3711 О 96 371Составитель Г, Смиренная Редактор И,Ковальчук Техред .Бабинец Корректор Г,Огар Эаказ 3761/23 Тираж б 9 В Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППППатент, г, Ужгород, ул. Проектная, 4
