Башня

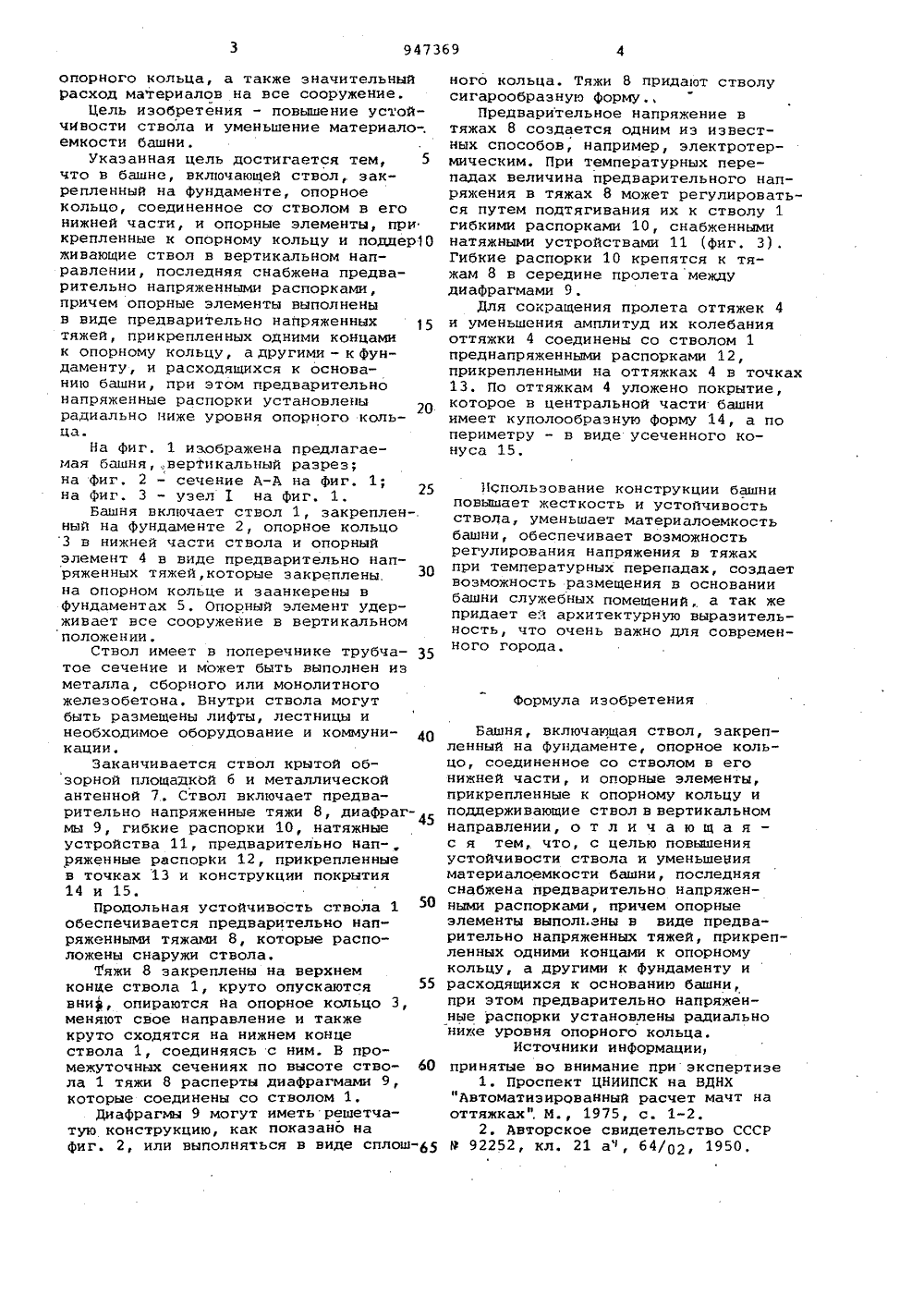

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоеетскихСоциалистическихРеспублик пи 947369(22) Заявлено 30.11. 78 (21) 2 б 90372/29-33с присоединением заявки йо(23) Приоритет -Опубликовано 30.07.82.Бюллетень Мо 28Дата опубликования описания.300782 И 11 м.кл. Е 04 Н 12/00 Государственный комитет СССР по делам изобретений н открытий(54) БАШНЯ Изобретение относится к строительству, а именно к конструкциям высотных сооружений типа телевизионных башен, мачт, опор и т.п.Известна конструкция телевизионной опоры, включающая ствол и круто поставленные оттяжки, поддерживаемые реями 1.Недостатком известной конструкции является то, что опора в основании занимает большую территорию в черте города, которая остается неиспользо 4 ванной. Кроме того, зта опора не обладает архитектурной выраэительнос тью, что очень важно для современ,ного города. Известны мачты шпренгельного типа, снабженные тяжами, закрепленные к стволу по его торцам, распертые в пролете диафрагмами и придающие стволу сигарообразную форму 2.Недостатком данного решения является низкая устойчивость сооруже" нияеИзвестны мачты,в которых оттяжки связаны со стволом предварительно напряженными распорками 3.Недостаток такой мачты - значи.тельная металлоемкость сооружения.Известны мачты, в которых гибкийпредварительно напряженный элементснабжается стяжным устройством 4.Недостатком этого решения является также значительная материалоемкость.Известны также висячие покрытия,в которых оттяжки мачты, расположенщ ные в центре помещения,используются для устройства перекрытий5 .Недостатком этого решения являетсязначительная трудоемкость.Наиболее близкой к предлагаемойявляется башня, включающая ствол,закрепленный в основании, и подкосы,жестко прикрепленные к неразрезномукольцу, размещенному с зазором вокругнижней части ствола, в которой с целью исключения изгибающих моментовв подкосах при горизонтальных нагрузках, а также при температурныхперепадах, в зазоре между стволойи кольцом установлены стержни, однииэ концов которых шарнирно прикреплены к стволу сооружения, а другиек кольцу б).Недостатком этой конструкции башни является то, что ее ствол имеетповышенную деформативность и недоста точную устойчивость, особенно вышеопорного кольца, а также значительныйрасход материалов на все сооружение.Цель изобретения - повышение устойчивости ствола и уменьшение материало-.емкости башни,Укаэанная цель достигается тем, 5что в башне, включающей ствол, закрепленный на фундаменте, опорноекольцо, соединенное со стволом в егонижней части, и опорные элементы, прикрепленные к опорному кольцу и поддер 10живающие ствол в вертикальном направлении, последняя снабжена предварительно напряженными распорками,причем опорные элементы выполненыв виде предварительно напряженныхтяжей, прикрепленных одними концамик опорному кольцу, а другими - к фундаменту, и расходящихся к основанию башни, при этом предварительнонапряженные распорки установленырадиально ниже уровня опорного кольца.На фиг. 1 изображена предлагаемая башня,вертикальный разрез;на Фиг. 2 - сечение А-А на фиг. 1;на Фиг. 3 - узел 1 на фиг. 1.Башня включает ствол 1, закрепленный на фундаменте 2, опорное кольцо3 в нижней части ствола и опорныйэлемент 4 в виде предварительно напряженных тяжей,которые закрепленына опорном кольце и заанкерены вфундаментах 5. Опорный элемент удерживает все сооружение в вертикальномположении.Ствол имеет в поперечнике трубчатое сечение и может быть выполнен изметалла, сборного или монолитногожелезобетона. Внутри ствола могутбыть размещены лифты, лестницы инеобходимое оборудование и коммуникации.Заканчивается ствол крытой обзорной площадкой 6 и металлическойантенной 7. Ствол включает предварительно напряженные тяжи 8, диафраг мы 9, гибкие распорки 10, натяжныеустройства 11, предварительно напряженные распорки 12, прикрепленныев точках 13 и конструкции покрытия14 и 15.Продольная устойчивость ствола 1обеспечивается предварительно напряженными тяжами 8, которые расположены снаружи ствола,тяжи 8 закреплены на верхнемконце ствола 1, круто опускаются 55вни, опираются на опорное кольцо 3,меняют свое направление и такжекруто сходятся на нижнем концествола 1, соединяясь с ним. В промежуточных сечениях по высоте ствола 1 тяжи 8 расперты диафрагмами 9,которые соединены со стволом 1,Диафрагмы 9 могут иметь решетчатую конструкцию, как показано нафиг. 2, или выполняться в виде сплошного кольца. Тяжи 8 придают стволусигарообразную форму.,Предварительное напряжение втяжах 8 создается одним из известных способов, например, электротермическим. При температурных перепадах величина предварительного напряжения в тяжах 8 может регулироваться путем подтягивания их к стволу 1гибкими распорками 10, снабженныминатяжными устройствами 11 (фиг. 3),Гибкие распорки 10 крепятся к тяжам 8 в середине пролета междудиафрагмами 9.Для сокращения пролета оттяжек 4и уменьшения амплитуд их колебанияоттяжки 4 соединены со стволом 1преднапряженными распорками 12,прикрепленными на оттяжках 4 в точках13. По оттяжкам 4 уложено покрытие,которое в центральной части башниимеет куполообразную Форму 14, а попериметру - в виде усеченного конуса 15.ИСпользование конструкции башни повышает жесткость и устойчивость ствола, уменьшает материалоемкость башни, обеспечивает возможность регулирования напряжения в тяжах при температурных перепадах, создает возможность размещения в основании башни служебных помещений, а так же придает ей архитектурную выразительность, что очень важно для современного города.формула изобретенияБашня, включающая ствол, закрепленный на фундаменте, опорное кольцо, соединенное со стволом в егонижней части, и опорные элементы,прикрепленные к опорному кольцу иподдерживающие ствол в вертикальномнаправлении, о т л и ч а ю щ а я -с я тем, что, с целью повышенияустойчивости ствола и уменьшенияматериалоемкости башни, последняяснабжена предварительно напряженными распорками, причем опорныеэлементы выполнены в виде предварительно напряженных тяжей, прикрепленных одними концами к опорномукольцу а другими к фундаменту ирасходящихся к основании башни,при этом предварительно напряженные распорки установлены радиальнониже уровня опорного кольца.Источники информации,принятые во внимание приэкспертизе1, Проспект ЦНИИПСК на ВДНХФиг, гНИИПИ Заказ 5563/46 Тираж 724 Подписное илиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3. Авторское свидетельство СССРМ 287284, кл. Е 04 Н 12/00, 1971, 4Авторское свидетельство СССРМ 238622, кл, Е 04 Н 12/00, 1969. 5, АвторскоеМ 354098, кл. Е 6. АвторскоеР 403835 кл, Е свидетельство СССР04 Н 7/00, 1972,свидетельство СССР04 Н 12/34, 1974.
