Шахта лифта высотного сооружения типа башни
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

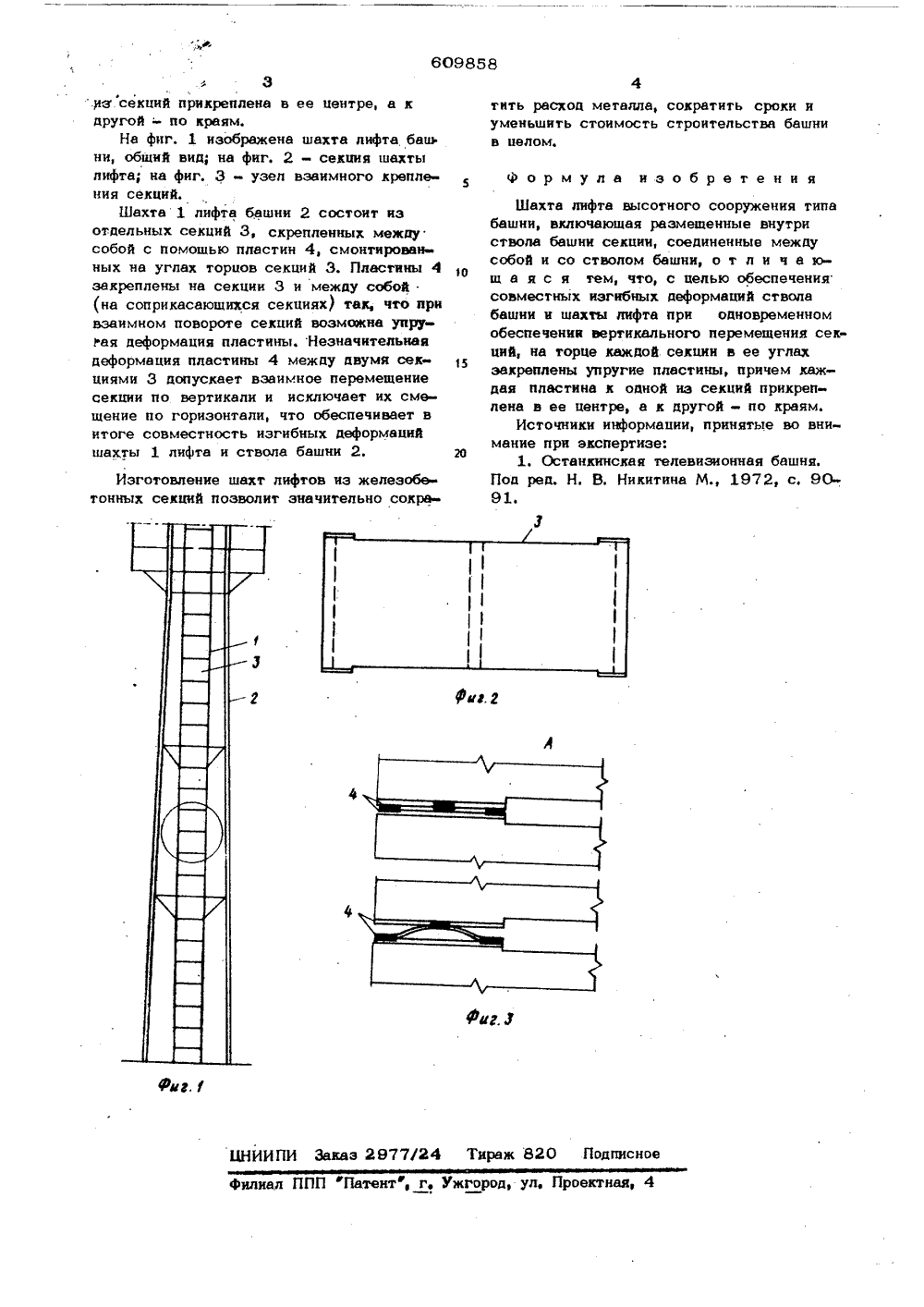

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АМОРОаОМУ СВИДИТИЛЬС 7 ВУ Сфез СеаеесиихСецнаенестеемвскихРеспубее Оцбоявва(61) Дополнительное к авт. сви 2303163/29-3 22) Заявлено 25.12,75 (21)с присоединением заявки Х23) Приоритет 43) Опубликовано 05.06.7 45) Дата опубликования 53) М, Кл Н 12/00 Р 17/00 осударственаьа хамит Совета Мниестреа ССС ае делам мзоеретехиах открытей Бюллетеиь Хе 21 3) УДК 721.052(72) Авторы изобретени П. Обыдов и Ю. П. Синнс Государственный Союзный проектный институт Министерства связи СССР(71) Заявите 4) ШАХТА ЛИФТА ВЫСОТНОГО СООРУЖЕНИЯ ТИПА БАШНИ ие относится к стротроительству высотныности к строительст бретен льству, ссэруа именно к с жений, в час лифта башни.Наиболее ву шахть ким решениемлифта радиоющая размещен диненные меж Я. лнзким техниче к изобретению явпяется шахтелевизионной башни, включные внутри башни секции, соду собой и со стволом баши е углах закреплены упругие ем каждая пластина к одной ой секци пластины,Секции шахты выполнены из стали и подвешены с помощью ферм и балок, спертых, на кольцевые вь.ступы внутренних диаф рагм железобетонного ствола. Через каждые 7 м по вертикали шахта по углам развязана двумя распорками, упирающимися в кольцевые закладные детали на стенке ствола. Это обеспечивает совместность изгибных деформаций железобетонного ствола и шахты лифта. Секции соединяются с помощью скользящих стыков, которые фиксируют шахту в плане и позволяют ей свободно перемешаться вертикально, что компенсирует разность вертикальных деформаций ствола и конструкции шахты. Недостатком известной шахты является то, что ее секции можно изготавливать только из стали. Применение железобетонных секций в данной шахте лифта недопусбтимо. Шахта лифта иэ железобетонных секций должна работать на сжатие, поэтому секции необходимо устанавливать друг на друга. Однако в етом случае совместные нзгибные деформации шахты лифта и ствола башни обеснечиваютса при равнопрочности узлов соединения секций между собой сечениями стенок шахты, что приводит в итоге к сложной и громоздкой конструкции шахты,Целью изобретения является обеспечение совместных изгибах деформаций ствола башни и шахты лифта при одновременном обеспечении вертикального перемещения секцийУказанная цель достигается тем, что в шахте лифта высотного сооружения типа башни, включающей размещенные внутри ствола башни секции соединенные между собой и со стволом башни, на торце каж609858 И ПИ Заказ 2977/24 Тираж 820 Подписно фПатентф г, Ужгород, ул. Проектная, 4 илиал 3из секций прикреплена в ее центре, а к другой - по краям.Нв фиг. 1 изображена шахта лифта бац ни, общий вид; на фиг. 2 - секция шахты лифта; на фиг. 3 - узел взаимного крепления секций.Шахта 1 лифта башни 2 состоит иэ отдельных секций 3, скрепленных между собой с помощью пластин 4, смонтированных на углах торцов секций 3. Пластины 4 закреплены на секции 3 и между собой . (на соприкасающихся секциях) так, что при взаимном повороте секций возможна упругая деформация пластины. Незначительная деформация пластины 4 между двумя секциями 3 допускает взаимное перемещение секции по вертикали и исключает их смещение по горизонтали, что обеспечивает в итоге совместность изгибных деформаций шахты 1 лифта и ствола башни 2. 20Изготовление шахт лифтов иэ железобетонных секций позволит значительно сократить расход металла, сократить сроки яуменьшить стоимость строительства башнив целом. Формула изобретения Шахта лифта высотного сооружения типа башни, включающая размещенные внутри ствола башни секции, соединенные между собой и со стволом башни, о т л и ч а ющ а я с я тем, что, с целью обеспечения совместных иэгибных деформаций ствола башни и шахты лифта при одновременном обеспечения вертикального перемещения секций, на торце каждой секции в ее углах закреплены упругие пластины, причем каждая пластина к одной из секций прикреплена в ее центре, а к другой - по краям.Источники информации, принятые во внимание при экспертизе:1. Останкинская телевизионная башня. Под ред. Н. В. Никитина М., 1972, с. 90" 91.
СмотретьЗаявка
2303163, 25.12.1975
ГОСУДАРСТВЕННЫЙ СОЮЗНЫЙ ПРОЕКТНЫЙ ИНСТИТУТ МИНИСТЕРСТВА СВЯЗИ СССР
ОБЫДОВ ВЛАДИМИР ПАВЛОВИЧ, СИНИС ЮРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: E04H 12/00
Метки: башни, высотного, лифта, сооружения, типа, шахта
