Солонецкий

Номер патента: 1751096

Опубликовано: 30.07.1992

Авторы: Першин, Солонецкий, Тановицкий, Шпак

МПК: B65G 3/04, E04H 7/22

Метки: подсилосного, силосного, типа, хранилище, этажа

...решетку, и наклоннымтранспортером (например, выгрузным конвейером), имеющим конечный участок вышенулевой отметки,Сравнение заявляемых технических ре 25 шений с прототипом позволило установитьсоответствие их критерию "новизна".На фиг.1 изображено хранилище силосного типа без подсилосного этажа, видсбоку в разрезе для диаметра дна 01: на30 фиг,2 - то же, вид сверху; на фиг,З - то же,вид сбоку в разрезе для диаметра О; нафиг,4 - то же, вид сверху,Хранилище силосного типа без подсилосного этажа содержит фундамент 1 с дни 35 щем в форме конуса 2 (или пирамиды),вершина которого проходит через вертикальную ось симметрии емкости, и воэдуховодным каналом 3, например кольцевым,имеющим аэрационно-транспортирующую40 решетку 4 с воздухоподающим...

Номер патента: 1703798

Опубликовано: 07.01.1992

Авторы: Солонецкий, Фен, Шпак

МПК: A01F 25/22, E04H 7/22

Метки: сыпучих, хранилище

...зевы просечек, расположенные с наружной и внутренней сторон линии контура выгрузочных люков 9, ориентированы в противоположные стороны, В наружной кольцевой стенке фундамента 5 устроен проем 10 для нагнетания воздуха в камеру 11 под днищем 1. С противоположной стороны в кольцевой стенке фундамента 5 устроен проем 12 для пропуска разгрузочного короба 13 трубчатого сечения с задвижкой 14. Выгруэочные люки 9 соединены с коробом 13, который может быть выполнен с перфорированной стенкой в виде пуклевки с направленностью зевов просечек 2 внутрь короба 13, Просечки 2 расположены по спирали на поверхности короба 13 под углом к его образующим.Просечки 2 ориентированы так, что пооекция направления оси каждого зева на ось роба направлена в...

Номер патента: 1497594

Опубликовано: 30.07.1989

Авторы: Кабатов, Солонецкий, Степанов, Чурилов, Шайко

МПК: G01R 27/00, G01R 31/28

Метки: блоков, диагностирования, электронных

...одинаковом испытательном воздействии. 11 о совокупности из" мерения на всех контрольных точках или контактах разъемов формируется 4; вектор разностей указанньж сопоотивлений, являющийся вектором сигналов признаков К состояния диагностируемого электронного блока, который поступает на вход блока 4 сравнения, В этом блоке методом перебора, коррепяционной обработки другими известными методами сравнивается вектор сигнапов-признаков с векторами сигналов справочника неисправностейКя, оступающими с устройства 5 ввода информации, и по совпадению или высокой степени корреляции этих векторов опнаделяетя в :,снкретная неисправностьвыдается соответствуюо,ая информация о ней н блок о вывода,У(:.трайство диагностирования, представленное на фиг.,21...

Номер патента: 1421704

Опубликовано: 07.09.1988

Авторы: Коворотний, Солонецкий, Степанец

МПК: C02F 1/24

Метки: вод, сточных, флотационной

...13, смешиваясь с водой,35направляемой на очистку, поступаетн флотатор 1. Исходное давление внапорной части насоса 2 подачи водовоздушной смеси на флотатор 1 составляет 0,25 МПа. Быстродействующий регулирующий клапан 13, работая в автоматическом режиме, периодически кратковременно частично перекрывает дви.жущийся через клапан водовоздушныйпоток, вызывая в трубопроводе 8 волновые гидравлические удары. При этомдавление в трубопроводе 8 возрастаетс 0,15 до 0,5-0,6 МПа. Кроме того,повышается турбулизация потока водовоздушной смеси. Если давление в трубопроводе 8 становится выше критического, оно сбрасывается предохранительным клапаном 10. Во избежаниеявления кавитации в потоке водовоздушпой смеси, а также в целях допол 55кительного...

Номер патента: 1355571

Опубликовано: 30.11.1987

Авторы: Анискин, Жахангиров, Попов, Солонецкий

МПК: B65G 53/18

Метки: аэрожелоб, сыпучих

...поверхнасти планки 8, а другой апираегсяна концевую часть передней смежнойпластины жалюзийнай решетки 5 как воткрытом, так и закрытом состаянгп.мембраны б., Мембрана 6 задней палась7 снабжена выключателеь 1,цистакцяап 1(эго управления выключением вентилятора 2, Поддерживающие плянк;: 8 выполнены в виде стержней лгяь 1 аугальна-.осечения смонтированных поперек воздухоподающего канала д 1 с вертикац 1 Н. .зазором относительна жалюэийнай решетки 5.Аэрожелоб работает следу 1 цщям образом.Материал, подлежащий транспартя.рованию загружаегся в канал 1 в еголюбой части или по всей площади пр.чем безразлично в какой частя мятериала будет больше. От вентилятора 2через воздухоподающий канал 4 подается сжатый воздух.Если транспортирующий кана.п 1...

Номер патента: 1310312

Опубликовано: 15.05.1987

Авторы: Анискин, Жахангиров, Солонецкий

МПК: B65G 53/18

Метки: аэроднище, вентилирования, зерна, транспортирования

...в режиме спокойного псевдоожижения, бурного кипения, а также монолитным слоем без видимого перемещения, что зависит от количества подаваемого в транспортер воздуха, При установке клапанов по диагонали половина сжатого воздуха проходит между клапаном 7, поверхностью перегородки возле щели и выходит из шелей. Зазор между решеткой 1 и клапаном 7 устанавливается в зависимости от режима работы с изменением угла наклона скобообразных язычков 8.По мере разгрузки вблизи выгрузного отверстия 5 увеличивается скорость перемешаемого материала, следовательно, уменьшается концентрация перемещаемого зерна. Это обусловлено проходом через перегородки и слой зерна большего количества воздуха, что необходимо для перемеШения материала в данном...

Номер патента: 952757

Опубликовано: 23.08.1982

Авторы: Зазовский, Кравченко, Михельсон, Солонецкий

МПК: C02F 1/461

Метки: вод, сточных, хрома, шестивалентного, щелочных

...нерастворимых анодов прн плотности тока накатоде 0,2-5,0 А/м , напряжении 10,1-2,5 В и при площади катода, большей площади анода в 20-50 раз. Предлагаемый способ был апробирован в лабораторных условиях на технологической воде асбестоцементного про. Из табл. 1 видно, что при плот- З 5ности тока менее 0,2 А/мг содержаниешестивалентного хрома в воде превышает предельно допустимую концентрацию (ПДКСг+ = 0,1 мг/л), а щелочвость технологической воды превышает норму (35-50 мг-экв/л) . При плотности тока более 5,0 А/мг значениещелочности снижается незначительно,однако резко возрастает расход электроэнергии. Таким образом, оптимальным значением плотности тока являетс 0,2-5,0 А/,П р и м е р 2. Технологическуюводу со щелочностью 72 мг-экв/л...

Номер патента: 837357

Опубликовано: 15.06.1981

Авторы: Воробьев, Папуша, Солонецкий

МПК: B01D 21/24

Метки: аппаратам, водораспределительное, котстойным

...стенкой, размещенной между коробами, при этом стенки коробов установлены с возможностью вертикального перемещения.,На фиг. 1 изображено устройство,разрез; на фиг. 2 - то же, план.Устройство содержит подводящий лоток 1 с патрубком 2 и короба 3. Стенки 4 коробов установлены с возможностьюих вертикального перемещения и положения их фиксируется винтками 5. Черезпрорези в днище лоток 1 сообщается сизолированными каналами 6, которыеобразованы пластинами 7. Между коробамиустановлена разделительная стенка 8. Перед подачей в устройство жидкости с помощью вйитов 5 регулируют положение стенок 4 коробов .Огрегулированное водораспределительное устройство работает следующим образом.. Водорасределительное устройство к отстойным аппаратам, включающее...

Номер патента: 833755

Опубликовано: 30.05.1981

Авторы: Егоров, Кохась, Кравчук, Курбатов, Солонецкий, Ясуд

МПК: C04B 15/16

Метки: асбестоцементная, дляизготовления, листовых, суспензия

...воду направляют в канализацию или водоем, при. этом обычно нарушаются санитарные условия спуска сточных вод. Для очистки сточных вод необходимы дорогостоящие.очистиые сооружения. 1 ОЦель изобретения - исключение сброса сточных вод.Поставленная цель достигается тем, что асбестоцементная суспензия для изготовления листовых изделий, со держит цемент с суммарным содержанием водорастворимых соединений калия и натрия в пределах 0,1-. 0,57 (в пересчете на сульфаты).При применении предлагаемой асбесто"го цементной суспензии в оборотной технологической воде при многократном ее Из таблицы видно, что при содержании в цементе водорастворимых соединений щелочных металлов от 0,1% до 0,5 Е, в технологической воде не происходит. накапливание...

Номер патента: 831701

Опубликовано: 23.05.1981

Авторы: Анискин, Новиков, Солонецкий

МПК: B65G 69/08

Метки: выгрузки, сыпучихматериалов, хранилищ

...контактирует с полом хранилища, а передняя стенка 5 расположена над полом, Передняя стенка 5 для уменьшения сопротивления зерна движущемуся воздуховоду 1 выполнена под острым углом кнаправлению его перемещения. Для устранениявозможности пересыпания зерна через воздуховод 1 на верхней стенке короба установлензащитный козырек 6. Задняя стенка 4 короба и его стойки 7 установлены на роликах З 1 8, В нижней стенке короба выполнены воздухонаправляющие отверстия 9.Устройство работает следующим образом.После выгрузки части зерновой насыпи припомощи продольного транспортера 10 включа831701 3ется вентилятор 2 устройства, короб которого приводом подведен к краю насыпи. При этом образуется закрытый транспортный ка. нал, стенками которого служат с...

Номер патента: 709794

Опубликовано: 15.01.1980

Авторы: Анискин, Венков, Куповых, Новиков, Солонецкий, Тумакаев

МПК: E04H 7/22

Метки: сыпучих, хранилище

...хранилища, Недостатками такого хранилища являются увеличение расхода материала, и трудозатраты из-за применения дополнительных элементов - защитных козырьков, а также сложность конструкции, Возможность образования щелей между верхней кромкой козырька и стенкой и западания в них зерен снижает ожидаемый эффект самоочистки,Целью изобретения является уменьшение расхода материала, сокращение трудоемкости и обеспечение самоочишаемости Эта цель достигается тем, что в хра. нилище сыпучих материалов, включающем стены, выполненные из сборных панлй с отгибами по их периметру, панели в плоскости каждой стены повернуты нод углом, пре вьпиающим угол естес твен ного откоса хранимого материала.97 )4.Формулаг изобретения Хранилище сыпучих материалов,...

Номер патента: 687419

Опубликовано: 25.09.1979

Авторы: Ладыгин, Солонецкий

МПК: G01R 31/26

Метки: полупроводниковых, приборов, разбраковки

...дифференциального усилителя 9, а выход канала 3 эталонного формирователя соединен с инвертирующим входом этого же усилителя, к выходу которого подключены . компаратор 10 верхнего уровня и компаратор 11 нижнего уровня, выходы котрых через 40 логическую схему И 12 соединены с индикатором 13 "Норма-брак",Устройство работает следующим образом.45От источника 1 постоянного напряже" ния, напряжение поступает в каналы 2 и 3 соответственно испытательного и эталонного формирователей. Из этого напряжения прерыватель 4 формирует прямоугольные импульсы, которые поступают на преобразователь 5 напряжения в ток, Преобразователь 5 напряжения в ток задает диапазон изменяющегося по экспоненте тока через испытуемый р-п-переход, подключаемый к клеммам...

Номер патента: 685570

Опубликовано: 15.09.1979

Авторы: Анискин, Новиков, Солонецкий, Шпак

МПК: B65G 3/10

Метки: аэроднище, емкости, сыпучих, хранения

...эа счет оконО становится больше, вследствие .его увеливаается расход воздуха при неизменной установ.и ленной монкости вентилятора.Регулирование задвижки 1:. позволяет увецичивать равномерность распределения возд;"наого потока от центра аэроднища и лерифериа также обеспечивает возмоюость, при необходимости, дифференцированного распеределеп;,явоздуха по объему зерновой массы,Увеличение расхода воздух" ";ри и;таино с%венплйрорании сырого эерг з:.-;.=щель:о уь:еньщает возможность сводообразо",зия,в особенно".3 О ти на периферйньх участках ж,:с.".н,3 68расположен с зазором относительно воэдухорзс.пределительной перегородки.На фиг. 1 изображено предлагаемое аэроднище (прямоугольной в плане формы); нафиг. 2 - то же ,круглой в плане...

Номер патента: 610965

Опубликовано: 15.06.1978

Авторы: Анискин, Вахрамеев, Карлин, Кудишин, Новиков, Окунь, Солонецкий

МПК: E04H 7/00

Метки: панель, резервуара, стеновая

...резервуаровразличного диаметра требуются панели различного радиуса кривизны, При изготовлении резервуаров многогранной формы с неодинаковым диаметром описанного цилиндранеобходимо обеспечить различные углы между гранями стенок, что обуславливает применение широкого набора панелей и дополнительных соединительных элементов,Цепь изобретения - обеспечение воэможности образования резервуаров многогранной формы с заданным количеством гранейиэ унифицированных панелей, Для достижеб ния этой цели в стеновой панели резервуара, выполненной в виде плоской заготовкис отгибами по периметру, торцевые частипанели выполнены изогнутыми,На фиг, 1 изображена панель в аксонометЕ. рии; на фиг, 2 - формирование резервуаров,Стеновая панель резервуара,...

Номер патента: 580298

Опубликовано: 15.11.1977

Авторы: Анискин, Вахрамеев, Карлин, Киселев, Кудишин, Окунь, Солонецкий, Трофимов

МПК: E04H 7/00

Метки: сыпучих, хранилище

...металлического листа, промежуточные и угловые стойки, сое. динеццые поперечными связями (2.Однако наличие гофрировацного листа не позволяет использовать крацнлнше лля трулносыпучнк слеживающнкся материалов.Цель изобретения -- упростить моцта.к н снизить раскол материалов.Указанная цель достигается тем, что к угловым стойкам прикреплены горизонтальные балки, а обшивка выполнена в виде вертикально расположенных лент, установленнсяк в, В, В. Карлин, В. И. Кудишин,В. Вахрамеев и В, В. Солонецки Красного Знамени тельский институт строительныхо и Всесоюзный ордена Трудового исследовательский институтльского хозяйства имыкания к промежуточным стойНа фиг. 1 схематически показано хранилище, разрез; на фиг. 2 - то же, план.5 Хранилище...

Номер патента: 542557

Опубликовано: 15.01.1977

Авторы: Егоров, Папуша, Солонецкий

МПК: B04C 1/00, C02F 3/12

Метки: взвешенных, вод, гидроциклон, открытый, сточных, частиц

...диафрагмы.Для повышения производительности гидроциклона в предлагаемом гидроциклоне верхняя часть диафрагмы выполнена в виде полутора, сопряженного с корпусом гидроциклона.15 Целесообразно диафрагму снабдить патрубком отвода газа, а нижнюю часть диафрагмывыполнить в виде цилиндра.На чертеже представлен общий вид открытого гидроциклона.20 Открытый гидроциклон состоит из цилинд.роконического корпуса 1, внутреннего цилиндра 2 с усеченным коническим основанием,диафрагмы 3, приспособлений для подводаочищаемой 4 и отвода очищенной жидкости 5.25 Для сбора всплывающих частиц, напримермасла, служит маслоудерживающий щит 6, адля выпуска накапливающегося газа диафрагма 3 снабжена патрубком 7.Открытый гпдроциклон работает следующим30...

Номер патента: 524774

Опубликовано: 15.08.1976

Авторы: Воробьев, Солонецкий

МПК: B04C 9/00, C02F 3/12

Метки: гидроциклон, многоярусный

...6, образующими с нижними основаниями конусов диафрагм 2 кольцевую 5 щель 7 для вывода шлама в нижнюю часть корпуса 1 гидроциклона. Для отвода всплывающих веществ из маслоудерживающего кольцевого шита 8 служат трубы 9,10, а для вывода всплывающих веществ из гидроциклона- О регулируемая воронка 11 и труба 12. В верхней части гидроциклона установлены кольцевой водослив 13, лоток 14 и труба 15 для отвода осветленной воды. Для ввода воды в гидроциклон служит впускное приспособ-Ь ление 16, выполненное в виде нескольких прилегающих к цилиндрической части корпуса 1 гидроциклона коробов 17 сс струенапрввляющими лопатками 18. В нижней части корпуса 1 гидроциклона размещено присаособ- ление для удаления шлама.Гидроциклон работает следующим...

Номер патента: 467909

Опубликовано: 25.04.1975

Авторы: Волошин, Иванова, Проневич, Солонецкий, Шумовский

МПК: C08F 3/10

Метки: полипропилена

...из исцарипримере 2. Получают 141 г полипропилена теля, имел показатель текучести расплавас показателем текучести расплава 28 г/102,77 г/10 мин,мин. П р и м е р 8. Используют прием приП Р и м е р 4. Используют прием при- мера 7 Из Реактора получают пслицропиленсмера 1 за исключением того, что концент показателем текучести расплава 7,33 г/10рация водорода в газовой фазеоб.%, По- минлучают 215 г полипропилена с показателем Полипропиленовую суспензию иэ реактотекучести расплава,1 г/10 мин, ра выгружают в сборник -испаритель, кудаП р и м е р 5. Используют прием при- одновременно подают из мерной бюоеткимеРа 4. Давление понижают Ло 1 етн н но бпоРпннмн по О,Об л/нее ннгнбнтоР.гнпп н,царяют пропилеи при 70 оС в течение 1 час. Испарение...

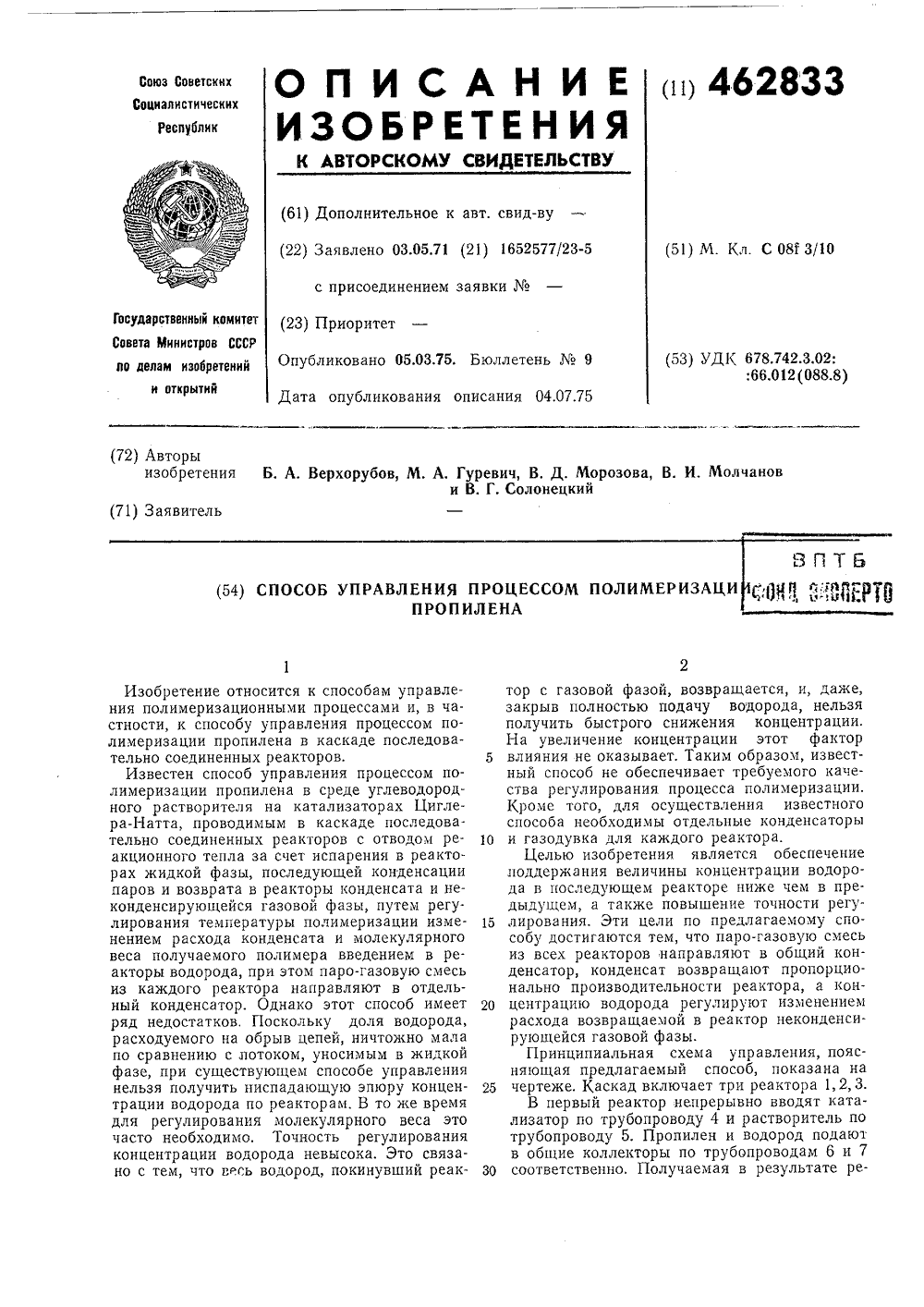

Номер патента: 462833

Опубликовано: 05.03.1975

Авторы: Верхорубов, Гуревич, Молчанов, Морозова, Солонецкий

МПК: C08F 3/10

Метки: полимеризации, пропилена, процессом

...газовой фазы из коллектора 23 во второй реактор (закрывают клапан 20). При этом водород в реактор будет поступать только в растворенном виде в жидкой фазе из первого реактора и в виде конденсата из трубопровода 12. Поскольку содержание водорода в газовой фазе, покидающей реактор по трубопроводу 9, во много раз выше содержания его в жидкой фазе (растворимость низкая) и вся газовая фаза удаляется, концентрация водорода в реакторе будет, практически равна нулю.Таким образом, концентрация водорода в предыдущем реакторе по предлагаемому способу не влияет на концентрацию водорода в последующем, следовательно, можно уменьшить концентрацию водорода в последующем реакторе вплоть до нуля.При изменении подачи в реактор неконденсирующейся газовой...

Номер патента: 444919

Опубликовано: 30.09.1974

Авторы: Верхорубов, Гуревич, Молчанов, Морозова, Солонецкий, Сыркин

МПК: F24J 3/00

Метки: отвода, реактора, тепла

...5, регулирующим устройством 6 и клапаном 7 на входной линии. Процесс полимеризации проводится в реакторе, частично заполненном реакционной массой. В реактор непрерывно вводят носитель, мономер, катализатор и неконденсирующийся газ. Смесь образовавшегося полимера, носителя с остатками катализатора мономера и неконденсирующегося газа непрерывно выводят из реактора. Основное тепло реакции отводится за счет частичного испарения жидкого носителя в теплообменнике 3. Парогазовая смесь мономера, носителя и неконденсирующегося газа непрерывно по П-образной трубе поступает в конденсатор 2, охлаждается в нем до температуры конденсации и вводится в теплообменник 3.Здесь, соприкасаясь с теплообменной поверхностью, пары носителя и мономера...

Номер патента: 202168

Опубликовано: 01.01.1967

Авторы: Аэров, Смирнова, Солонецкий

МПК: C07C 37/08, C07C 39/04

Метки: фенола

...шихтой (раствор серной кислоты) и насосом вновь подают в реактор. Избыток реакционной смеси по линии перелива направляют в ггитание ректификациснной колонны, в кото рой реакционную смесь освобождают от ацетона одним из известных способов с предварительным обводнепием илн без него. Сырой ацетон направляют на ректификацию, а кубовые остатки - для питания дистилляционной 10 колонны или на ректификациопную колонну,где разделяют реакционную смесь на сырои фенол, который подвергают дальнейшей очи стке, и фенольную смолу, являющуюся неиспользуемым отходом производства. Феноль ную смолу, содержащую 45 - 50% и, а-диметилбензил-гг-фенола, направляют в куб с огневым или каки.а-либо другим подогревом и разделяют путем вакуум-днстилляции на...
