Демченко

Номер патента: 1413655

Опубликовано: 30.07.1988

Авторы: Демченко, Стехин, Чехлатый

МПК: G08C 19/28

Метки: волоконно-оптической, информации, линии, передачи, связи

...поступает на информационный вход преобразователя 7 кода, на тактовый вход которого подаются импульсы частотой 21 с первого выхода управляемого деЛителя 5 частоты. Преобразователь 7;,ода осуществляет преобразование последовательного кода без возвращения к нулю в линейный самосинхроцизирующий код, который поступает на вход передающего оптоэлектронного модуля 8, преобразующего электрические сигналы в оптические. Оптический сигнал с выхода передающего оптоэлектронного модуля 8 через волоконнооптическую линию 10 связи поступает на. Ьход приемного оптоэлектронного модуля 20,осу ществлянь пего обратное ппеобразовацие, С выхода приемного оптоэлектронного модуля 20 линейный самосицхроцизирующий кол, поступает ца вход преобразователя 21 кода,...

Номер патента: 1412884

Опубликовано: 30.07.1988

Автор: Демченко

МПК: B22D 11/128

Метки: гидравлическая, горизонтальной, клеть, литья, многоручьевой, непрерывного, тянущая, чугуна

...у другого они снаружи. 1-а опорные ролики 2 для каждого вытягиваемого слитка устанавливаются затравки и с пульта управления подается команда на зажим того механизма, у которого штоки приводных гидроцилиндров находятся внутри. По этой команде сжатый воздух подается в верхнюю полость камеры, Под давлением воздуха мембрана, прогибаясь, перемещает шток, который выбирает зазор между плитой и за;равкой и своим упором с насечкой упирается в затравку и зажимает ее. Насечка на упоре предназначена для устранения проскальзывания упора по затравке, а затем по вытягиваемому слитку.Противоположные камеры подсоединены параллельно и работают синхронно. Таким образом, вытягиваемые затравки (или слит 5 10 15 20 25 30 35 40 ки) зажаты с двух сторон,...

Номер патента: 1411490

Опубликовано: 23.07.1988

Авторы: Близнюк, Демченко, Докучиц, Макеев, Садовой, Стадничук, Черкасский, Штепа

МПК: E21D 11/10

Метки: бетона, бетононасос, набрызга, подачи

...бетоном,расходятся в стороны и взаимодействуют с Г 10 и замкнутым в ней бетоном. Бетон проталкивается в БВ 3 идалее в сопло 4 и на поверхность выработки. 1 э.п. ф - лы, 2 ил. соконапорной магистралью 14) подачи раствора вяжущего или воды с емкостью 15 для воды, при этом нагнетательное устройство 16 высоконапорной магистрали 15 связано с приводом 12 насосаэ2. Ниже конусного переходника 11 расположен обратный шаровой с верхним расположением седла клапан 17.Гильза 10 выполнена из. нескольких частей и является съемной. Для исключения попадания бетонной смеси в камеру, образованную гильзой 10 и корпусом насоса 2, гильза 10 со стороны камеры может быть покрыта тканью, например синтетической.Устройство для подачи и набрызга бетона...

Номер патента: 1406361

Опубликовано: 30.06.1988

Авторы: Алиферов, Бондарев, Водяник, Демченко

МПК: E21B 3/00, E21B 44/06

Метки: бурильная

...передачу в виде шестерен 16 и 17, шпиндель 2 и буровой став 18 дифференциальному режущему инструменту 19.Поскольку механизм 20 подачи выполнен в виде двух пар опорных 3 и подающих 21 гидроцилиндров (причем корпуса 22 первых гидроцилиндров 3 жестко укреплены на корпусе 23(станине) машины), то при попадании рабочей жидкости, например, в штоковые полости гидроцилиндров.3 происходит смещение их поршней 47 со штоками 25 влево. Так как штоки 25 жестко соединены с корпусами 24 подающих гидроцилиндров 21, которые размещены в неподвижных направляющих 26 бурильной машины, то и эти корпуса 24 начнут смещаться влево. Однако величина их смещения зависит не только от количества подводимой рабочей жидкости к полостям опорных гидро- цилиндров 3, но и...

Номер патента: 1401576

Опубликовано: 07.06.1988

Авторы: Демченко, Капрал

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, сигналов

...последовательностей, на выходах которых формируются псевдослучайные последовательности Б,(С) и Б(С) . При подаче сигнала по шине 5 "Пуск" триггер 9 блока 2 управления установится в исходное единичное состояние. В зависимости от положения переключателя 1 0 блока 2 управления установится в начальное состояние или генератор 3 псевдослучайных последовательностей или генератор 4 псевдослучайных последовательностей. Сигналом по шине 5 "Пуск" счетчик 8 импульсов устанавливается в состояние Из, задаваемое на его установочные входы, Импульсы с выхода генератора 1 тактовых импульсов поступают на вход синхронизации счетчика 8 импульсов, который осуществляет их вычитание из кода, зафиксированного в счетчике 8 импульсов, По окончании Мэ...

Номер патента: 1397537

Опубликовано: 23.05.1988

Авторы: Арефьев, Боляк, Бородулина, Демченко, Ковальчук, Кочеткова, Настенко, Пинчук, Стахиев, Фокин

МПК: C22C 38/46

Метки: сталь

...0,015-0,060 0,03"0,25 0,003"0,030 Остальное Таблица 1 Содержание в составе, мас. Е Состав Угле- Крем- Карга- Хром Ни- Алюми- Каль- Вана- Железород ний нец кель ний ций дий Известная сталь 1 0,58 0,28 0,37 1,49 150 0,041 Остальное Предлагаемая сталь0,50 0,15 0,15 0,05 1,30 0,015 0,003 0,03 То же 0,66 0,29 О,ЗЗ 0,16 1,85 0,036 0,019 0,85 0,40 0,50 0,30 2,30 0,060 0,030 0,16 0,25 Таблица 2 Относитель- ОтносительОтноситель- Твердость,ный износ, НКСэЕ Сос- Предел Предел тав прочнос- текучести, МПа ти, МПа ное удлинение, Ж ное сужение, % Известная сталь 53,0 1670 100 4,7 13,5 1 1955 Предлагаемая сталь 73 53,0 1780 31,5 1860 1900 1820 52,5 6,0 27,0 53,0 23,8 1850 62 5,1960 Изобретение относится к металлургии, в частности к составу высоко-...

Номер патента: 1249824

Опубликовано: 15.05.1988

Авторы: Демченко, Кирсанов, Райский, Смирнов

МПК: B60M 1/22

Метки: контактная, переменного, сеть

...3384 Тираж 569 ВНИИЛИ Государственного комитета СССР по делам иэобретений и открытий В 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4,Изобретение относится к электрификации железных дорог и может быть использовано на электрифицированных железных дорогах переменного тока - на открытых участках и в тоннелях.Целью изобретения является расширение функциональных возможностей контактной сети путем использования несущим тросов в подвеске в качестве группового заземления и волноводов,На чертеже представлена схема участка контактной сети.Контактная сеть состоит из двух контактных проводов 1, которые крепятся к несущим тросам 2 через скользящие элементы 3 и изоляторы...

Номер патента: 1393352

Опубликовано: 07.05.1988

Авторы: Демченко, Лифлянский, Соловьев

МПК: A01G 23/06

Метки: корчеватель-погрузчик

...о смонтировано подъемное устройство, содержащее стрелу 2 и рукоять 3 с челюстным захватом, состоящим из нижней челюсти 4 с корчевальными убьями.и верхней челюсти 5 с прижимными зубьями и гидроцилиндров б правления челюстным захватом, На асси 1 со стороны челюстного захвата смонтирован толкатель 7 с зубьями 8 с помощью шарнирных упоров 9 и идроцилиндров 10, Корчевальныеубья нккней челюсти захвата имеют аправляющие 11, с помощью которых ни Фиксируются под зубьями 8 толкаеля 7 при опускании захвата нижней челюстью на зубья толкателя.Корчеватель-погрузчик работает следующим образом.Самоходное шасси 1 подъезжает к Месту концентрации камней, древесных достатков, пней, Оператор, включая 1"идроцилиндры стрелы 2 и рукоятки 3, рпускает...

Номер патента: 1392551

Опубликовано: 30.04.1988

Авторы: Власенко, Губарь, Демченко, Кленов, Крючатов, Мельников, Миняйло, Немцов, Скотников, Туз, Федив

МПК: G06F 3/02

Метки: ввода-вывода, информации

...лос Гьн) Вь Хоонклавиатуры 1. Ра чс ры 6 лок; 2 ин ик;цииоре,сегян)гс 1 ра.ря:нистьн) ц инфорч)Нион 1 ых Выхо;ОВ 65К 3 5 ГО 1 р 51 же 1 я, 1 ОХКЛОЧСННОО ЧЕРС НИСТР ) Н 3,ИК;ОРОВ Кн(рВОм .3 лсле 3 Гл 18 н 3 я Гн, и сл косьн и ри 1 )лс мс нта 8 памяти. Конкретный6.ок 5ин;1 581)15 В 7(1 имеет раамеры клави;1 ур;,3 1 Р,Х и,с= - 8 Х 8 и блока 2 К(ХИа=1), )5, нричч иси,ьуется о 6 ций счет 1 К) СКс 111 рОВ 1 Ия, 1 ЛС 1 фрсТОрЬ 1 1(НВ(ВУ ННИИ О.ОЖСЦЦО З,С- чсн1,), 1 ор Ирлс Гя В сснис л 3 ого 40 11 1 к ,с к11 Р ( ) В3и 5 .3(.1 ( 51,) с1 ,, кГОК 31 цровацця 6,ОК 1 2 (.1 СТ 1 НК 1) (6 р 1(Ы Ь(ТС 3, с(.)Ни 13 Л а КИМИЛ (К 1(; с я 0,(ноци 6,11 ор 1 ), ко Горь.Й фс Ол 1 иру (сЛ ГС ( Л, 1 ИЕ ,Ь1Я1 с ,) (Ис,Ь45 нц но+(цин сснтКогрирВ. И 1 (С ЧИКОМ 1),...

Номер патента: 1392544

Опубликовано: 30.04.1988

Авторы: Бидюк, Гусакова, Демченко, Дудина, Никифорова, Ренгач, Трифонов

МПК: G05B 19/00

Метки: нефтепереработки, процессами, технологическими

...умножения производится умножение коэффициентов, в сумматоре 84 суммирование К, и К, в сумматоре 85 - суммирование произведений получение делимого выражения (5).Выходом блока 42 деления является прогнозируемая величина выходного параметра Г, выдаваемая на вход регистра 28, входящего в состав блока 4 прогнозирования выходного параметра.Блок 7 адаптации предназначен для корректировки коэффициентов выражения (1) в случае рассогласования значений выходного параметра, рассчитанного по выражениям (1) и (5); т.е. 1. и Г. Корректировка всех коэффициентов производится согласно выражению+ ф20ь=1 где 1- (,2.,.,Ух - параметры объекта;а., - коэффициент иа 1)ачетра натекущий момент времени;а- коэффициент параметра на 25предыдущем временном отрезке...

Номер патента: 1387934

Опубликовано: 15.04.1988

Авторы: Демченко, Поздняков, Позднякова

МПК: A01K 51/00

Метки: варроатоза, пчел

...- повышение эффективности обработки пчел от клещей. На фиг. 1 изображено устройство для обработки пчел от варроатоза, вид спереди; на фиг. 2 - то же, вид сверху,Устройство для обработки пчел от варроатоза состоит из корпуса 1, внутри которого установлена кассета 2, нагревательный элемент 3, поддон 4, термометр 5. Кассета 2 выполнена в виде ящика с крышкой 6. По периметру кассета 2 снабжена обвязкой 7 для фиксации в корпусе 1. Сверху в крышке 6 выполнено перекрываемое задвижкой отверстие 8 для загрузки пчел в кассету 2 и замки 9 для крепления крышки 6 в отверстии корпуса 1. Крышка 6, задняя стенка и одна из боковых стенок кассеты 2 выполнены из воздухонепроницаемого материала, а дно, передняя и одна из боковых стенок - из...

Номер патента: 1386973

Опубликовано: 07.04.1988

Авторы: Губарь, Демченко, Круглов, Ларионова, Сергеев, Туз, Федив, Федорашко

МПК: G05F 1/40

Метки: калибратор, переменного

...приведенного смешанного представления чисел в данном устройстве. Требуемое значение управляющего воздейс твия, соответствующее коду И, может быть получено при усреднении за Й тактов последовательности, состоящей из управляющих сигналовопределяемых кодами Х и (Х+1) в течение (с У) и У тактов соответственно.В данном устройстве целая часть входного кодапоступает на вход сумматора 9, реализующего .операцию приращения кода (Х+1) в зависимостиот значения кода на втором его входе ".О" или "1", который задается сигналом с выхода узла 8 сравнения кодов. На входы узла 8 сравнения кодов поступают код дробной части У 1 и текущий код с выхода счетчика 7 импульсов ог фСигнал логической единицы формируется при условии Допустим, 710, тогда в...

Номер патента: 1386401

Опубликовано: 07.04.1988

Авторы: Аснис, Веселов, Демченко, Иващенко, Липтуга, Пикман

МПК: B23K 9/16, B23K 9/18

Метки: сварки, флюсом

...Желаемый эффект не достигается.При отклонении коэффициента и соответственно скорости истечения газовой смеси Цв меньшую сторонужелаемый эффект не достигается изза недостаточного механического воздействия газовой смеси на расплавленный металл.При откпонении коэффициента и,соответственно скорости истечениягазовой смеси Яв большую сторонунаблюдаются выплески жидкого метапла и нарушение качественного формирования шва, что приводит к повышению концентрации напряжений и, сЬответственно к снижению работоспособности сварного соединения,При отклонении направления подачигазовой смеси на угол меньше 30желаемый эффект не достигается изза наппывов, некачественного форми 1386401рования шва, по причине интенсивного вытеснения жидкого...

Номер патента: 1384912

Опубликовано: 30.03.1988

Авторы: Горбатенко, Демченко, Игнатьев, Литвинов, Парфенова, Серков, Цыганков

МПК: F28F 1/26, F28F 1/42

Метки: теплообменная, труба

...изобретения - интенсификация теплообмена.На фиг. 1 изображен общий вид теплообменной трубы; на фиг. 2 - поперечные разрезы теплообменной трубы.Теплообменная труба 1 содержит наружное равномерно расположенное поперечное оребрение 2, имеющее вырезы 3, между которыми размещено 15 продольное оребрение 4. На продольном оребрении 4 также выполнены вырезы 5, совпадающие с вырезами поперечного оребрения 2. Продольное оребрение с поперечным образует угол 20опредпочтительно меньше 90Теплообменная труба работает следующим образом. Одна из теплообменивающихся сред проходит внутри трубы 1, а другая омывает ее наружную поверхность. За счет турбулизации среды продольным и поперечным оребрениями 2, 4, имею,щими вырезы 3 и 5 и расположенными...

Номер патента: 1384533

Опубликовано: 30.03.1988

Авторы: Баннов, Демченко, Климов

МПК: B66C 23/22

Метки: грузов, здания, кран, оконный, подачи, подъема, проем

...в проем здания основание 1 устанавливают в проем .с опиранием с наружной стороны торца проемазажимом 11, а с внутренней стороны вторец проема упирается регулируемыйзажим 12, Распирают стяжки 13 междуперекрытием и верхним торцом проема,причем стяжку 13 распирают талрепами18, а длину стяжек 14 основания регулируют талрепом 17.Стрелу 2 приводят в положениеподъема грузов с опиранием на упоры9, и чалкой 19 стропят груз 20 (контейнер, поддон, тара, емкость ит,п.). Включают лебедку на подъемгруза и по мере его подъема ограничитель 21 упирается в кожух 22 наконце стрелы 2. При этом стрела отклоняется вправо и, пройдя вертикальное положение, падает с грузом наупор 10, а привод лебедки отключается (момент отключения настраиваетсяпри...

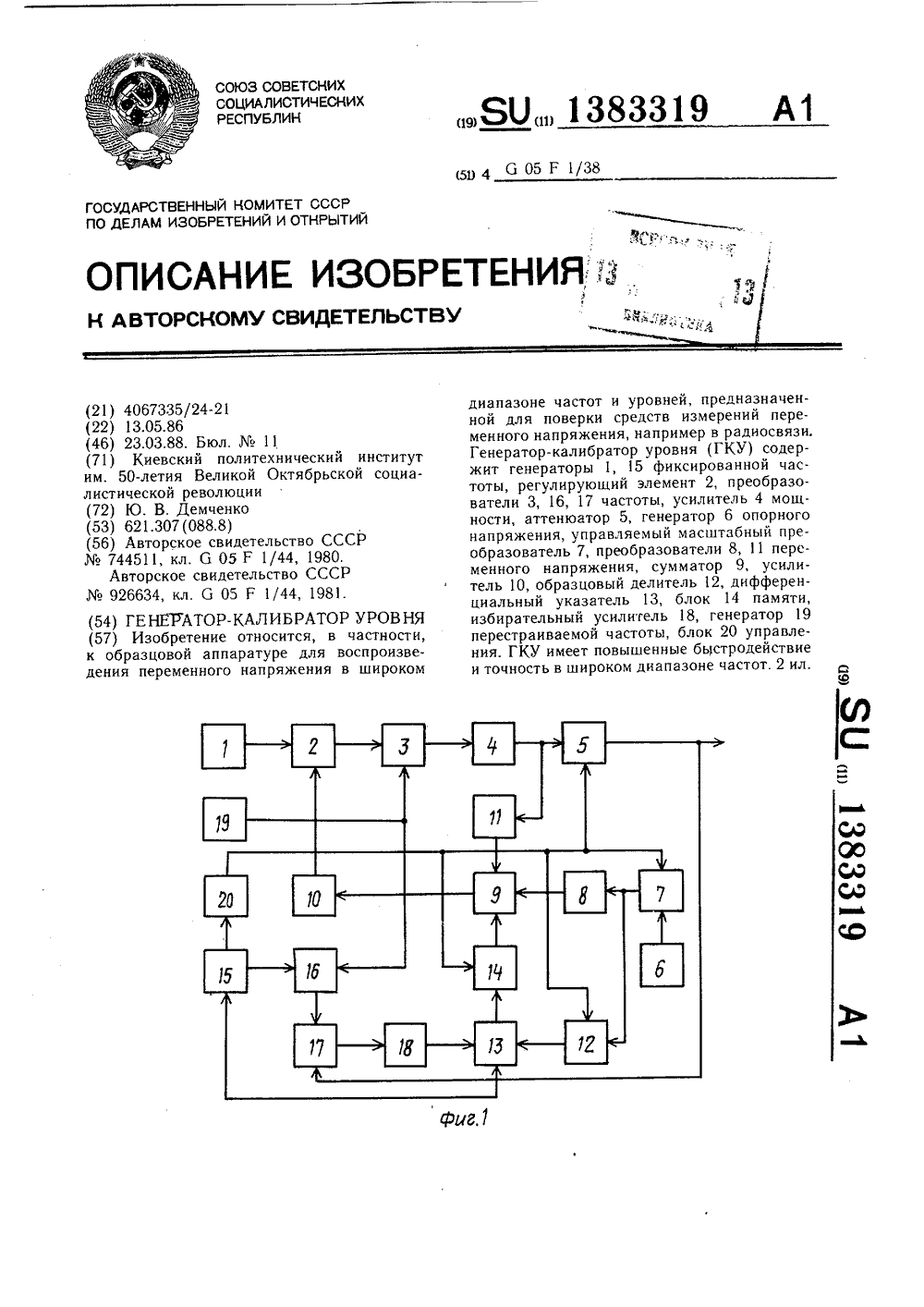

Номер патента: 1383319

Опубликовано: 23.03.1988

Автор: Демченко

МПК: G05F 1/38

Метки: генератор-калибратор, уровня

...Длительность импульса одновибратора 26 выбирается достаточной для установления переходного процесса при проведении коррекции, в частности она должна быть гораздо больше постоянной времени дифференциального указателя 13.Генератор-калибратор уровня работает следующим образом.Напряжение выходной частоты образуется методом биений между сигналами генератора 1 фиксированной частоты и генератора 19. Изменение выходного уровня генератора-калибратора производится дискретно аттенюатором 5 и непрерывно системой автоматической регулировки уровня, включающей регулирующий элемент 2, преобразователь 3 частоты, усилитель 4 мощности, первый 8 и второй 11 преобразователи, сумматор 9 и усилитель 10, при этом выходной уровень задается выходным...

Номер патента: 1381683

Опубликовано: 15.03.1988

Авторы: Демченко, Черкащенко

МПК: H03B 11/00

Метки: возбуждения, генератор, ударного

...10, третийключ 11,нагрузку 12 первый и второйзарядные диоды 13, 14, первый, второй итретий дополнительные диоды 15, 16, 17,катушку индуктивности 18, Импульсныйуправляемый источник 5 питания содержит источник питания 19, ключ 20.Генератор ударного возбужденияработает следующим образом,Синхронизатор 1 устанавливает кодна входе ЦАП 2, соответствующий необходимой амплитуде. Одновременно онже выдает синхроимпульс, устанавли"вающий триггер 4 в положении, когдаон открывает ключ 20.Источник питания 19 через первый и второй зарядные диодь 1 13,14 и первый, второйи третий дополнительные диоды 15,16,17 и катушку индуктивности 18, общуюшину начинает заряжать первый, второйи третий конденсаторы 6,8,10. Одновременно напряжение заряда...

Номер патента: 1381015

Опубликовано: 15.03.1988

Авторы: Агибалов, Демченко, Савченко

МПК: B60M 1/24

Метки: контактной, проводов, сети, соединения

...4, выполненные из одного металла, напримералюминия или его сплава. Соединительный зажим 5, несущий трос 6 и контактный провод 7 выполнены иэ упругого металла, например меди и ее сплава или биметалла. Диаметр отверстия8 в предохранительной скобе больше 30диаметра алюминиевого провода 4 настолько, чтобы последний свободнопроходит в отверстие. Вторая пластина 2 прикреплена к соединительномузажиму болтовым соединением 9. 35Устройство работает следующим образом,Пластины 2 и 3 сваркой с торцакрепятся к предохранительной скобе1, Алюминиевый провод 4 пропускается 40в отверстие 8 и с помощью сварки сторца крепится к предохранительнойскобе 1, Такое закрепление алюминиевых проводов с помощью предохранительной скобы исключает вибрацию их 15в месте...

Номер патента: 1380854

Опубликовано: 15.03.1988

Автор: Демченко

МПК: B22D 11/14

Метки: литья, непрерывного, труб, чугунных

...литья чугунной трубы работает следующим образом.В предварительно разогретый ме" таллоприемник 1 заливают чугун, ко торый по полой оси 2 попадает в крис таллизатор, Включением привода 6 приводится во вращение водило 5, ко" торое, вращаясь, ведет эа собой кристаллизатор 4 Поворачиваясь в 30 нужном режиме с нужной скоростью, кристаллизатор сходит с застывшей полосы трубы 1 О, По мере вытяжки (тянущее устройство не показано) установка, упираясь роликами в торец 35 трубы 10, откатывается на катках 9 назад, а внутренние ролики 8, прока" тываясь по внутренней поверхности вытягиваемой трубы, удерживают ее бт смещения. Диаметр трубы определяется радиусом кристаллиэатора. По мере расхода чугун подливается в металлоприемник, который занимает...

Номер патента: 1379144

Опубликовано: 07.03.1988

Авторы: Амельченко, Болвако, Демченко, Дудовцов, Козлов, Кухтикова, Мелешко

МПК: B60K 17/08

Метки: коробка, передач

...переключаю. шихся устройств могут быть использованы синхронизаторы, фрикционные или зубчатые муфты. На выходном валу 4 шестерни 10 и 11 установлены на подшипниках и соединяются с ним посредством зубчатой муфты 12. Шестерня 13 на промежуточном валу 5, шестерни 14 и 15 на валу 6 блока шестерен, ггестерня 16 на выходном валу 4 и шестерня 17 на дополнительном валу 7 установлены жестко. На промежуточном валу 5 установлена зубчатая муфта 18 для соединения его с дополнительным валом 7. Передние подшипники 19 и 20 соответственно входного 3 и промежуточного 5 валов установлены в общем стакане 21, в подшипники 22 и 23 валов 3 и 5 размещены в корпусе 1. Выходной вал 4, вал 6 блока шестерен и дополнительный вал 7 установлены соответственно на...

Номер патента: 1378953

Опубликовано: 07.03.1988

Авторы: Вохмянин, Демченко, Ермоленко, Кислицин, Мочалова

МПК: B08B 9/055

Метки: внутренней, поверхности, трубопровода

...О рабочий агент может быть нанесен на очищаемун поверхность. Бесштоковая частьполости корпуса 1 сообщена с помощьк трубопровода посредством отверстия 12.1-1 а уплотнительных манжетах 2 закреплены сменные томпоны 13 лля протирки поверхности трубопровода. Томггоггы 13 крепятся на чанжетах 2 посредством колец 14. Шток 5 соединен с лиском 6 гцсредством шарнира 15 лля обеспечения возможности прохождения устройства через изогнутые участки трубопровода.Устройство работает следующим образом.1 Нтоковую часть 8 полости корпуса 1 заполнякт жидким рабочим агентом. 11 оме. цгакг устройство в трубопровод и перемешают его вдоль трубопровода, создавая в полости трубопровода за устройством избыточное давление воздуха. Воздух, проходя через...

Номер патента: 1374198

Опубликовано: 15.02.1988

Авторы: Демченко, Донец, Левон, Миняйло, Сергеев, Туз, Федив

МПК: G05F 1/44

Метки: переменного, стабилизатор

...Выходное переменное напряжение поступает также через измерительный элемент 3, в качестве которого может5 быть использован резистивный делитель или измерительные преобразователи амплитудных, действующих или средних (средневыпрямленных) значений, на инвертирующий вход дифференциального усилителя 5. Одновременно на неинвертирующий вход подается опорное напряжение от источника 4 опорного напряжения, Разностный сигнал усиливается дифференциальным усилителем 5 и воздействует на транзистор управляющего элемента 6, увеличивая или уменьшая ток через него. При этом изменяется световой поток лампы накаливания оптрона, вследствие чего изменяется сопротивление фоторезистора 11 оптрона в делителе 1 напряжения.Предположим, входное переменное...

Номер патента: 1373600

Опубликовано: 15.02.1988

Автор: Демченко

МПК: B60P 1/56, B60P 1/64

Метки: средство, транспортное

...ори нтированная к Продольной оси транспортного средства, выполнена уже, чем ее царужня часть.Транспортное средство работат следующим образом.Транспортное средство на колесном шасси 2 со съемным кузовом 5 подвозит горцу)0 массу к участку 6 отцепления груженого кузова фиг. 8). Затем водитель рдсфиксирует с помощью фиксаторов 4 л,емный кузов 5 от рамы 3 транспортного средства. Оператор монорельсовой или Ивесной канатной дороги с пцл(цн)ью грузоздхвдтного устройства дороги и прцхнин 27 в верхней части съемного кузова 5 производит захват съемного кузов, снимает сгц с колесного шасси 2 и транспортирует до участка 8 разгрузки.Транспортное средство (фиг. 7) в это время подьезждет к участку 7 Прицепения порожнего кузова. Для обеспечения строго...

Номер патента: 1372296

Опубликовано: 07.02.1988

Авторы: Быков, Губарь, Демченко, Донец, Кленов, Миняйло, Немцов, Терех, Туз, Федив

МПК: G05F 1/44

Метки: калибратор, переменного, широкополосный

...через набор ключей. Процедура заканчивается при достижении равецства выходных постоянных напряжений преобразователей 25 би 9В данном такте коррекции устраняется неидентичцость преобразователей 6 и 9 при входном сигнале, численно равном максимальному выходному напря жению калибратора, Во втором такте коррекции при входном сигнале, соответствующем нижней границе требуемого динамического диапазона автоматической регулировки уровня, выходное напряжение источника 7 опорного напряже 35 ния по сигналу от блока 15 управления устанавливается равным этому нижнему значению и устранение неидентичности преобразователей 6 и 9 про изводится путем изменения токов смещения от дифференциального источника 14 тока по сигналам от блока 15 управления,...

Номер патента: 1370021

Опубликовано: 30.01.1988

Авторы: Демченко, Емельянов

МПК: B65G 17/24, B65G 47/08

Метки: конвейер, роликовый, цепной

...А. МаксаковРедактор 3. Слиган Техред Л.Олийнык Корректор А. Зимокосов Заказ 355/17 Тираж 787 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, гУжгород, ул. Проектная, 4 1 137Изобретение относится к конвейеростроению,Цель изобретения - улучшение сохранности груза при перемещении наконвейере,.На чертеже схематически изображенпредлагаемый конвейер.Цепной роликовый конвейер содержит тяговый орган 1 в виде бесконечных цепей со свободно вращающимисяроликами 2, установленные на валахнатяжные 3 и приводные 4 звездочки исвободно вращающиеся барабаны 5.Ролики 2 охвачены попарно конвейерной лентой и образуют ленточныесекции 6,...

Номер патента: 1368867

Опубликовано: 23.01.1988

Авторы: Глазкова, Демченко, Присяжнюк, Сердюк, Скрипка

МПК: G05D 23/19

Метки: индукционной, печи, режимом, температурным

...звена будет присутствоватьсигнал, пропорциональный расчетномузначению температуры расплава, т,е,помеха, вызванная перемещением шлака и окисных пленок на зеркале металла, будет уменьшена и определитсятолько ошибкой расчетного значения,Вмомент возникновения в выходном сигнале пирометра импульсных выбросовбольшей амплитуды нуль-орган 6 также вкгйочает исполнительный механизм33 на открывание регулирующего органа 35 в магистрали горючей смеси,способной создавать для окисных пленок восстановительную среду. При подаче под давлением горючей смеси, наоснове, например, окиси углерода, вкольцевой зазор защитной арматурыдатчика 1 температуры и последующемее сгорании образуется газ с высокими восстановительными свойствами,вытесняющий из...

Номер патента: 1365270

Опубликовано: 07.01.1988

Авторы: Демченко, Львов, Топузов

МПК: H02K 23/66, H02K 26/00

Метки: двигатель-тахогенератор, моментный, совмещенный

...системах управления в качестве коррекционного (моментного) двигателя собратной связью по скорости.Цель изобретения - уменьшение массогабаритных показателей путем уменьшения осевой длины,На чертеже представлена конструктивная схема совмещенного моментногодвигателя-тахогенератора,Совмещенный моментный двигательтахогенератор содержит корпус 1, вкотором установлен ротор 2 двигателя, ротор 3 двигателя установлен нанаружной поверхности 4 вала, Корпус 1снабжен цилиндрическим выступом. Шарикоподшипниковые опоры 5 установлены между внутренней поверхностью ступицы 4 и наружной поверхностью цилиндрического выступа 6. На внутренней поверхности последнего установлен статор 7 тахогенератора, ротор 8тахогенератора установлен на. валу 9.В предлагаемой...

Номер патента: 1365059

Опубликовано: 07.01.1988

Автор: Демченко

МПК: G05F 1/44

Метки: мера, многозначная, переменного, широкополосная

...навход первого дифференциального усилителя 9, на другой вход которогопоступает сигнал от источника 12опорного напряжения. Возникающийсигнал компенсации подается на регулирующий элемент 2 и изменяет егокоэффициент передачи таким образом,что на выходе многозначной меры устанавливается напряжение, уровень которого соответствует напряжению источника 10 опорного напряжения впостоянноеОдновременно сигнал свыхода устройства через первый преобразователь 11 частоты, выделяющийпостоянную разностную частоту междувыходным сигналом устройства и сигналом гетеродинной частоты первогопреобразователя 11 частоты, избирательный усилитель 12, настроенныйна эту разностную частоту, образцовый делитель 13, в котором установлено максимальное затухание, и...

Номер патента: 1365058

Опубликовано: 07.01.1988

Автор: Демченко

МПК: G05F 1/44

Метки: калибратор, переменного

...определяющий начало последовательности тактовых импульсов, который также определяет в зависимости от его логического состояния значение частоты тактовых импульсов, и вход сброса, прекращающий подачу им. пульсов на выход генератора.При этом особых метрологических требований к вновь вводимым блокам не представляется и они могут быть выполнены простыми. Входное нестабилизированное переменное напряжение поступает на вход регулятора 5 переменного напряжения,коэффициент передачи которого зависит от постоянного напряжения на егоуправляющем входеРегулятор переменного напряжения должен иметь монотонную непрерывную характеристику управления, Источник 1 опорного напряжения выдает напряжение, значение сигнал некомпенсации,...

Номер патента: 1363064

Опубликовано: 30.12.1987

Авторы: Демченко, Пархоменко, Пилипенко, Фалендыш

МПК: G01N 31/22

Метки: родия

...38,40 мкг родия в 5 М хлорной кислоте, 5 мл дистиллированной воды, и нейтрализуют кислоту гид" 20 рооксидом натрия до рН -2. Затем приливают 5 мл 1.10М раствора реагента пиразолон-(4-азо)-1- нафтол- -сульфокислоты в 2.10 М растворе-Эгидрооксида натрия и 5 мл этанола, 25 что соответствует его содержанию 20 об.%. Доводят содержимое колбы водой до метки, переносят в стакан емкостью 50 мл и доводят рН раствора до 3,5. В пробирке с притертой проб кой раствор нагревают на кипящей водяной бане в течение 8 мин, охлаждают, измеряют оптическую плотность раствора при 490 нм в кюветах с толщиной 1 см по отношению к растворуф 35 содержащему все компоненты, кроме ро" дия. Содержание родня определяют по градуировочному графику. Оптическая плотность...
