Демченко

Номер патента: 967928

Опубликовано: 23.10.1982

Авторы: Демченко, Кожарин, Лаповок, Михайлов, Нарышкина

МПК: B65G 47/52

Метки: транспортирования, трубчатых

...7 при их подходе к вертикальному конвейеру 3, а ползун 25 взаимодействует с хвостовиком 20.На основании штырей 5 жестко закреплены кронштейны 27, взаимодействующие со стержнем 21, и на основании штырей 5 одной из наружных цепей вертикального конвейера, кроме кронштейнов 27, жесткозакреплены кронштейны 28, взаимодействующие с концевым выключателем 22,Подпружиненный шток 24 с ползуном 25, поворотный упор 19 со стержнем 21 и хвостовиком 10 и кронштейны 27 составляют фиксатор положения штырей 5 вертикального конвейера.В верхней части вертикальных конвейеров 3 на раме 1 закреплена наклонная плоскость 29 (фиг. 8). Устройство работает следующим образом.Труба 10, прошедшая на технологической линии операцию покрытия антикоррозийным составом, для...

Номер патента: 964905

Опубликовано: 07.10.1982

Авторы: Антюфеев, Демченко, Овчаренко

МПК: H02M 3/335

...к базам пары транзис-торов 6 и 7. Выход выпрямителя 1 соединен со средней точкой обмотки 3 и че рез дополнительный раэвязывающий диод 15 - с накопительным конденсатором 16, который через дополнительные выпрямительные диоды 17 и 18 связан с обмотками 8 и 9 соответственно. 2Схема работает следующим образом,На вход инвертора через входной выпрямитель 1 поступает несглаженное наопряжение литания. В зависимости от мгновенного значения входного напряже- За ния блок 14 управления выдает разрешающий сигнал на поочередную коммутацию одной из пар транзисторов 6 или 7, При .этом на обмотках 8, 9 и 13 трансформатора 2 формируются переменные напряжения. Блох 14 управления работает33 таким образом, что прн малых мгновенных значениях входного...

Номер патента: 961107

Опубликовано: 23.09.1982

Авторы: Демченко, Никитин, Учакин

МПК: H03K 3/335

Метки: генератор, релаксационный

...входной вольтамперной характеристике (ВАХ) с учетом падения напряжения на полупроводниковых диодах 6 и 7, После чего происходит включение тиристора 3 и с его нагрузочного резисторного делителя 8,9 поступает сигнал на вход выключающего р-И-р транзистора 13, в коллекторную цепь которого подсоединены нагрузочный реэисторный делитель 10, 1 1 и нагрузочный резистор 1 2, Нагруэочный резиоторный делитель 10,11 задает требуемой величины входной ток И-. р-и транзисторы 14, Через открытый вход тиристора 3 и открытый транзистор 14 происходит разряд конденсатора 2 до напряжения минимума (выключения) 0 , равного падению напряжения на открытом транзисторе 14 (0 - 0), При автоколебательном режиме у 3 оты генератора рабочая точка выбирается на...

Номер патента: 958322

Опубликовано: 15.09.1982

Авторы: Голик, Демченко, Кофанова, Тананайко

МПК: C01G 25/00

Метки: циркония, экстракционно-фотометрического

...легковоспламеняющимся эфи- Оптимальные концентрави реагентовром более легким по сравнению с водой. составляют 4-кратный избыток пирокатеЦелью изобретения является повыше- хинового фиолетово о и 10-кратный избыние селективности и чувствительности вна ток Фбромид бисМ -диметиь-Илиза, карбодецоксиметил-,й -эщленаммонийПоставленная цель, дастигаетьи тем, что . сульфида.согласно способу эюстракцисвно-фотометри. Хлороформ извлекает в условиях опытаческого определения циркащя, включающему цнрксний на 99,9%,перевод его в окращенное тройное омв- Содержание циркония находят полексное соединение с применением пиро- й предварительно построенной калибровсчкатежнового фиолетового. .ной кривой.В качестве второго ревгента исполь-...

Номер патента: 956814

Опубликовано: 07.09.1982

Авторы: Демченко, Нейман

МПК: E21F 9/00

Метки: дистанционного, искробезопасное, питания

...дросселя 1.23.При возникновении в линии дистанционного питания короткого замыкания энергия разделительных конденсаторов поступает в разряд, что ограничивает величину искробезопасной мощности дистанционного питания,Цель изобретения - увеличениеискробезопасной мощности дистанционного питания,Укаэанная цель достигается тем,что в искробеэопасном устройстведистанционного питания, содержащемпреобразователь напряжения, защитныйдиодный мост, вход которого подсоединен к линии дистанционного питания25 двухобмоточный высокочастотный дроссель и разделительные конденсаторы,один вывод одной обмотки высокочастотного дросселя соединен с конденсатором и одним выходным вы30 диодного моста, другой выхоы; )1,РОЕго г ЭОД КОТОРОГО СС)ЕДИЕН С ДРУПЛМ...

Номер патента: 956724

Опубликовано: 07.09.1982

Авторы: Демченко, Симаченко, Чубуков

МПК: E06B 3/34

Метки: воротного, зоне, контактная, проема, сеть

...конец основного отрезка 9 провода, пропущен через отводные блоки 14, 15 и снабжен противовесом 16, обеспечивающим перемещение оновного, отрезка вставки в тоннель 7 после размыкания замкового зажима 13.Замковый зажим 13 смонтирован на подвесной опоре 7 и содержит клемму 18, состоящую из двух частей 19, в которую вмонтирован конец дополнительного отрезка 10, и 20, в которую вмонтирован конец основного отрезка 9, Части 19 и 20 находятся в стыковом состоянии и размыкаются посредством шарнирно смонтированных на кронштейнах 21 рычагов 22, взаимно действующих с державками 23, смонтированными на клемме 18, Рычаги 22 поворачиваются относительно шарниров при вытягивании втавки 24 до упоров 25. На вставке 24 закреплена тяга 26, пропущенная...

Номер патента: 955205

Опубликовано: 30.08.1982

Авторы: Демченко, Марютин

МПК: G11C 17/00

Метки: блоков, памяти, постоянной, программирования, электрического

...для сигнала стробирования.устройство работает в двух режимах занесения информации и контроля.Режим занесения информации. По команде "Пуск" блок 1 (фиг. 1) выра- батывает командный сигнал, синхронный с тактовой частотой, поступайшей на вход 15 (фиг. 1 и фиг. 2). Первый командный сигнал не проходит на вход блока. 2 (фиг, 1), что соответствует сохранению исходного состояния. Код из блока 2 дешифруется и поступает на входы ключей 5 элемента И-ИЛИ 8 и датчика 11. Наличие сигнала на первом выходе блока 2 соответствует выбору соответствующего разряда блока б памяти. На входы элемента И-ИЛИ 8 поступают сигналы с выходов блока 9. Совпадение сигналов в элементе И-ИЛИ 8, поступающих с выходов блока 2 и блока 9, соответствует наличию...

Номер патента: 955086

Опубликовано: 30.08.1982

Автор: Демченко

МПК: G01R 23/00, G06F 17/14

Метки: спектра, усреднитель-анализатор, фурье

...периодом работы преобразователя 17 с учетом получения всех част"ных произведений одного дискретногоотсчета на все гармоники, 95508нат ( дискретных отсчетов)в подцикле.1Обьем этого счетчика равенпэпэс 1где т 1 = Т /ье;пэ - общее количество дискретныхотсчетов, которыми представляется входной аналоговыйсигнал.По заднему фронту импульса ЬС заносится импульс из счетчика 16 всчетчик 15, а во время импульса т.выдается код адреса определяемогодискретного отсчета на адресный входблока 28 памяти, и в преобразователь 1517 производится выборка входного сигнала.Из блока 28 по первому адресу считывается содержимое (в исходном состоянии во всех ячейках памяти была розаписана нулевая информация) и подается на второй вход сумматора 30,а на...

Номер патента: 950928

Опубликовано: 15.08.1982

Авторы: Демченко, Нейман, Чумаков

МПК: E21F 9/00

Метки: искробезопасный, источник, питания

...соединенные последовательно и подключенные через ограничительный резистор 7 параллельно динамическомуэлементу искрозащиты 2,Искробезопасный источник питания работает следующим образом.В номинальном режиме работы постоянноевыходное напряжение источника 1 постоянного напряжения через датчик 3 начала разряда я ограничительный резистор 7 поступаетв линию связи, На вход ключа 6 поступаютнизкочастотные сигналы прямоугольной формы. При наличии на входе ключа 6 импульса ключ 6 открыт и подключает резистор5 параллельно выходу искробезопасного источника питания. При этом его выходное напряжение уменьшается до величины, определяемой соотношением сопротивлений резисторов7 и 5. В паузе между импульсами ключ 6закрыт и выходное напряжение...

Номер патента: 950329

Опубликовано: 15.08.1982

Автор: Демченко

МПК: A61B 17/56

Метки: остеосинтеза, спицами

...подвижной головке, диаметр которого меньше диаметра толстой части спицы на величину прессовой посадки. После фиксации скользящую втулку со спиценатягивателем удаляют, а острый конец укорачивают ниже уровня кожи. Стерильная повязка на колотую рану мягких тканей и гипсовая иммобилизация по общим правилам. По показаниям отломки кости скрепляют аналогичным образом еще нескольки ми спицами, При удалении скрепляющей спицы из организма больного следует учитывать, что уже через две-три недели после остеосинтеза прессовая посадка отломков кости на спице сменяется более свободной посадкой вследствие рарефикации ближайшего к 15 поверхности спицы слоя костной ткани, а прессовая посадка подвижной опорной головки сохраняется до сращения перелома...

Номер патента: 948615

Опубликовано: 07.08.1982

Авторы: Демченко, Ермолаев, Поляков, Романов, Самаров, Фертельмейстер

МПК: B23Q 15/00

Метки: станок, шлицешлифовальный

...вьгксляе" с Всз.тНа гет)е:.ещеил и кодпода икоторые перед, ются в блокуправлсния 13, Злок управления 13 ВыДаЕТ СИГа)РЫ На РЕГУЛИРУЕМй ДВИГа -ТЕЛЬ 1 с- т КОТО)Ы 1 Еров МЕХссИЭМ ПО -дачи 11 обеспечивает отработку пе-.емещения с заданной пода:тей. Сигнало конце отработки одачи анализируется арифметико - логичс схим устройст -вом 22,Подцикл подачи стола с иэгелием,С пульта ввода через блок ввода 25по сигналам опроса от постоянного запоминающего устройства 14 информацияо величине подачи изделия заноситсяв арифметико-логическое устройство22, где перерабатывается и передаетсяв блок управления 15, выдающий сигналь 1 на регулируемый двигатель 1 б, который в свою очередь устанавливаетрегулируемый дросстель 17 в соответстэующее положение,...

Номер патента: 946530

Опубликовано: 30.07.1982

Автор: Демченко

МПК: A61B 17/18

Метки: остеосинтеза, спица

...5 с установочным винтом 6.Резьбовая часть 2 выполнена диаметром,. равным диаметру гладкой части1, и меньшим на глубину резьбы диаметра гладкой части 3,Операция остеосинтеэав следующем,Перкутанно насквозь через сращиваемые отломки кости проводят несколько резьбовых спиц, заостренныерабочие концы которых затем укорачивают и загибаютСо стороны тупого конца на спицы одевают канальныеотвертки 5, которые затем слегкафиксируют на спицах установочнымивинтами 6, Используя отвертки 5 вкачестве противоупора, осуществляюттракцию спиценатягивателем за тупойконец скрепляющих спиц и создаютдостаточные репонирующие усилия,мощность которых соразмерна с прочностью резьбовой спицы на разрыв.Закончив репозицию отломков, канальные отвертки 5...

Номер патента: 944740

Опубликовано: 23.07.1982

Авторы: Бакулев, Батизат, Вахания, Гетман, Демченко, Ельцов, Колесихин, Линецкий, Петриченко, Садковский, Тумасян

МПК: B22C 9/00

Метки: керамических, литейных, форм

...поверхностью, осуществляют по модели, которой служит само изделие.Модель устанавливают на перфорированную плиту, соединенную с вакуумной системой, покрывают ее поверхность полиэтиленовой пленкой толщиной 0,05-0,1 мм известным способом с применением вакуума, пленка под .действием нагрева и разрежения плотно облегает модель и точно воспроизводит ее конфигурацию. Затем устанавливают опоку вакуумную, которую заполняют сыпучим песком и герметизируют газонепроницаемым покрытием после чего, применяя разрежение, пес. чаную форму уплотняют до прочности, достаточной, чтобы противостоять воздействию жидкоподвижной керамической смеси, и извлекают модель,При этом размеры полости формы при вакуумной формовке регулируют своебразной "усадкой" тела...

Номер патента: 944563

Опубликовано: 23.07.1982

Автор: Демченко

МПК: A61B 17/18

Метки: спиценатягиватель

...известного спиценатягивателя не позволяет использовать его автономно с устройством для лечения переломов костей, что ограничивает область его использования.Целью изобретения является возможность автономного использования спиценатягивателя с устройствами для лечения переломов костей.Указанная цель достигается тем, что спиценатягиватель, содержащий корпус, в котором установлен толкатель с резьбовым концом и рукояткой и спица с гайкой, снабжен упором, который выполнен в виде Г-образного кронштеина, олин конец которого установлен в корпусе с возможностью перемещения в нем, а второй конец имеет отверстие под спицу и контактирует с толкателем.На фиг. 1 изображен спиценатягиватель, вид спереди с частичным сечением; на фиг. 2- сечение...

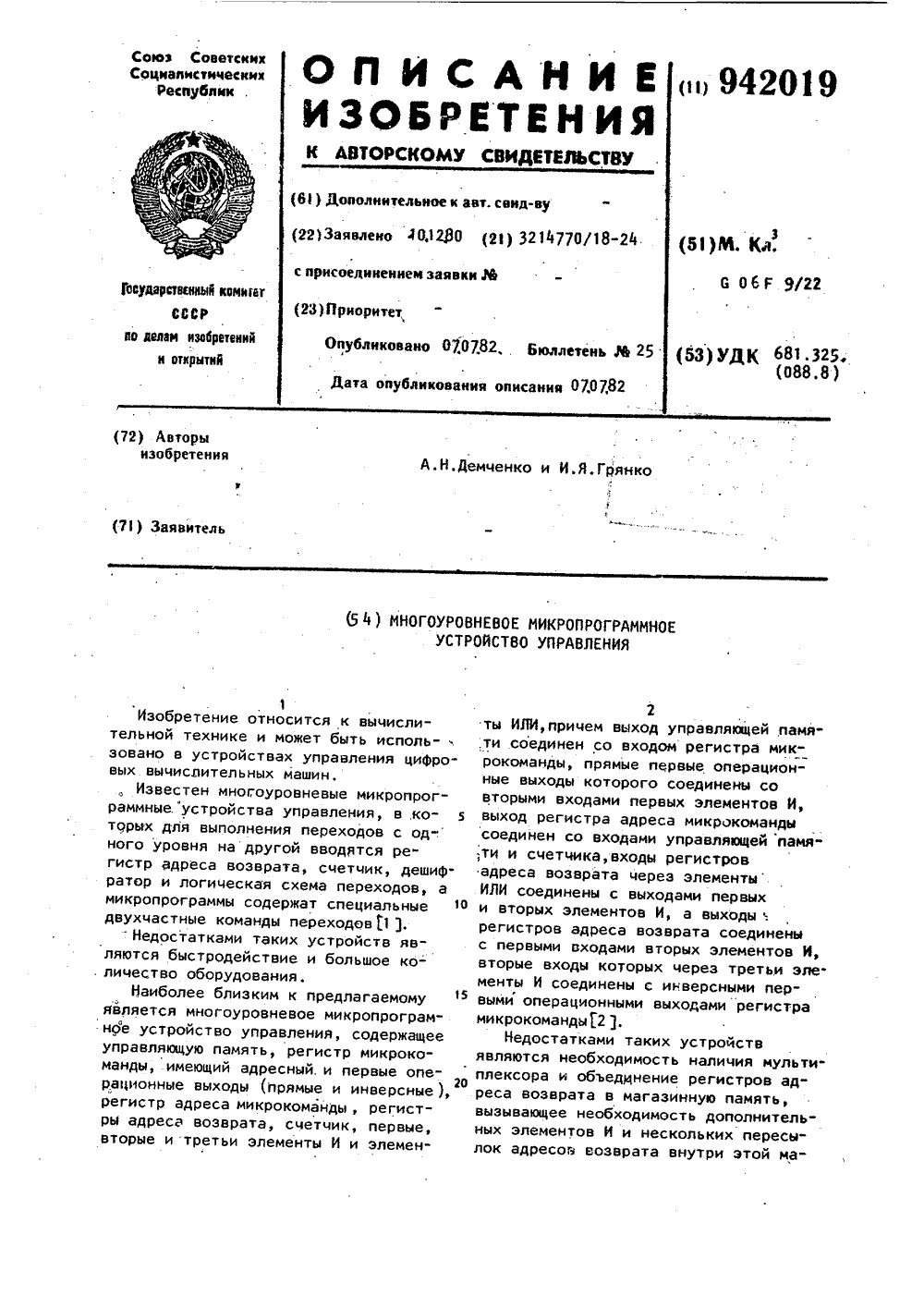

Номер патента: 942019

Опубликовано: 07.07.1982

Авторы: Грянко, Демченко

МПК: G06F 9/22

Метки: микропрограммное, многоуровневое

...соединены с инверснымиоперационными выходами регистра микрокоманды, а вторые входы соединеныс входом сброса устройства, выходыэлементов И второй группы подключенык первым входам элементов ИЛИ,ко вторым входам которых подключены выходыэлементов И первой группы, а выходыэлементов ИЛИ соединены с входамирегистров адреса возврата, введеначетвертая группа элементов Ипричемвторые прямые операционные. выходырегистра микрокоманды соединены соответственно с первыми входами элемен Отов И четвертой группы, вторые входыкоторых подключены к выходам регистров адреса возврата, а выходы - к входам регистра адреса микрокоманды и кадресным выходам регистра микрокоманДЫ еНа чертеже изображена блок-схемаустройства,Устройство управления...

Номер патента: 939750

Опубликовано: 30.06.1982

Авторы: Акулов, Васильев, Демченко, Николаев, Степанюк

МПК: E21B 17/03

Метки: гидравлический, патрон

...цилиндр с поршнем9750 Формула изобретения 3 93размещен перпендикулярно оси хвос товика.На фиг, 1 изображен гидравлический патрон, разрез; на фиг. 2сечение А-А на фиг,Гидравлический патрон содержиткорпус 1 с хвостовиком 2, снабженнымподводящим кольцом 3 и каналами 4и 5 для подвода жидкости. В корпусеперпендикулярно оси хвостовика распо.ложен цилиндр 6 с поршнем 7, подпружиненным пружиной 8. В поршнеобразовано соосно хвостовику сквозное отверстие 9, в котором установлены эажимные плашки 10 с рабочимиповерхностями 11, образующими междусобой угол, .больший угла самоэаклинивания,Гидравлический патрон работаетследующим образом.После включения патрона на зажимштанги жидкость через подводящеекольцо 3 и каналы 4 и 5 поступаетв полость 12 и...

Номер патента: 939592

Опубликовано: 30.06.1982

Авторы: Афанасьев, Грибин, Демченко, Коровин

МПК: C23C 9/06

Метки: карбюризаторе, твердом, цементации

...нитрата. Увеличение концентрации раствора свыше 20 приводит к уменьшению глубины и твердости цементованного слоя,это связано с тем, что с раствором поступает значительное количество кислорода.Нитрат алюминия и нитрат магния используют отдельно или в смеси при любом соотношении нитратов, поскольку ускоряющее действие их на процессе цементации одинаково.П р и м е р, Цементации подвергают образцы 15 мм, обработанные на токарном станке, изготовленные иэ сталей 18 ХГТ, СтЗ и Ст 35. Образцы 25 Способ цементации Глубина слоя, мм Твердость НВС СтЗ Ст 35 18 ХГТ СтЗ Ст 35 18 ХГТ Известный 0,80 59,0 60,0 60,0 61,0 61,0 62 рО 0,70 0,801,3 1,4 1,4 4 ч Предлагаемый(цементация в твердом карбюриэаторе (ГОСТ 2407-73) с добавками водного раствораа)...

Номер патента: 937275

Опубликовано: 23.06.1982

Авторы: Демченко, Евхута, Тихий, Фатуев, Федотов

МПК: B65B 69/00

Метки: материалом, мешков, растаривания, сыпучим

...изогнутой пластины 5, на наружной поверхности которой укрепленыребра 6 клинообразной формы. Под барабанами расположен механизм 7 дляизмельчения материала и сепарирова ОУстройство работает следующим образом.Бумажные или полиэтиленовые мешки с материалом прдаются в бункернакопитель 1 универсальным загрузчиком. Расположенные в беспорядочномсостоянии мешки 8 подают в пространство между боковыми стенками бункераи стенками изогнутой пластины 5Затем часть мешков, оказавшихся ЗО между ребрами 6 пластины проходятчерез щели Я и попадают на поверхность барабана 3, где подрезаются элементами 4.В зто время мешки 8, скользящие по ребрам 6, ориентируются и сбрасываются в освободившиеся пространство между ними с некоторой задержкой, чем и...

Номер патента: 933214

Опубликовано: 07.06.1982

Авторы: Гаранин, Гринберг, Демченко, Земсков, Крутилин, Сенькин, Столярова, Тульев, Тутов, Чудаков

МПК: B22D 11/14

Метки: заготовок, литья, мерных, непрерывного, полых, цилиндрических

...и в верхней части его выполнено окно. Поперечное сечение направляющего эле. мента соответствует по форме и размерам отверстию во фланце.На фиг. 1 показана схема установки, продольный раэреэ на Фиг. 2- то же, вид сверху.Над кристаллиэатором 1 соосно с ним установлено направляющее устрой- ство 2, Направляющий элемент 3 одной стороной закреплен в трубе, дру гой входит в отверстие 4 фланца оправ ки 5, которая зафиксирована в затравке б, В верхней части трубы прорезано окно 7.Через окно 7 вводят во время процесса разливки етдельные стержни илн блоки стержней, ориентируя их так, чтобы отверстия 4 во Фланцах совпадали с выступом направляющего элемента 3, фиксируя оправку 5 в определенном положении для заливки (непосредственно под...

Номер патента: 933088

Опубликовано: 07.06.1982

Автор: Демченко

МПК: A61B 17/18

Метки: проведения, спиц

...ем 2. Втулка 1 имеет продол ь нывырез 3 и резьбовое отверстие 4.отверстии 2 втулки 1 установлен линдрический корпус 5, снабженныпродольными каналами 6 для установкиспиц 7. Центральная часть корпуса 5снабжена проточкой 8 под стопорный винт 9. Торцы корпуса 5 снабжены шпицами 10, Винт 9 является частью приспособления для удержания втулки 1 в заданном направлении.Устройство используют следующим образом.Проворачивая корпус 5 во втулк совмещают продольный канал 6, соо ветствующий заданной спице, с продольным вырезом 3, м в таком положении устанавливают закрепленную в электродрели спицу 7 в продольном каале 6. Легким боковым нажимом спицы3088 РО Составитель А. МихальцоРедактор Г, Прусова Техред 3. Фанта Корректор Л, Бокша Заказ 000/5...

Номер патента: 931806

Опубликовано: 30.05.1982

Авторы: Афанасьев, Демченко, Коровин, Лебедев

МПК: C23C 11/12

Метки: газовой, цементации

...0,70 Подача керосина 12-15 к/минвремя цементации 4 ч 62,0 62,0 1,20 Предлагаемый Подача керосина 12-15 к/мин,время цементации 2 ч: 0,54-ный раствор буры83 от количества керосина 62,0 61 эО 0,90 0,85 1-ный раствор буры44 от количества керосина 63,0 62,5., 1 О 1,0 34-ный раствор буры63 от количества керосина 62,5 б 1,5 1 00 0,96 63-ный раствор буры2 от количества керосина 1,05 62,5 62,0 1,0 Как видно из таблицы эффективность тем,что,с целью интенсификации процеспредлагаемого способа газовой цемен- са насыщения,во время выдержки дополтации высокая. Использование спосо-. нительно подают водный раствор бурыба позволяет при одном и том же вре- в количестве 2-83 от количества исмени выдержки при цементации в про- пользуемого керосина.дуктах...

Номер патента: 931282

Опубликовано: 30.05.1982

Авторы: Барсуков, Гребенников, Гринберг, Гузанов, Демченко, Крутилин, Лернер, Лысак, Тутов, Яровинский

МПК: B22D 11/14

Метки: литья, непрерывного

...станины 1,на верхней плите которой. установлены гидроцилиндры 2 и направляющие 3,подвижного стола 4, кристаллизатораразрушаемого стержня 6 с направ=ляющим устройством, выполненным ввиде неподвижной траверсы 7 с центрирующим штырем 8, затравки 9Крис1282 3 93таллизатор 5 крепится на верхней плите станины 1., а затравка 9 - наподвижном столе 4. Стержень 6 армирован трубой 1 О и состоит из знаковойчасти 11 и формообразующей части 12,Кристаллизатор 5 имеет охлаждаемуюполость 13Затравка 9 имеет знаковую часть 14.Траверса 7 неподвижно соединенас гидроцилиндрами 2, центрирующийштырь 8 одним своим концом жесткосоединен .с траверсой 7, а второйвзаимодействует с отверстием стержня 6 и служит направляющей для него.Стержень своей трубой 1 О...

Номер патента: 930627

Опубликовано: 23.05.1982

Авторы: Данилов, Демченко, Золотков

МПК: H03K 5/156

Метки: умножитель, частоты

...10 начинает поступать частотаО, "ф а - - в (КНВЫХВХНа выходе счетчика 3 появляется короткий импульс, передним фронтом которого информация из блока 2 памяти где 1 о - частота повторения импульсов генератора 4; К - коэффициент умножения. Емкость счетчика 1 выбирается равной удвоенной емкости , Ы.2 Кщд= Угде- погрешность умножения.щахЕсли период умножаемой частоты 1 2 Т тогда счетчик 1 заполняется импульсамичастоты 1 - 1 оК до значения 2 Мппосле чего импульс переполнения поступает на счетный вход счетчика 11 и на устано- вочный вход счетчика 1, при этом счета на счетный вход счетчика 1 - частотае - -К 2 К Последующие импульсы переполнениясчетчика 1 изменяют состояние счетчика11, при этом на выход мультиплексера10 начинает поступать...

Номер патента: 928105

Опубликовано: 15.05.1982

Авторы: Демченко, Дуденко, Ковба, Мазурчак

МПК: F16B 21/18

Метки: охватываемой, охватывающей, соединение

...упрощение конструкции и сокращение времени на монтаж и демонтаж соединения.Указанная цель достигается тем,что в известном соединении охватываемой и охватывающей деталей при помощи плоской стопорной шайбы, выолненной в виде скобы с фиксируюФормула изобретения Составитель Ю, ЧуприковТехред И.Гергель Корректор С. Иекм Редактор Л, Пов аказ 3208 9 Тираж 798 ВНИИПИ Государствепо делам изобр 113035 р Иосквау Ж Подписномитета СССРоткрытийкая наб., д ого кенийРау пиал ППП пдатент", г, Ужгород, ул. Проектная,3 92810щим элементом и установленной в кольцевой канавке охватываемой детали свозможностью взаимодействия фиксирующего элемента, с образующей упомянутой детали, Фиксирующий элемент выпол-Бнен за одно целое со скобой в видеотгибного...

Номер патента: 927240

Опубликовано: 15.05.1982

Автор: Демченко

МПК: A61B 17/18

Метки: остеосинтеза

...дрель, тупОй конецспицы укорачивают и загибают в видедупликатуры с таким расчетом, чтобыостающаяся длина ступени 3 спицы превышала поперечник кости в месте перелома на суммарную длину втулки 2 иуказанной дупликатуры тупокого концаспицы, длину которой выполняют несколько меньше толщины слоя мягких 16тканей в данном месте, Со сторонызаостренного рабочего конца скреп"ляющей спицы одевают на нее втулку 2конически суженным рабочим концомв сторону перелома кости Фиг.3) и 15проталкивают толкателем 5 через прокоп мягких тканей до упора в другой .отломок кости, Спиценатягивателем(не показан) осуществляют тракциюспицы за ее рабочий конец через отломки и втулку 2, При этом из"затого, что ступень 3 скрепляющей спицы входит последовательно в...

Номер патента: 926593

Опубликовано: 07.05.1982

Авторы: Веремеенко, Горский, Демченко, Дрейзин, Жмакин, Кудинов, Якиревич

МПК: G01N 29/04

Метки: автоматической, дефектов, регистрации

...импульсыс выхода сканирующего устройства (непоказан), которые преобразуются пос 45ледними в, текущие координаты преобразователя при его движении по контролируемому изделию в цифровой форме сдискретностью ду по координате поперечного перемещения и с дискретностью.Ь х по координате продольного.синхронизатор 1 запускает генераторзондирующего импульса в дефектоскопе (не показан) и измерительныйблок 2.55При прохождении преобразователянад дефектом на вход измерительногоблока 2 с выхода дефектоскопа посфтупает информация об амплиъуде эхосигнала и глубине залегания дефекта.Эта информация в нем преобразуется,в циФровую форму и подвергаетсяпервичной обработке с целью получения координат начала максимальногозначения и конца пачки...

Номер патента: 926444

Опубликовано: 07.05.1982

Авторы: Высоцкий, Демченко, Кожевников

МПК: F24F 7/06

Метки: ванн, вредностей, газообразных, промышленных, удаления

...дл удаления газообразных вредностей от ванны 1 при проведении в ней технологического процессас помощью электродов 2 и 3 содержиТбортовой отсос 4, расположенный надванной 1 и подсоединенный к системевентиляции посредством воэдуховода 5, и вытяжные зонты б и 7, установленные над электродами 2 и 3 подуровнем жидкости в ванне 1 и подсоединенные к системе вентиляциипосредством воэдуховода 8.Устройство для удаления газообраэных вредностей работает следующимобразом.При проведении в ванне 1 техноло"гического процесса с помощью электродов 2 и 3 на последних образуютсяпузырьки газообразных вредностей,.которые поднимаются .вверх и скапливаются под зонтами б и 7, откуда удаляются в систему вентиляции. Бортовой отсос 4 удаляет вредности с...

Номер патента: 925392

Опубликовано: 07.05.1982

Авторы: Белгородский, Демченко, Евхута, Есионов, Захаров

МПК: B02C 19/12

Метки: затаренного, измельчения, мешки

...вершинах бильных планок жестко смонтированы режущие зубья.На фиг. 1 изображено . предлагаемое 25 устройство; на фиг. 2 - развертка поверхности измельчающего барабана на виде сверху.Предлагаемое устройство состоит израмы 1, на которой установлен бункер 2, З 0 противорежущая пластина 3, прижимная925392 Формула изобретения Составитель С. Тыняная Редактор Н. Багирова Техред И. Заболотнова Корректор С. ФайнЗаказ 408/326 Изд. М 138 Тираж 643 ПодписноеНПО сПоиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 ип, Харьк. фид, пред. Пате пластина 4 и измельчающий барабан 5. На цилиндрической поверхности барабана группами размещены бильные планки 6 стреловидной формы (фиг. 2), направленные в...

Номер патента: 922764

Опубликовано: 23.04.1982

Авторы: Бабогло, Демченко, Зубович, Турченкова, Шадрин

МПК: G06F 17/18

Метки: м-го, моментов, порядка, процесса, случайного

...является входом устройства, генератор случайных чисел,выход которого подключен к входувторого блока деления, при этом выходы блока управления с первого по девятый подключены к управляющим входам соответственно блока памяти,генератора случайных чисел, первого второго и третьего блоков элементов И, первого и второго блоков де ления, третьему входу первого блока элементов ИЛИ.и второму входу сумматора, дополнительно содержит второй блок памяти, четвертый и пятый блоки элементов И и второй блок эле- " ментов ИЛИ,. первый, второй и третийвходы которого соединены соответ" ственно с выходами третьего, четвертого и пятого блоков элементов И, а выход вТорого блока элементов ИЛИподключен к входу второго блока памяти, выход которого соединен с...

Номер патента: 918506

Опубликовано: 07.04.1982

Авторы: Бандурин, Демченко, Николаев, Степанюк

МПК: F04B 17/04

Метки: насос, электромагнитный

...собственная частота ступеней насоса возрастает от первой ступени (считая от всасывающего патрубка 7) к последней третьей, сообщающейся с и гнетател ьным патрубком 8.При включении электропитания за счет .двпга фаз между электромагнитами 9 смежные вытеснители 4 начинают двигаться в противофазе, что приводит к периодическому изменению объема насосных камер 5. В регультате периодического изменения объема насосных камер 5 происходит перемещение перекачиваемой среды от всасывающего патрубка 7 к нагнетательному 8 и далее к потребителю.При запуске насоса по мере возрастания давления сначала достигает резонансной частоты первая ступень, затем вторая и третья. Ввиду того, что резонансные частоты ступеней выбраны пропорциональными их рабочему...
