Борейко

Страница 2

Затвор для бункера

Загрузка...

Номер патента: 1521678

Опубликовано: 15.11.1989

Авторы: Борейко, Макаруша

МПК: B65D 90/62

Метки: бункера, затвор

...к храповому колесу 10 пружиной 19. 5 10 15 20 25 30 35 40 45 50 55 Пружиной 20 крюк 4 отжат от крышки 3, На последней жестко закреплен упор 21 для ограничения угла поворота крюка 4, на бункере 1 выполнен выступ 22 для взаимодействия с крюком 4. Коромысло 16 связано с барабанами 7 и 8 посредством канатов 23 и 24, каждый из которых одним концом прикреплен к коромыслу 16, а другой конец каната 23 (или 24) жестко закреплен на барабане 7 (или 8),Затвор работает следующим образом.При закрытом затворе крышка 3 пружиной 20 поджата к бункеру 1. Крюк 4 находится в зацеплении с выступом 22. Собачка 18 усилием пружины 19 прижата к храповому колесу 1 О. Для открывания затвора необходимо включить привод затвора (не показан), от которого движение на...

Способ управления процессом стабилизации полиизопрена

Загрузка...

Номер патента: 1509847

Опубликовано: 23.09.1989

Авторы: Барбарина, Борейко, Будер, Гильмутдинов, Данилова, Елфимов, Исаков, Копылов, Кротов, Лебедев, Туйбарсов, Шияпов

МПК: C08C 2/06, G05D 27/00

Метки: полиизопрена, процессом, стабилизации

...поступающей по трубопроводу 12, Образующаяся эмульсия поступает в отстойник 13, где происходит расслоение: полимеризат всплывает и поступает далее на дегазацию, а отмывная вода сливается по трубопроводу 14. Весь процесс полимеризации изопрена и стабилизации полимера управляется с помощью ЭВМ типа СМ. 15 ЭВМ рассчитывает концентрацию полиизопрена в растворе по тепловыделению по известной эмпирической формуле:С(%) = 0,21 5 с,(1) 20 где Ьс - перепад температур междупоследним полимеризаторомв батарее и исходной шихтой25Коэффициент 0,21 вычислен исходя из известного значения теплоты полимеризации 1 м изопрена.Отсюда количество полиизопрена в растворе, поступающем в единицу времени на смешение с антиоксидантом (Чь), составляет Ч=О 21 Ьс Я, (г)...

Способ получения девулканизата для резин на основе цис изопренового каучука

Загрузка...

Номер патента: 1458364

Опубликовано: 15.02.1989

Авторы: Аверко-Антонович, Аликин, Борейко, Евтишина, Зарипова, Исаков, Кирпичников, Курбатов, Лиакумович, Рязанов, Савельев, Сафина, Харлов, Хисаев, Шияпов

МПК: C08J 11/16, C08L 9/00

Метки: девулканизата, изопренового, каучука, основе, резин, цис

...содержащих девулканизат, приведены в табл, 4 - 6,Способ получения девулканизатадля резин на основе цис-изопренового каучука, включающий обработку резиновой крошки в растворителе продуктом взаимодействия триэтиламина,окиси пропилена и этилового спирта,взятых в соотношении 1:1:1, при на 2 б гревании с последующим выделениемиз суспензии, о т л и ч а ю щ и й -с я тем, что, с целью новьппения Физико-механических показателей и динамической выносливости резины, содержащей девулканизат, суспензию девулканизата смешивают с полимеризатом цис-изопренового каучука при соотношении 1:0,5-10,0 прио20-30 С, а после отгонки растворителя полученный продукт отжимают и35сушат в токе азота,6Продолжение табл.1 1458364 Содержание в составе, мас.ч,2 3 4 5 6...

Способ определения алюминия в минеральном сырье

Загрузка...

Номер патента: 1429018

Опубликовано: 07.10.1988

Авторы: Борейко, Гавриленко, Гончар, Живолук, Кузьмина

МПК: G01N 31/22

Метки: алюминия, минеральном, сырье

...режиме, укаэанном в примере 1, но рН раствора, создаваемого прибавлением уксусной кислоты (1:1), равно: 3,0 Найдено алюминия 10 %5,54 5,58 5,60 5,610 5,611 5,610 5,611 5,63 5,64 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 5,0 П р и м е р 7. Эксперимент проведен при режиме, указанном в примере 1, но концентрация приливаемого МТС равна: рН Найдено алю 10 %Окраска раствора не соответствует требуемои4,2 (красной) 4,5 5,55 5,0 5,56 5)5 5,61 6,06,2 5,628 6,5 5,620 7,05,618П р и м е р 5. Эксперимент проведен при режиме, указанном в примерено сплавление проводят с тетраборатом лития. Найдено алюминия 5,4910 %.П р и м е р Ь. Эксперимент проведен при режиме, указанном в примере 1, но обрем приливаемого 0,5%-ного раствора МТС равен;Объем МТС, мл1429018...

Анализатор помехоустойчивости

Загрузка...

Номер патента: 1411697

Опубликовано: 23.07.1988

Автор: Борейко

МПК: G01R 31/28

Метки: анализатор, помехоустойчивости

...формирует на его первом выходе сигнал логического "О, при этом с выхода анализатора помех на вход испытуемого объекта поступает следующий импульс помехи, который совмещается с собственным. Это позволяет при наличии прогнозирования сигнала собственной помехи большего уровня, обусловленного алгоритмом работы испытуемого объекта (например, включением мощного импульсного лазера), достичь пол" ного совмешения испытательного им 40 45 50 55 5 10 15 20 25 30 35 пульса с данным импульсом собственной помехИзменение величины амплитуды испытательного импульса происходит следующим образом. После проведения испытаний и импульсами одной амплитуды (число и устанавливается режимом работы формирователя 6 импульсов помехи, а амплитуда - установкой...

Индикатор импульсных помех

Загрузка...

Номер патента: 1404958

Опубликовано: 23.06.1988

Авторы: Борейко, Данилович, Райхлина

МПК: G01R 19/00

Метки: импульсных, индикатор, помех

...этого источника. При этом стабилитрон 28, подключенный к полюсам источника 16 питания через ограничивающий резистор 27, стабилизирует напряжение на инвертирующем входе компаратора 26, Напряжение источника 16 питания одновременно де лится делителем напряжения, образованным резисторами 29 и 30 и конденсатором 31, после чего поступает на неинвертирующий вход компаратора 26.Пока напряжение на конденсаторе 31 меньше, чем напряжение на инвертирующем входе компаратора 26, на его выходе имеется сигнал логического "0", который, поступая на вторые входы расширителей 1 и 2, запрещает последним проводить измерение до окончания переходных процессов, связанных с включением питания, причем длительность запрета зависит от вез14049584ника 14 питания и...

Аппарат для обработки суспензий

Загрузка...

Номер патента: 1395515

Опубликовано: 15.05.1988

Авторы: Борейко, Денежный, Пищенко

МПК: B28C 5/06

Метки: аппарат, суспензий

...4 и дополнительного 256 распределителей расположены под углом к плоскости, перпендикулярной оситрубы 3. Аппарат для обработки суспензий работает следующим образом.Поток суспензии, благодаря поджатию в конфузоре (не показан) поступает в корпус 1 и далее в цилиндрический проточный участок 2, где соприкасается со струями жидкости, вытекающими из сопел 5 распределителя 4, которая подается по подводящему патрубку 12 через коллектор 11 и вращающуюся трубу 3. В результате соударения потока суспензии со струями по попе 40 речному сечению проточного участка 2 образуются каверны, заполненные пузырьками, при смыкании которых создаются зоны схлопывания микропузырьков, генерирующих интенсивное поле давлений и высокоскоростные кумулятивные...

Способ управления непрерывным процессом полимеризации изопрена

Загрузка...

Номер патента: 1392072

Опубликовано: 30.04.1988

Авторы: Борейко, Будер, Исаков, Казимиров, Копылов, Кротов, Левин, Равдель, Хомяков, Шияпов, Юдович

МПК: C08F 136/08, G05D 27/00

Метки: изопрена, непрерывным, полимеризации, процессом

...технологическому режиму температура в реакторе 1-45 С. Первоначальный расход катализатора, устанавливаемый регулятором 17 для поддержанияэтой температуры, составляет 19,7 л/ч,что в переводе на соотношение катализатормономер составляет 0,437,. Датчиком 16 оптической плотности на длине волны излучаемого света 800 нмизмеряют оптическуюплотность полимеризата на выходе иэ реактора 1 и с помощью регулятора 18 регулирующим клапанам 9 минимизируют значение оптической плотности путем изменения расхода алюминийорганического компонента. Максимальная длительность поискаминимума не превышает 15-20 мин. Температура в реакторе 1 возрастает прио,этом до 47 С и расход катализатора,подаваемого по трубопроводу 12, дополнительно корректируют в...

Тара для электронного прибора

Загрузка...

Номер патента: 1391998

Опубликовано: 30.04.1988

Авторы: Борейко, Румановский, Школьников, Шмагелев

МПК: B65D 85/42

Метки: прибора, тара, электронного

...плоскости симметрии подвеска 2. 20Подвесок 2 снабжен дополнительны, ми упругими элементами 4 для крепле ния конца прибора 5, в котором рас" положен катод 6 прибора 5, и узлом 7 жесткого крепления противоположно го конца прибора 5, содержащего массивный анод 8. Конец прибора с катодом более удален от центра тяжести прибора.Дополнительные упругие элементы ЗО 4 расположены в плоскости, перпендикулярной вертикальной плоскости симметрии подвеска.Подвесок 2 выполнен в виде рамы.Соотношение жесткостей упругих элементов 3 и 4 выбирают по следующей зависимости: ш- масса анода 8 прибора.Узел 1 жесткого крепления конца прибора 5 выполнен в виде штыря 9 с резьбой, закрепленного на подвеске 2.Такая конструкция тары обеспечивает смягчение...

Анализатор помехоустойчивости

Загрузка...

Номер патента: 1370633

Опубликовано: 30.01.1988

Автор: Борейко

МПК: G01R 31/28

Метки: анализатор, помехоустойчивости

...что с выхода элемента 27 индикации на второй вход формирователя 14 запуска также подается сигнал "0", на выходе формирователя 14 вырабатывается сигнал, который, воздействуя на коммутатор 12, замыкает его, при этом конденсатор 17 разряжается на нагрузку (резистор) 13 и через конденсатор 15 сформированный сигнал помехи подается на выход имитатора 2 помех (фиг,26).Регулировка (увеличение) напряжения на накопительном конденсаторе 17 осуществляется следующим образом. В исходном состоянии на всех выходах распределителя 26 присутствуют сигналы "1". После поступления на первый вход имитатора 2 помех (и+1)-го сигнала "0" на второй вход имитатора 2 помех поступает (1+1) -й сигнал " 1", при этом на К-м выходе распределителя 26 устанавливается...

Индикатор импульсных помех

Загрузка...

Номер патента: 1366955

Опубликовано: 15.01.1988

Авторы: Борейко, Данилович

МПК: G01R 19/04

Метки: импульсных, индикатор, помех

...10, создает на первом входе расширителя 4 импульсное падение напряжения У . Кроме того, от источника 1 пита-: ния через переключатель 2 и диоднорезистивную цепь 3-1 (3-2) на первый вход расширителя 4 поступает постоянная составляющая напряжения Б . Суммируясь на первом входе расширителя 4 Б и Б , они достигают значения, большего или равного порогу срабатывания: Б,р- У +Б . При этом на коллекторном выводе расширителя 4 появляется уровень Лог.О. Это напряжение поступает на управляющий вход формирователя 15, который по фронту формирует на своем выходе сигнал "Лог,О", длительность которого больше длительности сигнала О", поступающего на его управляющий вход. Этот сигнал с выхода формирователя 15 поступает на установочный в "1" вход триггера...

Способ управления процессом отмывки полимеризата синтетического каучука

Загрузка...

Номер патента: 1359273

Опубликовано: 15.12.1987

Авторы: Болдырев, Борейко, Галкин, Исаков, Кротов, Федоров, Хисаев, Шияпов, Яруллин

МПК: C08C 2/04, G05D 27/00

Метки: каучука, отмывки, полимеризата, процессом, синтетического

...На основе этого в изобретении о качестве отмывки судят косвенно по показаниям рН среды в аппарате 1, измеряемым датчиком 11,Кроме того, полнота удаления солей катализатора из отмываемого полимеризата зависит от числа оборотов мешалки 2. Эта зависимость носит экстремальный характер (фиг, 2), причем экстремум (максимум) показателя рН зависит от концентрации полимера в полимеризате: чем больше концентрация полимера, тем меньше требуется число оборотов мешалки для достижения оптимальных условий отмывки солейзод аИ = --- + Ь (1)о 9С пол;30 где а и Ь -константы,Концентрацию полимера в полимеризате при отсутствии непрерывного автоматического датчика 10 определяютпутем лабораторных анализов. ПроверяЗ ют, соответствует ли найденному...

Способ измерения высоты шероховатости

Загрузка...

Номер патента: 1332204

Опубликовано: 23.08.1987

Авторы: Борейко, Вылегжанин, Заводчиков, Поплавский, Таганов, Таганова, Яркин

МПК: G01B 11/30, G01N 21/88

Метки: высоты, шероховатости

...обеспечивает измерение шаго С = 4 2 4 Убсоя /Л М 44 где б 456 сов в =б среднеквадратичная высотанеровностей фугол: падения излучения наобразец,сдлина волны света,коэффициент, зависящий ототклонения приемной системы.от угла зеркального отражения ( 3 ) 1). у50 Расстояние 2, ст плоскости изображения сменных объективов 2 до объектива 11 приемной системы соответствует расстоянию практической бесконечности 2Р /Л, где й - поперечныйразмер изображения источника, создавого параметра шероховатости, что позволяет измерять высоту неровностейпо контрасту спекл-структуры беэ при 5влечения других способов а также даЭет полную информацию о параметрах шероховатости - шаговом и высотном, Измерение шага основано на принципе оптики спеклов: максимальный...

Силикатная композиция для изготовления строительных изделий, подвергаемых пропитке олигоэфиракрилатом

Загрузка...

Номер патента: 1315433

Опубликовано: 07.06.1987

Авторы: Бересневич, Борейко, Жидков, Мойсейчук, Старенков, Филипчик, Чече

МПК: C04B 28/26

Метки: композиция, олигоэфиракрилатом, подвергаемых, пропитке, силикатная, строительных

...1,35 г/смЗ, 307.-ный водный раствор метилвинилсиликоната нат"рия и кислотостойкий напалнительдиабазовый порошок (мука) и кварцевый песок в соотношении 1:1, из смеси компонентов формуют образцы придавлении 5 МПа, сушат их при 8090 С в течение 7-8 ч, распалубливают и .сушат при 150-170 С в течение6-8 ч, пропитывают олигоэфиракрилатом и полимеризуют при 130 С в течение 3 ч.Составы композиций и свойства образцов приведены в табл, 1,Пример Состав строительнойсмеси, мас,7 гСоставы композиций при использовании других видов напалнителей и свойства образцов приведены в табл, 2. Формула изобретения Силикатная композиция для изготовления строительных изделий, подвергаемых пропитке олигоэфиракрилатом, включающая жидкое стекло, силиконат...

Способ регулирования процесса очистки растворителя

Загрузка...

Номер патента: 1306928

Опубликовано: 30.04.1987

Авторы: Болдырев, Борейко, Бродов, Габбасов, Галкин, Миненкова, Подвальный, Подольский

МПК: C08F 136/04, G05D 27/00

Метки: процесса, растворителя

...расхода пара;заданная концентрациярастворителя в кубовыхостатках;постоянные коэффициенты;время интегрирования. При увеличении измеренного датчиком 9 значения концентрации растворителя его заданные значения расхода пара уменьшают и наоборот. Под держивают расход пара на заданномзначении регулятором 4 по информациис датчика 3, воздействуя на клапан 5.Измеряют датчиком 11 уровень Н жидкой фазы в колонне 1,Регулятором 12 формируют сигнал заАСк , соответствующий заданному расходу кубовых остатков:15 зад о задС, С +К (Н -Н)+к к и+к 1 (н -н)н (2)ао20 где Ск - начально заданное значениерасхода кубовых остатков;задН - заданное значение уровняжидкой фазы;Кр,К - постоянные коэффициенты.25 Поддерживают расход кубовых остатков на заданном...

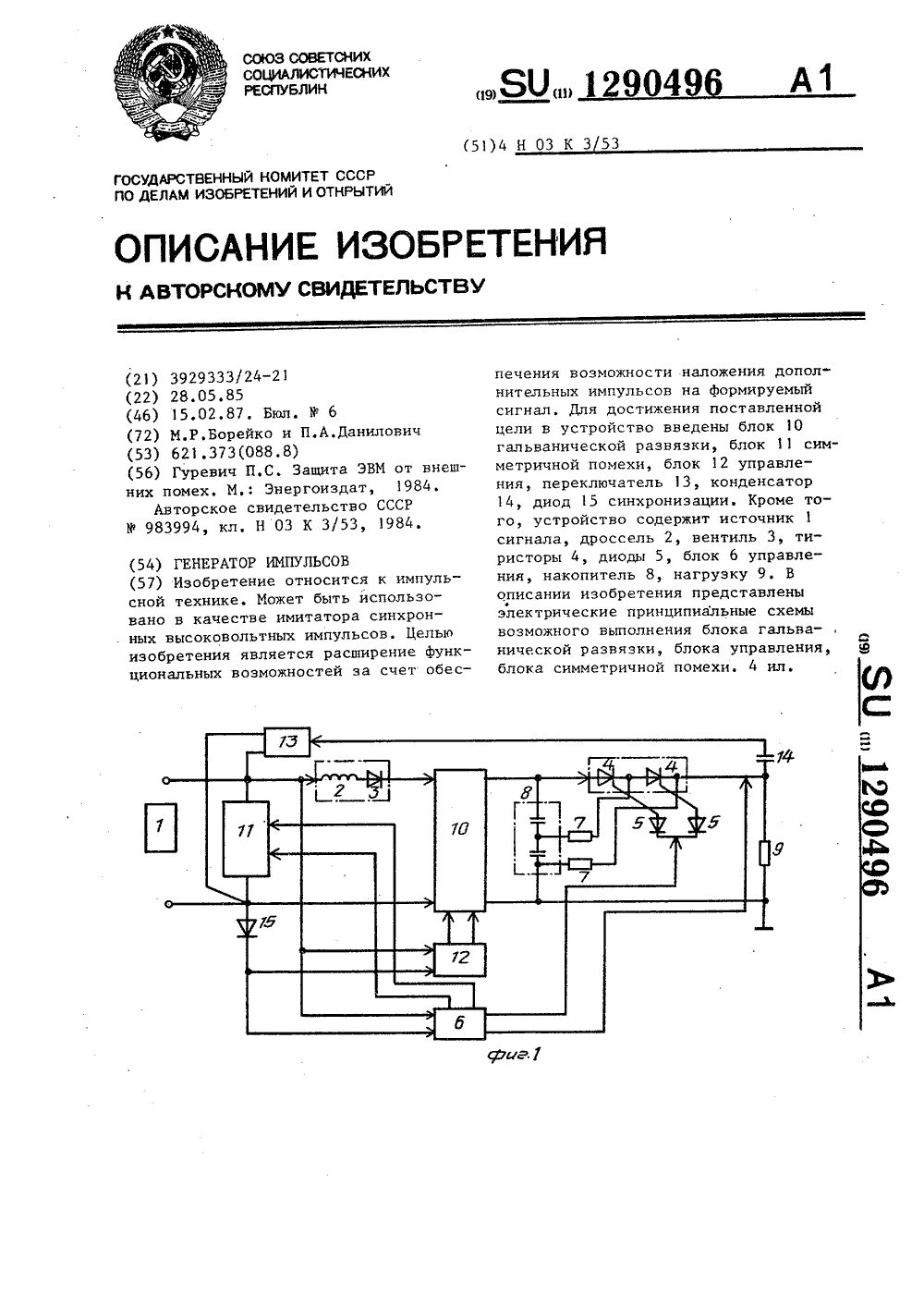

Генератор импульсов

Загрузка...

Номер патента: 1290496

Опубликовано: 15.02.1987

Авторы: Борейко, Данилович

МПК: H03K 3/53

Метки: генератор, импульсов

...соединенные переменный резистор 27 и первый резистор 28 с первыми выводами второго и третьего резисторов 29 и 30, вторые выводы соединены соответственно с первым входом ивторой базой транзистора 26, перваябаза которого соединена через первичную обмотку трансформатора 31 с вторым входом блока управления, соединенного через конденсатор 32 сэмиттером транзистора 26, вторичныеобмотки трансформатора 31 соединены через соответствующие четвертыйи пятый резисторы 32 и 33 соответственно с первыми и третьими выходамиблока управления, вторым и четвертым выходами которых являются другиеконцы вторичных обмоток трансформатора 31.Блок 11 симметричной помехи1,фиг, 4) содержит между первым ивторым выходами последовательно сое. -диненные конденсатор...

Устройство для питания импульсных газоразрядных ламп

Загрузка...

Номер патента: 1056864

Опубликовано: 30.01.1987

Авторы: Борейко, Колесник

МПК: H05B 41/30

Метки: газоразрядных, импульсных, ламп, питания

...сигнал поступает на триггер, который меняет свое 20 состояние и подает сигналы на поджиг импульсной лампы и включение ключа. При подаче сигнала на поджиг происходит пробой импульсной лампы и разряд накопительного конденсатора 25 через него. Причем ключ находится в открытом состоянии в течение времейи,необходимого для деионизации газа в лампе, После разряда накопительного конденсатора компаратор вновь 30 меняет свое состояние иа исходное и происходит подзаряд накопительного конденсатора. Таким образом, сигнал поджига синхронизирован с напряжением на накопительном конденсаторе, З 5 что улучшает помехоустойчивость устройства. Вместе с тем устройство имеет следующие надостатки:наличие повьппенного уровня помех, что свойственно всем...

Вискозиметр

Загрузка...

Номер патента: 1285352

Опубликовано: 23.01.1987

Авторы: Борейко, Булгаков, Вишневецкий, Лукинюк, Павловский, Петров

МПК: G01N 11/08

Метки: вискозиметр

...из измерительной камеры 2 поступающим в нее через сменный капилляр 1 исследуемым веществом, так как при появлении расхода воздуха из измерительной камеры 2 генератор 9 сбрасывает его через свое сопло в емкость 10 и на вход повторителя 11, стремясь удержать давление в сопловой камере на уровне, заданном величиной давления в управляющей камере. Таким образом, скорость нарастания давления Рги, т. е. угол наклона выходной характеристики генератора изменяющегося давления, зависит от скорости поступления исследуемого вещества в измерительную камеру 2 и, в конечном счете, от вязкости исследуемого вещества,Давление Рпоступает на вход блока 12 памяти, который открывается в момент появления импульса Рг=О. При появлении на выходе задающего...

Установка для выделения полимерных материалов из растворов

Загрузка...

Номер патента: 1260219

Опубликовано: 30.09.1986

Авторы: Борейко, Вишняков, Доманский, Туровский, Якупов

МПК: B01J 19/00, B29B 15/02

Метки: выделения, полимерных, растворов

...трубками 3.Установка работает следуюшим образом.Полимеризат, циркуляционная вода и греющий пар поступают в крошкообразователь 1, откуда в виде дисперсии вводятся в объем первой ступени 4, г е происходит завершение формирования пористой крошки в водной фазе и отделение парогазовой фа 5 10 15 20 25 30 35 40 45 50 55 зы от водной. Проходя последовательносекции дегазатора противотоком к пару,крошка и вода дегазируются и через дроссель 17 поступают в последнюю ступень дегазации 5, откуда охлажденная пульпа насосом 16 отводится на отжим и сушку,Смесь паров воды и растворителя, выделившегося в первой ступени 4, направляется в эжектор 13, где смешивается с циркуляционной водой, нагнетаемой по трубопроводу 14 через автоматические клапаны18 и...

Способ центробежного формования изделий из полимерных композиций и устройство для его осуществления

Загрузка...

Номер патента: 1245441

Опубликовано: 23.07.1986

Авторы: Абрамзон, Белов, Борейко, Быстров, Доманский, Петрова, Саракуз, Тиманьков, Шияпов

МПК: B29C 41/04

Метки: композиций, полимерных, формования, центробежного

...25отвержденной полимерной композициина разрыв и герметичности манжетногоуплотнения, о котором судили по пропуску машинного масла при уплотнениивала диаметром .400 мми перепаде зодавлений 1,5 кг/см. Полученные результаты приведены в таблице,П р и м е р 2. В дозировочныйстакан 5 с диаметром 100 мм и высотой 100 мм, установленный в форме4, соосно с ней загружают при 80 С700 г .форполимера с концевым изоцианатными группами на основе полиэтиленадипината и толуилендиизоцианатаи 70 г расплавленного метилен-бис-ор-бтохлоранилина.Перемешивание составляющих полимерной композиции ведут путем вклю- . чения электродвигателя 7, соединенного со шнековой мешалкой 6 диаметром 4 10 мм (отношение диаметра стакана к диаметру шнека 10:1), длиной 100 мм...

Ингибитор самопроизвольной полимеризации изопрена

Загрузка...

Номер патента: 1098200

Опубликовано: 07.05.1986

Авторы: Баталин, Борейко, Ворожейкин, Кузнецова, Лиакумович, Маркарян, Милькина, Соковых, Тараненко, Тульчинский, Федоров

МПК: C07C 11/18, C07C 7/20

Метки: изопрена, ингибитор, полимеризации, самопроизвольной

...испытываемый при 60 С,Для проверки ингибирующей активности смеси в каждую из двух стеклянных ампул (соответственно числу проверяемых температурных режимв) помещают железные стружки (3 г/10 мл иэопрена), одну каплю воды и 10 мл изопрена с испытываемым ингибитором (растворы 1 и 11). Ампулы запаиваюти термостатируют: ампулу с раствором1 24 ч при 100 С, ампулу с раствором 11 24 ч при 60 С. По истечении укаэанного времени ампулы вскрывают ианализируют на содержание полимерных соединений, Для этого содержимое ампулы, термостатировавшейся при .100 С,количественно переносят,.используя бензол, во взвешенную фарфоровую чашку, Образовавшиеся полимеры осаж" дают этиловым спиртом, затем высушивают при 40 С под вакуумом до постоянного веса....

Способ регулирования процесса стабилизации полимера

Загрузка...

Номер патента: 1224306

Опубликовано: 15.04.1986

Авторы: Болдырев, Борейко, Галкин, Исаков, Нигматуллин, Подвальный

МПК: C08J 3/20, G05D 27/00

Метки: полимера, процесса, стабилизации

...физико-механическихсвойств готового каучука. Избытокантиоксиданта в полимере также нецелесообразен, так как приводит к перерасходу дорогостоящего антиоксиданта. Качество стабилизации полиме-ра зависит, кроме того, от температурного режима, при котором осуществляется реакция стабилизации, причемвыбор температурного режима зависитот качества"самого полимера, характеризуемого вязкостью по Муни. Приувеличении вязкости по Мунк полимера температуру реакции стабилизации(3) Определяют управляющее воздейставие Сщ на расход хладагента в зависимости от рассогласования изме ренной датчиком 8 температуры стабилизации от заданного значения, например по закону ПИ-регулирования СЧ501Тогде С(4) начально заданное значение расхода...

Способ получения сополимеров акриламида

Загрузка...

Номер патента: 1154290

Опубликовано: 07.05.1985

Авторы: Борейко, Лахтер, Рыбаков, Сафрыгин, Сквирский, Титков, Шевченко, Яковлева

МПК: B03D 3/06, C08F 220/56

Метки: акриламида, сополимеров

...: разветвленная кислота.Молекулярный вес полученных сополимеров находится в пределах 2 10 -бЗф 1 О у.е. Эта величина также можетбыть увеличена или уменьшена с изменением степени полимеризации, котораяможет регулироваться количеством добавляемых катализаторов итемперату-.рой ведения процесса.Сополимер акриламида и Ж ,;8 -разветвленной кислоты С 10, полученныйпредлагаемым способом, обладает эначительно большей флокулирующей активкостью, чем аналогичные сополимеры,полученные известным способом (табл,1)Это подтверждает предположение о большем молекулярном весе и регулярности 45включений в йолимерную цепь звеньевразветвленной кислоты.По предлагаемому способу синтези"руют сополимеры акриламида с различными представителями разветвленных...

Способ регулирования процесса полимеризации в производстве изопренового каучука

Загрузка...

Номер патента: 1139737

Опубликовано: 15.02.1985

Авторы: Абрамзон, Борейко, Гурари, Зак, Казакова, Лавров, Мустафин, Перлин, Солодкий, Туйбарсов, Цыганов, Шияпов, Шпаков

МПК: C08F 136/08, G05D 27/00

Метки: изопренового, каучука, полимеризации, производстве, процесса

...практически безынерционный, дозировка водорода восстановится до заданной при изменениирасхода шихты очень быстро и ее крагковремеццое изменение це окажет влияния ца контур регулирования температуры шихты. Задание ца регулятор 12поступает от регулятора Я вязкостипо Муни полимера.При изменении, например при увеличении, вязкости по Муци полимера(вследствие перехода ца новую партию катализатора) на выходе реактора 1 в трубопроводе 17 соответствующий сигнал от датчика 10 вязкостипо Муни поступает на регулятор 18 вязкости по Иуни.С выхода последнего подается сигнал на увеличение задания регулятора 12 расхода водорода, которыйизменяет положение клапана 13 до. техпор, пока расход водорода (измеренный датчиком 8) не будет соответствовать...

Устройство для ввода изображений

Загрузка...

Номер патента: 1125638

Опубликовано: 23.11.1984

Авторы: Борейко, Боровой, Браилко, Горенко, Гришин, Корешков, Курбанов, Маркелов, Потапенко, Рыбалка, Симоненко, Сицинская, Соболь, Чернов

МПК: G06K 11/00

Метки: ввода, изображений

...устройства, четвертый выход блока управления подключен к управляющему входу фотоприемника, вход узла перемещения ножтеля иэображения яв-, ляется третьим управляющим входом устройства, введены микродиафрагма, установленная между третьим объективом и фотоприемником, датчик перемещений, оптически связанный через светоделитель с первым объективом, выход датчика перемещений подключен к третьему входу блока управ-, ления, второй дефлектор оптически связан с третьим объективом через обратную сторону рабочего элемента первого дефлектора.Кроме того, первый дефлектор выполнен в виде двухстороннего зеркала, закрепленного на приводе, вход которого является входом первого дефлектора.На чертеже представлена блок-схема устройства для ввода...

Устройство для регулирования концентрации мономера в шихте

Загрузка...

Номер патента: 1109720

Опубликовано: 23.08.1984

Авторы: Болдырев, Борейко, Галкин, Эгов

МПК: G05D 27/00

Метки: концентрации, мономера, шихте

...вторь 1 м 1 входом регулятора расхода возвратной фракции, датчик концентрации иэопрена в потоке мономера, выход которого подключен к второму входу блока определения разности концентраций иэопрена в потоке мономера и возвратной фракции, а также датчик концентрации изопрена в щихте, содержит буферную; емкость, установленную после колонны азеотропной осушки, последовательно, соединенные датчик и регулятор уровня шихты в буферной емкости, последовательно соединенные блок определения нагрузки на колонну аэеотропной осушки, блок определения разбаланса между нагрузками на колонну аэеотропной осушки и батареи, блок усреднения и блок согласования нагрузок между колонной азеотропной осушки и батареи, а также блок опре деления окоростн изменения...

Газовый хроматограф для анализа микропримесей влаги

Загрузка...

Номер патента: 1099277

Опубликовано: 23.06.1984

Авторы: Борейко, Бусел, Веселов, Липавский, Павлушков, Панина, Парфененкова, Педченко, Рудич, Сакодынский, Сахапов, Скибин, Ухабин, Шияпов

МПК: G01N 31/08

Метки: анализа, влаги, газовый, микропримесей, хроматограф

...3 н 11, уплотнительных колец из фторопласта 23,упорных шайб 24 фторопластовой трубки 25 с соотношением длины к толщине7,0-7,2:1, воды 26, уровень которой77. а Э 10992не превышает высоту бобышки основаниякорпуса, выходного отверстия 27 длялара.При сборке .устройства используюттрубопроводы из нержавеющей сталивнутренним= 2 мм.В корпусе увлажнителя 19 фторопластовую трубку 25 вставляют в уплотнительное кольцо 23 и шайбу 24 вбобышку 20, надевают на другой конец трубки такое же фторопластовоекольцо 23 и шайбу 24, и оба концатрубки уплотняют нажимными гайками 21,имеющими металлические трубки 22для подсоединения увлажнителя к трубопроводам 3 и 11, Герметичность соединения проверяют регистрирующим прибором,Трубки увлажнителя выполнены...

Делитель частоты с переменным коэффициентом деления

Загрузка...

Номер патента: 1075413

Опубликовано: 23.02.1984

Авторы: Борейко, Кудин, Савишкина

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...входу регистра сдвига, выходы разрядов регистра сдвига со второго по (И+1)/2 соединены соответственно с первыми входами первой дополни 55 тельной группы элементов 2 ИИ--2 И-ИЛИ, выходы разрядов регистра сдвига с третьего по Б соединены с первыми входами второй дополнительной группы элементов 2 ИИ2 И ИЛИ, выход первой дополнительной группы. элементов 2 ИИ2 И-ИЛИ подключен к первому входу второго элемента 2 И группы элементов 2 ИИ-ИЛИ, второй вход которого соединен с вы ходом инвертора, вторые входы первойи Второй дополнительных групп элементов 2 ИИ2 И-ИЛИ попарно объединены и соединены с шинами управле,ния коэффициентом деления,На фиг. 1 приведена функциональная схема устройства 4 на фиг, 2временные диаграммы работы устройствапри...

Устройство для аэрации жидкости

Загрузка...

Номер патента: 1073181

Опубликовано: 15.02.1984

Авторы: Борейко, Миллер, Мишуков, Протасовский

МПК: C02F 3/16

Метки: аэрации, жидкости

...сторон шестерни и находятся с ней в зацеплении.На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 то же, в плане.Устройство состоит из шестерни 1, установленной на дне опускного цилиндра 2 и соединенной с двигателем 3. По. касательной к шестерне с диаметрально противоположных ее сторон располагаются горизонтальные противоположно направленные шнеки 4, соединяющиеся с шестерней через зубчатую пере,.1 ачу 5. Шнеки крепятся в нижней части опускного цилиндра 2 с возможностью перемещения в осевом направлении, Подача воздуха к шнекам осуществляется через подводящие трубы 6. Для вовлечения жидкости из аэротенка в зону действия шнеков служат щелевые отверстия 7.Устройство работает следующим образом,При вращении...

Способ очистки пирогаза от кислых компонентов

Загрузка...

Номер патента: 1064997

Опубликовано: 07.01.1984

Авторы: Борейко, Григорович, Исаев, Курбатов, Лиакумович, Митрофанов, Соковых, Трифонов

МПК: B01D 59/14

Метки: кислых, компонентов, пирогаза

...поликонденсации и полимеризации.Поставленная цель достигаетсятем, что согласно способу очисткипирогаза от кислых компонентов путем 35контактирования с водным щелочнымраствором, содержащим ингибиторполиконденсации и полимеризации,спиртов, мас.ЪКоличествообразовавшегося"желтого масла",кг/сутПотери олефинов,мас.Ъ от их количестна в пирогазе 1330 1430 1310 1380 1280 1420 0,038 0,0429 0,0417 0,043 0,0396 0,040 няемый н прототипе 2,6-дитретбутил 4-метилфенол,Применение предлагаемого изобретения обеспечивает технико-зкономический эффект за счет снижения потерь низших олефинов. Кроме того,60 улучшаются условия эксплуатацииза счет уменьшения забиваемости оборудования полимерами.Тираж 687- Подписное филиал ППП "Патент",...
