Блинов

Номер патента: 1667172

Опубликовано: 30.07.1991

Авторы: Блинов, Ключарев, Минаев

МПК: H01J 9/395

Метки: лампы, металлогалогенной

...ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, МоскваЖ, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Формула изобретенияСпособ изготовления металлогалоген,ной лампы, включающий откачку горелки, наполнение горелки с дозированием галогенидов ртути и добавок для образования 10 ,галогенидов излучающих металлов, герметизацию и стабилизацию параметров лампы,отл ича ющийс я тем,что,с целью , величения срока службы лампы, для стабилизации параметров лампы осуществляют 15 нагрев горелки и выдержку прй температуре Тг в течение времени 1, значение которыхвыбирают иэ выраженийщ /Г,т,ТгнТгТкип,где Тгн - температура горелки в номинальном режиме работы, С;Ткип...

Номер патента: 1666337

Опубликовано: 30.07.1991

Авторы: Блинов, Гладских, Кошмина, Метельков

МПК: B29C 53/82

Метки: оправка

...составлет 1015 .Внутри эластичного элемента 2 вдольего оси равномерно по окружности жесткоустановлены металлические стержни 3 с выступающими наружу концами, По торцамоправки установлены съемные фланцы 4, вкоторых выполнены сквозные отверстиядля размещения в них концов стержней 3,Концы стержней 3 имеют резьбу под гайки5. В эластичном элементе 2 со стороны еговнутренней поверхности выполнены радиальные надрезы 6, облегчающие деформацию эластичного элемента 2.Оправа работает следующим образом.После получения гофрированной оболочки оправку извлекают из нее следующим образом. Отворачивают гайки 5, снимают оба фланца 4 со стержней 3 и извлекают конусный сердечник 1. Затем из внутренней полости гофрированной оболочки из влекают эластичный...

Номер патента: 1666314

Опубликовано: 30.07.1991

Авторы: Блинов, Портянко, Санников

МПК: B26F 3/12, B29C 37/00

Метки: полимерных, резки

...форм петли из режущей струны. Для этого кронштейн выполнен П-образной формы, При работе держатели перемещают по кронштейну до придания струне нужной формы дуги, которую контролируют по шаблону и фиксируют с помощью стопорных винтов. Затем включают электрический ток и после нагрева струны, держась за ручки, выполняют выемки в полимерном материале, При перемещении держателей на вертикальные стороны П-образного кронштейна можно получить форму струны в виде линии и осуществлять резку материала по плоскоклеммами 5 и 6 провода 7 и 8, Для фиксации на кронштейне 1 держателей 2 и 3 предусмотрены стопорные винты 9. Для удобства работы на держателях 2 и 3 установлены рукоятки 10, которые, как и сами держатели, выполнены иэ изоляционного...

Номер патента: 1663505

Опубликовано: 15.07.1991

Авторы: Блинов, Люкшин

МПК: G01N 3/56

Метки: износостойкости, образцов, оценки, пар, сравнительной

...частиц пыли, слетевших со стенок каналов 13, и для стабилизации воздушных потоков в герметичной камере 6. замеряют фоновую запыленность, обусловленную возможным проникновением в устройство частиц пыли иэ окружающей среды через неплотности, При нулевом фоне или величине его пренебрежительно малой включают привод перемещения, устанавливают требуемые скорость перемещения контробразца 4 и усилие его нагружения. Изнашивают несколько пар образцов 2 и 4 материала в герметично закрытом объеме в одинаковых условиях. Фиксируют концентрацию частиц износа счетчиком 8 в,несущем воздушном потоке для конечного дискретного ряда, причем одно дискретное значение отличается от дру 166350520 30 45 50 55 гого в три раза. Из следующего соотношения вычисляют...

Номер патента: 1662638

Опубликовано: 15.07.1991

Автор: Блинов

МПК: B01D 50/00, B04C 3/06, B04C 7/00 ...

Метки: пылегазоочиститель

...газ, содержащий например, фтористый водород, одновременно в поток газа вводится порошкообразный адсорбент (не показан) для поглощения фтористого водорода в потоке.Запыленный газ поступает в нижнюю камеру 1 по патрубку 2, оснащенному завих. рителем 3 и обтекателем 4, последний слегка отжимает поступивший газ к периферии, В ходе своего движения вверх к осевому газоходу 14 газовый поток подвергается воздействию вытекающего из кольцевого лопаточного эавихрителя 5 запыленного вторичного газа (воздуха), который придает потоку дополнительное вращательное движение по нисходящей в направлении вращения газового потока, поступающего из осевого патрубка 2. Под действием возникающих при этом центробежных сил взвешенные в потоке частицы...

Номер патента: 1662625

Опубликовано: 15.07.1991

Авторы: Блинов, Воробьев, Даринская, Леганцев, Проскуряков, Черняк, Чубарова

МПК: B01D 39/00

Метки: воды, загрузка, нефтепродуктов, нефти, фильтрующая

...заполняют путем измельчения исходного материала до размера частиц 1-5 мм и сжатия до плотности 150 кг/м, Всего пропускают 133м воды, Показатели процесса очистки следующие: степень очистки 99,5 - 99,90, проскоковая концентрация нефтепродуктов после пропускания 13 м воды около 1 мг/л,здинамическая емкость слоя 1,3 кг/кг.При очистке воды путем фильтрации через слой пенополиуретана (известная фильтрующая загрузка) с аналогичными1662625 формула изобретения 30 Составитель Л.АхметоваТехред М.Моргентал Корректор О,Ципле Редактор А.Огар Заказ 2218 Тираж 443 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород,...

Номер патента: 1661896

Опубликовано: 07.07.1991

Авторы: Блинов, Пупынин

МПК: H02H 3/40

Метки: защиты, метрополитена, сеть, тяговая, устройством

...по каналу 3 блокировки - выключатель 2. В данной системе защиты такая очередность включения является единственно возможной, ибо позволяет при устойчивом к. з. вновь отключить выключатель 1 по сигналу дистанционной защиты, поэтому переход от известной системы защиты выключателями с блокировкой к данной системе является ограниченным, не требующим изменения схем управления выключа" елями.Если в измерительном блоке 8 или 9 появляется неисправность, приводящая к появлению ложного сигнала в линии 10 или1 связи и, как следствие, ложному отключению выключателяили 2, элемент Я фиксации неисправности констатирует эту неисправность, так как после отключения выключателяи и ма ения состояния элемента 20 фиксации положения выключателя 1 сигнал в...

Номер патента: 1661802

Опубликовано: 07.07.1991

Автор: Блинов

МПК: G06G 7/52

Метки: статистических, характеристик

...устройства, который в начальный момент времени равен нулю. После прохождения этого сигнала через квадратор 2, блок 5 деления, блок 14 экспоненциального преобразования, блок 9 умножения, на выходе блока 3 усреднения формируется выборочная оценка величины П 1 = М Оехрго где М - символ математического ожидания,О - оценка М О(т) 3;о 4 - оценка среднеквадратического отклонения О(т),а на выходе блока 13 - выборочная оценка величины По этим оценкам на выходе блока 6 деления вырабатывается итоговая оценка О математического ожидания сигнала О которая удовлетворяет уравнению0=П 1/ПВыходной сигнал блока 4 усреднения, представляющий собой выборочную оценку величины П 2 =М (О - О)ехрго пройдя чере сумматор 12 и блок 7 делен я, превращается в...

Номер патента: 1661408

Опубликовано: 07.07.1991

Авторы: Блинов, Бутенко, Игнатенко, Ширманкин

МПК: E21C 27/00, E21F 17/06

Метки: выемочной, коммуникаций, машине, подвода

...желоб 21 воздейст"вует на лыжу 13, закрепфланцу 3 с помощью болтов крепится фла- ленную на демпфере 5, Внутри демпфера 5нец 4, который приварен к демпферу 5, По- происходит переток рабочей жидкости. Полследний состоит из цилиндра 6, поршня 7 зун 20 вместе с лыжей 13 отклоняется, прис отверстиями 8 для перетока масла. Пор- спосабливаясь к положению желоба 21, Пришень 7 посредством гайки 9 крепится к што увеличении зазора между желобом 21 и выку 10, Цилиндр 6 закрыт крышкой 11,На емочной машиной 1 происходит то же саштоке 10 с помощью кольца 12 закрепле- мое, только воздействие отклоняющегосяна лыжа 13, выполненная с пазом. Верти- желоба 21 осуществляется через ползун 20.кальные кромки лыж отогнуты для прохода При изменении положения...

Номер патента: 1661358

Опубликовано: 07.07.1991

Авторы: Блинов, Валитов, Каракозов, Корнеев, Русанов, Тодер

МПК: E21B 31/107, E21B 31/113

Метки: гидравлический, ясс

...15 отверстиями 14 и подводящим каналом 15 в и в полость последнего между стаканом 16 нижней части. Канал 15 заполнен запорны- и пальцем 18 попадает один из дополними элементами 12 и имеет диаметр не менее 35 тельных запорных элементов 12 (боковое диаметра запорного элемента 12, Автомат окно 17 в этот момент перекрыто), 11 подачи запорных элементов 12 включает При достижении расчетного давления также стакан 16 с боковым окном 17 диа- запорный элемент 12 продавится черезседметром не менее диаметра запорного эле- ло 4, разомкнув лепестки его нижней цангомента и блокировочным пальцем 18, 40 вой втулки. Тогда за счет резкого снятия перекрывающим в исходном положении давления в материале колонны бурильных подводящий канал 15 перфорированной...

Номер патента: 1660205

Опубликовано: 30.06.1991

Авторы: Аветисян, Блинов, Краснов, Мирошниченко

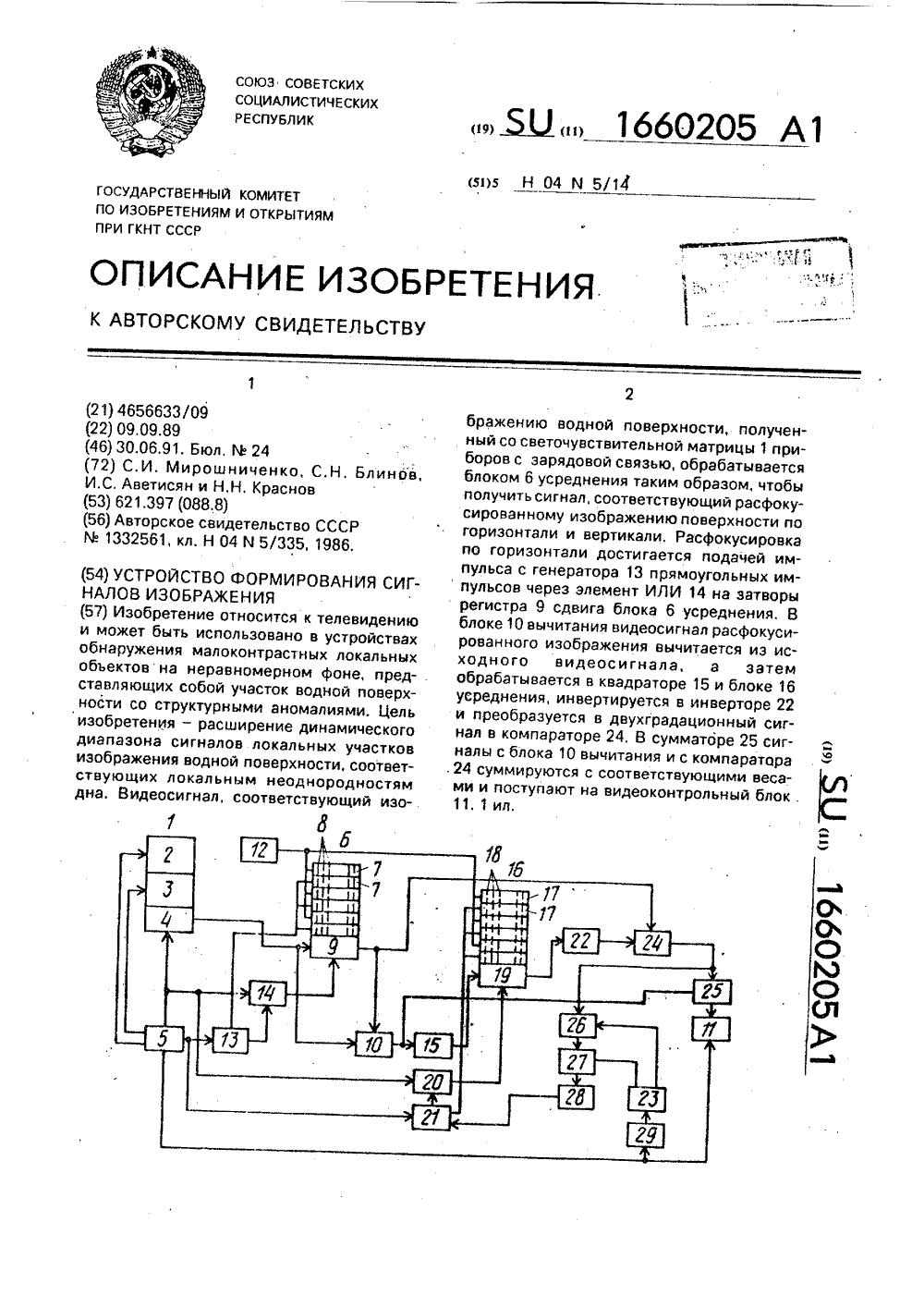

МПК: H04N 5/14

Метки: изображения, сигналов, формирования

...заряд в течение полукадра телевизионного изображения. Во время строчного гасящего импульса первоначально с первого выхода генератора 21 прямоугольных импульсов поступает на затворы 17 второй фазы блока 16 усреднения. Образовавшиеся при этом потенциальные ямы под затворами 17 второй фазы служат каналами для ненаправленного обмена зарядами между усреднения, При этом каждому каналу задержки регистра 19 сдвига соответствуют свои потенциальные ямы под затворами 17, которые отделены от потенциальных ям других каскадов задержки стоп-каналами 18. В результате 1-й каскад регистра 19 сдвига обменивается только с одноименными (к-и) потенциальными ямами под затворами 17, Так происходит локальное,усреднение зарядов по вертикали. При...

Номер патента: 1659650

Опубликовано: 30.06.1991

Авторы: Блинов, Глатман, Цыганенко

МПК: E21C 27/00, E21C 37/18

Метки: комбайна, орган, породоразрушающий, проходческого, электротермомеханический

...в виде направляющих полос 8 с ребрами 9 или штырями)., размещенными на боковой поверхности коронки 5 по винтовым линиям. Их может быть две или более, Каждая направляющая полоса 8 с одной стороны коронки подсоединена через разветвление 10 посредством соответствующего возбудителя 11 поверхностных волн к волноводной линии 12, а с другой стороны коронки выведена на резцы забурника б, Ребра 9 закреплены на коронке 5 в пазах с помощью, например, болтов на расстоянии друг от друга значител ь но меньшем длины вол ч ы. Высота ребер меньше четверти длины волны. Выходы возбудителей 11 поверхностных волн, с цельк предотвращения попадания в них разрушенной породы, закрыты заглушками 13, выполненными из материала с малыми диэлектрическими...

Номер патента: 1657993

Опубликовано: 23.06.1991

Авторы: Блинов, Кириллов, Лазарев, Рудаков, Цимеринг, Шадрин

МПК: G01M 1/12

Метки: балансирующее

...того, на каретке 7 могут быть установлены тарировацные сменные грузы12, предназначенные для изменениядиапазона измеряемых моментов дисбаланса. Фотоэлектрический датчик 6 линейных перемещений закреплен на кронштейне 13 таким образом, что его подвижная часть (шток) 14 расположенавертикально по отношению к плоскостиплатформы 1 и взаимодействует с клиновидной рейкой 8. С фотоэлектрическим датчиком 6 связан индикатор 15,а датчик 4 поворота платформы 1 соединен с приводом 10 через блок управления 16. На платформе 1 также расположены балансировочные грузы 17, предназначенные для первоначальной установки платформы 1. Арретиры 18 исключают повороты платформы 1 при внешних 25воздействия во время транспортировки. Устройство работает следующим...

Номер патента: 1657546

Опубликовано: 23.06.1991

Авторы: Аушейкс, Блинов, Михайлов

МПК: D01G 1/10

Метки: жгута, линия, нитей, технологическая

...установленной с воэможностью нагружения пластины 19. К боковым стенкам коробки прикреплены нанизанные на син. тетическую нить 23 шарики 20 - 22 в шахматном порядке, имеющие возможность перемещаться в трех измерениях, диаметр которых уменьшается по ходу продвижения продукта,Линия работает следующим образом, Жгут 2 из короба 1 под действием групп металлических гладких цилиндров б, 7 и 10 поступает в группу прутков 3 и 5, где натягивается и расширяется, а между группами прутков 3 и 5 жгут проходит между пластин 4, покрытых ворсом, которые выравнивают натяжение жгута и параллелизуют нити. После групп прутков 5, где жгут получает окончательное расширение до ширины 60 см, так как меньшая ширина жгута создает продукт большой по толщине в...

Номер патента: 1657533

Опубликовано: 23.06.1991

Авторы: Афанасьева, Блинов, Жукова, Злобарев, Колмогорцева, Кривошеева, Поповцев, Усов, Хаматова

МПК: C21D 9/08

Метки: охлаждения, проката

...перекрываются отсекателем 3 и подача охладителя прекращается (фиг.2).П р и м е р. Охлаждению подвергают бурильные трубы диаметром 127 х 10 мм, изготовленные из стали 32 Г 2 С, Корпус выполняют из трубы диаметром 38 мм, а отсекатель - из трубы диаметром 40 мм. На поверхности корпуса и отсекателя перпендикулярно их оси высверливают отверстия диаметром 3,5 мм. На отверстия, на всю высоту цилиндрической части сняты фаски, Количество отверстий на отсекателе и корпусе - по 30 шт. Устройство работает в автоматическом режиме, Трубы подают в камеру охлаждения к корпусу до упора. Под воздействием торца трубы упор вместе с отсекателем занимает крайнее левое положение(фиг,З и 4), при котором все отверстия на корпусе и отсекателе совмещаются и...

Номер патента: 1656373

Опубликовано: 15.06.1991

Авторы: Блинов, Васильева

МПК: G01M 13/04

Метки: износа, подшипника

...кольца или вала 9. По мере износа подшипника зазоры между валом и пластинами последовательно выбираются и замыкаются независимые электрические цепи, образованные валом, регистрирующей аппаратурой и соответствующей пластиной датчика 2, 3 ил,показана). Пластины 5-7 установлены с разными зазорами относительно либо внутреннего кольца 3, либо втулки 9, либо непосредственно цапфы 2 вала. Зазоры равны измеряемым величинам износа подшипника от минимально до максимально О допустимого. Количество пластин может (Я быть различным, 0 сУстройство работает следующим обра- (Д эом. 4По мере износа подшипника выбирается зазор между цапфой 2 вала и пластиной 5 и при касании вала пластины 5 в регистрирующей аппаратуре срабатывает световая или...

Номер патента: 1656306

Опубликовано: 15.06.1991

Авторы: Блинов, Петухов

МПК: F28G 1/16

Метки: внутреннего, двигателя, сгорания, теплообменника

...а также рас ф стояние между распыливающими головками 8 определяются иэ условия обмыва всей фронтальной поверхности труб теплооб-, в менника, Расстояние рамки от первого ряда очищаемых труб составляет 0,2-0,25 длины трубы теплообменника. Устройство работает следующим оУстройство устанавливается в воздухоподводящий короб теплообменника дизеля на расстоянии 0,2-0,25 от длины трубы теплообменника и коллекторами 9 и 10 подключается к источникам сжатого воздуха й моющей жидкости, Моющая жидкость под давлением 0,5-0,4 МПа и воздух под давлением 0,5-0,6 МПа по трубам 2 и 3 подаются к жидкостным 4 и воздушным 5 соплам, Под эжектирующим воздействием сжатого воз духа на выходе из сопла 4 образуется гаэожидкостная смесь, которая через отверстия 7...

Номер патента: 1654226

Опубликовано: 07.06.1991

Авторы: Блинов, Карнаухов, Мамлеев

МПК: B66C 1/26

Метки: захватное, раскрывающейся, тары

...препятствует фиксатор 100 раскрытого положения, закрепленный с возможностью вращения относительно оси 101 деталями 102 и 103 в проушинах 104, установленных на вертикальных элементах 105 люльки 19, фиксатор 100 раскрытого положения состоит иэ шарнирно посредством деталей 106 и 107 соединенных обоймы 108 и упора 109, На обойме 108 с помощью шпилек 110 с гайками 111 закреплен противовес 112.обеспечивающий прижатие втулки 113 упора 109 к вертикальному пазу 72, Втулка 113 жестко соединена с планкой 114, конец которой заканчивается полэуном 115, который имеет ширину, превышающую ширину вертикального паза 72. Ползун 115 прижат к вертикальному пазу 72 за счет воздействия подпружиненного штока 116 на противовес 112. На планке 114 жестко закреплен...

Номер патента: 1653717

Опубликовано: 07.06.1991

Авторы: Блинов, Долбнина, Швидкая, Ясько

МПК: A23L 1/333

Метки: закусочных, консервов, кукумарии, приготовления

...процессе предлагаемой варки не происходит достаточного взаимодействия карбонатов с уксусной кислотой и соответственно не обеспечивается максимального выделения углекислого газа до момента укладки полуФабриката в банки и закатки, имеет место образование дефекта консервов "хлопуша",П р и м е р 5. Технологический процесс осуществляют по примеру 1, однако варку проводят в течение 30 мин в солевам растворе с добавлением 1% уксусной кислоты. Дефект консервов "хлопуша" отсутствует.П р и м е р б, Технологический процесс осуществляют по примеру 1, однако варку проводят в течение 30 мин в солевом растворе с добавлением 3% уксусной кислоты, Дефект консервов "хлопуша" отсутствует.П р и м е р 7, Технологический процесс осуществляется по примеру...

Номер патента: 1654531

Опубликовано: 07.06.1991

Авторы: Блинов, Валитов, Калиниченко, Каракозов, Корнеев, Тодер, Чаленко

МПК: E21B 31/107, E21B 31/113

Метки: бурового, ликвидации, прихватов, снаряда

...жесткостью пружины 8 и давлением в камере 12, фиксирующие элементы 20 начинают перемещаться в радиальных каналах корпуса, Тогда плунжеры 22, размещеннье в осевых каналах корпуса, вместе с поршнем 7 перемещаются вниз и открывают радиальные каналы 23, соединяя радиальные каналы с здрубныл пространством. Поскольку давление в радиальных каналах резко уменьшится, то фиксирующие элементы 20 выйдут из конусной гротоцки 21 и освободят шток 4, который за счет накопленной в бурильных трубах энергии упруой деформации перемещает вверх, нанося байком 5 мощный удар по наковальне 2, Так кдк в эгот момент времени нижняя часть штока 4 выходит из переходника 3, то промьвка поступает на забой через боковые отверстия 11 и осевой канал в переходнике...

Номер патента: 1653124

Опубликовано: 30.05.1991

Авторы: Блинов, Васильев, Малков

МПК: H03B 5/10, H05B 6/06

Метки: генератор, ламповый

...вырабатывают сигцагы, пропорциональные Фазным напряжениям питающей сети, Эти сигналы сдвигаются на заданный угол первым, вторым и третьим Фазоврашателями 11 - 13. За-, данный Фазовый угол зависит от Фазовых характеристик генератора и определяется для каждого конкр тцого50 случая либо эксиеримецталь ым, либо расчетным путем с последующей иод стройкой. Таким образом, ца первый, второй и третий входы второго трех Фазцого выпрямитепя 1 поступают цаи 55 ряжения, пропорциональные Фазцым напряжениям питающей сети, но сдвинутые на необходимый Фазовый угон. Таким образом, пульсации выходного напряжения, существующие ца выходе второго трехфазного вьирямителя 14, пропорциональны ио амплитуде пульсациям питающего выпрямителя 7, ио сдвинуты...

Номер патента: 1652799

Опубликовано: 30.05.1991

Авторы: Блинов, Быченков, Горбаченков

МПК: G01B 5/06

Метки: буровой, износа, коронки

...18 и намотанной на них лентой19 (например, бумажной), предназначеннойдля взаимодействия с плоскими торцами 13игольчатых элементов 10,Устройство работает следующим образом.Измерительную втулку 8 снимают с вала3, извлекают базовое кольцо 2 и завинчивают в него исследуемую буровую коронку 5до упора в буртик 6. После этого базовоекольцо 2 с буровой коронкой 5 вставляют вкорпус 1, а измерительную втулку 8 устанавливают над буровой коронкой 5 на валу 3.Измерительную втулку 8 устанавливают накомплекте регулировочных втулок 7, предпочтительно оставив зазор между измерительной втулкой и торцом буровой коронки5. Устанавливают в паз 9 втулки 8 измерительный щуп острыми концами 12 элементов 10 щупа на торец(не показан позицией) коронки 5. Затем винт...

Номер патента: 1650813

Опубликовано: 23.05.1991

Авторы: Блинов, Гончаров, Куликов, Михайлов, Могильный, Музжавлев

МПК: D03D 11/00

Метки: многослойная, ткань

...углубления 16 и 17. В тоже время в зоне расположения запол-:-ительной уточной нити образуютсявыпуклости 18 и 19,Чередование выпуклостей и углублений создают рельефную поверхностьткани но при этом узел связи распо"ложен в середина ткани по толщине изащищен от внешних воздействий приэксплуатации.Соотношение заполнитепьных нитейи уточньгх нитей узлов связи равно 1: 1,что делает раппорт по утку минималь"ным (8 нитей).и позволяет вырабатывать ткань на кулачковых зевообразовательных механизмах,Поверхность предлагаемой ткачихарактеризуется наличием выпуклостей18 и 19 и углублений 16 и 17, что придает ткани рельефность. Выпуклости18 и 19 образованы за счет расположения заполнительной уточнои нити15 между уточной нитью А верхнегослояи...

Номер патента: 1650294

Опубликовано: 23.05.1991

Авторы: Ахмадулин, Басалаев, Блинов, Звездин, Санкин

МПК: B21B 25/00, B21C 3/16, B21C 37/20 ...

Метки: внутренними, встречно, направленными, оправка, полых, ребрами

...(Омбисот Ятеет, Г, ./якго)од, ул. ЯГЯ)ина, 101 4 зобе ге 8 отОси) ся к обработке меаллов давлением и мо)кет быть использогино для производства изделий с ьн.,тронними спиралНьМи ребрамл, например гаек, соединительных к)уфт,Цель изобретения - обеспечение высокого качества внурен 8 Й поверхности изделияНа черте)(е Дана ОпГЯвка, Общий виД.Оправка состоит из правои 1 и леьой 2 рабочих частей. На контактирующем торце правой части выполнены выступ 3 с конусной цептрируащей паве),(ностьо и цилИндоиеский стерх(ень 4 с в 1 нтовой резьбой - р 81)рами 5, наг равгВн 1 е и шаг ко-Орых О)и- НЭКОВЫ гс)Г 1 РЯВЛ 81 иО и ШЯГУ Вин;ОНЫХ РЕ- бер б на наружной поверх;.ос правой )а)осЕЙ ЧЯСТИ. ДЛя СО 8 ДИ 8 Ния рабОЧИХ Час сей на контактиоуо цем торце левой...

Номер патента: 1649456

Опубликовано: 15.05.1991

Авторы: Блинов, Логинова, Марков, Рейзин

МПК: G01P 15/08

Метки: линейных, ускорений

...при сохранении им высокойчувствительности измерений,На черетеже изображено устройстводля измерения линейных ускорений.Устройство содержит корпус 1, заполненный магнитной жидкостью 2, в которомнаходится поплавок 3 из немагнитного материала, Нэ поплавке размещен кольцевойротор датчика положения 4, статор которого, состоящий иэ обмотки 5 и магнитопровода 6, расположен на корпусе, По краям .корпуса симметрично одна относительнодругой расположены кольцевые обмоткивозбуждения 7 и 8 с встречным включением.Устройство также содержит усилитель 9,сумматор 10, к одному входу которого присоединены источник опорного напряжения12, а к другому через усилитель 9 - выходдатчика положения 4 и 5, вход которого подсоединен к выходу источника питания...

Номер патента: 1649220

Опубликовано: 15.05.1991

Авторы: Адамова, Блинов, Ермаков, Кузьмин, Курышев, Плотников

МПК: F25J 3/00

Метки: выравнивания, многопарной, паре, регенеративных, режима, системы, теплового, теплообменников

...выход которого подключен к блоку разности 41. Выход блока разности 41 соединен с первым входом блока отношений 42 ко второму входу которого подключен задатчик 43, Выход блока отношений 42 соединен с первым входом блока суммирования 47. Блок управления клапанами 37 соединен со вторыми входами регуляторов 31,32,33, а также через блок согласования 44 с входом счетчика 45, вторым входом блока памяти 40, вторым входом блока разности 41, третьим входом блока суммирования 47, вторым входом блока памяти 46 и вторым входом реверсивного счетчика 48, Выход счетчика 45 соединен с первым входом блока памяти 46, выход которого связан со вторым входом блока суммирования 47. Выход блока суммирования 47 подключен к первому входу реверсивного счетчика...

Номер патента: 1649210

Опубликовано: 15.05.1991

Автор: Блинов

МПК: F16P 5/00, F16P 7/00

Метки: муфта, предохранительная

...13 может быть выполнен в виде волновой пружины. За пределами корпуса 1 на валу 2 для его вращения установлен на шпонке 25 штурвал 26, зафиксированный от перемещения колпачковой гайки 27, выполняющей роль кожуха.Ползун б является приводом механизма регулирования и размещен в окне 28 корпуса 1. В ползуне 6 выполнено отверстие с резьбой 29, в котором установлен регулировочный винт 30, который, в свою очередь, закреплен с возможностью вращения в корпусе .1. Ползун 6 соединен с опорным диском 5 посредством штифта 31, установленного в опорном диске 5, и про 55 долговатого отверстия 32, выполненного в ползуне б, Крепежный элемент 11 служитдля крепления корпуса 1 к кронштейну 33 элемента 34 возвратно-поступательной кинематической цепи....

Номер патента: 1649097

Опубликовано: 15.05.1991

Авторы: Бевз, Блинов, Уточкин

МПК: E21D 1/00

Метки: вертикального, водоносных, горизонтах, проходки, ствола

...Скважины 1 бурят.на расстоянии . - 25одна от другой во всех уровнях в пределах водоносного горизонта, не превьппающем расстояние от скважины 1до породной стенки ствола.Способ проходки вертикальных шахтных стволов реализуется следующимобразом,Забой ствола останавливают за3-4 м до кровли водоносного горизонта 3 и бурят с него разведочную скважину (не показана) с целью уточнения степени обводненности водоносных пород и определения напора подземных вод. После этого по периметру ствола через бетонную крепь 2 бурят наклон ные скважины 1 до почвы водоносного горизонта 3,Разгрузочные скважины 1 бурят таким образом, чтобы кратчайшее расстояние между любыми двумя соседними 45 скважинами 1 - Ь, измеренное на лкбом уровне в пределах...

Номер патента: 1649041

Опубликовано: 15.05.1991

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E02D 7/10, E02D 7/18

Метки: вибромолот, гидравлический

...цилиндра 6 вытесняется черезканалы в клапанной коробке 5; распределительном переходнике 4 и отверстия 2 в корпусе 1 в скважину, Одновременно происходит сжатие пружины 15, так как клапанная группа удерживается в исходном положении за счет давления жидкости на впускной клапан 12. При движении поршня 10 вверх поршень наносит удар по выпускному клапану 13 и совершает с ним совместное перемещение, Одновременно боек 11 перекрывает отверстия 19 и наносит удар по замкнутому объему жидкости в надпоршневой камере 16, в результате чего там распространяется волна ударного давления, которая через каналы 26 распространяется в камеру высокого давления 25, где передает энергию удара. наковальне 24. При этом перегородка 17 остается неподвижной,...

Номер патента: 1648690

Опубликовано: 15.05.1991

Авторы: Блинов, Конев, Конева, Салганик

МПК: B23K 20/04

Метки: биметаллической, полосы, прокатки, толстолистового

...рулона сматываемой ленты, используя ее на барабане разматывателя 4.П р и м е р. Предлагаемым способом изготавливали биметалл композиции сталь - медь. В качестве основы брали сталь 11 КП (лента высотой 5.5 мм и шириной 280 мм), в качестве плакирующего слоя использовали медь М 01 (лента размерами 0,22 х 300 мм), Вначале контактные поверхности исходных материалов обезжиривали травлением в 10-ном растворе серной кислоты, после чего рулоны материалов размещали на соответствующих барабанах разматывателей. Затем ленты задавали в прокатную клеть и осуществляли совместную холодную прокатку лент с обжатием 50 - 60 со скоростью 0,5 м/с, При этом, согласно формуле изобретения, перед входом в очаг деформации осуществляли дополнительное...
