Номер патента: 1735572

Опубликовано: 23.05.1992

Авторы: Блинов, Гнатусь, Карагодин, Мачулис, Нефедов, Пономарев, Шербич

МПК: E21B 33/138

Метки: облегченный, раствор, тампонажный

...Ао,зЯз,о 04), Она содержится в породе в виде кристаллитов, которые реагируют с Са(ОН)2 и, возможно, стоберморитовой группой, образуя водныечетырехкальциевые алюмосиликаты(С 4 АЯНх), которые фиксируются на рентгенограммах линиями 5,24; 2,87; 3,49, и тобермориты, близкие к аморфным, Увеличениеаморфных гидратных новообразованийприводит к увеличению прочности и ри изгибе затвердевшего цементного теста и способствует уменьшению сроковсхватывания.Состав и свойства образующихся гидросиликатов зависят от количества введеннойдобавки и температуры. Введение 20 - 30 добавки оказывается достаточным для образования низкоосновных гидросиликатовкальция, что способствует сокращению сроков схватывания при достижении достаточно высокой прочности...

Номер патента: 1734697

Опубликовано: 23.05.1992

Авторы: Блинов, Медведев, Файзулин, Шахин

МПК: A61B 8/06, G01P 5/00

Метки: доплеровский, измеритель, кровотока, скорости, ультразвуковой

...достоверности измерения скорости потока крови,Поставленная цель достигается тем, чтов ультразвуковой доплеровский измерительскорости потока крови, содержащий генератор опорной частоты, генератор зондирующих импульсов, формировательдлительности импульсов, модулятор, первый усилитель,.ультразвуковой датчик, ст робирующую схему, второй усилитель,смеситель, полосовой фильтр и генераторстробирующих импульсов, в котором выходгенератора опорной частоты соединен свходами модулятора, генератора зондирующих импульсов и смесителя, выход генератора зондирующих импульсов соединен свходами формирователя длительности импульсов и генератора стробирующих импульсов, выход генератора. стробирующихимпульсов соединен с входами стробирующей схемы, выход...

Номер патента: 1733901

Опубликовано: 15.05.1992

Авторы: Блинов, Королев

МПК: F41A 31/00

Метки: испытания, орудий

...виде последовательно размещенных расширительной камеры переменного объема, образованной гайкой- поршнем с уплотнением, закрепленной на направляющей, и перфорированной диафрагмой, поджатой пружиной, и камер постоянного объема, образованных перфорированными диафрагмами, разделенными друг от друга цилиндрами, перепускное устройство выполнено в виде кольцевой выемки на стволе, образующей совместно с уплотнением торцового фланца регулируемый зазор, демпфирующее устройство выполнено в виде набора пружин.На чертеже представлено устройство для испытания орудия в исходном положении,Устройство содержит станину 1 с закрепленным на ней стволом 2 и с затвором 3 и направляющей 4. В стволе 2 помещен метательный заряд 5 с гильзой 6 и поршень 7, жестко...

Номер патента: 1733170

Опубликовано: 15.05.1992

Авторы: Блинов, Конев, Кривощапов, Лесковец, Милюков, Пудов

МПК: B21G 3/12

Метки: гвоздей-костылей

...выступа.При выполнении смещения выступа относительно геометрической оси заготовки более 1,1 зксцентриситета описанной и симметрично вписанной в поперечное сечение окружностей, а также при осуществлении высадки головки при температуре точек сечения, расстояние от центра тяжести сечения до которых превышает радиус описанной окружности, более 0,9 температуры точек контура, касающихся вписанной окружнотси, качество изделия снижается из-за ухудшения формы головки в связи с образованием большого заусенца (напл ы ва металла) со стороны участков сечения, наиболее удаленных от центра тяжести сечения. ностей, т.е, (0,5 - 1,1) 1,4 мм = 0,7 - 1,54 мм,Выступ смещали в направлении центра описанной окружности,Затем осуществляли высадку...

Номер патента: 1730441

Опубликовано: 30.04.1992

Авторы: Блинов, Войтенко, Рыболовлев, Хайруллин

МПК: E21B 47/00

Метки: каротажа, прибор, скважин

...1 спускают в скважину 20 (фиг. 5). Благодаря тому, что диаметр головки 13 и диаметр описанной вокруг роликов 9 окружности не превышают диаметра охранного кожуха 19, прибор беспрепятственно проходит в скважине,При этом вследствие невертикальности отдельныхучастков ствола скважины кабель 1 и прибор контактируют со стенками 21. В зонах контакта кабеля 1 со стенкой 21 благодаря тому, что наружная броня кабеля 1 выполнена из спирально навитых проволок, обладающих высокими прочностью, твердостью и иэносоустойчивостью, последние при движении прибора как вверх, так и вниз, прорезают канавку 22 (желоб) в стенке 21. В случае, когда желоб 22 прорезан в твердом пропластке, под которым в мягких размываемых породах образовалась достаточно...

Номер патента: 1730424

Опубликовано: 30.04.1992

Авторы: Блинов, Каракозов, Преображенский, Сахно

МПК: E21B 25/18

Метки: донных, отбора, отклонениях, проб, пробоотборник, рыхлых

...по колонковой трубе45 3, а фильтрующий элемент 9 контактирует с керном 10,На втулке 6 и вокруг направляющей опоры концентрично закреплены магниты 11 и 12, причем колонковая труба 3 и втулка 6 выполнены из немагнитного материала, а магниты на втулке 11 и направляющей опоре 12 установлены с возможностью взаимо-. действия между собой разноименными полюсами.Пробоотборник снабжен гибким трубоп роводом 14, сообщающим осевой канал 7 втулки 6 с всасывающим каналом насоса обратной промывки, причем на втулке 6 выполнен дополнительный осевой канал 13 с радиальным отверстием, сообщающим его с внешней цилиндрической поверхностью втулки 6, при этом магнит 11 установлен с возможностью ограниченного перемещения вдоль втулки 6 и перекрытия ее...

Номер патента: 1729652

Опубликовано: 30.04.1992

Авторы: Блинов, Ситников, Стеблянко

МПК: B21C 43/04

Метки: длинномерных

...торцах режущих элементов 13 - 16 установлены в корпусах 9-12 электрические контакты 17-20, имеющие возможность возвратно-поступательного перемещения в радиальном направлении и связанные с ре 30 жущими элементами 13-16 пружинами 21. С охватом первого барабана 1 смонтирован в подшипниках 22 дополнительный барабан 23, внутренняя поверхность которого выполнена ступенчатой с цилиндрическими 35 ступенями 24 и 25, причем продольная ось каждой ступени, например ось 24, параллельна оси вращения барабана 1 и смещена от этой оси в направлении, противоположном смещению продольной оси ступени 25. 40 Средства подвода тока к режущим элемен там 13-16 выполнены в виде контактных полуколец 26 и 27 и размещены каждое на поверхности одной из ступеней 24 и...

Номер патента: 1729640

Опубликовано: 30.04.1992

Авторы: Белинкис, Блинов, Бродский, Денискин, Королев, Нуриахметов, Ситников, Толстиков

МПК: B21B 17/04, B21B 31/16

Метки: валков, настройки, прокатного, стана

...взаимодействует с жестким опорным диском. Гибкая тонкостенная оболочка крепится на жестких опорных дисках ободами 16 и винтами 17. Устройство работает следующим образом.Лазер 1 устанавливают с входной стороны непрерывного многоклетевого стана, принимая первую клеть 2 за базовую таким образом, что световой пучок проходил через ось прокатки.Собирают устройство для настройки валков на центрирующую втулку 5 надевают жесткий опорный диск 7, диск 10 с закрепленными на нем сегментами 12, второй жесткий опорный диск, упорное кольцо 15 и нажимную гайку 14 При незатянутой гайке 14 наибольший размер по диаметру имеет шаблон, и устройство вставляют в валки в собранном виде со стороны клети номер три. После этого вращением гайки 14 начинают...

Номер патента: 1727704

Опубликовано: 23.04.1992

Авторы: Блинов, Дербилов, Игнатьев, Мореев

МПК: A01G 23/00, A01G 23/06

Метки: лесохозяйственного, орудия, ротор

...1 и через окна 11, образованные в кронштейнах 3, переходят в размещенные внутри кронштейнов 3 наклонные пластины 12, имеющие уклон в противоположную от направления движения орудия сторону.Полукольца 8 имеют покатую в сторону ротора 1 наружную поверхность, образованную радиально расположенными и равномерно распределенными косынками 13 треугольной формы, снабженными режущими кромками 14,Ротоо лесохозяйственного орудия работает следующим образом.При поступательном движении агрегата вся попадающаяся по фронту ротора 1 древесная поросль, высокостебельная трава размельчается им и опадает на поверхность почвы.Случайно не срезанная трава, гибкие стволики древесной растительности, лежащие на поверхности почвы проволока, тросы и т,п. в процессе...

Номер патента: 1727209

Опубликовано: 15.04.1992

Авторы: Аветисян, Блинов, Бондарь, Мирошниченко

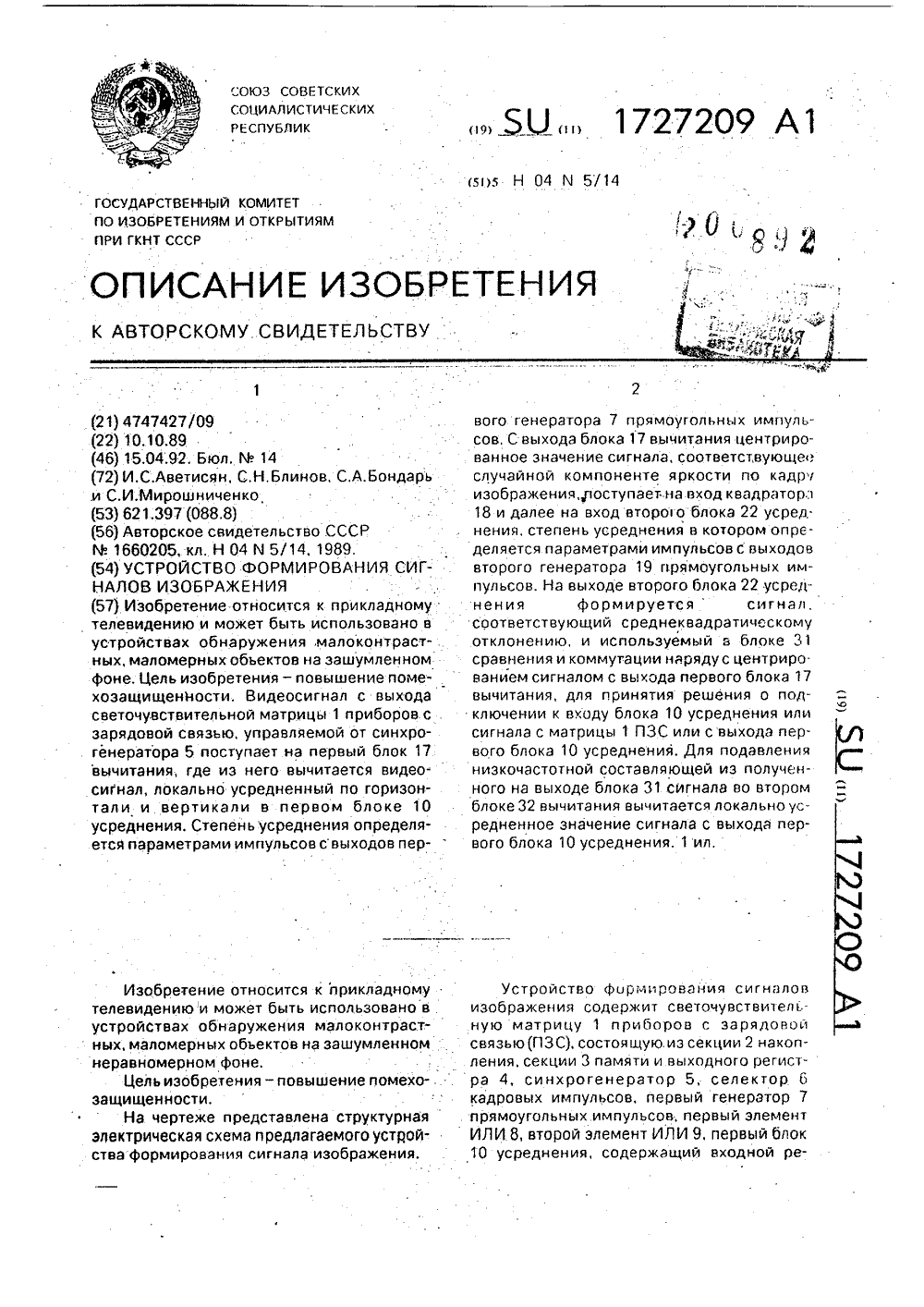

МПК: H04N 5/14

Метки: изображения, сигналов, формирования

...в нем в виде зарядовых пакетов. Блок 22 усреднения работает аналогично блоку 10 усреднения, Во время очередного полукадра сигнал ТВ изображения иэ выходного регистра 23 блока 22 усреднения поступает на вход секции 24 памяти и записывается в ней, причем предыдущий полукадр ТВ изобракения из секции 24 памяти считывается в секцию 25 памяти и записывается в ней,Расфокусировка изображения (локальное усреднение) по вертикали достигается подачей импульса с выхода генератора 19 прямоугольных импульсов через элемент ИЛИ 21 на затворы 27 секции 25 памяти блока 22 усреднения, При этом под затворами 27 во всех столбцах, отделенных друг от друга стоп-каналами 28 секции 25 памяти образуются общие потенциальные ямы, что вызывает ненаправленное...

Номер патента: 1726791

Опубликовано: 15.04.1992

Авторы: Блинов, Кузнецов, Литвинов, Пакшин

МПК: F01K 23/06

Метки: комбинатов, металлургических, парогазовая

...5, газовой турбины (ГТ) 6, электрогенераторов (ЭГ) 7, высоконапорного котла-утилизатора (В КУ) 8, расширительной газовой турбины (РГТ) 9, паровой турбины (ПТ) 10, дутьевого компрессора (ДК) 11 и высоконапорного воздухонагревателя (ВН) 12.Доменная печь 1 по доменному газу связана с газоочисткой 2, компрессором доменного газа 3 и камерой сгорания 5 газо- турбинной установки, состоящей из воздушного компрессора 4 и газовой турбины 6. Кроме того, доменная печь по доменному газу связана с воздухонагревателем 12, Вал гаэотурбин ной установки связан механически (редуктором) с валами компрессора доменного газа 3 и дутьевого компрессора 11. Последний по дутьевому воздуху связан с воздухонагревателем 12.Газовая турбина 6 связана по продуктам...

Номер патента: 1726735

Опубликовано: 15.04.1992

Авторы: Александров, Блинов, Царегородцев

МПК: E21B 33/13, E21B 33/14

Метки: гидроразрыва, градиентами, колонн, низкими, пород, скважинах, цементирования, эксплуатационных

...скважины с учетом кавернозности ствола ниже башмака колонны, м;а грп - градиент гидроразрыва породниже башмака промежуточной колонны,МПа/м;- длина скважины от башмака промежуточной колонны до уровня тампонажногоРаствора, поднятого при прямом цементировании, м. 5На фиг. 1 изображена схема прямогоцементирования с прохождением ВУС сцелью подготовки ствола скважины припродавливании тампонажного раствора,разделенного пачкой бурового раствора; на 10фиг. 2 - расположение ВУС на устье в момент окончания продавливания; на фиг. 3 -момент обратного цементирования, закачивание тампонажного раствора в затрубноепространство, ВУС вышла из башмака промежуточной колонны и изолирует трещиныгидроразрыва; на фиг. 4 - момент окончэниязакачивания тампонажного...

Номер патента: 1726588

Опубликовано: 15.04.1992

Авторы: Блинов, Згирвач, Лемешков, Лысенко, Могильный

МПК: B24D 11/00, D03D 11/00

Метки: ткань, трехслойная

...с утком лицевого слоя по закону четырехремизного сатина. Причем каждая основная нить в лицевом слое перекрывает 3 уточные нити;1-я основная нить перекрывает 12,16 и 20-ю; 2-я - 11,15 и 19-ю, 3-я - 10,14 и 18-ю;4-я - 9,13 и 17-ю. Каждая основная нить в изнаночном слое перекрывается тремя уточными нитями - нить 5 перекрывается нитями 36,40 и 44; 6 - 35,39 и 43; 7 - 34,38 и 42; а нить 8 - уточными нитями 33,37 и 41, между которыми расположено по три уточные нити. между 33 и 37 расположены нити 34, 35, 36, между 37 и 41 - нити 38, 39, 40 и т,д.Толькопри нечетном числе нитей лицевые нити основы возвращаются в лицевой слой, а изнаночные - в изнаночный, Такими числами могут быть 1, 3, 5, 7 и т.д, Однако целесообразно выбирать число 3,...

Номер патента: 1724714

Опубликовано: 07.04.1992

Авторы: Блинов, Браун, Бронштейн, Васильев, Вершков, Мишин, Родионов, Филиппов, Шерман, Якушина

МПК: C22C 35/00

Метки: выплавке, науглероживания, окисленной, смесь, чугуна, шихте, электропечах

...что в смесь для науглероживания чугуна, состоящую из углеродсодержащего вещества, дополнительно вводят силикокальций, а в качестве углеродсодержащего вещества используют пековый кокс при следующем соотношении компонентов, мас.%. силикокальций 2 - 8; пековый кокс 92 - 98.При плавке чугуна в электропечи с кислой футеровкой на окисленной шихте в процессе расплавления шихты окислы переходят в расплав. Силикокальций, содержащийся в смеси, раскисляет чугун; кальций связывает кислород и.его окислы переходят в шлак. По мере перегрева расплава начинается растворение в нем углерода из пекового кокса, Если количество силикокальция в смеси меньшее 2 мас.о , его недостаточно, чтобы связать весь кислород, и кислород в расплаве реагирует при нагреве...

Номер патента: 1724099

Опубликовано: 07.04.1992

Автор: Блинов

МПК: A01G 23/06

Метки: корчевки, пней

...спереди агрегатируемого трактора. 3 ил. чаге 7 закреплена планка 8 с зубьями 9.Проушины 10 верхнего упора 3 имеют вертикальные пазы 11 с размещенной в них осью 12, на которой шарнирно закреплены штоки гидроцилиндров 13, подвешенных на стойках 2. На оси 4 между стойками 2 жестко закреплена зубчатая секция 14, а ниже на Я оси 15 также жестко закреплена зубчатая секция 16 с дополнительным упором 17.Стойки 2 прикреплены шарнирно к толкающей раме 18, закрепленной на передней навеске 19 трактора 20. Подьем.устройства осуществляется гидроцилиндрами 21, а поворот - гидроцилиндрами 22,Работает устройство для корчевки пней .следующим образом.Трактор 20 с опущенными вниз корчующими клыками 1 при поступательном движении заглубляет...

Номер патента: 1723509

Опубликовано: 30.03.1992

Авторы: Ананичев, Блинов, Демидов

МПК: G01N 25/16

Метки: активного, объема, стеклообразного, халькогенидного, химически

...размягченного стекла накладывается также гетерогенное зародышеобразование, которое индуцируется присутствием примесных частиц и чаще всего происходит на поверхности размягченного стекла.Это приводит к нарушению рельефа поверхности, к нарушению формы материала, неправильному расположению материала в сосуде, образованию пустот и других дефектов, нарушающих условие уравнения (3),При этом уменьшается точность определения доли закристаллизованного объема стекла при заданной скорости нагревания,Цель изобретения - повышение точности определения доли закристаллизованного объема материала.Нагревание сосуда с его дна со скоростью, обеспечивающей градиент по толщине исследуемого вещества не более 1 - 3 К/см, создает условия для точного...

Номер патента: 1723461

Опубликовано: 30.03.1992

Автор: Блинов

МПК: G01K 3/08

Метки: разности, температур

...четвертый резистор,включенный между выходом и инвертирую 5 щим входом операционного усилителя, коэффициент передачи которого поинвертирующему входу в два раза большеего коэффициента передачи по неинвертирующему входу.10 Сопоставительный анализ с известнымустройством показывает, что предлагаемоеустройство отличается меньшим количеством схемных элементов и соединением вторых выводов термопреобразователей15 сопротивления с инвертирующим входомоперационного усилителя непосредственночерез резистор. Такое схемное решение устройства позволяет исключить дополнительную погрешность измерения разности20 температур, т.е. повысить точность измерения, а также упростить устройство и снизитьего стоимость.На чертеже изображена схема предлагаемого...

Номер патента: 1723254

Опубликовано: 30.03.1992

Авторы: Блинов, Иванов, Колупаев, Поданев

МПК: E02B 15/02

Метки: ледостава, период, судоходной, трассы, эксплуатации

...требует больших затрат на поддержание его в пригодном для судоходства состоянии,Может оказаться более выгодным (при интенсивном льдообразовании) периодически проводить чистку ледового канала с выносом ледового материала на бровки После создания судоходного ледового канала требуемой ширины начинается следующий этап эксплуатации судоходной трассы в ледовых условиях, который заключается в поддержании трассы в пригодном для судоходства состоянии. Для этого при проходе судоа по каналу их винтами и корпусами осуществляют эпизодическое разрушение вновь образующегося льда и смерзшихся кусков старого льда до образования иэ крупных кусков своеобразной ледяной каши. Размер кусков льда в этой ледяной каше зависит от класса проходящих по судоходной...

Номер патента: 1722648

Опубликовано: 30.03.1992

Авторы: Блинов, Вайс, Яковлев

МПК: B21C 37/08

Метки: сварных, труб, холоднодеформированных

...повышение пластичности в зоне соединения. При этом снижается тенденция к разрушению сварных труб по соединению при холодной деформации. Схема напряженного состояния процесса ротационной ковки более благоприятна по сравнению с волочением, что также способствует повышению качества труб при холодной деформации из-за исключения тенденции рэстрескивания зоны соединения,При ротационной ковке не требуется специальная подготовка поверхности труб перед деформацией и концов для захвата. Все факторы позволяют снизить производственные затраты. При ротационной ковке обеспечивается хорошая деформационная проработка металла, что важно для повышения качества труб.В качестве примера рассмотрим получение холоднодеформированных труб из стали ОХ 18 Н 10 Т...

Номер патента: 1722531

Опубликовано: 30.03.1992

Авторы: Блинов, Голованчиков, Мишта, Тябин

МПК: B01D 27/00

Метки: патронный, фильтр

...фильтра эа счет регенерации фильтрующего материала,Поставленная цель достигается тем,что фильтр снабжен установленным по осифильтра устройством для регенерации, выполненным в виде пустотелого перфорированного штока, на котором неподвижно 5закреплена нижняя крышка, а верхняяустановлена с возможностью осевогоперемещения, при этом в качестве фильтровального материала используют трубчатоеэластичное трикотажное полотно, 10На чертеже приведена схема патронного фильтра, разрез.Патронный фильтр состоит из каркаса ввиде пружины 1, неподвижно на которойсоединены нижняя 3 и верхняя 4 крышки. 15На витках пружины 1 надет и закрепленфильтровальный материал 2 из трубчатогоэластичного трикотажного полотна. В нутрипружины 1 осесиметрично...

Номер патента: 1721548

Опубликовано: 23.03.1992

Авторы: Блинов, Летунов, Мосолов

МПК: G01R 29/10

Метки: диаграммы, излучателя, направленности, составе, фар

...ФАР, измеряют амплитуду первой верхней боковой (ПВБ) гармоники спектра данного сигнала Ап 1,тде и - номер канала в составе ФАР. Затем переносят ВА 1 и располагают ее по нормали, проходящей через центр ФАР 2 на расстоянии В 2 (фиг.2), при котором крайние излучатели ФАР 2 видны под углом 6 йакс, равном углу восстановления ДН излучателя. Так же осуществляют поочередную модуляцию фазы (0-90-100-270) принятого сигнала в каждом канале ФАР и измеряют амплитуду ПВБ гармоники спектра данного сигнала Ап 2, ДН излучателя в составе ФАР рассчитывается в дискретных точках с координатами ОЬ, Ъ по формулеАп 2 й 1+хп+4 1(6.ъ) -Ап В + х +у вд где В 1, В 2 - расстояния от плоскости ФАР 2 до ВА 1;Ап 1, Ап 2 - значения измеренных амплитуд первой верхней...

Номер патента: 1721107

Опубликовано: 23.03.1992

Авторы: Блинов, Боргояков, Бурнакин, Панков, Панова, Поляков

МПК: C22B 7/00, C25C 3/02

Метки: алюминиевых, литийсодержащих, переработки, производства, сплавов, шлаков

...и алюминия из растворившихся в расплаве окислов - на жидком металлическом катоде до началавыделения хлора. После проведения электролиза при начальной силе" тока осуществляют ее снижение и повторяют электролизс последующим ступенчатым снижением токовой нагрузки до величины, обеспечивающей достижение заданного значения 20извлечения лития,Оксид лития имеет достаточно высокуюрастворимость в электролитах данной солевой системы, а окись алюминия - низкую,поэтому в процессе электролиза происходит образование углекислого газа на аноде,а лития и алюминия - на катоде, Осуществление предлагаемого способа позволяетпрактически полностью извлечь литий изокисной фазы и шлаков и вернуть его в производство алюминиево-литиевых сплавов,Так как...

Номер патента: 1717207

Опубликовано: 07.03.1992

Авторы: Блинов, Останин, Плеханов, Рабинович

МПК: B01J 49/00

Метки: анионитом, гидратной, карбонатно, регенерации, фильтра, форме

...вывести в растворе СаНСОз) за пределы фильтра,Способ осуществляют следующим образом.Для частичного умягчения и обессоливания воду пропускают через фильтр с анионитовой.загрузкой, отрегенерированной с переводом в карбонатно-гидратную форму, Фильтрование ведут известными способами. После истощения обменной емкости загрузки фильтр выводят на регенерацию. Время вывода на. регенерацию определяют по проскоку в фильтрат солей или по снижению рН фильтра ниже допустимого. Концентрацию контролируемых в фильтрате. ионов уточняют дополнительно в зависимости от качества исходной воды. Регенерационный раствор готовят отдельно в одной из емкостей для реагентов;Перед регенерацией фильтр вместе с анионитовой загрузкой встряхивают так, что в...

Номер патента: 1717008

Опубликовано: 07.03.1992

Авторы: Блинов, Дербилов, Игнатьев

МПК: A01G 23/00, A01G 23/06

Метки: кусторез

...6 связаны с атмосферой через сапуны 17, причем штоковые полости гидроцилиндров 6 дополнительно связаны с гидрораспределителем самоходного шасси 1 через клапан 18 и управляемый из кабийы самоходного шасси гидрозолотник 19,Для обеспечения перетекания рабочей жидкости объем полости гидроцилиндра 12 равен сумме объемов полостей гидроцилиндров 6 одного типоразмера для обеспечения синхронного подъема,Кусторез работает следующим образом,При поСтупательном движении самоходного шасси 1 опущенная вниз до определенной высоты над повЕрхностью почвы фреза 8 срезает древесную поросль, которая, падая в образованные фрезами 8 и ра 20 25 30 40 ного шасси 1. Таким образом, предложенный кустодохраняющих от поломок как рабочего орга 45 .на, так и...

Номер патента: 1716243

Опубликовано: 28.02.1992

Авторы: Блинов, Тимошенко

МПК: F16K 51/02

Метки: клапан, сверхвысоковакуумный

...момент вала 11 механизмапривода 5 через шестерню 10 передается нашестерни 12, котооые, вращаясь на шпильках 8, перемещают плиту 9 до тех пор, пока 35запорный орган 2 не коснется седла корпуса 1. Механизм привода 5 включается, вштуцер 7 подается управляющий газ, который, поступая в пневмокамеру 6, создаетусилие уплотнения, Открывание клапана 40происходит в обратном порядке.В варианте, показанном на фиг. 3, закрывание клапана производится вращением ведомого колеса 17 от электромеханического привода 18, передаваемым на 45приводной вал 11, который, вращаясь вь упорной втулке 14, перемещает по резьбешток 4 с запорным органом 2, до контактазапорного органа с седлом корпуса 1.После остановки вращения вала 11 подают управляющий газ в штуцер...

Номер патента: 1715691

Опубликовано: 28.02.1992

Авторы: Блинов, Зимовец, Королев, Коростелева, Липкин, Фрунт, Цунин

МПК: B65G 49/00

Метки: ванны, жидкостью, обрабатываемых, транспортирования

...уменьшается количество механизмов и масса оборудования, расширение технических возможностей, так как появляется возможность обработки длино 35мерных массивных изделий, подвешивае"мых на длинных траверсах от двухлебедок,На Фиг,1 приаерена схема устройства для транспортирования обрабатываемых изделий. церез ванны с жидкостью, план", на фиг,2 - то же про"Фильный разрез, на Фиг.3 - разрез А"А;на Фиг,2,устройство располагается в линии,состоящей из двух специализированныхтехнологических участков одинаковойдлины с движением слева-направо(фиг,1, участок 1) и с движениемсправа-налево (фиг,1 участок 2).Технологические участки по торцамсвязаны конструкциями 1 поперечногоперемещения с уцастками рельсовогопути 2, например на...

Номер патента: 1715463

Опубликовано: 28.02.1992

Авторы: Блинов, Гусева, Липкин, Цунин

МПК: B21C 37/08

Метки: внутренней, линия, металлами, непрерывного, поверхности, покрытием, производства, труб, цветными, электросварных

...технологическихрежимов) производят с помощью переносного или стационарного приспособления.В качестве покрытия могут наноситься цинк и сплавы на его основе, в том числе известный сплав "гальфан" (А 5, Еп 95сдобавкой редкоземельных элементов лантана и церия(0,05 ). При этом подготовка поверхности полосового материала осуществляется путем очистки и от жировых загрязнений и окислов и флюсования в 101520303540 на его верхнюю сторону флюса-расплаваили слоя цинка толщиной 7-20 мкм, а сваркапроизводится при подаче защитной атмосферы (инертного газа) в зону сварки внутритрубы,Флюс-расплав на верхнюю сторону полосового материала наносится путем засыпки подогретого порошка или заливки(непрерывной или дозируемыми порциями)после предварительного...

Номер патента: 1715459

Опубликовано: 28.02.1992

Авторы: Блинов, Зайцев, Кузнецов, Орлов, Попов, Пятериков, Ячменев

МПК: B21B 27/06

Метки: валок, нанесения, прокатный, смазки, технологической

...налипание, а также получить равномерный износ по валку, что, в свою очередь, повышает качество проката и стойкость валков.В момент окончания процесса прокатки систему подачи охладителя отключают, а рабочие валки останавливают. При прокатке следующих иэделий процесс повторяется, .П р и м е р, Устройство для нанесения технологической смазки на прокатный ва- лок было опробовано в условиях производства бесшовных труб из нержавеющей стали марки Х 18 Н 10 Т размером 159 мм в горячем состоянии на калибровочном стане ТПА 220.В чистовую клеть трубопрокатного стана с двумя рабочими валками, на которых был нарезан калибр с размером по ширине, 159 мм, на каждый из валков было установлено устройство описанной конструкции. В обоймы устройств были...

Номер патента: 1715458

Опубликовано: 28.02.1992

Авторы: Блинов, Зайцев, Кузнецов, Орлов, Пятериков, Федоров

МПК: B21B 17/02, B21B 27/06

Метки: валков, ручьевых, смазки

...отключают, а рабочие вааки останавливают. При переходе на производство треф другого наружного диаметра во время перЕ.валки производят вывод гильз из ручьер валков, а затем извлечение валков иэ клета После установки новых валков производя перенастройку устройства для нанесениа смазки на другой размер вылета. Измене ние размера вылета определяют по ФормулЕбо - б 12где бо - начальный диаметр по дну ручья;о 1 - новый диаметр по дну ручья.Знак перед числовым изменением размера вылета показывает, в какую сторону необходимо производить его регулирова ние; "+" в сторону увеличения, "-" в сторон уменьшения.После этого производят зарядку корпус са новым брикетом, закрывают его крыш кой, и процесс нанесения смазки на валкю повторяется.П р и м е...

Номер патента: 1714086

Опубликовано: 23.02.1992

Авторы: Блинов, Каракозов, Равилов, Русанов

МПК: E21B 27/02

Метки: снаряд, тампонажный

...производительность тампонажных работ.Выполнение штока жестко связанным споршнем, выполненным с седлом под бросовый элемент и осевым каналом, гидравлически связанным с полостью наружнойтрубы над пробкой, позволит выдавливать 5пробку до начала движения поршня, затемпосле посадки в седло бросового элементапоршень, воспринимая давление промывочной жидкости и передавая усилие штоку,является приводом для вращения лопастного ножа.Известны снаряды, в которых кольцевой поршень установлен в межтрубной полости, например тампонажный снаряд сэластичным внутренним контейнером. 15Однако в устройствах, предназначенных для доставки в скважину сухих БСС,выполнение подобных элементов неизвестно.Такое размещение позволит осуществить равномерную...
