Блинов

Номер патента: 1560598

Опубликовано: 30.04.1990

Авторы: Блинов, Горбунов, Кузичева, Лебедев, Нартов, Никитин

МПК: C22C 21/10

Метки: алюминия, литейный, основе, сплав

...алюминий - остальное. Образцы, отлитые в металлический кокиль в состоянии Т 5 (нагрев 460+1 0 С,выдержка 8 ч, закалка в воде, старение 160410 С, 8 ч), имеют следующиесвойства: предел прочности 445 512 ИПа, относительное удлинение 1,92,8 Х, общая коррекция (испытания поГОСТ 9. 037-74) О, 02-0, 05 мм/год.2 табл,отляку образцов осуществляли в металлический кокиль. Образца были под- еввергнуты механические и коррозионным риспытаниям после термической обработки Т 5 (нагрев 460+1 0 С) 8 чэакалка " чфюв воде и искусственное старение 160 фф410, С, 8 ч, Результаты испытаний приоведеиы в табл, 2.Как видно из данньк табл. 2, пред- юВложенный сплав ичея хорошую хоррози- аее 3онную стойкость, превосходит известный сплав по механическим свойствам,Ф...

Номер патента: 1559101

Опубликовано: 23.04.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E21B 25/18

Метки: вдавливаемый, пробоотборник

...щели, На хвостовике б концен.трично установлена золотниковая втулка 8, имеющая возможность осевого 25перемещения и полного перекрытияокон 7 в нижнем ее положении, Напорная магистраль 9 заполнена рабочейжидкостью и связана, через полость,гидроцилицдра 2, окна 7 хвостовика иего полость с нишей слива 1 О. Форма,размеры и вес золотниковой втулки 8подобраны таким образом, что ее скорость свободного падения в рабочейжидкости равна заданной скоростивнедрения колонковой трубы 1 в грунт,35Для предотвращения создания избыточного давления внутри колонковой трубы 1 при заполнении пробой в ней установлен клапан 11,Пробоотборник работает следующимобразом,Пробоотборцик спускается в скважину внутри колонны бурильных труб 4и фиксируется в них при...

Номер патента: 1559100

Опубликовано: 23.04.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E21B 25/18

Метки: пробоотборник

...3, растягивается. При ударе вверх гидроударник 5 эа счет энергии удара и растянутой пружины.9 возвращается в исходное положение, свободно перемещаясь вверх относительнокерцоприемной трубы 4. В этом случаеклинья 17, удерживаемые в крайнемверхнем положении пружинами 18, проскальзывают по внутренней поверхностикерноприемной трубы 4. При перемещении гидроударцика 5 вверх поршень16 создает в подпоршневой полости разрежение, которое способствует движениюводы из скважины в керноприемную трубу 4, в которой возникает обратнаяциркуляция жидкости. Кроме того, поскольку насос гидроударника 5 постоянно находится внизу почти у уровня Дна, то он всегда будет заглублен под.уровень воды (по крайней мере при глубинах .водоема, больших 0,5-1 м). Таким...

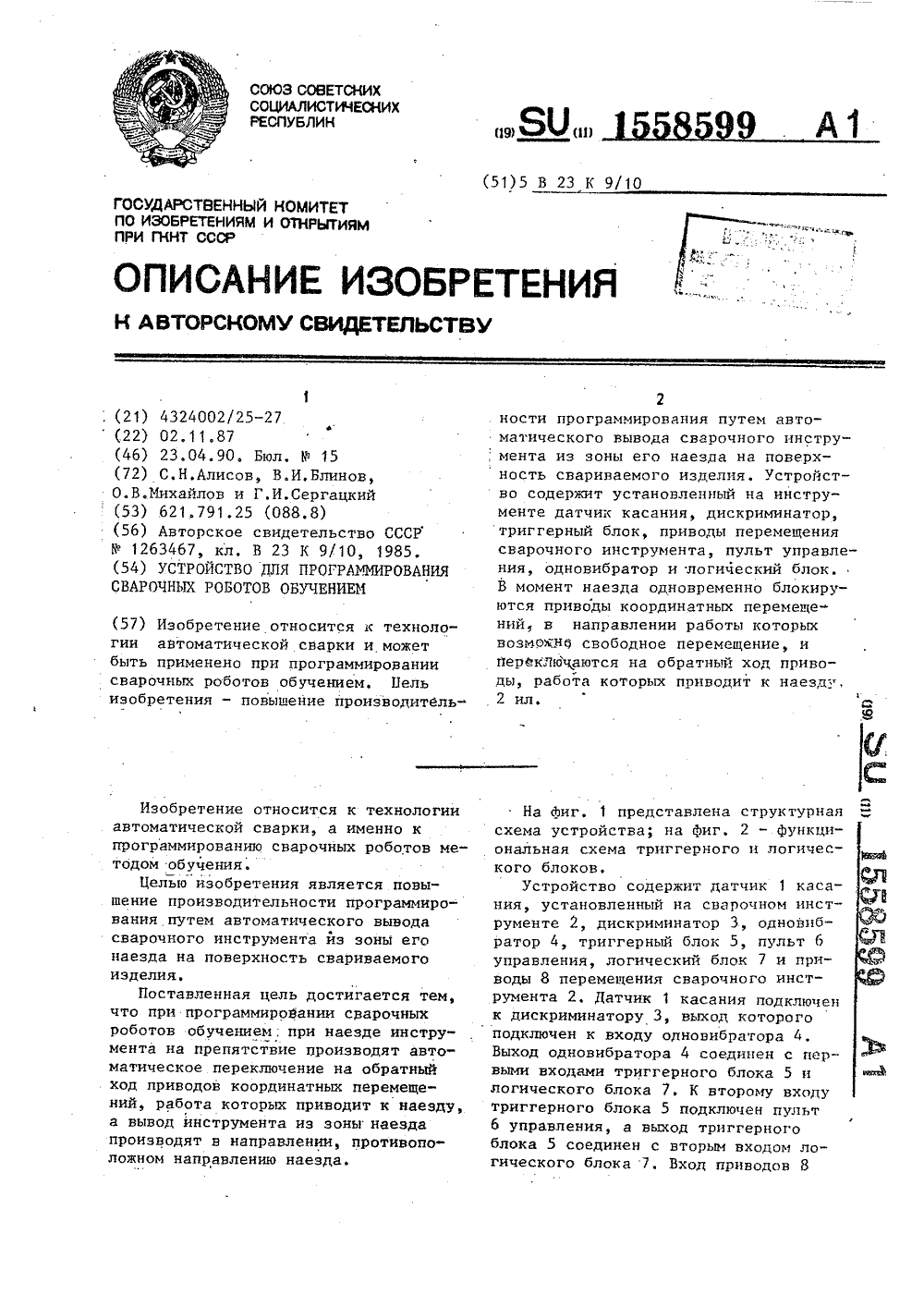

Номер патента: 1558599

Опубликовано: 23.04.1990

Авторы: Алисов, Блинов, Михайлов, Сергацкий

МПК: B23K 9/10

Метки: обучением, программирования, роботов, сварочных

...адресным . С выхода распре-.делителя 1 5 производится включениепривода 8 по выбранному направлениюи перемещение сварочного инструмента2,В случае наезда датчика 1 касания на препятствие на выходе дискриминатора 3 вырабатывается сигнал, запускающий одновибратор 4. По фронту сигнала одновибратора 4 производится запись в триггеры 11 и 12 сигналов с выходов элементов 9 и 10. На время действия сигнала одновибратора 4 коммутаторы 13 и 14 переключаются на передачу сигналов с выходов триггеров 11 и 12, причем сигнал на выходе первого триггера 11, характеризующий выбор данной координаты, передается в прямом коде, а сигнал на выходе второго триггера 12, характеризующий выбор направления перемещения, передается в обратном коде на входы коммутаторов...

Номер патента: 1555798

Опубликовано: 07.04.1990

Авторы: Блинов, Васильев, Малков, Сазонов

МПК: H03B 5/22

Метки: генератор, ламповый

...автоколебания благодаря наличию цепи положительной обратной связи, образованной 30межэлектродной емкостью анод-сеткаэлектровакуумного триода. Из-за несовершенства фильтрации питающихнапряжений на выходное напряжениелампового генератора оказывается наложенным напряжение низкочастотнойпульсации, снижение уровня которойдостигается следующим образом,Выходное напряжение источника 5,содержащее напряжение пульсаций, 40через делитель 8 поступает на входфильтра 9 и вход фазовращателя 10.В сумматоре 12 суммируются отфильтрованное и инвертированное инвертором 11 постоянное напряжение и напряжение с выхода фазовращателя 10,которое содержит постоянную составляющую с наложенным на нее напряжением пульсаций .В сумматоре 12 при сложении двух...

Номер патента: 1555640

Опубликовано: 07.04.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: G01N 1/10

Метки: грунта, донного, отбора, проб

...на дно, вклюцается виб ропогружатель 4 и производится отбор пробы, В процессе отбора плита 12 опускается ниже защелок 11, траверса 10 опускается, а гибкие связи прослабляются. При подъеме устройства лапы 6, проворачиваясь в шарнирах 5, занимают вертикальное положение, После извлечения из воды пружины возвращают стопорящие элементы 7 в нижнее положение, стопоря лапы 6 от проворачивания. Выдвижные части 15 лап возвращаются в исходное положение, например, под действием веса устройства при постановке его на рабочую площадку, уменьшая при этом габариты устройства.. Применение предлагаемого устройства повысит удобство эксплуатации за счет уменьшения поперечных размеров несущей рамы, цто позволит более эфФективно использовать площадь рабочей...

Номер патента: 1555456

Опубликовано: 07.04.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E21B 19/00

Метки: агрегат, буровой

...в выходном валу 17 (Фиг. 2) механизма свинчивания-развинчивания. При помощи штоков 5 (фиг. 1) гидроцилиндров подачи бурового станка 1 осуществляется принудительная подача бурово го станка на забой, что способствует1555456 10 15 20 25 30 35 40 45 50 интенсивному разрушению пород на забое скважины.Спускоподъемные операции с буриль" ной колонной 13, связанной с выходным валом 17 (фиг. 2) механизма свинчивания-развинчивания, производят следующим образом. Буровой станок 1 при помощи гидросистемы перемещают в положение "от скважины", раскрепляют гидропатрон 2 (фиг. 1) и ведущая труба 4 под собственным весом опускается вниз, проходя сквозь фасонное осевое отверстие во входном валу 16 (фиг. 2). При этом нижний торец ве" дущей трубы 4...

Номер патента: 1553117

Опубликовано: 30.03.1990

Авторы: Блинов, Слепченко

МПК: A61F 5/058

Метки: верхней, конечности, лечения, переломов, шина

...все необходимые параметры шины можно выставить по цеповреж,ленной верхней конечности, так кик (пина унифицирована и пригодна как лля прзвои, так и для левой верхней ко нгчногти. Ложа 1, 2 внутри выстилаютсяватно-марлевой прокладкой или другим мягким материалом не показаны).Верхняя конечность больного укладывается в (пину таким образом, чтобы ось вра(цения,(октевого сустава совпадала с оськ) 151 вращения локтевых (парниров 3, 4.,Чля этго болты 21, 22 ориентируются на мып(,(ки плчсвой кости С помощью элигчичцого бинта или ремешкового крепления плс (О и прелплечье фиксируют в ложах 20 1, 2 Лля обесг(счения свобоЛного вращениязубчатых секторов 9 вокруг оси 12 выкручиваются прижимные винты 15 и замки 13 выводятся из зацепления с...

Номер патента: 1550522

Опубликовано: 15.03.1990

Авторы: Блинов, Волков, Макаров, Серкин

МПК: G06F 13/14

Метки: информацией, кольцевая, обмена

...не сбрасьгвается; записьпервого бита нового байта пакета производится в следуюшую адресную ячейку,Запись данных в память продолжается с нарашиванием адреса до тех пор,пока не будет сформирован пакет нужной. длины. Окончание формирования пакета отслеживается программой. Режим передачи.При возникновении необходимости выдачи информации в канал связи на выходе дешифратора 8 появляется сигнал РП, который сбрасывает счетчик 36 буфера перецачи, устанавливает триггер 34 в режим "Передача", снимая запрос на прерывание ЗПФ 3 и разрешая обращение к памяти 39, и вырабатывает сигнал РП (разрешение передачи).После получения сигнала РП буфер 4 функционирует независимо от программы (микропроцессора). Автономность работы буфера передачи, т.е....

Номер патента: 1550089

Опубликовано: 15.03.1990

Авторы: Блинов, Калиниченко, Каракозов, Коломоец

МПК: E21B 31/113

Метки: бурового, ликвидации, прихвата, снаряда

...возникновения прихватаустройство на бурильных трубах опускается в скважину, заполненную жидкостью и устанавливается над прихваченной частью бурового снаряда. Обратный клапан 9 предотвращаетпоступление жидкости из скважины вполость корпуса над плавающим поршнем 10, за счет чего в этой камереобеспечивается давление, значительно меньшее, чем в затрубном пространстве, Это давление либо равноатмосферному, либо давлению столбажидкости, которой частично заполняется колонна бурильных труб, исходяиз условий прочности труб на сжатиеШток 4 за счет передачи вращенияот бурильных труб через шлицевоесоединение переходника 14 со штоком4 свинчивается с прихваченным снарядом, Затем полый корпус 1 с помощью бурильных труб поднимается досовмещения...

Номер патента: 1550072

Опубликовано: 15.03.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E21B 7/124

Метки: бурения, колонкового, подводного

...16 посредством магистрали 15, 25канала 17 и фильтра 18 - с окружающей средой, Возвратный поршень 14,размещенный в корпусе 12, зафиксирован в крайнем нижнем положении припомощи стопора 23, установленного вкорпусе 22,После постановки устройства надно водоема грузовой канат 30 прослабляется, и груз 29 перемещается вкрайнее нижнее положение, При этомплашки 28 расфиксируют трос 8, адвухпозиционншй золотник 13 под действием пружины перемещается в нижнееположение, связывая надпоршневуюполость 16 через магистраль 15 и40канал 19 с регулируемым напорнымзолотником 20 и дросселем 21, а подпоршневую полость 11 через каналы 19,17 и фильтр 18 - с окружающей средой.Подвижный вращатель 2 с аккумулятором 3 и колонковой трубой 1 перемещается вниз, причем...

Номер патента: 1550001

Опубликовано: 15.03.1990

Авторы: Берг, Блинов, Ковынев, Тюрин

МПК: B23K 11/06, C23C 26/00

Метки: композиционных, нанесения, покрытий

...Т. Покрытие наносили металлизатором ЭМ(рабочийток 500 А, напряжение на дуге ЗОВ,время нанесения 2 с).20На другие 5 образцов из ст. 3 нанесли каркас в виде стальной проволоки ф 0,25 мм, намотанной в один слойна поверхность образца, и на следующие 5 образцов закрепили каркас изсЕтки, изготовленной иэ проволокиФО,25 мм, Затем все три группы образцов с нанесенными на них каркасамиразличного типа подвергали пропиткПропитку осуществляли следующим,образом.Один из полюсов источника токаВАКТприсоединяли к стержню изматериала матрицы, представляющегособой брусок 20 х 20150 мм, полученный литьем, другой полюс - к образцус нанесенным каркасом, Стержень изатериала матрицы и образец приводилив соприкосновение и включали электрический ток. Силу тоа...

Номер патента: 1549906

Опубликовано: 15.03.1990

Авторы: Блинов, Игнатьев

МПК: B66D 1/36

Метки: лебедка, трелевочная

...во времятрелевки.На фиг. 1 показана лебедка, общий вид,аксонометрия; на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - вид Б на фиг, 2.Лебедка состоит из тележки 1, на котоой установлен корпус 2 со встроеннойтрансмиссией 3 и канатным барабаном 4,К корпусу 2 жестко закреплен бензодвигатель 5, шарнирно - канатоукладчик 6а сверху над входным отверстием приемаНангта 7 в кронштейнах 8 двуплечих подпружиненных рычагов 9 установлен ролик 10,имеющий на своей цилиндрической поверхНости левую и правую профильную канавкус шагом, равным диаметру троса 7. Одиниз рычагов 9 связан тягой 11 с механизмомогключения двигателя (например, с кнопкойнаполнения карбюратора топливной смесью) . Рычаги 9 закреплены шарнирно ккронштейнам 8. с помощью канатоукладчика...

Номер патента: 1548827

Опубликовано: 07.03.1990

Авторы: Блинов, Васильев, Малков

МПК: H02M 1/08

Метки: отключения, преобразователя, частоты

...управляющие импульсы поступают на управляющие входы тиристоров инвертора 2. При нажатиикнопки 11 триггер 10 из исходногоединичного состояния переходит в нулевое, изменяя величину напряженияна входе времязадающей цепи 9, которая представляет в частном случае интегрирующее звено и вырабатываетна выходе сигнал изменяющийся вовремени от номинального до нулевого55значения по определенному законуи с заданной скоростью. При уменьшении сигнала на входе задающего генератора 3 уменьшается частота управляющих импульсов, подающихся через замкнутый ключ 8 на блок 4 и далее на управляющие входы инвертора 2. При снижении частоты управляющих импульсов уменьшается выходная мощность инвертора 2, а следовательно, и мощность, потребляемая от...

Номер патента: 1548425

Опубликовано: 07.03.1990

Авторы: Блинов, Гизетдинов, Ибатуллин, Хайрединов

МПК: E21B 49/00

Метки: вытеснения, исследования, капиллярного, нефти, пористой, процесса, среды

...9.Устройство работает следующим образом.В камеру 1 закладывают образцы кернов 17 и в стакан 2 заливается дис. тиллированная вода до подошвы кернов 17,. Затем устройство герметизируется инертным газом, например азотом. Далее включаются нагреватели 7 и 10 и при достижении 100 С в камере 1 и появлении пара из микровентиля 12 начинается закачка парогаза через ввод8 камеры 1,Парогаэ проходит через перфорированную подставку 16 между образцами кернов 17 и обтекатель 15 и поднимается в камеру 9, где происходит его накопление. За состоянием парогаэа можно судить по показаниям манометра 13 и термопары 11. Закачка парогаэа идет до накопления парогаза, необходимого при конденсации пара такого количества воды, которое обеспечивало бы наблюдение за...

Номер патента: 1548344

Опубликовано: 07.03.1990

Авторы: Блинов, Валитов, Каракозов, Тодер

МПК: E02D 7/10

Метки: вибромолот, гидравлический

...накрасстояние Б , сжимая пружину 10. Когда выпускной клапан 7 пройдет раскстояние Б ш, он взаимодействует свнутренним посадочным местом 19 впуск.кБр Б вып к кБвп Бвв и а 5 154834 ного клапана 9, перекрывая выпускной канал 8. Давление в образовавшейся замкнутой полости возрастает и под действием перепада давления между надпоршневой полостью цилиндра 4 и от 5 деленной от напорной магистрали уплотнением 12 камерой 17 низкого давления клапанной коробки 14, а также за счет энергии выпускного клапана 7 и совместного хода клапанной группы с бойком на очень малом расстоянии свободного хода о впускной клапан 9 отрывается от верхней части цилиндра 4. При этом боек 6 наносит удар по верх ней наковальне 2.Дальнейшее перемещение клапанной группы...

Номер патента: 1548290

Опубликовано: 07.03.1990

Авторы: Блинов, Гордеев, Куликов, Цыганова

МПК: D03D 11/00, D03D 15/00

Метки: многослойная, ткань

...слои. Устойчивая связность в ткани достигается засчет расположения узлов связи в середине ткани по толщине, т.е. защиты узлов связи от разрушения лицевыми и изнаночными слоями ткани, которые могут изготовляться из износостойких нитей, которыми являются лицевые 1 и 2 и изнаночные 3 и 4 нити основы, Прижимные основные нити 5 и 6 верхней системы имеют полотняное перепле О тение с лицевыми уточными нитями 7 11 и образуют верхний горизонтальный слой ткани.Прижимные нити 12 и 13 нижней системы переплетаются с изнаночными уточными нитями 14 - 19 и Формируют вертикальные прижимные слои длиной, равной половине толщины ткани, и направленные от нижнего слоя ткани к еесередине, 20В середине ткани расположен узел связи, образованный...

Номер патента: 1547912

Опубликовано: 07.03.1990

Авторы: Блинов, Нечмирь, Перемыкин, Шуринов, Яковлев

МПК: B21D 3/00

Метки: правки, труб

...правка трубы в соответствии с предлагаемым способом.Оптимальное качество правки получают при количестве циклов раздачи и осадки 3 - 7. При количестве циклов менее трех 35 40 45 50 55 не обеспечивается качество оправки кривизны и овальности, увеличение количества циклов более семи практически не влияет на качество правки, однако приводит к чрезмерному росту наклепа материала трубы.Оптимальный диапазон величины раздачи и осадки по диаметру на 0,5 - ЗЯ выбран из следующих соображений. При величине раздачи и осадки менее 0,5 Я не гарантируется переход металла трубы в пластическое состояние, т. е. не гарантируется выполнение обязательной для правки упруго-пластической деформации материала изделия. Увеличение раздачи и осадки более ЗЯ...

Номер патента: 1544633

Опубликовано: 23.02.1990

Авторы: Блинов, Шурухин

МПК: B63B 21/00, B63B 21/44

Метки: якорное

...заряд 12 и устройство 30 13 восплдчснения. В стартовом положении стдкдн 1 упирается в пусковой стержень 4. Якорь рдсгогдст с,селуюгцич обрдзом11 осле сснисиировзния четательного зарялд 12 ударным или электрическич спосо 35 боч псл лс йствиеч обрдзова вши хс я пороховых газов стакан1 отталкивается от пускового стержня 14 метательной устдновки, и якорсгос л стройство совершает полет к цели.Г 1 ри этолг с дкан 11, перемещаясь к хвостовой слживдкгщейся части корпуса 1 и деформируясь, ндлежно обтюрирует пороховые газы во внутренней полости корпуса 1 Пороховыс гдзы при этом внутри корпусандхолятся пол давлением. Г 1 ри уларе якорного устройства о грунт ударник 8 уходит 45 внутрь верхней части корпусз 1, и плзстиньи 1 О, разгибаясь,...

Номер патента: 1544447

Опубликовано: 23.02.1990

Авторы: Блинов, Галюк, Лебедич

МПК: A62C 4/00

Метки: защиты, крышей, плавающей, противопожарной, резервуаров

...равномерно повающей крыши пеногенерновленные над кольцевымСистема работает следПри возникновении в пра 1 (под плавающей крьдвижка на вододренажнойтически (или вручную) задвижка на линии 3 подвооткрывается, после чего чотвод 6 в распределительнчинает поступать пенная спирает клапан 9 и по рдам 10 поступает черезкольцевому трубопроводу,номерно распределяясь поваюшей крыши, пенная спеногенераторам 12, а че радиальные отвоами 11 с кольцеженным по пери(не показан), К одсоединены распериметру плааторы 12; устазазором 13.ующим образом.олости резервуашей 2) огня залинии 4 автомакрывается, а зада пенной смеси ерез трубу 5 и ую коробку 7 намесь, которая заадиальным отвотройники 11 к по которому, равпериметру пламесь подается к рез них, много...

Номер патента: 1539303

Опубликовано: 30.01.1990

Авторы: Блинов, Неудачин, Тодер

МПК: E02D 7/18, E21B 4/14

Метки: гидроударник

...и цилиндром 7 в нижнюю полость цилиндра 7 (фиг,1). Под действиемдавления рабочей жидкости поршень 8с бойком 9 совершают ход вверх,Жидкость, находящаяся в надпоршневойполости цилиндра 7, вытесняется поршнем 8 в окружающую среду через перепускные отверстия 18 полой втулки17, выпускные окна 15 и сливной ка"нал 4. По мере подъема поршня 8 ограничитель 22 упирается в нижний торей полой втулки 17, а движущийсявверх совместно с поршнем 8 ограничитель 23 начинает сжимать пружину2 1, поскольку полая втулка 17 прижата к нижнему седлу 12 распределительной камеры 10 давлением рабочей жидкости на кольцевой выступ полой втулки 17 и ее собственным весом. В кон.це сжатия пружины 21 ограничитель23 соприкасается с ограничителем 22(фиг,2) и...

Номер патента: 1539250

Опубликовано: 30.01.1990

Авторы: Блинов, Прокопец, Смирнов

МПК: E01C 7/36

Метки: возведения, дорожной, одежды

...активизаторов на ускоренноетвердение нефелинового шла ма. При этом снижается истираемость, материала и.повышается его прочность, а следовательно, и несуп 1 ая способность верхнего слоя.Верхний прочный и износоустайчивый слой, принимая на себя эксплуатационную нагрузку, ослабляет ее воздействие на нижележащие слои, Это создает благоприятные условия и достаточный резерв времени на формирование слоев из самых тяжелосугли1539250 формула изобретения Способ возведения дорожной одежды путем перемешивания грунта с нефелиновым шламом с последующим введением в смесь активиэаторов твердения поверхности и уплотнением смеси, о т - л и ч а ю щ и й с я тем, что, с целью снижения истираемости и повышения несущей способности дорожной одежды, формируют...

Номер патента: 1537757

Опубликовано: 23.01.1990

Авторы: Блинов, Каракозов, Равилов, Рудковский

МПК: E02D 7/10, E02D 7/18

Метки: гидравлический, молот

...молот,поступает через нагнетательный канал3 верхнего переходника 2, напорнуюкамеру 15, ограниченную стенками внутреннего корпуса 7 и цилиндра 11, инагнетательный канал 29 в верхнейнаковальне 8 в подпоршневую полость30. За счет давления жидкости в нижней полости цилиндра 11 рабочий поршень 21 вместе с бойком 43 и поршнем25 перемещаются вверх. При этом жидкость, находящаяся над поршнем 21 ипоршнем 25, соответственно через каналы 16 и 4 и канал 26 с обратнымклапаном 27 вытесняется в полость 17наружного корпуса 1 и далее поступает в канал б нижнего переходника,По мере подъема системы бойка 13 вверх пружина 22 сжимается, а конический выступ 40 стержня 39 выходит иэ отверстия 38 фиксатора 37. В верхнем положении поршень 21...

Номер патента: 1536526

Опубликовано: 15.01.1990

Авторы: Бакланов, Блинов, Козловский, Леонов

МПК: A61B 6/00, H05G 1/64

Метки: аппарат, рентгеновский

...от исследуемого объекта. Кроме того, на фиг,1 показаны иссле дусмый объект 10 и наблюдатель 11.Задатчик 9 может представлять со-. бой цифровую память постоянных величин, в которой каждому объектупоставлена в соответствие опорнаявеличина, соответствующая требуемомууровню яркости,Рентгеновский аппарат работаетследующим образом.Перед просвечиванием операторнажимает кнопку автоматического задатчика 4 уставок высокого напряжения, соответствующую исследуемомуобъекту. Одновременно на задатчике9 яркости устанавливается опорнаявеличина, соответствующая требуемомузначению яркости в соответствии сфункцией разрешающей способностизрительного анализатора, приведеннойна фиг . 2, где величины 1 1иусловно соответствуют различнымобъектам.Затем...

Номер патента: 1536525

Опубликовано: 15.01.1990

Авторы: Блинов, Владимиров, Даниленко, Ларчиков, Лейченко

МПК: H05G 1/26

Метки: высокого, рентгеновской, трубке

...вы. Мода рассеянного излучения из рас". сеивающего тела 2. Геометрия размещения рассеивающего тела 2 в пучкеи детекторов 5 и 6 в тубусах 3 и 4на этом теле 2 строго фиксирована.В качестве рассеивающего тела 2 можно использовать, например куб из по-.листирола. Выходы детекторов 5 и 6через усилители 7 и 8 подключены квходам схемы 9 деления, на выходекоторой включен индикатор 10.Устройство работает следующимобразом.Свинцовые тубусы 3 и 4 с детекторами 5 и 6 центрируют на соответствующих гранях рассеивающего тела 2.Высокое напряжение Уо на рентгеновской трубке 1 меняют в диапазоне30-130 кВ и получают кривые отношения 1/1 д сигналов с детекторов 6 и5 без фильтра в первичном пучке(кривая 11) и с фильтром (4 мм А 1) (кривая 12), где 1-...

Номер патента: 1536449

Опубликовано: 15.01.1990

Авторы: Блинов, Лейченко, Леонов, Соколов

МПК: G21K 1/02

Метки: растра, рентгеновского, фокусирующего

...ниже пластинки 3 и 4 излучение практически нв проходит (для экспонирования используется мягкое рентгеновское излучение), По истечении требуемого времени экспозиции источник 7 отключают и верхнюю пластинку 2 вы нимают из держателя 1 при соблюдении ;мер по сохранению его положения отно"сительно источника 7, Это может быть обеспечено внешней фиксацией держателя 1. Затем снова включают источник7 и производят второй цикл облучения, в ходе которого облучению подвергает, ся следующая пластинка 3. Укаэанные ;операции повторяют до облучения всехпластинок 2 - 4. Далее пластинки , ,2 - 4 проявляют химическим путем, в ,результате чего в пластинках вытравливаются отверстия в их проэкспониро,ванных зонах, соответствующих проекциям отверстий одной и...

Номер патента: 1536448

Опубликовано: 15.01.1990

Авторы: Блинов, Ларчиков, Лейченко, Леонов, Урванцева

МПК: G21K 1/02

Метки: гамма-излучения, пучка, рентгеновского, сходящегося, формирования

...является обязательным признаком уст-, ройства. Например, он может быть заменен вставкой нужной длины в цент-. ральном коллимационном канале 7 (показана на чертеже пунктиром)выполненной из поглотителя и перекрывающей коллимационный канал 7. На черте- же для удобства рассеивающее тело 4 и конический коллиматор 6 дистанцио: нированы одно от другого. В реальности коническое тело 4 состыковано с коллиматором б.1536448 Конон ставитель хред М.ХО Редактор М.Петров орректор О.Ципле и Заказ 2 Тираж 348 . Подписное осударственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб., д. 4/5 ГКНТ СССР одственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Устройство работает следующим образом.Идущий от...

Номер патента: 1536242

Опубликовано: 15.01.1990

Авторы: Блинов, Валитов, Каракозов, Куракин, Тодер

МПК: E21B 25/18, G01N 1/10

Метки: пробоотборник

...снизу, а падпоршневая и оло сть цил индра 1 6 че р ез ка палы клапанной коробки 15 связана с окружающей средой. При своем движении вверх поршень 17 сжимает пружину 23, так как впускной 20 и выпускной 21 клапаны, связанные толкателем 22, остаются на месте, удерживаемые давлением рабочей жидкости на впускной клапан 20. В это времябоек 18, захватив подвижную втулку 24 упорным кольцом 19, перемещает ее верх, сжимая прукину 26. В конце хода вверх поршень 17 наносит удар по выпускному клапану 21, который нод действием энергии удара и силы сжатой пружины 23 через толкатель 22 открывает впускной клапан 20 и перекрывает отверстия.в клапаннои коробке 15, а боек переставляет подвиж; ую втулку 24 в крайнее верхнее положение в котором она...

Номер патента: 1535968

Опубликовано: 15.01.1990

Авторы: Блинов, Валитов, Каракозов, Тодер, Турянский

МПК: E21B 25/18, E21B 49/02

Метки: пробоотборник

...1.Пробоотборник связан с илавсрлством (не показано) каналом 14 подвода энергии (например, шлангом) и грузовым тросом 15, соединенным с лебедкой плав. средства (не показана).Пробоотборник работает слелук)нсим образом.В исходном положении (фиг. 3) пробоотборник, подвешенный на грузовом тросе 15, переводят через фальшборт плавсредства. При этом откидные лапы 3 с поплавками 4 расположены параллельно оси пробоотборника и зафиксированы от проворота в шарнирах 8 подпружиненными стопорами 12, а нижний торец подвижной вулки 2 упирается в выступ башмака когниковоо набора 1, ограничивая перечегс(ни опорного узла в осевом направлении.Пооцередным нажатием на рукоятки пол. пружиненных стопоров 12 выводят их из зацепления со стопорными кольцами 11...

Номер патента: 1534709

Опубликовано: 07.01.1990

Авторы: Блинов, Новиков

МПК: H02P 1/40

Метки: асинхронным, трехфазным, электродвигателем

...подается сигнал на третий вход второго логического элемента 4 И 16, после чего становится возможным включение второгоуправляющего триггера 5 по очередному сигналу, поступающему на первыквход второго логического элемента 4 И16 от первой. ячейки 21 фазирования, 25 При выключении первого управляющеготриггера 4 снимается разрешение нагенерацию импульсов, управляющих вентилями группы "вперед", а при включении второго управляющего триггера5 поступает разрешение на генерациюимпульсов, управляющих вентилями группы "назад", в результате чего двигатель реверсируется. Диаграмма режимареверса без динамического торможения 35приведена на фиг.2.При снятии сигнала управления"Назад" и при отсутствии сигнала управления "Вперед" с выходов первогои...
