Блинов

Номер патента: 1422167

Опубликовано: 07.09.1988

Авторы: Блинов, Бурнакин, Герасимов, Нестеров, Панков, Поляков, Филоненко

МПК: G01R 19/15

Метки: измерений, расплавленных, солях, электрохимических

...составляющей в общей величине потенциала элек р трода электрохимической ячейки.На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит потенциостат 1,15 выход которого подключен к входу усилителя 2 постоянного тока и информационному входу управляемого ключа 3, выход которого соединен с общей шиной, а вход управления подключен к выходу управляемого генератора 4 импульсов и управляющему входу регистрирующего прибора 5, вход которого через электрохимическую ячейку б подключен к выходу усилителя 2 постоян ного тока.Устройство работает следующим образом.Потенциостатом 1 задается режим проведения исследований: гальванопотенциостатический или гальванопотенциодинамический. Сигнал с его выхода поступает на вход...

Номер патента: 1421786

Опубликовано: 07.09.1988

Авторы: Аршин, Барменков, Блинов, Брижань, Дервоед, Кейко, Мазунин, Марченко, Поповцев, Славин, Халамез

МПК: C21D 11/00

Метки: заготовок, индукционной, нагревом, печи, проходной, трубных

...транспортирующего рольганга и валков редукционного или калибровочного станаустанавливая скорость движения трубной заготовки, необходимой для нагрева до заданной температуры наиболеехолодного участка трубной заготовки при номинальной мощности индукционной печи. Эта скорость будет поддерживаться на постоянном уровне дотех пор, пока через печь не пройдетвся заготовка и в нее не войдет новая.В это время сигнал о вхождении в 25индукционную печь участка трубнойзаготовки постоянной температуры с .второго выхода формирователя 8 импульсов подается на блок 5 памятитемпературы по участкам заготовки,разрешая выдачу на второй узел 12.сравнения сигнала о температуре пер. вого участка трубной заготовки,Сигнал 1 ; в узле 12 сравнениявычитается из...

Номер патента: 1420062

Опубликовано: 30.08.1988

Авторы: Алексеева, Барсегян, Блинов, Рахштадт, Утенкова

МПК: C22C 38/38

Метки: немагнитная, сталь

...ее резко снижается,чтоотрицательно сказывается на проведении операции холодной пластическойдеформации с большими степенями об"жатия, Суммарное содержание углерода и азота менее 0,45% не обеспечивает сохранение немагнитной структуры после сильной пластической деформации, при этом уровень деформационного упрочнения оказывается низким,Легцрование стали хромом в количестве менее 12% делает ее некоррозионностойкой, а концентрация хрома свыше 14% приводит к образованию послезакалки стали о -феррита. При содержании марганца ниже 16% аустенитне стабилен по отншнению к-ф с мартенситному превращению в процессепластической деформации, а увеличение концентрации марганца до 19% ивыше приводит к повьппению энергиидефектов упаковки и,...

Номер патента: 1418781

Опубликовано: 23.08.1988

Авторы: Блинов, Качанов, Коденцев, Эмке

МПК: G06M 7/02

Метки: счета, штучных

...на один извходов компаратора 3 и вход источника2 опорного напряжения, с выхода которого напряжение поступает на другойвход компаратора 3 и вход формирователя 5 тока, имеющего высокое входноесопротивление (1 МОм), уменьшающеетоки утечки интегрирующей цепи источника 2 опорного напряжения. Ток с выхода формирователя 5 поступает навход преобразователя 6, компенсируяизменение величины тока с фотоприемника 10, поступающего на вход преобразователя 6 тока в напряжение, истабилизируя тем самым рабочую точкупреобразователя 6,,Припролете изделия 9 через зонучувствительности фотодатчика 1 на выходе последнего вырабатывается импульсный сигнал, величина которогопропорциональна изменению освещенности фотоприемника 10, обусловленному 3540 45 50 55 10...

Номер патента: 1416560

Опубликовано: 15.08.1988

Авторы: Блинов, Горохов, Малков, Пермяков

МПК: D06B 23/08

Метки: жгута, раскручивания, ткани

...начинает вращать направляющий элемент 1 с закрепленными на нем роликами 4 и датчиком обнаружения направления крутки жгута ткани в направлении по часовой стрелке. Ввиду того, что ролики 4 подпружинены между собой6560 3141 пружиной 6, они начинают раскручивать жгут.В период раскрутки жгута происходит принудительное вращение его, которое может вызвать ложное срабатывание датчика, так как ложное перемещение роликов 9. Но этого не происходит, так как эти ролики вращаются вместе с направляющим элементом 1 и роликами 4, исключающими относительную скорость роликов 9 и жгута при принудительном вращении последнего. Поэтому датчик обнаружения направления закрутки жгута отслеживает фактическую крутку жгута ткани,.движущегося вдоль направляющего...

Номер патента: 1416550

Опубликовано: 15.08.1988

Авторы: Блинов, Гордеев, Гусаков, Успасских

МПК: D03D 49/60

Метки: батанный, механизм, станка, ткацкого

...радиус кулачка, Приследующем обороте главного вала рабочий ход берда становится длинными все предыдущие уточины смещаются,и располагаются одна над другой ввертикальной плоскости. Затем циклпрокладывания повторяется,Таким образом, обеспечивается многообразие вариантов сочетания коротких и длинных ходов берда.Во-первых, это достигается изменением угда поворота кулачка 8 эаодин оборот главного вала станка.Если, например, кулачок поворачивается на 90 эа один оборот главного ва/ла, то полный оборот кулачок делаетза 4 оборота главного вала. Тогдацикл прокладывания равен четырем,причем бердо имеет три коротких хода(отличающихся друг от друга на определенную величину) и один длинный.Передаточные отношение ат храпового колеса 11 к кулачку 8...

Номер патента: 1414872

Опубликовано: 07.08.1988

Авторы: Блинов, Витик, Заблоцкий, Клевцов, Любимов, Усенко, Шленков

МПК: C21D 9/63

Метки: высокотемпературную, газовой, печь, подушке, полосы, протяжную, транспортирования

...в камере и газоходах при гринятом соотношении циклов составляет более 10 с,что ведет к охлаждению газа.Уменьшение, времени цикла работыкамеры (мекее чем 6 с) приводит кусложнению привода мембранных нагнетателей газа и сложности точного соблюдения соотношения времени цикловвсасывания и истечения,На фиг. 1 показана схема режимаподачи газа в комплеке из трех камер; ка Фиг. 2 - устройство для осуществления предлагаемого способа.Устройство содержит распределительные газовые камеры 1 с соплами 2,подсоедикенкь 1 е параллельно с патрубками 3 всасывания к мембраннымнагкетателям 4 с приводным штоком 5,Под действием приводного штока 5мембрана в нагнетателе отходит назади под ее действием происходит всасывание газа через сопла 2 н,цополнительный...

Номер патента: 1414842

Опубликовано: 07.08.1988

Авторы: Блинов, Гаврилов, Голев, Кислицына, Матвеев, Миронов, Рязанов

МПК: C07C 5/32, G05D 27/00

Метки: дегидрирования, процессом, углеводородов

...его обработка регулятором 13,или же не успело отработать из-за запаздывания предыдущее управляющеевоздействие Б, поступающее на входрегулятора 13 . В этом случае логический блок 18 вырабатывает выходнойсигнал У = О, который размыкает ключ5. На входе сумматора 7 остается прежнее значение управляющего сигналарегулятора 3, хранящееся в запоминающем устройстве 6,Такое взаимодействие блоков 1-19направлено на снижение отрицательноговлияния на качество регупирования5 1414842инерционности канала "Расход топлив- тного газа - температура над слоем ка- чтализатора" за счет компенсации изме- ннений расхода теплоносителя (пара)5тего температурой и учета блоками 16- ч19 запаздывания в канале "Темпера- гтура пара - температура над слоем...

Номер патента: 1414633

Опубликовано: 07.08.1988

Авторы: Блинов, Романов, Сергацкий, Чаюн, Шангин

МПК: B25J 15/00

Метки: головка, захватная

...3;хватпого органа 4 к поверхОст:3 чл 15 и 5 9. При этом цилиндр 1 нао ш-.,:я Относительно корпуса 6 выходОгь звси в зафиксированном фиксатором 7 гсйг ралыОт положении. Рабочий инстручен3 с Оршеу 2 находятся в исходном поаж,нии, Определяемом свободным состояипеу Пру:кипы 8.Для оказания силового воздействия на поверхность изделия 9 цилиндр 1 по внешней команде расфиксируют фиксатором 7, а в обпей камере цилиндраи захватного Органа 4 с помощью пневмосистемы (5 е показана) создают разрежение, под действием которого поршень 2 вместе с рабочии инструментом 3 перемещается в направлении поверхности изделий 9, сжиЕиая пружину 8. Поскольку кромки захват:Ого ор ана 4 обычно выполняются из мяг 14633 фордула изобретения 5 О 5 20 30 2кого...

Номер патента: 1414632

Опубликовано: 07.08.1988

Авторы: Блинов, Романов, Сергацкий, Чаюн, Шангин

МПК: B25J 15/00

Метки: головка, захватная

...эластичной рубашки 1, жестко закрепленной на рабочем инструменте 2, установленном на корпусе 3 выходного звена робота с , помощью фиксатора 4 относительного положения рабочего инструмента 2. Фиксатор 4может быть выполнен, например, в виде электромагнита.Захватная головка работает следующим 15 образом.Робот перемещает захватную головку по заданной программе в точку обработки на , поверхности изделия. Положение рабочего инструмента 2 относительно корпуса 3 вы ходного звена при перемецении его из , исходного положения в первую точку обработки фиксируется фиксатором 4.После легкого прижатия кромки эластичной рубашки 1 к поверхности изделия с усилием, достаточным для обеспечения при легация кромки по всей длине ее окружности, фиксатор 4 по...

Номер патента: 1414512

Опубликовано: 07.08.1988

Авторы: Блинов, Теленков

МПК: B23B 29/02

Метки: оправка, расточная

...гайки 9 на одном коцце стержня 7 и гсловки 1 О на другом его конце. Гайка 9 и головка 10 размещены соответственно в пазах 11 и 12 корпуса 1.Учел сжатия стержня 8 выпслцен в виде установленного в отверстии 13 хвостовика 2 винта 14, контактируюшего со стержнем 8, и упора 15 в коргсе 1. Хвостовик 2 имеет квадратное поперечное сечение, а цилиндрическая часть корпуса 1 заключена в трубчатый кожух 16,При подготовке огравки к работе в стержне 7 посредством гайки 9 создают цапряжение растяжения, а в стержне 8 посредством винта 14 - напряжение сжатия, При этом в корпусе 1 создают напряжения в пределах упругой деформации, равные по величине и прс 1 тивоположцо направленные напря 5 1 О 15 20 25 30 жециям, возникающим в цем в процессе работы. Затем...

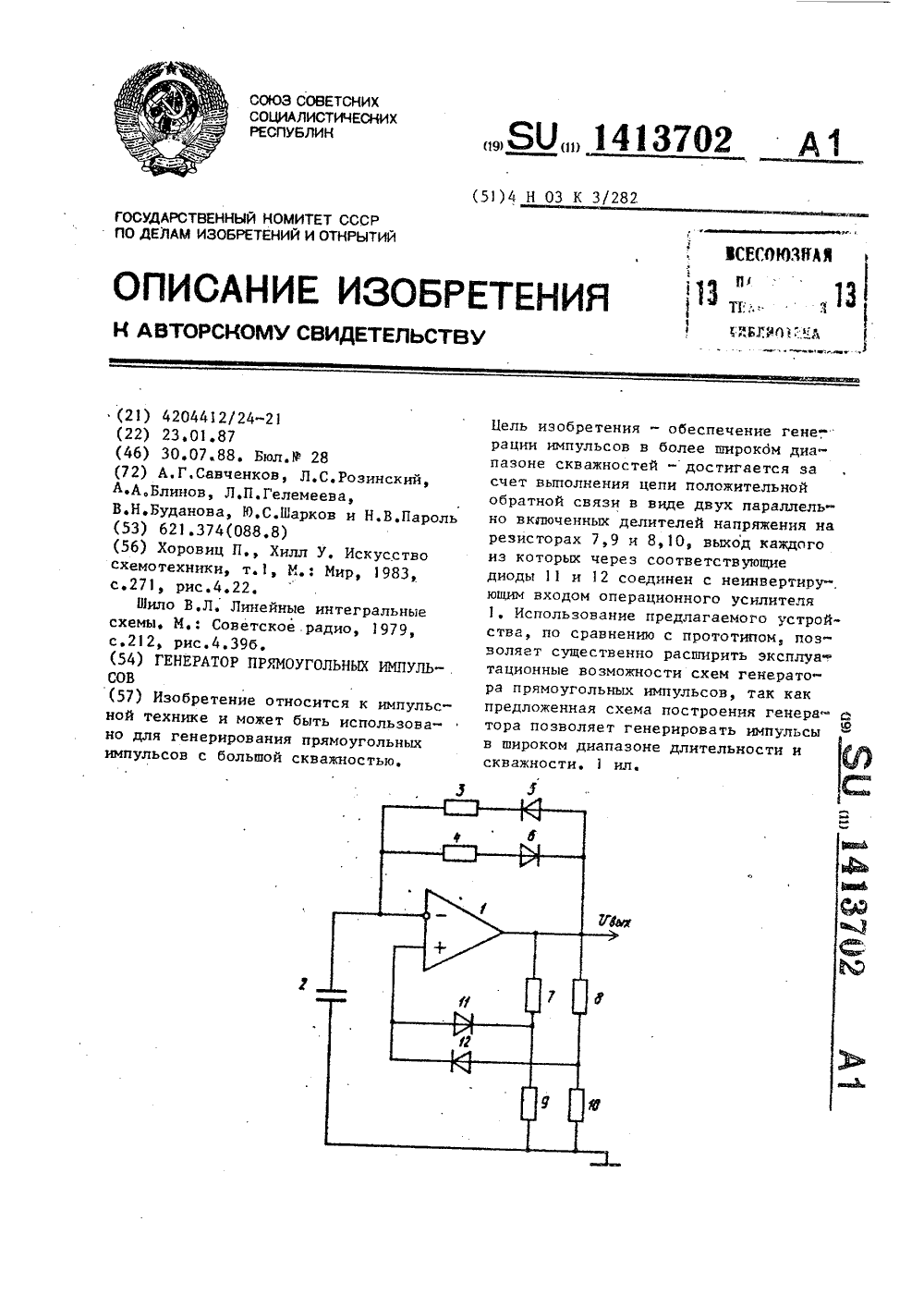

Номер патента: 1413702

Опубликовано: 30.07.1988

Авторы: Блинов, Буданова, Гелемеева, Пароль, Розинский, Савченков, Шарков

МПК: H03K 3/282

Метки: генератор, импульсов, прямоугольных

...ли напряжения, выходы которых через диоды 11 и 12 соединены с неиивертирующим входом операционного усилителя 1.35Генератор прямоугольных импульсов работает следующим образом.Допустим, что при включении питания на выходе операционного усилителя 1 установилось положительное напряжение. Конденсатор 2 начинает зарякаться через последовательно включенный диод 5 и резистор 3 с постоянной времени, определяемой конденсатором 2 и резистором 3. Процесс заряда конденсатора 2 продолжается до тех пор, пока напряжение на иннертирующем входе операционного усилителя 1 не превысит напряжения на его неинвертирующем входе, определяемого отношением сопротивления резисторов 8 н 10. Когда это произойдет напряжение на выходе операционного усилителя скачком...

Номер патента: 1413260

Опубликовано: 30.07.1988

Авторы: Блинов, Вихирев, Володин, Попков

МПК: F02M 65/00

Метки: дизеля, насоса, производительности, топливного

...11, который суммирует общее коли 1413260чество поступающих импульсов. Текущее содержимое счетчика-интегратора 11 отражается схемой индикации 12.По прошествии определенного периода, определяемого продолжительностью впрыска топлива в цилиндр (5 - 35 градусов поворота коленчатого вала в зависимости от типа дизеля и величины цикловой подачи, пиковый детектор 4 выделяет сигнал, который соответствует процессу отсечки подачи топлива и посадки иглы. По переднему фронту этого сигнала осуществляется возврат формирователя временного интервала 5 в состояние логического 0. В этот момент содержимое счетчика циклов 16 увеличивается на единицу, а на третий вход схемы совпадения 10 поступает сигнал запрета, что прерывает последовательность импульсов,...

Номер патента: 1409993

Опубликовано: 15.07.1988

Авторы: Блинов, Кулешов, Хорев, Шилов, Шифрин

МПК: G05F 1/46

Метки: мера, постоянного

...ток, протекающий по це 45пи с последовательно соединеннымирегулирующим органом 5, нагрузкой 8и катушкой 4 магнитной индукции, создает в последней постоянное магнитноеполе. Квантовый преобразователь 3преобразует с высокой степенью точности магнитную индукцию этого поляв электрический сигнал, частота которого сравнивается с частотой опорного генератора 1 в узле 2 сравнениячастот. В результате на выходе узла2 сравнения частот появляется сигналошибки, пропорциональной изменениямвоспроизводимого тока. Этот сигнал поступает на управляющий вход регулирующего органа 5 и поддерживает его выходной токоеК ,где Г, - частота опорного генератора1;ОО - коэффициент преобразованияквантового преобразователя3;К о - коэффициент преобразованиятока в...

Номер патента: 1409679

Опубликовано: 15.07.1988

Авторы: Афанасьев, Блинов, Ивлюшкина, Круглов, Кунгуров, Львов, Максутов, Малолетнев, Меликьян, Модов, Пойменов, Харитонов

МПК: C22C 38/58

Метки: аустенитная, сталь

...970 58 1000 Изобретение относится к металлурии специальных сталей, а именно к оставу аустенитной нержавеющей стаи для высоконагруженных деталей иэелий специального назначения, рабо 5 тающих н условиях ударно-циклических Нагрузок в области малоцикловой усталости.Цель изобретения - повышение сопотивления усталости стали при ударо-циклических нагрузках,Образцы сталей, которые выплавлеы в лабораторных печах открытым способом, вырезали из прутков диаметром 1 ч мм, полученных путем конки слитковопри 1150 С охлаждением на воздухе.Результаты испытаний приведены,в таблице.Предлагаемая сталь превосходит 20 известную по сопротивлению ударной усталости (число циклов И до разрушения) более, чем на 35%, и по сопротивлению распространения усталостной...

Номер патента: 1409676

Опубликовано: 15.07.1988

Авторы: Банных, Блинов, Домуховский, Набичвришвили, Пирцхалайшвили, Пойменов

МПК: C22C 38/38

Метки: немагнитная, сталь

...влечения, сварных конструкций, работающих при комнатной и низких темпера урах транспортного и энергетического машиностроения.Цель изобретения - повышение удар ой вязкости при комнатной и отрицаельной температурах до (-196):С и коррозионной стойкости стали.Составы и сравнительная характеистика по механическим и коррозион цым свойствам предлагаемой и извест ой стали после закалки от 1050 С во оду приведены в табл.1 и 2 соответтвенно.Слитки массой в 10 кг выплавлены 20 о обычной технологии, прокованы на рутки сечением 2020 мм и подвергнуы закалке от 1050 С в воду. Известная сталь уступает предлага мой по величине ударной вязкостири отрицательной температуре до -196)оС более, чем в 4 раза, по корозионной стойкости в синтетической...

Номер патента: 690689

Опубликовано: 23.06.1988

Авторы: Блинов, Волков, Павлов, Попов, Терехов

МПК: B08B 7/04

Метки: длинномерных, электродуговой

...а эо ухудщаетпроцесс теп".,лопередачи. Кроме того, минимальноечисло барабанов при"очистке"йзделийс двух сторон равйо двум."Цельдостигается тем, что устрой-ство имеет вакуумную камеру, приэтом электроды установлены на входеи выходе вакуумной камеры, а охлаждающий барабан размещен между электродами и имеет"расположеннмес двухсторон экраны, в которых выполненыщелидля прохода очищаемого изделия.На чертеже изображена принципиаль" ная Схема устройства.Устройство Содержит вакуумную камеру 1 с входным 2, промежуточным 3и выходным 4 отсеками. Отсеки отделе ны один от другого екранами 5, в которых имеются щели 6. Во входном ивыходном отсеках размещены дисковыеэлектроды 7, закрепленные на штоках8. Штоки установлены подвижно с возможностью...

Номер патента: 1401652

Опубликовано: 07.06.1988

Автор: Блинов

МПК: H05K 1/18

Метки: печатных, плат

...согласно координатНой сетке проверяемой платы 3 илисогласно контролируемым точкам, Состороны проверяемой платы 3 отверстия 15оИмеют конусность 10 - 20 на глубинудо 3 мм. В отверстия запрессованывтулки 4, причем со стороны платы 3они утопают до 1 мм и развальцовапыдо плотного прилегания к конусной час.20тИ отверстия, а с противоположнойстороны втулки 4 выступают,Внутри втулок 4 по скользящей посадке установлены иглы 5, выполняющие роль контактов, один конец которых заострен, а другой имеет зацепы,ИГлы 5 с втулками 4 связаны пружинами 6, концы которых припаяны к иглам5 и выступающим частям втулок 4. Квыступающим частям втулок 4 припаяны проводники 7, которые выводятсяна разъем 8, Свободное состояние пружйн 6 - сжатое, при этом...

Номер патента: 1399724

Опубликовано: 30.05.1988

Автор: Блинов

МПК: G06F 3/02

Метки: ввода, информации

...2 и счетчик находится н состоянии выборки столбцасоответствующего нажатой клавише, ана управляющий вход второго счетчика3 подается разрешение, обеспечиваяпоочередное подключение мультиплексо-.ром 4 строк матрицы 8 коммутационныхэлементов к второму блоку 11 защиты от дребезга до тех пор, пока не будет подключена строка, соответствующая нажатой клавише. При этом с выхода "Нажатие" второго блока 11 защиты от дребезга на вход синхронизации регистра 5 и на вход сброса регистра 1 О сдвига поступает сигнал, который записывает с первого 2 и второго 3 счетчиков в регистр 5 код, соответствующий нажатой клавише, и сбрасывает нсе выходы регистра 10 сдвига,в состояние логического нуля, запрещая работу счетчиков 2 и 3, В этом состоянии схема...

Номер патента: 1399400

Опубликовано: 30.05.1988

Авторы: Блинов, Милявский, Моисеенко, Хорунжий

МПК: E02D 35/00

Метки: выравнивания, зданий, сооружений

...обеспечивает плавное пе"40 ремещение здания без применения растворителей или электроразогрева, Коль,цевой зазор между блоком пластичного материала 4 и оболочкой 1 упрощает монтаж устройства, Этот зазор заполняется сыпучим материалом, что исключает выдавливание рабочей среды через возможные зазоры в соединениях секций оболочек вследствие арочного эффекта сыпучих материалов.Оболочка выполнена составной но высоте иэ разъемных секций 6 в виде металлических колец, каждое из которых состои из двух полуколец, состыкованных разъемными соединениями. При этом секции б по высоте уставов 55 лены с зазорами, перекрытыми нащельниками 7. Высота зазоров определяется по формуле ь=5+Ус,где 5 " деформация слоя блока пластичного материала высотойЬ + Ь при...

Номер патента: 1399107

Опубликовано: 30.05.1988

Авторы: Блинов, Глухов, Засосов, Щеколдин

МПК: B24D 18/00

Метки: алмазного, инструмента

...нагрева свыше 5 град/мин происходит чрезмерно интенсивное газовыделение, которое образует неоднородную пористость и значительно разупрочняет связку, а это нарушаетстабильность процесса шлифования, повышает износ инструмента и несколько ухудшает качество обработки. При изменении скорости нагрева от 0,5 до 4 град/мин структура инструмента практически не изменяется. Скорость нагрева, равную 2-.,3 град/мин,можно счи39910735 тать оптимальной, Нагрев формы смассой при спекании производят нтермостате и начинают нагрев от комнатной температуры. Это условие должно выполняться, потому что фори,в которых производят спекание массы,массивны и для равномерного разогре-ва требуется постепенное увеличениетемпературы.П р и м е р. Изготавливают...

Номер патента: 1399037

Опубликовано: 30.05.1988

Авторы: Блинов, Мельников, Сергацкий, Чаюн, Шангин

МПК: B23K 9/10

Метки: процесса, сварочного

...до положения, близкого к сварочному органу 20. На третьем выходе панели 8 управления одновременно с началом возврата сварочного органа 20 в исходное положение формируется сигнал, по которому открывается четвертый элемент 18 И для прохождения импульсов от генератора 10 на второй (вычитающий) вход адрес ного счетчика 13. Адресный счетчик 13 производит считывание информации с запоминающего устройства 14 в последовательности, обратной процессу записи. При этом, каждая логическая единица, появляк)шаяся на выходе запоминающего устройства 14, через второй элемент 16 И и элемент 2 ИЛИ вызывает срабатывание дефектоотметчика 7.Первый и второй элементы 15 и 16 И, а также элемент 12 ИЛИ используется для того, чтобы организовать два режима...

Номер патента: 1398941

Опубликовано: 30.05.1988

Авторы: Барменков, Блинов, Давыдов, Ивахненко, Калинин, Кудрявцев, Меньщиков, Новиков

МПК: B21B 37/78

Метки: пилигримовым, станом

...управления пилигримовым ста,ном осуществляют следующим ббразом,После формирования пилигримовой 15головки на переднем конце гильзы (затравки гильзы) любым известным способом измеряют длину прокатанногоучастка трубы за каждый оборот пили-,гримовых валков, например, используя 20лазерный измеритель длины либо линейку, состоящую из фотодатчиков, которые по сигналу от датчика угла пово-.рота валков измеряют длину прокатанных участков трубы,Сравнивают длину прокатанного участка трубы за.каждый оборот валковс номинальной величиной, выбираемойсогласно таблице прокатки. Увеличивают скорость перемещения каретки подающего аппарата, если длина прокатанных участков трубы за каждый оборот валков меньше номинальной, на величину, пропорциональную от...

Номер патента: 1398022

Опубликовано: 23.05.1988

Автор: Блинов

МПК: H02H 7/12

Метки: вторичного, системы, электропитания

...дешифратора 5 подключены и 5. Дешифратор 5 обеспечивает пок входам разрешения мультиплексоров 0 очередное включение в работу мулоту мультиа выходы дешифратора 4 - к вхо- плексоров 6 - 8. При этом на каждый дам управления блока 10 индикации, такт работы генератора 1 импульсов Выходы мультиплексоров 6 - 8 объедине- открывается один из каналов работаюны и подключены к входу одновибрато- щего мультиплексора, Блок О индикара 9 и к входу разрешения блока 10 35: ции устройства заблокирован сигналом индикации, Сигналы от датчиков конт- Лог 1"по входу разрешения, и егороля системы вторичного электропита- индикатор не светится.ния по входным цепям 11 поступают на Если в системе вторичного электроннформационные входы мультиплексо- питания...

Номер патента: 1397776

Опубликовано: 23.05.1988

Авторы: Блинов, Васильева, Овсянников

МПК: G01M 13/04

Метки: качения, масляной, нарушения, пленки, подшипнике, регистрации

...подшипника и валу 5. Дополнительный токосъемник 6 выполнен в видескобы с фиксаторами 7 на концах, спомощью которых он крепится на сепараторе 8 испь 1 туемого подшипника. Токосъемники 2 и 3 через сопротивленияК 1 и К 2 подключены к одному потокуисточника 1 напряжения, а токосъемникб через жидкий (ртутный) контакт 9 - 25к другому полюсу. Регистрирующий прибор 10 (например, осциллограф) включен между дополнительным токосъемником 6 и токосъемниками 2 и 3.Устройство работает следующим образом,Источник напряжения 1 вырабатывает электрическое напряжение настолько.малой амплитуды, чтобы масляная пленка,не была пробита электрическим разрядом. Если во время испытаний под 35шипника (привод, приводящий вал 5 вовращение, не показан)...

Номер патента: 1397715

Опубликовано: 23.05.1988

Авторы: Блинов, Братцев, Логинова, Рейзин

МПК: G01B 7/30

Метки: вала, датчик, поворота, угла

...деления, то участки с наименьшей длиной шага одной группы иагниторезисторов располагаются в промежут Период Т изменения суммарного сопротивления каждой группы магниторезис 360тора равен . Суммарное сопротивле-рние каждой группы магниторезисторов, изменяющееся при повороте вала, можно представить следующими выражениями К,( 1 К,(1 К,( 1 К(1+ 1 с эп рЫ); + 1 с соя рК);1 с в 1 п рм. );1 с соя рк); К, К К з К где К, - среднее значение сопротивления каждой группы в магнитном пале;коэффициент модуляции сопротивлений при изменении магнитного поля;р - число зубцов магнитопровода 2;о - угол поворота вала датчика.Для исключения постоянных составляющих в суммарных сопротивлениях групп магннторезисторов возможно использование мостовых схем измерения,...

Номер патента: 1392353

Опубликовано: 30.04.1988

Авторы: Блинов, Горохов, Смирнов

МПК: G01B 11/02

Метки: размеров

...(по двум ортогональным направлениям) через объективы 1 О и 12 обратного преобразования Фурье попадает на йотоприемники 11 и 13. В мируется распределение интенсивности, соответствующее йункции корреля ции между контуром детали 1 и эталона, записанного на соответствующем йильтре, Фотоприемцики 11 и 13 преобразуют интенсивность света, соответствующую максимуму йункции корредов фотоприемников 11 и 13 электрические сигналы поступают на схему 15 вычитания и в зависимости от того, какой из сигналов больве, на выходе 25 схемы 15 будет положительное или отрицательное напряжение определенного уровня, которое, воздействуя на обмотку электропривода 14, перемещает его в сторону голографических йильтров 6 и 7, записанных с детали с совода 14 (в...

Номер патента: 1390749

Опубликовано: 23.04.1988

Авторы: Блинов, Васильев, Дзлиев, Силкин

МПК: H02M 7/523

Метки: автономный, инвертор, тиристорный

...сопротивление нагрузки 3 согласовано с волно- вым сопротивлением контура коммутацииГ=(1-1 в) (Сг+С з) Сг С,где С - емкость последовательно соединенных двух коммутирующих конденсаторов, участвующих в рассматриваемом интервале, в данном случаеС , С г С, =.С+ С и контур с существует незначительноевремя,После включения диода 19 конденсаторы 11 и 12 продолжают перезаряжаться по контуру а,включающему элементы2-4-5-11-12-8-18-3-2, а конденсатор11 по контуру в,включающему элементы11-16-14-5-11 (интервал 11). В момент, когда ток контура а, проходящий через тиристор 8, достигает нуля,а напряжение на конденсаторе 11 ужестало положительным, ток контура веще не равен нулю. После запираниятиристора 8 через тиристор 5 продолжает протекать ток диода...

Номер патента: 1390558

Опубликовано: 23.04.1988

Авторы: Беленький, Бердышев, Беркаш, Блинов, Булатников, Витик, Соболев, Франценюк, Цейтлин

МПК: G01N 25/32

Метки: автономного, металла, параметров, температурно-временных, термообработки, термоэлектрического, холоднокатаного

...е р. От рулона, установленного на разматывателе передпечью, отрезается полоса длиной300 мм и шириной 2-5 мм. Точно такойже образец отрезается от данного места рулона после того, как металлпройдет термическую обработку в печи.Их двух полос формируют естественнуютермопару, рабочий спай которой нагоревается со скоростью 40 С до температуры, превышающей максимальнуютемпературу в печи (900 С).В процессе нагрева измеряют зависимость термоЭДС естественной термопары от температуры ее спая и,сравнивая полученную кривую с наборомэталонных зависимостей, идентифицирующих различные известные параметрытермообработки, находят кривую, идентичную полученной, Контролируемомурежиму присваиваются следующие параметры, соответствующие режиму отжига и кривой,...

Номер патента: 1390549

Опубликовано: 23.04.1988

Авторы: Блинов, Волосюк, Игнатов, Лейченко, Яковлев

МПК: G01N 23/08

Метки: вычислительных, метрологических, рентгеновских, томографов, фантом, характеристик

...зависимости рентгеновской плотности материала тела фантома и вставок от высокого напряжения на рентгеновскойтрубке томографа.Фантом для контроля рентгеновскихвычислительных томографов представляет собой дискообразное тело иэ полистиролас пазами, в которые введены вставки 2 иэ полистирола с добавкой, в качестве которой использованпорошкообраэный графит,Вставки 2 с добавкой различныхколичеств порошкообразного графитаимеют аналогичную полистиролу энергетическую зависимость рентгеновскойплотности (фиг. 2), что позволяетосуществлять простой контроль метрологических характеристик вычислительных томографов во всем рабочем диапазоне высоких напряжений.Таким образом, использование порошкообразного графита полностьюсохраняет полезную...
