Номер патента: 1020966

Опубликовано: 30.05.1983

Авторы: Балов, Безменов, Васютин, Духовнер, Защеринский, Юлов

МПК: H03C 3/08

Метки: радиоимпульсов, формирователь

...ударного возбуждения,введены последовательно соединенныеэлемент связи, вход которого соединен с отводом катушки индуктивностипараллельно колебательного контураударного возбуждения, преобразовательгармонических колебаний в последовательность импульсов и формирователь сигналов управления ключами,каждый из и выходов которого соединен с управляющим входом соответствующего упоавляемого ключа.На чертеже представлена структурная электрическая схема Формирователя радиоимпульсов.Формирователь радиоимпульсов содержит колебательный контур 1 ударного возбуждения, выполненный из катушки 2 индуктивности и конденсатора 3, и конденсатором 41-4 и, и управляемых ключей 5 -5, источник бсигналов запуска, элемент 7 связи,.преобразователь 8...

Номер патента: 984634

Опубликовано: 30.12.1982

Авторы: Аксенов, Безменов, Воронова, Егоров, Кац, Кутерман, Мазо, Федорова, Шевцов

МПК: B22C 9/10

Метки: литейных, стержней, цилиндрических

...диэлектрического нагрева стержня по всему сечению. Так, при термостатировании в течение 2 с быстрее нагревается в высокочастотном35 поле центральная, а в течение 6 с пер- ферийная часть стержня.На фиг. 1 изображена блок-схема устройства, реализующего способ; на фиг. 2 - разрез Л-А на фиг. 1; на фиг.3"40 разрез Б-Б на фщ. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг, 5 - график "зависимости тангенса угла диэлектрических потерь от температуры и расчетная кривая распределения тангенса угла ди 45 электрических потерь по. сечению цилинд-,рического стержня, обеспечивающая равномерный нагрев стержня в поперечном высокочастотном электрическом поле.Сущность способа заключается в следующем.Стержневой ящик 1, нагретый до О,7- 0,8 температуры...

Номер патента: 959755

Опубликовано: 23.09.1982

Авторы: Безменов, Грушевский, Минцис, Петрушанский, Филякин

МПК: A61B 5/16

Метки: исследований, психофизиологических

...вход - с выходом программного блока 5, блок .10 регистрации, включающий счетчик .11 текущего времени предъявления раздражителя, суммирующий вход которого соединен с выходом правильных ответов анализатора 9, )а выход " с вторым входом счетчика 4 времени предъявления, счетчик 12 минимального времени предъявления раздражителя, соединенный входом через логический элемент.И 13 с вторым выходом счетчика 11 текущего времени, и цифровой компаратор 14, входы которого подключены к выходам счетчиков текущего 11 и минимального 12 времени, а выход - к второму входу логического элемента И 13.Связь между блоком 6 предъявления раздражителей и датчиками 8 ответов осуществляется через испытуемого 15.Устройство для психофизиологических исследований...

Номер патента: 946467

Опубликовано: 30.07.1982

Авторы: Аминов, Безменов, Чубиков

МПК: A01G 25/09

Метки: дождевальная

...управления,На чертеже дана часть водопровщего псяоа машины с водовыпуском.На водопроводящем поясе 1 закреплены посредством штуцеров 2 шланговые водовыпуски 3 с поворотными насадками в виде кранов 4, снабженныхкоромыслами 5, соединенных в группыиндивидуальными тягами б, которыев центре машины соединены с механизмом дистанционного управления. Длязакрытия каждой группы кранов и удер 25 жания их в закрытом положении служитпружина 1, воздействующая на рычаг 8На каждом водовыпуске выполнены пер-,форации 9 для разбрызгивания воды.Работа машины при орсюении расса 30 ды вслед за ее высадкой за один про946467 Формула изобретения НИИПИ Заказ 5380 ираж 699 Подписи г ПП "Патент",д,ул.Проектная, 4 илиал .Ужго ход двух (по одному с каждой...

Номер патента: 695152

Опубликовано: 30.03.1982

Автор: Безменов

МПК: B66C 1/68

Метки: вертикального, груза, захватное, перемещения, плавного

...перемещения вдоль него контргруз 15. Для увеличения интервала грузоподьемности устройства в магистрали 5 имеется отверстие с краном 16. В верхней части гидроцилиндра закреплена косынка с проушиной 17 для навешивания на крюк грузоподъемного механизма.Устройство работает следующим образом. Устройство подвешивается на крюккрана или другого грузоподъемного устройства за проушину 17 и перемещается на рабочее место, где оно подсоединяется к воздушной сети гибким шлангом через трубопровод магистрали 5, Кран 16 в это время закрыт. Затем на устройство прикрепляется груз, После этого контргруз 15 перемещается в положение, при котором клапан закрыт даже в том случае, если в полости рабочего цилиндра установилось максимальное давление,...

Номер патента: 870677

Опубликовано: 07.10.1981

Авторы: Абдуллаев, Александров, Безменов, Володин, Дивеев, Ким, Соколов, Шарифкулов

МПК: E21B 43/00

Метки: газовой, жидкости, забоя, скважины, удаления

...призабойной части продуктивного пласта. Кроме того, продувки большого количества скважин сопровождают- ся значительными потерями газа.Целью изобретения является повышение эффективности удаления жидкости с забоя скважины и возможность предотвращения разрушения призабойной зоны продуктивного пласта.Поставленная цель достигается тем, что механизм подъема жидкости выполнен в виде шнека, жестко связанного с ротором газовой турбинки, причем верхний виток шнека выполнен йерфорированным, а колонна подъемных труб имеет радиальные отверстия ниже газовой турбинки на уровне верхнего витка шнека.На чертеже приведен общий вид устройства.Устройство для удаления жидкости с забоя газовой скважины состоит из подъемных труб 1, верхний конец которых...

Номер патента: 862248

Опубликовано: 07.09.1981

Авторы: Безменов, Болотинский, Заманский, Потапова, Рыскин, Шевченко

МПК: H01F 27/08, H01F 27/30

Метки: высокочастотный, трансформатор

...поверхности вторичной обмотки посредством тепло проводного материала, например компаунда.На фиг.1 изображен предлагаемыйтрансформатор в сборе, общий видуна Фиг.2 " разрез А-А на Фиг.1. Ю Высокочастотный трансформатор содержит магнитопровод 1, первичную2 и вторичную 3 охлаждаемую обмотки, приЧем вторичная обмотка 3 выполнена коробчатой Формы,. внутри которой размещена первичная обмотка 2,а магнитопровод 1 жестко закрепленна наружной поверхности вторичнойобмотки 3 посредством теплопроводного материала 4, например компаун да.862248 Формула изобретения каз 6626/49 Тираж 784 Подписио ИИ т", г. Ужгород, ул. Проект иал ППП "П Описываемый высокочастотный трансформатор работает следующим образом.Электрический ток высокой частотыот...

Номер патента: 841126

Опубликовано: 23.06.1981

Авторы: Безменов, Болотинский, Заманский, Рыскин, Шевченко

МПК: H05B 6/18

Метки: высокочастотногонагрева, детали

...устройство, обуй вид в продольном разрезе; на фиг. 2 в . сечение А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2.841126 формула изобретения Устройство работает следующим образом.Электрический ток высокой частотыот источника питания (не показанногона черт.) подводится по шинам 5 к обмотке 4 неподвижного элемента .1. Пообмотке 4 протекает ток и возбуж 5дает магнитный поток в секции магнитопровода 3 и секциях 10 магнитопровода устройства. Этот поток наводитэлектродвижущуюся силу в шинах 8подвижных элементов 2. Так как этишины замкнуты накоротко, то в них .под воздействием наведенной электродвижущей силы возникает электрический ток, проходящий по шинам 7-9 ипо индуктирующим полукольцам б, которые нагревают поверхность шеек коленчатого...

Номер патента: 831126

Опубликовано: 23.05.1981

Авторы: Безменов, Грушевский, Костюк, Лиманский, Минцис, Петрушанский, Пятигорский, Филякин

МПК: A61H 31/02

Метки: аппарат, вентиляциилегких, искусственной

...в которой происходит преобразование сигнала рассогласования в управляющий сигнал изменения частоты дыхания засчет регулирования временных интервалов 15между вдохами, При этом схема 5 запускаетсяот сигнала, поступающего с датчика начальногоположения (на чертеже не показан) блока 1искусственного дыхания. Объем подаваемойв каждом цикле воздушной смеси заранее устанавливается экспериментатором. Таким образом в соответствии с усредненными показате.лями концентрации СО в альвеолярном воздухе (усреднение получается по нескольким,например 3-5 циклам) происходит управление 25временными интервалами между дыхательнымициклами и регулирование частоты дыханияот минимального значения до максимального.При этом в случае понижения концентрацииСО в...

Номер патента: 802747

Опубликовано: 07.02.1981

Авторы: Армоник, Безменов, Болотинский, Горовой, Мищук, Мясников, Родионова, Трошина, Федорова, Шварцман

МПК: F26B 3/30

Метки: пастообразныхматериалов, сушки

...материал быстро нагревается и сохнет.С уменьшением влажности материала его электрическое сопротивление возрастает, что приводит к снижению мощности, выделяемой в материале, и скорости сушки. После достижения удельного объем-. ного электрического сопротивления материала величины 1005 Ом см наблюдается резкое его возрастание и дальнейший нагрев материала в поле индуктора становится невозможным, последующий нагрев материала проводят лучистой энергией до заданной влажности. Обеспечение большой скорости сушки на этом этапе нагрева достигается за счет того, что к моменту воздействия на материал лучистой энергии его температура достаточно высокая - 100 С, а влажность достаточно низкая - с 50 - 55% до 20-25%.П р и м е р . Проводит сушку...

Номер патента: 802380

Опубликовано: 07.02.1981

Авторы: Безменов, Болотинский, Быков, Гершонок, Громов, Заманский, Коен, Рыскин

МПК: C21D 1/06

Метки: вала, закалки, коленча-того, шеек

...устройство,Устройство содержит петлевой индуктор 1 снабженный термостойкими упорами 2, и держатель 3 нндуктора. На держателе 3 установлено подпружиненное коромысло 4. На одном конце коромысла 4 шарнирно в центре масс закреплен нндуктор 1. Ось шарнира 5 индук. тора 1 и ось 6 шарнира коромысла 4 парал.802380 4 ра 1 (Р) и груза 9 (Е ) уравновешены, и индуктор 1 не оказывает давления на вал 8. 10 Устройство работает следующим образом.Коленчатый вал 8 устанавливают в центрах 113. Индуктор 1 накладывается на шатуннуюшейку 7 коленчатого вала 8. Пружина 10поджимает индуктор 1 к шейке 8 через упо.ры 2, чем обеспечивается постоянный зазормежду индуктирующим проводом индуктора 1и поверхностью шейки 7. Включается вращениевала 8 и рычагов 11....

Номер патента: 752831

Опубликовано: 30.07.1980

Авторы: Безменов, Крючков

МПК: H05K 5/02

Метки: ручка-съемник

...пазами 2, ограничителями 3, направляющими 4 и гнездами 5, планку б с отверстиями 7, захватами 8 и шрифтом 9, рычаг 10 с осью 11, пру. жину 12.Планка б установлена в направляющих пазах 2 скобы 1 и имеет контакт с пружиной 12 и рычагом 10. Отверстия 7 и захваты 8 в планке б смещены относительно друг друга на величину хода. Скоба 1 имеет ограничители 3 в виде упоров, которые обеспечивают два состояния ручки-съемника: исходное (фиг, 3) и рабочее (фиг. 4). В исходном состоянии детали 13удерживаются в съемнике, а в рабочемосвобождены. Ручка-съемник работает следующим образом,Для захвата ручка-съемник базируется относительно деталей 13 по направляющим 4.С помощью рычага 10 планка б до упора перемещается относительно ско";пчаз 4767 2 13...

Номер патента: 746961

Опубликовано: 23.07.1980

Авторы: Безменов, Болтина, Быков, Заманский, Коен, Мазо, Федорова

МПК: H05B 9/04

Метки: вязкости, диэлектрического, нагрева, органических, снижения

...материала и заземлена.На чертеже изображена предлагаемаяустановка, общий вид,20Установка содержит высокочастотныйисточник 1 и технологическое устройствв виде экранированной камеры 2 с расположенной в,.ней подвижной кареткой 3,снабженной механизмом 4 вертикальногоперемещения и рабочим конденсатором 5,"состоящим из неподвижно. закрепленногов верхней части камеры заземленногоэлектрода 6 в виде трубопровода и высокопотенциального электрода 7, соединен- ЗОного свыводом высокочастотного источника. Заземленный электрод 6 выведен запределы камеры 2 и вне ее снабженнагревателем 8, Емкость 9 для обраба тываемого материала установлена на подвижной каретке 3.Работает установка следующим образом.Емкость 9 устанавливается в камерена...

Номер патента: 745025

Опубликовано: 30.06.1980

Авторы: Безменов, Болотинский, Головин, Михайлов

МПК: H05B 5/18

Метки: высокочастотной, индуктор, кольцевой, термообработки

...поверхности витка, а привыполнении его в виде проводника со" сплошным поперечным сечением в проводнике выполнены сквозные поперечные отверстия, в которых установлены; стержни магнитопровода,35Стенки магнитопровода могут бытьэаглублены в проточки, выполненныена боковых поверхностях полувитков .Изобретение поясняется чертежами,где на Фиг, 1 показан общий вид предлагаемого индуктора; на Фиг. 2 - разрез по Л-А Фиг1; на Фиг. 3 - узелТ Фиг, 1 при размещении стержнеймагнитопровода в теле индуктирующихполувитков; на Фиг. 4 - общий видпредлагаемого индуктора при размещении стержней по наружной поверхностииндуктирующих полувитков; на Фиг. 5 -разрез В-В, Фиг. 4.Индуктор для высокочастотной термо обработки машиностроительных деталей состоит из...

Номер патента: 720342

Опубликовано: 05.03.1980

Авторы: Безменов, Гусев, Козырев, Кращин, Поздняков

МПК: G01N 3/42

Метки: микротвердости, нагружающее, прибору

...6, снабженным индентором 7 и сменными вузами 8. Арретируюший механизм нагружающего устройства содержит установленную соосно со штоком 6 Оправку 9 с кольцевой выточкой на торце и со сквозным отверстием, в котором 10 свободно перемещается крьцпка 10 с направляющим стержнем, образующим с кольцевой выточкой оправки 9 камеру 11, сообщающуюся при помощи шланга 12 с источником 13 подачи в камеру сжатого газа и пультом управления (логическим устройством) 14, Высота подъема штока с индентором ограничивается регулируемым упором 15.Работает устройство следующим об разом.При наличии давления в камере 11, исходя из требуемого нормального усилия нагружения, на шток 6 устанавливают сменные грузы 8, выполненные в виде шайб с радиальными прорезями.При...

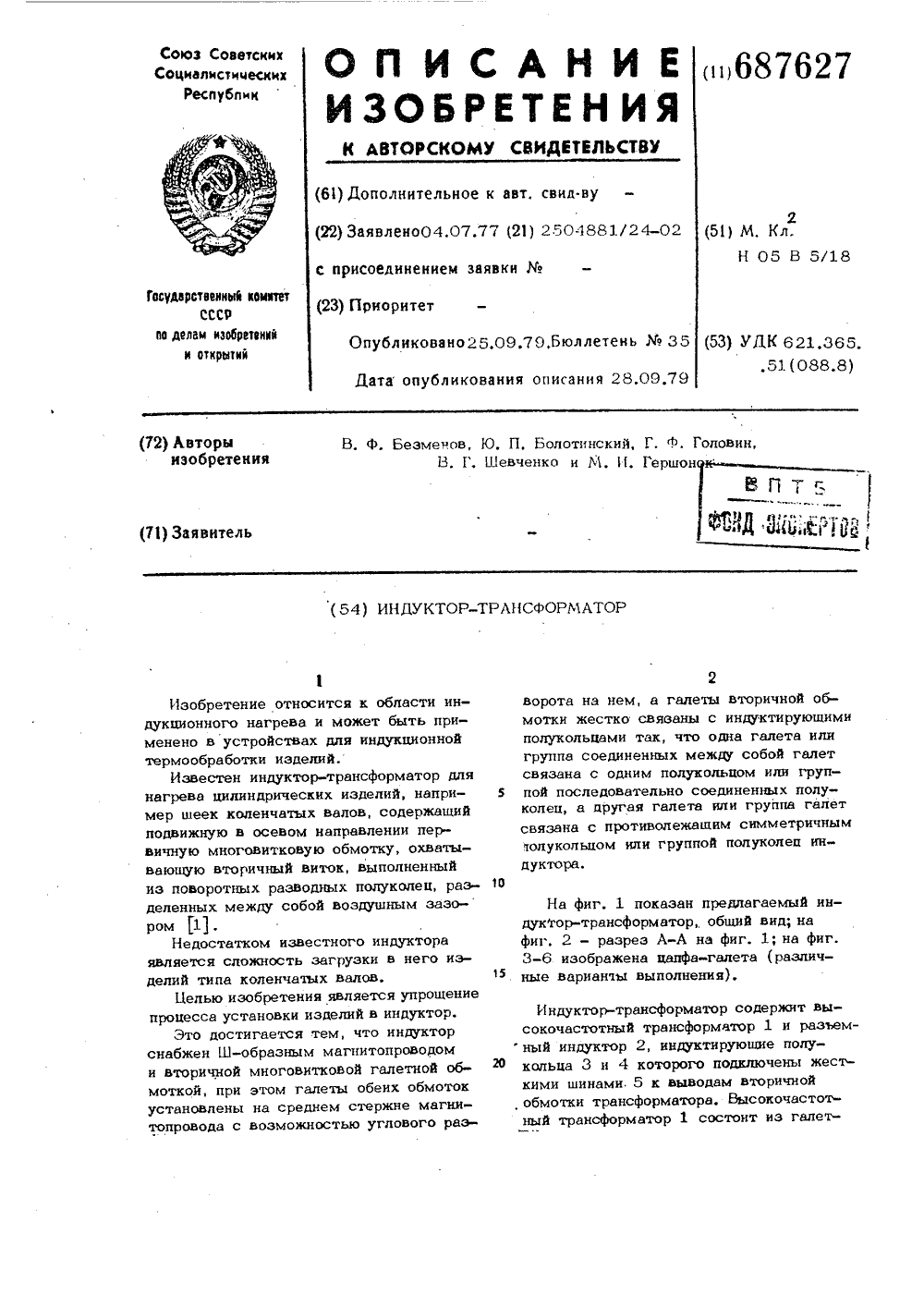

Номер патента: 687627

Опубликовано: 25.09.1979

Авторы: Безменов, Болотинский, Гершонок, Головин, Шевченко

МПК: H05B 5/18

Метки: индуктор-трансформатор

...устройствдля термической обработки машиностроительных изделий. 687 ных обмоток 6 и 111-образного магнитопровода 7, Средний стержень 8 Ш-образного магнитопровода выполнен в виде цапфы и может иметь различные конструкции (см. фиг, 3-6), Цапфа на фиг. 3 состоит из среднего стержня 8 прямо 5 угольного сечения, на который помещены накладки 9 из ферромагнитного материала, например феррита. Цапфа на фиг, 4 образована непосредственно средним стержнем 8 магнитопровода, имеющим цилиндрическую форму. Цапфа на фиг.5 состоит из среднего стержня 8 прямоугольного сечения, на котором помещена втулка 10 из ферромагнитного материала,.15 Во всех вариантах исполнения наружная поверхность 11 цапфы или ее часть выполнена цилиндрической, У каждой галеты 6...

Номер патента: 682232

Опубликовано: 30.08.1979

Авторы: Безменов, Грушевский, Костюк, Лиманский, Минцис, Пятигорский, Филякин

МПК: A61H 31/02

Метки: аппаратом, вентиляции, искусственной, легких

...задатчнком 16 времени, например 10 с.При поступлении нового сигнала внешнего управления в течение этого времени цикл искусственного дыхания повторяется. Таким образом замыкается цикл внешнего управления дыханием.При исчезновении сигнала внешнего управления (повреждение диафрагм ального нерва, обрыв цепи внешнего управления) на время, большее, чем определено задатчиком 16 времени, последний вырабатывает сигнал, который через схему И 17 переключает бистабильный запоминающий элемент 19, цепочка схемы И 20 - схема ИЛИ 21 запирается и сигнал с генератора б паузы поступает на схему И 21 и схему ИЛИ 22. На выходе последней появляется сигнал, включающий блок 7 управления и насос 8. При движении насоса датчики 10 и 11 объема вырабатывают...

Номер патента: 636826

Опубликовано: 05.12.1978

Авторы: Безменов, Болтина, Быков, Заманский, Мазо, Федорова

МПК: H05B 9/04

Метки: высоковязких, непроводниковых, разогрева

...усилия в на правлении их перемещения, например, под действием собственного веса, погружаются со скоростью 10-10 м/с внутрь материала в зависимости от его физических свойств. Проплавляемый 10 участок материала может иметь заданную конФигурацию, например в виде эллипса восьмерки идр., что зависит,от профиля электродов.На чертеже показана картина сило вых линий электрического поля под электродами и приведены расчетные данные удельных мощностей нагрева в слоях материала:а - для смолы марки Э; б - для льда. Эффект погружения электродов в материал при использовании предлагаемого способа разогрева в рассеянном электромагнитном поле может быть использован в области геологии и гляциологии,например,для погружения приборов (солемеров,...

Номер патента: 625068

Опубликовано: 25.09.1978

Авторы: Безменов, Кириллов, Мурашев, Федотов

МПК: F16D 3/48

Метки: безлютовой, крутящего, момента, муфта, передачи

...6 и 7 к поводкам полумуфти 2 с минимально необходимым усилием для передачи номинального крутящего момента без люфта (что сводит к минимуму силы трения, а следовательно, и износ трущихся частей ) .625068 Формула изобретения Составитель И. ЯцуиовТехред О, Луговая Корректор Д.Мельниченко Тираж 198 Подписное Редактор Л, НароднаяЗаказ 5376/32 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий3035, Москва, Ж.35, Раушская наб. д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная. 4За счет регулировки с помгшью винтов, которые через гайки воздействуют на пружины, муфта может настраиваться на очень широкий диапазон передаваемых крутящих моментов (практически от нуля до момента, создаваемого пружиной...

Номер патента: 624085

Опубликовано: 15.09.1978

Авторы: Безменов, Быков, Горовой, Заманский, Мясников, Родионова, Сафонов, Соколов, Трошина, Федорова, Шварцман

МПК: F26B 15/04

Метки: высокой, сушки, сыпучих, токами, частоты

...7 предназначен для загрузки материала, а патрубок 8 - для выгрузки.Материал, подлежащий сушке, через патрубок 7 подают на вращающийся поддон,2По мере продвижения материала вдоль электрода 3 он высушквабтся,нагреваясь в электрическом лоле высокой частоты. Недостатком тются потери матесыпания н местемежду неподвижнымньрч электродом итранспортером, Эдительность и эктеристики устано сушки м тнройства с ихтоками о иисполь ч йщевой т ях р ленностиИзвестна установка для сушки сыпучих материалов токами высокой частоты, содержащая заземленный цилиндрический электрод, установленный на вращающемся поддоне, имеющем круглое основание, и высокопотенциальный спи ралевидный электрод 11 .Канал между электродами имеет сужающееся по ходу материала...

Номер патента: 606056

Опубликовано: 05.05.1978

Авторы: Безменов, Быков, Заманский, Родионова, Трошина, Федорова, Шварцман

МПК: F26B 3/32

Метки: сушки, сыпучих

...установленного к поверхности подвижногоэлектрода под углом, зависящим отсвойств материала, создает сразу после загрузки форму сечения .потока трапецендальную, причем высота у подвижного электрода меньше, чем у неподвиж.ного, т.е. в месте загрузки создается Форма диаметрально противоположнаятой, которая образуется в известнойустановке, В процессе движения и сушки материала форма сечения потока постепенно выравнивается и приобретаетпрямоугольную Форму, что обеспечивает равномерность сушки на протяжениизаключительной стадии сушки и в целом конечного продукта. 35На фиг. 1 изображено устройство,общий вид; на фиг. 2 - разрез А-АФиг. 1,Установка представляет собой экранированную камеру 1, в которой смонтирован конденсатор, состоящий из...

Номер патента: 601100

Опубликовано: 05.04.1978

Авторы: Безменов, Будкин, Иванов, Санков

МПК: B23K 13/00

Метки: более, высокочастотной, двух, металла, полос, сварки, труб

...по направлению ЭДС, индуктированной на последовательно соединенной с этой обмоткой катушке индуктора током, протекающим по другому инпуктору.Сумма этих двух ЭцС равна нулю, что 25 обеспечивает стабильность работы источниковпитания,Однако для известного устройства характерны большие потери мощности так,как пообмоткам компенсирующего трансформатораи подводящим токопроводам протекает токиндуктора, достигающий, как правилотпорядка 8080-10 ООО А, Падение напряженияна обмотках компенсирующего трансформатора. также весьма велико (до 30% напряжения индуктора). Это усложняет согласование нагрузки с источником питания, Кроме того, для токов указанной величинытокопроводы должны выполняться только ввиде шин значительных размеров, из-аа чего...

Номер патента: 581478

Опубликовано: 25.11.1977

Авторы: Безменов, Залманзон

МПК: G06K 15/22

Метки: пневматических, регистрации, сигналов

...в сливной рвссивер 5.; Оставшиеся частицы жидкости образуют однородные капли, используемые для записи.Регистрируемые пневматические импульсыпоступают в. канал управления отклонениемструи жидкости. При единичном значениирегистрируемого сигнала вся жидкость,втеквквиая нз напорного резервуара 1, нап.рввляется в сливной рвссиввр 5, При нулевом значении регистрируемого сигнала формируемые капли попадают на диаграммнуюленту, и производится звписс сигнала.При данной схема регистрация дискретных 5сигналов расчленение струи жидкости на кали осуществляется с целью уменьшения раохода жидкости нв запись. Необходимая величина этого расхода устанавливается путемизменения скважности импульсов, формируе 56мых пневматическим генератором колебаний...

Номер патента: 579327

Опубликовано: 05.11.1977

Авторы: Безменов, Болотинский, Гершонок, Евангулова

МПК: C21D 9/36

Метки: валов, закалки

...плоского шарнирного контакта, вторая 10 шайба 12 которого через шину 13 соедине- на с одним из полюсов источнике высокочастотного тока.Конец 14 полукольца 2 соединен шиной 15 с шайбой 16 плоского шарнирногоконтектв, вторая шайба 17 которого соединена через шину 18 со вторым полюсом источ ника высокочастотного токе,. це показенног нв чертеже.Шайбы 7 8, 11, 12, 16, 17 плоских 20 шарнирных контактов имеют общую изолированную от шайб с помощью втулок 19 ось 20 вращения, Между шайбами 7 и 11 уста новленв изоляционная втулке 21, в между шайбами 8 и 16изоляционная втулка 22. 25Полукольца 1, 2 снабжены механизмом поворота, не показанным на чертеже.Устройство работает следующим образом.Полукольца 1, 2 индуктора устанавливаются в...

Номер патента: 576578

Опубликовано: 15.10.1977

Автор: Безменов

МПК: G06K 15/22

Метки: регистрирующее, струйное

...давление в канале 22, в результате чего жидкость из замкнутого сливного резервуара 6 поступает по линии перекачки 8 в замкнутый напорный резервуар 2; при этом клапан 27 закрыт, так как отсутствует давление в выходном канале 24 триггера 10. При заполнении замкнутого напорного резервуара 2 жидкостью повышается давление воздуха в верхней части последнего, и при увеличении давления до значения, определяемого давлением настройки задатчика 17, создается давление на выходе 19 элемента сравнения 12, и триггер 10 переключается в состояние, при котором создается давление в канале 24, открывающее клапан 27, что обеспечивает сток неиспользованной для записи жидкости 5 по линии слива 4 в замкнутый сливной резервуар 6. При истечении струи жидкости 28...

Номер патента: 561543

Опубликовано: 15.06.1977

Авторы: Аминов, Безменов, Чубиков

МПК: A01G 25/09

Метки: дождевальная

...снабженных рукоятками 5. Рукоятки соединены в секциитягами 6, которые в центре машины соединены с механизмом управления. Для закрепления каждой группы кранов и удержания их взакрытом положении служит пружина 7, воздействующая на рычаг 8. На каждом водовыпуске выполнены перфорации 9 для разбрызгивания воды.Машина при орошении рассады вслед заее высадкой за один проход двух (по одномуг каждой стороны от оросителя) шестирядных рассадопосадочных агрегатов, равных поширине 1/14 части захвата машины, работаетследующим образом.,При перемещении тяги 6 в сторону центрамашины преодолевают усилие пружины , поворачивают рукоятки 5 и, следовательно, краны 4 до положения открыто, после чегофиксируют в этом положении.После полива двух полос поля,...

Номер патента: 555145

Опубликовано: 25.04.1977

Авторы: Безменов, Болотинский, Гершонок, Головин, Евангулова, Шевченко

МПК: C21D 1/12

Метки: индуктор

...закалки. При этом кромки отверстий не имеют оплавлений и трещин,Формула изобретенияИндуктор, содержащий полукольца, соединенные последовательно, на внутренних поверхностях которых в средней части имеется кольцевой паз, а на боковых установлены разрезные магнитопроводящие пластины, отличающийся тем,что, с целью повышения качества закалки путем создания заданного распределения температуры по сечению заготовки, индуктор снабжен дополнительными магнитопроводами, выполненными в виде полуколец переменной ширины и установленными в пазу,Источники информации, принятые во внимание при экспертизе:1. Слухоцкий АЮ., Рыскин С,Е. Иццуктора для индукционного нагрева, "Энергия", Л., 1974, с. 128 - 129,13 Составитель А. ДенисовТехред Г. Родак...

Номер патента: 537787

Опубликовано: 05.12.1976

Авторы: Безменов, Ведерников, Корякова, Крючков, Суворов, Щукин

МПК: B23Q 7/10

Метки: автоматический, писатель

...4, на него устанавливается кассета 1, и три направляющих 7, параллельных оси шпинделя 4, по которым б может перемещаться ограничитель 2, На цилиндрической части штщделя 4 установлены фиксаторы 8, удерживающие кассету 1, а на фланце шпинделя 4 имеется приводной палец 9, передающий вращение кассете 1. Последняя ступень редуктора 5 связана со шпинделем 4 через храповую муфту 10, которая позволяет в случае неполной выработки кассеты 1 привести шпиндель 4 в "нулевое" положение для установки новой кассеты 1, Шаговый двигатель 6 установлен снаружи задней стенки корпуса 3 на радиаторе. Кассета 1 и ограничитель 2 представляет собой диск и поддон, снабженные резьбой по типу соединения20 "винт-гайка". Для предохранения от свинчивания с...

Номер патента: 511495

Опубликовано: 25.04.1976

Авторы: Безменов, Быков, Дудников, Заманский, Мясников, Родионова, Трошина, Федорова, Шварцман

МПК: F26B 3/34

Метки: сушки, сыпучих

...на фиг. 1.Цилиндрический заземленный электрод 1 и высоковольтный электрод 2, вьцтолненньй в виде плоской спирали, установлены перпендикулярно вращающемуся диску 3, который жестко скреплен с электродом 1, Зеземл иный электрод 1 с помощью металлических шин 4 соединен с валом 5 приводного у.-,3ройства (на чертеже не показано). Высоковольтный электрод 2 имеет с диском 3 сколь эящий контакт и снабжен механизмом 6 регулирования шага спирали, который можетбыть выполнен различной конструкции, обеспечивающей перемещение точек соединения высоковольтного алектрода 2 с механизмом 6вдоль прямой линии, соединяющей нх начальное и конечное положения. Механизм 6 регулирования шага спирали может быть выпол- (нен, например в виде винтовой....

Номер патента: 508360

Опубликовано: 30.03.1976

Авторы: Безменов, Болтин, Буксбаум, Громов, Иванов, Кудрявцев, Медников, Рыскин, Сергеев

МПК: B23K 13/00

Метки: высокочастотной, кондуктор, сварки

...шинам 7 лерез изоляцию жестко крепятся шайбы 9 ко. пира. Пружины 10 прижимают контаКты 4 к поверъности свариваемых кромок 11, а пружины 12 прижимают шайбы 9 к кромкам 11 со стороны щели, Пневмоцилиндр 13, который через изоляцию связан с неподвижпыми шинами б, служит для подъема контактов 4 при подаче заготовки, Упор 14 из электроизоляционного материала имеет вырез, плавно сужа 1 О- щийся в нижней части. Сквозь вырез проходят кобанцы подвижных токоподводов 2, Упор 14 служит,для сближения подвииных токоподводов 2 и поворотных шин 7 под действием пневхОцилиндра 13 в тот момент, когда контакты 4 приподняты над кромками 11.Перед подачей заготовки в сварочную клеть кондуктор поднимают в,верхнее положение. Контакты 4 пневмоцилиНдром 13...
