Айзуппе

Номер патента: 1607484

Опубликовано: 20.10.1999

Авторы: Айзуппе, Ялалдинов

МПК: E21B 44/00

Метки: идентификации, нефтепромысловых, труб

Система для идентификации нефтепромысловых труб, включающая опознавательные метки в виде глухих отверстий, расположенных по окружности на наружной поверхности замкового соединения трубы, считывающее устройство, включающее детектирующие элементы, блок управления и соединенный с ним приемный двоичный регистр, выход которого соединен с устройством индикации, состоящим из последовательно соединенных дешифратора и индикатора, отличающаяся тем, что, с целью расширения области применения и повышения надежности идентификации, две крайние метки используются в качестве реперных, количество детектирующих элементов, в качестве которых использованы блокинг-генераторы, равно количеству n + 2, где n -...

Номер патента: 1800872

Опубликовано: 20.10.1999

Авторы: Айзуппе, Добрынин, Ялалдинов

МПК: E21B 44/00

Метки: бурения, моделирования, процесса

Устройство для моделирования процесса бурения, содержащее блок моделирования полного веса бурильной колонны, выход которого соединен с первым входом сумматора, последовательно соединенные блок моделирования скорости подачи бурильной колонны, блок моделирования динамики привода бурильной колонны и блок моделирования переходных процессов в бурильной колонне, второй вход которого соединен с выходом узла моделирования износа вооружения долота, выполненного в виде последовательно соединенных блока моделирования коэффициента износа вооружения долота и блока моделирования изменения скорости бурения, а также узел моделирования износа опор долота, выполненный в виде последовательно соединенных блока...

Номер патента: 1717333

Опубликовано: 07.03.1992

Авторы: Айзуппе, Сечкин

МПК: B25B 23/14

Метки: ключа, машинного, моментомер

...полость 19 втулки 13 заполнена рабочей жидкостью и через трубку 20 соединена с манометром 21,В нижней части втулки 13 имеется радиальное отверстие 22 для заправки рабочей жидкостью, закрытое пробкой 23. ФВтулка 13 с размещенным в ней поршнем 14 со штоком 15, образующими совместно подпоршневую полость 19, и жидкость, заполняющая последнюю, образуют преобразователь усилия,Верхняя надпоршневая часть корпуса закрыта крышкой 24 с отверстием 25.Корпус 3 также имееТ радиальное отверстие 26, служащее для вытекания рабочей жидкости, просочившейся через уплотнения 17.Манометр 21 монтируется на монтажной пластине 2 через амортизатор 27.При сборке многорядная подшипнико 10 вая опора смазывается консистентнай смазкой, которая...

Номер патента: 1442633

Опубликовано: 07.12.1988

Авторы: Айзуппе, Головин, Сечкин

МПК: E21B 19/16

Метки: механизма, привод, соединения-отсоединения, труб

...кинематически связан струбозажимным устройством 3, Узелдокрепления-раскрепления реэьбовыхсоединений. труб содержит силовойцилиндр 4, двустороннюю зубчатуюрейку 5, реечную шестерню 6 с торцовыми зубьями 7, роликовуюмуфту 8свободного хода, имеющую продольные пазы 9, в которых размещаютсязаклиниваемые ролики 10, и кулачковую муфту 11, Муфты 8 и 1 1 жесткосвязаны с ведущим валом 2, а реечнаяшестерня 6 установлена на корпусемуфты 8 с воэможностью осевого пере"мещения, Зубчатая рейка 5 имеет содной стороны клиновой толкатель 12,а с другой - цилиндрический хвостовик 13 с отверстием 14, в котором устанавливается Фиксатор 15 для крепления зубчатой рейки 5 к штоку 16силового цилиндра 4. Последний укреплен на станине 17. Для предотвращения...

Номер патента: 1416675

Опубликовано: 15.08.1988

Авторы: Айзуппе, Гусев, Мишунин, Ялалдинов

МПК: E21B 44/00, E21B 44/02

Метки: бурения, процессом

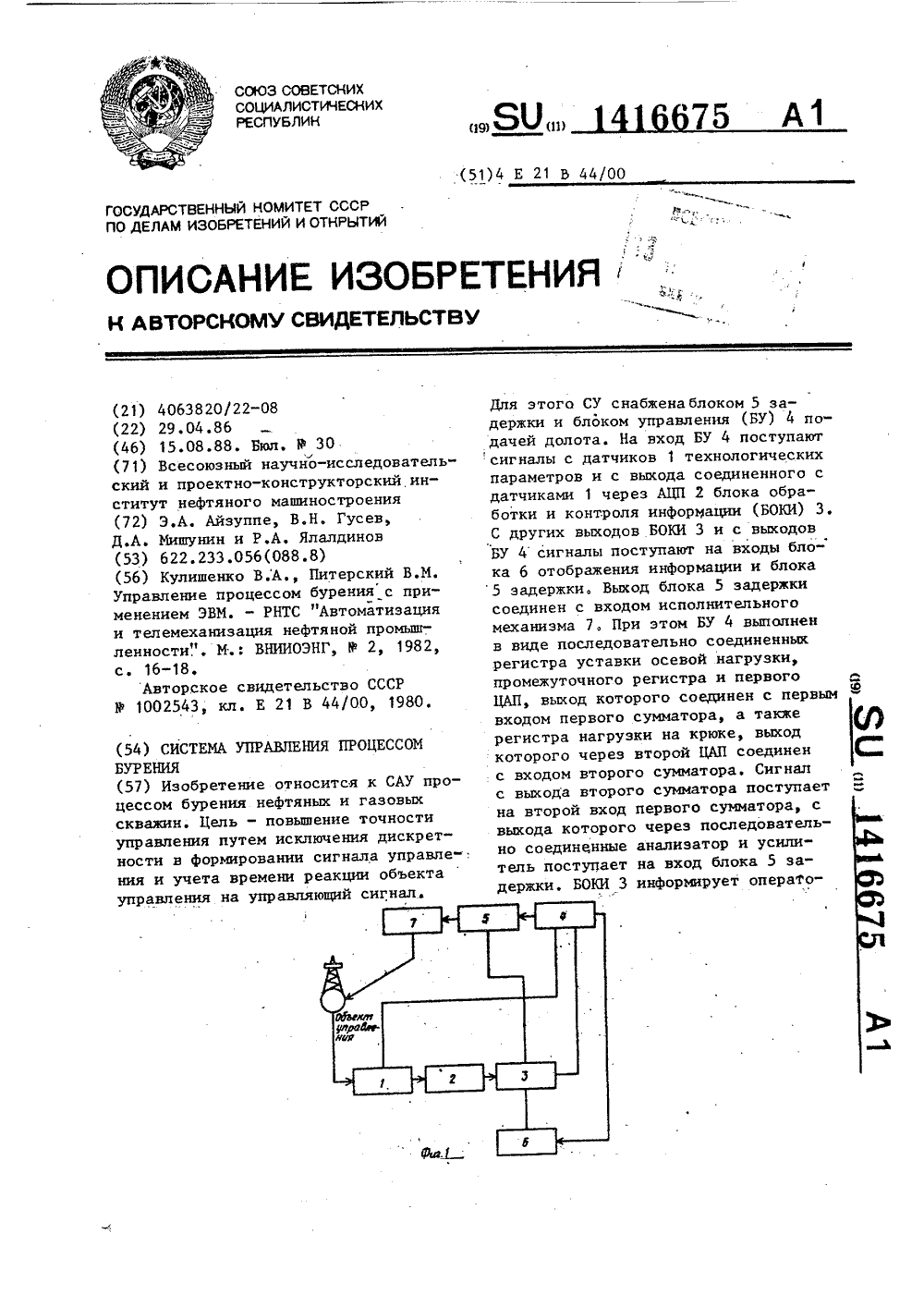

...18,33 и ш = О).Организация вычисления опорного момента М производится в блоках 18.21 - 18.30, 18,34, 18.35 и 18,36.Блоки 20, 26 и 27 (фиг. 3) являются узловыми в алгоритме приработки . долота, приведенного на фиг. 11. В блоке 20 анализируется признак П .представляющийсобой булевскую пере менную:1, если нужно выполнить операцию П = приработкиО, если она выполнена.Итак при П = 0 управление передается блоку 21 (фиг. 3), в противном же случае (П =. 1) выполняется алгоритм приработки долота. Суть этой операции заключается в выполнении процесса бурения с некоторой заданной осевой нагрузкой Р в течение установленного времениВеличина Р зависит от типораз" мера долота. Например, для долот диаметром 269 мм типа ГНУ Р =100 кН,В связи с...

Номер патента: 1298358

Опубликовано: 23.03.1987

Авторы: Айзуппе, Вальдман, Головин, Молойчино, Родштейн, Сечкин

МПК: E21B 45/00, G01L 5/24

Метки: моментомер, роторный

...расположенными на еевнешней цилиндрической поверхностипальцами 2. Муфта 1 размещена внутриведомой муфты 3, выполненной в видецилиндрического стакана с 11-образны 20ми сквозными симметричными закрытымис торцов прорезями 4, в которых размещены шарики 5 и толкатели 6, опорные диски 7 и 8 расположены междуторцами прорезей 4 на ведомой муфте3, толкатели 6 кинематически связаныс шариками 5 и опорными дисками 7 и8Между опорными дисками 7 и 8 установлены опорные подшипники 9 и 10,нажимные диски 11 и 12 и упругие элементы 13 вторичного прибора 14 на ведомой муфте 3 между торцами прорезей.Прорези 4 ведомой муфты 3 закрыты защитными втулками 15 и 16. Ведущаямуфта 1 крепится к ротору буровой установки через отверстия в своем фланце, а ведомая...

Номер патента: 1102907

Опубликовано: 15.07.1984

Авторы: Айзуппе, Богданов, Кузнецов, Сергеев

МПК: E21B 45/00

Метки: барабана, бурильного, вертикальных, инструмента, лебедки, перемещений, поворота, углу

...первым входом блока 3 моделирования навивки талевого каната на барабане лебедки и через делитель 10 с входом счетчика 11 перемещений бурильного инструмента. Выход блока 2 памяти угла поворота барабана лебедки связан с одним из входов блока 8 сравнения и через второй ключ 5 с вторым входом блока 3 моделирования навивки талевого каната, один из выходов которого связан с вторым. входом блока 8 сравнения, а второй выход через блок 9 выбора коэффициентов деления соединенс управляющим входом делителя 10.Выход блока 8 сравнения связан с управляющим входом блока 9 выбора коэффициентов деления, выход блока 8 задания эталонного перемещения бурильного 5 инструмента связан с управляющим входом первого ключа 4, а выход блока 7 определения момента...

Номер патента: 1065586

Опубликовано: 07.01.1984

Авторы: Айзуппе, Муфазалов, Сечкин, Якимов, Янтурин

МПК: E21B 45/00

Метки: моментомер, роторный

...изобретения - Улучшение технологичности изготовления.Поставленная пель достигается тем, что в роторном моментомере, содержащем ведущий механизм с пальцами, передаточный элемент, ведомый механизм, взаимодействующий через опорный диск с упорными подшипниками и с преобразователем усилий, ведомый механизм жестко установлен на валу. ротора, а передаточный элемент выполнен в виде двухзвенного шарнира, один конец которого соединен с ведомым механизмом, а другой- С ОПОРНЫМ ДИСКОМНа Фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2- разрез А-А на фиг. 1.На валу 1 моментомера жестко на-. сажен ведомый механизм 2, а опорный диск 3 установлен на валу 1 моментомера с помощью шпоночного соединения и имеет свободу осевого перемеННИИПИ...

Номер патента: 1036912

Опубликовано: 23.08.1983

Авторы: Айзуппе, Богданов, Бражников, Кузнецов, Кулишенко, Портнов, Сергеев

МПК: E21B 45/00

Метки: буровой, вертлюга, положения, установки

...что требует специальной под вески гибкого шланга и снижает надежность устройства, так как в этом случае гибкий шланг не защи,щен от возможных механических повреждений. 65 Целью изобретения является повышение точности.Поставленная цель достигаетсятем, что в устройство, содержащеезаполненный жидкостью гибкий шланг,подвижный конец которого установлен на вертлюге, преобразовательгидростатического давления жидкости,связанный с неподвижным концом гибкого шланга, введены дополнительный преобразователь гидростатического давления жидкости и блок вычитания, при этом дополнительныйпреобразователь гидростатическогодавления связан с подвижным концом гибкого шланга, а входы блокавычитания соединены с выходамиобоих преобразователей...

Номер патента: 1002543

Опубликовано: 07.03.1983

Авторы: Айзуппе, Карпов, Козловский, Кулишенко, Питерский, Портнов, Рахимов, Сергеев, Шульженко

МПК: E21B 44/00

Метки: бурения, процессом

...система анализирует следующую ситуацию и выдает аварийный сигнал: при выходе нагрузки на долото из заданных пределов; при подаче на РПД ложного сигнала при резком увеличении момента на роторе; при выходе иэ заданных пределов давления промывочной жидкости.Весь смысл введения в систему анализатора контрольной информации сос" тоит в выявлении перечисленных ситуаций помимо блока обработки информации, Блок контрольной информации следит за реакцией системы. Если эта реакция соответствует алгоритму управления - система работает нормально, Если имеются отклонения от 5 алгоритма - выдается сигнал "Сбой", Рассмотрим первый случай - аномальное изменение нагрузки на долото, При этом сигнал с датчика веса попадает в измеритель нагрузки, где в 10...

Номер патента: 977736

Опубликовано: 30.11.1982

Авторы: Айзуппе, Головин, Макалов, Сечкин

МПК: E21B 19/16

Метки: ключа, машинного, моментомер

...усилий содержит гидропоршень 3 и гидроцигиндр 4, связанный линией 5 связи с индикатором6. Через шаровую опору 7 преобразо 97773 бватель усилий связан с направляющиммеханизмом, включающим фланец 8,толкатель 9, опорную плиту 10, силопонижающие двуплечевые рычаги 11 ктягу 12, выполненную с опорной сферической поверхностью и соединеннуюс натяжным тросом 13. В качествепреобразователя усилий может быть,использован также и электрическийпреобразователь.Моментомер работает следующим Ообразом.Усилие Р от натяжного троса 13передается на тягу 12, которая своейсферической опорной поверхностьювоздействует на силопонижающке дву"плечие рычаги 11, В примере конкретного выполнения моментомера, приведенном на чертеже, рычаги имеют отношение плеч 1:2. В...

Номер патента: 899877

Опубликовано: 23.01.1982

Авторы: Айзуппе, Богданов, Бражников, Кузнецов, Кулишенко, Сергеев

МПК: E21B 44/02

Метки: долото, моделирования, нагрузки, осевой, поиска, процесса, эффективной

...моделирования сил трения, блокмоделирования случайных возмущений,блок моделирования переходных процессов в колонне бурильных труб иблок моделирования экстремальнойзависимости механической скоростибурения от осевой нагрузки на долото,причем выходы блоков моделирования сил трения случайных возмущенийсвязаны со входами блока моделирования скорости подачи бурильнойколонны, выход которого соединен совходом блока моделирования динамикипривода бурильной колонны, один иэвходов блока моделирования переходных процессов в колонне бурильныхтруб соединен с выходом блока моделирования динамики привода бурильной капонны, второй его вход связанс выходом блока моделирования износа вооружения долота, а выход связанс одним из входов сумматора и...

Номер патента: 872743

Опубликовано: 15.10.1981

Авторы: Айзуппе, Воронель, Лебедева, Молойчино, Тибущкина, Уланова

МПК: E21B 47/12

Метки: скважинная, телеметрическая

...так как для определения осевой нагрузки используется приближенная формула Барлоу, применимая только для сыпучая тонкостенных труб.Цель изобретенная - повышение точ ности измерения осевого усилия. связи тельной ом дейевой си длиняется и при Форму. Посерис тику осеке ния :6 - осевоенутрецнее внутри с/см ; Р-карркекие, кгс/см , я, кгс/см ,Введены обозначе усилие, кгс; Р . - в трубное давление, к ное (затрубное) давл ЬР - перепад давлени Изобретение относится к бурениюи добыче нефти и может быть примекно для исследования работы трубных колонн, Известна телеметрическая систем я изме ния усилий в трубных коЦель достигается тем, чма снабжена установленными на упгои элементе датчиками радперемещений, датчиком давлрубном пространстве и...

Номер патента: 866143

Опубликовано: 23.09.1981

Авторы: Айзуппе, Кулишенко, Сергеев

МПК: E21B 44/00, E21B 45/00

Метки: бурения, параметра

...блок-схема уст ройства измерения параметров бурения; на фиг. 2 - пример схемного решения устрой ства.Датчик измеряемого параметра 1 соединен через модулятор 2 с одной обмоткой 3 трансформетора 4, имеющей число витков, кратное м, другая обмотка 5 5 ф трансФорматора с числом витков, кратным е -.1, подключена к выходу эмиттерного повторителя 6, вход которого соединен через конденсатор 7 с общим проводом, и через резистор 8, величина которого Я равна входному сопротивлению эмиттерного повторителя, - с обмоткой 9 трансформатора, второй вывод которой соеди 3нен с общим провоцом, к этой же обмоткеподключен индикатор 10.Работа устройства заключается в моделировании зависимости(1)где М; - осредненное значение измеряемой величины в данный...

Номер патента: 863323

Опубликовано: 15.09.1981

Авторы: Айзуппе, Оруджев, Павлова, Сечкин, Суюндуков

МПК: B25B 23/14

Метки: ключ, свинчивания, труб

...с помощью натяж ного троса 7, 11 ри перемещении плеча 4 рычага 3 угол между плечом 4 и тросом 7 изменяется в пределах + 45 . Сила, действующая на трос, передается плечу 4 рычага 3 через направляющий механизм 6 и преобразователь 8 усилий, . при этом она раскладывается на две составляющие: силу, действующую на корпус 10, направляющего механизма 6, и силу, действующую вдоль штока 9, ось которого перпендикулярна рычагу 3 Последняя пропорциональна моменту затяжки и передается на рычаг 3 через 30 35 КЗпоч монтируется на трубе 1 с по - мопюью захвата 2, на который через рычаг 3 с плечом 4 усилие Р передается на свинчиваемую трубу 1. На конце плеча 4 закреплен моментомер 5, имеюший направляюший механизм 6, связанный с натяжным тросом 7, и...

Номер патента: 848608

Опубликовано: 23.07.1981

Авторы: Айзуппе, Кулишенко, Сергеев, Халимтаев

МПК: E21B 45/00

Метки: скоростибурения

...блок управления подключен к управляющему входу счет-. чика и входу "Запись" регистра результата.На чертеже изображена блок-схема предлагаемого устройства .для измере" ния скорости бурения. 4Устройство содержит импульсныйдатчик 1 проходки связанный со счетным входом счетчика 2, а выход пос;леднего связан с входом х сумматора 3 Выход у сумматора соединенс входом регистра 4 результата, выполненного на двухступенчатых 0триггерах. Выход У регистра 4 подключен непосредственно к цифровому 10 входу счетчика 2 и со сдвигом вправонадва разряда к входу индикатора5 и инвертора 6. Выход инверторасоединен с входом х сумматора 3.2Блок 7 управления своими выходами 15 связан с входом "Запись" регистрарезультата и управляющим входомсчетчика.Устройство...

Номер патента: 812911

Опубликовано: 15.03.1981

Авторы: Айзуппе, Гаджибаев, Муртазин, Оловянишников, Оруджев, Сечкин, Султанов, Суюндуков, Янтурин

МПК: E21B 45/00

Метки: моментомер, роторный

...схеме передачи усилий от ведущегодиска 2 к ведомому 3, изображеннойна фиг. 3, диски соединены:плечом рычага а, на одиом коще которого действует 2911 а. усилие Я от приводного двигателя. Еслик другому концу плеча приложить параллельно Р две равные ей и противоположно направленные силы, равновесие системы не нарушается, При этом сила Р,действующая на ось, вызывает вращенйевала ротора, а пара сил Я и Р образует момент, . поворачивающий плечо%рычага.10 Поскольку ведущий и ведомый дискиимеют свободу относительного перемещения, нод действием момента а Р,произойдет поворот рычага на уголиз положения а в положение а . При/15 этом сила Р разложится на две составляющие Р и Р . Р - это сила, вызы 2 1вающая вращение рычага, ей соответствует реакция...

Номер патента: 697702

Опубликовано: 15.11.1979

Авторы: Адылшин, Айзуппе, Орлов, Оруджев, Прокопенко, Суюндуков

МПК: E21B 17/00, E21B 44/00

Метки: бурильной, колонне, напряжений

...вычислительный блок, выход которого подключен к индикатору напряжений, блоки установок и генератор переменного тока (2 .Вычислительный блок включает преобразователь нагрузка-активное сопротивление и момент-реактивное сопротивление, образующие своеобразный сумматор.697702 Формула изобретения Подписное аж б илиал ППППатент , г, Ужгород ктная, 4 Недостатком известного устройства является недостаточная надежность,вызванная сложностью реализации вышеназванных преобразователей.Цель изобретения - повышениенадежности устройства,Поставленная цель достигаетсятем, что вычислительный блок выполнен в виде сумматора и фаэосдвигающей цепочки при этом входы вычислительного блока соединены с выхода"ми датчиков веса и крутящего момента, входы...

Номер патента: 678353

Опубликовано: 05.08.1979

Авторы: Айзуппе, Муртазин, Оловянишников, Оруджев, Сечкин, Султанов, Суюндуков, Таджибаев, Янтурин

МПК: G01L 3/24

Метки: крутяшего, момента

...гидранлических систем, взаимодействующих через поршни и упорный подшипник, позволяет повысить точность инадежность устройства для измерениякрутящего момента,ФормУла иэ обрет ен и я На фиг. 1 показано устройство,общий вид; на фиг, 2 - разрез поА-А на Фиг,1,Устройство содержит ведущий нал1 с Фигурной головкой 2, н тангенциальных каналах которой размещеныпоршеньки 3, ведомый вал 4 с корпусом 5, который имеет упоры, взаимодействующие с поршеньками 3, подвижную втулку б, которая жестко связана с фигурной головкой 2 и в осевыхканалах которой размещены поршни 7,полости под которыми гидравлическисообщены с полостью поршеньков 3 вфигурной головке 2, неподвижную втулку 8, которая размещена на ведущемвалу 1 с зазором и снабжена осевыми...

Номер патента: 651112

Опубликовано: 05.03.1979

Авторы: Айзуппе, Каган, Снарев, Файн, Шеина, Ялымов

МПК: E21B 17/00

Метки: бурильная, легкого, протекторным, сплава, труба, утолщением

...и гидравличе кого воздействия бурильной колонны Обтекаемая форма образована цилиндрической частью тела замка и коничес(51),М. Кл.Е 21 В 17/00(53) УДК 622.243.5088,8)х - координата середины длины основного тела трубы2д -й РЙЙ 5 С 1 - наружный диаметр замка и основного тела трубы соответствен 5 но, мм,"е - основание натурального логарифма.На чертеже показан общий вид бурильной трубы из легкого сплава с 10 протекторным утолщением.Бурильная труба с протекторным утолщением состоит иэ основного тела трубы 1, имеющего утолщенные концы 2 и 3. На обеих концах навернуты эам ки 4. На основном теле трубы имеется протекторное утолщение 5. Во время работы труба может находиться какв обсадной колонне 6, так и в необсаженной скважине. 20Работает...

Номер патента: 582382

Опубликовано: 30.11.1977

Авторы: Айзуппе, Гомберг, Жидков, Ким, Кулишенко, Кучеров, Орджев

МПК: E21B 17/00, E21B 47/00

Метки: бурильной, колонне, напряжений

...устройства.Устройство содержит датчики 1 и 2 соответственно веса инструмента и крутящего момента, сигнализатор 3 и блок суммирования которых выполнен в виде преобразователей 4 и 5 соответственно напряжение - индуктивность и напряжение - сопротивление, одни выходы которых соединены друг с другом, а другие подключены ко входам компаратора б, парал лельно которому на те же входы подключены582382 Составитель Н. Чижикова Техред Н. Рыбкина Корректор Т. Добровольская Редактор Д. Павлова Заказ 2598/15 Изд. Ьв 95 Тираж 778 1-1 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 источник переменного тока 7 и индикатор 8 напряжения, при...

Номер патента: 582377

Опубликовано: 30.11.1977

Авторы: Айзуппе, Куделина, Кулишенко

МПК: E21B 17/00, E21B 44/00

Метки: колонне, труб, усилий

...участке.Это достигается тем, что предлагаемое устройство снабяено втулкой с фиксирующими 5 элементами, внутри которой установлены контейнер с электронной аппаратурой и лубрикатор.На чертеже изображено предлагаемое устройство для измерения усилий в колонне о труб.Устройство включает упругий элемент 1, вкачестве которого используется участок бурильной трубы, цилиндрическую втулку 2, закрепленную внутри упругого элемента с помощью фиксирующих элементов 3, причем втулка имеет тонкостенную часть 4, в которой установлены преобразователи перемещения 5.Устройство имеет полость для контейнеров 6 с электронной аппаратурой и лубрикатор 7.0 Для соединения с кабелем связи устройствоснабжено контактным стерянем 8, укрепленным на торцовой части...

Номер патента: 576543

Опубликовано: 15.10.1977

Авторы: Айзуппе, Фридман

МПК: G01R 21/06

Метки: валу, вращающего, момента, наземным, параметрам, электробура, электродвигателя

...) где А - крутящий момент па валу электродвигателя;1 Ав,1 св - токи, протекающие в обмотках Л 1)Л 55 от действия линейных напряжений /Ав и Усв,ЫА, Ыс - суммарные токи, протекающие вобмотках Лг и ЛГ от действиянапрягкений:ЬУАг=(21 А+ 1 С); ЬУА 2=" (21 А+1 с)3 а 3 ао ЬУсг: (21 с + 1 А); ЬИс 2 -- (21 с+ 1 А)3 ао 3 ао К - коэффициент пропорциональности,зависящии только от применяемых измерительных трансформаторов и ваттмегра, а потому величина известная;гс - синхронная частота вращения двигателя, величина также известная;5 - номинальная величина сколь)кенияэлектродвигателя,Прп подаче напряжения на электродвигатель на зажимы А, В, С поступает линейноенапряжение, а на зажимы 1 А (1"А) и 1 с (1")с) -соответствующие токи. Линейный ток...

Номер патента: 571718

Опубликовано: 05.09.1977

Автор: Айзуппе

МПК: G01L 5/00

Метки: параметров, работы, электродвигателя

...скоееьжениеСопротивление ев. Б Яаляетс Я Нагрузкой Вторичной Обмотки трансееэоревейтора е р МОШНОСЬВ рассеиваемая вЕа СОПрОвтИВЛЕНИИБзмеряетсч статистическим преобэазова- . телам мощности (СПРге), Выход ксторого под ключ еее к р амеее л Огомеч ра Ме указывающег еэ момент Ба Валу, ОстаапБеси неучтеепеьеми по те р Б дв БГател Я ( .А 8 хдеБеес кне ее добавочныеЕЕорреКТИрувотс Я ПО ДЗИУ". ПОСТОЯННОГО Смещ 8 ния В СПМ.,другая рамка ЛОГОметра ПОДключбна к блоку, преобразукяеес.;у положение движка СОПРОТБаЛ 8 НБЯ 1 Б В НЗПЕЭяжеЕЕБев ПРСПОД циональное частоте Вращения, Таким ОбраЗОМв ОТКЛЗНСПИ 8 СТО 8 ЛКЕЕ ЛОГОМ 8 ТРа ПРОПОР ционально Отношениюк частоте Вращения,в; т,е. моменту на валу.Если физически реализовать своему замещения...

Номер патента: 546703

Опубликовано: 15.02.1977

Авторы: Айзуппе, Кулишенко

МПК: E21B 47/12

Метки: глубинное, измерительное

...с кабельной сек ный блок. Указанное устройство н но в работе, что является,ного размещения трансфор тора в кабельной секции. В 1 ивается длина как кабел устройства в целом, и при секция быстро выходит изНа фиг. 1 показано глубинное измерительное устройство; на фиг. 2 изображены тороидальный трансформатор и прпсоединительный 1 О конденсатор.Глубинное измерительное устройство содержит упругий элемент 1, размещенный между ,верхним 2 и нижним 3 переводниками, то,роидальный трансформатор 4, присоедини тельный конденсатор 5, лубрпкатор 6, предназначенный дчя компенсации утечек масла, и измерительный блок 7, который расположен в теле упругого элемента 1.Присоединительный конденсатор помещен 20 внутрь токопроводящей втулки 8, изолированной от...

Номер патента: 546702

Опубликовано: 15.02.1977

Авторы: Айзуппе, Игошин

МПК: E21B 45/00

Метки: долото, нагрузки, осевой

...величины. В процессе бурения контролируется значение углубления долота и подостижении заданного значения измеряют величину проходки за фиксированный промежуток времени,5 На чертеже представлена кривая , - /г,Предлагаемый способ основан на общепринятом представлении, что скорость бурения изменяется по экспоненте1, = Р,е-", (2)0где- время бурения,К - коэффициент.Эта формула в функции текущей проходкиг имеет видК Типичная кривая 7, в /г, приведенная на черО теже, состоит из двух прямых с достаточно546702 Формула изобретения где 1 Уг у онент побгпсренияпоиска Составитель Н, Туленннов едактор Г. Мозжечкова Техред 3, Тарасова Корректор Н. АукТираж 709Совета Министров СССРи открытииская наб., д. 4/5 Изд.180 Государственного коми по делам...

Номер патента: 543741

Опубликовано: 25.01.1977

Авторы: Айзуппе, Кулишенко, Кучеров

МПК: E21B 45/00

Метки: бурения, рейсовой, скорости

....Недостатком этого устройства являетсяего низкая надежность иэ-за наличия реохордов со скользящими контактами, а также высокая стоимость устройстве, обусловленная наличием в нем автоматического потенциометре,Цель изобретения - повышение недежности снижение стоимости устройства.Это достигается тем, что предлагаемоеустройство снабжено индикатором тока, который последовательно соединен с преобразователями время спуоко-подъемных операций - сопротии.е ипе, время. Бурения - сопротивление и пр ходка-напрях.ение.ьТемпо где Г 1 олшигп,1 нраж Нв чертеже изображена принципиальны.схема устройства для измерения рейсовой скорости бурения.Устройство имеет преобразователь 1 фпроходка-напряжение", к выходу которого под- Ь ключенв цепь, полученная...

Номер патента: 542821

Опубликовано: 15.01.1977

Авторы: Айзуппе, Бражников, Воронель, Кулишенко, Кучеров

МПК: E21B 45/00

Метки: бурения, скорости

...функционама описываемого устройства.Устройство содержит датчик проходки 1, соединенный с входами усредняющих блоков 2 - 4, каждый из которых состоит из ключей 5, 6 и накопителя 7. Выходы усредняющ ков через собиратель 8 подключенырегистра 9 текущего среднего значения.последнего связан с одним входом сум а 10, к второму входу которого подклюгистр 11 предыдущего значения, а выход сумматора подсоединен к регистру 12 результата,выход которого через первый блок 13 деленияподключен к регистру 11 предыдущего значения, а через второй блок 14 деления - к индикатору 15. Устройство содержит также блок 16управления и ключи 17 и 18,Устройство работает следующим образом.Сигналы с датчика проходки 1 поступаютна входы ключей 5 усредняющих...

Номер патента: 515043

Опубликовано: 25.05.1976

Авторы: Айзуппе, Павлова, Шперлинг

МПК: G01L 3/10

Метки: валу, крутящего, момента, электродвигателя

...обмотки, подключен к подстроечному сопротивлению Й и36через него к сопротивлению к, , черезйдвижки сопротивления Й д, к Р,вначалу обмотки ЧДругая полОвнйа схемы соединена впалогйчным образом относительно фазы С.Конструктивно сопротивления Яи Йнамотаны на общем каркасе, на друпом каркасе намотаны сопротивления 8 и ЯПри подаче напряжения на электродвигатель нв зажимы АВС поступает линейное -днапряжение, а на клеммы исоответствующие токи. Линейный ток проходит через токовую обмотку Еи обмот ку 7 У сбадавая в обмотке Ф ток-ъ2протйрциональной величины, который создает,йааение напряжения на потенциометре оРЗто напряжение, пропорци ональное ЗОЛинейному току, снимается с движков потендкометрав и постурает в цепь ввттметров,,Где вызывает ток,...

Номер патента: 496461

Опубликовано: 25.12.1975

Авторы: Айзуппе, Кулишенко, Лебедева, Шештанов

МПК: G01B 7/16

Метки: изгибающих, индикатор, усилий

...цзгибаюшцх усилий содержитупругий элемент 1, выполненный в видеотрезка трубы с диаметром, равным циамеру колонны, На упругом элементзакрсцлены траверса 2-1, снабженная центральным электродом 3, и траверса 2-2 с цц -линдрическим электродом 4,Рраверсь. 2 имеют отверстия для прохода промывочной жидкости.О Герметизацця контактов осушествляется резиновой мембраной 5, закрепленнойна обоих траверсах. Полость стакана 6заполнена диэлектрической жидкостью,Индикатор изгибаюшцх усилий соединенс передатчиком забойного качала связи.Схема питается от блока питания, в качестве которого использовано устройстводля включения автономных приборов прибурении скважин.О Индикатор работает следуюшим образом.При изгибе в месте установки индикатора...
