Способ суперфиниширования беговых до-рожек подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

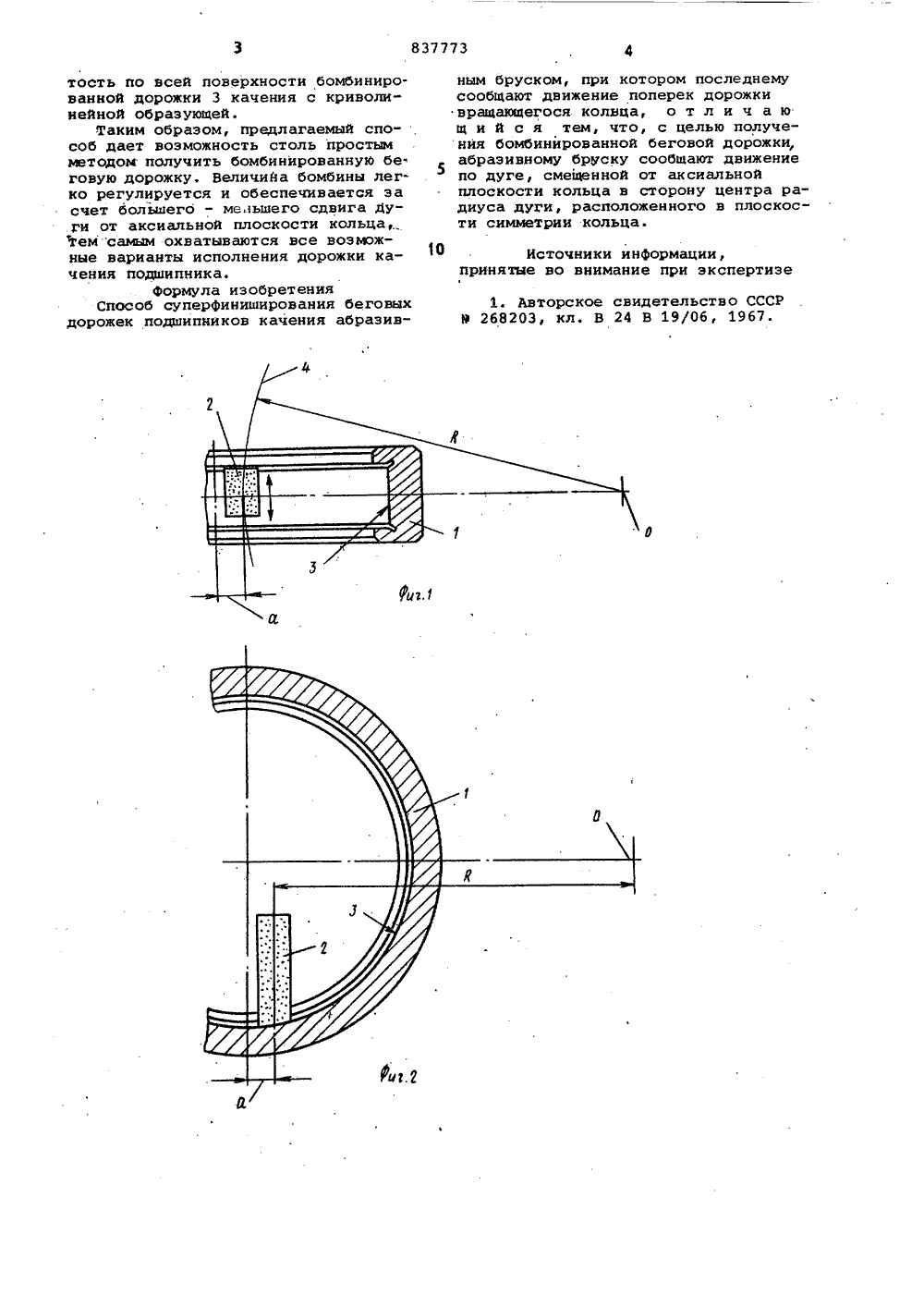

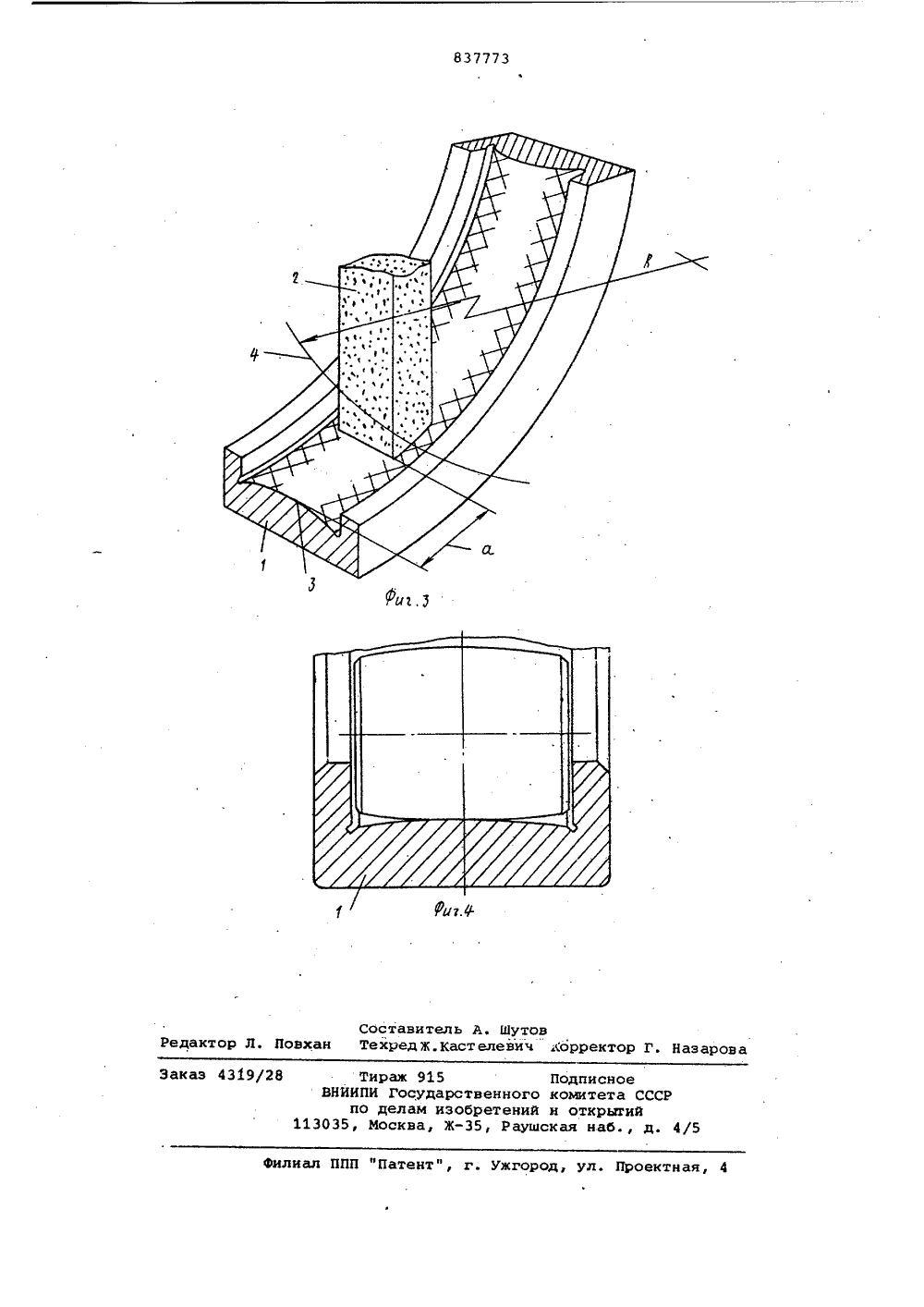

Союз Советских Социалистичесних РеспубаимОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ВТЕЛЬСТВУ ц 837773(51)М. Кл. В 24 В 1 00// В 24 В 19/06 Государственный комитет СССР ио дсааи изобретений и открытийДата опубликования описания 20.0681(54) СПОСОБ СУПЕРФИНИШИРОВАНИЯ БЕГОВЫХ ДОРОЖЕК ПОДШИПНИКОВ КАЧЕНИЯИзобретение относится к отделочной обработке дорожки качения роликовых подшипников абразивным бруском и может быть использовано в подшипниковой промышленности.Известны способы суперфиниширования беговых дорожек подшипников качения абразивным бруском, при которых последнему сообщают движение поперек дорожки вращакщегося кольца 11 .Однако этими способами невозможно .получение бомбинированной беговой дорожки.Цель изобретения - получение бомбинированной беговой дорожки.укаэанная цель достигается тем, что абразивному бруску сообщают движение по дуге, смещенной от аксиальной плоскости кольца в сторону центра радиуса дуги, расположенного в плоскости симметрии кольца. На фиг. 1 схематически представлено обрабатываемое кольцо при обработ ке бруском, поперечное сечение; на 25 фиг. 2 - то же, диаметральное сечение; на фиг. 3 - то же, в иэометрии; на фиг. 4 - собранный подшипник качения, имекщий бомбинированную дорож. ку качения, разрез. Предлагаемый способ осуществляется следующим образом. Кольцу 1 придают вращение вокруг оси. Абразивный брусок 2 прижимают к поверхности дорожки 3 качения и придают ему осциллирующее движение поперек дорожки 3 по дуге 4 с расположением центра 0 и радиуса й дуги 4 в плоскости симметрии дорожки качения 3 и сдвигом на некоторое расстояние а дуги 4 от аксиальной плоскости кольца 1 в сторону центра 0 радиуса К дуги 4. В начале обработки брусок 2 эа счет инерционности систеьы прижима бруска 2 к дорожке 3 проскакивает на середине дорожки 3 качения беэ съема металла, и съем металла обеспечивается только по краям дорожки 3 качения, Таким образом, достигается постепенное бомбирование дорожки 3 качения, т. е. образующая становится криволинейной и все более соответствующей траектории движения бруска 2, так что в конце обработки брусок 2 равномерно прижимается к в любой точке криволинейной образующей, обрабатывая всю поверхность дорожки 3 качения, в результате чего достигается одинаковая шерохова 837773тость по всей поверхности бомбинированной дорожки 3 качения с криволинейной образующей.Таким образом, предлагаемый способ дает возможность столь простым методом получить бомбинированную бе говую дорожку. Величийа бомбины лег ко регулируется и обеспечивается эа счет большего - ме.ьшего сдвига дуги от аксиальной плоскости кольца,. тем самым охватываются все возможные варианты исполнения дорожки качения подшипника.формула изобретенияСпособ суперфиниширования беговых дорожек подшипников качения абраэивным бруском, при котором последнему сообщают движение поперек дорожки вращающегося колвца, о т л и ч а ю щ и й с я тем, что, с целью получения бомбинированной беговой дорожки, абразивному бруску сообщают движение по дуге, смещенной от аксиальной плоскости кольца в сторону центра радиуса дуги, расположенного в плоскости симметрии кольца.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР9 268203, кл. В 24 В 19/06, 1967.каз 4319/28 лиал ППП фПатент", г. Ужгор Проектная, 4 тираж 915 ВНИИПИ Государственног по делам изобретени 113035, Москва, Ж, Рауш
СмотретьЗаявка
2818520, 11.09.1979
ПЕТРОВ ВЯЧЕСЛАВ АЛЕКСАНДРОВИЧ, РУЗАНОВ АЛЕКСАНДР НИКИФОРОВИЧ
МПК / Метки
МПК: B24B 1/00
Метки: беговых, до-рожек, качения, подшипников, суперфиниширования
Опубликовано: 15.06.1981
