B21C 47/18 — с катушки или барабана

Номер патента: 619241

Опубликовано: 15.08.1978

Авторы: Казин, Казина

МПК: B21C 47/18

Метки: размотки

...сняв диск 8 с обечайкой 7 и торец 3. Затем торец 3 и диск 8 с обечайкой 7 ставится на место с таким расчетом, чтобы между торцом и диском 8 образовался оптимальный зазор для плавного направления проволоки 2 в подаюший проволоку редуктор. После этого свободный внутренний конец проволоки направляется в подаюший редуктор и производится его запуск. При сматывании диск 8 исключает сход проволоки с барабана 4 за счет теле скопического удлинения барабана 4 обечайформула изобретения К = б 0 = 1,15 раза 60 -Составитель А. ЛржТехред О. ЛуговаяТираж 1087 овКорректор Подписно 1 ина едактор О. Торгашеваказ 4340,7 Министров СССрытийаб., д. 4/5Проектная, 4 Совети откскаярод, у 11 НИИПИ Госуд по 113035,Филиал ППарственного комитет делам...

Номер патента: 638398

Опубликовано: 25.12.1978

Авторы: Быкова, Девятченко, Злов, Пратусевич, Смирнов, Файнберг

МПК: B21C 47/18

Метки: витков, приваренных, разделения, размотке, рулона

...рулона, при котором места приваривания витков раздираются с помоцтью козырька, остающегося в плоскости, касательной к на ружному диаметру рулона 2). На чертеже показано поперечное сечение рулона и щели,Струя жидкости или газа подается между рулоном и полосой через щель ширинойЬ и длиной Р под углом А(6;Щ,где Й , - радиус рулона. Давление струи4-6 атмосфер. А т А й - плоскость, в которой движется полосаДля разделения приваренных витков рулона автолистовой малоуглеродистой стали, например 080, 08 КП, в места привара витков между рулоном и полосой подается через щель жидкость или газ поддавлением 4-6 атмосфер, В зависимостиот подаваемой смеси ширину щели устанавливают в пределах 5-15 мм.После этой операции витки отделяютсядруг от друга, и...

Номер патента: 343502

Опубликовано: 30.03.1979

Авторы: Кудин, Мелешко

МПК: B21C 47/18

Метки: полосы, размотки, рулонов

...по направлению раз- еличинуРолик может перемещаться вверх и внизпод воздействием пневматических цилиндров 6 и связан с ними через тяги 7. Тягиперемещаются в вертикальных направлениях (стрелкой У показано направление вращения барабана при размотке полосы).Устройство работает следующим образом.Рулон одевается на барабан 1 и закрепляется. После заправки полосы в валки станаили тянущие ролики рабочий ролик 5 под 10воздействием тяг 7 пневмоцилиндров прижимается к рулону сверху силой Р. Посленачала размотки полосы по мере уменьшения диаметра рулона ролик 5 опускается,прижимая полосу постоянной силой Р. 15Полоса, разматываемая из рулона с натяжением, будет разгибаться с перегибом поцилиндрической поверхности ролика. Основ-,ными...

Номер патента: 676350

Опубликовано: 30.07.1979

Авторы: Белицкий, Казин, Казина

МПК: B21C 47/18

Метки: натяжения, проволоки

...ниже оси катушки,На фиг. 1 показано устройство с разрезом по оси катушки; на фиг. 2 - разрез по А - А на фиг. 1,Устройство состоит из катушки 1, насаженной на ось 2, ползуна 3, поворачиваемого относительно оси 2, и кулисы 4 с прикрепленным в нижней части грузом 5, смещающим центр тяжести кулисы 4 ниже оси вращения ползуна 3. На кулисе 4 смонтированы штанги 6, на которых при помощи винта 7 закреплены ролики 8 и 9, прижимающие проволоку 10 к катушке 1.Устройство работает следующим образом.Перед тем, как надеть катушку 1 на ось 2, ролики 8 и 9 совместно с кулисой 4 поднимают за пределы катушки 1. После надевания катушки 1 на ось 2 на сматывасмую поверхность проволоки 10 опускаются ролики 8 и 9, надежно прижимая свободный конец...

Номер патента: 706152

Опубликовано: 30.12.1979

Авторы: Аксенов, Болдырев, Когос

МПК: B21C 47/18

Метки: конца, обнаружения, полосы, рулона

...ения, 15На чертеже изображено устройство, общий вид.Устройство содержит рычаг 1 с приводом перемещения посредством гидроципиндра 2, на свободном конце рычага 1 смонтирован ролик Э, Паралпепьно рычагу 1распопожен равный ему по длине дополни гепьный рычаг 4, Оба рычага связанышарнирно своими свободными концами через подвеску 5, С подвеской б одним кои-,25:цом связан корпус 6; в расочке которого,выпопнейиой с другоГо конца, размещенауп 7, ноджимаемый пружиной 8, распо-:поженный в той же расточке корпуса 6.Корпус 6 постоянно отжимается распопо- З 0женным в расточке подвески 5 топкатепем;9, на который взаимодействует пружина:. 10. На противоположном конце гоагагепя,выходящем из расточки подвески 5 закреппен пепесток 11, а над ним, на...

Номер патента: 733765

Опубликовано: 15.05.1980

Авторы: Войников, Горбулев, Концов, Немец, Парыгин

МПК: B21C 47/18

Метки: ленты, разматывания

...описываемоеустройство, вид спереди; на фиг, 2 - сече-оние А-А на фиг, 2; на фиг. 3 - вид пострелке Б на фиг, 1,Оно содержит основание 1, катушку 2с приводом, барабан 3, на котором закреплена спираль 4 и выходные ролики 5,25Устройство работает следующим образом,Заготовка сматывается с катушки 2,заправляется в спираль 4 так, чтобы меж:,ду барабаном 3 и заготовкой образовалсярадиальный зазор Ь, далее она пропускается через выходные ролики 5. Заготовканамотанная на катушку 2, заправленнаяв спираль 4 и в выходные ролики 5,должна быть ориентирована таким образом чтобы ось симметрии П. -образного поперечного профиля заготовки была перпендикулярна осям катушки 2, барабана 3 и выходных роликов 5, т.е, заготовка не дол 40жна быть скручена...

Номер патента: 737060

Опубликовано: 30.05.1980

Авторы: Беликов, Глузберг, Филиппов

МПК: B21C 47/18

Метки: перемотки, проволоки, электродной

...бухтодержателя 3, механизм 4 установки кассет б,а также расположенное между этими механизмами рихтующе-формующее приспособление б, которое состоит,из двух роликов7 и 8, установленных на параллельных осях9 и 10, Ролик 7 установлен с возможностьюосевого перемещения на резьбовой оси 9кронштейна 11, закрепленного на станине 461. На оси 9,расположена фиксирующая гайка 12. По окружности ролика 7 выполненаканавка 13, расположенная с наклоном иэксцентрично относительно оси вращения,ролика. 50Ролик 8 имеет по окружности концентрическую канавку 14, связан с приводом1 б и через фрикционную передачу 1 б с механизмом 4 установки кассет. Фрикционнаяпередача 1 б,выполнена в виде цепной передачи 17 и фриюционной муфты 18. Механизм 4 содержит дисковые...

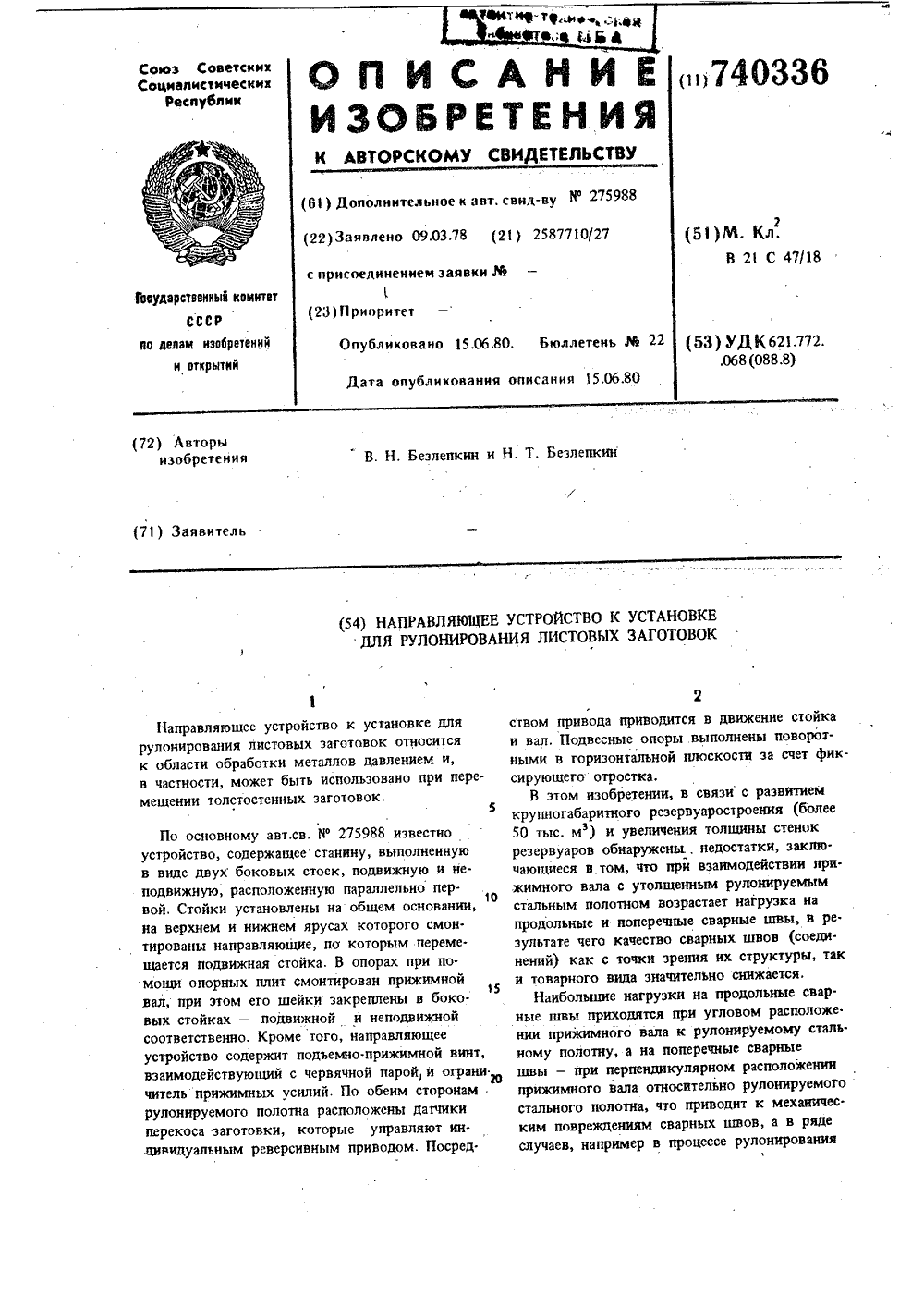

Номер патента: 740336

Опубликовано: 15.06.1980

Автор: Безлепкин

МПК: B21C 47/18

Метки: заготовок, листовых, направляющее, рулонирования, установке

...устройство к установке длярулонирования листовых заготовок содержит механизм для самоустаиовки прижимного вала и имеет поворотную плиту 1, выполненную в виде сегмента круга с отверстиями для направляющих 2, и балансирную подвеску в виде качающейся системы рычагов 3, плечи которых подпружннены в вертикальном направлении пружинами 4. При этом опора 5, несущая шейку 6 прижимного вала 7, снабжена имеющим овальное отверстие 8 вкладьплем 9, а прижимной вал 7 (фиг. 2) окольцован регулируемыми в осевом направлении бандажами 10, образующими желоба 11 с глубиной, превышающей высоту сварных швов 12, и шириной, достаточной для расположения их в желобах 11 лри повороте прижимного вала 7 под некоторым углом (до 10).Выполненная в виде...

Номер патента: 747563

Опубликовано: 15.07.1980

Авторы: Беликов, Глузберг, Филиппов

МПК: B21C 47/18

Метки: перемотки, проволоки, электродной

...приспосоопеиие 4 и механизм 5 установки кассет 6. Р ихтутотц зазор=.муюшее приспособление распело;еио .:ътумеханизмами 2 и 5 и содержит роликкоторый установлен па кронштейне 8 иимеет по Окружцости копцептрице-кутеканавку 9, Ролик 7 "Вязан с приводом10 и через фрикционпую т.;ерецачувключающую цепную передачу 12 ифрикццонную муфту 13, - с механ 1 лз,1 ом5 установки кассет. За роликом 7, В направлении движения проволокипо чертежу), располсжен прдвильцый ме-=ханизм, Выполненный В Ви це напоавляготцего стеожня 14, имеющего Г-образнуюформу, одпн конец которого тпарпирнс за==креплен в поьоротцой оси 15, а другойпапраВлец В Гторону роликаОсь 15 смонтирована В пдралл льныхщеках 16 и 17 кронштейна 8. Перпендикулярно этим щекам на...

Номер патента: 759173

Опубликовано: 30.08.1980

Авторы: Гевлич, Цымбал

МПК: B21C 47/18

Метки: задачи, конца, отгибки, переднего, полосы

...35 рабочее положение, штанга 2 прижимает ролик 7 к рулону 15, а скребок б укладывается на него, ослабляя при этом гибкий элемент 9.Включается привод вращения бара бана разматывателя 14, и передний конец полосы напускается на скребок б и ролик 7. Включается гидроцилиндр 4 в обратную сторону, передний конец полосы, поддерживаемый холостым ро ликом 7 и скребком 6, подается в пространство между верхним прижимным 11 и нижним приводным подающим 10роликами, а затем, укладывается сверху вниз на нижний ролик 10. 50Включается гидроцилиндр 13 перемещения рычага 12, и конец полосы прижимается роликом 11 к приводному подающему ролику 10.Включается гидроцилиндр 4 и, используя вертикальное перемещение верхнего конца штанги 2 (фиг. 3) в начале...

Номер патента: 795613

Опубликовано: 15.01.1981

Авторы: Добкин, Донской, Жданов, Манов, Сидорова

МПК: B21C 47/18

Метки: разматывающее

...перемещения вала 121,Недостатком этого разматыватепяявляются большие габариты и неудобствообслуживания а также то, что он не может быть использован в линии трубоэлектросварочных станов с катушкой срулонами из-эа неудобства обслуживания.7956 ленными с возможностью радиальногоперемещения в шпинделе выполнено осе. вое отверстие, а вал размещен в указан.ном отверстии.На чертеже представлено разматывающее устройство, продольный разрез,Раэматываюшее устройство содержитэажимной конус 1, смонтированный стационарно на шпинделе 2 установленномна раме 3 в подщипниковой опоре 4, и 1 рзажимной конус 5, закрепленный на консольном участке вала 6, размещенногов отверстии, выполненном в шпинделе 2и связанного с ним, например, шпонкойЗажимной конус 5...

Номер патента: 893294

Опубликовано: 30.12.1981

Авторы: Гродский, Тираспольский

МПК: B21C 47/18

Метки: металлов, одновременной, правки, проволоки, размотки, сплавов, тугоплавких

...з-эа возрастающей и ающихся масс и разви ки.со скоростью сообразна, так дительность споости более о, так как ерционности вравающихся вибратуры плавлеолоки при рх пластичеспроволоки вы тяже з 555 их своисше чем О,произошло и плавления е,рф е волоку подвергают равномерному, одноосному растяжению на 0,8-1,2 Х, при этом нагрев проводят до температуры 0,2-0,25 от температуры плавления, а перемотку осуществляют со скоростью 80-100 м/мин,Способ состоит из операций перемотки проволоки с нагревом проволоки до температуры 0,2-0,25 от температуры плавления при приложении усилия противонатяжения, принудительной деформации, до величины одноосного равномерного растяжения, равного 0,8-1,23, причем перемотку осуществляют со скоростью 80-100...

Номер патента: 893295

Опубликовано: 30.12.1981

Авторы: Белобров, Духин, Котелевец, Мавроди, Магала, Рокитянский

МПК: B21C 47/18

Метки: разматывания, рулона

...7 и 8.Выправленный конец полосы, скользя по поверхности скребка 7, сходитс него и ложится на подведенные проводки 10, остановка вращения рулона, а следовательно, и .остановка движения конца полосы после схода егос поверхности скребка 7 осуществляется датчиком. После этого путемпроворота рулона по часовой стрелкераэматываемая полоса по проводкам10 задается в тянущие ролики 11. Положение В показывает размещение ме"ханизмов при раэмотке. Формула изобретения 45 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 233597, кл. В 21 С 47/18, 1963.2. Когос А.М. Механическое обо рудование включаемых и лентопрокатных цехов, М., Металлургиздат,1964, с. 266 (прототип). водную передаточную тележку с...

Номер патента: 897366

Опубликовано: 15.01.1982

Авторы: Вакатов, Кручинин, Кузнецов

МПК: B21C 47/18

Метки: мотков, пакетирования, проволоки, якорь

...1, перемещающейся по неподвижным направляющим 2, имеющим вертикальный и горизонтальный участ" ки, Перемещение грузовой тележкиосуществляется с помощью привода 3 через тяговый орган 4, например ка нат, отклоняющих блоков 5 и натяжной станции 6.В конечных положениях грузовая тележка останавливается конечными выключателями .7. Для удержания мот ков на грузовой тележке она снабжена боковыми упорами 8 и торцовыми упорами 9, приводимыми в действие винтовым приводом 1 О. Якорь 11 имеет опорную плоскость 12, на которую ложатся 30 мотки 13, которые загружаются захва" том 14.Устройство работает следующим образом.Якорь 11 устанавливается в приямокО вертикально, Садку мотков крюкообразным захватом 14 при помощи крана ус" танавливают на тележку...

Номер патента: 948483

Опубликовано: 07.08.1982

Авторы: Дейкин, Зайцев, Селюков

МПК: B21C 47/18

Метки: разматывающее

...2-4. Последние связаны с гайками 5 и 6, в которых установлен винт 7, связанный при помощи муфты 8 с приводом 9. Гайки 5, 6 с винтом 7 размещены внутри полого вала 10 с пазами на консольном конце для прохода шарнирных звеньев 2-4, причем гайки выполнены опирающимися на внутреннюю поверхность вала, который установлен на станине 11 в подшипниках 12 и 13.50 Между этими подшипниками установлен тормоз 14 с воэможностью взаимодействия с валом.Разматывающее устройство работает следующим образом.В исходном положении радиально 55 подвижные сегменты 1 находятся в сдвинутом положении, образую барабан наименьшего диаметра; при этом гайки 3 ф5 и 6 раздвинуты, а тормоз 14, взаимодействуя с полым валом 10, удерживает его .и барабан от проворота. На...

Номер патента: 958005

Опубликовано: 15.09.1982

Авторы: Коваль, Янда

МПК: B21C 47/18

Метки: бухт, гибких, размотки

...(фиг, 4),Вращение конического колеса 11 от винта13 передается через шарики 17, которые установлены в отверстиях торцового конца винта13 с возможностью поджатия к гнездам, выполненным в коническом колесе 11, пружинами18 через пятки 19. Регулировка усилия прижаотия производится винтами 20 (фиг. 5),На винт 13 навинчена съемная гайка 21,на торце которой имеется фланец с кулачками22. Гайка 21 через кулачки 22 соединена с Бподвижной кулачковой обоймой 23, на кото.рой жестко закреплена задняя стенка 24 припомощи болтов 25. Прижатие кулачков 22 гайки 21 и подвижной кулачковой обоймы 23 осуществляется пружиной 26, которая опирается на кольцо 27. Регулировку усилия прижатия производят при помощи торцовой гайки 28,В передней стенке 2 и...

Номер патента: 994074

Опубликовано: 07.02.1983

Авторы: Анисимов, Батуркин, Зайцев, Каржан, Кирсанов

МПК: B21C 47/18

Метки: размотки, рулонного

...и 30 обозначены плавкие,прецохранители.Устройство цля размотки рулонногоматериала работает слецующим образом;После размотки рулона и цля установления нового выключается из работы щ электроцвигатель 17, нажатием кнопки 27 разрывается цепь питания катушки 18 магнитного пускателя, Створки-сегменты 5 ог кулачка 7 отжаты от центра к периферии. Затем включается электроцви- еЗ гатель 17 на вращение в обратном направлении, При этом необхоцимо изменигь направление тока в фазовых обмотках сгатора электроцвигателя, Для этого нажимают кнопку 26 на пульте управления (на чертеже не показан), в результате чего напряжение из сети поцаегся на катушку 19 магнитного пускателя, Магнитный пускатель замыкает своими контактами 21 цепи питания электроцвигателя...

Номер патента: 1003957

Опубликовано: 15.03.1983

Авторы: Демин, Козлов, Толстопятов, Шилов, Шутов

МПК: B21C 47/18

Метки: правки, размотки

...ограничительными створками 10, причем верхняя Г-образнаячасть створки 1 О не позволяет бунтураспускаться в осевом направлении. 3 100 39 подвижной кареткой, несущей барабанразмотки, тянущими и правильными ро" ликами, снабжена регулируемым повысоте упорным механизмом, выполненным в виде фиксатора-подпятника, установленного на торце барабана вдольего оси и взаимодействующей с нимгайки, размещенной в резьбовом отверстии, выполненном в захватывающем устройстве, а также приводными Г-образными створками, установленными по окружности барабана и кинематически связанными между собой. На фиг. 1 изображена машина, обна фиг. 4 - разрез Б-Б на фиг. 3.Машина содержит подъемный меха" низм 1, связанный тягами 2 с захватывающим устройством...

Номер патента: 1015956

Опубликовано: 07.05.1983

Авторы: Золотухин, Олейник, Шлиомензон

МПК: B21C 47/18

Метки: проволоки, разматыватель, устройству

...расположенных за катушкой раэматывателя по обе стороныот оси обработки с зазором и электрически связанных с золотником, аось поворота консоли расположенав плоскости, проходящей через осьобработки проволоки,На фиг, 1 изображено устройстводля размотки проволоки, разрез; нафиг. 2 - вид А на фиг, 1 (штрих-пунк -тиром показано положение мотка с ле-.вой навивкой витков).Разматыватель проволоки к устройству для обработки ее содержит уста"новленную на станине 1 с возможностьюповорота вокруг вертикальной оси 2консоль 3, несущую механизм 4 вертикального перемещения катушки 5. Привод 4 электрически связан со следящими неподвижными роликами б и 7,расположенными за катушкой разматывателя проволоки по оси волоцения8 с некоторым зазором....

Номер патента: 1021490

Опубликовано: 07.06.1983

Авторы: Коробейникова, Попова, Секунда, Сущенко, Ширяева, Юдис

МПК: B21C 47/18

Метки: перемотки

...для крепления бухт, при этомкассеты расположены по оси ротораи снабжены шайбами, размещеннымимежду ними.На фиг. 1 показано устройстводля перемотки, общий вид; на фиг.2 вид А на фиг. 1,45Устройство содержит статор 1 электродвигателя постоянного тока с обмотками , внутри него расположен ротор 2 с обмотками, бухтыс электродной проволокой 4 рас.полагаются на кронштейнах 5, прикрепленных к внутренней части ротара 2 между бухтами 3 и кассетами6 расположен правильный механизмкрепящийся к внутренней частиротора 2, кассеты 6 для электродной проволоки 4 разделены между собой шайбами 8 и в пакете на неподвижной оси 9 зажаты через шайбы 10 гайками 11.Намотка электродной проволоки 4 с бухт 3 на кассеты 6 производится в следующей...

Номер патента: 1034811

Опубликовано: 15.08.1983

Авторы: Вольфсон, Колодяжных, Кузнецов, Островский

МПК: B21C 47/18

Метки: заготовок, листовых, рулонирования

...чем коэффициент трения у основных поверхностей контакта,На фиг. 1 изображена установка, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - узел 1 на фиг. 3.Установка для рулонирования листовых заготовок содержит стенд 1 для сборки и сварки полотнища заготовки 2 с верхним 3 и нижним 4 ярусами, приемным 5 и ведомым 6 барабанами и прижимным узлом, состоящим из балки 7 с роликами 8 и двумя приводами 9 и 10. Балка 7 установлена в направляющих 11. Приемный барабан 5 смонтирован в стойках 12 и 13 с возможностью вращения от приводов 14. На нижнем ярусе 4 установлен ограничитель смещения 15 с датчиками 16 и 17 и пружиной 18,Основание установки в зоне действия прижимного узла, обозначенной на фиг, 1...

Номер патента: 1147468

Опубликовано: 30.03.1985

Авторы: Древаль, Запара, Иванов, Левантин, Левит, Россошенко, Самарин

МПК: B21C 47/18, B21C 47/30

Метки: консольный, полосы, разматыватель, рулонов

...(фиг. 1) защелка 13 удерживается пружиной 15. Поворот защелки13 ограничивается скосом 16.Контактная плоскость, 17 защелки13 является продолжением наклоннойплоскости вала 1, по которой перемещается подвижная вставка 10,Каждая серьга 9 снабжена выступом18, воздействующим на защелку 12при разжатии барабана,Части 2 сегментов снабжены опорами 19, которые в сжатом положениибарабана входят в пазы 20 вала 1.При этом каждая опора 19 опираетсяна скос 21 накладки 22, закрепленной на валу 1. Кроме этого накладка 22 снабжена контактной плоскостью 23, выполненной с углом наклона накладок. Опоры 19 в разжатом положениибарабана соединяются по контактным плоскостям 23 с накладками 22 подвижным замковым соединением. Профиль скоса 21 выполняется по...

Номер патента: 1159675

Опубликовано: 07.06.1985

Авторы: Грузин, Цымбал

МПК: B21C 47/18

Метки: задачи, конца, отгибки, переднего, полосы

...станины 1, на которойустановлены отгибатель и механизмправки рулонной кривизны полосы. От Огибатель выполнен в виде штанги 2,шарнирно соединенной со станинойприводным рычагом 3, гидроцилиндром4 и коромыслом 5. На свободном конце штанги 2 на оси установлены поворотный двуплечий скребок б и холостой ролик 7, Плечо.8 противоположнолезвию скребка 6 соединено со станиной гибким элементом 9, напримерцепью. Нижний подающий ролик 10 правнльного механизма выполнен приводным, а верхний прижимной ролик 11выполнен холостым и установлен нарычагах 12, взаимосвязанных шарнирносо станиной 1 и гидроцилиндром 13. 25На барабан раэматывателя 14 надева"ется рулон 15 и прижимается роликом16 На траверсе 17 станиныподнижним подающим роликом 10...

Номер патента: 1171140

Опубликовано: 07.08.1985

Авторы: Калинин, Новиков

МПК: B21C 47/18

Метки: проволоки, разматывания

...установленный в опорах станины 1 вал 2 с катушкой 3, прижимнои ролик 4, привод перемещения прижимного ролика 4 в виде скобы 5 и пружины 6, а также узел торможения катушки, выполненный в виде шарнирно сочлененного со станиной 1 рычага 7, установленного на нем груза 8, закрепленного на валу 2 диска 9, валика 10 с приводом 11, а также размещенного между диском 9 20 и валиком 1 О тела 12 вращения, смонтированного в скобе 5, Пружина 6 прикреплена одним концом к станине 1, а другим " к скобе 5, в которой смонтирован прижимной ролик 4. 25 Катушка 3 установлена на платформе 13, в которой закреплен вал 2Платформа 13 смонтирована на опорах 14, На конце рычага 7 смонтирован 30 ролик 15, а на валу 2 - кольцо 16, на котором установлен ролик 15. В...

Номер патента: 934603

Опубликовано: 15.09.1985

Авторы: Веревкин, Гарчунас, Дегтярев, Клименченко, Костылев, Максимов, Малков, Мац, Муромский, Оводовский, Сандалов, Соколов

МПК: B21C 47/18

Метки: прокладок

...содержит профилирующие12 и прижимные 13 ролики, которыеобращены поверхностями к торцу оправки и установлены вдоль окружностиУ-образной канавки на нажимном устройстве, выполненном в виде диска 14,снабженного пневмоприводом 15 осевого перемещения. Профилирующие и прижимные ролики попарно установлены наподпружиненных пружинами 16 коромыслах 17, качающихся на осях 18 в плоскости, касательной к цилиндрическойповерхности оправки. Профили роликов.выполнены в виде выступов, соответствующих профилю 7 -образной канавки.Оправка может быть выполнена такжеи с 7 -образным выступом на торцовойповерхности. В этом случае профилирующие и прижимные ролики выполняются с соответствующими выступу канавками (см, фиг. 4) . 934 поверхностями и кассеты для...

Номер патента: 1214262

Опубликовано: 28.02.1986

Авторы: Ивонтьев, Никифоров

МПК: B21C 47/18

Метки: ленты, пресса, пространство, размотки, рулона, штамповое

...в виде закрепленной на кронштейне 2 цапфы 5, установленной на ней обгонной муфты 6 с обрезиненным диском 7 и прикрепленного к ведущему звену обгонной муфты 6 рычага 8. Опорный элемент для размещения катушки выполнен в виде шарнирно сочлененной с кронштейном 2 скалки 9 с осью 10 для установки катушки.Устройство также содержит смонтированный на скалке 9 узел прижима рулона 4 к обрезиненному диску 7, выполненный в виде груза 11. На рычаге 8 закреплен упор 12, установленный с возможностью взаимодействия с толкателем 13, смонтированным в станине 1 пресса. Б кронштейне 2 установлен регулировочный винт 14, а рычаг 8 подпружинен пружиной 15 относительно кронштейна 2, в котором установлены правильные ролики 16. Регулировочный винт 14...

Номер патента: 1243862

Опубликовано: 15.07.1986

Автор: Иванов

МПК: B21C 47/18

Метки: каната, раскручивания

...корпус 1 с опорами 2, горизонтальную ось 3 с барабаном 4, а также узел поворота упо, - мянутой оси в горизонтальной плоскости, выполненный в виде кронштейна 5 с вертикальными щеками 6, связанных с последними посредством пальцев 7 откидных нижних крышек 8, смонтированных в последних подшипниках 9 для размещения оси 3, прижимных верхних крышек 10 с винтами 11, связанными резьбовой частью с соответствующими щеками 6 через пластины 12, установленных в кронштейне 5 горизонтальных штырей 13 с роликами 14, смонтированных в кронштейне 5 опор 15, размещенного в последних и опорах 2 приводного вала 16, а также соединенного с корпусом 1 С-образного диска 17 для установки на нем воликов 14. Привод вала 16 выполнен в виде червячного редуктора 18...

Номер патента: 1258555

Опубликовано: 23.09.1986

Авторы: Бейл, Уманский

МПК: B21C 47/18

Метки: бухт, катушек, проволоки, размотки, сварочной

...1 установлена поворотная резьбовая конусная втулка 10, Втулка 10 навинчена со стороны своего меньшего основания на резьбовой стакан 11, соединенный одним торцом с корпусом 3 и насаженный на ось 1, З 5 через антифрикционный вкладыш 12, На большем основании втулки 10 имеется головка под ключ 13 для поворота втулки 1 О.Внутри втулки 10 размещен узел 40 торможения корпуса 3, обеспечивающий воэможность регулировки вращения корпуса 3 на оси 1. Узел выполнен в виде соединенного с осью 1 резьбового стержня 14, охватывающих его пружины 15 с шайбой 16, контактирующей с торцом антифрикционного вкладьппа 12, и гайки 17. 20 ЭО Периферийная часть корпуса 3 вы полнвна тарельчатообразной Формы, Тарельчатообразная форма периферии корпуса 3 может быть...

Номер патента: 1328026

Опубликовано: 07.08.1987

Авторы: Дуркина, Евдокимов, Рясиченко, Смирнов

МПК: B21C 47/18

Метки: агрегат, задачи, конца, отгибки, переднего, полосы, разматывателя, рулонной, технологический

...корпус 11 на некоторый угол. Скребок 1 силовым цилиндром 21 перемещается к рулону 26 до прижатия ролика 2 к рулону 26, при этом лезвие скребка 1 касается рулона 26, с усилием п 1 ужины (не показано).Подающий ролик 7 отводится вкрайнее верхнее положение, При враще -нии барабана 27 с рулоном 26 конецполосы, набегая на скребок 1, отгибается и двигается по поверхностискребка 1 и далее по проводке 12 враствор между подающими роликами 7 и8. Отклоняющий ролик 4 также находится над плоскостью движения конца полосы 5 и не препятствует задаче полосы в технологический агрегат.При пересечении концом полосы ролика 8, привод вращения (не показан) которого включается заранее, цилиндром 13 опускается ролик 7, чем достигается прижатие полосы 5 к...

Номер патента: 1395402

Опубликовано: 15.05.1988

Авторы: Ватаманов, Горшков

МПК: B21C 47/18

Метки: проволоки, размотки

...выполнены в виде установленного на балке 5 блока роликов 10 и 11. Бухтодержатель содержит нижнее2 и верхнее 13 основания, центральную втулку 14 и распорки 15. Распорки 15 установлены с возможностью регулировки с помощью болтов 16, упирающихся в центральную втулку 14. Верхнее основание 13 фиксируется болтами 17.Устройство работает следующим образом.Подлежащую размотке бухту 18 проволоки размещают на нижнее основание 12 бухтодержателя 2, устанавливают на место верхнее основание 13. Бухту 18 центрируют распорками 15 через болты 16 и сверху прижимают верхним основанием 13 посредством болтов 17. Затем бухтодержатель 2 ь сборе с бухтой 18 надевают на штырь 3.Конец проволоки 4 пропускают через блок роликов 10 и 11 и прикрепляют к катушке...
