Дезинтегратор-сепаратор

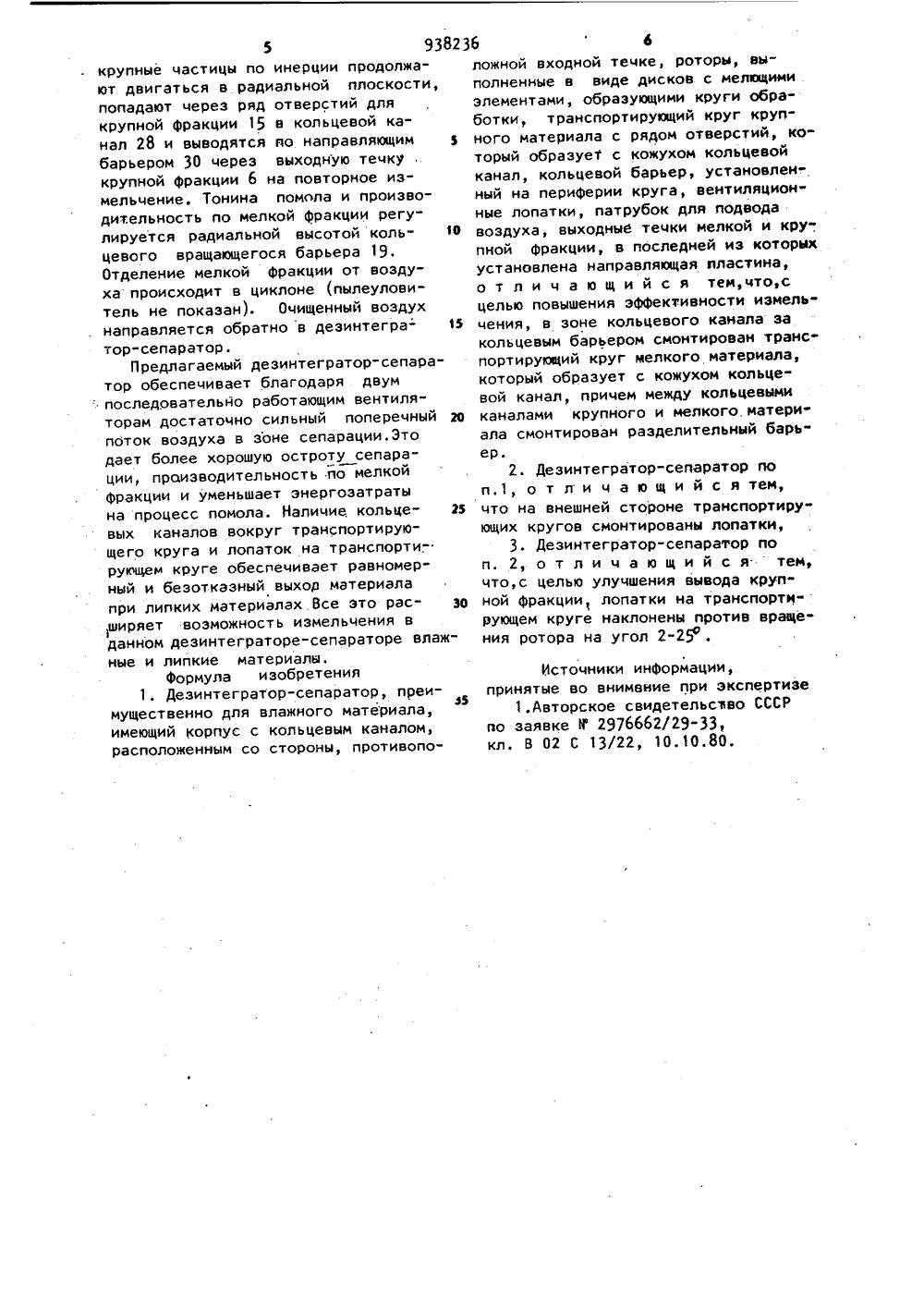

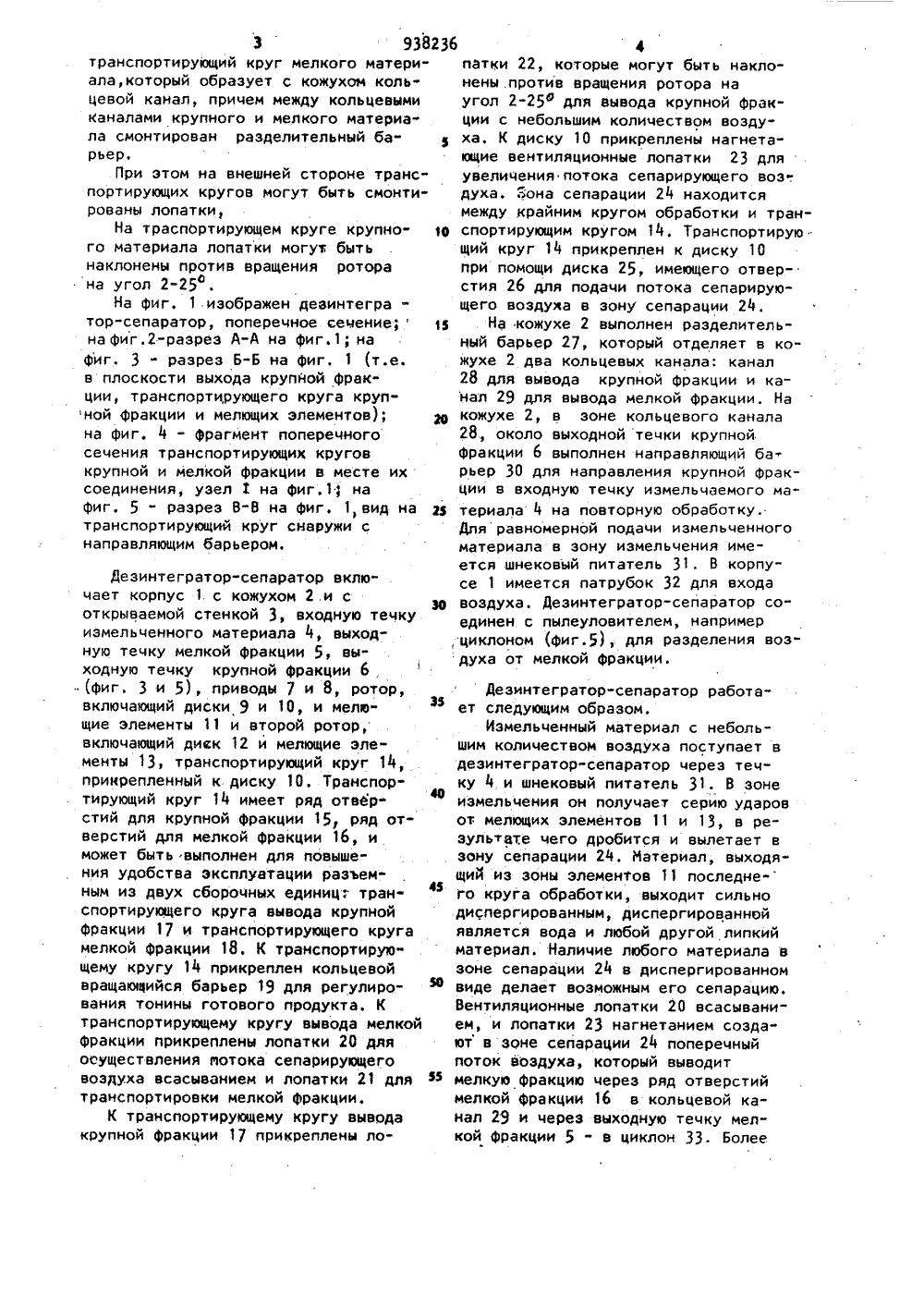

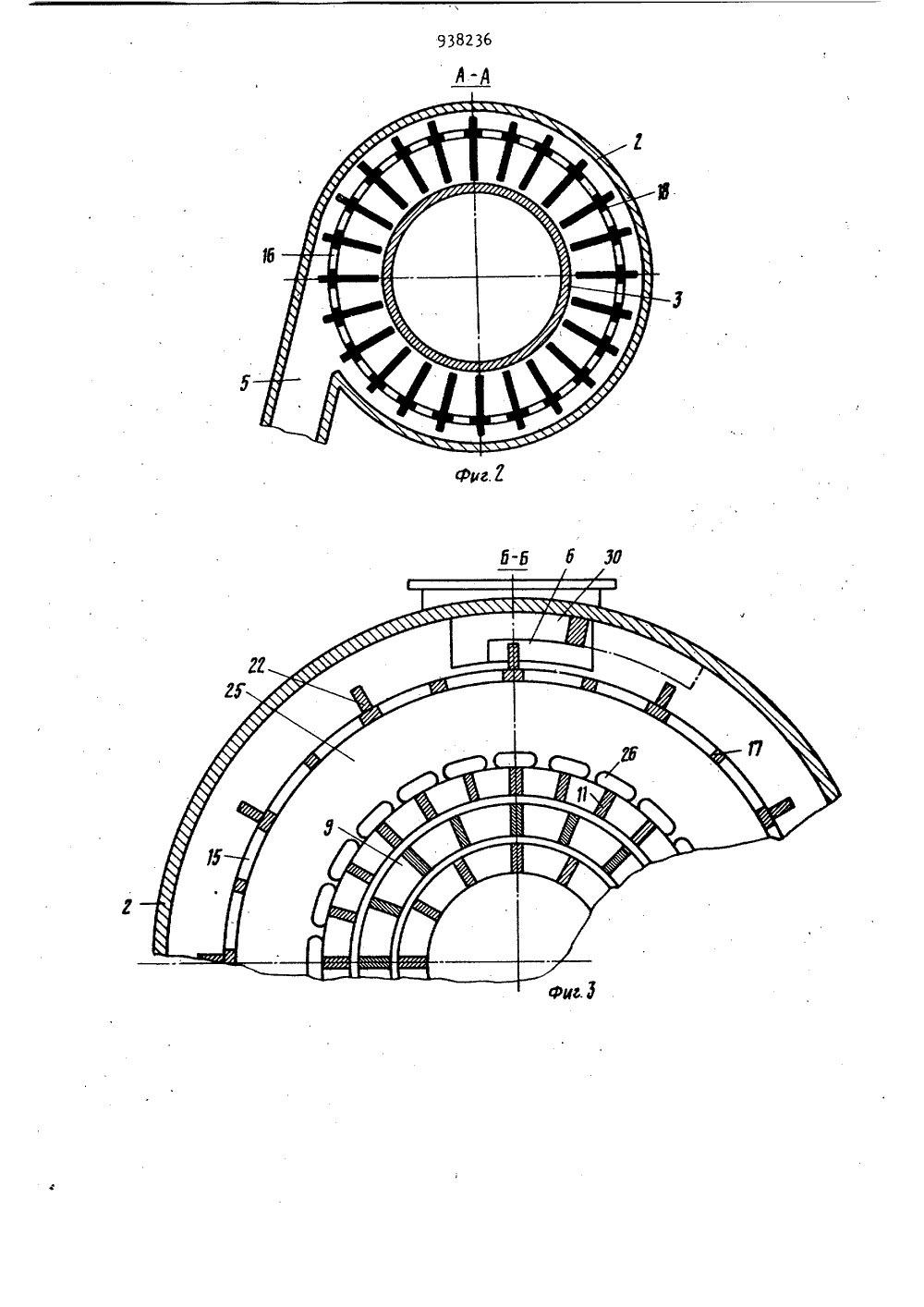

(23) Приоритет(5 )М. Кл. В 02 С 13/22 тооударстеаеый комитет ЕССР ве аеаам езооретеней и открытей(71) Заявитель Таллинский политехнический институт(5 Й) ДЕЗИНТЕГРАТОР-СЕПАРАТОР Изобретение относится к устройст"вам для измельчения материалов, аименно к дезинтеграторам, и можетбыть применено в строительнойи других отраслях промывленно 5сти. Наиболее близким техническим решением из известных является дезинтегратор-сепаратор, включающий корпус с кольцевым каналом, расположенным , со стороны, противоположной, входной течке, роторы, выполненные в виде дисков с мелющими элементами, обоазуюаими крчги обработки, транспортирующий круг крупного материа" ла с рядом отверстий, который образует с кожухом кольцевой канал, кольцевой барьер, устанОвленный на периферии круга, вентиляционные лопатки, го патрубок для подвода воздуха, выходные течки мелкой и крупной фракции, в последней из которых станов"лена направляющая пластина . 1. Недостатком этого дезинтегратора является низкая эффективность измельчения.Цель изобретения - повыаение эффективности измельчения. Указанная цель достигается тем, что в дезинтеграторе-сепараторе, включающем корпус с кольцевым каналом, расположенным со стороны, противоположной входной тачке, рото" ры, выполненные в виде дисков с мелющими элементами, образующими кругиобработки, транспортирующий круг крупного материала с рядом отверстий, который образует с кожухом кольцевой канал, кольцевой барьер, установленный на периферии круга, вентиляционные лопатки, патрубок для подвода воздуха, выходные течки мелкой и крупной фракции, в последней из которых установлена направляющая пластина, в зоне кольцевого канала за кольцевым барьером смонтирован.3 938транспортирующий круг мелкого материала,который образует с кожухом кольцевой канал, причем между кольцевымиканалами крупного и мелкого материала смонтирован разделительный ба"рьер,При этом на внешней стороне транс"портирующих кругов могут быть смонтированы лопатки,На траспьртирующем круге крупного материала лопатки могут бытьнаклонены против вращения роторана угол 2-25На фиг. 1 изображен деаинтегра "тор-сепаратор, поперечное сечение;на фиг.2-разрез А-А на фиг.1; нафиг. 3 - разрез Б-Б на фиг, 1 (т.е.в плоскости выхода крупной фрак"ции, транспортирующего круга крупной фракции и мелющих элементов);на Фиг. 4 - фрагмент поперечногосечения транспортирующих круговкрупной и мелкой фракции в месте ихсоединения, узел 1 на фиг,11 нафиг. 5 - разрез В-В на Фиг. 1, вид натранспортирующий круг снаружи снаправляющим барьером,236 5 10 1 20 23 30 Дезинтегратор-сепаратор работа- ЗЗ ет следующим образом,Измельченный материал с небольшим количеством воздуха поступает вдезинтегратор-сепаратор через течку 4 и шнековый питатель 31. В зонеизмельчения он получает серию ударовот мелющих элементов 11 и 13, в результате чего дробится и вылетает взону сепарации 24. Иатериал, выходящий из зоны элементов 11 последне"го круга обработки, выходит сильнодиспергированным, диспергированнойявляется вода и любой другой липкийматериал, Наличие любого материала взоне сепарации 24 в диспергированном ф 0 виде делает возможным его сепарацию.Вентиляционные лопатки 20 всасыванием, и лопатки 23 нагнетанием созда"ют в зоне сепарации 24 поперечныйпоток воздуха, который выводит зз мелкую фракцию через ряд отверстиймелкой фракции 16 в кольцевой канал 29 и через выходную течку мелкой фракции 5 - в циклон 33, Более Дезинтегратор-сепаратор включает корпус 1 с кожухом 2,и с открываемой стенкой 3, входную течку измельченного материала 4, выходную течку мелкой фракции 5, выходную течку крупной фракции 6 (фиг. 3 и 5) приводы 7 и 8, ротор, включающий диски 9 и 10, и мелю" щие элементы 11 и второй ротор, включающий диск 12 и мелющие элементы 13 транспортирующий круг 14, прикрепленный к диску 10. Транспортирующий круг 14 имеет ряд отвар" стий для крупной фракции 15, ряд отверстий для мелкой фракции 16, и может быть выполнен для повышения удобства эксплуатации разъемным из двух сборочных единицт транспортирующего круга вывода крупной Фракции 17 и транспортирующего круга мелкой Фракции 18. К транспортирующему кругу 14 прикреплен кольцевой вращающийся барьер 19 для регулирования тонины готового продукта, К транспортирующему кругу вывода мелкой Фракции прикреплены лопатки 20 дяя осуществления яотока сепарирующего воздуха всасыванием и лопатки 21 для транспортировки мелкой фракции.К транспортирующему кругу вывода крупной фракции 17 прикреплены лопатки 22, которые могут быть наклонены .против вращения ротора на угол 2-25 ф для вывода крупной фракции с небольшим количеством воздуха, К диску 10 прикреплены нагнетающие вентиляционные лопатки 23 для увеличения потока сепарирующего воз. духа. Яона сепарации 24 находится между крайним кругом обработки и транспортирующим кругом 14. Транспортирую щий круг 14 прикреплен к диску 10 при помощи диска 25, имеющего отверстия 26 для подачи потока сепарирующего воздуха в зону сепарации 24.На кожухе 2 выполнен разделительный барьер 27, который отделяет в кожухе 2 два кольцевых канала: канал 28 для вывода крупной фракции и канал 29 для вывода мелкой фракции. На кожухе 2, в зоне кольцевого канала 28, около выходной течки крупной фракции 6 выполнен направляющий барьер 30 для направления крупной фракции в входную течку измельчаемого материала 4 на повторную обработку, Для равномерной подачи измельченного материала в зону измельчения имеется шнековый питатель 31. В корпусе 1 имеется патрубок 32 для входа воздуха. Дезинтегратор-сепаратор соединен с пылеуловителем, например, циклоном (фиг.5), для разделения воздуха от мелкой фракции5 93 крупные частицы по инерции продолжают двигаться в радиальной плоскости, попадают через ряд отверстий для крупной фракции 15 в кольцевой канал 28 и выводятся яо направляющим барьером 30 через выходную течку . крупной фракции 6 на повторное измельчение. Тонина помола и производительность по мелкой фракции регулируется радиальной высотой кольцевого вращающегося барьера 19. Отделение мелкой фракции от воздуха происходит в циклоне (пылеуловитель не показан). Очищенный воздух направляется обратно в дезинтегра- тор-сепаратор.Предлагаемый дезинтегратор-сепаратор обеспечивает благодаря двумпоследовательно работающим вентиляторам достаточно сильный поперечный поток воздуха в зоне сепарации.Это дает более хорошую остроту сепарации, праизводительность йо мелкой фракции и уменьшает энергозатраты на процесс помола. Наличие кольцевых каналов вокруг транспортирующего круга и лопаток на транспортирующем круге обеспечивает равномерный и безотказный выхор материала при липких материалах Все это расширяет возможность измельчения в данном дезинтеграторе-сепараторе влаж ные и липкие материалы.формула изобретения1. Дезинтегратор-сепаратор, преимущественно для влажного материала, имеющий Корпус с кольцевым каналом, расположенным со стороны, противопо 8236еложной входной течке, роторы, выполненные в виде дисков с мелющимиэлементами, образующими круги обработки, транспортирующий круг крупз ного материала с рядом отверстий, который образует с кожухом кольцевойканал, кольцевой барьер, установленный на периферии круга, вентиляцион"ные лопатки, патрубок для подвода В воздуха, выходные течки мелкой и кру"пной фракции, в последней из которыхустановлена направляющая пластина,о т л и ч а ю щ и й с я тем,что,сцелью повышения эффективности иэмель чения, в зоне кольцевого канала закольцевым барьером смонтирован транспортирующий круг мелкого материала,который образует с кожухом кольцевой канал, причем между кольцевыми 2 О каналами крупного и мелкого. материала смонтирован разделительный барь"ер.2. Дезинтегратор-сепаратор поп.1, о т л и ч а ю щ и й с я тем, 2 что на внешней стороне транспортирующих кругов смонтированы лопатки,3. Дезинтегратор-сепаратор пои. 2, отличающийся тем,что,с целью улучшения вывода круп" Зо ной фракции, лопатки на транспортнрующем круге наклонены против вращения ротора на угол 2-25 д .Источники информации,принятые во внимвиие при экспертизе1.Авторское свидетельство СССРпо заявке У 2976662/29-33,кл. В 02 С 13/22, 10. 10.80.938236 енина Корректо стввитель О,хред А. Бабин Муска ндо едактор ка П "Патент",фцпиа 71 Тираж ВНИИПИ Государст по делам изо 113035, Москва, 646 Подписно енного комитета СССР ретений и открытий
