Номер патента: 1323701

Опубликовано: 15.07.1987

Авторы: Авраменко, Закиров, Олексюк, Савченко, Соловьев, Фоменко

МПК: E21B 43/10

Метки: колонны, обсадных, скважине, труб, установки

...ил,2спускают обсадную эксплуатационную колонну 11 и цементируют ее затрубное и межтрубное пространство 14 от башмака 13 до устья скважины. После образования цементного камня эксплуатационную колонну 1обвязывают колонной головкой 15, жестко закрепленной на цементной подушке 16, далее производят перфорацию 17 обсадной эксплуатационной колонны 11.В процессе оседания земной поверхности 18 в результате выработки продуктивного пласта 19 и деформации его толщины от величины Н до величины Н (фиг. 2) колонная головка 15 опускается вместе с земной поверхностью 18, цементной подушкой 5 6, направлением 2, кондуктором 5, технической колонной 8 и эксплуатационной обсадной колонной 11, при этом башмак 13 свободно опускается в полость 12. Общая глубина...

Номер патента: 1317228

Опубликовано: 15.06.1987

Авторы: Авраменко, Белянский, Козача, Малясов

МПК: F16T 1/14

Метки: конденсатоотводчик, пневматических, систем

...и 16 соответственно. Полость 15 подключенак регулятора 11 давления а полость16 - к ресиверу 10. Пружина 4 в закрытом положении клапана прижимаетзапорный орган 5 к седлу 3, при этомверхний конец 1,7 штока 6 размещенв одном из отверстий перфорированного штока 12.В начальный момент работы пневматической системы сжатый воздух из ресивера 10 поступает в полость 16 ивоздействует на мембрану 13 и запорный орган 5. Сжатый воздух через регулятор 11 давления поступает в полость 15, и поскольку давление воэдаха больше, чем давление в ресивере,шток 12 находится в крайнем правомположении. Выпускной клапан закрыт,10 15 20 25 35 40 2в полости 16 осуществляется накопление конденсата. При достижении давлением в ресивере 10 величины, равной верхнему...

Номер патента: 1316924

Опубликовано: 15.06.1987

Авторы: Авраменко, Балицкий, Гольдберг, Карюк, Окунев

МПК: B65D 88/54, B65D 88/72

Метки: бункер

...корпуса и конического днища с затвором 2 и включает аэрирующую систему, состоящую из коллектора 3, связанного с источником сжатого воздуха (не показан), и воздухопроницаемых элементов, выполненных в виде труб 4. Между коллектором 3 и каждой пористой трубой 4, на входе в последнюю, установлен акустический генератор 5. Трубы 4 выполнены в виде резонаторов из пористой пластмассы, например поливинилхлорида. Трубы 4 установлены по вертикальной образующей конического днища бункера 1 с тем, чтобы создавать минимальное сопротивление при обрушении сыпучего материала в отражателях в виде перфорированных лотков. Трубы 4 размещены между коническим днищем и перфорированными кожухами 6 с возможностью образования с коническим днищем бункера...

Номер патента: 1315126

Опубликовано: 07.06.1987

Авторы: Авраменко, Кириченко, Радионов

МПК: B22D 29/00

Метки: выбивки, литейных, форм

...герметизирующими элементами 14. Через быстродействующий клапан 15, закрепленный на стенке 1, камера соединяется с источником вакуума, Для разгерметизации служит механизм 16. Экран 17 с вмонтированными в негомагнитами 18 соединен одним концомс коробом посредством шпильки 19,другим - установлен в пазу 20, опирается на пружины 21 и 22, Пружина21 закреплена на шпильке 19, а пружина 22 установлена в пазу 20. Нижняя стенка 23 паза 20 выполнена наклонной,Устройство работает следующим образомВ исходном положении подвижнаячасть 2 герметичной камеры сдвинутавлево, экран 17 пружинами 21 и 22отжат в верхнее положение, Предназначенная для выбивки форма 4 попадает на приемный стол 3 (движение фор 10 5 25 35 мы осуществляется в направлении,...

Номер патента: 1315094

Опубликовано: 07.06.1987

Авторы: Авраменко, Белиловская, Векслер, Воловик, Шкляр

МПК: B21J 5/10

Метки: деталях, пазов, формирования

...предварительноориентируясь относительно головкигнездом 21. При ходе вниз ползунапресса наружная поверхность 15 держателя 5 головки 1 входит в отверстие обрабатываемой детали, окончательно центрируя ее относительно головки, При дальнейшем движении головки палец-копир 3 входит в отверстиевтулки 14, скользит по ней и на выходе своей конической направляющей 5 10 15 20 25 30 35 40 частью 16 находит на тыльные стороны резцов 6, раздвигая их. В результате этого резцы 6, получая радиальную подачу, врезаются своими режущими кромками в тело обрабатываемойдетали. При дальнейшем ходе головки1 резцы 6, скользя по цилиндрической направляющей части 18, выступаютиз наружной поверхности 15 держателя5 и образовывают канавки в теле обрабатываемой детали....

Номер патента: 1312250

Опубликовано: 23.05.1987

Авторы: Авраменко, Аскери, Белянский, Григорьев, Златопольский, Чайковский

МПК: F04C 2/04

Метки: гидромашина, шестеренная

...9, и полости высокого 10 и низкого 11 давления, причем камеры 8 поджима соединены с полостью 10 высокого давле ния, а на торцовой поверхности 12 выборок 7 выполнены пазы 13, при этом пазы 13, расположенные со стороны полости 11 низкого давления, соединены каналами 14 с полостью 15, образованной торцовой поверхностью 16 зубьев 17 шестерен 3 и боковой поверхностью 18 торцовых компенсаторов 6.Шестеренная гидромашина в режиме 30 насоса работает следующим образом. При вращении шестерен 3 рабочая жидкость захватывается зубьями 17 шестерен 3 и в межзубовых впадинах переносится из полости 11 низкого давления в полость 10 высокого давления. Одновременно рабочая жидкость 0 2поступает в камеры 8 поджима и прижимает торцовые компенсаторы 6 к...

Номер патента: 1312249

Опубликовано: 23.05.1987

Авторы: Авраменко, Немировский, Рекрут

МПК: F04C 2/04

Метки: насос, шестеренный

...проходящей через геометрические оси 21 и 22 каналов всасывания 7 и нагнетания 8 и до полнительные пазы 23 и 24. Длина разреза ограничена пазом 12, параллельным центральной плоскости 13, дополнительные пазы 23 и 24 соединяют отверстия 17 и 18 с каналом 7 всасыва ния, а паз 12, параллельный центральной плоскости 13, выполнен с глубиной, равной толщине торцового компенсатора 5.Шестеренный насос работает следу ющим образом. При вращении шестерен 3 рабочая жидкость поступает в канал всасывания, далее захватывается зубьями шес терен 3 и в межзубовых впадинах переносится в полость нагнетания и далее 9 2вытесняется в канал 8 нагнетания. Одновременно под действием сил давления торцовые компенсаторы 5 прижимаются к торцовой поверхности 10 шестерен...

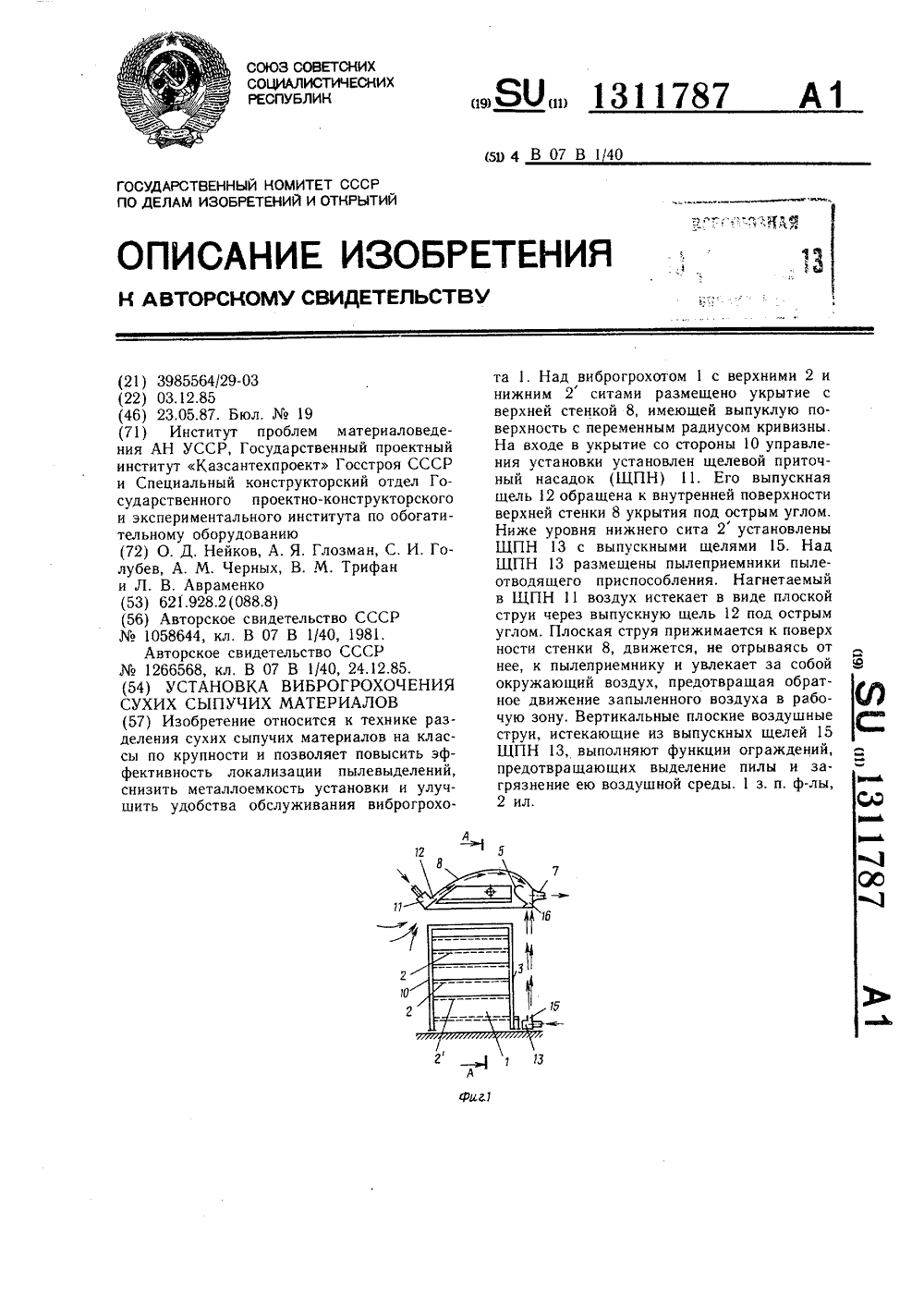

Номер патента: 1311787

Опубликовано: 23.05.1987

Авторы: Авраменко, Глозман, Голубев, Нейков, Трифан, Черных

МПК: B07B 1/40

Метки: виброгрохочения, сухих, сыпучих

...имеет выпуклую поверхность с переменным радиусом кривизны, величина которого уменьшается с приближением к пылеприемнику 5. Боковые стенки 9 укрытия выполнены плоскими, а со стороны управления 10 виброгрохотом на входе в укрытие установлен щелевой приточной насадок 11, обращенный своей выпускной щелью 12 под острым углом к внутренней поверхности его верхней стенки. С остальных трех сторон виброгрохота под пылеприемниками 5 и 6 не выше уровня поверхности нижнего сита смонтированы щелевые приточные насадки 13 с патрубками 14 подвода воздуха, выпускные щели 15 которых направлены в сторону воздухоприемных отверстий 16 и 17 пылеприемников 5 и 6.При работе установки нагнетаемый в щелевой приточный насадок 11 воздух истекает в виде плоской...

Номер патента: 1295225

Опубликовано: 07.03.1987

Авторы: Авраменко, Дурович, Наумов

МПК: G01B 21/00

Метки: объекта, положения

...4 и объектива 5 на,поверхность фотоприемника 625При изменении положения объекта 36 происходит перемещение автоколлимационного изображения диафрагмы 2 по поверхности фотоприемника 6.Синхрогенератор 14 периодически формирует сигналы опроса, которые через преобразователь 15 уровня поступают на фотоприемник 6, выполненный в виде ПЗС матрицы. Опрос Фотоприемника 6 осуществляется построчно. В 35 процессе опроса на выходе блока выборки, входящего в фотоприемник 6, формируются видеоимпульсы, огибающая ко" торых пропорциональна распределению освещенности в изображении диафрагмы 40 2 по строкам фотоприемника 6. Сигналы с блока выборки поступают на амплитудный дискриминатор 7.При опросе каждой строки блок 13 формирует импульс, перебрасывающий...

Номер патента: 1293624

Опубликовано: 28.02.1987

Авторы: Авраменко, Горкунов, Себко, Финкельштейн

МПК: G01N 27/90

Метки: неразрушающего, цилиндрических

...7 устанавливают частоту возбуждающего поля. Вольтметром 8 измеряют ЭДС Е вторичной обмотки катушки 5 взаимоиндуктивности, авольтметром 9 - ЭДС Е , равную сумме ЭДС двух пар встречно включенных измерительных катушек 3 и 4 и вторичных обмоток, катушек 5 и 6 взаимоиндуктивностей. Фазометром 10 измеряют фазовый угол между ЭДС Ес и ЭДС одной пары встречно включенных измерительной катушки 4 и вторичной об мотки катушки 6 взаимоиндуктивности, По величине измеренного угла ( иэ графической зависимости (фиг, 2) находят величину обобщенного параметра Х, Для этого же значения у из графика (фиг. 3) определяют величину амплитуды раэностной нормированнойЕЭДС К = Я -, где- форм-фактор,о равный 1(1)2(К/а) 1- 7= --о где К - радиус изделия; а -...

Номер патента: 1292110

Опубликовано: 23.02.1987

Авторы: Авраменко, Егоркин, Заруднев

МПК: B21D 7/02, H02K 1/06

Метки: зоны, зубцово-пазовой, электрической

...возвратно-поступательного и возвратно- кругового перемещения, состоит из цилиндрической оправки 11, имеющую возможность осевого вращения, на оправке 11 имеется замок, с помощью которого плоская гофрированная заготовка 2 крепится к цилиндрической оправке 11, причем часть цилиндрической оправки 11 может быть выполнена из магнитотвердого материала, выполненного, например, в виде колец 12 или сегментов 13, изгибающего меха 25 низма, выполненного в виде комплектов клиновых инструментов, состоящего из первой секции клиновых инструментов 14 и 15 и второй секции клиновых инструментов 16 - 18, имеющих в поперечном сечении рабочего участка клиновых инструментов трапецеидальную форму с высотой трапеции 19, равной калиброванной высоте зубца 5, и с...

Номер патента: 1291083

Опубликовано: 23.02.1987

Авторы: Авраменко, Иевлев, Исаков

МПК: A01H 1/04

Метки: деревьев, закладки, лесосеменных, маточных, обыкновенной, плантаций, подбора, сосны

...только собственной пыльцой,при этом образуется 68 Е жизнеспособных семян) деревьев наб- людается обильное образование белковых комплексов в течение 1 мин. При смешивании специфической сыворотки пыльцы с соком хвои высокосамостерильных (принудительное .опыление. собственной пыльцой, при котором не образовалось семян) деревьев не обнаружено даже слабых сгустков белков не только в течение 1 мин, но и до самого высыхания смешаннйх капель, Таким образом, между скоростью и интенсивностью образования белковых комплексов при смешивании специфичных сывороток; к пыльце с соком хвои и образованием жизнеспособных семян у высокосамофертильных и высокосамостерильных деревьев сосны обыкновенной выявлена прямая корреляция.При исследовании...

Номер патента: 1282928

Опубликовано: 15.01.1987

Авторы: Авраменко, Князев, Рожков, Чебанов

МПК: B08B 9/045

Метки: концов, механической, труб

...штанги 1, установленной одним концом в шпинделе 2 с рабочим инструментом, а на другом ее конце размещен подшипниковый узел 3, кронштейна 4, ограничителя 5, диска 6, щетки 7, эластичных элементов 8 и рабочего инструмента 9.Устройство работает следующим образом.Трубу подают на позицию обработки, с двух торцов к ней подводят инструмент и совмещают ее ось с осями шпинделей станков. Затем включают вращение и осевую подачу шпинделей. Диск 6 входит в полость трубы и остается там до окончания обработки, причем вращение диска исключает подшипниковый узел 3.Щетка 7 постоянно прижата к нижней поверхности трубы, где собирается стружка. После окончания обработки шпиндель 2 отходит от трубы и щетка 7 выходит из внутренней полости трубы, извлекая...

Номер патента: 1282027

Опубликовано: 07.01.1987

Авторы: Авраменко, Горкунов, Пятидверный, Себко, Тюпа

МПК: G01R 33/12

Метки: бесконтактного, образцов, параметров, цилиндрических

...вольтметры 5и 6, фазометр 7, амперметр 8, гене-ратор скнусоидальных сигналов 9,реостат 1 С,График (фиг.2) выражает зависи, - угол между потовеличины Х где Е иЕ, - ЭДС, обпатоками р иск соотоК - радиус изделия;постоянная; б - продная электрическая прцкклкчкская частотанитного поля.Выражение для форчае круглой измерите3 имеет вид График (фиг,З) выражает зависимость амплитуды удельного нормированного магнитного потока от величины обобщенного параметра Х П 1 (1+А) -2(1+А)- А со(1-А) +2(1-Л) созЧ-+Р - )ф Определение электрических и магнитных параметров проводящих образцов проводят следующим образом.Генератором 9 устанавливают частоту возбуждающего тока, величину которого регулируют реостатом 1 О и регистрируют по амперметру 4, вольт....

Номер патента: 1280645

Опубликовано: 30.12.1986

Авторы: Авраменко, Арискин

МПК: G06F 13/16

Метки: вводно-выводными, многоблочной, памяти, процессором, сопряжения, устройствами

...устройства, 55В операциях "Чтение" запрос ЗП-И выводного устройства 15 через элемент ИЛИ 23 и узел 26 КПП поступает 45 4в магистраль 13 в качестве сигнала синхронизации СхЗ 2, В ответ,на шине данных магистрали 13 появляется информация одновременно с сигналом СхИ 2. Данные на вывод поступают через узел 22, а сигнал СхИ 2 через узел 26 выдается в качестве строба СТР-И, который уведомляет выводное устройство 1.5 о том, что информация для него на шинах данных выставлена. Одновременно содержимое счетчика 18 увеличивается на 2, а содержимое счетчика 19 уменьшается на 1. Выводное устройство 15, разместив предназначенное для кего слово данных, может выставить запрос ЗП - И на выдачу очередного слова, Таким образом, обмен данными в операциях...

Номер патента: 1276393

Опубликовано: 15.12.1986

Авторы: Авраменко, Варнавский, Егоркин, Заруднев, Овсянников

МПК: B21D 13/10

Метки: гофрированной, ленты, мерной, металлической

...металлической ленты 16.Суммарная толщина Ь пластин 8Юи калибрующих элементов 9 1 также равна Ь . Калибрующие элемейты могут быть выполнены с одним или двумя ограничителями 17 хода. 1 О 15 20 25 30 35 40 45 50 Ножка пластин 13 и 14 может быть выполнена с монотонно убывающей толщиной к основанию для облегчения съема и иметь выступ 18 для формовки промежутков 19 между гофрированными участками 5. Устройство работает следующим образом;Металлическую ленту 1 с помощьюузла 2 подачи подают в узел 3 гофрирования, затем гофрированную металлическую ленту 7 подают в узел 4 резки. Мерный кусок подают в узел 5 сжатия гофров 6, где в промежутки 18между гофрированными участками 15 помещают закладные пластины 8, 13 или14. Непосредственно над...

Номер патента: 1275339

Опубликовано: 07.12.1986

Авторы: Авраменко, Багмет, Бердичевский, Перельман, Себко, Финкельштейн, Харлан

МПК: G01R 33/12

Метки: замкнутых, магнитных, образцов, характеристик

...измерений на каркаснамагничивающей катушки 3 надеваютцентрирующее приспособление 6 и накладывают его на магнитопровод 1,Затем перемещают измерительную катушку 5 вдоль магнитопровода 1 ивводят ее в паз центрирующего приспособления 6, На приспособление 6надевают испытуемый образец 2 и накладывают его на магнитопровод, после чего перемещают прижимные приспособления 7 вдоль магнитопровода 1где С - постоянная веберметра;сС - отброс указателя веберметра;М - число витков одной иэ изме 40рительных катушек 4. или 5;Я - площадь поперечного сече"ния испытуемого образца.Напряженность магнитного поляв образце определяют из выражениягде 1 - величина намагничивающеготока,Ин - число витков намагничиваюшей обмотки",У - средняя длина образца.При...

Номер патента: 1274778

Опубликовано: 07.12.1986

Авторы: Авраменко, Близнюк, Жиляк, Забара, Кащавцев, Лебедев, Неелов, Рассоха, Романова

МПК: B05D 1/36

Метки: изделиях, покрытий, полиэтилена

...окончании выдержки изделия извлека 1 от, промывают проточной водой и высушивают. Параллельно приготавливают рабочий состав для нанесения покрытия. Для этого хлорсульФированный полиэтилен растворяют в р-ксилоле. В полученный раствор вводят алюминиевую пудру и 2,4,6-тридиметиламинометилФенол (в виде 102-ного раствора в 11-ксилоле) . Компоненты тщательно перемешивают и в случае необходимости добавляют и-ксилол до получения условной вязкости рабочего состава дляо нанесения покрытия 40 с при 20 С.Затем покрытия наносят на обработанную модиФицирующим раствором поверхность изделий из полиэтилена путем пневматического распыления или кистьюП р и м е р 1. Изделия (труби) иэ полиэтилена ПЭВ погружают в модиФицирующий раствор следующего состава,...

Номер патента: 1270866

Опубликовано: 15.11.1986

Авторы: Авраменко, Бахмут, Благодатный, Дьяков, Невпряга

МПК: B03C 1/10

Метки: магнитный, сепаратор

...сверху.Магнитный сепаратор включает магнитную систему, выполненную в виде установленных радиально с зазором постоянных магнитов 1, обращенных друг к другу одноименными полюсами, между которыми в зазоре установлены вставки 2 из Ферромагнитного материала, барабаны 3, диамагнитную ленту 4, выполненную из чередующихся полос магнитного 5 и немагнитного материала 5, ванну 6, питатель 7, привод 8, смывное приспособление 9, приемники продуктов разделения 10, Полосы 5 имеют ширину вставок 2, а полосы 5" - ширину магнитов 1.Сепаратор работает следующим образом. Исходный продукт подается через питатель 7 в пространство между ваннами 6 и диамагнитной ленты 4, На полосах 5 образуется высокий градиент, так как находясь на барабанах 3, непрерывно...

Номер патента: 1260654

Опубликовано: 30.09.1986

Авторы: Авраменко, Винниченко, Черепенко, Щеблыкин

МПК: F27B 7/34, F27D 13/00

Метки: вращающейся, запечный, печи, теплообменник

...4, 50 поток сырьевого материала распадается на несколько потоков. Так как, ребра 4 расположены по образующим многозаходного винта, то поток материала,встречая на своем пути ребра 4, рас падается на более мелкие потоки, причем число потоков соответствует числу заходов винта. 54 2Далее материал поступает в нижнюючасть корпуса 1 и встречает на своемпути цени 5, закрепленные одним концом на валу 2, а другим на корпусе1 теплообменника. Благодаря развитойповерхности цепей материал проходитокончательную термическую обработку,При этом вал 2 работает в режиме поворота в обоих направлениях на ; гол10-30 ., в результате чего осуществляется стряхивание материала с теплообменных элементов (ребер, цепей)и дополнительное его дробление, чтоспособствует...

Номер патента: 1260521

Опубликовано: 30.09.1986

Авторы: Авраменко, Гуменик, Кириченко, Ковалев, Коник, Матвеев, Милевский, Сиротюк, Фрадлин, Щекин

МПК: E02D 17/18, E21C 41/00

Метки: внутренних, возведения, горизонтальных, дамб, месторождений, ограждающих, отвалах, хвостохранилищ

...плотность пород в теле дамбы и основании хвостохранилища по истечении трехлетнего периода консолидации пород в отвале удовлетворяет требованиям по устойчивости и противофильтрационным свойствам, предъявляемым к данному Классу гидротехнических сооружений.Пример. Месторождение имеет пласт полезного ископаемого мощностью 2 м и наносы мощностью 65 м. Наносы, представленные суглинками и глинами, разрабатывают одновременно тремя уступами; верхним, средним и нижним. Верхний вскрышной уступ мощностью 20 м отрабатывают роторным экскаватором 22 (ЭРШР 1600)( 40/7) . Вскрышные породы транспортируют конвейерами 23 - 25 и через перегружатель 26 (ПГ 5000/60) поступают на отвальный конвейер 27, а затем укладывают отвало. образователем 28 (ОШР 5000/95)...

Номер патента: 1257239

Опубликовано: 15.09.1986

Авторы: Авраменко, Дубинюк, Нестеров, Рыбкин, Семчук, Сосновский, Шендеров, Широбоков

МПК: E21B 43/28, E21F 15/00

Метки: калийных, ликвидации, месторождениях, рудников, солей

...наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к горнодобывающей промышлености и может найти применение для ликвидации рудников полиминеральных руд.Цель изобретения - снижение затрат на ликвидацию рудников и улучшение охраны окружающей среды путем предотвращения выщелачивания междукамерных целиков.Способ осуществляют следующим образом.На основании геологических материалов определяют состав пород, слагающих междукамерные целики и стенки горных выработок. Определяют основание компоненты рассолов которые должны быть равновесными с этими породами. Приготавливан 2 рассолы, которые должны представлять собой замкнутую систему, равновесную с основными компонентами пород, слагающими...

Номер патента: 1255751

Опубликовано: 07.09.1986

Авторы: Авраменко, Данилова, Немировский, Рекрут, Середа

МПК: F04C 2/04

Метки: гидромашина, шестеренная

...4,15ектная Изобретение относится к машиностроению, в частности к шестеренным гидромашинам.Цель изобретения - повышение КПД и надежности.На фиг, 1 представлена шестеренная гидромашина, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. Шестеренная гидромашина содержит корпус 1, в цилиндрических расточках 2 которо О го размещены шестерни 3 внешнего зацепления, торцовые компенсаторы 4, рабочие поверхности 5 которых сопряжены с торцами 6 шестерен 3, и каналы высокого 7 и низкого 8 давления, причем на рабочих поверх15 ностях 5 торцовых компенсаторов 4 выполнены расположенные по дуге окружности полуоткрытые каналы 9, сообщенные с каналом 7 высокого давления, и пазы 10, соединенные с полуоткрытыми каналами 9, при этом пазы 10...

Номер патента: 1252045

Опубликовано: 23.08.1986

Авторы: Авраменко, Аронин, Бондаренко, Василенко, Павловский, Селех

МПК: B22F 5/12

Метки: порошковых, прессования

...общий вид в разрезе; на Фиг. 2 - сечение А-А на фиг, 1.Устройство состоит из стянутой обоймой 1 разборной матрицы 2, в которой размещены подкладка 3, деформирующие элементь 4, выполненные в виде кольцевых секторов, между которыми расположены клинья 5, крьппки 6 нагружающего элемента 7, контактирующего с деформирукпцими элементами 4 и клиньями 5 по коническим поверхностям, Противоположно расположенные один к другому деформирующие элементы 4 соединены между собой упругими элементами 8, проходящими через пазы 9, выполненные в нагружающем элементе 7. Угол наклона образующей конической поверхности, по которой нагружающий элемент 7 контактирует с опорной поверхностью клиньев 5, превышает угол наклона конической поверхности нагружающего...

Номер патента: 1249173

Опубликовано: 07.08.1986

Авторы: Авраменко, Медведев, Трубицын, Удотов

МПК: E21F 5/04

Метки: орошения, очагов, пылеобразования

...Ж, Раушск П аказ исноеа СССРытийб., д, 4 В ите тк н3035 л, Проектная, 4 роизводственно-полиграфическое предприятие, г, Ужго Изобретение относится к горнойпромышленности и может быть использовано для борьбы с пылью при работегорных машин в пунктах перегрузки отбитой горной массы и в других условиях,Цель изобретения - повьшение эффективности пылеподавления за счетэжектирования запыленного воздуха.На фиг. 1 показано устройство дляорошения очагов пыпеобразования, общий вцд; на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б нафиг. 1,Устройство состоит из корпуса 1 сканалом 2 для подачи воды и конусного отражателя 3 с цилиндрическимхвостовиком 4, имеющим внешнюю резьбу для соединения с корпусом и осевойканал 5, на выходе из которого...

Номер патента: 1249034

Опубликовано: 07.08.1986

Авторы: Авраменко, Близнюк, Восимос, Жиляк, Лебедев, Мяшкаускайте, Огурцова, Рассоха, Стреконис, Шкоп

МПК: C08J 7/02

Метки: пластиков, полистирольных

...иэделия при окрашивании.Цель изобретения - повышение адгезии к лакокрасочным материалам и упрощение технологии обработки.П р и м е р ы 1-5. Изделия из по" 10 листирольных пластиков обезжиривают и модифицируют одновременно путем окунания в ванну, содержащую модин фицирующий раствор, при 17-23 С и времени выдержки 10-20 мин. По исте чении времени выдержки изделия сушат до полного удаления с поверхности следов жидкости.Проводят гидрофилизацию изделий иэ ударопрочного полистирола и со полимера АБС. Для приготовления модифицирующего раствора используют: спирт изопропиловый; поверхностно 034 ъактивное вещество ОП, октилсульфат, оксиэтилированный нонилфенол); диметилпаратолуидин, Параметры обработки по различным режимам приведены в табл....

Номер патента: 1248971

Опубликовано: 07.08.1986

Авторы: Авраменко, Мазо, Халилев

МПК: C03C 3/145

Метки: арсенида, галлия, защиты, основе, полупроводниковых, приборов, стекло

...СЙО,.Н ЯОэ, А 1 Г , РЬР и ВГ , Варку стекол проводят в корундовых тиглях нри 1000 о1050 С в течение 20-25 мин, Готовое стекло вырабатывают на металлическую плиту, затем его растирают и из полученного порошка приготавливают суспензию на тетраэтоксисилане, которую заливают в Ч-образные канавки на мезаструктурах арсенида галлия. Затем проводят оплавление в течение 20 - 30 мин при 580-570 С и инерциальное охлаждение. После оплавления стекло ровным тонким слоем покрывает поверхность 7-образных канавок.Оптимапьное количество вводимого в состав стекла фторида висмута нахо 8971 2дится в пределах 14,5-5,0 мас.Е, таккак при введении МГ в количестве,меньшем 5,0 мас.7 не наблюдается хорошего растекания стекла по поверхности СаАз, а введение В 1...

Номер патента: 1247218

Опубликовано: 30.07.1986

Авторы: Авраменко, Бельфор, Богдановский, Бондаренко, Патон, Садовников, Чивирев, Чопенко, Шичкин, Якименко

МПК: B23K 37/04

Метки: плит, ребристых, сборки, сварки

...движения портала, смонтирована базирующая балка 22, оснащенная по всей длине электромагнитами 23, Поворот базирующей балки 22 осуществляется от привода 24, установленного на промежуточной балке 17. Для регулирования поворота базирующей балки 22 на промежуточной балке 17 установлены упоры 25 и 26. На подъемной траверсе 13 также установлены прижимы 27 и исполнительные инструменты 28 (сварочные аппараты). Инструменты установлены с возможностью перемещения по направляющим 29 траверсы 13. Портал оснащен системой программного управления, содержащей установленные на каждой приводной тележке 9 и 10 два датчика 30, установленные на каждой направ 35 40 45 2ляющей 8 мерные линейки 31, а также установленные на мерных линейках 31 флажки 32, Флажки 32...

Номер патента: 1239465

Опубликовано: 23.06.1986

Авторы: Авраменко, Гизатулин, Грызлов, Зинченко, Кульпа, Папуна, Федюкин, Ющенко

МПК: F23N 1/00

Метки: газовой, горелки, подачи, сверхзвуковое, сопло, топлива

...К, задатчик 23 плошади критического сечения сопла; регулятор 24 корректированного расхода управляющего потока, исполнительный механизм 25, регулирующий орган 26 расхода управляющего потока. Способ осуществляется следующим образом.При работе сопла в расчетном режиме параметры топлива соответствуют расчетным значениям, введенным в вычислительный блок 19, с помощью задатчиков 20 - 23. При этом расчетный расход управляющего потока равен нулю и регулирующий орган 26 расхода управляющего потока закрыт. При изменении регулирующим органом 10 расхода топлива изменяется и его давление перед соплом. Информация об измеренных значениях расхода и давления топлива Р поступает с выходов прибора 9 массового расхода топлива и прибора 18 на входы...

Номер патента: 1238102

Опубликовано: 15.06.1986

Автор: Авраменко

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, фурье

...коэффицихода интегратора при достижении ра- ,ентов .Уолша на спектральную матривенства й=Т. 15 цу преобразований, поступающую сПреимуществом предлагаемого спо- входа 7. Вычисленные таким образом соба вычисления спектра сигнала по .коэффициенты преобразования Фурье интегральным функциям Уолша являет- поступают для хранения во второй .ся то, что для своей реализации он . блок 8 регистров.не требует генерирования интегральных функций Уолша, за счет которых Формула изобретения производится существенное усложнениеконструкциианализатора спектра Фу-Анализатор спектра Фурье, содеррье. жащий аналого-цифровой преобраэоваНа чертеже изображен анализатор35 тель, анализатор спектра Уолша, выспектра Фурье. ход которого подключен к...
